Самые наблюдательные из вас, наверняка, обратили внимание, что осей для МТБ велосипедов много разных. Появляется некоторая путаница, в которой хочется разобраться. Ведь разновидностей этих самых осей на самом деле не так уже и много. Всего два основных вида: эксцентриковые и сквозные. Правда, потом начинаются Boost, Super Boost и Super Boost Plus. Давайте разбираться.

Причина такого разнообразия осей хорошо видна при изучении специфики их конструкции. Чем больше длина оси, тем больше расстояние между дропаутами велосипеда, на котором она применяется. Увеличенное расстояние между дропаутами позволяет разместить в них более широкую втулку. Широкая втулка позволяет размещать фланцы для спиц на большем расстоянии друг от друга, что напрямую сказывается на прочности колеса. Факторов увеличения прочности получается уже два. Во-первых расстояние между фланцами шире. Во-вторых, диаметр оси больше. Как результат, ось становится применимой для больших нагрузок. Всё это про переднее колесо.

Заднее колесо велосипеда более требовательно к себе и не допускает столько вольностей, как переднее. Причина кроется в том, что для расширения расстояния между дропаутами задней вилки придется расширять расстояние между дропаутами. Простите за каламбур. Обратите внимание на расстояние между шатунами и перьями задней вилки на своем велосипеде – оно небольшое, особенно, если велосипед карбоновый. Получается, что уже есть какое-то ограничение. Как минимум, вы будете постоянно цеплять пяткой или шатуном перья, если их раздвинуть немного шире.

Можно было бы раздвинуть шатуны пошире, но и здесь тоже начинаются ограничения. Ведь увеличивая этот параметр мы неизбежно повлияем на биомеханику своих движений не в лучшую сторону. Ширина каретки, угол отклонения шатуна от каретки (Q-фактор) – все эти параметры выверены до миллиметра. Некоторые регулировки, конечно, допускаются, но они весьма несущественны. Если этого мало, то напомню вам о понятии чейнлайн (chain line). Расширение втулки повлечет за собой смещение его наружу, что потребует корректировки ширины со стороны каретки и/или шатунов… В общем, замкнутый круг. Заменив одну деталь пересчитывать придется весь велосипед.

Таблица наиболее распространенных размеров осей

Передняя ось

Расст. между фланцами заднего колеса

100 мм × 15/20 мм

110 мм × 15/20 мм

Superboost (157 DH)

110 мм × 15/20 мм

Эксцентриковые оси

(100 мм × 9 мм; 135 мм × 10 мм)

Данный тип осей появился на свет 1930-м году благодаря патенту компании Campagnolo. Допускаю, что устройство успешно себя зарекомендовало и до этого года, а вот до патента именно в этот момент добрались итальянцы. Предшественником эксцентриковых осей были обычные оси на гайках. От своих конкурентов они отличаются отсутствием отверстия в центре и большей длинной, чтобы иметь запас для закручивания гаек. Эксцентриковая ось содержит внутри отверстия специальную штангу диаметром 5 мм. На одном конце она оборудована регулировочной гайкой, а на другой зажимным рычагом со смещенным центром оси – эксцентриком. На выходе мы получаем быстросъемное колесо. Монтаж и демонтаж осуществляется голыми руками. Удобно, быстро, практично.

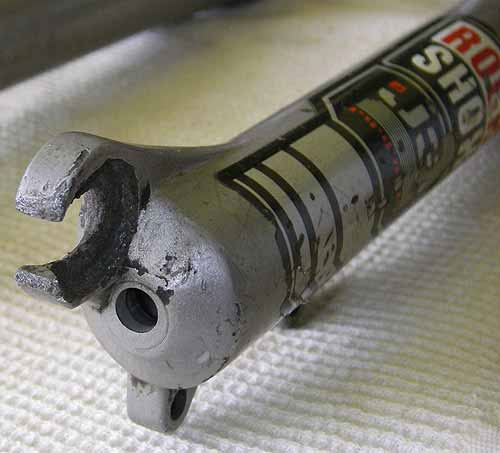

Вилка с дропаутами под эксцентрик

Дропауты под эксцентрики имеют характерные прорези, в которых ось и размещается. Между прочим, во времена, когда скорости переключали путем снятия и переворачивания колеса, появление эксцентрика существенно упростило жизнь гонщиков. Говорят, что Тулио Компаньоло пришел к такой конструкции после проигрыша перед самым финишем на подъеме. Тогда он сильно замерз и не мог быстро раскрутить гайки заднего колеса замерзшими пальцами. Да, сложно раньше все было.

К недостаткам эксцентриков относят низкую жесткость и неточность при позиционировании колеса с дисковым тормозом. Проблема жесткости эксцентриков особенно актуальна на бюджетных колесах, где термическая обработка стали проводилась не очень качественно. Пара выездов и ось изгибается. Часто даже новые велосипеды приходят с уже погнутыми осями. В запущенных случаях кривизна эта сильно мешает крутиться колесу. Небольшая кривизна крутиться не мешает, но на износ подшипников влияет не лучшим образом.

Позиционирование дискового тормоза с эксцентриком осложняется тем, что те же бюджетные колеса поставляются с нарезанной резьбой на осях для конусов подшипников. При первой установке колеса закаленная стальная резьба оси продавливает в дропаутах себе ложе. Вторая установка колеса уже не попадает на то же место, происходит небольшой перекос, которого хватает для возникновения проблем с тормозом. Можно покрутить ось и пробовать снова, часто это помогает. Частое снятие и установка таких осей на велосипед влечет за собой довольно существенный износ дропаутов. Колеса классом повыше, часто на промышленных подшипниках, резьбы на оси не имеют, а значит и дропауты остаются целыми. При такой конструкции демонтаж и последующий монтаж колеса проблем за собой не влечет.

Самый же существенный недостаток эксцентриков заключается в том, что они, порой, сами открываются. В дороге колесо, с высокой вероятностью, вас не покинет. Зато в дропаутах прогрызет новое место для неправильной посадки. Благо, далеко не все модели эксцентриков имеют свойство открываться в пути.

Сквозные оси

(100 мм × 15/20 мм; 142 мм × 12 мм)

Сквозные оси (thru axle) появились на рынке сравнительно недавно, однако все чаще устанавливаются производителями на велосипеды. Крепление таких осей подразумевает отсутствие классических прорезей в дропаутах. Вместо этого есть по одному отверстию в каждом дропауте, одно из них с резьбой. Получается, что ось вкручивается в раму велосипеда. Решение с увеличением длины и ширины оси наряду с применяемой технологией её закрепления, существенно увеличивает жесткость велосипеда и прочность колеса. Сами оси бывают со складным фиксирующим рычагом или с головкой под шестигранный ключ. Монтаж/демонтаж колеса требует больше времени, зато повышается гарантия прочности и уходит проблема с перекосом дисковых тормозов.

Вилка под ось

Негативный момент заключается в том, что от производителя к производителю диаметр, длина и шаг резьбы оси меняются. То есть, при желании осуществить замену придется хорошенько поискать нужный вариант. Применяется может практически на любых велосипедах.

Передние сквозные оси (100/110 мм х 15/20 мм)

Наиболее распространенным размером оси для МТБ ранее был 100х15 мм. Для более агрессивных дисциплин использовалась та же длина, но уже с диаметром 20 мм.

В настоящее время мировая индустрия перешла на оси, которые изготавливаются в тех же диаметрах, но с длинной 110 мм. Тенденций к дальнейшему росту не намечается, пока всем хватает.

Задние сквозные оси (135/142 мм х 12 мм)

Привычные 135 мм на эксцентрике со временем вытесняются осями на 142 мм, они же “сквозные”. Решение вполне оправдано, так как, повторюсь, происходит прибавка в жесткости заднего треугольника. Особенно хорошо должен ощущаться эффект на двухподвесах, где жесткость заднего треугольника вечная проблема.

Boost оси

Бустовые передние втулки, как уже отмечалось, поставляются с длинной 110 мм при даметрах 15 или 20 мм. Задние втулки подрастают до 148 мм при неизменном диаметре 12 мм, что смещает чейнлайн наружу и снижает риск зацепления покрышки цепью. И, да, такие колеса прочнее из-за большего расстояния между фланцами. Встречаются такие оси в агрессивных дисциплинах.

Super Boost и Super Boost Plus оси

Используются в даунхиле и дисциплинах со схожими нагрузками. Весят много, прочные до безобразия. В общем-то, если звучит слово даунхил, то автоматически подразумевается большой вес и прочность на самом высоком уровне. Увеличение длины до 157 мм при диаметре 12 мм в версии Sooper Boost дает определенные преференции по прочности и позволяет размещать покрышки пожирнее. Версия Sooper Boost Plus имеет те же 157 мм длины, но расстояние между фланцами увеличено за счет смещения одного из них ближе к тормозному ротору. Опять же, всё ради жесткости колеса. Оба стандарта оси широкое применение еще не нашли, но индустрия понемногу подтягивается к новым размерам. Sooper Boost втулки не настолько массовые, чтобы вкладывать много денег в разработку новых рам. В основном рамы под такие оси и втулки поступают на рынок от небольших нишевых компаний.

Для получения еще большей жесткости компания Cannondale внедрила технологию Asymmetric Integration (Ai). Любой стандартный велосипед оснащается симметричными задними перьями. За эту красоту приходится платить асимметричным задним колесом. То есть, обод размещается относительно реального центра втулки, но наличие кассеты требует смещения фланца внутрь колеса. Получается, что со стороны ротора и со стороны кассеты спицы приходят к ободу под разным углом, отсюда и асимметрия. Она присутствует на любом заднем колесе любого велосипеда, присмотритесь. Cannondale на своем Scalpel пришла к асимметричным перьям ради симметричного колеса, что повышает его жесткость на 60%. Чейнлайн ради жесткости колеса пришлось также сместить на 6 мм в сторону.

Эксцентрик или сквозная ось?

На сегодняшний день эксцентрики, есть смысл использовать только на шоссейных велосипедах с ободными тормозами. Если велосипед оборудован дисковыми тормозами, вопрос «эксцентрик или ось» не должен стоять: нужно обязательно выбирать модель на оси. А эксцентрики остаются только на самых дешевых или старых велосипедах.

Увлеченный велосипедист с 2014-го года. Терпеть не мог, когда велосипед в ходу издавал посторонние звуки, что заставляло его многократно все перебирать, перемазывать и обновлять. Любит вникать в тонкости, посему многочисленные переборки своего велосипеда вылились в дальнейшем в работу веломехаником. Прошёл тернистый путь от Shimano Acera на Comance Tomahawk через SLX до XTR на Specialized S Works, а потом просто пересел на бюджетный шоссейник на оборудовании Campagnolo Xenon 10. За плечами веломарафон (МТБ) Куяльник 2019-года, где на маршруте Light занял 5-е место. В настоящее время остается активным пользователем велосипеда и продолжает углублять свои знания в этой сфере.

Велосипедная рама и всё о ней. Особенности и выбор

Авторский уголок

Велосипедная рама (bicycle frame) — это основополагающий компонент любого велосипеда. От неё зависят такие важные особенности, как: дальнейшее предназначение «байка», стиль катания, удобство, комфорт и конечно же безопасность. Прочность велосипеда тоже напрямую зависит от велорамы. На сегодняшний день существует очень много различных вариантов велосипедных рам, они отличаются материалом, геометрией и прочими важными деталями. Чтобы разобраться во всём этом, достаточно просто рассмотреть некий усреднённый вариант рамы и понять, из каких частей она состоит и как правильно называются отдельные компоненты.

Компоненты велорамы

Любая «классическая» велосипедная рама конструктивно состоит из труб, которые могут быть изготовлены из различных материалов, сочетаний материалов, сплавов или композитов. Чтобы получить нужное в каждом конкретном случае (сбалансированное) соотношение характеристик прочности/гибкости часто применяются комбинированные материалы. Трубы могут быть произвольной формы и сечения, с квадратным или круглым профилем.

Привычная всем конструкция рамы — это два треугольника, передний и задний (эти треугольники можно представить виртуально, если также мысленно рассмотреть раму сбоку). Они могут иметь любую форму, не обязательно идеально-ровную геометрическую, но при этом всё равно сохраняют это название. Конечный вид зависит от фантазии и намерения производителя или же «дизайнера» рамы, если он фигурировал во время её создания. Несмотря на то, что передний треугольник можно считать таковым весьма условно (поскольку он состоит из 4-ёх труб, а не из 3-ёх), в его строении можно выделить следующие элементы: рулевой стакан (headset), основная труба (head tube), верхняя труба (top tube) и подседельная труба (seat tube).

Задний треугольник состоит из: подседельная труба (seat tube), задние верхние перья (seat stays) и нижние (chain stays) перья. В нижней части рамы, там где основная труба переходит в задний треугольник и «встречается» с подседельной трубой, располагается кареточный узел.

Нижние задние перья переходят в кронштейны для крепления заднего колеса, или их ещё называют дропаутами (dropout). Задние перья также включают в себя крепления под тормозную систему v-brake, но в наше время почти поголовно идёт крепление под дисковый тормоз.

Конструкция рамы иногда отличается от «классической» в силу различных ухищрений от производителей и предполагаемого назначения велосипеда. Но даже в этом случае основной принцип и названия элементов рамы сохраняются, даже если их форма претерпевает изменения.

Чтобы обеспечить непосредственную функциональность будущего «байка» и всех его систем, велосипедная рама включает в свою конструкцию отдельные элементы, служащие для установки специфических компонентов. Рассмотрим такие элементы рамы поближе:

В рулевой стакан устанавливается рулевая колонка (headset), в отверстие для каретки — устанавливается соответственно каретка (bottom bracket), а в отверстие подседельной трубы устанавливается подседельный штырь (seatpost) вместе с седлом.

Кронштейны крепления втулки заднего колеса или «дропауты» могут быть: вертикальными, горизонтальными или регулируемыми. Вертикальные дропауты наиболее удобные и простые в эксплуатации — они позволяют быстро поставить колесо на место, и сделать это максимально ровно (натяжение цепи в этом случае обеспечивается задним переключателем скоростей, отдельная ручная регулировка не требуется).

Горизонтальные дропауты сейчас применяются всё реже за счёт специфичности конструкции. С их помощью натягивается цепь, что особенно актуально для «синглспидов» (велосипедов с одной передачей, без заднего переключателя). Ещё одним вариантом использования может быть в тандеме с планетарной втулкой. Однако, при достаточном усилии ось колеса может сместиться. Чтобы предотвратить это, существуют специальные фиксаторы оси.

Регулируемые дропауты бывают самых различных вариаций: с отверстиями для крепления заднего переключателя или без него. Они позволяют, как следует из названия, гибко регулировать «базу» велосипеда в небольших пределах. Такие дропауты легко меняются, а велосипед можно легко превратить в односкоростной.

Современные вело-рамы так же часто включают в себя дополнительные конструктивные элементы для крепления аксессуаров и прочих доп. устройств. На большинстве рам можно увидеть отверстия для установки флягодержателя, а также крепёжные элементы для троссиков тормозной и систем переключения передач. Последние часто заменяются отверстиями на рамах высокого класса, чтобы пропустить рубашки тросов внутри, тем самым улучшив эстетический вид велосипеда, повысить удобство и снизить неприятный эффект перетирания рубашки или рамы. Некоторые рамы дополнительно комплектуются отверстиями для фиксации крыльев, что обычно характерно для дорожных и туристических (tour) велосипедов.

Рассмотрим подробнее некоторые элементы рамы и попытаемся понять, каким образом происходит подбор совместимых компонентов под каждую конкретную раму и какие встречаются отличия:

Рулевые стаканы (headset) на раме бывают обычные или же интегрированные. С учётом этих особенностей к стакану подбирается рулевая колонка.

Обычные рулевые стаканы распространены гораздо больше, они чаще встречаются в продаже и не предполагают никаких сложных особенностей. Под такие рулевые стаканы проще всего найти и подобрать рулевую колонку, притом сделать это с учётом собственных предпочтений в стиле катания.

Интегрированные рулевые стаканы считаются более профессиональным и продуманным инженерным решением, простым в установке и практически не требующим обслуживания, однако способным вывести раму из строя в ряде случаев (или же привести к дорогостоящему ремонту).

Подробнее о рулевых стаканах и совместимых с ними рулевых колонках можно прочитать в отдельной статье.

Кареточный узел рамы состоит из стакана, в который устанавливается каретка. Этот стакан различается длиной и типом резьбы, в зависимости от особенностей рамы.

Встречаются три типа резьбы на раме:

Английская резьба (BSW, 1.37 in x 24 TPI);
Итальянская резьба (BSC, ITA 36 mm x 24 TPI);
Французская/швейцарская резьба (М35×1);

Бывают так же стаканы с интегрированными системами. В них подшипники с чашками запрессовываются непосредственно в раму, а центральным элементом остаётся ось. Такие системы называются «Pressfit» и они набирают популярность в конструкции профессиональных рам в последнее время. Также встречаются эксцентриковые каретки, которые проворачиваются в своём посадочном месте и отличаются функционалом автоматического натяжения цепи. Последние используются крайне редко, они являются альтернативой приводу с системой переднего переключения передач.

Подседельная труба рамы оснащается зажимом подседельного штыря (seat clamp). Он бывает интегрированный (только на старых моделях рам) или внешний. В зависимости от диаметра подседельной трубы, зажимы бывают следующих наиболее распространённых стандартов: 27,2 мм; 30 мм; 31.8 мм; 34.9 мм;

Внешние зажимы подседельного штыря могут быть:

Эксцентриковые — зажимается без инструментов руками, приложением физической силы. Удобны, понятны и просты в обращении для всех, не требуют дополнительных инструментов.
Болтовые — фиксируют подседельный штырь при помощи болта, обычно на шестиграннике. Менее удобные, требуют инструмент для регулирования силы затяжения, но зато более надёжные.

Конструкция рамы так же может значительно варьироваться в случае наличия или отсутствия задней подвески и её разновидностей. Как правило, в таких случаях у велосипедной рамы будет отсоединяемый задний треугольник и некая конструкция (индивидуальная), на которую будет крепиться сам амортизатор.

Геометрия рамы

Велосипедная рама и её прямое назначение во многом зависит от геометрии, наиболее значимого и весомого параметра для этого изделия. Геометрия рамы определяется длиной труб и углами, при которых они соединяются. Наиболее значимыми и определяющими параметрами геометрии рамы можно отметить: угол наклона рулевого стакана, угол наклона подседельной трубы, длина верхней трубы и длина подседельной трубы.

Детально разбирая геометрию рамы, следует выделить некоторые характерные размеры рамы, которые часто указывает тот или иной производитель. Эти размеры достаточно значимы при выборе, особенно с учётом предполагаемой дисциплины катания:

Saddle height (высота седла) — расстояние от центра каретки до середины седла
Stack (стэк) — вертикальное расстояние от центра каретки до верхней точки рулевой колонки
Reach (рич) — горизонтальное расстояние от центра каретки до верхней точки рулевой колонки
Bottom braket drop (отступ каретки) — расстояние, которое определяет, насколько занижен центр каретки относительно центра задней втулки
Handlebar drop (отступ руля) — расстояние, которое выражает вертикальную разницу между верхней частью седла и верхней частью руля
Saddle seatback (отступ седла) — горизонтальное расстояние между передней частью седла и центральной частью каретки
Standover height (полная высота) — высота от земли до верхней трубы переднего треугольника
Front center — расстояние от центра каретки до центра передней втулки
Toe overlap — определяет расстояние от ноги райдера на педали до переднего колеса во время поворота последнего

Геометрия рамы играет определяющую и самую важную роль в поведении велосипеда на дороге, его устойчивости, отзывчивости руля. Она же задаёт удобство и комфорт посадки, влияет на характеристики разгона и торможения, общую динамику велосипеда. Следует обратить самое пристальное внимание на эти размеры, выбирая раму под индивидуальные запросы и пожелания. Существует ряд наиболее важных практичных размеров, которые и следует учесть в первую очередь:

Длина верхней трубы. Измеряется от центра рулевой колонки, до центра подседельного штыря по прямой горизонтальной линии. Этот параметр напрямую влияет на стабильность и маневренность велосипеда. Чем длина выше, тем более устойчивым и отзывчивым будет велосипед.
Угол рулевого стакана. Угол между рулевым стаканом и прямой вертикальной параллельной линией. Больший угол определяет лучшую манёвренность велосипеда.
Угол подседельной трубы. Определяется наклоном подседельной трубы по отношению к прямой параллельной вертикальной линии. Данная характеристика отвечает за смещение центра тяжести, а именно отвечает на вопрос: «Смещается ли центр тяжести и насколько сильно, когда велосипедист сидит в седле?» От этого зависит и предрасположенность байка к экстрим-элементам и трюкам, а также определяет уверенное сцепление с поверхностью (если угол больше) или же большую предрасположенность для динамичной ездеы во время скоростного педалирования (если угол меньше).
Колёсная база. Расстояние между центрами передней и задней втулки колёс по прямой горизонтальной линии. Чем больше колёсная база, тем более устойчивым, манёвренным и стабильным будет велосипед.
Длина нижних перьев заднего треугольника рамы. Измеряется от центра кареточного узла до центра задней втулки колеса. Чем меньше длина — тем надёжнее и прочнее рама и, тем лучше сцепление велосипеда с поверхностью, а велосипед более отзывчив при рулении и прочих скоростных манёврах.
Клиренс/высота до кареточного узла. Расстояние между крайней нижней точкой велосипеда (кареткой) и землёй. Влияет на проходимость и скорость. Чем больше высота — тем увереннее и стабильнее велосипед на бездорожье, меньше вероятность зацепить рамой за любые неровности или препятствия. Но вместе с этим происходит большая потеря скорости и динамики.
Длина выноса. Измеряется от центра рулевой колонки до руля (вынос). Значительно влияет на маневренность и удобство посадки.

Полный размер рамы традиционно измеряется вдоль подседельной трубы, от центра кареточного узла, до центра верхней трубы (в том месте, где она пересекается/встречается с подседельным штырём). Так определяется «ростовка» рамы и велосипеда в целом. Однако существуют и другие способы измерения.

Размер рамы находится в прямой связи с ростом человека, который
собирается ездить на велосипеде, собранном на основе этой рамы. Эту связь можно условно представить в таком виде: Рама размера XS рассчитана под рост 152-162 см; рама размера S под рост 162-172 см; рама размера M под рост 172-182 см; рама размера L под рост 182-192 см; рама размера XL под рост 192 и выше;

Размер рамы для экстремальных дисциплин катания принято подбирать чуть меньший, чтобы увеличить управляемость и манёвренность для выполнения трюков и различных прыжковых элементов.

Материалы рамы

Велосипедная рама может быть изготовлена из различных материалов. С момента зарождения велодвижения традиционно это была сталь, однако рама так же может быть изготовлена из алюминиевого сплава, карбонового волокна, титана, термопластика, или даже бамбука и дерева. Каждый материал даёт сочетание своих уникальных характеристик и недостатков, им присущих. Так же в последнее время часто используются сочетания различных материалов (композиты), чтобы добиться необходимого баланса низкого веса и высокой прочности конструкции. При выборе материала для рамы важную роль играют следующие свойства:

Плотность — от этого параметра зависит конечный вес рамы
Жёсткость — незначительно влияет на передачу энергии педалирования и комфорт райдера. Определяет способность рамы деформироваться без разрушения.
Предел прочности или поперечная прочность — определяют силу, с применением которой материал деформируется.
Растяжение/упругость — определяет, насколько сильно нужно деформировать материал, прежде чем он сломается.
Усталость — определяет долговечность рамы в перспективе активной эксплуатации.

Краткие преимущества и недостатки самых распространённых материалов рам, облегчающие выбор рамы под индивидуальные запросы и стиль катания:

Стальные рамы.

При изготовлении рамы велосипеда и отдельных труб производители иногда используют технологию «баттинга». Эта технология позволяет немного снизить конечный вес рамы за счёт использования разной толщины стенок трубы рамы и вместе с тем варьируя плотность материала на разных наиболее нагруженных участках рамы. Обычно такая рама плотнее в местах стыков, что обуславливается необходимым запасом прочности в этих точках с учётом повышенной нагрузки на узел. Баттинг бывает двойной и тройной.

Дропаут

Велосипедная рама — основная часть велосипеда, к которой крепится велосипедное оборудование.

В конструкции переднего треугольника рам классических конструкций могут быть предусмотрены шарниры и разъёмы для устройства амортизатора.

Существуют рамы без верхней трубы или с верхней трубой, идущей рядом с нижней. Этот вариант рамы традиционно называется женским. На такой велосипед можно сесть в юбке, не нарушая приличий, что было немаловажно в начале XX века.

Также, можно выделить рамы специального назначения и для экспериментальных велосипедов (например, для лигерадов, которые используются для передвижения в положении лёжа), а также рамы детских велосипедов.

Велосипедная рама, как правило, сварена из профилей, образующих два так называемых треугольника — передний и задний.

Передний треугольник образован «подседельной трубой», соединяющей седло и каретку; «нижней трубой», соединяющей каретку с «рулевой трубой» («стаканом»); и «верхней трубой», соединяющей «рулевую трубу» с «подседельной трубой».

Задний треугольник образован двумя парами труб. Верхняя пара идёт от «подседельной трубы» к кронштейнам крепления втулки заднего колеса («дропауты» от англ. dropout ; drop — выпадать, out — наружу). Нижняя пара идёт от каретки. Чаще эти пары называют «перьями».

Рулевая труба

Существует несколько стандартных диаметров рулевых труб, но самые популярные 1 дюйм — для дорожных велосипедов, 1 и 1/8 дюйма для горных велосипедов. На некоторых горных и шоссейных велосипедах используют коническую рулевую трубу с переходным диаметром: 1,1/2″ в нижней части и 1,1/8″ в верхней. Такие трубы обладают большей торсионной жёсткостью.

Размеры рулевых труб [1] [2]

Диаметр трубы вилки	Стандарт	Номинальный диаметр рулевой трубы рамы
1″/25,4 мм	1″ JIS	28,8 мм
	1″ ISO	30,0 мм
	1″ BMX/OPC	32,5 мм
1 1 ⁄₈ «/28,6 мм	1 1 ⁄₈ » standard, threaded and threadless	33,8 мм
	IS 1 1 ⁄₈ « integrated 45×36	41,1 мм
	Campagnolo „Hiddenset“ 45×45	41,9 мм
	Zero Stack/ Internal	43,9 мм
1 1 ⁄₄ „/31,75 мм	1 1 ⁄₄ “ standard	36,8 мм
1,5»/ 38,1 мм	1,5″ standard	49,6 мм

Кареточный узел

Каретка — совокупность вала и подшипников для установки системы ведущих звёзд. Трубы для установки кареток могут быть разных размеров и конструкций:

Английская каретка с резьбой BSA, диаметр 34 мм [3] . От каретки «Italian» которую используют в bmx отличается тем, что ведущая (правая) чашка имеет левую резьбу [источник не указан 732 дня]
PressFit каретка. Чашки с подшипниками не имеют резьбы и запрессовываются прямо в раму. Диаметр от 41 до 46 мм
BB каретки. Вместо чашки с подшипником в раму напрямую запрессовывают подшипник. Посадочные размеры могут пересекаться с PressFit [4]
Эксцентриковый кареточный узел (англ. eccentric bottom bracket ) позволяет натягивать цепь (ремень) на односкоростных велосипедах («синглспидах») и велосипедах с планетарными втулками.

Тип тормозной системы

Рама может поддерживать как один стандарт тормозной системы, так несколько одновременно. Например, часто можно встретить рамы с креплением для дискового тормоза и для тормоза типа V-brake.

«Дропауты»

Кронштейны крепления втулки заднего колеса («дропауты» от англ. dropout ) бывают следующих типов:

вертикальные
горизонтальные (наклонные)
подвижные (вертикальные регулируемые).

Вертикальные кронштейны обеспечивают точную и быструю посадку колеса, используются совместно с задними переключателями-натяжителями.

Горизонтальные кронштейны позволяют натянуть цепь на односкоростных велосипедах и на велосипедах с планетарными втулками. Недостатком является то, что при достаточно сильном усилии ось колеса может сместиться. Поэтому вместе с горизонтальными кронштейнами. как правило, используют фиксаторы оси (англ. Chain Tugs ). [5]

Регулируемые кронштейны могут поставляться с отверстием для установки заднего переключателя или без него. В любом случае кронштейны можно заменить на аналогичные с креплением переключателя. Ключевые особенности регулируемых кронштейнов крепления заднего колеса:

возможность сделать односкоростной велосипед («синглспид»)
возможность заменять «дропауты»
возможность изменять базу велосипеда в небольшом диапазоне.

Подседельный хомут

Подседельный хомут — соединительная скоба, зажимающая подседельный штырь в подседельной трубе. Рама может комплектоваться подседельным хомутом при продаже. Разрез в раме для подседельного хомута, в последнее время, делают спереди. Это уменьшает его загрязняемость, но при этом нет возможности поставить хомут для крепления замка, прикрепить к хомуту крепления для груза на багажнике или задний фонарь. Поэтому, если планируется установка «крыльев» колеса, то рама с задним разрезом расширит выбор подседельного хомута.

Подвеска

Рамы с жёсткой задней подвеской (англ. hardtail ) являются одним из самых распространённых типов рам. Они относительно просты в конструкции и изготовлении, что обуславливает их невысокую стоимость и распространение.

Рамы с упругой задней подвеской более сложные, тяжёлые и дорогие по сравнению с жёсткими рамами. Дешёвые велосипеды с задней подвеской, как правило, имеют очень низкое качество компонентов подвески. [ источник не указан 2835 дней ]

Упругим элементом подвески может быть пружина, или пневматическая система, гасящим — эластомер, масляный картридж и другое.

Крепления для багажника и крыльев

В идеале над «дропаутами» должно быть по два отверстия. Одно для крепления багажника, второе для крепления заднего крыла. Для крепления багажника также должны быть отверстия на верхних перьях заднего треугольника. Багажник и крылья можно прикрутить к одной паре отверстий, используя специальные кронштейны или хомуты.

Другие конструктивные особенности

Одним из важных параметров рам, является максимальный размер покрышки, который можно установить в раму. Велосипеды с рамами которые позволяют устанавливать покрышки шириной более трёх дюймов, называются англ. «fat bikes» .

Для установки ременного привода у рамы должна быть предусмотрена возможность раскрывать задний треугольник.

Особенно сильно на поведение велосипеда влияет геометрия рамы. Основные элементы, определяющие реакцию рамы на внешние воздействия:

Эффективная длина верхней трубы. Расстояние между центрами рулевой колонки и подседельного штыря (на рисунке — A). Длинная верхняя труба даёт большую «стабильность» и меньшую манёвренность велосипеда.
Рулевой угол. Угол между рулевой колонкой и линией, параллельной земле (на рисунке — M). Большой угол (близкий к вертикали) обеспечивает лучшую манёвренность велосипеда.
Подседельный угол. Угол между подседельной трубой и линией, параллельной земле (на рисунке — L). При малых углах (большой наклон трубы назад) вес велосипедиста смещается назад — обеспечивая лучшее сцепление с поверхностью, при более вертикальных углах — вес гонщика перемещается вперёд, обеспечивает лучшую посадку для силового педалирования.
Колёсная база. Расстояние между передней и задней осями колёс, горизонтальная линия. Увеличенная база дает большую стабильность и меньшую манёвренность велосипеда.
Длина задних перьев. Расстояние между кареткой и осью задней втулки, горизонтальная линия. Меньшие задние перья рамы обеспечивают лучшее сцепление заднего колеса с поверхностью почвы и большую манёвренность велосипеда. Обычно длина задних перьев минимальна, насколько это возможно — для увеличения жёсткости и прочности рамы.
Высота каретки (зазор, дорожный просвет). Расстояние между кареткой велосипеда и поверхностью почвы. Увеличение зазора — уменьшает стабильность велосипеда, но при этом увеличивается проходимость и наоборот. У шоссейных велосипедов каретка находится ниже, чем у горных.
Длина выноса. Расстояние от центра рулевой колонки до руля, горизонтальная линия. Длина выноса оказывает существенное влияние на манёвренность велосипеда и посадку велосипедиста.

Хотя наиболее характерным параметром рамы является актуальная (эффективная) длина верхней трубы, которая определяет расстояние от седла до руля, принято определять размер рамы по длине подседельной трубы (жарг. ростовка). Всё же, важно понимать, что геометрия рамы может быть произвольной и у рам с одинаковой актуальной (эффективной) длиной могут быть разные размеры. Для быстрого определения длины рамы нужно упереть локоть в «нос» седла, а руку положить на вынос руля. Пальцы должны лечь на крышку выноса руля. [6]

Размер рамы зависит от роста человека, люди маленького роста нуждаются в меньших рамах. Размер рамы измеряется двумя способами — С-С, от оси каретки (педалей) до осевой линии верхней трубы (только для рам классической конструкции); и С-Т, от оси каретки до верхнего среза подседельной трубы. [ источник не указан 2835 дней ] Традиционно, размер рамы шоссейных велосипедов измеряется в сантиметрах или миллиметрах, а размер гибридных и горных велосипедов — в дюймах.

При выборе велосипеда для экстремальных дисциплин (трюковое катание по городу, скоростной спуск и другие) обычно берутся рамы меньшего размера, что позволяет увеличить манёвренность велосипеда при прыжках и исполнении различных трюков.

От общей длины рамы и угла рулевого стакана зависит база велосипеда.

Трубы для изготовления рам могут быть как круглого, так и иного сечения. Наиболее дорогие рамы изготавливают из труб с переменной толщиной стенок (такая технология имеет название «баттинг»)

Материалом для изготовления велосипедных рам служат легированные стали (чаще хромомолибден — CrMo), различные алюминиевые, титановые сплавы, а также углепластик («карбон») и материалов.

Сталь

Легированная сталь характеризуется высоким запасом прочности и сопротивлением к усталостным нагрузкам, но большим весом. В настоящее время наиболее широко используются хром-молибденовые стали (в частности сплав CrMo 4130 [9] , он же 30ХМА [10] по отечественной маркировке). Преимущества хромомолибденовых рам:

высокая прочность;
высокая надёжность;
более высокая упругость;
более ремонтопригодны, по сравнению с другими типами рам;
обладают хорошими усталостными характеристиками, следовательно очень долговечны;
Низкий порог хладноломкости.

Недостатки хромомолибденовых рам:

относительно большой вес;
подвержена коррозии.

Из-за высокой упругости, надёжности и ремонтопригодности хроммолибденовые рамы часто используют для туристических велосипедов.

Титан

Титановые сплавы используются в дорогих рамах.

К достоинствам титановых рам можно отнести:

титан имеет высокую удельную прочность (в 3 раза выше чем у стали и в 2 раза выше чем у алюминия), позволяя конструировать очень лёгкие рамы (менее 1,4 кг для шоссейных велосипедов);
стоек к коррозии;
очень высокая упругость (титановые рамы очень комфортны)
Высокие диапазоны эксплуатационных температур;
Хорошие усталостные характеристики. [источник не указан 2835 дней]

высокая цена;
низкая технологичность и высокие требования к технологии производства.

Алюминий

С 1980-х годов популярность приобретают рамы из свариваемых алюминиевых сплавов. Они дешёвы в изготовлении, лёгки, имеют хорошую коррозионную стойкость, технологичны. Алюминиевые рамы имеют приблизительно такой же вес, что и титановые, но обладают большей жёсткостью. Однако, применяемые сплавы имеют неудовлетворительные усталостные характеристики. Тем не менее, в настоящее время алюминий является наиболее популярным материалом для рам среднего ценового диапазона. Основные марки алюминиевых сплавов 7005, 6061.

Очень прочный алюминиевый сплав 7075 к сожалению практически не поддается сварке, так что рамы из него не делают. Но благодаря обработке на ЧПУ из него делают соединительные звенья и другие отдельные части. Впрочем, финский велосипедный бренд Polebicycles сделал целую раму из 7075 алюминия [11] . Из брусов алюминия вытачивают крупные детали рамы, а потом скручивают их между собой. На одну раму, весом 2,5 кг уходит порядка 50 кг алюминия. [12]

Иногда алюминиевые рамы легируют небольшими добавками скандия, который значительно повышает прочностные характеристики и позволяет снизить вес рамы.

Углепластик

Углепластик, или «карбон», представляет собой композитный материал. Обладает достаточной прочностью, но при этом дорог в производстве. Перед запеканием, предварительно пропитанные специальной смолой лоскуты карбона, оборачивают вокруг надувного пенополистирольного каркаса, после чего помещают в пресс-форму [13] для запекания рамы в печи. В среднем рама из карбона в 1.5-2 раза прочнее такой же алюминиевой рамы [14] , при этом значительно легче. В качестве компромисса, иногда изготавливаются «гибридные» рамы. Они могут быть как с отдельными элементами из карбона (соединительные звенья) и основой из металлических сплавов, или же часть рамы (передний треугольник) изготавливают из карбона, а другую часть (задний треугольник) из алюминия. Полностью карбоновые рамы могут быть как классической конструкции, так и монококовой. Большинство современных велосипедов выше среднего уровня имеют карбоновые рамы. Карбоновые рамы обладают наименьшим весом по сравнению с рамами из других материалов при той же прочности.

6 способов отличить дешевый винтажный велосипед от дорогого

Несколько советов по поводу того, как понять какого уровня перед вами винтажный шоссейный велосипед, в случаях если вы не слышали ранее о его производителе, рама в не заводской краске, или же деколи с маркировкой труб отсутствуют или повреждены.

Данная статья подразумевает, что вы уже понимаете как отличить шоссер от туринга и трэкового велосипеда.

Первое и самое главное на что стоит обратить ваш пристальный взор это рама, а именно смотрим на узлы с помощью которых состыковываются трубы, перемычки жесткости между перьями заднего треугольника, дропауты и внутренний диаметр подседельной трубы. А теперь по каждому пункту более детально:

Узлы спайки труб

Слева более дорогой в производстве узел рамы, а справа более дешевый

Узлы состыковки труб по мере удорожания велосипеда часто обретают все более причудливые формы, и напротив, если велосипед в свое время был бюджетным, то их форма будет без изысков. Яркий пример из дорогого сегмента-это форма состыковочных узлов фирмы Nervex (фото слева).

Правда не всегда узел рамы показатель «крутости» рамы. Бывают и исключения, например у таких производителей велосипедов как DE ROSA, MASI и RIH — узлы сделаны проще чем на Спутниках ХВЗ, хотя цены данных агрегатов тогда и сейчас очень даже высоки.*

Перемычки между перьями

С перемычками жесткости дело выглядит так, если они выполнены в виде стальных пластин, просто припаянных к перьям-то перед вами самый бюджетный вариант (синяя перемычка), средний класс-это трубки круглого сечения, припаянные между перьями (красная перемычка), и соответственно на высшем уровне имеем перемычки причудливой формы, часто с рельефной символикой фирмы-производителя рамы (черная перемычка)

Дропауты рам

Дропауты (место куда вставляется колесо) по сути бывают либо из стальной пластины (бюджетный вариант), либо кованные (значительно более крепкий, но и более дорогой в производстве вариант). В нашем случае на фото слева дешевый в производстве дроп, а справа более дорогой.

На советских велосипедах можно встретить пластины на спутниках и туристах, а более дорогие кованные дропы на старт-шоссе.

Диаметр подседельной трубы

Внутренний диаметр подседельной трубы напрямую указывает нам насколько толстые стенки у труб рамы, и соотвественно чем породистей сплав стали, тем она крепче, а это позволяет при одинаковых показателях прочности делать стенки труб тоньше, по сравнению с более бюджетными сплавами, и добиваться на порядок меньшего веса рамы и вилки. Следовательно увеличив диаметр трубы, можно снизить толщину стенки.

Примерная классифиция подседельный труб такая: 25-26.2мм — это бюджетный уровень, 26.2-27мм — это средний уровень, и 27+мм — это элитный уровень.

Навесное оборудование

Также на что следует обратить внимание-это навесное оборудование велосипеда. Тут все просто, на шоссере соревновательного уровня вы не увидите группсет Shimano Exage и соответственно на незаурядном велосипеде никогда с завода не ставили Campagnolo Record.

Вилсет

И последнее-это колеса, последним пунктом их поставил потому что зачастую они не родные на винтажных велах и соответственно могут не соответствовать по уровню остальным комплектующим. Будьте внимательны и смотрите маркировку колес.

* — Когда по марке идентифицировать велосипед не возможно, а узел стыковки рамы достаточно прост, посмотрите на другие признаки из перечисленных в данной статье в случае присутствия все признаков кроме «фигурных» узлов, можно точно сказать перед вами породистый конь.

Что такое дропауты на велосипеде. Стандарты: Виды быстросъемных осей-эксцентриков для MTB колёс. Используемые материалы велосипедных вилок

Втулки на эксцентриках позволяют быстро снять колёса и не запариваться с наличием необходимого инструмента под рукой. И если вы думаете, что эксцентрики хлипкие и не стоят вашего внимания, то сегодня мы вас разубедим!

QR или Quick-release (от англ. Быстросъемный) — самый простой эксцентрик, который можно встретить на бюджетных велосипедах. Такие эксцентрики устанавливаются только на велосипедах с разрезными дропаутами. Из-за небольшого диаметра оси 9мм и 10мм соответственно для переднего и заднего колеса и диаметра самого эксцентрика 5мм жесткость у них соответствующая, однако для обычного катания это не критично. Своё предназначение такой эксцентрик выполняет на все 100% и позволяет быстро снимать и устанавливать колёса без проблем. Встречаются только в размерах 100мм и 135мм для переднего и заднего колеса соответственно.

Thru-axle

Thru-axle (от англ. Через ось) — имеют высокую жесткость и используются в велосипедах для агрессивного катания. Для заднего колеса выпускаются с шириной 135, 142, 150 и 157мм и диаметром 12 мм. Сама ширина втулки регулируется при помощи проставок сбоку и 135 легко превращается в 157мм без замены самой втулки. Для переднего с диаметром 15мм и 20мм и шириной 100мм и 110мм соответственно.

Такой эксцентрик вставляется в закрытый дропаут, что предотвращает возможность впадения колеса, пока эксцентрик закрыт. Хотя использования на раме с разрезными дропаутами не рекомендуется, но в отличие от вилки вы сможете физически установить такое колесо на раму.

Boost thru-axle

Недавно пришедший на рынок стандарт, заточенный исключительно под модное эндуро. Втулки выпускаются только в размерах 15*110мм и 12*148мм для переднего и заднего колеса. Как водится у нас в индустрии, задняя втулка вышла с новой линейкой шатунов, для более правильного чейнлайна, а добавление 10мм на передней втулке позволило сделать жесткость 27.5 колёс такой же, как и у 26. Во всяком случае так заверяют производители. На самих втулках выросло расстояние между фланцами, а не толщина боковых проставок.

Вот такие эксцентрики присутствуют на рынке сейчас, надеемся эта статья поможет вам не запутаться.

Велосипедная вилка (англ. bicycle fork) — многофункциональная несущая деталь (или механизм) рулевого управления велосипеда, который удерживает переднее колесо на велосипеде и соединяет ось колеса с рулём напрямую.

В основные функции различных вилок входят:

поворот колеса точно на угол поворота руля;
удержание точной траектории колеса за счёт торсионной жёсткости собственной конструкции;
восприятие нагрузок при торможении велосипеда передним тормозом;
удерживание оси переднего колеса;
гашение вертикальных колебаний переднего колеса при скоростной езде по неровностям (в случае с амортизационными вилками), обеспечивая качественное демпфирование и качество управления велосипедом;
обеспечение безопасности езды на велосипеде за счёт достаточной прочности собственной конструкции, рассчитанной под определённый тип использования.

Устройство велосипедной вилки

Составные части вилки показаны на рисунке.

Шток — ось вилки, которая жёстко запрессована в корону вилки. Шток вставляется в рулевой стакан рамы велосипеда и прочно удерживается выносом сверху. Шток может быть стальным, алюминиевым или карбоновым.
Корона — деталь вилки, в которую (у однокоронных вилок) запрессован шток и обе ноги вилки(у двухкоронных верхняя корона надевается на шток под вынос и держит ноги). Корона производится из алюминия литьём, с последующей ковкой (все вилки среднего и высшего класса) или карбона (если шток тоже карбоновый).
Ноги (у жестких вилок — «перья») — части вилки трубчатого профиля, которые либо соединяются с осью колеса напрямую (у жёстких вилок), либо телескопически задвигаются внутрь конструкции штанов (у амортизационных вилок). В ногах амортизационных вилок частично располагаются: внешние регулировки вилки, пружины и демпферы.
Штаны — деталь амортизационной вилки, состоящая из двух «стаканов» трубчатого сечения, соединенных в большинстве случаев друг с другом гориллой в виде единой детали (не относится к вилкам перевернутого типа). Внутрь штанов задвигаются ноги вилки. Штаны производятся из дешевых алюминиевых сплавов (вилки низшего класса) и дорогих прочных алюминиевых сплавов (некоторые заказные вилки для хардкорного фрирайда); сплавов алюминия с магнием или многослойной конструкции из алюминиевых сплавов и карбона (некоторые вилки высшего класса вплоть до даунхильных). Большинство вилок имеет штаны из магниевого сплава с алюминием.
Дропауты — точки крепления колеса — обычно представляют собой единую деталь со штанами. Однако если штаны карбоновые, то дропауты могут быть изготовлены из алюминиевого сплава. Отдельные модели вилок имеют дропауты из нержавеющей стали, что снимает распространённую проблему коррозии магния в этом месте. Дропауты бывают открытые (под 9 мм ось) и закрытые (15 мм и 20 мм сквозные оси).

Используемые материалы велосипедных вилок

Жёсткие вилки обычно изготавливаются из стали, алюминиевых сплавов, углепластика и иногда — из титана.
Алюминиевые и стальные вилки — самые простые и дешевые в изготовлении. При этом алюминиевые считаются наиболее худшими для использования, потому что сильнее передают вибрации на руки. Они так же потенциально не очень надежны (из-за возможности быстрой усталости металла). Стальные же вилки более надежны, но немного тяжелее.
В шоссейных скоростных велосипедах, начиная со среднего уровня, массово используются карбоновые вилки , причем шток у них может быть как алюминиевым (дешевле), так и карбоновым (легче и дороже). Дропауты у недорогих карбоновых вилок, как правило, алюминиевые. Выпускаются карбоновые вилки и для горных велосипедов, а так же — для даунхилла.

Титановые вилки , доступные в нашей стране, изготавливаются фирмой Рапид и другими, по единичным заказам. Особенности конструкции титановых вилок всецело зависят от пожеланий заказчика.

В амортизационных вилках применяются самые различные материалы в различных сочетаниях, что зависит от класса вилки. В общем случае, алюминиевые детали дороже стальных, а карбоновые — намного дороже алюминиевых, и являются признаком сверхдорогих высококачественных гоночных вилок.
Ноги амортизационных вилок могут изготавливаться из следующих материалов:
Сталь с последующим хромированием рабочей поверхности — вилки низшего уровня.
Алюминиевый сплав — вилки среднего и высокого уровня. Используются покрытия рабочей поверхности различных видов:

твёрдый износостойкий лак бежевого цвета,
твёрдый износостойкий тефлоновый лак чёрного цвета,
никелирование.

Геометрические размеры вилок на велосипед

Общая длина вилки . Оказывает влияние на геометрию велосипеда. При замене вилки (особенно амортизационной на жесткую) следует учитывать разность их длин. В общем случае, не рекомендуется ставить вилку с длиной, отличающейся более, чем на 20 мм, от рекомендуемой производителем.

Общий вылет вилки . Складывается из вылета короны и вылета дропаутов. Оказывает влияние на управляемость велосипеда — чем больше вылет, тем выше стабильность при движении по прямой, но хуже управляемость. Стандартное значение — около 45 мм для горных велосипедов и около 35 мм для гибридов.

Для амортизационных вилок

Ход вилки . Чем больше ход, тем более крупные препятствия может отрабатывать вилка -> тем бОльшие удары может гасить вилка -> тем выше скорость может быть на трамплинах -> меньше возможности полететь через руль, так как передняя часть велосипеда выше задней -> удобное положение райдера при скоростных спусках со склона. Чем меньше ход, тем -> ниже центр тяжести велосипеда -> выше точность управления -> меньше вилка раскачивается при силовом педалировании -> лучше приспособлена для езды в гору. Считается, что чем ровнее дорога, тем меньше должен быть ход вилки. Типичные значения хода, в зависимости от предполагаемого стиля езды, такие:

Гибриды: 50-70 мм.
Кросс-кантри: 80-100 мм.
Велотуризм, покатушки, приключенческие гонки: 80-120 мм.
Дёрт: 80-100 мм.
Марафоны/эндуро/трейл: 120-150 мм.
Фрирайд: 180-250 мм, однокоронные, двухкоронные, двухкоронные перевернутого типа вилки.
Даунхилл: 170-200 мм, двухкоронные вилки.
Хардкорный фрирайд: 250-300 мм, двухкоронные вилки перевернутого типа.

Диаметр ног . Диаметр ног рассчитывается в зависимости от нагрузки вилки и влияет на ресурс направляющих подшипников скольжения, в которых движутся ноги вилки. Чем жёстче использование вилки, тем большая площадь соприкосновения ноги и направляющего подшипника требуется для уменьшения трения между ними и повышения их ресурса. Диаметр ног так же влияет на общий вес вилки и на торсионную жёсткость.

Значения диаметров ног для существующих велосипедных вилок:

28 мм — старые КК вилки, вилки низкого уровня,
30 мм — некоторые лёгкие КК вилки,
32 мм — вилки для КК и лёгкого экстрима (наиболее распространённый размер),
36-40 мм — распространённые вилки для даунхилла и фрирайда.
37-42 мм — хардкорный фрирайд (вилки от «Avalanche Downhill Racing» серии MTN и вилки от «Risse racing»)

Жёсткие вилки

В таких вилках смягчение ударов в некоторой степени происходит за счёт упругой деформации материала ног, оставшаяся часть ударов приходится на покрышки и руки байкера. Они применяются на велосипедах, преимущественно предназначенных для езды по дорогам. Выпускаются огромным количеством фирм, начиная от абсолютно неизвестных китайских и заканчивая мировыми брендами, такими как DT Swiss.
Жесткие вилки не позволяют развить большую скорость на неровной дороге, но у них есть и ряд преимуществ:

Высокая надежность;
Нечувствительность к морозу, соли, грязи;
Нет необходимости в проведении ТО;
Очень выгодное отношение стоимость/вес: жесткая вилка на 1-1,5 кг легче, чем амортизационная за те же деньги;
Практически неограниченная толщина покрышки;
Металлические вилки обычно имеют отверстия для установки багажника, полного крыла, иногда — дополнительных флягодержателей.

Используемые в изготовлении жестких вилок материалы указаны в порядке возрастания цены:

Хромомолибденовая сталь . Вес вилки 1000-1200 г, что приближается по весу к топовой амортизационной, зато цена самая низкая, около 60€.
Алюминиевый сплав . Как ни странно, но вес не сильно отличается от стальной вилки — около 950 г. Цена выше, порядка 75€. В преимущества можно записать широчайшую цветовую гамму.
Карбон . Бывают нескольких видов:

С алюминиевыми узлами (дропауты, корона, шток) — имеют средний вес (около 800 г) и цену (120-150€);
Цельнокарбоновые — самые легкие (от 300 г), но цена начинается от 170€, плюс необходимо соблюдать аккуратность при работе с карбоновым штоком. Бывают как с выраженной короной, так и без нее. Сэкономив на такой вилке, можно купить дом в Белгороде запросто!

Титановый сплав — редкие вилки, выпускаются преимущественно фирмой Рапид. Вес порядка 600-850 г в зависимости от ряда факторов, цена высокая, от 170-200€. Прочность и надёжность всех этих вилок достаточная даже для участия в гонках. Однако естественно, что сверхлегкие карбоновые вилки требуют большей аккуратности, чем тяжёлые стальные — например, у карбоновых вилок могут быть более жёсткие требования по процессу установки и по максимальному весу байкера.

Амортизационные вилки

Применяются на велосипедах, предназначенных для использования на неровных рельефах местности, бездорожья, высокоскоростном использовании на неровном рельефе местности, экстремальном использовании и т. д. Служат двум целям:

Улучшают контроль над велосипедом на высокой скорости — колесо лучше держит траекторию и сцепление с поверхностью земли; гасит удары, возникающие на колесе при экстремальном использовании и прыжках.
Увеличивают комфортность и безопасность высокоскоростной езды.

Одноногие вилки

Это вилки, имеющие консольное крепление переднего колеса.

Одноногие вилки бывают трех типов:

Телескопические (Cannondale Lefty)
Рычажные (USE S.U.B Anti Dive)
Жесткие (Cannondale, Rapid)

Особенности одноногих вилок:

Высокая стоимость;
Для некоторых моделей необходимо использовать специальные передние втулки;
Невозможность установки ободных тормозов;
Возможность смены передней покрышки без снятия колеса.
Невозможность снять колесо без снятия тормозной машинки.

Совместимость вилок

Дисковые тормоза. Как правило, современные амортизационные вилки рассчитаны на установку дисковых тормозов с ротором диаметром 160 мм с помощью крепления Post Mount (реже — IS Mount). Другие стандарты и/или диаметры роторов поддерживаются через переходники. Вилки для экстремальных дисциплин могут быть изначально рассчитаны на роторы 180 или 203 мм — в этом случае, использование роторов меньшего размера невозможно.

Ободные тормоза:

Вибрейки и кантилеверы — ряд моделей вилок имеет возможность установки таких тормозов с помощью стационарных или съемных брейк-боссов.
Клещевые тормоза — используются на шоссейных велосипедах.
FirmTech — это стандарт установки ободных гидравлических тормозов Magura, поддерживается отдельными вилками.

Дропауты

В вилках используются различные стандарты дропаутов:

QR9 — стандартная тонкая ось с эксцентриковым (или болтовым на старых велосипедах) зажимом. Наиболее часто встречающийся стандарт, на всех без исключения велосипедах нижнего ценового диапазона и на большинстве не экстремальных.
QR15 — вставная полая ось диаметром 15 мм, с фиксацией эксцентриком. Появилась сравнительно недавно, стандарт продвигается компаниями Shimano и Fox, теперь уже почти все присоединились.
QR20 — вставная полая ось диаметром 20 мм, с фиксацией эксцентриком (для экстремальных дисциплин).
20 mm Thru-Axle — вставная полая ось диаметром 20 мм, с фиксацией болтовыми хомутами (особо прочный, для экстремальных дисциплин).

Чем больше диаметр оси, тем выше торсионная жесткость вилки — так, в погоне за увеличением жесткости стандарт QR15 массово внедряется и в велосипедах для кросс-кантри, где ранее применялся только стандарт QR9.
В зависимости от типа дропаутов, требуется соответствующая втулка, причем втулки для оси 15 или 20 мм могут быть конвертированы для работы с более тонкой осью с помощью соответствующих проставок.

Диаметр штока

Обозначается в дюймах зависит от имеющихся рамы и рулевой колонки. Старые резьбовые рулевые колонки использовали стандарт 1″.
Стандарты безрезьбовых рулевых колонок:

11/8″ — самый распространенный стандарт.
11/2″ — стандарт Cannondale.

Конусный шток 11/8″-11/2″ (англ. tapered) — активно внедряется в современные горные велосипеды. Требует специальную рулевую колонку, несовместим с неинтегрированными рулевыми колонками.
Чем больше диаметр штока, тем выше прочность и жесткость соединения «вилка-рама» , но при этом может увеличиваться вес. Рама с рулевым стаканом для толстого штока может быть использована с более тонким путем установки соответствующей рулевой колонки (или проставок в существующую рулевую колонку), такие комплектующие называются «Reducer». Так же не так давно появилась возможность установки вилки с конусным штоком в рулевой стакан 11/8. Для этого необходимо использовать переходную рулевую, например Nukeproof Warhead 44IETS. Совместимость достигается за счёт выноса нижнего подшипника за пределы стакана в удлинённую чашку рулевой.

Тема амортизационной вилки достойно отельной статьи! Оставайтесь с нами! Подписывайтесь на обновления!

В этом отчете я напишу о переделке обычной шоссейной рамы в обычную шоссейную раму:) , но с возможностью натяжения цепи.
В материалах ниже будет присутствовать насилие, а также сцены сексуального характера. Просьба убрать от экранов шоссеров, фанатов фирмы Cannondale и любителей видеокарт ASUS.

Идея переделки рамы из шоссе в трековую висит в воздухе давно, а с подъемом взрывным ростом цен на трековые рамы — раздувается еще больше.

На форуме попался фреймсет CAAD3 и если учесть все, что было в довесок, то рама вышла по цене рекорда и процесс пошел.

Первым делом осмотрел раму и с удовольствием отметил, что большинство шоссейных побрякушек просто снимались на винтиках. Вот упоры тросов и направляющая с нижнего пера.

Родной петух у таких рам специфический и тоже очень удобен для переделки. Упоры заднего тормозного троса, которые были на верхней трубе я признал травмоопасными и аккуратно удалил напильником.

Вместо необратимой переделки я выбрал возможность снять свою лепнину и собрать обратно шоссейный велосипед.

По схемке все более-менее понятно

Идея состояла в том, чтобы вырезать пластину нужной формы, толщиной 3мм и еще одну, толщиной 3мм + толщина дропаута.. т.е. около 9мм. Далее, в толстой пластине мелкой ручной фрезой выточить выемку по форме дропаута на раме.

Планировать я умею мало, а еще меньше я умею ждать, поэтому, как материал было использовано, что под руку попало, а именно два радиатора от видеокарт. Я еще немного боялся что там в них будут полости с газами =), но это все оказался маркетинг. Материал тостаточно мягкий для обработки, но и не пластилин. Согнуть одно ребро радиатора даже плоскогубцами не так легко, как кажется.

Все задумывалось как временный вариант, но мы то знаем.. Нет ничего более постоянного, чем временное.

В конечном варианте никаких жутких гаек нет:).

Спиленный дропаут полностью пригоден для установки колеса в шоссе варианте. Несколько дополнительных отверстий ему не повредят.

Ну и вот окончательный вариант после 400км пробега. Расположение винтов кажется хаотичным, но оно продиктовано формой дропов.

Полет прекрасный. Не жалею ни о чем. Следующую раму (а она 100% будет) тоже буду переделывать, но обходя те камни, о которые я бился головой в первый раз.

Включает в себя ряд составляющих, одни из которых – дропауты, или посадочные места под колеса. В общем-то, слово непривычное, возможно, многие велосипедисты даже не задумываются о том, что ушки под переднее и заднее колеса так называются.

Велосипедные дропауты: разновидности

Дропаут – специальный узел велосипедной рамы, с помощью которого на нее крепится ось втулки. На каждое колесо приходится по два крепежных ушка, независимо от крепления – гайковые или эксцентриковые.

Так как на обычном велосипеде третье колесо пока не придумали, выходит, что всего насчитывается четыре дропаута. Расположение: пересечение перьев рамы для заднего, и концы вилки – .

Специфика: один из секторов по окружности свободен, то есть дропаут – это, по сути, полукольцо. Основное предназначение – это закрепление колес. Также посадочные места такого типа позволяют легко монтировать и снимать колеса, без внедрения во втулку. С обычным и неведомым для велосипеда закрытым кольцевым закреплением, пришлось бы освобождать их от оси.

Какими бывают держатели колес на велосипеде? Различают два типа дропаутов.

Горизонтальные. Этот тип используется на тех моделях велосипедов, где отсутствует задний дерейлер. Применимо к заднему колесу. Выглядит такое крепление как удлиненный гаечный ключ. Запас расстояния позволяет изменять положение заднего колеса и таким образом натягивать или ослаблять цепь.

Длинный дропаут на сингспиде

Встретить дропауты этого типа можно на синглспидах или велосипедах, оснащенных планетарной втулкой. Особенности крепления: хорошо держит колесо в крайнем нижнем положении даже при недостаточной затяжке гаек или эксцентрика. Если оно устанавливается в промежуточное положение, необходимо затягивать как как можно сильнее.

Второй тип – вертикальные крепления. Они используются на скоростных велосипедах с системой переключения передач. Не позволяют менять положение колеса и, соответственно, натяжение цепи. Эту работу берет на себя специальное устройство – натяжитель, расположенный у кассеты.

Крепление колеса на маунти-байке

Такая система регулировки натяжения гораздо надежней и удобнее, чем изменение положения колеса. Что касается односкоростных моделей, цепь на них надо менять, когда ее длина уже превысила максимальный износ. Перенос колеса дальше от каретки – выход кратковременный.

По типу изготовления крепления делятся на кованые и штампованные.

Существуют еще и съемные держатели, закрепляемые болтами на концы рамы. Их разновидность – петухи, удерживают задние переключатели. Особенности: выполнен из алюминиевого сплава. Петух может легко деформироваться при ударах. Благодаря тому, что он крепится отдельно, заменить его просто и ненакладно.

Стандарты расстояний под втулки

Большое значение имеет расстояние между дропаутами при установке новой колесной втулки. Для обеспечения правильного положения колеса необходимо:

соответствие ширины перьев и внутренних гаек втулки;
свободная резьба с внешней стороны для гайковой затяжки;
на qr (эксцентриковый зажим) регулировочная гайка должна плотно прилегать к дропауту, полный ход рычага.

Короткая ось не поместится в крепление, либо затяжка будет неплотной. То же касается случая, когда ось (особенно qr) будет длиннее расстояния между концами рамы. Колесо будет совершать колебательные движения.

Стандарты расстояний под задние :

110 мм – односкоростные модели;
114 мм – для втулок с 3 – 4 передачами;
120 мм – для велосипедов с фиксированной передачей;
126 и 130 – на шоссейном велосипеде;
135 мм – распространенный стандарт для МТБ и некоторых шоссейных моделей;
150 мм – для байков экстремальной направленности (Downhill, Freeride).

Подгонка размеров втулок, превышающих ширину между перьями, достигается за счет дополнительных проставок. Однако под qr не стоит этого делать, также нельзя разводить крепления в стороны. Это чревато повреждениями лапок.

Длина зазора между дропаутами замеряется между их внутренними поверхностями, по нижним концам, строго в горизонтальной плоскости. Почему? Вышеперечисленные стандарты соответствуют расстояниям между контрагайками, которые должны строго прилегать к дропаутам.

Правильное измерение зазоров между дропаутами

Стандарты расстояний для передних вилок:

9 Х 100 мм – ходовой размер для большинства велосипедов с гайковым или эксцентриковым закреплением колеса;
15 Х 110 мм – для кросс-кантри велосипеда с qr-зажимом;
20 Х 110 мм – передние втулки для экстрим-велосипеда (эксцентрики и болты);
огромный размер, используемый на фэт-велосипеде.

Измерение расстояний проводится аналогично, дропауты и контрагайки втулки должны полностью притираться.

Что такое усилители и для чего они используются

Усилители дропаутов – специальные детали, которые устанавливаются на велосипедах с дополнительным приводом, например, мотор-колесо. Крепежные ушки рассчитаны только на скорость вращения колеса, которая создается на обычных велосипедных скоростях.

Нагрузки, создаваемые мотором, сильно воздействуют на дропаут, в результате чего он разгибается, а ось втулки прокручивается из-за образовавшегося зазора. Такое свободное движение оси способствует потере крутящего момента, ухудшению динамики и выходу из строя колеса и двигателя.

Усилитель представляет собой металлическую накладку, надеваемую поверх крепления колеса. Замкнутая полость исключает возникновение пробоя дропаута осью на высоких скоростях, т.е. ограничивает ее подвижность в радиальных направлениях. Благодаря этому, достигается равномерное распределение крутящего момента двигателя.

Усиливающая деталь в разборе

Требования к усилителям дропаутов:

прочный и качественный материал;
компактность;
точное прилегание к оси втулки;
надежное закрепление по краям рамы.

В продаже можно встретить усилители и для переднего и заднего колеса. Они могут отличаться размерами и шириной полости. Подбирать детали усилителей необходимо с учетом привода (переднее или заднее колесо подключено к мотору), а также моделей втулок.

Дропауты – это важные составляющие, которые определяют целостность велосипеда в целом. При активной эксплуатации байка им важно уделять внимание: избегать неравномерных перетяжек, правильно подбирать втулки в соответствии с действующими стандартами и обеспечить защиту при подключении дополнительного привода.

Сначала нужно оговориться, что существует путаница в этих двух понятиях.

Эксцентрик — это всего лишь способ затягивания гайки. Механизм описывать не буду, думаю все представили. А применительно ко втулкам это способ фиксации втулки в дропаутах рамы или вилки, или фиксации оси. Но в него ещё вкладывают и смысл оси, что тоже не совсем верно. Разберемся, что к чему.

Такими бывают оси передних втулок

фото 1 фото 2

Внутренняя. Втулка с внутренней осью диаметром 12мм, на концах выточена так, чтоб входить в открытые дропауты 9мм. Крепится болтами 5мм или эксцентриком.

Пример SUN Ringle:

Безосевая. Такая втулка имеет отверстие 9мм, 15 мм или 20мм диаметром, в него вставляется 9мм, 15мм или 20мм ось, соответственно.

Под шестигранник или быстросъёмная. Например 9мм эксцентриком, 9mm RWS thru bolt от DT Swiss

или с 20мм осью Maxle от RockShox. В английском варианте 9/15/20mm thru axel.

9мм ось может устанавливаться на те же вилки с открытыми дропаутами, что и первые два варианта. А для 15мм и 20мм нужны уже, так называемые, вилки под ось 15мм

и 20мм:
Также есть вилки и под 9мм ось, например у некотрых Марзочи:

15мм ось у вилки FOX

Оси задних втулок

Опять же, интегрированная полая ось с внешним диаметром 10мм, внутренним 5мм (http://www.chainreactioncycles.com/Images/Models/Original/8200.jpg), под тот же 5мм эксцентрик (QR) или шестигранник (http://www.chainreactioncycles.com/Images/Models/Original/26621-2.jpg), выполняющий роль фиксатора-стяжки.
Втулка под 10 мм болты (http://www.chainreactioncycles.com/Images/Models/Original/33673-2.Jpg): внутри есть ось, но она не выходит за края втулки, как в случае эксцентрика, а имеет резьбу, в которую справа и слева вкручивается по болту диаметром 10мм. В английском варианте может звучать как bolt up или bolt on.
Втулка под 10мм ось (http://www.chainreactioncycles.com/Images/Models/Original/28787.jpg). Полые внутри, без своей оси, в них вставляется 10мм ось, которая и служит фиксатором. Затягивается либо гайкой, либо опять же, эксцентриком (как вариант RWS thru bolt (http://www.chainreactioncycles.com/Images/Models/Original/21670.jpg) от DT). В английском варианте 10mm thru bolt axel (слово bolt может отсутствовать).
Под 12мм ось (http://www.chainreactioncycles.com/Images/Models/Full/7568.jpg). Аналогично предыдущему варианту, только диаметр оси 12мм. Опять же есть быстросъёмный вариант, например Maxle (http://www.chainreactioncycles.com/Images/Models/Original/27736.jpg) от RockShox. Английский вариант — 12mm thru axel.
Под 10мм (http://www.rohloff.de/typo3temp/pics/fc872e0176.png), 12 мм (http://www.chainreactioncycles.com/Images/Models/Original/12151.jpg) или 14мм (http://www.chainreactioncycles.com/Images/Models/Original/34011.jpg) гайки. Ось длинная и выходи из дропаутов, на неё накручиваются гайки, которые и фиксируют втулку.

На счёт когда ось крепче — в теории всегда, так как эксцентриковые оси, обычно не на весь дропаут а на половину. И ещё ось лучше фиксирует втулку и увеличивает торсионную жёсткость вилки/заднего треугольника — это уже факт.

Источники:

https://velojournal.net/ekscentrik-boost-thru-axle-vse-ob-osyakh
https://nopoint.ru/velosipednaya-rama-i-vsyo-o-nej-osobennosti-i-vybor/
https://wikicom.ru/wiki/%D0%94%D1%80%D0%BE%D0%BF%D0%B0%D1%83%D1%82
http://veloboy.ru/6-sposobov-otlichit-deshevyy-vintazhnyy/
https://cfrosnova.ru/chto-takoe-dropauty-na-velosipede-standarty-vidy-bystrosemnyh/
