Как собрать электроскутер своими руками?

Все чаще можно заметить на дорогах электрический транспорт. Причем речь идет далеко не об автомобилях «Tesla» или других электрических моделях, а про современные двух- и трехколесные транспортные средства, которые помогают передвигаться по улицам города и бездорожью. Самым популярным остается электрический скутер.

Тяжело ли самостоятельно сделать электро скутер

Передвижение посредством двухколесного транспорта с электрическим мотором становится все более популярным не только благодаря экологической составляющей и экономии, а по большей части из-за возможности собрать такой транспорт самостоятельно у себя в гараже.

Итак, перед тем ка приступить к сборке такого агрегата, стоит отметить, что это целесообразно только в том случае, если действительно есть возможность каким-то образом усовершенствовать стоковую конструкцию или настройки. В остальных случаях, лучше всего приобрести уже готовый агрегат.

Пошаговое решение

Зачастую при самостоятельной сборке, у владельца уже имеется какой-то стартовый набор, который будет впоследствии переделан. Именно поэтому необходимо определиться именно с моделью того скутера, который будет «модернизирован».

1. Необходимо определить для себя мощность и в дальнейшем отталкиваться от этого.
2. Большое внимание необходимо уделить и аккумулятору Он должен иметь удовлетворительную емкость и напряжение.
3. Присмотреть требуется и подходящий контроллер.
4. Сначала необходимо закрепить на раме контроллер, АКБ и двигатель, после чего соединить их между собой.
5. Теперь требуется зарядить аккумулятор от электрической сети и провести пробный пуск системы.

Что необходимо для сборки электрического скутера?

В том случае, если вы все-таки решились на то, чтобы собрать электроскутер своими руками, самое важное – подбор двигателя и аккумулятора, так как это средство передвижения работает на электрической тяге.

Выбор того или иного двигателя с аккумулятором, напрямую влияют на максимальную скорость и пробег:

• Если брать свинцовые аккумуляторы, то можно достаточно сэкономить, однако они имеют большой вес и это необходимо учитывать.
• Более дорогая альтернатива – литий-фосфатные аккумуляторы, которые имеют меньший вес.
• Лучше всего ставить аккумуляторную батарею под рамой, где кроме нее будет располагаться контроллер и сигнализация. Под сидением необходимо оставить хоть немного места для багажа.
• Необходимо понимать, что сборка электрического скутера своими руками, в обязательном порядке подразумевает сварочные работы. В случае если в наличии не имеется необходимого оборудования, инструментов и навыков, тогда такая затея может обойтись куда дороже готовой электрической модели.
• Но в любом случае, в долгосрочной перспективе это окупится за счет электрического двигателя, который намного дешевле заправлять.

Набор готовых компонентов

Очень важно правильно установить электрический двигатель. Это одно из самых важных моментов во время сборки скутера. Очень важно минимизировать звук, который он будет издавать (это же не рев от Ford Mustang). Это можно сделать за счет отсутствия коллектора и щеток. Зачастую его ставят на заднее колесо, вращение которого происходит благодаря электросхеме, которая подает толчок на переднее.

Подыскивать необходимые компоненты для своего электрического скутера необходимо максимально ответственно. Можно купить электромотор и аккумулятор вместе с необходимыми связующими отдельно, а можно пойти по пути наименьшего сопротивления и купить уже готовый комплект. Несмотря на то, что такой будет стоить дороже, можно сразу купить набор с контроллером и мотор-колесом, зарядным устройством и набором гидравлических тормозов.

Преимущества и недостатки

Уже много лет, некоторые европейские страны активно борются за экологию, поэтому у них запрещены бензиновые скутеры. Электрические аналоги безусловно обладают некоторыми преимуществами в этом случае:

• Намного современней дизайн.
• КПД намного выше.
• Нет необходимости в частом ремонте силового агрегата.
• Легко найти запчасти.
• Практически отсутствует шум при езде.
• Проще зарядиться.

Но не лишены они и недостатков в виде дальности езды на одном заряде. Однако для поездок по городу – это оптимальный вариант.

Безопасна ли будет такая самоделка?

С точки зрения рисков для жизни – абсолютно безопасной, с точки зрения кошелька – далеко не все так просто, ведь если не разбираться в элементарной электрике на уровне плюс к плюсу, а минус к минусу, то можно спалить не только платы контроллера, но и сам электродвигатель.

Самое лучшее, что может произойти при неправильно сборке – самодельный электроскутер просто не тронется с места. Если не терпится сделать такой транспорт своими руками, лучше заручиться помощью толковых друзей, которые смогут переварить раму и правильно подключить систему.

Собираем электровелосипед своими руками

Электровелосипед своими руками – если есть нужные детали и простые технические знания, можно сложить за 30 минут. Самостоятельная сборка сэкономит деньги, и не будет сильно отличаться от магазинной модели. Такая простая и практичная конструкция быстрого электровелосипеда для передвижения по городу, пользуется немалой популярностью.

Основные преимущества

Велосипед достигает скорость в 45–50 км в час, и еще имеет очень много достоинств, таких как:

1. Езда по оживленному городу между рядов машин
2. Дешевизна деталей и конструкции в целом
3. Нет привязанности к бензину, только подзаряжать электроконтроллер
4. На это устройство не нужно делать водительские права, а также доступна езда по обочине
5. С электовелосипедом легко подняться на лестницу и занести велосипед в квартиру, его вес не больше 30 кг

Электровелосипед своими руками — подготовка

Для начала нам понадобится транспортное средство и электромонтажный набор для безопасной сборки.

Когда с основными составляющими определились – пора задуматься о целях, которые мы будем преследовать, например, сделать быстрый, мощный и динамичный велосипед, или удобный и комфортный — для дальних расстояний.

Что нужно для начала сборки?

Все названные элементы можно купить на распродажах или искать отдельно в радиомагазинах. Этот процесс займет немного времени, но и бюджет удастся сэкономить.

Для начала нужен двигатель и крепкая рама для его размещения, а также:

• Механический тормоз 2 комплекта
• Кронштейны из нержавейки
• Переключатели и предохранители
• Цепь и две звездочки 13 и 66 зубьев
• Аккумулятор для питания

Краткая инструкция

Изготовить своими руками электровелосипед просто — нужно начать с модификации передней вилки и установить на нее дисковые тормоза. Дальше устанавливаем мотор на 48 вольт, резистор и аккумулятор. Все провода должны быть хорошо изолированные и накрытые пластмассовыми вставками для поддержания техники безопасности при езде.

Двигатель

Электродвигатель для велосипеда должен быть подобран грамотно, рекомендуется выбирать мощность не меньше 400 ват, именно на мощность вы должны ориентироваться при выборе аккумулятора.

Чтобы вам было проще подбирать аккумулятор, знайте, что для 500 ватт нужен аккумулятор с емкостью 40 ампер в час. При такой концепции, можно преодолевать расстояния до 40 км без подзарядки.

Мы сегодня не говорим про мотор колесо для велосипеда, там подсчеты будут измененные, все из-за разной конструкции устройства. Моторколесо не набирает такой максимальной скорости, как мотор, установленный на раме, хотя тоже пользуется немалой популярностью.

Схема конструкции

Условная схема выглядит так:

• Велосипед
• Источник напряжения
• 400-й или 500-й ватный двигатель
• Резистор для приведения в движение цепи
• Аккумулятор

Вы можете тюнинговать устройство под свои потребности – добавить максимальной скорости, общей динамики или время движения от одного заряда.

Контроллер, для чего он нужен?

Контролер – это устройство, от которого зависит тяга транспортного средства. С помощью него можно устанавливать ограничения по максимальной скорости, а также правильно распределить нагрузку вовремя быстрых заездов, чтобы физика движения велосипеда была правильной, и он употреблял меньше энергии для езды.

Как содержать электровелосипед?

Благодаря интернету можно собрать любую конструкцию, все нужные схемы уже есть в наличии, но необходимо придерживаться нескольких практичных рекомендаций по уходу за самодельными транспортными средствами.

Желательно держать аккумулятор в нормальной температуре, не оставлять транспорт на солнце или придумать специальный затеняющий козырек. Не заставляйте двигатель вести вас под горку, лучше помочь ему немного педалями, чтобы не упал общей уровень тяги.

Надеемся, что наши рекомендации были полезны – конструируйте и наслаждайтесь от передвижения на самодельному электровелосипеде.

История еще одного электровелосипеда своими руками v2.0

В прошлой статье я рассказывал о том, как построил электровелосипед из компонентов для радиоуправляемых моделей и подручных материалов, найденных в магазинах. В конце статьи я упомянул, что собираюсь переделать клиноременную передачу на зубчатую. Представляю отчет о том, что из этого получилось.

(Есть картинки и видео)

Как я уже упоминал в прошлой статье основным недостатком клиноременной передачи является ее малая КПД по сравнению с зубчатой и малое передаточное число, т.к. клиновой ремень довольно толстый и плохо гнется и поэтому радиус малого шкива нельзя сделать достаточно малым в отношении к большому шкиву. На шкивах, примененных мной в прошлой конструкции от генератора ВАЗ-2108 передаточное число равнялось 2 (2,34 при использовании шкива от стиральной машины).

Поэтому я решил заказать на sdp-si зубчатые шкивы под ремень и сам ремень. Для этого воспользовался их калькулятором. Калькулятор довольно удобный – позволяет подбирать число зубьев на шкивах в зависимости от желаемого передаточного числа и расстояния между центрами шкивов, а также подходящий ремень. Я задал как можно большее значение передаточного числа и ограничился пластиковыми шкивами, т.к. металлические слишком дороги. Калькулятор предложил мне следующий вариант:

A 6Z 3M15DF09508 — пластиковый шкив на 15 зубьев с двумя бортиками и алюминиевой вставкой (для крепления на двигатель), цена $6.91 (даташит)
A 6L 3M78SF09510 – пластиковый шкив на 78 зубьев с одним бортиком без вставки, цена $11.50 (даташит)
A 6R 3M116095 – неопреновый ремень размера 5.08mm (XL) на 116 зубьев шириной 9.5мм, цена $7.53

Доставка стоит $7 + накладные расходы $3. Итого все обошлось в $37.

После месяца ожидания и получения посылки я принялся за работу.

Изготовление

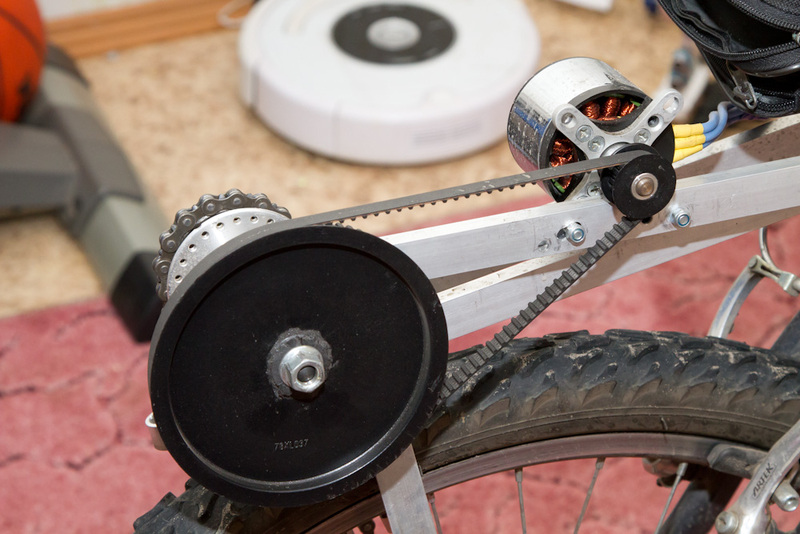

В новой версии электровелосипеда я решил перенести всю силовую конструкцию на место заднего багажника, чтобы оно не мешалось под ногами. Как и в прошлый раз для крепления элементов использовал алюминиевый профиль.

Т.к. большой шкив на 78 зубьев имел широкое посадочное место и при установке его на переходную втулку не хватало место для гайки пришлось сточить на нем одну сторону посадочного места заподлицо с плоскостью шкива (видно на фото). Для этого использовал ручную бор-машину с насадкой в виде металлического диска (другие насадки оказались хрупкими и ломались).

Малый шкив встал как положено, т.к. при окончательном выборе в таблице на сайте sdp-si я сразу указал соответствующий диаметр ротора двигателя.

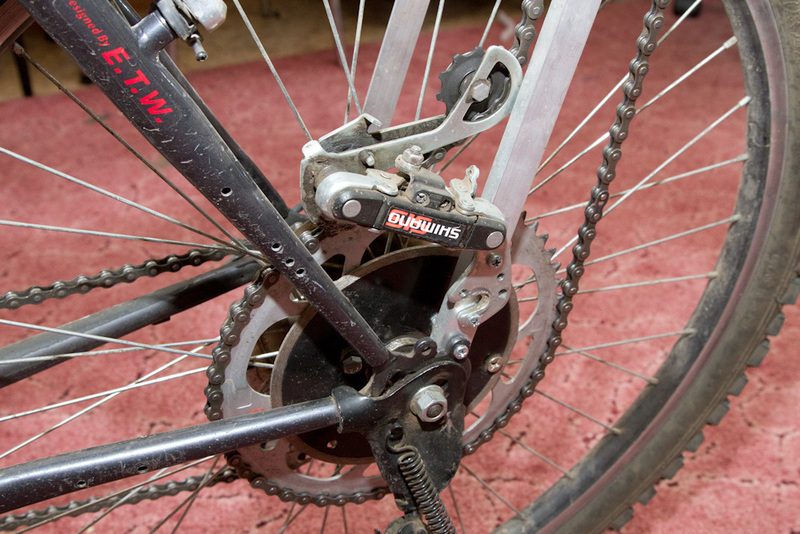

В качестве натяжителя цепи также использовал переключатель скоростей, только теперь в вертикальном положении. Фривил также остался.

Каких-то особых сложностей в размещении компонентов я не ощутил. Скорее даже наоборот, схема размещения на месте заднего багажника мне показалась более удачной и удобной.

Испытания

Сложности возникли после первого тестового заезда.

1) При резком усилении газа тяговое усилие двигателя на цепь оказалось настолько сильным, что левая опора, выполненная из полоски алюминия шириной 2см сгибалась под нагрузкой. Это вело к перекосу всей конструкции и сползанию цепи с фривила. Решение – замена опоры на алюминиевый профиль 2×1см. Профиль не гнется 🙂

2) При больших скоростях из-за неравномерного натяжения цепи (в силу кривизны некоторых элементов – ведомой звезды и др.) при отпускании газа цепь спрыгивала с фривила. Аналогичная проблема возникала при движении по кочкам. Решение – установка ограничителя цепи (успокоителя) из алюминиевой полоски перед самым фривилом. Недостаток такого решения – цепь бьется об ограничитель и неприятно звучит.

3) Самая важная и пока не решенная проблема. Прежде чем покупать шкивы и ремень я прочитал несколько тем на endless-sphere о подобных применениях зубчатой передачи и выяснил, что в основном применяют два вида ремней HTD и XL. HTD менее крепок по сравнению с XL, но может использоваться на очень больших скоростях. В моем случае максимальная скорость вращения двигателя 10000 оборотов/мин укладывалась в нормы ремня XL поэтому я остановил выбор на нем. Также я ориентировался на расстояние между зубьями и вариант ремня типа XL мне показался оптимальным, т.к. для него это расстояние равно 5.08мм. Следующим более крупным вариантом остается только L (9.525мм). Я посчитал, что XL должно хватить. Однако, уже после открытия посылки меня насторожили очень маленькие зубья ремня. Они оказались шириной не больше 1.5мм, а остальные 3.58мм – это пустое пространство на ремне. По высоте зубья и того меньше. Именно маленькие зубья стали причиной проблемы, а именно проскальзывания ремня. Честно, я даже не мог подумать, что зубчатый ремень может проскальзывать 🙂 Проскальзывание происходит при резком усилении газа на малых скоростях. В таких режимах двигатель может выдавать до 1.5 – 2 кВт мощности и такой ремень просто не в состоянии передать ее на колесо. Временным решением проблемы стало ограничение мощности двигателя до 800 Вт. Стало гораздо проще управлять ручкой газа, возникает меньше моментов со срывом ремня в проскальзывание. Однако, это ограничило максимальную скорость до 25 км/ч.

Итоги

Общее передаточное число в такой схеме получилось 78 / 15 * 52 / 16 = равно 16,9 (в сравнении с 11,4 для предыдущего варианта). Даже при ограниченной мощности в 800 Вт этого достаточно, чтобы подниматься в нелюбимую мной горку по пути на работу со скоростью 15 км/ч 🙂 Максимальная скорость 25 км/ч. Аккумулятора емкостью 5000 мАч (22 В) хватает 12-14 км пути (в сравнении с 8-10 км в предыдущем варианте). На лицо увеличение КПД на

Дополнительные материалы (видео)

Обзор велосипеда и основных компонентов

Демонстрация ускорения на холостом ходу в режиме «полный газ».

Электровелосипед своими руками из двигателя дворника

Электровелосипед с мотором от автомобильных дворников

Материалы и инструменты, которые использовал автор:

Список материалов:
— мотор от автомобильных дворников (от грузовой машины будет мощнее);
— литиевый аккумулятор для шуруповерта;
— велосипедная звездочка;
— уголок;
— стальная пластина;
— велосипедная цепь;
— кнопка для шуруповерта.

Процесс изготовления самоделки:

Шаг первый. Ведущая звездочка
Первым делом нам предстоит установить ведущую звездочку на вал моторчика. Подыщите подходящие детали для воплощения этой идеи. Непосредственно под вал мотора можно подобрать гайку, можно также высверлить в ней резьбу. Главное, чтобы звездочка имела как можно меньше биений, иначе будет слетать цепь. Звездочку используем велосипедную, маленькую, чтобы получился высокий крутящий момент, который мы сможем передать на ось с педалями.

Шаг третий. Финальные штрихи и заезд
Крепим на раму велосипеда сумочку и в нее можно поместить аккумулятор от шуруповерта, а при желании можно поставить и несколько аккумуляторов. Конечно, емкость у одного такого АКБ маленькая, но на пробный заезд заряда хватит. Аккумулятор подключается с помощью «вилки» от шуруповерта.

Управлять мотором автор решил при помощи кнопки от шуруповерта, он прикрепил ее к рулю нейлоновыми стяжками. Также при помощи стяжек надежно фиксируем провода на раме велосипеда.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Электровелосипед своими руками: двигатель

В прошлой статье про контроллеры мы уже отмечали, что для электровелосипедов используются трёхфазные асинхронные двигатели, и частично затронули их разновидности.

Напомним: двигатели для электровелосипедов, за редким исключением, бывают двух типов: центральные (кареточные) моторы и мотор-колёса.

Первые устанавливаются в кареточный узел и имеют встроенный контроллер, вторые заспицовываются в обод на место втулки и устанавливаются на место заднего (реже переднего) колеса.

В чём же основные эксплуатационные отличия данных двигателей и в каких случаях стоит выбрать тот или иной вариант?

Центральный мотор

Как я уже сказал, он устанавливается в кареточный узел, то есть вместо каретки. Технически процесс установки выглядит следующим образом: снимаются шатуны с педалями, выкручивается каретка, вставляется двигатель, закручиваются фиксирующие гайки, подключается проводка.

На первый взгляд, ничего сложного, и нужно просто найти съёмник шатунов и ключ для каретки. Но на самом деле при установке центрального мотора стоит учесть несколько важных факторов.

Подводные камни при установке

Очевидно, что производители рам для велосипедов не рассчитывают на то, что на раму будет устанавливаться мотор. В связи с этим, установке мотора на место могут помешать сварные швы, перья и даже просто гидролинии, проложенные под нижней трубой.

И если гидролинии можно пустить в другом месте, то стачивать сварные швы рамы крайне нежелательно. По-первых, это скажется на её прочности, во-вторых — приведёт к потере гарантии.

С перьями ещё интереснее: если звезда мотора упирается в перо, можно поступить двумя способами, каждый из которых не лучшим образом скажется на качестве готового результата.

Первый — изготовить проставочное кольцо на кареточную ось. Однако следует учесть, что если оно будет достаточно широким, может не хватить резьбы для крепления двигателя с обратной стороны.

Также в этом случае, скорее всего, исказится линия цепи (Chainline). Дело в том, что линия, проведённая от звезды мотора к центру кассеты, должна быть перпендикулярна задней оси. Если это правило нарушить, цепь будет перекошена, и при работе двигателя или кручении педалей станет перескакивать по кассете. В результате, кроме неудобств при эксплуатации, значительно возрастёт износ цепи и кассеты.

Второй способ — изготовить новую звезду мотора, меньшего диаметра. Задача творческая и достаточно серьёзная. Нужно подобрать правильный металл, рассчитать размеры и проконтролировать качество. Но очевидно, что уменьшение звезды приведёт к снижению максимальной скорости.

Есть ещё пара важных обстоятельств, которые необходимо учесть, если вы выбрали центральный мотор.

При старте мотор будет стараться провернуться и упереться в нижнюю трубу рамы, независимо от того, насколько сильно затянуты гайки. Поэтому необходимо предусмотреть проставочный элемент между мотором и рамой.

Если его не изготовить, каждый раз при старте двигатель будет выполнять микроудары по нижней трубе, что приведёт к повреждению лакокрасочного покрытия и деформациям.

Часто случается, что при переключении передач цепь соскакивает со звезды мотора . Для решения этой проблемы необходимо, во-первых, установить датчик переключения, чтобы двигатель отключался в момент переключения передач.

И во-вторых, организовать уловитель цепи — либо заблокировав в нужном положении передний переключатель, либо изготовить отдельный уловитель цепи самостоятельно.

Производители центральных моторов

Крупнейшими, да и, по сути, единственными производителями центральных моторов на сегодняшний день являются Bafang и Tongsheng.

Особенности работы на двухподвесах

На велосипедах с задним амортизатором (так называемых двухподвесах) использование мощных центральных моторов может привести к изгибанию велосипеда.

Это происходит из-за того, что при работе двигателя передняя звезда, установленная на моторе, как бы притягивает к себе кассету, то есть велосипед стремится сложиться вправо.

Данный эффект заметен настолько сильно, насколько надёжно и точно изготовлены подшипники перьев. Чем больше люфт и чем выше мощность, тем больше велосипед будет скручивать.

На хардтейлах (велосипедах без заднего амортизатора) перья приварены к раме, поэтому эффект скручивания практически отсутствует.

Мотор-колесо

В соответствии со своим названием, мотор-колесо представляет собой колесо с мотором, заспицованным на место втулки, и теперь давайте рассмотрим виды двигателей, которые заспицовываются в мотор-колёса.

Двигатель прямого привода (Direct Drive, DD)

Это самый тяжёлый двигатель из тех, что устанавливаются в мотор-колёсах. Я сразу сделал акцент на вес потому, что чем он больше, тем сильнее мы смещаемся от понятия велосипед к понятию мотоцикл.

Двигатель прямого привода не имеет редуктора, следовательно, частота вращения колеса совпадает с частотой вращения ротора. И здесь скрыты как свои преимущества, так и свои недостатки данной реализации.

Отсутствие редуктора, с одной стороны, говорит нам о повышенной надёжности, поскольку нет лишних шестерёнок, которые могут выйти из строя при перегреве и неправильной эксплуатации.

С другой стороны, это означает пониженный момент на старте двигателя при той же мощности. Иными словами, для того, чтобы получить приемлемое ускорение на старте, нам нужно больше мощности, чем в случае с редукторным мотором.

Вес мотор-колеса с двигателем прямого привода достигает 10 кг и более, из-за чего требуется применение более толстых спиц и более крепкого обода. А далее, по цепочке, более крепкой рамы, более мощной батареи, более надёжных тормозов и так далее.

Просто представьте, что в центре заднего колеса велосипеда разместилась 10-килограммовая гиря, которая увеличивает инерционность всего велосипеда в целом. При эксплуатации это серьёзно скажется на манёвренности.

Случается, что значительный вес, в комплексе с неквалифицированной установкой, приводит к поломке оси мотора прямого привода. Для изготовления новой оси придётся найти качественного токаря с доступом к качественным материалам. А затем заново протягивать кабель внутри новой оси.

Одним из основных преимуществ моторов прямого привода считается возможность использования рекуперации , то есть обратного преобразования кинетической энергии движения в электрическую.

Основное её применение — торможение без использования тормозных колодок. Но не стоит отказываться от колодок совсем — при возникновении неисправности электропроводки велосипед невозможно будет остановить.

Второе назначение рекуперации — заряд батареи при торможении . Многие скажут, что это более важная функция, чем рекуперативное торможение, и её следует поставить на первое место.

Но дело в том, что заряд батареи при торможении актуален исключительно в горной местности, так как невысокий КПД не позволит сколь-нибудь ощутимо зарядить батарею на относительно коротких спусках.

Редукторный двигатель

В противовес двигателям прямого привода, в качестве мотор-колеса на электровелосипеды устанавливаются редукторные моторы, у которых один оборот колеса соответствует определённому количеству оборотов ротора, в соответствии с коэффициентом редукции.

Чаще всего на Aliexpress встречаются моторы с одноступенчатым редуктором, реже — с двухступенчатым. Цена вторых, соответственно, выше. Количество ступеней редукции лучше сразу уточнить у продавца при заказе.

Очевидно, что у мотора с 2-ступенчатым редуктором момент на старте будет выше, поскольку для выполнения одного оборота колеса потребуется больше оборотов ротора, а значит вращать ротор будет легче.

Кроме высокого момента на старте, редукторные моторы имеют ещё одно преимущество перед моторами прямого привода — они весят в разы меньше (около 2 кг). Соответственно, ниже нагрузка на спицы, на обод, ниже вес готового электровелосипеда, выше манёвренность.

Конечно, редукторные моторы также не лишены недостатков, основной из которых — срезание зубьев шестерней . Обычно это происходит в результате перегрева мотора в сочетании с неправильной эксплуатацией.

Для того, чтобы не перегреть мотор, придётся либо постоянно следить за его температурой, либо просто использовать контроллер с термозащитой, как это реализовано, например, у electronbikes .

Второй недостаток редукторного мотора — невозможность использования рекуперации. Это обусловлено, собственно, наличием редуктора. Но давайте разберёмся — так ли уж важна рекуперация ?

Если мы рассматриваем тяжёлое средство передвижения, такое, как, например, троллейбус, трамвай, электровоз, электромобиль или тяжёлый электровелосипед (скорее даже электромотоцикл), то да, это экономия тормозных колодок и подзарядка батареи.

Но если речь идёт об электровелосипеде общим весом около 20 килограмм , с лёгким редукторным мотором, то смысл в рекуперации отпадает. Этому есть несколько причин.

Во-первых, гораздо эффективнее экономить энергию батареи путём использования ассистентного режима (помощь при педалировании), поскольку степень помощи (а следовательно, и расход батареи) определяет сам велосипедист.

Во-вторых, для лёгкого электровелосипеда достаточно использования хороших дисковых тормозов, в отличие от тяжёлого электромотоцикла.

В-третьих, как я уже писал выше, использование рекуперации в целях подзаряда батареи целесообразно только в горной местности, с затяжными спусками.

Особенности монтажа мотор-колеса

Если центральный мотор при работе упирается в нижнюю трубу рамы, то мотор-колесо упирается осью в дропауты, и если не применить дополнительного усиления дропаутов, ось мотора провернётся даже при небольшой мощности.

Чтобы этого избежать, на всех мотор-колёсах (за исключением совсем маломощных в сочетании со стальной рамой) используются так называемые торкармы (torque arm, моментный рычаг), или усилители дропаутов.

Торкармы изготавливаются из стали, надеваются на ось мотора и крепятся к раме. Для маломощных двигателей применяют один торкарм, для мощных — два, по одному с каждой стороны мотора.

Вроде всё понятно и просто, но и здесь есть свои нюансы .

Во-первых, важное значение имеют толщина и марка стали, из которой изготавливаются торкармы. Если металл недостаточно твёрдый, а двигатель мощный, ось может провернуться.

Во-вторых, точность изготовления. Чем плотнее торкарм сидит на оси мотора, тем ниже вероятность его проворачивания, и, соответственно, выше допустимая нагрузка.

В-третьих, торкармы при установке должны быть строго перпендикулярны оси мотора. Если допущен перекос, при затягивании гайки возникнет напряжение, которое может привести либо к выскакиванию оси из дропаута, либо к её поломке.

В-четвёртых, торкарм должен быть надёжно прикручен к дропауту или перу рамы. Самый лучший вариант — использование резьбовых отверстий, предназначенных для установки багажника или крыльев.

Недостаточно жёсткое крепление торкарма (некоторые любители крепят его сантехническим хомутом) приведёт к его расшатыванию и поломке такого крепления, а как следствие — проворачиванию оси, повреждению кабеля и, скорее всего, к его замене (перепротяжке).

Особенности подключения мотор-колеса

В связи с тем, что разные производители далеко не всегда придерживаются общего стандарта в производстве моторов, лучше всего приобретать мотор в комплекте с контроллером , так как фазировка, или цветовая схема разъёмов, может отличаться.

Также следует обратить внимание на длину кабеля , выходящего из мотора. Если мотор мощный, то излишне длинный кабель будет добавлять сопротивление к сопротивлению обмоток двигателя. Соответственно, часть энергии будет уходить на нагрев кабеля, особенно если силовые провода в нём недостаточного сечения.

Кроме этого, длинный кабель нужно будет где-то прокладывать и закреплять, а при возникновении необходимости снять колесо оно потянет за собой демонтаж этих креплений по всей длине до разъёма.

На фото мотора прямого привода, которое я привёл выше, силовые провода выведены отдельно от проводов с датчиков положения и скорости. Это неудобно, так как при монтаже и демонтаже возникает необходимость отсоединения каждого провода по отдельности.

Более того, такое соединение является негерметичным , в отличие от ситуации на фото с редукторным мотором — там все провода, включая силовые, объединены в одном герметичном разъёме. Такой вариант, очевидно, более предпочтителен. Главное, чтобы разъём был рассчитан на тот ток, который будет подаваться на мотор контроллером.

Измерение температуры двигателя

Для того, чтобы велосипедист мог при необходимости посмотреть температуру мотора на дисплее, необходимо соблюдение нескольких условий. Во-первых, очевидно, дисплей должен иметь такую функцию.

Во-вторых, в кабеле двигателя должен быть соответствующий провод (как правило, белого цвета). И, в-третьих, конечно же, в моторе должен быть установлен сам датчик температуры.

Производитель мог проложить белый провод в кабеле двигателя для измерения скорости, но не установить датчик температуры. В таком случае, это можно сделать самому, как я уже описывал в одной из своих прошлых статей.

Какой мотор выбрать

Центральный мотор, по сути, берёт на себя функцию велосипедиста — вращение педалей, то есть момент силы передаётся на колесо через цепь, и ему, как и велосипедисту, легче работать на нижней передаче заднего переключателя и тяжелее на высокой.

Такой мотор очень удобен при прохождении трассы с крутыми подъёмами — переключил на пониженную и он тебя спокойно затягивает наверх, вышел на горизонтальный участок, переключил на повышенную — и разогнался.

Кроме этого, велосипед с центральным мотором имеет более правильную развесовку, благодаря чему обладает повышенной манёвренностью. Это сильно ощутимо при участии в соревнованиях, подобных веломарафону «Самарская лука» .

Однако мотор-колесо имеет свои преимущества , благодаря которым успешно конкурирует с центральным мотором.

Во-первых, мотор-колесо проще установить, достаточно убедиться что рама имеет не осевое крепление, а QR (quick release, быстросъёмное, с эксцентриком). Хотя и для осевого крепления можно сделать переходники .

Во-вторых, на мотор-колесе можно продолжить движение даже при выходе из строя цепи или заднего переключателя. А при эксплуатации, соответственно, ниже износ данных компонентов.

В-третьих, мотор-колесо с двухступенчатым редуктором имеет достаточно высокий момент, чтобы въезжать в довольно крутые подъёмы, так что в повседневной эксплуатации практически не уступает центральному мотору.

На этом пока всё, если понравилось — подписывайтесь, чтобы не пропустить новые статьи.

Электродвигатель для велосипеда своими руками

В настоящее время велосипед является одним из самых востребованных и популярных способов передвижения. Занимаясь велоспортом, можно практически бесплатно доехать до места назначения, одновременно тренируя определенную группу мышц, тем самым поддерживая свое тело в отличном здоровом состоянии. Главным преимуществом такого перемещения является отсутствие влияния на загрязнение окружающей природной среды.

Велосипедные прогулки на большие расстояния могут в некоторой степени утомлять велосипедиста. Для облегчения его работы был изобретен велосипедный электродвигатель. Первые модели такого оборудования начали выпускаться в 1998 году.

Первоиспытателями данной продукции стали жители горных местностей по причине частых тяжелых подъемов, которые напрочь отбивали у них желание пользоваться велосипедами. Велосипедный электродвигатель также моментально оценили люди преклонного возраста, находящиеся не в лучшей физической форме.

Применение велосипеда с установленным на него полезным оборудованием позволяет велосипедисту не прикладывать усилия для осуществления процесса езды. В некоторых случаях это чудо устройство позволяет обеспечить самостоятельное перемещение велосипеда, абсолютно без прикладывания усилий извне, за счет заряда батарей и электродвигателя.

Велосипедный электродвигатель и его конструкция

Доработка до совершенного вида моделей электродвигателей происходила на протяжении длительного периода времени не одним специалистом, которые разработали несколько их видов:

1. Подвесной электродвигатель.
2. Электродвигатель встроенной конфигурации:

• с прямым приводом;
• редукторый.

Каждый из описанных видов двигателей имеет свои технологические особенности, преимущества и недостатки в процессе их эксплуатации. Обычно выбор их производится в соответствии с желаниями владельца велосипеда с учетом его конструктивных особенностей.

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

• уменьшение срока службы колеса;
• небольшая величина КПД;
• необходимость постоянного контроля давление в колесах;
• сложности использования на мокрой дороге.

Как сделать велосипедный мотор из подручных средств

Популярность использования электродвигателей растет с каждым днем. В настоящее время их можно приобрести в готовом виде или по отдельным деталям с целью самостоятельного произведения процесса сборки.

Для того, чтобы своими силами собрать электродвигатель, необходимо заранее подготовить составляющие элементы:

• контроллер;
• батареи;
• зарядное устройство к батареям;
• двигатель.

В усовершенствованном двигателе предусмотрен индикатор, который выполняет функции:

• предоставляет информацию о степени заряда батареи;
• извещает о величине скорости велосипеда;
• информирует об уровне силы нажатия на педаль транспортного средства.

На рассматриваемый индикатор подает сигналы элемент контролера.

Также электродвигатель обладает удобным свойством, связанным с возможностью зарядки батареи при следующих условиях:

• в случае полной остановки велосипеда;
• при движении его с постоянной скоростью;
• при совершении плавного торможения.

Для электродвигателей применяются различные батареи:

При самостоятельном изготовлении электромотора аккумулятор может брать прикреплен несколькими способами:

• в специально отведенном контейнере;
• непосредственно на раме;
• в отсеках рамы.

Мотокомплекты и специальные двигатели

Приобретаемые мотокомплекты уже содержат все необходимые крепления, для большинства моделей велосипедов являющиеся универсальными.

Многие известные производители начали выпускать велосипедные моторы мощностью до четырех лошадиных сил. Установка такого оборудования позволит эксплуатировать велосипед без необходимости кручения педалей, позволяя ехать только за счет электродвигателя.

Фрикционная передача

Принцип фрикционной передачи заключается в передаче крутящего момента между двумя вращающимися круглыми дисками, один из которых является ведомым, а второй- ведущий.

Движение осуществляется за счет силы трения на рабочей поверхности.

Недостатком такого устройства является большая вероятность проскальзывания по причине недостаточного трения между соединяемыми элементами.

Классическая цепная или ременная передачи

Смысл ременной или цепной передачи заключается в возможности передачи движения между двумя валами, расположенными друг от друга на достаточном удалении.

На каждый из валов одеваются шкивы, на которые и происходит крепление ремней или цепи. Нормальное обеспечение движения осуществляется только при натянутых элементах соединения шкивов.

Самое простое решение – мотор-колесо

Систему «колесо-мотор» можно изготовить самостоятельно. Установка производится с использованием колеса диаметра от двадцати до двадцати восьми дюймов.

Принцип работы данного устройства заключается в создании крутящего момента в элементе ротора за счет образования магнитного поля крутящегося типа на статоре, являющемся неподвижным и взаимодействии с магнитами ротора.

Электродвигатель — отзывы велосипедистов

Кирилов Евгений, город Пермь

Мамот Ольга, город Москва

Никифоров Александр Петрович, город Омск

Решил изменить свою жизнь и установить электродвигатель на велосипед. Очень доволен. Я теперь не только не устаю от дороги, я еще стал очень мобильным по причине развития моим конем большой скорости.

Безбородов Антон Сергеевич, Московская область

Заключение

В мире современных технологий происходят постоянные совершенствования в направлении улучшений условий использования различной техники, одной из которых и является транспортное средство в виде велосипеда. При желании и соответствующих финансовых возможностях, можно приобрести велосипед сразу с электродвигателем.

Можно отдельно прикупить соответствующий типу велосипеда двигатель, и самостоятельно, или при помощи специалистов, произвести его установку. Также предоставляется возможность собственноручной сборки двигателя из отдельных элементов.

Все вышеописанные мероприятия способствуют улучшению и облегчению эксплуатации удобного и экологичного средства передвижения велосипеда.

Как сделать электровелосипед из обычного велосипеда

Интерес к велосипедам не ограничен ни возрастом, ни социальным положением. Велосипед, долгое время сохраняясь в своей основе неизменным, периодически претерпевает некоторые конструктивные изменения. Смастерить, к примеру, электовелосипед своими руками из обычного велосипеда – мечта многих умельцев.

Особенности электровелосипеда

Приладив к обычному велосипеду электропривод, мы получаем электровелосипед. Всё просто и понятно. Его главная особенность – присутствие двигателя. Наличие двигателя сохраняет возможность покрутить педали, но лишь в крайних случаях.

На таком велосипеде приятно путешествовать, удобно преодолевать затяжные подъёмы, с небольшим процентом уклона, и ехать против ветра.Если сопротивление ветра или подъём мешают прибыть вовремя к месту назначения, можно, покрутив педали, сократить время пребывания в пути.

Оснастив свой электровелосипед, можно:

• увеличить скорость движения велосипеда по ровной местности;
• легко преодолевать крутые подъёмы;
• отказавшись от мощного двигателя, увеличить автономность аккумуляторных батарей;

При этом такой велосипед не лишает владельца возможности нагружать себя физически, наслаждаться тишиной во время поездок и дышать чистым воздухом.

О преимуществах и недостатках

Пробки, шум, аварии и загазованность – основные проблемы крупных и средних городов. В сложных условиях транспортного перенасыщения, велосипед с электроприводом получает заметное преимущество перед другими видами транспорта.

В ближайшие десятилетия собственное авто перестанет быть необходимостью, приоритеты перераспределятся в пользу транспорта с элекроприводом и приводом мускульного типа.

Достоинства электрических велоагрегатов:

1. Просты в обслуживании и управлении.
2. Не требуют прав на управление, регистрации и парковочных мест.
3. Можно совершать прогулки, путешествия или деловые поездки на большие расстояния.
4. Возможны длительные поездки малоподготовленным и возрастным путешественникам.
5. Езду на велосипеде с электроприводом чередуют с ездой при помощи мускульной силы – спортивная тренировка.
6. Если батарея разрядится, можно продолжать движение, используя возможность мускульного привода.

К недостаткам электровелосипедов относят:

1. Весят они больше обычного велосипеда.
2. Большая масса усложняет езду в режиме мускульного привода.
3. Стоят дороже обычных.

Обычный мопед с бензиновым двигателем становится менее привлекательным по сравнению с электроприводным велосипедом.

Основные компоненты и требования к ним

Основное отличие обычного велосипеда от электро – набор необходимых деталей, которые обеспечивают возможность передвижения без использования мускульной силы.

Для реконструкции обычного велосипеда в электровелосипед понадобится:

1. Электрический двигатель – подбирается в зависимости от предполагаемого режима эксплуатации и назначения электровелосипеда – скоростная езда, езда по ровной или холмистой местности, перевозка дополнительных грузов.
2. Электоконтроллер – прибор управления подачи и распределения нагрузки на двигатель. Отвечает за скорость движения. Котроллер следит за уровнем заряда аккумуляторов и сообщает водителю, если их состояние приближается к критическому минимуму.
3. Аккумулятор – батарея, питающая двигатель, под управлением контроллера. Отличаются по химическому составу заправки батареи, способности отдавать ток, ёмкости, сроку эксплуатации, весу и цене.
4. Регулятор скорости – прибор, с помощью которого водитель регулирует скорость передвижения. Регулятор устанавливается на руле велосипеда.

Дополнительное оборудование – детали, обеспечивающие комфорт и безопасность водителя. К ним относятся осветительные приборы, приборы навигации, сигнал и аварийная сигнализация.

Рама электровелосипеда претерпевает серьёзные нагрузки. Для её самостоятельного изготовления лучше использовать не алюминиевые, а стальные профильные трубы. Прочность стальных конструкций выше, а в обработке сталь проще. Разница в весе 3 – 5 кг для велосипеда не критична. Готовая рама обшивается материалом из пластика нужного цвета.

Выбор привода

Приводы классифицируют по месту расположения ведущего колеса.

Велосипед может быть:

• переднеприводный;
• заднеприводный;
• полноприводный.

При самостоятельном монтаже с использованием мотора-колеса проще в сборке переднеприводная модель. Установка мотор-колеса в разъёмы передней вилки занимает минимум времени. Иногда может потребоваться лёгкая проточка мест посадки оси колеса. Модернизация переднего привода сохраняет задний педальный привод неизменным.

При переднеприводном варианте, вес ведущего колеса компенсируется весом аккумуляторов, расположенных в районе багажника. Такой баланс делает езду и торможение менее опасными, снижается возможность заносов.

При установке мотор-колеса убедитесь в правильности направления его вращения. В случае ошибки возможно падение.

Заднеприводная модель для самостоятельной сборки менее привлекательна. Вносите изменения в конструкцию велосипеда при модернизации. При использовании мотор-колеса, процесс реконструкции упрощается, а при использовании внешних двигателей заднеприводный вариант остаётся единственно возможным.

Передача крутящего момента от двигателя к ведущему колесу осуществляется:

• фрикционно;
• методом ременно-цепной передачи.

Ременно-цепной способ наиболее распространён. Фрикционный способ больше подходит для детских машинок. На больших велосипедах фрикционная передача допускает пробуксовки, прорезиненый ролик быстро изнашивает покрышку колеса. Прижимное давление двигателя на шину, создаёт нагрузку на раму.

Выбор мотора

Подобрать двигатель для электровелосипеда важно и ответственно. Используют старый шуруповёрт с набором запасных батарей. Подойдёт завалявшийся в гараже ненужный стартер от автомобиля или болгарка.

Используют готовое колесо, внутри которого имеется электрический двигатель определённой мощности. Это мотор-колесо. Такие колёса выпускаются различного размера и с двигателями мощностью от 150 до 1000 Вт. К подходящему по характеристикам подбирается подходящий по мощности контроллер.

Двигатель для цепной и реверсивной передачи крутящего момента подбирается по напряжению и силе тока. Эти параметры зависят от желания мастера. Чем выше скорость, тем выше показатели. Чтобы развить скорость в 25 – 30 км/ч, мощность двигателя должна быть 350 – 400 ватт. Эти же параметры определяют дальность поездки.

Выбор и размещение аккумулятора

Батареи представлены на рынке следующей линейкой:

Популярный аккумулятор – литийионный (Li-ion). Кроме велосипедов, им комплектуются фотоаппараты, ноутбуки, телефоны. Это говорит о качестве и надёжности этого источника питания.

Уметь отличать аккумуляторы с нужными параметрами – достаточный минимум знаний, для самостоятельной сборки и эксплуатации электровелосипеда.

Свойства аккумуляторов зависят от химических свойств реагентов, которыми комплектуются батареи.

• номинальное напряжение;
• энергоёмкость;
• скорость заряда и саморазряда.

Производители указывают, какие предельные температурные условия не повлияют на заявленные характеристики источника питания. Литий-ионные аккумуляторы снабжены встроенным контроллером зарядки – разрядки.

Выбор контроллера

Контроллеры обеспечивают подачу питания от аккумулятора к двигателю. Электронный блок, преобразовывающий постоянный ток аккумулятора в переменный ток, необходимый для питания трёхфазного двигателя колеса. В процессе преобразования тока прибор сильно греется.

Это следует учитывать и размещать контроллер в месте, которое обеспечит ему хороший обдув.

1. Контроллер управляет скоростью движения электровелосипеда.
2. Непосредственное управление осуществляется при помощи ручки «газа», которая связана с контроллером и регулирует мощность двигателя.

Для безопасности в контроллерах для электровелосипедов производители устанавливают конструктивные ограничители скорости. Величина устанавливается в соответствии с требованием законодательства. Обычно скорость ограничена 25 км/ч.

Существуют встроенные контроллеры. Производители встраивают их внутри колеса-двигателя.

Особенности монтажа

Собрать качественный велосипед с электиропиводом при помощи комплекта необходимых деталей – дело не минутное.

Собранный самостоятельно велосипед должен:

• получиться удобным и функциональным;
• отвечать всем тем требованиям и пожеланиям, которые имели место в начале сборки.

Дорогая деталь электрооборудования – аккумуляторная батарея. К её выбору и установке надо отнестись с особым вниманием. Некоторые умельцы рекомендуют собирать АКБ самостоятельно, уверяя, что магазинные батареи сомнительного качества, а стоимость их завышена.

Для качественного крепления АКБ необходимо усиливать раму. Колёса для электровелосипедов изготавливаются усиленные, с двойным ободом и утолщёнными спицами. Такие нюансы следует знать, покупая любые детали на вторичном рынке.

Правила эксплуатации

Правила эксплуатации электровелосипеда определяют режим его использования, обслуживания и ремонта. Эти мероприятия обеспечат долгий срок службы транспортного средства, его надёжность и безаварийность поездок.

Правильная эксплуатация – максимальный пробег при минимальных затратах.

Каждый владелец транспорта с электроприводом старается учесть возможные факторы, препятствующие получению максимального КПД от составляющих электрического велосипеда.

1. Автономность аккумулятора напрямую зависит от температуры окружающей среды.
2. Ровная дорога – комфортная езда. Затяжные подъёмы быстрее садят аккумулятор.
3. Грунтовые дороги менее предпочтительны, нежели асфальтированные.
4. Слабо накаченные шины влияют на срок автономности аккумуляторной батареи.
5. Направление и скорость ветра влияют на время и расстояние безмускульного пробега электровелосипеда.
6. Излишняя загруженность и скорость езды скажется на расстоянии, которое удастся преодолеть без подзарядки АКБ.

Знать эти правила и использовать их во время поездок и путешествий – залог комфортного использования вело транспортного средства. Износ деталей и низкий КПД – причина несоблюдения нескольких простых и понятных правил эксплуатации.

Электровелосипед – универсальный вариант, с которым не придётся стоять в душных городских пробках и переживать о наличии парковочного места. С электровелосипедом проблемы цен на горючее не волнуют, так же как и оплата страховки и прохождение ежегодного технического осмотра. Поездка по городу превратится в маленькое самостоятельное путешествие. Путешествие, которое проходит в тишине и забавном состязании с лёгким попутным ветерком.

Источники:

https://gyrorating.ru/elektroskutery/kak-sobrat-elektroskuter-svoimi-rukami/
https://zextrem.com/zemlya/velosport/motor-koleso-dlya-velosipeda.html
https://www.pvsm.ru/velosiped/35940
https://velomania.su/velosiped/elektrovelosiped-svoimi-rukami-iz-dvigatelya-dvornika.html
