Как крепится крыло переднее на велосипед

Крылья для велосипеда — самая спорная тема для всяких велолюбителей и профи. Вело-мастера предпочитают катать без них. Но для обычных выездов по городу, да и за город велокрылья дают ряд преимуществ. У меня самого было, в общей сложности? 3 пары разного вида крыльев. Пока не нашёл идеальное крыло, но, к сожалению только заднее велосипедное крыло.

Оно крепится пластиковым зажимом и фиксируется на подседельной трубе. Идеально. Крутится туда сюда. Но это не критично. Зато крепление не отваливается.

На сайте Котовского расписано про крылья на велосипед более менее. Но не полностью. Давайте пробежимся по основным аргументам противников велосипедных крыльев.

1. Лишний вес. В одной из моих статей я выражал свое отношение к облегчению велосипеда, но вкратце — не надо заниматься дурью. По отношению к крыльям это означает, что в наше время все хорошие варианты щитков имеют совершенно приемлемые весовые категории. Металл в качестве материала давно ушел в прошлое.

2. Ухудшается аэродинамика. На мой взгляд, этот пункт мог бы быть использован только в гонках с раздельным стартом, где важна каждая секунда. В обычных покатушках, при нормальных скоростях влияние крыльев на аэродинамику исчезающе мало. Тем, кто реально ощущает негативный эффект, могу только посоветовать больше тренироваться и кушать.

3. Портится внешний вид. Тут ничего не могу возразить — для меня крылья на велосипеде отвратительны, и я ничего не могу с этим поделать. Замечу только, что я речь веду про спортивные байки, на ситибайках и турингах щитки смотрятся вполне гармонично.

4. Крылья не защитят от дождя, всё равно будешь мокрый. Звучит разумно, но только в случае ливня. Тем не менее, чаще всего у нас случаются небольшие дожди, которые не являются проблемой, так как велоформа сохнет на глазах. Совсем другое дело, когда поток воды с заднего колеса бьет аккуратно в филейную часть, промачивая памперс. Ехать с мокрым памперсом — занятие довольно неприятное, а на многих седлах и мучительное. Я уже не говорю про возможные проблемы со здоровьем.

На сайте lomasterclass.ru рассказано про разные виды велосипедных крыльев.

Виды крыльев и их эффективность

Стационарные короткие крылья

Как правило изготавливают из пластика. Они крепятся к раме или вилке или в одной точке болтом. Они примерно в полтора раза короче длинных крыльев. Стационарные короткие крылья близко расположены к покрышке и обеспечивают довольно неплохую защиту. Эти крылья имеют малый вес и хорошее крепление, однако плохо защищают от грязи передний переключатель и голени. Лично у меня были такие крылья и сломались весьма быстро. Крепления-таки были совсем не ахти.

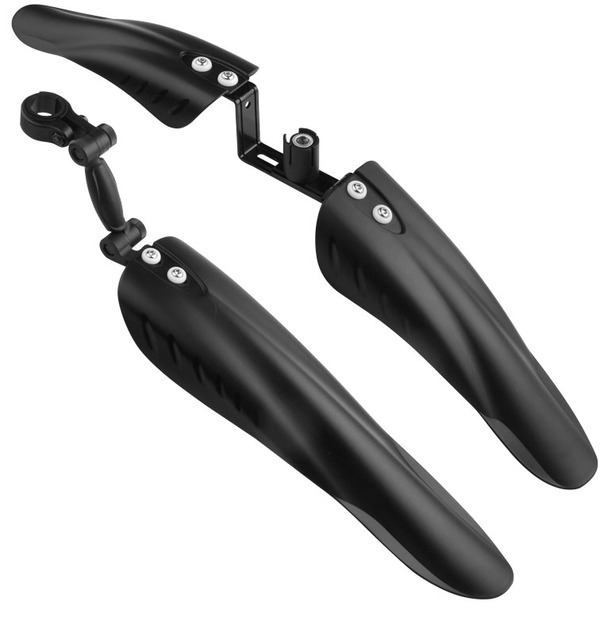

Быстросъемные короткие крылья

Изготавливают из пластика, Они крепятся к раме при помощи специального зажима. Расстояние между крылом и покрышкой составляет 10 – 20 см. Из-за этого уровень защиты намного хуже и грязь летит во все стороны. Быстросъемные короткие крылья нечувствительны к забиванию грязью между крылом и покрышкой, быстро снимаются при перевозке велосипеда. Но, с ними велосипедист будет испачкан в грязи. При слишком большой высоте такие крылья становятся бессмысленным аксессуаром, не выполняющим свою основную функцию. Пластиковое крепление на моём крыле отвались весьма быстро. Тоже не ахти вариант

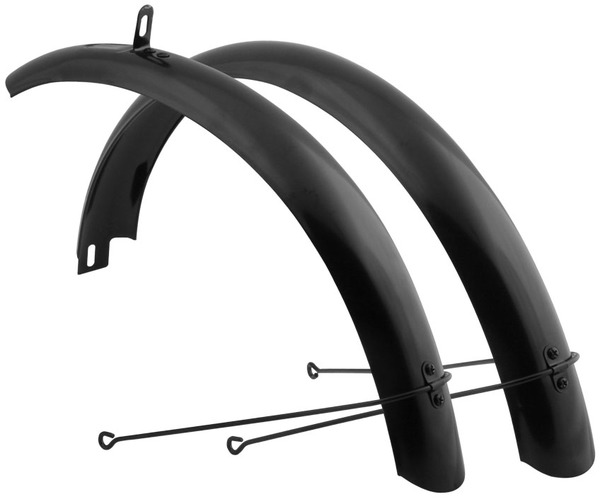

Стационарные длинные крылья

Изготавливаются из металла и металлопластика. Крепятся болтами к раме или вилке в трех местах. Обеспечивают максимальную защиту, потому что закрывают четверть окружности переднего колеса и половину окружности заднего колеса, а также близко расположены над покрышкой. Стационарные длинные крылья сзади могут совмещаться с багажником. При покупке таких крыльев надо учитывать, что они имеют большой вес. Ещё одним недостатком является то, что из-за небольшого расстояния грязь забивается между колесом и крылом. Поэтому такие крылья обычно устанавливают на дорожные и городские велосипеды.

Как видно идеальных крыльев для велосипеда не существует. Чем длиннее крыло и чем ближе оно расположено к колесу, тем лучше защита. Но, такие крылья не подходят например для кросс – кантри и других экстремальных дисциплин. При сильном дожде не помогут даже самые лучшие крылья. Экстремалам, для которых вода и грязь мелочи на пути к победе, они вообще не нужны.

Но у Котовского другое мнение насчёт шоссеров.

Крылья для шоссейных велосипедов и гибридов

Здесь вопрос внешнего вида еще важнее, чем в случае с горными байками. Существует очень изящный вариант, который почти не уродует шоссер — Crud RoadRacer Mk2 . Лично я еще не успел обзавестись, но мне порекомендовал это приятель-шоссейник.

Система легкосъемная и адаптивная, такие крылья на велосипеде почти не заметны. По словам моего знакомого, защищают от воды отлично.

Как вариант, можно поставить и классические SKS Race Blade . Такие я ставлю на гибрид, с наступлением сезона дождей в нашей Эстонии. Конструкция тоже легкосъемная, впечатления от нескольких лет эксплуатации положительные.

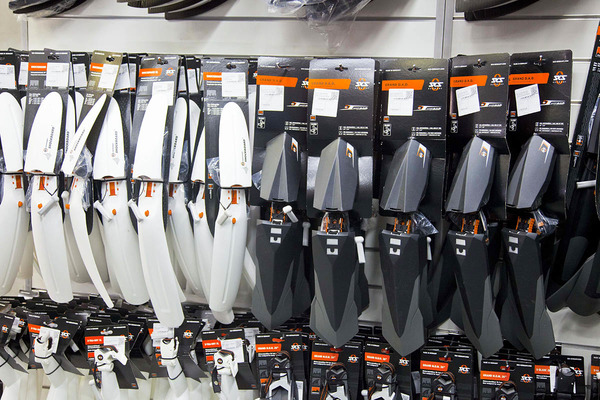

Как выбрать велосипедные крылья?

Установка крыльев

Установка крыльев на велосипед крайне проста, гораздо сложнее найти действительно хорошее крыло. Всё многообразие велосипедных крыльев можно разделить на два типа: стационарные и быстросъёмные.

Стационарные крепятся винтами к передней вилке и задним перьям. Для городских моделей продают большие велосипедные крылья, которые позволяют закрыть до половины окружности колеса (они обычно делаются металлическими и дополнительно фиксируются длинными «усами» из проволоки за наконечники осей колёс).

Следует обратить внимание на то, что чем длиннее крыло и чем ниже над колесом оно расположено, тем выше степень защиты от брызг и ниже проходимость: на сложных трассах грязь будет очень быстро забивать пространство под крыльями, усложняя движение.

Кстати, про установку этого типа велосипедных крыльев в картинках рассказали на сайте http://velotur.org

Итак, вот что было изначально, велосипед без крыльев.

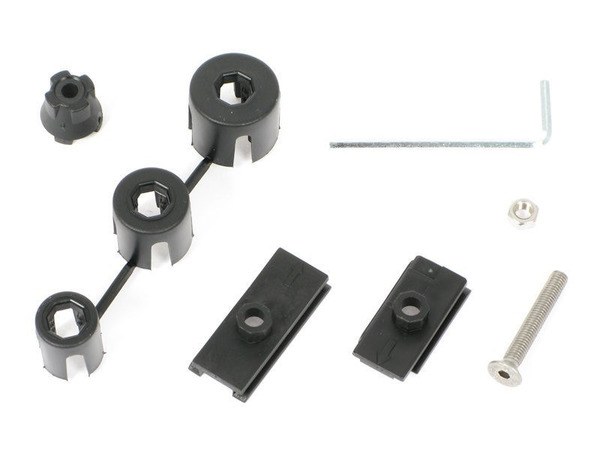

А вот набор для крепления одного крыла:

Теперь нужно закрепить стержни с велосипедным крылом по такой схеме:

Собираем крылья и они приобретают такой вид:

Перед установкой крыльев желательно полностью отключить ободные тормоза, чтобы не мешали.

Переднее крыло крепим в трёх местах: откручиваем белый отражатель и под его болт закручиваем первое крепление и два хомута пришлось насадить на отдельные болтики с большими шайбами, а не на ось переднего колеса, для чего они (хомуты), видимо, и предназначались.

Для заднего крыла подгибаем пластинку и крепим его в четырёх местах: два хомута закрепил как и в случаем с передним колесом, для третьего крепления понадобится болт на шесть, его нанизываем на пластину и трубку, соединяющую вилку заднего треугольника

и последнее в самом нижней части подседелой трубы:

В конце, возможно, потребуется небольшая корректировка установки крыльев, можно подвигать хомутами и другими креплениями, чтобы усадить крыло так, чтобы оно не тёрлось о колесо. И только потом закручиваем все болты до конца.

Итого, крылья установлены.

Установка быстросъёмных крыльев

Быстросъёмные крылья крепятся к рулевой трубе и подседельному штырю. Такие крылья обычно очень широкие, поэтому хорошо защищают в том числе и от боковых брызг. Главный недостаток у них, пожалуй, один: не все быстросъёмные задние крылья можно использовать вместе с багажником. Легкосъёмность крыльев не означает, что их будет легко украсть: крыло (что заднее, что переднее) цепляется не к велосипеду напрямую, а к креплению, и если само крыло снять можно очень быстро, то чтобы освободить крепление, нужно затратить время.

Также к крыльям можно отнести и специальный щиток, прикрепляющийся к раме велосипеда. Он-таки может улавливать какое-то количество грязи, летящей из-под переднего колеса.

Может статься, что на том месте, куда нужно крепить стационарное крыло, на вашем велосипеде уже установлен катафот (уголковый отражатель). Ничего страшного, как правило, длина болта позволяет закрепить оба аксессуара.

Установка переднего крыла

Обычно переднее крыло закрепляется в одной точке (если только у вас не конструкция с «усами»), заднее же может иметь два крепления: винтом прикручивается к раме и дополнительно нижней частью фиксируется к самому низу подседельной трубы (для этого на узком конце крыла может быть дугообразная защёлка). Разумеется, если на вашем велосипеде есть багажник, заднее крыло устанавливается под него. Чтобы оно меньше вибрировало и не смещалось при езде, можно резинками, стяжками или как-то ещё дополнительно притянуть крыло к багажнику.

Установка лёгкосъёмных крыльев

Установить легкосъёмные крылья тоже не составит труда. Крепёж-распорка переднего крыла втыкается снизу в рулевой стакан и затягивается регулировочным винтом. Всё. Теперь в паз вставляете крыло (до щелчка). Снимать и надевать впоследствии такое крыло — дело нескольких секунд, но в зависимости от конструкции могут быть некоторые проблемы, главная из которых — люфт. Возможно, потребуется самостоятельно, что называется, «доработать конструкцию напильником»: как именно — смотрите по ситуации.

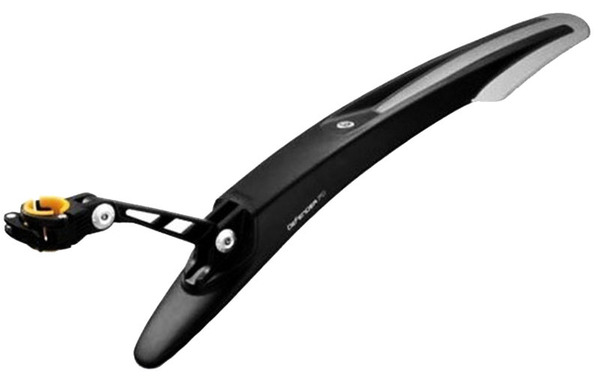

Крепёж заднего легкосъёмного крыла фиксируется на подседельном штыре. Если штырь слишком гладкий, то без прокладки из резины, повышающей трение, во время езды крыло может смещаться. Кроме того, если крыло недостаточно жёсткое, оно может ещё и дёргаться из стороны в сторону, поэтому выбирайте модель по шире. У легкосъёмного заднего крыла есть одно важное достоинство: в зависимости от конкретной ситуации можно легко изменять расстояние до колеса и угол наклона крыла.

Помните, что вы можете подобрать самые хорошие крылья (а может быть, даже улучшить их брызгоулавливающие свойства, прикрепив к концам крыльев куски пластика), но они всё равно не защитят вас от брызг автомобилей слева, а спину (или рюкзак на ней) — от дождя сверху. Поэтому для комфортной езды в мокрую погоду рекомендуем обзавестись чехлом для рюкзака и/или дождевиком. Также обратите внимание на велошлемы с козырьками.

И еще одно видео про обзор и установку крыльев от Автора:

Важная деталь в конструкции велосипеда — это, несомненно, крылья. Грамотно подобранные и установленные, они способны защитить владельца от камней и комьев грязи, летящих из-под колес. Эти аксессуары станут подспорьем любителям езды по бездорожью или в ненастную погоду.

Виды велосипедных крыльев

Стационарные. Подходят для прогулочных и городских велосипедов. Хорошо защищают от грязи и водяных брызг.

Степень защиты от погодных «сюрпризов» напрямую зависит от длины крыла и его расположения над колесом. Чтобы грязь не забилась в пространство под крылом, лучше, если оно будет длинным и максимально плотно прилегающим к колесу.

Стационарные крылья могут быть и короткими. Изготавливают их, как правило, из пластика. Они гораздо короче длинных крыльев. Также как и длинные крылья, короткие плотно прилегают к колесу и обеспечивают надежную защиту от брызг. С грязью же переднему короткому крылу справиться будет проблематичнее, чем его длинному собрату. По долговечности в использовании короткие крылья уступают длинным.

Быстросъемные. Являются, в основном, атрибутами горных велосипедов. Не предусмотрены для езды по лужам.

Помимо функциональности, эти виды крыльев отличаются способами крепления. Стационарные крылья прикрепляются к раме и вилке с помощью винтов. В то время как их быстросъемные аналоги имеют специальные защелки, помогающие с легкостью снимать и устанавливать крылья.

Установка стационарных крыльев на переднее колесо

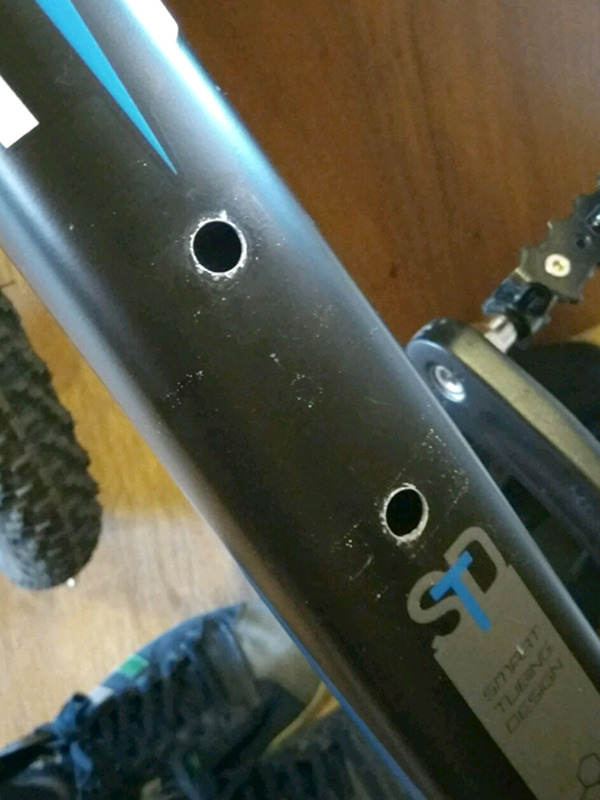

Конструкция большинства велосипедов предусматривает дополнительные отверстия для крепления крыльев. Кроме того, велосипедные аксессуары (крылья не исключение) оснащены всеми необходимыми креплениями.

Крыло крепится к верхней части вилки при помощи кронштейна (находится в верхней части крыла), болта и гайки. Если крыло оснащено «усами», их также необходимо прикрепить к нижней части вилки. Производится эта процедура аналогично предыдущей: отверстие в наконечнике «уса» вводится в отверстие вилки и крепится при помощи винта и гайки.

Установка быстросъёмных крыльев

Некоторых велосипедистов может ввести в заблуждение понятие быстросъемности крыльев. Это отнюдь не означает, что такой аксессуар с легкостью можно украсть. Особенности установки быстросъемных крыльев в том, что они цепляются не напрямую к велосипеду, а к креплению, освободить которое будет не самым быстрым делом.

В рулевой стакан вставляется распорка переднего крыла, после чего затягивается винтом. Затем крыло вставляется в паз до характерного щелчка. Надевать и снимать такое крыло в дальнейшем не составит особого труда.

В среде велосипедистов и по сей день ведутся жаркие споры о целесообразности использования крыльев. Идеальные по всем параметрам крылья найти практически невозможно. Длинное крыло, обеспечивающее максимальную защиту, не подойдет для экстремальных видов велоспорта. От сильного дождя не уберегут даже самые лучшие велосипедные крылья. Однако, прочно установленные крылья — это немаловажный фактор, обеспечивающий владельцу велосипеда определенную степень комфорта.

Легко догадаться, что «стандартных» и «обычных» крыльев в природе не существует. Все они отличаются по нескольким параметрам.
1. По диаметру и ширине покрышки
2. По местам для крепления на велосипеде
3. Крылья для велосипедов без крепежей на раме
4. Полноразмерные по материалу изготовления
5. Подбор крыльев по способу крепления
6. Экзотические и самодельные варианты крыльев

Подбор крыльев по диаметру и ширине покрышки
В первую очередь, крылья выбираются по диаметру колеса, который вы можете узнать, посмотрев сбоку на покрышку. Ведь они все такие разные – от 12 до 29 дюймов. Узнав его, можно смело идти в магазин и просить показать все возможные варианты под ваш размер колеса.

Однако не диаметром единым отличаются крылья. Смотрите на ширину крыла, чтобы оно целиком могло закрыть вашу покрышку. Особенно это касается горных велосипедов, где покрышки могут быть весьма широкими, а уж тем более это касается фэтбайков.

Подбор крыльев по местам для крепления на велосипеде
Определившись с диаметром и шириной, посмотрите на вашу раму и вилку. Есть ли там отверстия для крепления крыла? На вилке они должны быть на горилле (перемычке, соединяющей 2 части вилки) и внизу, где крепится колесо. На раме также отверстия (или «ушки») должны быть рядом с местом крепления колеса к раме, в перемычке, соединяющей верхние перья рамы, а также внизу на перемычке, соединяющей нижние перья рамы.

Если отверстия есть, то смело берите комплект полных крыльев – это будет самый практичный вариант. Максимум, что может испачкаться – это ваша обувь. Хотя и это можно предотвратить, поставив брызговик (он может идти в комплекте). Переживать по поводу внешнего вида велосипеда не стоит, даже если у вас горный велосипед. Не самый крутой внешний вид велосипеда с крыльями легко компенсируется вашим опрятным внешним видом вне зависимости от количества воды и грязи на вашем пути.

Крылья для велосипедов без крепежей на раме
Если у вас горный двухподвес или хардтейл без крепежей на раме, то для вас у нас плохие новости. Полностью защититься от грязи и воды не получится в силу отсутствия необходимых крепежей для установки полных крыльев. Но уберечь от тотальной стирки вас смогут быстросъёмные крылья.

С такими крыльями одежда ниже пояса будет всё равно грязной, но если вы ехали на встречу с девушкой, то можно спрятаться за куст и подарить ей цветы оттуда. Ведь выше пояса вы будете выглядеть впечатляюще хорошо.
Вообще, конечно, на горных велосипедах крылья не являются самым практичным аксессуаром и редко обеспечивают полную защиту. Это не касается городских велосипедов, складных, а также круизёров. Там крылья — необходимый элемент, без которого невозможно представить такие велосипеды, ведь они комплектуются крыльями штатно с завода. Правда, не всегда вас могут устроить предлагаемые производителем крылья. Ведь даже полноразмерные крылья имеют существенные отличия, в первую очередь, по материалу.

Отличия полноразмерных крыльев по материалу изготовления
Стальные .

Пожалуй, самый непрактичный вариант. Единственный их плюс – они дешёвые. Всё остальное – минус. Имеют большой вес, значительно утяжеляя велосипед. На тряске очень ненадёжные – крепление в виде уголка так и норовит отвалиться от крыла и часто с успехом это делает. При езде создают надоедающий шум, постоянно брякают, требуют частой подтяжки соединений.
Алюминиевые . Легче металлических, но встречаются весьма редко по вышеуказанным причинам, а стоят гораздо дороже.
Пластиковые . Тоже довольно редкий вариант. Они значительно легче металлических, недорогие, но тоже не слишком надёжны.
Металлопластиковые .

Самые популярные, надёжные и лёгкие. Благодаря тонкой основе из металла и поверхности из пластика имеют высокую прочность, гораздо меньше трескаются от множества неровностей, довольно упругие.

Остальные крылья отличаются по способу крепления
Быстросъёные .

Переднее крыло крепится в шток вилки снизу. Пластиковая втулка вставляется внутрь, а благодаря распорному механизму прочно там закрепляется. Заднее же крыло крепится к подседельному штырю с помощью хомута из высокопрочной ткани. Снять оба крыла можно за 5 секунд, из-за чего они и получили своё определение.

Простое крепление .

Переднее крыло крепится с помощью винта к горилле вилки. Заднее крепится либо только на перемычку между верхними перьями рамы, либо может иметь дополнительный зацеп к подседельной трубе рамы.

Экзотические и самодельные варианты крыльев
Такие крылья могу защитить только небольшую часть тела, но они имеют место быть.
Щиток на раму заберёт на себя часть грязи, направляемой на вас выше пояса.

Щиток на вилку заберёт на себя часть грязи, предназначенной для попадания на ваше лицо, а также защитит рабочую поверхность вилки от сильного износа.

Проставка между гориллой и короной вилки также призвана отстоять чистоту вашего лица.

Щиток на седло оставит вашу пятую точку в сухости и чистоте.

Большую часть экзотических «крыльев» можно сделать своими руками. Помните передачу «Очумелые ручки», где 2 мужика собирали из пластиковых бутылок и пакетов Ладу Приору? Так вот, как минимум вы сможете из пластиковых бутылок собрать себе крылья с необходимой вам защитой. Если на велосипед встают только быстросъёмные крылья, можно их дополнить самодельным крылом из пластика. Также для небольших щитков может подойти крепкая папка из канцелярского магазина. Вам останется только нарезать необходимую форму и с помощью нейлоновых стяжек установить на велосипед.

Отличное видео про крылья своими руками.

Популярность велосипедов среди населения вынуждает владельцев такого транспортного средства знакомиться с особенностями его технического обслуживания. Многих интересует вопрос – нужно ли устанавливать крылья на велосипед, причем, на этот вопрос однозначного ответа никто не даст – все зависит от индивидуальных предпочтений.

Обычно, любители горных/скоростных велосипедов не устанавливают крылья на свое транспортное средство – они утяжеляют конструкцию, что автоматически снижает скоростные и маневренные возможности велосипеда. А вот для использования велосипеда в условиях городской жизни крылья будут весьма кстати – они как минимум защитят от грязи и водных брызг одежду велосипедиста, а это уже не мало.

Виды крыльев на велосипед

На рынке представлено несколько видов рассматриваемой детали велосипеда, поэтому нужно заранее получить информацию о каждом из них. Итак, в торговых точках покупателям предлагают три вида крыльев для велосипеда:

короткие стационарные;
короткие быстросъемные;
длинные стационарные.

Стационарные короткие

Это, пожалуй, самый распространенный вид крыльев для велосипеда. Крепятся они к вилке или раме с помощью болта. Стоит отметить, что защитить от грязи и воды в полном объеме они не смогут (этот факт может оказаться существенным), но зато они очень легкие и практически не меняют вес всей конструкции транспортного средства.

Быстросъемные короткие

Они изготавливаются из пластика, отличительная характеристика быстросъемных коротких крыльев – их мобильность. Крепятся рассматриваемые велосипедные крылья с помощью специальных зажимов – именно это и обеспечивает быструю установку и быстрый съем этой детали без использования каких-либо специфических инструментов.

Профессиональные велогонщики очень часто используют именно короткие быстросъемные крылья для своего двухколесного транспортного средства, хотя уровень защиты от грязи и воды будет минимальным.

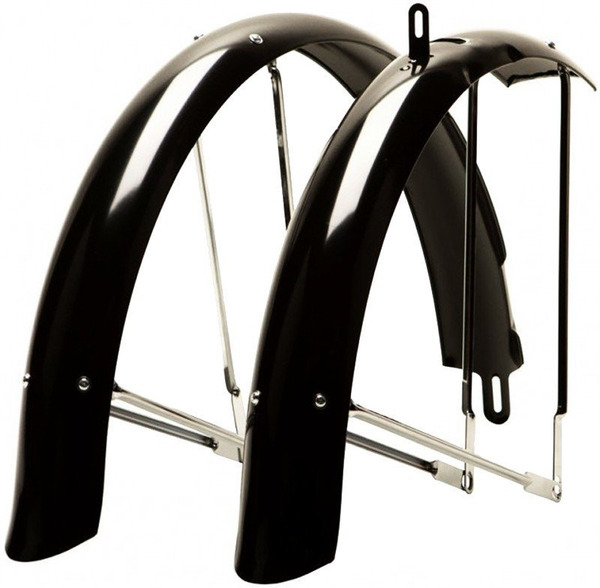

Длинные стационарные

Такой вид крыльев считается классическим и самым надежным/практичным. Устанавливаются они с помощью болтов, причем к вилке и раме крепятся в трех точках. При правильном выборе ширины длинных стационарных крыльев защита велосипедиста от грязи и воды будет на высоком уровне.

Изготавливают такой вид рассматриваемой велосипедной детали из металла, используют для дорожных и шоссейных транспортных средств.

Как установить крылья на велосипед

Установить быстросъемные крылья на двухколесное транспортное средство можно самостоятельно. Делается это буквально двумя движениями – крыло просто устанавливается на место и зажимом крепится (одним нажатием). Что касается стационарных крыльев, то тут нужно будет приготовиться к несколько сложному процессу.

Обратите внимание: специалисты утверждают, что стационарные крылья на велосипед нужно ставить в паре. Если планируется в последующем установить задний багажник, то сначала устанавливается крыло. В случае присутствия багажника, перед работой с крыльями, его нужно снять.

На велосипеде подразумевает наличие и, конечно же, просто необходимы надежные и качественные крылья . Как мы уже писали ранее, в мокрую погоду наличие крыльев гораздо более важно, чем наличие хорошей одежды. Ведь большинство грязи будет лететь на Вас именно из под колёс велосипеда.

Для того, чтобы изолировать себя от этой грязи, нужно установить крылья на велосипед .

Возникает рациональный вопрос – как установить крылья на велосипед ? Сделать это очень просто , но я с удивлением обнаружил, что не только новички немного теряются, когда им нужно решить эту проблему. Даже люди с приличным опытом катания не всегда понимают, как приделать крылья к современному велосипеду.

Начать следует с выбора правильных крыльев для велосипеда. Какие такие «правильные» крылья нужно выбрать и как это сделать?

Для выбора велосипедных крыльев необходимо учитывать несколько факторов: вес крыльев, надежность крепления к велосипеду, стиль Вашего катания и степень защиты . Максимальную степень защиты имеют полноразмерные крылья, но эти крылья совсем не подходят для катания в экстремальных и околоэкстремальных стилях.

Для агрессивных дисциплин подойдут быстросъёмные крылья, типа легендарных crusher . Такие крылья не обеспечивают достаточной защиты от грязи, но большую часть смогут отсеивать.

Существуют ещё и промежуточные варианты велосипедных быстросъемных крыльев, которые подходят для катания в стиле кросс кантри и простого катания по городу.

Вопреки распространенному мнению, быстросъемные крылья также могут обеспечивать неплохую защиту . Если Вы хотите получить максимально возможную степень защиты от съемных крыльев, необходимо выбирать крылья от известных производителей и подбирать размер, соответствующий размеру Вашего колеса. Также, запомните – крылья большего размера можно использовать на колесах меньшего диаметра, а наоборот не очень получится. Также при выборе крыльев нужно учитывать их ширину. Она должна быть достаточной, чтобы поток грязи полностью поглощался щитком.

Теперь про вес крыльев и их надежность . Надежность крыльев определяется качеством крепления крыла к велосипеду и качеством материала, из которого крыло изготовлено. На рынке существует большее количество бюджетных крыльев, которые изготавливаются из ломкого и хрупкого пластика. Это не надежный и даже опасный вариант. Хорошим вариантом являются более пластичные материалы, например как в крыльях sks blade .

Как всегда в велосипедном мире, чем выше надежность и ниже вес, тем выше стоимость. Крылья имеют совершенно разный вес, именно поэтому нужно внимательно изучить этот вопрос при выборе.

Крылья устанавливаются на современный велосипед разными способами . Самые распространенные способы сегодня, это:

В случае отсутствия крепления есть несколько приемов, которые позволят поставить крылья почти на любой велосипед . Первый прием – это использование якоря для крепления крыла в штоке вилки, вместо резиновой пробки. Этот вариант крепления намного более надежен, нежели пробка. Якорь удержит гораздо более тяжелое крыло. Установить якорь очень просто – снимите переднее колесо, переверните велик и вбейте в трубу вилки обычный якорь. Мало того, я рекомендую использовать этот вариант всегда , когда вы сталкиваетесь с резиновой пробкой или прочим креплением в шток вилки. Есть здесь одна проблема – иногда шток вилки внизу отличается от внутреннего диаметра штока вилки в верху. В этом случае якорь не спасет и придётся использовать стандартный вариант.

Второй приём – это крепление крыла посредством металлических хомутов. Такой хомут позволяет зафиксировать как центральную точку крыла (например, на горилле вилки), так и дуги креплений. Используя металлические хомуты нужно подумать о сохранности покрытия велосипеда или вилки.

Сжимающийся хомут повредит покрытие, именно поэтому нужно предусмотреть какие-то проставки или защитные наклейки.

Используя эти советы можно поставить крылья практически на любой велосипед.

Теперь подведем небольшой итог и в качестве заключения отметим общие важные правила , которые позволят добиться хорошего результата при установке крыльев.

Всегда помните о надежности конструкции. Крыло н ив коем случае не должно отвалиться при движении! В лучшем случае – это потеря крыла.
Крыло не должно мешать движению, рулению и цепляться за ноги при поворотах. Также крыло не должно мешать работе подвески. Достаточно внимательнейшим образом изучить положение крыла.
Крыло нужно ставить как можно ближе к колесу, но не забывать пункт 1.
Крыло должно быть не уже, чем покрышка.

Соблюдайте эти правила, и вы легко установите крылья на любой велосипед, а поездки в самую гадкую погоду будут приносить только радость!

Установка переднего крыла на велосипед. Как установить полноразмерные крылья на горный велосипед, если нет отверстий для крепления на раме

Мастер делится опытом покупки и установки вело крыльев на горный велосипед. Крылья для велосипедов бывают разной ценовой категории, но мой велосипед проходит в сезон не более 500 км и покупка на несколько лет простых бюджетных крыльев вполне оправдана. Вело крылья были куплены в интернет магазине и быстро доставлены. Инструкция установки крыльев своими руками на велосипед, настройки их положения и преодоление трудностей неожиданного «сюрприза» рассмотрены ниже с фото и видео.

За или против установки крыльев

Если вы не спортсмен и не полный фанат маунт байка, то установка крыльев обязательна. Крылья для велосипеда определяются типом велосипеда и его назначением. Положительные стороны установки крыльев:

Это защита от брызг и налипающей грязи на вас и на детали велосипеда;
Правильно подобранные крылья улучшают внешний вид велосипеда и даже повышают его безопасность на дорогах;
Увеличивается срок между профилактикой и настройками горного велосипеда;
Велосипед меньше ломается, отказывает и реже моется.

К недостаткам можно отнести:

Крылья тоже ломаются, как при езде, так и при парковке и транспортировке;
Крылья могут создавать трудности при хранении и транспортировке.

Правда часть этих трудностей может быть устранена установкой быстросъемных крыльев.

Крылья для велосипеда можно разделить на два класса:

стационарные;
быстросъемные.

Исходя из вышеуказанных особенностей можно остановиться на выборе подходящих крыльев.

Как установить велокрылья на горный велосипед своими руками

О популярности велосипедов говорить не буду. Мой велосипед двух подвес используется для прогулок в лесу, поездок на озеро, за грибами и на рыбалку. В местах его движения только лесные тропы и грунтовые дороги, местность сильно пересеченная. К сожалению крылья ломаются, в моем случае заднее крыло прослужило почти 5 лет и было сломано кем то на парковке. Пытался починить это крыло. Но надежного результата не получил, срок службы не раз починенного заднего крыла в месте крепления был не более 1 месяца. Новые крылья хотелось поставить повеселее прежних. Были заказаны через интернет крылышки красивого салатного цвета с разницей в цене ближайшего вело магазина почти в три раза. Получив посылку через две недели приступил к установке крыльев. Пакет с деталями содержал все необходимые комплектующие и даже инструмент для сборки — маленький шестигранный ключик. На этикетке инструкции показаны все основные этапы сборки и установки крыла. Предварительная сборка выявила недостаток набора крыльев. Наверное мне не повезло. Сюрприз от дядюшки Ляо заключался наличием в комплекте трех шайб диаметром большим посадочного места для них. Пришлось проявить смекалку. Стянул гайками все три шайбы на винте с барашком из комплекта. Уменьшил диаметр шайб обтачиванием шайб на наждачном круге. Доработка удалась, все шайбы встали на свои посадочные места и процесс сборки пошел дальше.

Ремонт велокрыла Инструкция по установки

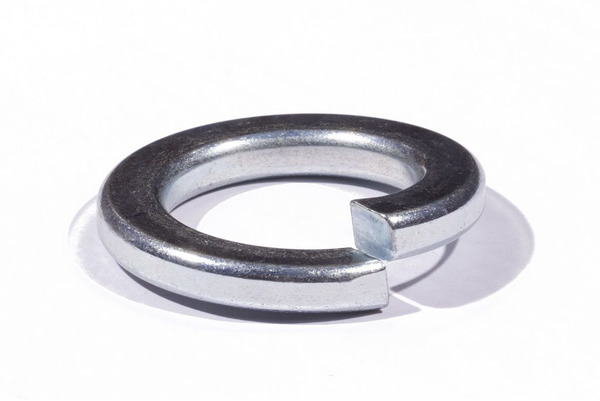

Набор велокрыльев Втулка и хомут Сюрприз шайба Шайба крепления хомута Шайба крепления хомута Шайбы зажаты на винте

Сначала был собран узел крепления заднего крыла. Смотрите видео.

Далее проверил сборку переднего крыла. Две половинки крыла фиксируется на крепежной площадке. Площадка в свою очередь легко крепится и фиксируется на втулке. Распираемая втулка фиксируется в колонке. В комплект входит три детали втулки различного диаметра. Смотрите фото. Деталь втулки зажимается в колонке винтом, который закручивается шестигранным ключом.

Вело крылья

Почти всегда свежекупленный велосипед представляет собой конструкцию типа «рама + два колеса + звонок» — это, что называется, базовая комплектация, «садись и поезжай».

Дополнительные аксессуары вы можете выбрать на свой вкус. Без некоторых, таких как, например, багажник, подножка, велокомпьютер, можно вообще обойтись, с покупкой зеркала настоятельно рекомендуем не откладывать, а вот крылья, если вы планируете кататься не только в сухую погоду, лучше купить сразу. Поверьте, ваша футболка скажет вам огромное спасибо за это на первой же покатушке по городу после дождя!

Установка крыльев

Установка крыльев на велосипед крайне проста, гораздо сложнее найти действительно хорошее крыло. Всё многообразие можно разделить на два типа: стационарные и быстросъёмные.

Стационарные крепятся винтами к передней вилке и задним перьям. Для городских моделей продают , которые позволяют закрыть до половины окружности колеса (они обычно делаются металлическими и дополнительно фиксируются длинными «усами» из проволоки за наконечники осей колёс).

Установка быстросъёмных крыльев

Теперь, собственно, небольшой рассказ о том, как установить крылья на велосипед. Небольшой, потому что почти всегда велоаксессуары снабжены не только всеми необходимыми креплениями, но и инструкцией по установке, часто со схемами. Замечание для владельцев ободных тормозов: перед установкой крыльев ослабьте их. Может статься, что на том месте, куда нужно крепить стационарное крыло, на вашем велосипеде уже установлен катафот (уголковый отражатель). Ничего страшного, как правило, длина болта позволяет закрепить оба аксессуара.

Установка переднего крыла

Разумеется, если на вашем велосипеде есть багажник, заднее крыло устанавливается под него. Чтобы оно меньше вибрировало и не смещалось при езде, можно резинками, стяжками или как-то ещё дополнительно притянуть крыло к багажнику.

Установка лёгкосъёмных крыльев

Поэтому для комфортной езды в мокрую погоду рекомендуем обзавестись чехлом для рюкзака и/или дождевиком. Также обратите внимание на велошлемы с козырьками. Ну и ещё немного полезных советов общего характера.

Во время дождя ухудшается видимость, поэтому включите задний красный фонарь. На мокрой дороге хуже сцепление с асфальтом, поэтому не разгоняйтесь, особенно перед поворотом. И самое главное — опасайтесь луж: они скрывают ямы и выбоины.

Влетев даже на небольшой скорости в одну из них, вы можете упасть и травмироваться сами или повредить свой велосипед, пробив колесо или погнув обод.

Верите или нет, но отношение к такому простому аксессуару, как велосипедные крылья – один из самых главных предметов спора на велофорумах.

С одной стороны — вело-фетишисты и примкнувшие к ним «яспортсмены», утверждающие, что щитки портят внешний вид и аэродинамику байка, с другой — обычные покатушечники, не представляющие себе езды в нашем климате без этого полезного дополнения.

Несмотря на то, что я отошел от фетишизма, должен признаться, что остаюсь в первой категории. ? До сих пор не могу спокойно смотреть на шоссер или горный байк с полноразмерными крыльями. Насчет аэродинамики аргумент мне всегда казался надуманным, но ухудшение внешнего вида — на лицо. Умом все понимаю, но сердцем принять — не могу. ?

Но я-то уже человек испорченный, поэтому рекомендую своим читателям, кто только в начале велосипедной карьеры, не верить догмам, пропагандируемым на форумах. Самое главное — это практичность и целесообразность.

Катать на велосипеде в нашем климате без крыльев — это всегда лотерея, сколько раз я возвращался насквозь промокшим и грязным только из-за того, что начавшийся дождик намочил грунт в лесу. Тем не менее, склонные к фетишизму граждане согласны выглядеть так, как гонщики на дистанции Париж-Рубе.

В данной статье я не агитирую ни за, ни против велосипедных щитков — это дело абсолютно хозяйское. В конце концов, мокнуть (или не мокнуть) каждому придется лично, поэтому выбор за вами. Просто замечу, что не стоит агрессивно отстаивать свою точку зрения на форумах или общих покатушках, с какой стороны бы вы не находились в данном вопросе.

Давайте пробежимся по основным аргументам противников велосипедных крыльев.

1. Лишний вес . В одной из моих статей я выражал свое отношение к , но вкратце — не надо заниматься дурью. По отношению к крыльям это означает, что в наше время все хорошие варианты щитков имеют совершенно приемлемые весовые категории. Металл в качестве материала давно ушел в прошлое.

2. Ухудшается аэродинамика . На мой взгляд, этот пункт мог бы быть использован только в гонках с раздельным стартом, где важна каждая секунда. В обычных покатушках, при нормальных скоростях влияние крыльев на аэродинамику исчезающе мало. Тем, кто реально ощущает негативный эффект, могу только посоветовать больше тренироваться и кушать.

3. Портится внешний вид . Тут ничего не могу возразить — для меня крылья на велосипеде отвратительны, и я ничего не могу с этим поделать. Замечу только, что я речь веду про спортивные байки, на ситибайках и турингах щитки смотрятся вполне гармонично.

4. Крылья не защитят от дождя, всё равно будешь мокрый . Звучит разумно, но только в случае ливня. Тем не менее, чаще всего у нас случаются небольшие дожди, которые не являются проблемой, так как велоформа сохнет на глазах. Совсем другое дело, когда поток воды с заднего колеса бьет аккуратно в филейную часть, промачивая памперс. Ехать с мокрым памперсом — занятие довольно неприятное, а на многих седлах и мучительное. Я уже не говорю про возможные .

Я рекомендую всем, кто катает на ситибайках, турингах и прочих утилитарных велосипедах, поставить полноразмерные крылья и закрыть этот вопрос. На таком типе двухколесного транспорта всегда есть крепления — это отверстия для болтиков на дропаутах (около колесных осей), сверху на вилке и на верхних перьях рамы сзади.

Ширина щитка должна полностью перекрывать покрышку. Важный момент — брызговики, без них вода с переднего колеса будет мочить обувь. Можно не мудрствовать и купить самые дешевые крылья, которые найдете в ближайшем веломагазине.

Теперь перейдем к спортивным велосипедам. Существует много легкосъёмных решений, которые могут помочь ездоку в дождливую погоду.

Крылья для горных велосипедов

Полноразмерные крылья, помимо того, что смотрятся дико и неспортивно, неприемлемы для мтб по причине забивания грязью зазоров между протектором и самим щитком. Поэтому, если вы используете свой байк по назначению, то могу порекомендовать хороший комплект, которым пользуюсь сам:

Переднее крыло
Заднее крыло , рекомендую брать версию для найнеров, даже если у вас 26″
Щиток на нижнюю трубу рамы , защищает от брызг снизу от переднего колеса.

Кстати, можно обойтись без переднего крыла, если воспользоваться вот такой экзотической штукой . Она будет перехватывать брызги, которые забрасываются передним колесом вперед, подхватываются встречным потоком воздуха и направляются в лицо велосипедисту.

Этот кусок неопрена реально работает, проверено на себе. Конечно, защищает хуже, чем крыло, но если не хотите портить внешний вид фетишистского байка — эта штука для вас.

Крылья для шоссейных велосипедов и гибридов

Здесь вопрос внешнего вида еще важнее, чем в случае с горными байками. Существует очень изящный вариант, который почти не уродует шоссер — Crud RoadRacer Mk2 . Лично я еще не успел обзавестись, но мне порекомендовал это приятель-шоссейник.

Как вариант, можно поставить и классические SKS Race Blade . Такие я ставлю на гибрид, с наступлением сезона дождей в нашей Эстонии. Конструкция тоже легкосъемная, впечатления от нескольких лет эксплуатации положительные.

В общем, думайте своей головой, не принимайте на веру чужие догмы. Если вы считаете, что на вашем велосипеде должны постоянно стоять полноразмерные крылья — так тому и быть, а все рассуждения фетишистов о внешнем виде (типа моих) посылайте подальше.

Чтобы комфортно катать, озаботьтесь , которую я советовал недавно, вроде бы даже скидки еще действуют. Дожди за окном — это совсем не повод, чтобы ставить байк в стойло, главное — правильно экипироваться.

Друзья, давайте не будем теряться на просторах интернетов! Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое., пожалуйста.

Чтобы не потерять этот сайт из виду: — вы получите извещение о выходе новой статьи на емейл. Никакого спама, отписаться можно в пару кликов.

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Установка велосипедных крыльев необходимо, в первую очередь, для полноценной эксплуатации транспортного средства, которая не ограничивается погодными условиями. Несмотря на универсальность велосипеда в применении, выбрать подходящее, а самое главное — качественное крыло, достаточно сложно.

Необходимо понимать, что такие аксессуары не всегда поставляются с велосипедом, а на выбор представлены быстросъемные и стационарные модели, которые отличаются принципом крепления, конструкцией и, конечно, же, областью применения.

Не стоит забывать о конструкционных особенностях обычных шоссейных велосипедов, на которые могут быть установлены лишь стационарные модели крыльев. Последние могут быть выполнены из пластика, но с аналогичной перьевой системой крепления.

Какой нужен инструмент для установки:

отвертка (желательно наборная модель);
торцевой или накидной ключ на 9-10.

Перечень небольшой, но и работа предстоит лишь с уже готовыми изделиями, которые имеют в комплекте оригинальные системы крепления.

Как установить быстросъемные крылья на спортивный велосипед?

Начинать нужно со сборки переднего крыла, в основу которого положена металлическая пластина. Одевают части крыла с одной и другой стороны. Та что подлиннее устанавливается на нижнюю часть.

Получается заготовка разборного крыла. Для ее монтажа на раму велосипеда необходимо взять болты и гайки из комплекта. В готовом виде это распорка. Для ее сборки на болт одевают шайбу и продевают с нижней части металлической пластины. Две части распорки нужно разместить со стороны вышедшего болта.

На одной части распорки уже имеется нарезанная резьба, поэтому ее просто закрепляют.

На данном этапе, сильно фиксировать собранный механизм крепления пока не нужно.

Следующий шаг — поиск втулки на нижней части передней вилки. Некоторые производители могут маскировать ее пластиковой заглушкой, которая предотвратит попадания грязи в процессе эксплуатации без защитного крыла.

В нашем случае, именно в эту втулку и нужно установить крыло. Закручивая винт, продетый через ранее упомянутую монтажную пластину, можно регулировать расширение распорки, что позволит подогнать ее под внутренний диаметр втулки. Если, после максимального закручивания, ширина распорки окажется недостаточной, используют дополнительный расширитель, который, практически всегда, идет в комплекте с приобретенным аксессуаром.

Если дополнительного расширителя нет, можно использовать обычную полоску из резины, предварительно вырезав ее из старой велокамеры.

Добившись нужного уплотнения во втулке, используя отвертку заворачивают крепежный болт максимально плотно.

Установка заднего быстросъемного крыла

По сути, это продолжение вышеупомянутых работ, но в отношении уже заднего колеса. Нужно подготовить заднее колесо. Для этого остался небольшой комплект запчастей.

Квадратные гайки вставляют в пазы пластикового хомута с обеих сторон. Они нужны для фиксации длинных болтов. Последние продеваются через оставшуюся удлинительную деталь и закручиваются, тем самым создав крепление нужной длины.

Далее, необходимо взять крыло и поставить на него пазу для держателя. Она также фиксируется винтом с шайбой. Берем следующую деталь и вставляем в нее штифт с резьбой. Получившеюся заготовку прикручиваем к базе, где заранее был выведен винт.

Вышеупомянутое соединение закручивают как можно сильнее. Если гайка с комплекта окажется слишком маленькой, и вероятность ее провала в разрез для паза при закручивании имеет место, то ее необходимо заменить.

Следующий шаг — фиксация собранного из двух элементов хомута на подседельном штыре. Для этого необходимо отпустить зажим рамы и вынуть седло со штырем наружу. Сам хомут фиксируется двумя винтами.

Прижимают хомут равномерно, постепенно с обеих сторон. Это исключит вероятность деформации пластика и перекоса нового крыла.

Полученную заготовку с отвесным крылом устанавливают на полученное место при помощи оставшегося в комплекте винта. Для его фиксации используют ключ-шестигранник который также идет в комплекте. Затягивать нужно исключительно от руки, без использования дополнительных трубок.

Заднее крыло можно регулировать по высоте в двух местах — у основания и месте крепежа к хомуту. Регулировка высоты положения крыла выполняется исходя из уклона, который предотвратит попадание воды на одежду.

Такие пластиковые быстросъемные крылья хорошо себя зарекомендовали при езде по грязи. Расстояние от крыла до покрышки предотвращает забивание грязи и, как следствие, обездвиживание велосипеда.

Установка готовых пластиковых крыльев типа PM-05

Подходят они для велосипедов с размером колес от 24″ до 26″ дюймов. Начинают все с заднего. Скобу устанавливают на подседельную раму. Затем в ней защелкивают переднюю часть крыла.

Если на велосипеде тормозная система на вибрейках, их нужно разжать.

Края установленной скобы сжимаю так, чтобы ее грани легли в пазы. Сделать это достаточно просто, даже одной рукой. Глубину выбирают исходя из личных предпочтений. Крепление основана на трещотке.

Теперь возьмем переднее крыло и винт с гайкой. Переднее крыло также устанавливается при помощи отверстия, но не в короне, а в гориле вилки. Для удобства, также нужно разжать тормоза.

Продевают винт во внутреннюю сторону. С обратной стороны одеваем крыло, закидываем гайку и фиксируем. Полностью затягивать гайку не нужно. Для удобства можно прихватить накидным ключом, а заворачивать отверткой.

Следующее, что нужно сделать — отрегулировать крыло по высоте. Это необходимо для того, чтобы протектор не терся об него. В противном случае, при движении задним ходом, велика вероятность повреждения изделия.

В окончание установки, винт затягивают окончательно. Вот, собственно, и весь процесс крепления переднего и заднего крыла. Такие крылья как нельзя лучше подойдут для дорожных велосипедов, ведь расстояние от протектора до крыла минимальное. Такая установка практически полностью защитит от попадания воды на одежду.

Установка стационарных металлических крыльев

Металлическая стационарная модель также устанавливается на гориву, а внизу фиксируется на установочные места вилки и нижних перьев. Прежде чем покупать такие крылья, посмотрите на свою раму, проверьте наличие установочных мест. Это позволит определить то, подойдут ли такие крылья по размеру.

Если будет обнаружено, что на велосипеде нет крепежных перьевых отверстий, можно вырезать несколько кусочков из неприновой прокладки и затянуть все это обычными хомутами.

Благодаря цельнометаллической конструкции и фиксации на длинных усах из твердой проволоки за наконечники осей колес, достигается покрытие половины окружности колеса.

Установка значительно проще, чем упомянутая о быстросъемных моделях. Переднее фиксируется на раме крепежным болтом и подтягивается за счет контргайки. Перьевые накладки закручиваются на передней вилки при помощи винтиков под плоскую отвертку.

Принцип установки заднего крыла аналогичен переднему. Стоит лишь учитывать тот факт, что чем длиннее заднее крыло, тем ниже его место расположения. Это позволит реализовать максимальную защиту, но при этом значительно снизит дорожный просвет. Любая грязь заполнит просвет достаточно быстро, тем самым приведя велосипед в неподвижное состояние.

На рынке можно встретить модели полноразмерных крыльев, которые выполнены из пластика. Устанавливают их исключительно с целью облегчения веса транспортного средства. Разнятся товары и ценой.

Так ли важен выбор крыльев для качественной установки?

Защитные крылья окажутся полезными для тех, кто использует велосипед в средней полосе страны, где часто выпадают обильные осадки. Таким образом, становится совершенно очевидно, что их установка принесет необычайную пользу.

Выбирая переднее крыло, необходимо обратить внимание именно на велосипедную вилку. На ней должно иметься специальное монтажное отверстие, которое необходимо для установки быстросъемных крыльев.

Для заднего крыла также должно быть отверстие на распорной планке задней части рамы. Центральная часть крепится за раму, поэтому внутренний диаметр крепежных клипс должен соответствовать диаметру рамной трубы.

Полноразмерные крылья, крепления которых точно совпали с отверстиями на раме и вилке, обильно защищают от воды и песка, не только сверху, но и сбоку. Также стоит отметить, что такие крылья практически не болтаются при езде по ямах и съездах с бордюров.

Что делать, если отверстий на раме нет?

Если производитель не предусмотрел установку полноразмерных крыльев, то можно самостоятельно выполнить монтажные отверстия, используя дрель и тонкое сверло. Аккуратная работа не повредит целостность рамы. Боковые задиры от сверла можно прикрыть шайбами с обеих сторон.

Для ровного отверстия, сверло должно пройти под нужным углом. Достигнуть такого результата можно используя старую пластиковую расческу, путем зажатия сверла между ее зубьями.

Если нет желания вносить изменения в конструкцию рамы, стоит обратить внимание на быстросъемные крылья, которые устанавливаются именно в коронку передней вилки. Заднее крыло крепится исключительно к подседельной части велосипедной рамы.

Недостаток быстросъемных крыльев

Купить их можно практически в слепую, так как система крепления практически одинаковая. Несмотря на простоту и дешевизну, стоит отметить:

Высокую посадку (значительное разбрызгивание на скорости).
Отсутствие боковой защиты.
Вероятность сползания заднего крыла при сильной тряске.

Нужны ли гровера при установке? Гровера используют преимущественно в сочетании с деталями, которые подвержены сильным вибрациям. Их прямое применение может найти себя в аспекте установки быстросъемной пары, которая крепится к раме за счет пластиковых элементов.

Гровера можно подкладывать под гайки с любой системой затяжки, даже если речь идет о шестигранниках. Польза от такого самостоятельного улучшения несомненно будет нелишней.

Момент затяжки определяется исходя из приложенного усилия. Распустить гровера, практически невозможно.

Таким образом, становится совершенно очевидным, что установка крыльев играет огромную роль для владельца велосипеда. Сам процесс монтажа занимает минимум времени. Количество необходимых инструментов также достаточно скудное. При большом желании, можно обойтись и подручными средствами.

Как уже стало ясно, разные системы креплений требуют предварительной проверки рамы или даже ее подготовки. Самый простой способ установки — система клипс быстросъемной пары.

Если проигнорировать установку крыльев, не только невозможно использовать велосипед в дождливую погоду, но и также можно спровоцировать значительный и ускоренный износ рамы, а также тормозов на тросике. Песок и другой мусор с дорожного покрытия буквально пескоструят раму и лакокрасочное покрытие.

Также необходимость установки с последующим выбором метода, может основываться на типе используемой резины (покрышки). Высокий протектор имеет больший показатель аквапланирования, значит и при полном обороте выбрасывает больше воды. Даже быстросъемная пара имеет полезный коэффициент защиты свыше 60%. Это хороший результат, если учесть расстояние между крылом и протектором.

Специалисты и производители, в процессе установки, советуют использовать лишь оригинальные пары и крепежные элементы. Среди таких, Вы сможете встретить специальные нераздельные уплотнители, которые защитят раму от царапин а также снизят уровень вибраций, передаваемых на крепежные винты.

Полноценная защита должна быть комплексной и оригинальной. В целом, велосипедные крылья дают лишь 50% от общей защиты. Независимо от размеров и креплений, вода будет попадать на ноги и части спины. Обратите внимание, также в продаже имеются боковые накладки на крылья.
