5 Разбор задней каретки на велосипеде. Виды кареток. Как заменить каретку велосипеда. Каретка каретке рознь

Ремонт каретки велосипеда

Каретка велосипедов (англ. bottom bracket) – характерный элемент конструкции. Мышечные усилия человека, вращающего педали (точнее — шатуны) передаются через цепную передачу на ведущее колесо велосипеда именно через каретку педалей (переднюю каретку или просто каретку).

Кареточный стакан рамы

Каретка велосипедов (англ. bottom bracket) – характерный элемент конструкции. Мышечные усилия человека, вращающего педали (точнее — шатуны) передаются через цепную передачу на ведущее колесо велосипеда именно через каретку педалей (переднюю каретку или просто каретку).

Каретка – это блок подшипников, который крепится на раме и обеспечивает передачу крутящего момента от шатунов на звёздочку цепной передачи. Каретка расположена в нижней части рамы в кареточном стакане на пересечении нижней трубы и нижних перьев велосипеда.

Каретка заднего колеса – это другой узел, с другим назначением, который иногда также называют кареткой, что не совсем точно. Она снимается с велосипеда заодно со всем колесом как его неотъемлемая часть. Задняя каретка велосипеда имеет иную конструкцию: состоит из подшипникового блока, пакета зубчатых колёс цепной передачи и служит ступицей заднего колеса.

Вал каретки велосипеда ХВЗ

Кареточные стаканы имеют ряд стандартных размеров. Наиболее распространены стаканы длиной 68 мм, тип BSA для горных велосипедов – 73 мм, для особо нагруженных кареток – 83 мм, итальянский тип – 70 мм, использовавшийся на советских шоссейных велосипедах, 100 мм – для фэт-байков. Длина вала каретки имеет следующие наиболее распространённые размеры (мм): 110,113,118,5, 122,5 и 127,5.

Типы кареток

Конструктивно каретки подразделяют на открытые и закрытые (картриджные).

Каретка закрытого типа представляет собой пыле и влагозащищённый блок подшипников — картридж, смонтированный в собственном корпусе. Основное достоинство заключается в том, что неисправная каретка просто меняется на новую. Такие каретки не подлежат ремонту. В эксплуатации они неприхотливы, не требуют регулировки, исключён перекос подшипников, надёжно защищены от попадания грязи.

Каретка закрытого типа

Каретка открытого типа собирается непосредственно в кареточном стакане велосипеда. Практически любой старый велосипед имеет каретку данного типа. Чтобы обеспечить нормальную работу каретки и грязезащиту, требуется грамотная сборка и регулировка. Обслуживание каретки велосипеда открытого типа заключается в её периодической промывке и смене смазки подшипников. Сами подшипники — двух видов: сепараторные или закрытые. Сепараторные подшипники наиболее уязвимы в эксплуатации; для них внутренним кольцом служит вал каретки, а наружным – кареточный стакан. Если при работе появился хруст и повышенное сопротивление, значит, пора менять подшипники; для сепараторного подшипника это может означать также смену вала или кареточного стакана. Закрытые подшипники достаточно просто меняются на новые.

Каретка открытого типа

По уровню универсальности и взаимозаменяемости каретки условно подразделяют на интегрированные и неинтегрированные.

Виды соединения кареток и шатунов

Существует несколько общепризнанных типов или стандартов соединений кареток и шатунов:

  • SQR – под квадрат;
  • Truvativ Howitzer;
  • Truvativ Powerspline;
  • Truvativ HammerSchmidt;
  • Shimano Octalink v.1;
  • Shimano Octalink v.2;
  • GXP;
  • ISIS Drive;
  • HOLLOWTECH II.

Особенности ремонта кареток

Ремонт каретки горного велосипеда отличается от ремонта каретки шоссейного только нюансами. Горные велосипеды рассчитываются на относительно большие динамические нагрузки.

Ремонт каретки велосипеда в общем случае – задача технически не сложная, так как не требуется специального высокоточного измерительного оборудования и станков. Важно правильно определить параметры каретки и приобрести соответствующие запасные части или узлы. В частности, для замены интегрированной каретки, как правило, требуется знать только её производителя (стандарт) и длину кареточного стакана, причем для моделей 73 и 68 мм (английская резьба) используется одна и та же каретка.

При ремонте неинтегрированной каретки порядок действий следующий:

  • определить требуемый стандарт каретки (квадрат или шлицевой);
  • определить параметры кареточного стакана (длина, вид резьбы);
  • из руководства по эксплуатации на передний переключатель узнать допустимую линию цепи (chainline);
  • передняя каретка велосипеда должна иметь определённую длину вала — взять из инструкции по эксплуатации;
  • приобрести каретку требуемого стандарта, с необходимой длиной вала и под нужную длину стакана;

Если передний переключатель E-Type, то требуется искать соответствующую неинтегрированную каретку, тогда как интегрированные каретки совместимы по определению.

Каретка велосипеда: где находится, функции, как снять

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

каретка велосипеда

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

как снять каретку с велосипеда

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

устройство каретки велосипеда

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

ремонт каретки велосипеда

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Как перебрать каретку на велосипеде

Для начала правильнее всего будет рассмотреть, что же все-таки собой представляет велосипедная каретка и какие у нее функции. Велосипедной кареткой называется подшипниковое устройство, которое соединяет шатуны и раму. Благодаря этому устройству в велосипеде обеспечивается специальная функция, которая регулирует момент, крутящий шатуны велосипеда. Местоположение велосипедной каретки — в нижней части транспортного средства, и из-за этого, она сильно подвержена различного рода загрязнениям, это очень часто приводит ее в нерабочее состояние. При попадании в каретку пыли или грязи, она начинает издавать звуки, похожие на похрустывание или потрескивание, что является первым сигналом того, что ее необходимо разобрать, почистить и привести в порядок.

Виды кареток

Существует два вида велосипедных кареток. Первый из них — закрытого вида, их также могут называть еще и картриджные. Данный тип имеет один существенный недостаток, из-за которого выбор может упасть на каретку противоположного вида. Закрытый вид практически не подлежит ремонту, а это значит, что каждый раз при выходе из строя, владелец будет вынужден приобретать новую деталь, что является не таким уж дешевым удовольствием. Что касается второго вида — каретки открытого типа, то они являются наиболее оптимальным выбором для транспортного средства, поскольку их можно спокойно ремонтировать столько раз, сколько потребуется. Работают они благодаря вращению подшипников, находящихся в отверстиях каретки, а прикручиваются в специальный стакан, который находится в раме велосипеда. Благодаря такой конструкции каретка открытого типа легко поддается ремонту, ее можно без труда снять, открутить, почистить, смазать, собрать и поставить на место, чтобы она прослужила еще какой-то промежуток времени.

Элементы, которые включают в себя ремонт:

  • Запланированное обслуживание — это обслуживание, проводимое регулярно, чтобы поддерживать устройство в рабочем состоянии. Оно может включать в себя элементарную смазку и переборку элементов;
  • Затрудненное вращение;
  • Похрустывание и другие звуки, исходящие из детали.

Как снять каретку с велосипеда

Итак, как же все-таки снять и разобрать велосипедную каретку так, чтобы обойтись без повреждений детали? Существует способ, с помощью которого можно без труда снять, разобрать и собрать каретку обратно. Как уже было сказано выше, ремонту поддаются только каретки открытого типа, поэтому в данной статье будет говориться именно о них.

Прежде, чем снять каретку и начать ремонт, следует помнить о том, что, как правило, в таких устройствах используются рассыпные подшипники и, когда вы откручиваете каретку, есть шанс, что шарики подшипники могут рассыпаться и потеряться. Чтобы такого не произошло, необходимо очень аккуратно откручивать их спецключом, который сможет предотвратить подобного рода недоразумения.

Прежде, чем снять каретку и начать ремонт, следует помнить о том, что, как правило, в таких устройствах используются рассыпные подшипники и, когда вы откручиваете каретку, есть шанс, что шарики подшипники могут рассыпаться и потеряться. Чтобы такого не произошло, необходимо очень аккуратно откручивать их спецключом, который сможет предотвратить подобного рода недоразумения.

Следует помнить, что при отворачивании, возможно, придется приложить значительное усилие, так как каретка, как правило, очень туго закреплена. Необходимо обзавестись всем необходимым оборудованием и инвентарем, чтобы ремонт происходил в наиболее комфортных условиях.При снятии каретки, в первую очередь, необходимо выполнить выжимку шатунов. Скорее всего, придется приложить значительное усилие: вынимаем болты, которые затягивают шатуны. Это является трудоемким процессом, поскольку болты имеют туго затянутую гайку. Возможно, придется приложить значительное усилие, чтобы уже наверняка их открутить.

После этого необходимо приступить к снятию шатунов. делать это рекомендуется со стороны, на которой не расположены звезды. Каретка крепится на чашку, она имеет также левую и правую чашку. Во время разбора и ремонта придется использовать как левую чашку, так и правую. Обусловлено это тем, что правую чашку открутить немного сложнее, чем противоположную. Для того чтобы грамотно снять правую чашку, необходимо беречь резьбу при отворачивании, поскольку при неаккуратности можно повредить ее отверткой, что в дальнейшем приведет к нерадостным последствиям. Разобравшись с устройством чашек, мы выворачиваем из рамы чашку шлицевым ключом. Таков принцип ремонта разборной каретки и шатунов.

Как собрать

После произведения необходимого обслуживания, а именно — смазки, разбора, чистки и ремонта шатунов, а также велосипедной каретки, нужно собрать ее и вернуть в привычное положение. Сделать это немного проще, чем разобрать, поскольку конструкция уже является более знакомой. Все детали необходимо смазать и вставлять противоположной стороной, чтобы не запутаться. Далее берем болт, вставляем его в пазы, после чего закрепляем гайку. Желательно, если он имеет правую резьбу. Чашечку и шатуны, также необходимо смазать и установить в положенном месте. В завершение всего, следует проверить, хорошо ли крутятся педали, если они слегка туговаты, то следует немного ослабить гайку. Не следует забывать, также и подшипники, поскольку их должно быть то количество, какое было и при разборе. В противном случае, есть угроза, что конструкция навсегда выйдет из строя, что будет не очень приятным для владельца транспортного средства.

Исходя из вышесказанного, можно понять, что велосипедная каретка является одной из самых важных деталей в конструкции данного транспортного средства. Обусловлено это тем, что благодаря тому, что в ее конструкции имеются подшипники, она берет на себя основную нагрузку при езде. Поэтому не следует забывать о том, что отношение к ней должно быть бережным и аккуратным. Нужно периодически очищать ее от грязи и пыли, проверять на исправность, а также на стертость подшипников. Как уже было сказано, первыми признаками того, что в каретке что-то не так — это посторонние звуки. Если таковые имеются, то лучше всего будет продиагностировать и, при необходимости, выполнить соответствующее обслуживание или даже ремонт. За этим можно обратиться либо к профессиональному специалисту, либо выполнить самостоятельно, соблюдая все необходимые правила, технику безопасности и инструкции. Выполняя всё это, можно смело обеспечить своему транспортному средству долгий срок службы, а себе — хорошее настроение и небольшой опыт в починке такого рода транспортного средства.

Обслуживание каретки велосипеда

Каретка — это подшипниковый узел велосипеда, обеспечивающий соединение системы шатунов с рамой. Благодаря имеющимся внутри каретки подшипникам осуществляется свободное вращение системы. Через каретку крутящий момент от педалей передается к велосипедному колесу.

Каретка находится в кареточном стакане рамы, куда ее либо ввинчивают, либо запрессовывают. Из-за того, что кареточный стакан размещен в самой нижней части велосипеда (между нижней трубой и на пересечении нижних велосипедных перьев), сама каретка сильно подвержена загрязнению. Такое негативное внешнее влияние со временем сказывается на ее работе: возникают «похрустывания», щелканье, люфт, заклинивания. Чтобы предотвратить эти негативные последствия и исключить возможность выхода каретки из строя необходимо регулярно проводить ее техническое обслуживание.

Велосипедные каретки бывают:

  • закрытые (картриджи или капсулы), в которых подшипники и ось — это единый неразборный узел (хотя имеется несколько разборных моделей). Такие каретки ремонту и обслуживанию не подлежат. В случае возникновения каких-либо проблем с работой, неисправную каретку меняют на новую. Однако стоит заметить, что каретки закрытого типа менее подвержены загрязнению;

Закрытая каретка

Открытая каретка

Последние в свою очередь вкручиваются непосредственно в кареточный стакан рамы велосипеда. Такой вид каретки подлежит обслуживанию, ее легко можно снять, смазать, перебрать и собрать. При необходимости может быть также заменена на новую.

Обслуживание велосипедной каретки подразумевает под собой разборку, смазку ее деталей, установку и регулировку.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора. Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места.

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой.

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Обслуживание велосипедных кареток

После снятия каретки следует проверить состояние кареточного стакана на предмет загрязнения.

Обслуживание каретки открытого типа:

  1. Проверяется состояние подшипников, находящихся в чашке каретки: как подшипники, так и их посадочные места протираются чистой тряпкой от остатков старой смазки.
  2. Резьба каретки промывается керосином, бензином или же WD-40 и вытирается сухой тряпкой.
  3. Посадочные места смазываются небольшим количеством густой смазки.
  4. Ставятся подшипники, и еще немного добавляется смазка. В случае необходимости старые подшипники подлежат замене.

Смазка каретки на шариковых подшипниках

Стоит отметить, что каретки данного типа недолговечны, поэтому обслуживание и регулировка подшипников должна проводиться довольно часто.

Обслуживание неразборной каретки

При возникновении проблем с каретной данного типа производится ее замена. Выбирая новую каретку, важно знать длину и ширину вала, а также тип соединения с шатунами.

Собираем и устанавливаем велосипедную каретку

Важный момент при сборке каретки — это правильно поставленные чашки. Стоит помнить, что левая чашка имеет правую резьбу, а правая — левую.

Собирать каретку стоит начинать с правой стороны: кареточная ось устанавливается в правую чашку и закручивается съемником каретки до упора. Затем все то же проделывается с левой чашкой. После этого рекомендуется проверить каретку: нужно покрутить ее ось в разные стороны и убедиться в отсутствии люфта (каретка должна легко и бесшумно проворачиваться).

В завершении процесса на свои места устанавливаются и фиксируются винтами шатуны.

Видео-обзор ремонта каретки:

Совет 1: Как разобрать каретку

Установите велосипед в удобное положение, чтобы в случае чего он не упал. Дело в том, что снятие каретки требует некоторых усилия, а шаткость конструкции может в этом сильно помешать.

Переведите цепь велосипеда на самую маленькую ведущую звездочку, после чего снимите ее. На пыльнике имеется два отверстия, в которые вставьте соответствующий инструмент, после чего вывинтите деталь из шатуна. Под пыльником увидите полый болт, который откручивается шестигранников на 10, при этом удерживайте педали.

Вытащите шайбу, которая расположена под болтом, и выверните полностью внутренний винт съемника. Вывинтите съемник из шатуна и снимите последний с каретки. Повторите аналогичную операцию со второй осью.

Возьмите специальный ключ и отверните стопорную гайку с правой резьбой, которая расположена на каретке с левой стороны. При этом необходимо приложить определенные усилия, однако не переусердствуйте, чтобы не сорвать ключ и не повредить деталь. В некоторых конструкциях велосипеда данная гайка отсутствует.

Вставьте в паз шлицевой ключ для каретки. Выверните из рамы разводным ключом левую чашку-адаптер, которая имеет правую резьбу. При этом воспользуйтесь инструментами с длинными ручками, чтобы было удобней осуществлять поворот и прикладывать усилия. Снимите левую чашку вместе с подшипником.

Перейдите в правой стороне велосипеда, на которой расположены звездочки. По аналогичной методике выверните из рамы правую чашу, которая имеет левую резьбу. При необходимости приложите усилия.

Достаньте картридж или правую чашку с осью из конструкции велосипеда. Таким образом, каретка будет снята. Очистите ее от строй смазки тряпочкой, после чего промойте все детали в растворителе, к примеру, в керосине. После того как они просохнут, смажьте каретку и установите назад в велосипед.

Совет 2: Как снимать каретку с велосипеда

Каретка велосипеда относится к узлам, изнашивающимся по мере использования. Когда это случится, ее можно разобрать, заменить испорченные детали новыми, после чего продолжать пользоваться велосипедом.

Возьмите велосипедный гаечный ключ и ухватите педаль за гайку, расположенную в месте ее соединения с шатуном. Вращайте гайку в направлении, противоположном тому, в котором педаль крутится при езде вперед. Аналогичным образом снимите и вторую педаль.

Выверните гайки, удерживающие клинья. Молотком выбейте их. Клинья являются одноразовыми деталями — после снятия их необходимо заменить новыми. Избежать этого можно лишь в том случае, если выбивались они предельно аккуратно. Запомните, какие шатуны и педали являются левыми, а какие — правыми (на педалях обычно имеются соответствующие обозначения на русском или английском языке).

Теперь шатуны можно снять — откроется доступ к каретке. Удерживающая ее гайка расположена со стороны, противоположной ведущей звездочке. Для ее отворачивания используйте так называемый кареточный ключ — он дорог, но позволить вам отремонтировать велосипед еще не один раз. Если такого ключа нет, обязательно приобретите его либо, в крайнем случае, приложите к шлицу гайки шляпку гвоздя и начните наносить по острию очень легкие удары с таким расчетом, чтобы гайка начала вращаться против часовой стрелки. Процесс этот будет медленным, но ни в коем случае не пытайтесь ускорить его, увеличив силу ударов.

Извлеките каретку и замените ее на другую. Проследите, чтобы новый узел был установлен той же стороной, что и старый. Наверните гайку вначале рукой, а затем, когда силы руки будет не хватать — ключом либо, в крайнем случае, указанным выше способом, с той лишь разницей, что вращать ее придется по часовой стрелке. Сделайте все возможное, чтобы не сорвать резьбу. Смажьте новую каретку. Если цепь соскочила, наденьте ее.

Наденьте шатуны и зафиксируйте их клиньями. Забейте клинья, а когда с противоположной стороны появятся их резьбы, закрепите гайками. Вверните в шатуны педали.

Каретка велосипеда: стандарты, установка и все что нужно знать

Каретка велосипеда стандарты

На страницах нашего издания мы говорили уже обо всех элементах велосипеда, наверное. Но это не точно. О чем информации не было, так это о каретках и их разнообразии. Что ж, пора закрыть и этот гештальт.

Каретка является довольно простым узлом велосипеда и очень незаметным. Жизнь прекрасна, пока дела именно так и обстоят. А вот когда начинаются пощелкивания, хрусты и прочие прелести, тогда начинаются и приключения по подбору достойной альтернативы. Чтобы у вас было представление о том “что к чему” мы собрали исчерпывающую информацию и охотно делимся ею с вами.

PressFit или резьбовая каретка?

По способу закрепления в кареточном узле рамы, все стандарты можно разделить на два вида.

Резьбовая

Наиболее часто употребляемым стандартом кареточных узлов на сегодняшний день является Английский или BSA. По сути, это одно и тоже, для шоссейных велосипедов ширина кареточного узла составляет 68 мм, а для МТБ велосипедов 73 мм, при этом они имеют одинаковый внутренний диаметр 34,8 мм. Некоторые изощренные велосипедные производители используют итальянский стандарт ITA, хотя встречается он довольно редко. Владельцы рам с итальянской кареткой зачастую оказываются не в самых выгодных условиях, так как необходимые детали не так уж и просто найти.

Квадрат, Octalink, ISIS

На заре становления велосипедной индустрии применялись каретки, чьи валы подразумевали использование клиньев для фиксации шатунов. Однако вскоре система была заменена квадратной конусной осью диаметром 17 мм, она широко применяется и в наши дни на велосипедах начального уровня. На современных велосипедах среднего и высокого уровня данное решение не применяется совсем. Дело в том, что такая каретка обладает очень большим весом (около 300-400 граммов), так как строится вокруг полнотелой стальной оси (хромолевой) и довольно массивных подшипников.

Следующим шагом в развитии кареточного дела стал стандарт Octalink от компании Shimano, соединение с шатунами происходило с помощью восьми шлицов. В наши дни такие каретки используются довольно широко, но все же намного реже систем под квадрат. Стандарт уже устарел и на новых велосипедах почти не применяется. Отличительная особенность кареток данного типа заключается в наличии радиальных подшипников (принципиальная позиция японцев), и в наличии облегченной оси увеличенного диаметра.
Также есть стандарт ISIS Drive, полностью повторяющий концепцию Shimano с небольшими изменениями.

Перечисленные стандарты кареток объединены тем, что шатуны не имеют встроенных осей и каждый шатун отдельно закрепляется на оси каретки.

Hollowtech II

Появление на свет кареток стандарта Hollowtech 2 изменило мир навсегда, автором обновления выступила компания Shimano. Такая каретка пользуется стандартным Английским резьбовым соединением с правой резьбой на левой чашке и левой резьбой на правой чашке. Подшипники располагаются не внутри кареточного узла, а снаружи, что позволило увеличить диаметр оси шатунов до 24 мм и сделать её полой. Ось при этом закрепляется на правом шатуне, а каретка в себе содержит только алюминиевые чашки с запрессованными в них компактными подшипниками, также в конструкцию входит пластиковый пыльник, который соединяет обе чашки внутри рамы. Силовой нагрузки этот пыльник, разумеется, не несет. Вес такой каретки не достигает и сотни граммов, правда, стоит учитывать, что она в себе и оси не содержит. Хотя даже добавление веса полой титановой оси делает эту каретку намного легче квадратной каретки.
Увеличенный диаметр оси шатунов позволяет получить высокие показатели торсионной жесткости, а увеличенная ее длинна увеличивает жесткость системы на изгиб. В итоге мы получаем облегченную и при этом упрочненную систему.

Популярность стандарта Hollowtech 2 продолжает расти с 2003 года до сих пор. Решение оказалось очень интересным, простым и эффективным. Некоторые производители, перешедшие на PressFit возвращаются к японскому стандарту кареток, так как он оказывается намного практичнее в долгосрочной перспективе.

MegaExo, X-Type и GXP

Truvativ, принадлежащая компании SRAM, разработала стандарт Giga X Pipe (GXP), что стало дальнейшим развитием их стандарта ISIS.
FSA разработала стандарт MegaExo, RaceFace разработала стандарт X-Type.
Три этих каретки практически полностью повторяют идею японцев, но с некоторыми особенностями. Тем не менее, ось 24 мм и вынесенные наружу подшипники делают эти каретки между собой почти неразличимыми.

Шатуны в таких системах закрепляются очень просто. Правый шатун с осью просто вставляется в каретку, а левый шатун надевается на ось и поджимается с помощью специального пластикового или алюминиевого болта вплотную к чашке создавая преднапряжение на подшипниках, чтобы исключить люфты и смещения в процессе педалирования.

Campagnolo Ultra-Torque и Power Torque

Да, тут почти все то же самое. Ось у итальянцев 25 мм диаметром, а вот каждый шатун имеет полуось, они между собой соединяются внутри каретки. Такая конструкция вышла в 2006 году под названием Ultra-Torque, а позднее в 2011 году была представлена конструкция с цельной осью под названием Power Torque. Такой вот ответ Shimano.

PressFit

Когда карбон стал широко употребляться на карбоновых рамах пришла пора стандарта PressFit. Всё дело в том, что в карбоновом волокне резьбу нарезать можно, да только держать она ничего не будет. А раз так, то стоит думать о металлических вставках, которые могли бы нести в себе каретку. В действительности многие производители так и поступают, они вклеивают в раму алюминиевую трубу или специальные чашки с резьбой. Решение вполне рабочее, но не всем понравилось, каретки стали запрессовывать без резьбы прямо в карбон, что позволило увеличить жесткость конструкции за счет увеличения диаметра оси шатунов и еще больше снизить вес.
Побочный эффект от такого облегчения — появление скрипов в процессе эксплуатации, от которых избавиться можно, но это требует определенных навыков, времени и инструментов.

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

Shimano BB86

Ну, конечно, если бы японцы упустили шанс проявить себя, то они перестали бы быть собой. Диаметр чашки подшипника составляет 41 мм, но вот ось они использовали прежнюю, на 24 мм. Почему так? Непонятно.
Ширина каретки составляет 86,5 для шоссейных и 89,5 или 92 мм для МТБ велосипедов. Собственно, название каретки об этом и говорит. Иногда эта каретка встречается под названием PF41.

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

По-хорошему эту каретку стоило бы разместить в разделе о резьбовых, но нет, она таки ближе к PressFit.
Компания Criss King в 2015 году разработала свой стандарт, в котором применяются посадочные диаметры каретки ВВ30, но на резьбовом соединении английского образца. Стандарт является открытым, а значит может использоваться абсолютно всеми компаниями без каких-либо ограничений. Ранее каретки данного образца считались чем-то очень нишевым, но внедрение её компанией Trek обещает ей успешное будущее.

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

Specialized тоже не смогли остаться в стороне. Они пошли по пути ВВ30 и PF30, обеспечивая размещение шатунов с осью на 30 мм при диаметре посадки в 46 мм и ширине 61 мм.
Однако последние годы отмечаются возвращением к хорошо себя зарекомендовавшим резьбовым вариантам.

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.

Установка каретки в раму

Стоит ли говорить, что монтаж резьбовых и прессуемых кареток сильно разнится?

Для монтажа резьбовой каретки достаточно иметь простой съемник и некоторое количество смазки для резьбы.
Порядок очень простой:

1. Демонтаж старой каретки.

2. Чистим кареточный узел от старой смазки, песка и прочих прелестей.

3. Хорошо вычищаем и протираем саму резьбу, в ней не должно оставаться посторонних предметов. Место контакта чашки с рамой очищаем от краски и других загрязнений.

4. Наносим смазку на внутреннюю часть кареточного узла, если рама алюминиевая или стальная, наносим смазку на резьбу кареточного узла и можно даже на резьбу самой каретки. Нанести смазку можно и на саму каретку, что сохранит ее целостность в случае залития водой.

5. Закручиваем в раму сперва правую чашку с максимальным усилием (некоторые производители рекомендуют пользоваться динамометрическим ключом и давать не более 40 Ньютон).

6. Закручиваем левую чашку и наблюдаем за поведением каретки. Если каретка стандарта Hollowtech 2 или похожая, то тянуть можно от души, металл все стерпит. Если каретка под квадрат или Octalink, то с усердием надо быть очень аккуратным. Как правило, левая чашка закручивается с небольшим усилием, но достаточным, чтобы поджать внутри левый подшипник. Избыточное усилие закручивания такой каретки приводит к ее преждевременному износу, так как подшипники будут перегружены избыточным боковым давлением. Некоторые производители даже делают левые чашки кареток из пластика, чтобы предупредить чрезмерное усилие затягивания.


Инструмент для снятия и установки резьбовых кареток под разные стандарты

Что уж тут говорить. некоторые делают всю каретку из пластика под квадрат. для детских велосипедов. Для того, чтобы понять, что чашка закручена достаточно сильно, надо покрутить ось, если она вращается с небольшим затруднением, то стоит левую чашку немного отпустить. Отпускать надо до тех пор, пока ось не начнет крутиться свободно. Если этого добиться не удается, то надо поджать левую чашку так, чтобы она не имела шансов на раскручивание, пусть даже и будет затруднять вращение каретки.

Монтаж PressFit несколько проще, в плане физических усилий, но сложнее с точки зрения наличия инструмента.
Для запрессовки каретки понадобится специальный пресс. Любители экстремальных ощущений пользуются эксцентриком от колеса, что ошибкой не является. Длинный болт с гайкой тоже подойдет.

Принцип тот же, посадки чистятся от мусора, убирается лишний лак и краска, если есть необходимость убрать противный хруст и скрип, то можно рискнуть смазать место посадки. Ошибкой это не будет, но и посадка такой каретки будет немного прослаблена, зато скрипеть перестанет. Забивать кареточный узел молотком в раму не рекомендуется. Молоток дурной, может и на раму наскочить, что очень обидно, если она карбоновая. К тому, же посадка молотком сопровождается часто перекосом чашки в посадке, что может раздавить чашку или прибавит трещин на раме. Последнее маловероятно, конечно, но если каретка алюминиевая, то лучше не играться. К тому же, стоит понимать, что упираться эксцентриком или альтернативным прессом во внутреннюю обойму подшипника нельзя, он мгновенно выходит из строя, очень нежный, начнет хрустеть еще до того, как каретка будет установлена. Так что, упираемся в тело самой каретки и только так.

Демонтаж

С резьбовой всё ясно, тут необходим специальный съемник и память о том, что и левая и правая чашки откручиваются в одну и ту же сторону, в сторону переднего колеса.

Выпрессовывать PressFit каретку довольно просто. Потребуется разрезанная на две-три или четыре части труба с одного торца. Лепестки разгибаются так, чтобы в раме они упирались в стенки кареточного узла и уверенно упирались в край каретки. Далее один легкий удар молотком и всё, каретка снята.


Инструмент для выпрессовки каретки от Park Tool

Но лучше всего не морочте себе голову и просто зайдите в местную веломастерскую, там за эту операцию много денег не берут. от 2 до 10 баксов. Всё зависит от степени запущенности вашего велосипеда.

Увлеченный велосипедист с 2014-го года. Терпеть не мог, когда велосипед в ходу издавал посторонние звуки, что заставляло его многократно все перебирать, перемазывать и обновлять. Любит вникать в тонкости, посему многочисленные переборки своего велосипеда вылились в дальнейшем в работу веломехаником. Прошёл тернистый путь от Shimano Acera на Comance Tomahawk через SLX до XTR на Specialized S Works, а потом просто пересел на бюджетный шоссейник на оборудовании Campagnolo Xenon 10. За плечами веломарафон (МТБ) Куяльник 2019-года, где на маршруте Light занял 5-е место. В настоящее время остается активным пользователем велосипеда и продолжает углублять свои знания в этой сфере.

Разбор задней каретки на велосипеде. Виды кареток. Как заменить каретку велосипеда. Каретка каретке рознь

Самодельная каретка на собранном мной велосипеде состояла из оськи и двух вбитых наглухо в раму 203х подшипника. Вот были времена:) Теперь же каретка стала намного сложнее. Давайте попробуем разобраться с этой мудрённой штукой.

Каретка (англ. bottom bracket) — это узел велосипеда, обеспечивающий соединение системы с рамой и ее свободное вращение с помощью подшипников (как правило, картриджных). Каретка ввинчивается или запрессовывается в кареточный стакан рамы.
Отдельно можно выделить эксцентриковые каретки — они могут смещаться в кареточном стакане рамы с целью натяжения цепи на синглспиде или на велосипеде с . Требуют специальной рамы.

Интегрированные каретки

Являются частью интегрированной системы. Представляют собой две чашки с запрессованными в них подшипниками, ввинчивающиеся в кареточный стакан рамы. Подшипники при этом, как правило, находятся вне кареточного стакана, а ось запрессована в один из шатунов и имеет большую толщину, чем достигается высокая жесткость узла. Чашки соединяются между собой пластиковой или алюминиевой проставкой, обеспечивающей преднатяг подшипников и защиту от грязи.

Шоссейные и горные каретки, как правило, несовместимы между собой даже у одного производителя.

Стандарты интегрированных кареток:

  • Совместимые с Shimano:
    • Shimano Hollowtech II
    • RaceFace X-Type
    • Token
    • Chris King
    • FSA Mega Exo
    • GXP (GigaX Pipe)
    • Hope (через фирменный адаптер)
    • Chris King (через фирменный адаптер)

    Неинтегрированные каретки

    Включают в себя ось, на которую напрессовываются шатуны, и набор подшипников, находящихся внутри кареточного стакана рамы. Делятся на две категории:

    • Картриджные — ось и подшипники представляют собой единый неразборный узел.
    • Разборные — могут быть разобраны для чистки, смазки и замены изношенных частей (применялись в старых велосипедах).

    Стандарты неинтегрированных кареток:

    • С клиновой посадкой шатунов (у советских велосипедов).
    • Под квадрат (square taper) — стандарт несколько «плавает» у различных производителей.

    SQR — соединение на квадрат

    • C шлицевой посадкой шатунов:
      • Shimano Octalink v.1
      • Shimano Octalink v.2
      • Truvativ Powerspline
      • Truvativ Howitzer
      • Truvativ HammerSchmidt

      Все эти стандарты, как правило, несовместимы друг с другом.

      Виды кареток по используемому кареточному стакану

      С резьбовой посадкой

      В зависимости от кареточного стакана рамы, каретки делятся на следующие виды (наиболее распространенные):

      • С английской резьбой (BSA, 1.37 in x 24 TPI) — наиболее распространенный стандарт. Варианты в зависимости от длины стакана:
      • 68 мм — наиболее распространены,
      • 73 мм — используется в ряде моделей горных велосипедов,
      • 83 мм — для экстремальных дисциплин,
      • 100 мм — фэт-байки.
      • С итальянской резьбой (BSC, 36 mm x 24 TPI), длина стакана 70 мм — применялись в старых шоссейных велосипедах. До сих пор (2013г) используется Campagnolo.
      • С французской/швейцарской резьбой М35×1 — применялись в советских велосипедах.

      Press-fit

      В последнее время получают распространение интегрированные системы типа BB30/Press-fit. Особенность конструкции — подшипники запрессовываются прямо в раму (могут использоваться пластиковые чашки), в них продевается алюминиевая ось диаметром 30 мм (вместо стальной диаметром 24 мм). Это сулит дальнейшее увеличение жесткости узла при некотором снижении веса. С другой стороны, инструменты для замены подшипников заметно дороже обычных съемников каретки.

      Классический Press fit для систем стандарта BB30 с осью 30 мм:

      • BB30: внутренний диаметр стакана 42 мм, ширина стакана 68 мм для шоссе или 73 мм для MTB, подшипники без чашек.
      • Press fit 30 (PF30): внутренний диаметр стакана 46 мм, ширина стакана 68 мм для шоссе или 73 мм для MTB, подшипники с чашками.
      • Press-fit каретки для стандартных систем с 24-мм стальной осью:
      • BB90/95: внутренний диаметр стакана 37 мм, ширина стакана 90,5 или 95,5 мм, подшипники без чашек.
      • BB86/92: внутренний диаметр стакана 41 мм, ширина стакана 86,5 или 91,5 мм, подшипники с чашками.
      • Уникальные стандарты, требующие свою систему с осью 30 мм:
      • BBright Direct Fit: внутренний диаметр стакана 42 мм, ширина стакана 79 мм, подшипники без чашек.
      • BBright Press Fit: внутренний диаметр стакана 46 мм, ширина стакана 79 мм, подшипники с чашками.
      • 386 EVO: внутренний диаметр стакана 46 мм, ширина стакана 86,5 мм, подшипники с чашками.

      Особенности выбора каретки

      • При покупке интегрированной каретки, как правило, требуется знать только ее стандарт (то есть производителя системы) и длину кареточного стакана, причем для наиболее распространенных разновидностей 68 и 73 мм с английской резьбой используется одна и та же каретка.
      • В случае с неинтегрированной кареткой, все гораздо сложнее. Порядок действий таков:
      • Сначала требуется узнать требуемый стандарт каретки (квадрат или один из шлицевых).
      • Узнать тип кареточного стакана (длина, вид резьбы), причем в зависимости от длины стакана (обычно 68 или 73 мм) требуются различные каретки!
      • Обратиться к руководству на передний переключатель и узнать допустимую линию цепи (chainline).
      • Обратиться к руководству на систему и узнать требуемую длину вала каретки.
      • Найти в продаже каретку требуемого стандарта, под нужную длину стакана и с необходимой длиной вала.
      • Если используется передний переключатель E-Type, то требуется искать неинтегрированную каретку соответствующей разновидности, тогда как все интегрированные совместимы с такими переключателями изначально.

      Эксцентриковая каретка

      Позволяет использовать привод без внешнего переключения передач (синглспид, планетарная втулка) в сочетании с обычными вертикальными дропаутами рамы. Такие дропауты обеспечивают более быструю и удобную установку колеса по сравнению с горизонтальными. Эксцентриковая каретка проворачивается в своем посадочном месте, позволяя натянуть цепь, затем фиксируется болтами и/или накидной гайкой. На серийных велосипедах такие каретки встречаются редко, один из наиболее массовых примеров — Strida. Также обычно устанавливается на тандемы в качестве передней каретки, что даёт возможность натянуть синхронизационную цепь.


      Разновидности:

      • Стандарт 54 мм — например, Bushnell Eccentric Bottom Bracket. Имеет резьбу BSA под стандартную каретку, требует специальной рамы с посадочным местом диаметром 54 мм.
      • Стандарт 46 мм — устанавливается в стандартную раму стандарта Press Fit 30. Интегрированная система (с осью 24 мм) устанавливается непосредственно в каретку.
      • Стандарт BSA — устанавливается в стандартную раму с резьбой BSA. Интегрированная система (с осью 24 мм) устанавливается непосредственно в каретку. Обеспечивает регулировку длины цепи только в пределах 1/2 звена, требует использования совместно с полузвеном цепи (half-link).

      На http://www.bike-repair.ru очень подробно рассказывается про ремонт кареток и как их и чем можно снять. Давайте разберёмся и с этим вопросом.

      Инструменты для работы с кареткой

      Для работы с кареткой — картриджем необходим только шлицевой ключ. Он же пригодится и для многих разборных кареток.

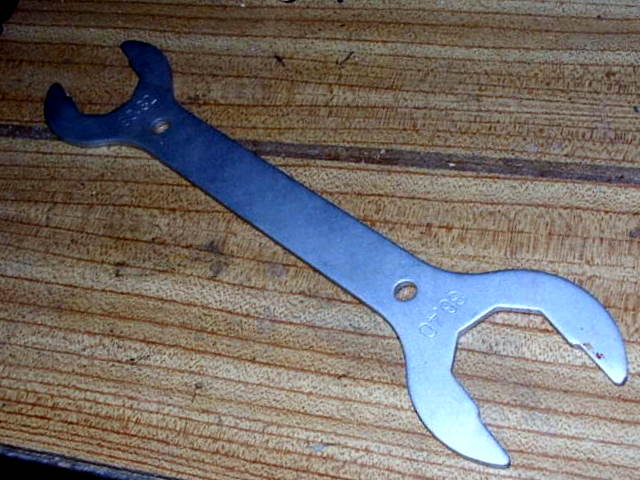

      Но на некоторых разборных каретках вместо шлицевого потребуется другой ключ —

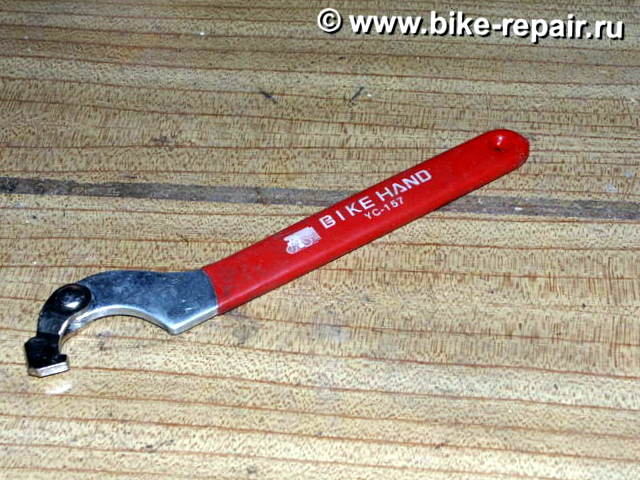

      А может потребоваться и такой. Можно обойтись и обычным рожковым ключом на 36, или в крайнем случае применить разводной / газовый ключ. Газовым ключом надо пользоваться аккуратно — можно легко повредить раму.

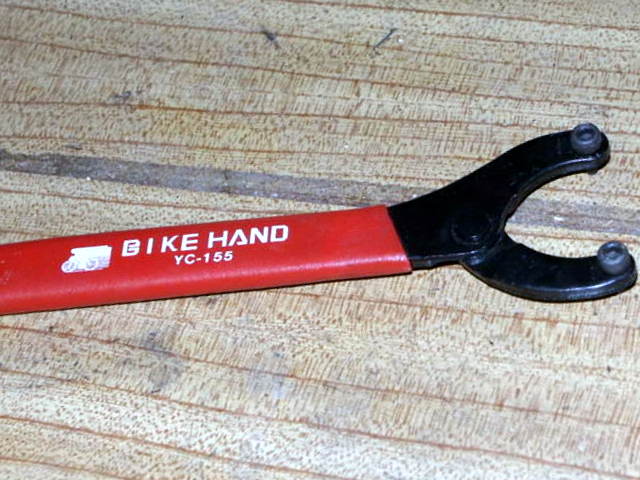

      На разборных каретках потребуется еще и вот такой специальный ключ

      Несмотря на такое разнообразие требуемых инструментов, процесс разборки, установки и регулировки кареток разных типов разнообразием не отличается. Просто для выполнения одних и тех же операций на разных каретках Вам потребуются разные инструменты. Основная сложность при разборке каретки — не забыть, что с правой стороны применяется левая резьба. Вторая сложность — особенно это относится к алюминиевым рамам — для отворачивания чашек могут потребоваться очень и очень большие усилия. При этом нельзя допускать срыва ключа — можно повредить детали велосипеда или травмировать руки. Поэтому лучше запастись ключами с достаточно длинными рукоятками.

      Снятие каретки картриджного и разборного типов

      Перед тем, как снять каретку с рамы, необходимо снять с оси каретки оба шатуна.
      После этого следует очистить каретку от грязи, поскольку кареточный узел рамы — один из самых грязных мест велосипеда, который обычно трудно отмыть, пока не сняты шатуны. Особенно тщательно надо выскрести грязь из шлицов чашек — если грязи много, то в чашку невозможно вставить съемник.

      0. При снятии каретки, возможно, придется прикладывать значительные усилия. Поэтому велосипед надо надежно поставить. Если Вам так удобнее, можно перевернуть его вверх колесами.

      Начинаем снимать каретку с левой стороны, то есть там, где нет звездочек.

      1. На некоторых каретках с левой стороны навернута стопорная гайка. Ее надо отвернуть спец. ключом (если его нет, то можно и обычным семейником). Эта гайка имеет правую резьбу. При отворачивании, возможно, придется приложить значительное усилие. Отворачивать надо аккуратно, не допуская срыва ключа — можно повредить гайку.

      Если у на Вашей каретке такой гайки нет, то переходим к п.2.

      2. Теперь берем ключ для каретки (шлицевой или специальный, в зависимости от конструкции Вашей каретки. На фотографиях показан шлицевой.) вставляем его в пазы, и выворачиваем из рамы левую чашку-адаптер разводным ключом с рукояткой подлиннее. Она имеет правую резьбу. При отворачивании, возможно, придется приложить значительное усилие.

      Вынимаем левую чашку (вместе с подшипником, если каретка разборная)

      3. Переходим к правой стороне велосипеда (там, где звездочки). Опять берем съемник каретки и ключ с длинной рукояткой, вставляем его в пазы, и выворачиваем из рамы правую чашку. Она имеет левую резьбу. При отворачивании, возможно, придется приложить значительное усилие.

      4. Вынимаем картридж или правую чашку с осью.

      Каретка снята. Теперь из разборной каретки надо вытащить подшипники (если они не запрессованы в чашку), убрать тряпочкой старую смазку, и промыть все детали в каком-либо растворителе (обычно керосин).

      Установка каретки картриджного типа выполняется в порядке, обратном снятию.

      Начинаем с того, что нанесем немного смазки на резьбу каретки и чашки-адаптера, чтобы потом ее легче было выворачивать.

      1. Начинаем с правой стороны. С помощью ключа для каретки и разводного ключа ввинчиваем каретку в раму до упора. Момент должен быть 50-70 Нм.

      Каретка с правой стороны имеет левую резьбу.

      2. Переходим к левой стороне. Тем же самым ключом вворачиваем левую чашку-адаптер Чашка с левой стороны имеет правую резьбу. Момент должен быть таким же — 50-70 Нм.

      Теперь надо установить шатуны и систему.

      Сборка и установка разборной каретки

      Разборная каретка очень похожа на ту, которая используется на , поэтому и процесс сборки и регулировки не отличается сложностью.

      Перед сборкой надо промыть все детали в каком-нибудь растворителе (керосин), протереть тряпочкой, и просушить. Бензин использовать не рекомендую — он может повредить пластмассовые сальники в чашках. Промыть следует и новую каретку — смазка на ней, скорее всего, консервирующая.
      Неплохо также проверить кареточный узел рамы на предмет отсутствия повреждений и всякого мусора. Я несколько раз находил там стружку, опилки, которая проваливалась в кареточный узел из подседельной трубы рамы. Попав в подшипники, опилки не будут способствовать легкому ходу велосипеда.

      Установка каретки производится в порядке, обратном снятию.

      0. При сборке каретки самое сложное — не перепутать концы оси каретки — ее правая и левая стороны отличаются. Обычно на оси или на пластмассовом кожухе (на некоторых каретках этот кожух не предусмотрен) нанесены буквы, соответствующие сторонам оси.

      Чашки перепутать не удастся — у них разная резьба (у левой чашки — правая и наоборот)

      1. Надеваем пластмассовый кожух на ось. Подшипники вкладываем в чашки. Если подшипники имеют сепараторы, то укладываем их сепаратором наружу (шариками — внутрь чашек). Смазываем подшипники густой смазкой Этой же смазкой смазываем резьбу обеих чашек.

      2. Сборку начинаем с правой стороны. Вставляем ось в правую чашку, и ввинчиваем эту чашку в раму до упора. Для этого нужен шлицевой ключ для каретки. Правая чашка имеет левую резьбу.


      3. Теперь аналогично вворачиваем с другой стороны левую чашку. Она имеет правую резьбу.Переходим к регулировке каретки. (можно сразу к п.1)

      Регулировка подшипников разборной каретки

      После сборки каретку обязательно надо отрегулировать, но часто приходится заниматься регулировкой и без разборки. Например, иногда после длительной езды по неровным дорогам в каретке появляется люфт, который следует устранить регулировкой. Люфт в каретке в лучшем случае может привести к нарушению четкости переключения передач, а в худшем — к повреждению подшипников и чашек. В дальней поездке каретку можно попытаться отрегулировать, не разбирая.

      0. Перед началом регулировки надо снять только один левый , снять стопорную гайку (спец. ключом) и немного ослабить левую чашку (шлицевым ключом). Гайка и левая чашка имеют правую резьбу.
      1. Левую чашку заворачиваем почти до упора, чтобы ось каретки вращалась легко, без заеданий, и при этом не имела люфта. Потом ослабляем ее шлицевым ключом примерно на четверть оборота.
      Навинчиваем стопорную гайку, удерживая чашку шлицевым ключом. Гайку затягиваем спец. ключом до упора.

      Теперь надо покрутить ось каретки рукой, и покачать ее из стороны в сторону. Если все сделано правильно, то каретка должна вращаться свободно, без заеданий, и не иметь ощутимого люфта. Если заедает, или есть люфт, то отворачиваем стопорную гайку, и повторяем п.1., ослабляя или подтягивая чашку шлицевым ключом.

      Когда каретка будет вращаться без заеданий и люфта, можно ставить шатуны.

      Иногда отрегулировать каретку не получается. То есть когда добиваешься, чтобы она вращалась свободно, то появляется люфт. И наоборот, если устраняешь люфт, то ось вращается туго, с заеданиями. Это говорит о том, что пора менять либо подшипники, либо саму каретку.

      Начнем с того, что прежде чем снимать каретку под квадрат, Octalink, ISIS с велосипеда у нас должны быть иначе к каретке не подобраться.

      Обратите внимание, что прежде чем покупать новую каретку для замены старой вам нужно узнать длину вала каретки. А длину не померить, если вы не снимите шатуны и систему или не открутите каретку полностью.

      Откручиваем каретку с помощью специнструмента

      Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

      Для этого нам потребуется съемник для кареток:

      Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

      Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

      Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

      Болт и проставка для прижимания съемника к каретке

      1. Устанавливаем съемник на каретку

      Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки , а правая чашка — по часовой стрелке . Правда легко запомнить?

      Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

      Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

      2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

      Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

      Подготовка к установке новой каретки

      Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

      После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

      На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

      Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

      Как снять каретку без съемника?

      Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:

      1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.

      2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.

      После проделанной работы вы вряд ли уже сможете воспользоваться съемником и каретку останется только высверливать из рамы или оставить ее там навсегда. Поэтому купите себе съемник или обратитесь в веломастерскую.

      (Visited 5 101 times, 20 visits today)

      Перед тем, как снять каретку с рамы, необходимо снять с оси каретки оба шатуна . После этого следует очистить каретку от грязи, поскольку кареточный узел рамы — один из самых грязных мест велосипеда, который обычно трудно отмыть, пока не сняты шатуны. Особенно тщательно надо выскрести грязь из шлицов чашек — если грязи много, то в чашку невозможно вставить съемник.

      Установка каретки картриджного типа производится в обратном порядке.

      Сборка и установка разборной каретки велосипеда.

      Разборная каретка очень похожа на ту, которая используется на отечественных велосипедах, поэтому и процесс сборки и регулировки не отличается сложностью.

      Перед сборкой надо промыть все детали в каком-нибудь растворителе (я использую керосин), протереть тряпочкой, и просушить. Бензин использовать не рекомендую — он может повредить пластмассовые сальники в чашках. Промыть следует и новую каретку — смазка на ней, скорее всего, консервирующая.
      Неплохо также проверить кареточный узел рамы на предмет отсутствия повреждений и всякого мусора. Я несколько раз находил там стружку, опилки, которая проваливалась в кареточный узел из подседельной трубы рамы. Попав в подшипники, опилки не будут способствовать легкому ходу велосипеда.

      Регулировка подшипников разборной каретки велосипеда.

      После сборки каретку обязательно надо отрегулировать, но часто приходится заниматься регулировкой и без разборки. Например, иногда после длительной езды по неровным дорогам в каретке появляется люфт, который следует устранить регулировкой. Люфт в каретке в лучшем случае может привести к нарушению четкости переключения передач, а в худшем — к повреждению подшипников и чашек. В дальней поездке каретку можно попытаться отрегулировать, не разбирая.

      Теперь надо покрутить ось каретки рукой, и покачать ее из стороны в сторону. Если все сделано правильно, то каретка должна вращаться свободно, без заеданий, и не иметь ощутимого люфта. Если заедает, или есть люфт, то отворачиваем стопорную гайку, и повторяем п.1., ослабляя или подтягивая чашку шлицевым ключом.

      Иногда отрегулировать каретку не получается. То есть когда добиваешься, чтобы она вращалась свободно, то появляется люфт. И наоборот, если устраняешь люфт, то ось вращается туго, с заеданиями. Это говорит о том, что пора менять либо подшипники, либо саму каретку.

      Чтобы выполнить ремонт велосипеда своими руками, необходимо владеть определенными навыками и знаниями. В этой статье мы расскажем, как выполнить ремонт втулки заднего колеса велосипеда, ремонт каретки велосипеда, а также расскажем, как самостоятельно устранить прокол заднего колеса велосипеда, а для начинающих велолюбителей расскажем, какое давление в шинах велосипеда должно соответствовать норме.

      РЕМОНТ ВТУЛКИ ЗАДНЕГО КОЛЕСА

      Самой распространенной неисправностью, которой вас может огорчить задняя втулка байка, является ослабление или затяжка в конусе. Если в конусе наблюдается ослабление, то колесо начнет сильно люфтить. Во втором случае, при перетяжке конуса, велосипед будет двигаться значительно более «туго» чем в нормальном режиме, и могут хрустеть подшипники. Так или иначе, нужно как можно быстрее выполнить ремонт втулки заднего колеса велосипеда.

      Для устранения люфта или, напротив, подтяжки конуса необходимы гаечные ключи, чаще всего пользуются рожковым конусным ключом на 15, и рожковым на 17 мм. Сперва, нужно заняться послаблением контргайки, после чего нужно перейти к послаблению или зажатию конусной гайки до требуемого положения.

      В идеальном варианте, люфт должен отсутствовать. В завершение, контргайка должна быть закручена на место. Если конус отрегулирован должным образом, колесо будет легко проворачиваться, за счет силы тяжести, действующей на катафот или сосок.

      Случается и такое, что задняя ось втулки может быть поломана или погнута. Основной причиной такой неисправности обычно являются некачественные детали. Если такое случилось, нужно полностью заменить ось втулки новой, более качественной.

      Во время замены оси, или при прохождении планового ТО, или во время ремонта втулки заднего колеса байка, чтобы было удобнее поможет демонтаж трещотки. Если суть ремонта — просто подтяжка или ослабление конуса, то это действие выполнять не обязательно.

      Чтобы избежать возможных поломок, нужно периодически проходить ТО. Его суть чаще всего сводится к регулировке конуса и мойке, чистке составляющих и смазыванию подшипников.

      Реже — меняют подшипники, сальники или шайбы. Стоимость ремонта может вылиться в большие затраты, в том случае, если обслуживание проводилось редко и вообще за втулкой не особо следили.

      К примеру, случается, что подшипниками «выедаются» канавки в корпусе втулки, это может произойти, потому что ось была искривлена или недостаточно смазана. В этом случае, чтобы отремонтировать заднее колесо байка, нужно будет полностью заменить корпус втулки, а может и само колесо.

      Следовательно, во избежание такой ситуации, перед тем, как отправиться в длительное путешествие на велосипеде нужно провести ТО вашего байка, и если обнаружились проблемы, то своевременно их устранить.

      ДЕЛАЕМ РЕМОНТ КАРЕТКИ

      Одним из наиболее сложных узлов велосипеда является каретка. Что же делать, если в пути она вас подвела, а попросить о помощи некого? Все просто, и прочитав текст, написанный ниже, при помощи минимального количества инструментов, вы сможете с легкостью разобрать и выполнить ремонт каретки велосипеда.

      Для разборки кареточного узла первым делом нужно демонтировать звезды и систему шатунов. Подробно на этом останавливаться не будем, так как это не настолько сложно, да и информации на эту тему в сети предостаточно.

      На прогулочные велосипеды и недорогие «горники» устанавливают каретку стандартной модификации. Порядок её разборки указан далее:

      1. Первым делом, нужно открутить контргайку слева, при помощи специального ключа;
      2. После этого производим снятие чашки каретки на той же стороне, используя для этого ключ на 16 (обратите внимание, на левой стороне выполнена нарезка правой резьбы, и аналогично справа выполнили левую резьбу);
      3. Если имеется необходимость, потребуется еще откручивание чашки справа. Для этого понадобится использование ключа на 32;
      4. Теперь вынимаем кареточный узел. Лучше всего сразу же выполнить промывку и, соответственно, очистку кареточной трубки, в первую очередь, резьбы;
      5. Далее занимаемся промывкой деталей кареточного узла бензином или керосином, попутно смотрим целые ли подшипники, чашки и оси. Если есть необходимость, нужно произвести замену изношенных деталей;
      6. Следующий шаг – это те же самые операции, только в обратном порядке: вкручиваем чашку справа до самого конца;
      7. Теперь нужно все тщательно промазать смазкой (литолом), надеть на ось подшипники, и вставить ее на место;
      8. Далее нужно вкрутить чашку слева, до тех пор, пока ось не прекратит вращаться. А теперь чашку нужно постепенно отпускать, до тех пор, пока вращению оси ничего не будет мешать, и оно будет плавным. Стоит помнить о том, что люфт не допускается;
      9. Теперь должна быть затянута контрящая гайка;
      10. Производим окончательную проверку вращения и отсутствия люфта. Если в этом есть необходимость, то нужно повторить пункты 8-9.

      РЕМОНТ ЗАДНЕГО КОЛЕСА: УСТРАНЯЕМ ПРОКОЛ

      Для начала, стоит сказать, что ремонт заднего колеса велосипеда может быть связан и с устранением «восьмерки» на колесе или начинке втулки колеса. Однако, поскольку это специфические операции, для которых нужен определенный опыт и инструмент, они заслуживают отдельного рассмотрения, и в данном тексте описаны не будут. Ниже будет рассказано, как справиться с проколом заднего колеса, так как с таким может столкнутся каждый.

      Прежде чем заняться ремонтом колеса, нужно его демонтировать. Переднее колесо снимается легко, а вот снятие заднего, для начинающего велолюбителя, может стать не такой уж и легкой задачей. Рассмотрим более детально, как демонтировать заднее колесо.

      КАК СНЯТЬ ЗАДНЕЕ КОЛЕСО?

      1. Если ваш велосипед снабжен ободными тормозами, то первым делом нужно их расстегнуть. Это осуществляется следующим образом: нужно свести в кучу рычаги, к которым прикрепляются колодки, и приподнять деталь фиксирующую тросик.
      2. Теперь следует перевернуть байк седлом вниз, так, чтобы он нашел свою опору на руле и седле. Если ваш велосипед снабжен фарой или велокомпьютером, вам следует быть внимательным, чтобы не повредить их.
      3. Далее займемся ослаблением эксцентрика колеса, удерживающего колесо на раме.
      4. Займите позицию позади велосипеда. Теперь нужно немного разогнув рычажок в заднем переключателе скоростей, вытянуть заднее колесо, которое без особого труда должно подняться кверху.
      5. Все что осталось – это снятие цепи со звездочек колеса. Теперь колесо отсоединено.

      СНЯТИЕ ПОКРЫШКИ

      Чтобы получить доступ к пробитой камере, потребуется выполнить разбортировку и снятие покрышки с колесного обода. Чтобы провести разбортировку, потребуется некоторая сноровка, поэтому не расстраивайтесь, если это не получится у вас сразу. Происходит это следующим образом:

      1. Колесо, которое вы сняли, нужно положить кверху звездочками.
      2. Теперь потребуется снятие колпачка ниппеля.
      3. Следующим действием нужно при помощи бортировочной лопатки прицепиться к краю покрышки и вывернуться в середину колеса.
      4. После фиксации бортировочной лопатки, нужно взять другую такую же, и выполнить те же действия вдоль окружности, тем самым разбортировав колесо полностью.

      Так как шину уже разбортировали, она уже легко снимается, и процесс извлечения камеры нисколько вас не затруднит.

      ЗАКЛЕИВАЕМ КАМЕРУ

      1. Первым делом, нужно определить в каком месте камера прокололась. Чтобы это сделать, камеру нужно накачать и внимательно осмотреть. В месте прокола будет раздаваться характерное шипение. Это место нужно как-то пометить.
      2. Затем нужно освободить камеру от воздуха, путем нажатия язычка ниппеля.
      3. В вашем ремонтном наборе должна быть мелкая наждачная бумага, нужно взять её и хорошо потереть место, где шина прокололась.
      4. Теперь нужно нанести клеящее средство тонким слоем. Это делается таким образом, чтобы кусочек, на который нанесен клей немного превосходил заплатку по размеру.
      5. Дайте клею пару минут полежать, а потом следует произвести приклеивание заплатки, с которой заранее снята защитная пленка. Будьте внимательны, под заплатку не должны попасть воздушные пузырьки.
      6. Теперь выполните прижатие заплатки к камере, как можно сильнее и дольше.

      После заклейки камеры, проведите рукой по внутренней стороне шины. Не редки случаи, когда причина прокола застряла в покрышке, и если это так, то её нужно удалить. Не забудьте про этот момент.

      Вот и все, колесо отремонтировано.

      КАКОЕ ДАВЛЕНИЕ В ШИНАХ ДОЛЖНО БЫТЬ?

      Велолюбителей всегда волновал вопрос – насколько сильно нужно накачивать шины? Это особенно актуально для начинающих велосипедистов, которые еще не обладают специальными навыками и не могут сразу сказать, каким должно быть давление в шинах велосипеда, чтобы обеспечить комфортную и безопасную езду.

      На самом деле никакой сложности тут нет. Большинство байков имеет на своих шинах указания о давлении, лучше всего подходящем именно этой модели. Чаще всего, диапазон давления колеблется от 2,38 до 4,08 атмосфер.

      Эти показатели давления велосипедных шин являются оптимальными, если ездить в условиях бездорожья или в горах. Объема воздуха в шинах «горника» вполне много, следовательно, заниматься перекачиванием его шин ни к чему.

      Так же не стоит забывать о том, что, учитывая низкое давление и большой объем, подкачку колес «горника» следует проводить не чаще, чем 1 раз в течение недели.

      Для определения давления, до которого нужно накачивать колеса байка, потребуется всего лишь прочитать надписи на шине. Производителями на шинах обычно указывается значение верхнего и нижнего пределов по давлению.

      Но, в отличие от горного, шины в шоссейном велосипеде, нужно накачивать до немного более высокого давления, так как объем колес невелик. Значение давления в шинах «шоссейника» должно лежать в пределах от 6,46 до 9,18 атмосфер. И проверку давления нужно осуществлять ежедневно.

      Традиционный способ проверки – это надавить на колесо пальцами, и если оно не продавилось, то можно двигаться в путь. Так делал каждый, когда был маленьким. Но лучше не заниматься самодеятельностью и просто подкачивать колеса в зависимости от показателей, которые выдал манометр.

      Показателя давления в велосипедных колесах также могут меняться в зависимости от того, какой вес имеет велосипедист, и из чего состоит дорога. Если маршрут вашей поездки состоит, в основной своей массе, из бездорожья, гор или обычной каменистой дороги, то перекачанные колеса – это явно не то, что вам нужно.

      Более низкое давление в шинах позволит вам меньше переживать по поводу ударов во время езды, и максимально повысит управляемость за счет сцепления с грунтом, в то время как при перекачанных колесах легко упасть. Но ситуация меняется на хорошем шоссе, где хорошо накачанные колеса ощущаются намного лучше.

      Если давление в шине слишком низкое (1,9 — 2,17 атмосфер), то это причина многих проблем. Для начала, шина может пробиться от малейшего столкновения с камнем или кочкой, а если во время этого камера будет зажата ободом, то она будет пробита в нескольких местах и починить её будет практически невозможно.

      Помимо этого, существует еще и вероятность повреждения обода, а это, мало того, что долго чинится, так еще и дорого стоит. И последнее, но наиболее неприятное – во время резкого поворота покрышка с малым давлением может соскочить с колеса, и в этом случае повреждения будут и у обода, и у велосипедиста.

      Проблемы с велосипедной кареткой знакомы каждому велосипедисту. Бывает, что она разбалтывается или издаёт характерные раздражающие щелчки. Это не всегда означает, что деталь нужно полностью заменить. Достаточно грамотно произвести ремонт каретки на велосипеде, не откладывая это дело на потом.

      Снимаем и ремонтируем

      Каретка может быть интегрированной и неинтегрированной. Последние по типу устройства делятся на картриджные (ось, чашки, шатуны – единая система) и разборные (детали могут развинчиваться, чтобы их можно было ремонтировать и чистить). Обычно каретки прогулочного байка или среднестатистического горного велосипеда устроены стандартно, поэтому починить их можно по отработанной схеме.

      Чтобы действовать было удобнее, велосипед лучше перевернуть колёсами вверх и поставить на руль.

      После того, как вы убедились, что байк стоит ровно и прочно, можно преступать к ремонту:

      1. Аккуратно снимаем с оси сначала левый, затем правый шатун.
      2. Тщательно промываем узел каретки, удаляем застарелую грязь, накопившуюся за шатунами. Очень старательно чистим шлицы в каждой чашке – если они будут забиты, установить съёмник не удастся.
      3. Приступаем к снятию самой каретки. Начинаем слева (там, где нет звёздочек). Если на вашем велосипеде имеется стопорная гайка, бережно отворачиваем её ключом (можно – семейником). На гайках данного типа обычно бывает правая резьба, поэтому придётся совершить некоторое усилие, но старайтесь подтягивать гайку осторожно, чтобы не сорвать ключ.
      4. После этого берём шлицевой ключ или спецключ для каретки. Как только он войдёт в пазы, сразу выкручиваем чашку разводным ключом с длинной ручкой. Если каретка у вас разборная, чашку нужно извлечь вместе с подшипником.
      5. На правой стороне (там, где звёздочки) совершаем аналогичные действия с помощью того же длинного ключа. Резьба на чашке, соответственно, уже не правая, а левая, так что потребуется усилие.
      6. Дальше необходимо вынуть правую чашку с осью или картридж (в зависимости от типа каретки).
      7. Если у вас разборная конструкция, из снятой каретки извлекаем подшипники. Места, в которых осталась прежняя смазка, тщательно очищаем. Все детали промываем в керосине или любом другом растворителе.

      После того, как каретка очищена, а детали высохли, производим установку в обратном порядке.

      Устанавливаем разборную велосипедную каретку

      Этот тип каретки имеет стандартное устройство, хорошо знакомое всем владельцам отечественных велобайков, вот почему установить и настроить её довольно просто.

      1. Перед началом установки только что купленную каретку и остальные детали тщательно промываем в керосине (бензин лучше не использовать: он вреден для пластмассы, могут пострадать сальники в чашках). Проверяем, нет ли мелкого сора и царапин в узле рамы, к которому будет крепиться каретка. Если что-то попадёт оттуда в подшипники, велосипед пойдёт «со скрипом».
      2. Внимательно изучаем концы кареточной оси (главное – не перепутать их!). На оси или кожухах (они есть не везде) должна быть специальная отметка. У чаш есть особая резьба, благодаря которой перепутать их невозможно.
      3. На ось нужно поместить кожух из пластмассы. В чаши мы вкладываем подшипники таким образом, чтобы шарики находились с внутренней стороны чашек. Подшипники и резьбу на чашках густо покрываем смазкой.
      4. Начинаем собирать справа. Крепим ось в ту чашку, которая находится с правой стороны и до упора вкручиваем её в рамное крепление, используя шлицевой ключ. На чашке левая резьба.
      5. Таким же образом вкручиваем левую чашку с противоположной стороны.

      После того, как установка каретки закончена, переходим к регулировке.

      Регулируем подшипники

      Причиной посторонних шумов, люфта и неприятного дребезжания в каретке заднего колеса часто становятся разболтанные подшипники. Это может привести к их повреждению, вызвать деформацию чашек или нарушить чёткость переключения передач. В случае возникновения любых подозрительных симптомов, необходимо подумать, как подтянуть каретку на велосипеде. При этом регулировку лучше не откладывать. При наличии навыков подтянуть каретку удастся даже во время поездки, минуя этап разборки.

      1. Начиная работу, снимаем с задней каретки левый шатун и специальным ключом откручиваем стопорную гайку. Затем с помощью шлицевого ключа слегка ослабляем левую чашку.
      2. Закручиваем левую чашку практически до упора. Стоит завернуть её слабо или слишком туго, как ось начнёт люфтить или заедать. Во избежание последнего чуть-чуть (примерно на ¼ оборота) ослабляем чашку длинным ключом.
      3. После этого сверху привинчиваем стопорную гайку и затягиваем её до упора тем же ключом, который использовали для откручивания.
      4. Проверяем, как работает ось каретки. Для этого крутим её рукой, затем – покачиваем туда-сюда по сторонам. Даже небольшой лифт или едва ощутимое заедание – веская причина повторить регулировку сначала.

      Если найти баланс между люфтом и заеданиями не удаётся даже после нескольких попыток, придётся заменить либо всю каретку, либо изношенные или недостаточно качественные подшипники.

      Источники:

      https://www.velomasterskaya.ru/articles/remont-karetki-velosipeda/
      https://www.syl.ru/article/215388/new_karetka-velosipeda-gde-nahoditsya-funktsii-kak-snyat
      http://velobajo.ru/bez-rubriki/kak-perebrat-karetku-na-velosipede.html
      https://velojournal.net/karetka-velosipeda-standarty-ustanovka-i-vse-chto-nuzhno-znat
      https://freetheater.ru/fitnes-detali/razbor-zadnei-karetki-na-velosipede-vidy-karetok-kak-zamenit/

Adblock
detector
