Как собрать велосипед из коробки

В последние годы двухколесный транспорт все чаще приобретают не в специализированных магазинах, а онлайн. Популярность данного способа обусловлена приемлемой стоимостью, отличным качеством сервиса, широким ассортиментом моделей. Порой сборка велосипеда из коробки вызывает трудности, поскольку работа требует наличия определенного опыта. Для решения задачи потребуются специальные инструменты, пошаговое описание каждого этапа.

Необходимые инструменты

Крутой велик, доставленный в коробке, представляет собой набор деталей и запчастей. Для сборки конструкции потребуются следующие инструменты:

Пройдите опрос

Нож, кусачки. Необходимы для снятия упаковки, разрезания пластиковых стяжек, скотча, капроновых шнурков.
Шестигранные ключи. Служат для фиксации болтов выноса, тормозов, подседельного штыря, а также системы переключения передач.
Гаечные ключи. Используют при установке педалей, дополнительных колесиков на детский велосипед.
Отвертки. С их помощью регулируют переключатели, устанавливают световозвращатели.
Пассатижи. Применяют для установки колпачка на тормозном тросе.
Насос. Давление в заводских колесах составляет примерно 1-1,5 Атм. Это позволяет предотвратить появление трещин на поверхности при длительном хранении. После сборки необходимо подкачать камеры, соблюдая показатели, рекомендуемые производителем.

Со сборкой велосипеда из коробки способен справиться любой мужчина и даже девушка. Если возникают какие-то проблемы, всегда можно обратиться к инструкции или пошаговому описанию процесса. На тематических сайтах специалисты и опытные пользователи дают подробные разъяснения.

При выборе подходящего набора инструментов стоит отдавать предпочтение комплектам с большим количеством разных ключей. С их помощью можно с легкостью установить либо отремонтировать любой элемент велосипеда.

Этапы сборки

Для начала необходимо вытащить велосипед из коробки. Удобнее всего это делать при помощи канцелярского ножа. Все действия осуществляют аккуратно, без спешки, чтобы не повредить детали байка и не получить травм. Кусачками разрезают пластиковые хомуты, которыми соединяются некоторые компоненты. После этого достают комплектующие: светоотражатели, звонок, педали, эксцентрики. Комплектация зависит от уровня выбранной модели. Перед тем как собрать велосипед, стоит обзавестись стойкой-кронштейном, которая обеспечит удобство работы.

Установка седла и подседельного штыря

Сборка велосипеда начитается с установки подседельного штыря и седла. Действия выполняют поэтапно:

штырь монтируют в раму так, чтобы он располагался параллельно поверхности, на которой стоит конструкция;
седло регулируют, пока оно не встанет посередине крепления на штыре, фиксируют элемент при помощи ключа на 14 мм;
подседельный штырь закрепляют на раме эксцентриком.

Оптимальную высоту сиденья можно установить после первой же поездки: опустить либо поднять, все зависит от индивидуальных параметров. Инструкция гласит, что в раму штырь должен уходить не менее чем на 10 см.

Достать велосипед из коробки
Для монтажа седла на подседельном штыре шестигранником на 6mm нужно раскрутить крепление, установить в пазы рамки седла, закрыть сверху скобой и закрутить обратно
Максимально близко к седлу закрепить светоотражатель
Седло опустить в подседельную трубу и закрепить эксцентриковым зажимом

Монтаж выноса и руля

Часто вынос устанавливают на шток вилки, а руль представлен отдельным элементом. В этом случае помогут следующие рекомендации по сборке:

Вынос необходимо ослабить, снять крышку, оценить затяжку многоразового якоря.
После монтажа якоря вынос устанавливают на нужную высоту, сверху прижимают крышку. Винты, находящиеся сбоку выноса, закручивают.
Руль фиксируют на выносе параллельно поверхности, на которой стоит конструкция. Затяжку производят поочередно, равномерно.
Обмотку производят с концов руля, делают небольшие нахлесты на отверстиях.
По завершении работы обмотку фиксируют клейкой лентой либо изолентой. В отверстия вставляют заглушки.

Если спортивный руль дополнен «рогами», необходимо установить их под углом 20–30 градусов. После регулировки элементы затягивают болтами при помощи шестигранного ключа 5 мм.

Руль на детском велосипеде оснащен специальными метками, за пределы которых запрещено выходить при установке.

Вертикальные отметки на выносе руля — максимально возможная высота подъема
Шестигранником на 5 или 6 закрепить вынос в рулевой колонке, а сам руль отрегулировать по высоте
Закрепить руль

Крепление колес и тормозов

В первую очередь необходимо уточнить направление вращения переднего колеса. Многие производители дополняют свою продукцию специальными маркировками. Если никаких меток нет, можно собрать конструкцию по собственному желанию. Далее работу выполняют по инструкции:

Переднее колесо устанавливают в вилку так, чтобы ось точно попала в пазы.
Эксцентрик помещают в ось втулки. Лапку элемента располагают параллельно оси колеса, завинчивают гайку.
Лапку эксцентрика зажимают. После этого велосипедное колесо должно надежно закрепиться. Изо всех сил затягивать не рекомендуется.
Тросы тормозов предварительно смазывают Литолом, вставляют в «рубашки». Если система ободная, необходимо просто застегнуть тросики.

После того как колеса и тормоза велосипеда собраны, необходимо проверить тормозные рычаги. В случае несимметричного расположения следует проверить правильность установки, переставить эксцентрик.

Правильно установить эксцентрик
Вставить ось во втулку переднего колеса
Сняв резинку с переднего тормоза, вставить колесо в вилку
Прокручивая левое колесико по часовой стрелке, затянуть эксцентрик
Начало установки переднего тормоза
Резинку нужно надеть до начала фиксации троса
Ослабить болт и завести тросик
Зафиксировать тормоз
Обрезать лишнюю часть троса кусачками, а его конец зажать наконечником
Завести тросик за рычаг
Чтобы отрегулировать тормоз, нужно ослабить болты и поставить колодки параллельно ободу, после этого нажать на тормозную ручку — рычаги должны сходиться одновременно

Установка педалей

Сборка велосипеда завершается закручиванием педалей. Делают это против хода движения байка. У каждой детали — левой и правой — разносторонняя резьба, поэтому перепутать их невозможно. Крепления затягивают рожковыми ключами 15 мм либо шестигранником на 6, 8 мм. Фиксация должна быть крепкой, в противном случае детали могут раскрутиться.

Горный велосипед всегда собирают строго по инструкции производителя, обязательно учитывая маркировку. На педали с левой резьбой есть пометка «L», на правой — «R».

Обратить внимание на подписи на педалях, у каждой из них разная резьба
Закрутить педали по движению велосипеда. Сначала сделать это вручную, затем ключом на 15
Надеть цепь на звезды, если она не на месте

Настройки переключателя

Скоростной велосипед комплектуют переключателями. Настройку этих элементов производят поэтапно:

лапку переключателя устанавливают на высоте 2–3 мм от цепи;
удаляют наклейку с подсказками;
натяжение троса регулируют на манетке;
для настройки заднего переключателя необходимо установить цепь на большую звездочку, отрегулировать болт L;
цепь спускают вниз, при необходимости ослабляют трос, настраивают болт Н.

После настройки можно самому проверить скорости, накидывая цепь вверх. Если полотно перемещается с помехами, нужно открутить барабан натяжения троса по направлению против часовой стрелки.

При правильной настройке переключателей цепь быстро и мягко перебрасывается с одной звездочки на другую. При этом рамки устройств не должны задевать одна другую.

Сначала отрегулировать натяжение пружины в самом заднем переключателе
Лапку переключателя нужно выставить строго напротив первой звезды
Отрегулировав положение переключателя винтом L, выставить задний и передний переключатель на последние звезды и повторить процедуру с винтом H
Выполнить натяжение цепи
Отрегулировать передний переключатель: маленькая звезда — винт L, большая — H

Обслуживание нового велосипеда

После того как велосипед полностью собран с нуля, необходимо отрегулировать механизмы, проверить цепь, подкачать колеса. Перед первой поездкой стоит уточнить, удобно ли доставать до тормозных ручек. При необходимости расположение деталей меняют при помощи специальных винтов.

Тормоза должны находиться на равном расстоянии от обода. Если это не так, следует откорректировать положение, используя болты на креплении тросика. Обязательно стоит испытать рычаги в действии, затем настроить до идеального состояния.

Завершающим этапом обслуживания станет регулировка переключателей. Процедура проводится, если на этапе тестирования наблюдались перебои в движении цепи по звездочкам. Если настойки выполнены правильно, полотно перемещается равномерно, без перекосов и задержек.

Сколько бы ни было воздуха в камерах, колеса перед выездом обязательно подкачивают. Оптимальное давление для горного велосипеда 2,8-4,5 Bar. Если нанос не оснащен датчиком, необходимо накачать покрышки в соответствии с собственным весом. От правильности выполнения процедуры зависит безопасность велосипедиста, легкость хода, долговечность конструкции.

При самостоятельной сборке велосипеда по запчастям необходимо руководствоваться инструкцией от производителя. В ней изложены основные моменты, которые требуют внимания. Если этого недостаточно, стоит воспользоваться подробным поэтапным описанием работы.

Отрегулировать механизмы
Проверить цепь
Подкачать колеса

Видео

Сборка велосипеда из коробки

Магазин velo-shop.ru, в этом фоторепортаже расскажет вам как собрать велосипед из коробки

Введение

Из опыта работы в компании, могу сказать, что чаще всего велосипеды в коробках мы отправляем в другие города, пользуясь услугами транспортных компаний. Для того, чтобы узнать цену доставки вам потребуются знать размеры коробки.

Примерные размеры коробки взрослого велосипеда:

Объём: 0.2 см 3 ,
Длинна: 140 см,
Высота: 70 см,
Ширина: 20 см.

Предупреждаем, что для того, чтобы гарантировать цельность комплекта и заполнения гарантийного талона, перед отправкой коробки вскрываются и запечатываются снова.

Подготовка

Итак, вы получили свой новый запечатанный в коробке велосипед.

Будьте аккуратны при вскрытии коробки, не пораньтесь о скобы

Наш менеджер Александр готов приступить к сборке.

Комплект велосипеда:

Рама с задним колесом и навесным оборудованием
Руль
Переднее колесо
Коробка или пакет с необходимыми комплектующими и запчастями.
Инструкция
В данный комплект велосипеда входят крылья они будут запечатаны в отдельном пакете. (Возможна комплектация велосипеда без крыльев)

Не выбрасывайте пакет от крыльев и не рвите его, на пакете вы найдете инструкцию по сборке крыльев.

Содержимое коробки с комплектующими и запчастями

Инструкция по эксплуатации с гарантийным талоном
Набор катафот
Крепления для установки катафот
Эксцентрик для переднего колеса
Подседельный штырь
Седло
Педали

Ключи для сборки в комплектацию велосипеда не входят. Вы можете приобрести все необходимое на нашем сайте, либо воспользоваться своим инструментом.

Набор инструментов для сборки велосипеда.

Кусачки
Набор шестигранников
Нож
Отвертка крестовая
Отвертка шлицевая (плоская)
Ключ на 15
Смазка (Велосипед придет обработанный заводской смазкой. Но при его эксплуатации она обязательно вам понадобиться. Например для обработки цепи после катания)

Снимите с велосипеда упаковочный материал и хомуты.

Будьте аккуратны не повредите троса переключении и тормозов

Установка руля

Открутите болт сверху и снимите со штока вилки защитную картоновую втулку.
Расправьте тросики (с левой и правой стороны рамы у вас должны остаться по одному тросу переключения и тормоза) . Оденьте вынос на шток вилки.
Шестигранником на 5, через крышку якоря, стяните рулевую колонку, но не затягивайте до упора. Данный болт необходим лишь для выбора люфта рулевой колонки.
Затяните боковые болты выноса руля. Болты дают окончательную фиксацию
Установите в удобное положение тормозные ручки и ручки переключения на руле.

Установка руля на резьбовую рулевую колонку

Если, руль крепится на резьбовую рулевую колонку, то просто вставьте вынос в отверстие в раме. И затяните болт сверху шестигранником на 6

После установки проверьте на наличие люфта рулевую колонку. Его быть не должно!

Установка переднего колеса

Если нет эксцентрика, это означает, что колесо, на вашем велосипеде, крепится гайками. Тогда вам понадобится ключ или головка на 15, или педальный ключ.

Вставьте эксцентрик во втулку, как показано как на Рис2. Рычаг эксцентрика должен быть с левой стороны колеса по ходу движения (на фотографии рычаг эксцентрика специально показан с другой стороны, для наглядности). Затем установите колесо на посадочные места в вилке.

Для владельцев велосипедов с дисковыми тормозами: внимательно смотрите на тормозной диск, он должен попасть ровно между колодками

Затем закрутите эксцентрик по часовой стрелке и затяните так, чтобы он оказался параллельно вилке. Рис 4

Установка седла

Насадите на рамки расположенные под седлом, крепления штыря как показано ниже.

как собрать седло

Притянув, установите его в отверстие подседельной трубы рамы. Отрегулируйте наклон и затяните его полностью.
важно Важно! Правильным считается положение, когда поверхность седла параллельна поверхности земли.

Установка крыльев

Заднее крыло крепится на подседельный штырь велосипеда. Возможен вариант, когда крылья могут устанавливаться непосредственно на раму.

Переднее крыло также закрепляется двумя способами:

установка под вилку (упирается в стенки штока вилки),
на траверс(гориллу) вилки.

Как я упоминал выше, не стоит разрывать пакет. На нем кратко, но вполне доступно изложена информация по сборке крыльев.

Для начала разделите комплект. Начнем с переднего крыла.

Разрежьте фиксирующие резинки. Данные резинки будут крепиться в шток вилки, упираясь в стенки. Они не дадут крылу соскочить со своего посадочного места.

Возьмите в руки резинки с большим диаметром (4) и (5), кронштейн крепления (3) и длинный (6). Насаживаем резинки и фиксируем их гайкой (7) как показано на рисунке ниже. Резинки с меньшим диаметром входят в комплектацию данного крыла, для установки в силки меньшего диаметра. Вы можете их просто отложить или выкинуть.

Получаем почти готовую конструкцию.
Фиксируем крылья на кронштейн крепления.

Устанавливаем готовое переднее крыло на велосипед.

Теперь приступки к сборке заднего крыла. Заднее крыло собирается намного проще. Действуем таким же методом. Раскладываем все по порядку. На фото вполне ясно, что и куда крепится.

Заднее крыло крепиться на подседельный штырь. Не забудьте установить резиновую прокладку между креплением крыла и подседельным штырем.

Наклон крыла регулируется пластиковыми гайкам

Ослабьте гайку полностью, для того, чтобы подобрать нужный угол. Крепление требует нежного обращения, поэтому, если крыло не опускается или не поднимается, не стоит прилагать больших усилий, в противном случае вы можете сломать его

Установка педалей

В комплекте с велосипедом идут две педали. На каждой педали указана, какая из них левая, а какая правая. Чаще всего вы увидите буквы на оси педали: L-левая и R –правая.

Педали имеют разную резьбу. Правая педаль прикручивается по часовой стрелке, левая — против часовой

Для полной фиксации педалей Вам обязательно потребуется педальный ключ на 15.

Подкачка колес

Накачайте камеры. Рабочее давление указано на покрышках. Для горного велосипеда как правило 2.8-4.5 Bar. Если насос без манометра, то накачайте колеса под свой вес так, чтобы при посадке на велосипед покрышка не проминалась более чем на 20% от высоты.

Поздравляем!

Вы собрали своего нового железного друга! Теперь советуем протянуть каждый болт и можно идти кататься.

Как собрать велосипед из коробки

Велосипедная индустрия не стоит на месте, она постоянно развивается, улучшая технические и эргономические характеристики байка. Для осуществления различных направлений применения велосипеда используются технические аспекты подходящего параметра. Доя того, чтобы достичь определенных высот или повысить степень комфортности многие велолюбители усовершенствуют своего железного друга. Некоторые просто меняют свою модель на более современный вариант, другие не в силах расстаться со своим любимцем постоянно нашпиговывают его новыми деталями. Существует и третий тип пользователей. Загоревшись идеей здорового образа жизни, они предпочитают приобретение нулевого велосипеда, собираясь при этом произвести самостоятельную сборку.

В принципе, вся история велосипедного спорта и отдыха подразумевала самостоятельные действия в этой сфере. Если человек сам собрал велосипед, то он точно будет разбираться в предназначении каждой детали и таким образом сможет повысить в будущем технические характеристики, которые подходят его стилю езды. Данная статья предназначена для тех, кто имеет желание собрать байк своими руками. Обязательно произведем акцент на главные функции ключевых деталей велосипеда. Основное – правильно произвести пошаговость действий по сборке велосипеда, ориентируясь на предоставленную развернутую инструкцию.

Фото 1. Детали и элементы обычноговелосипеда.

Как собирается и настраивается велосипед из упаковки

Итак, чтобы собрать велосипед с нулевого уровня, сперва потребуется провести подготовительный этап. Получив новую упаковку с велосипедом, следует произвести вскрытие очень аккуратно, потому что набор элементов обладает острыми концами и может поранить.

Что мы извлекаем из коробки?

Раму с произведенным на заводе монтажом заднего колеса и навесного оборудования.
Рулевое управление.
Переднее колесо.
Набор необходимых комплектующих и нужных запчастей.
Инструкция по сборке.
Если комплектация предусматривает установку крыльев, то они тоже будут присутствовать в коробке.

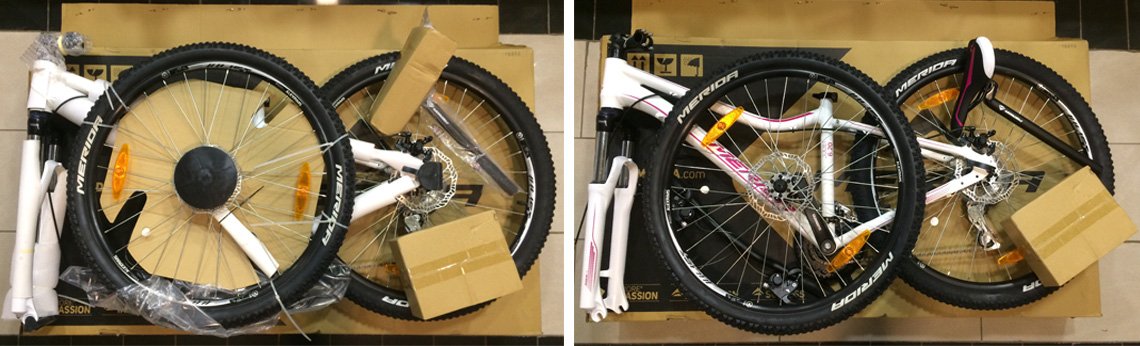

Фото 2. Что мы достаем из коробки.

Теперь следует открыть и рассмотреть непосредственно коробку, содержащую отдельные элементы и запасные части.

Такая упаковка, как правило, наполнена следующими деталями:

инструкцией по эксплуатации изделия с заполненным талоном гарантии;
набором катафотов;
креплением для монтажа катафот;
эксцентриком переднего колеса;
подседельным штырем;
седлом;
педалями.

Сразу стоит отметить, что любой упакованный велосипед никогда не снабжается ключами для сборки. Инструментарий каждый велолюбитель использует свой или приобретает в торговых точках.

Встает законный вопрос, – какие инструменты необходимы для этапов самостоятельной сборки велосипеда?

Умелец, собирающий велобайк своими руками должен обладать:

кусачками;
набором шестигранников;
ножом;
отверткой крестовой;
отверткой шлицевой (плоской);
ключом на 15;
смазкой.

Фото 3. Процесс монтажа.

Нужно подробно остановиться на последнем пункте. Упакованный велосипед, обычного поставляется в смазке завода. Но задача этого вещества, сохранность велосипеда от атмосферных влияний возможных в процессе транспортировки. Ваша смазка, к примеру, предполагает обработку цепи после полноценной сборки.

После того, как упаковочный материал снят и убран, можно переходит непосредственно к сборке изделия.

Этап №1. Установка руля

Большинство любителей начинают свои действия именно с монтажа руля. Используется для помощи шестигранник на «пять». Действовать нужно по ниже предоставленному плану.

Откручиваем верхний болт и снимаем со штока защитный вариант картонной втулки.
Расправляем тросики. Левая и правая стороны рамы обязательно содержат по одному тросику для переключения и/или торможения. Одеваем вынос на вилковый шток.
Используя шестигранник на 5, воздействуем на крышку якоря. После этого стягиваем элемент рулевой колонки. Важно не затягивать до упора. Этот болт предназначается только для регулирования люфта рулевого управления.
Затягиваем болты сбоку от выноса рулевой колонки. Они предназначаются для процесса окончательной фиксации.
Установление в идеальном положении тормозных ручек и переключателей на руле.

Если ваш велобайк сконструирован с резьбовой колонкой, то вынос, в этом случае, просто вставляется в раму (в подготовленное отверстие). Фиксируется болтом с верхнего участка при помощи шестигранника на 6.

Тестирование предполагает незамедлительную проверку на присутствие люфта рулевой колонки. Он не должен существовать. В противном случае повторяем действия и находим ошибку в сборке.

Фото 4. Разбираемся с вилкой.

Этап №2. Монтаж переднего колеса.

Одним из самых простых действий в сборке велосипеда является механизм установки переднего колеса. Действуем по плану.

Достается из коробки с комплектующими эксцентриками.
Если ваш набор не был укомплектован данным элементом, это значит, что процесс фиксации осуществляется крепежом гаек. В этом случае используется ключ на 15 или педальный вариант.
Эксцентрик вставляется во втулку. При этом рычаг эксцентрика должен располагаться слева по направлению хода велосипеда.
Следующий шаг – установка колеса непосредственно на посадочное место с обеих сторон вилки.
Если байк обладает дисковым тормозом, то нужно точно определить место попадания. Место тормозного диска – строго между двумя колодками.
Последний штрих – закручивание эксцентрика по ходу часовой стрелки и его затягивание в таком положении, чтобы он установился параллельно велосипедной вилке.

Этап №3. Установка седла

В руки нужно взять элемент подседельного штыря, саму седушку и шестигранный ключ на 6. Все фиксаторы на штыре ослабляются при помощи шестигранника, ног при этом не стоит демонтировать бот до конца. Рамки, располагающиеся под местом седла, служат базой закрепления выноса.

Теперь можно перейти к монтажу самого седла. Соединяем его с выносом и отверстием подседельной трубки. Сразу нужно заняться регулировкой наклона, подходящего седоку по стилю езды. Затягивание в этом случае должно быть крепким и надежным. В велоспорте правильным будет такое расположение, при котором седло строго параллельно земле.

Этап №4.Устанавливаем крылья.

Последовательный сборочный процесс составных частей велобайка, обязательно приведет нас к установке крыла. Задний вид крыла приделывается к подседельному штырю велосипеда. Существуют варианты установки прямо на раму.

Что касается монтажа переднего крыла, то здесь возможно применение двух методов.

Крыло крепиться под вилку. Штоки вилочного элемента служат ему опорой.
Установка производится на траверсе вилки.

Поэтому не выбрасывайте сразу основную инструкцию. В ней может находиться полезная и информация, предназначенная конкретно этой модели.

Комплект перед установкой надо разделить. Начинают процесс монтажа с передних крыльев. Фиксирующая резинка разрезается. После, эти резинки крепятся в шток вилки. Их главная задача помешать крылу оставит свое посадочное место.

Берем резинку с подходящим диаметром для данного велосипеда. Нужен также кронштейн. После насаживания резинок происходит закрепление гайками. Лишние запасные части, предназначенные для других диаметров, в нашей работе уже не пригодятся. Частично готовая конструкция фиксируется на кронштейне крепления. Во теперь производим установку крыла на велосипед.

Как собирается заднее крыло? С этим моментом намного проще. Процесс осуществляем по предыдущему принципу. Обязательно разложить все по порядку. Место крепления крыла заднего вида подседельный штырь. Так как это место поддается сильным встряскам и вибрациям необходимо подложить прокладку из резины между фиксатором крыла и областью подседельного штыря.

Теперь остается на этом этапе только отрегулировать наклон крыла. Для этого действия предназначаются специальные пластиковые гайки. Для подбора нужного угла, первоначально гайку нужно ослабить по максимуму. Таким крепление нужно обращаться нежно, поэтому, в случае сопротивления крыла не надо делать резких и сильных надавливающих движений. Иначе поломка гарантирована.

Этап № 5. Педали и их установка.

Для начала нужно разобрать, где находится правая педаль, а где левая. Маркировка обычно наносится педальные оси. Латинская буква L обозначает левую сторону. А использование буквы R – правую. Обращаем внимание на разные резьбы обеих педалей. Правый элемент необходимо крутить по часовой, а левый в обратную строну. Зафиксировать педали вам поможет специальный педальный ключ.

Этап № 6. Разбираемся с камерами. И скоростной, и обычный велосипед требуют полных камер воздуха для осуществления езды. Камеры необходимо накачать до их рабочего давления. Такие показатели указываются на покрышках. Если взять для примера горный велосипед, то давление находится в диапазоне 3-4 Bar. У многих велолюбителей насос не имеет манометра. В этом случае можно воспользоваться старым дедовским методом. При накачке ориентируемся на свой вес. То есть при нахождении на велосипеде камеры не должны проседать больше чем на 1/5 своего размера. Не забывайте, что степень давления в камерах отвечает за:

безопасность вашего передвижения;
ходовую легкость;
долговечность эксплуатации колеса.

Велосипед собран. Можно проверить все болты, затянуть до нужного уровня и перейти к тестированию в уличных условиях.

Процесс сборки и настройки велосипеда дома

Каждый велолюбитель предъявляет к байку свои требования и, основываясь на этом составляется план сборки велосипеда в домашних условиях. Для того чтобы грамотно собрать байк дома, нужно самое главное придерживаться порядка действий.

Алгоритм последовательной сборки составных элементов велосипеда.

Монтаж узлов каретки, шатунов и звездочек переднего вида.
Установка кассеты на заднее колесо.
Монтирование руля и вилки в стакан рамы спереди.
Последовательное соединение руля с корпусом вилки. Подседельный штырь монтируется с седлом.
На колесо одеваются камеры и покрышки. Производим процесс накачивания.
Следующий этап – механизм установки заднего колеса, переключателя скорости и настройка цепки.
Прикрепление переднего колеса.
Установка и настройка тормозной системы.

Сборка велосипеда дома – мероприятие долгое, но увлекательное и полезное. Человек учится подбирать запасные части с учетом тех критериев, которые он сам выдвигает к своему велосипеду. При этом возникает возможность усилить какой – либо эффект или наоборот ослабить ненужную функцию. Главное можно насладиться результатом работы, сделанной своими руками. В принципе, такой процесс – творческий.

Какие преимущества у сборочной модели перед покупным велосипедом.

Приобретая велосипед в торговой сети, вы в первую очередь покупаете модели ориентированные на массового потребителя и усредненные эргономические показатели. То есть здесь не будет возможности проявления индивидуальности. Для того чтобы избежать похожести на толпу можно решить проблему тремя способами.

Приобрести велосипед и докупая запасные части придать ему те характеристики, о которых вы мечтали. Но такой путь довольно дорог и затруднителен. Не все запасные части могут подойти именно вашему байку или его установленным параметрам.
Заказать индивидуальную сборку. Этим путем следует идти при наличии определенных финансов и точном знании того, что вы хотите увидеть на финише.
Собрать велосипед своими руками из различных запасных частей. Это довольно модное в последнее время увлечение позволяет создать собственную модель байка. При этом всегда появляется несколько существенных плюсов:

можно не тратит деньги на покупку нового велосипеда;
оплачивать работу не придется;
отличные детали можно приобрести подешевле в интернет – магазине;
часто используют качественные детали уже бывшие в употреблении и почти ничего не стоящие.

Сборка велосипеда представляет собой процесс по завершении, которого вы будете им гордится. А езда при индивидуальных параметрах, только усилит это чувство.

Как собрать велосипед из коробки

Заказывать велосипед из интернет-магазинов зачастую намного выгоднее, чем покупать их в оффлайн-магазинах. Только главным минусом является то, что после покупки в руки попадает не готовый к эксплуатации байк, а коробка с «полуфабрикатом», а как собрать велосипед из коробки знает не каждый.

Правильно провести сборку и настройку новенького байка не так уж и просто, особенно новичку.

Подготовка рабочего места

Лучше всего отнести свою покупку в веломастерскую. Цена услуги по сборке велосипеда многим может оказаться не самой дешевой, но сэкономленное время и нервы намного дороже. Тем более у профессионалов есть все необходимые инструменты и опыт.

Перед тем как собрать спортивный велосипед дома необходимо подготовить удобную рабочую зону и необходимые инструменты.

Рабочее место должно быть просторное и убранное. Узкий балкон с маленькой рабочей зоной точно не подойдет. Необходимые детали не должны валяться кучей. Разложить их желательно в последовательности сборки. Необходимые инструменты должны быть под рукой.

Полезными аксессуарами для сборки байка будут кронштейны или ремонтная стойка. Если их нет, то стоит очередной раз задуматься над сборкой велика у специалистов. Если мнение не поменялось, то тогда стоит набраться терпения, позвать себе помощника и подобрать необходимые инструменты.

Набор инструментов

Перечень инструментов будет строго зависеть от того, в каком состоянии прибыл велосипед. Чаще всего на байки уже установлены:

заднее колесо,
трансмиссия,
вилка,
гидролинии и тросики переключения передач.

В таком случае потребуются следующие инструменты:

набор шестигранников,
разводной ключ или их набор,
неширокий ключ на 15 для затяжки педалей,
плоскогубцы,
канцелярский нож,
и кусачки.

Если велосипед покупался по запчастям, то потребуется и ряд других инструментов, которые могут стоить недешево. Выше перечисленных же инструментов хватит для сборки байка, который был куплен в заводской комплектации.

Порядок сборки

Перед тем, как собрать новый велосипед, необходимо распаковать его и удалить с деталей весь упаковочный материал.

Пластиковые стяжки необходимо аккуратно разрезать канцелярским ножом или кусачками. Главное быть предельно осторожным, поскольку можно легко повредить краску на комплектующих.

Дальнейшую сборку можно начинать с чего душе угодно. Но если есть стойка для ремонта, то собирать байк стоит с установки седла и подседельного штыря.

Если само седло не закреплено в подседельном штыре, то на последнем с помощью шестигранного ключа необходимо расслабить крепление. В него вставляется само седло.

Стараться сразу установить его под подходящим углом не имеет смысла, поскольку, скорее всего, регулировать его в последующем все же придется. Но это уже потом.

Далее подседельный штырь устанавливается в раму, а зажим крепко затягивается. Велосипед фиксируется на ремонтной стойке именно за подседельный штырь.

Следующий этап – установка выноса и руля. Первый может быть установлен изначально, а может и нет. Для начала необходимо открутить крышку штока вилки. Затем надеть на нее вынос и зафиксировать ее с помощью болтов под шестигранник. Закручиваем крышку штока вилки обратно.

Следующий этап – установка руля. Для начала откручиваем переднюю крышку выноса. Затем руль фиксируем в ней таким образом, чтобы не переплетались гидролинии и тросики переключения передач.

Угол наклона руля тоже индивидуален. Поэтому если не знать необходимое значение его наклона, придется регулировать его в дальнейшем.

Оптимальным углом наклона является 35-45 градусов. Более точная настройка зависит от модели велосипеда, геометрии, размера рамы и анатомических особенностей райдера.

После этого устанавливаются колеса. Если они пришли в разобранном состоянии, то на них необходимо закрепить тормозной ротор и установить в них эксцентрики. Лапки эксцентриков должны быть слева. Фиксируем колесо в вилке, сначала затягиваем эксцентрик с помощью бокового болта, затем затягиваем лапку.

Следующий этап – установка тормозов. Если на байке предусмотрены ободная тормозная система V-Brake, то сначала устанавливаются колодки в рычаги, а потом рычаги на вилку. Затем необходимо соединить рычаги тросиком, и настроить тормоза.

Для ободных тормозов, сначала устанавливается адаптер, если в этом есть необходимость. Далее сам калипер с обязательной отцентровкой диска. Если настройка будет произведена неправильно и неточно, то диск будет постоянно шоркать тормозные колодки.

После этого можно фиксировать все тросики и гидролинии на раме. Важно не допустить их попадание в колеса.

Далее устанавливаются педали. Важно запомнить, что у каждой педали свое направление резьбы. Правая педаль вкручивается в классическом направлении – по часовой стрелке, а левая против часовой.

На каждой педали, на торцевой стороне оси есть маркировка R и L. Отталкиваясь от нее необходимо крепко затянуть педали с помощью узкого ключа на 15.

В принципе на этом этап сборки байка закончен, но остается самая кропотливая часть работы – настройка.

Настройка переключателей

Чаще всего трансмиссия на купленных байках уже настроена, но бывают и исключения. Начинать надо с переключателя.

Для начала надо установить цепь на малую звезду и на монетке установить соответствующее значение. Цепь должна находиться примерно посередине рамки переключателя и не цепляться за него при вращении. Между рамкой и звездами должно быть расстояние около 2 мм.

С помощью вращения винта L регулируется положение переключателя на первой звезде. При его закручивании переключатель движется от рамы, при выкручивании – к раме.Аналогичную операцию надо провести и на большой звезде только с винтом H.

Если цепь будет плохо переходить с малой звезды на большую, надо немного выкрутить (против часовой стрелки) винт регулировки натяжения тросика на монетке.

Те же действия надо провести и с задним переключателем. Только винты L и H здесь отвечают за противоположные звезды: L для большой звезды, H для малой. Звезды на лапке переключателя должны быть на одной линии со звездой кассеты.

Регулировка натяжения тросика осуществляется точно так же, как и в случае с передними звездами. Только есть еще дополнительный регулятор на самом переключателе.

Собрать велосипед из коробки сможет каждый, только надо обладать рядом навыков и набором необходимых инструментов.

Отличным помощником в сборке будет данная статья, следуя которой получится собрать байк правильно и с первого раза.

Размеры коробки велосипеда стелс. Как собрать велосипед из коробки? Набор инструментов для сборки велосипеда

Интернет-магазины постепенно вытесняют розничные и, вероятно, когда-нибудь совсем будут доминировать на рынке, а может и нет. Дело в том, что каждый может столкнуться с заказом велосипеда через интернет и в данной статье будет дано несколько советов о том, как собрать новенькую вещицу, приехавшую из-за моря.

Сборка у себя дома
Некоторые начинающие велосипедисты, страшась перспективы сборки, идут в обычный магазин, где цены часто выше и выбор ограниченнее. Зато все уже собрано и функционирует. Если разобраться, то процесс самостоятельной сборки велосипеда весьма и весьма прост. Настолько, что на все про все даже у человека, далекого от велоиндустрии уйдет 30-60 минут, не более. Хитрость в том, что в заветной коробке не набор мелких запчастей типа конструктора «Лего».

Велосипед собран уже более чем наполовину, остается только расстаться с упаковкой и совершить несколько манипуляций. Заднее колесо, и переключатели скоростей, и цепь, и тормозная система уже установлены. Осталось самостоятельно прикрутить руль, закрепить переднее колесо и разобраться с седлом. А все казалось таким сложным!

Инструменты для сборки
Для сборки велосипеда пригодятся шестигранники различных размеров. Тут весьма кстати оказался бы велосипедный набор инструментов – он может неоднократно пригодиться и в дальнейшем. Большинство велосипедов, выпущенных в заводских условиях, не требуют дополнительной настройки. Поэтому и множества инструментов не понадобится. Только мелочи.

Финальные «штрихи»
Может возникнуть вопрос с неровно стоящим калипером относительно ротора. Все просто: чтобы установить дисковые тормоза должным образом, необходимо ослабить крепежные болты калипера, зажать ручку тормоза и, не отпуская ее, затянуть болты. С переключением передач все крайне просто, можно заметить, что большинство велосипедов приходят с завода уже с настроенными скоростями. Небольшая регулировка – весьма несложный процесс.

Пара слов о цепи. В смазке сразу же она не нуждается, потому как это сделано на заводе. На сотню километров пути ее вполне хватит. Впоследствии смазку лучше приобрести и использовать каждые 100-150 километров.

Еще немного о колесах
Финальный этап: подкачка колес (информацию о максимально и минимально возможном давлении можно найти на боковине покрышки), для которой будет необходим насос. Понадобится он и в дальнейшем, в ходе эксплуатации велосипеда. Поэтому приобрести насос вместе с велосипедом обязательно. Усадка спиц в местах крепления – обычное дело при воздействии на них нагрузки, когда речь идет о новом колесе. Во избежание поломок и образования восьмерок после первой сотни километров рекомендуется отдать своего двухколесного друга на протяжку спиц в мастерскую.

После этого можно выезжать на пробную поездку! Особых сложностей в процессе сборки нет. Дополнительные аксессуары приобретаются по ходу дела, но лучше всего сразу закупить все необходимое, о чем уже была написана статья. Они помогут избежать внезапных приключений в поездках.

Велосипед в коробке — это не страшный сон и не так уж сложно как думает большинство потребителей. Обычная практика всех упаковывать велосипеды в коробки, чтобы уменьшить затраты на их пересылку и защитить от повреждений при перевозке. При этом покупателю останется произвести всего несколько простых телодвижений и его новый двухколесный друг будет готов к первому заезду уже спустя 15-20 минут .

У тех кто первый раз решил в коробке через интернет магазин, возникает много вопросов:

как будет доставлен его новый железный конь?
как упакован велосипед в коробке?
как собрать велосипед из коробки?
как обстоят дела с и обслуживанием после ?

Все эти моменты мы постараемся разобрать как можно более детально и развеим большинство мифов о том что велосипед в коробке — это кот в мешке… — это очень сложно… — это очень дорого и т.д.

Весь процесс также можно увидеть на видео:

Технологии упаковки велосипеда в коробку на заводах.

Для уменьшения занимаемого места при транспортировке и хранении многие производители прибегают к упаковке велосипедов в коробку. Это позволяет значительно уменьшить размеры велосипеда, снизив стоимость доставки и обезопасить его от повреждений. В зависимости от импортера, встречаются два вида упаковки:

CKD — пакуются отдельно рамы по несколько штук в ящик и запчасти, а по прибытию в страну назначения, велосипеды собираются на местных фабриках и уже к конечному потребителю отправляются в индивидуальном коробке каждый. В наши дни данный вариант чаще встречается в бюджетном сегменте.

SKD — это самый распространенный способ упаковки современных брендовых велосипедов. Сначала их собирают на фабрике в Китае, Тайвани или другой стране в зависимости от расположения мощностей компании. Затем проводится полная настройка и проверка всех узлов. Непосредственно перед отправкой в страну назначения, с велосипедов снимают самые габаритные детали — руль, переднее колесо, сидение и педали. Производится тщательная упаковка рамы и отдельных компонентов, чтобы защитить их от повреждений в процессе транспортировки.

Первый способ зачастую используется компаниями, стоимость велосипедов которых находится на бюджетной отметке (до 100$ детские, и до 200$ взрослые). Такие велосипеды зачастую продаются на рынках, ведь там важна экономия каждой копейки, а качество сборки и настройки имеет второстепенное значение. А вот известные компании хотят быть уверены в том что их продукция не подведет, поэтому доверяют процесс сборки только отраслевым заводам, многие при этом имеют на них свой персонал, который отвечает за контроль качества. В таком случае снижается количество гарантийных поломок, ведь с велосипедами работают профессионалы с громаднейшим опытом и всем необходимым инструментом. Поэтому покупая хороший , вы можете быть уверены в его правильной предпродажной подготовке.

Размер упаковки велосипеда в коробке

В зависимости от , размера его рамы или колес (даже у одной и той же модели), габариты его упаковки могут различаться. Зная габариты коробки велосипеда вы можете просчитать стоимость его доставки курьерскими службами или подобрать автомобиль для транспортировки. В таблице ниже приведены размеры коробок велосипедов в зависимости от диаметра колес и их назначения:

Сборка велосипеда из коробки. Нюансы

Итак, ваш велосипед прибыл, вам уже вовсю не терпится проехаться на нем, но остается еще один важный этап — сборка велосипеда из коробки . И если вы думаете что вам придется собирать его по деталям как конструктор, то мы вас обрадуем — производитель уже сделал эту работу за вас на 80-85%. Вам останется только распаковать велосипед, установить руль и сидение, прикрутить педали, накачать колеса и проверить на правильность настройки основных узлов (тормоза, система переключения). Но как говорится лучше один раз посмотреть, поэтому вот очень наглядное и информативное видео о сборке нового велосипеда:

Давайте пройдемся отдельно по каждому пункту:

аккуратно распакуйте велосипед;
достаньте из упаковки все детали и разложите их на открытой поверхности;
установите руль в вынос зафиксировав его на 2/4 болта;
зафиксируйте сидение;
вставьте переднее колесо в вилку и отрегулируйте тормоза;
прикрутите педали;
подкачайте колеса;
если требуется, установите дополнительные аксессуары;
проведите тщательный осмотр и проверку основных агрегатов велосипеда.

На фотографии ниже вы можете увидеть как упакованы , все узлы собраны воедино практически готовы к использованию.

А вот так поставляются , различия у двух конкурирующих брендов абсолютно не заметны, потому что их попросту нет;)

Как видите, нет ничего сложного, с чем бы не смог справится современный человек. Но если у вас все же возникнут трудности в сборке или вы уже твердо решили что не хотите возится с велосипедом — обратитесь в ближайшую веломастерскую. Стоимость сборки велосипеда с коробка обычно не превышает 50-100грн, но зато вы будете уверены что ваш новый байк собран и настроен действительно компетентным и опытным механиком.

Cборка детского велосипеда из коробки

Упаковка мало чем отличается от взрослых моделей, ну кроме размера самой коробки, конечно же. В случае заказа детских байков с колесами 12-20”, вам понадобиться установить дополнительные колесики по бокам, что не вызывает особых сложностей, но требует внимательного прочтения инструкции, ведь разные производители используют варианты крепления в корне отличающиеся друг от друга. Также надо будет потрудится над установкой крыльев, багажника, корзинки и прочих дополнительных аксессуаров, если они конечно же есть в комплекте.

Во время сборки детского велосипеда из коробки, мы рекомендуем проверять все без исключения узлы, ведь что-то могло открутиться в процессе транспортировки или быть не достаточно хорошо зафиксированным еще с завода. Обязательно проконтролируйте работу тормозной системы.

Перечень инструментов для сборки велосипеда из коробки:

кусачки или нож — с их помощью вам нужно будет освободить железного коня из упаковки (скотч, пластиковые стяжки, капроновые шнурки);
шестигранные ключи — ими фиксируются болты выноса, подседельного штыря, сидения, тормозов и системы переключения
гаечные ключи — нужны для установки педалей, дополнительных колес (на детских великах), сидения и колесных гаек на бюджетных байках.
отвертки — ими регулируются переключатели, а также устанавливаются катафоты;
плоскогубцы — нужны чтобы обжать колпачок на тормозном тросе (не на всех велосипедах);
насос — с завода колеса подкачаны всего лишь немного (примерно 1-1.5 Атм), чтобы при длительном хранении покрышки и камеры не трескались, поэтому после сборки вам нужно будет их подкачать (рекомендуемое давление указано на покрышках).

Со сборкой велосипедов из упаковки справляются даже девушки. Даже если у вас возникнут какие-либо трудности — вы всегда можете обратится к нам, мы подскажем где найти, как прикрутить, и что это за штукенция валяется в коробке;).

Магазин сайт, в этом фоторепортаже расскажет вам как собрать велосипед из коробки

Введение

Примерные размеры коробки взрослого велосипеда:

Объём: 0.2 см 3 ,
Длинна: 140 см,
Высота: 70 см,
Ширина: 20 см.

Подготовка

Будьте аккуратны при вскрытии коробки, не пораньтесь о скобы

Наш менеджер Александр готов приступить к сборке.

Комплект велосипеда:

Рама с задним колесом и навесным оборудованием
Переднее колесо
Коробка или пакет с необходимыми комплектующими и запчастями.
Инструкция
В данный комплект велосипеда входят крылья они будут запечатаны в отдельном пакете. (Возможна комплектация велосипеда без крыльев)

Содержимое коробки с комплектующими и запчастями

Инструкция по эксплуатации с гарантийным талоном
Набор катафот
Крепления для установки катафот
Эксцентрик для переднего колеса
Подседельный штырь
Седло
Педали

Набор инструментов для сборки велосипеда.

Кусачки
Набор шестигранников
Отвертка крестовая
Отвертка шлицевая (плоская)
Ключ на 15
Смазка (Велосипед придет обработанный заводской смазкой. Но при его эксплуатации она обязательно вам понадобиться. Например для обработки цепи после катания)

Снимите с велосипеда упаковочный материал и хомуты.

Будьте аккуратны не повредите троса переключении и тормозов

Установка руля

Открутите болт сверху и снимите со штока вилки защитную картоновую втулку.
Расправьте тросики (с левой и правой стороны рамы у вас должны остаться по одному тросу переключения и тормоза) . Оденьте вынос на шток вилки.
Шестигранником на 5, через крышку якоря, стяните рулевую колонку, но не затягивайте до упора. Данный болт необходим лишь для выбора люфта рулевой колонки.
Затяните боковые болты выноса руля. Болты дают окончательную фиксацию
Установите в удобное положение тормозные ручки и ручки переключения на руле.

Установка руля на резьбовую рулевую колонку

После установки проверьте на наличие люфта рулевую колонку. Его быть не должно!

Установка переднего колеса

Вставьте эксцентрик во втулку, как показано как на Рис2. Рычаг эксцентрика должен быть с левой стороны колеса по ходу движения (на фотографии рычаг эксцентрика специально показан с другой стороны, для наглядности ). Затем установите колесо на посадочные места в вилке.

Затем закрутите эксцентрик по часовой стрелке и затяните так, чтобы он оказался параллельно вилке. Рис 4

Установка седла

Насадите на рамки расположенные под седлом, крепления штыря как показано ниже.

Как собрать седло

Установка крыльев

Переднее крыло также закрепляется двумя способами:

установка под вилку (упирается в стенки штока вилки),
на траверс(гориллу) вилки.

Для начала разделите комплект. Начнем с переднего крыла.

Получаем почти готовую конструкцию.
Фиксируем крылья на кронштейн крепления.

Устанавливаем готовое переднее крыло на велосипед.

Наклон крыла регулируется пластиковыми гайкам

Установка педалей

Педали имеют разную резьбу. Правая педаль прикручивается по часовой стрелке, левая — против часовой

Для полной фиксации педалей Вам обязательно потребуется педальный ключ на 15.

Подкачка колес

Накачайте камеры. Рабочее давление указано на покрышках. Для горного велосипеда как правило 2.8-4.5 Bar. Если насос без манометра, то накачайте колеса под свой вес так, чтобы при посадке на велосипед покрышка не проминалась более чем на 20% от высоты.

Поздравляем!

Стараясь сэкономить время и деньги, многие люди заказывают товары через интернет. Доставка осуществляется транспортной компанией, и велосипед приходит в разобранном виде. Как только посылка получена, возникает необходимость собрать велосипед из коробки. Одни предпочитают воспользоваться услугами мастерской, другие принимают решение самостоятельно собрать велосипед.

Необходимые инструменты для сборки велосипеда из коробки

Установка системы наряду с шатунами, а также цепью, двумя переключателями, крепление заднего колеса, оснащение тормозами, рулевой колонкой обычно выполняется на производстве. Остаётся прикрепить руль, зафиксировать сидение, поставить переднее колесо, приделать педали, разобраться со светоотражателями и прочей мелочёвкой. Все эти детали отдельно упакованы. Сборка велосипеда производится:

4, 5, 6 mm шестигранниками, предпочтительнее их набор;
ключом на 15, чтобы затянуть педали;
ключом на 10;
отвёрткой крестовой;
плоскогубцами, чтобы совершить обжим тросика;

кусачками, чтобы обрезать тросик.

С распакованного велосипеда обрезаются пластиковые хомуты. Во избежание повреждения лакокрасочного покрытия следует пользоваться кусачками осторожно. Можно приступать к сборке.

Как правильно собирать велосипед

Сначала седло закрепляется на подседельном штыре. Понадобится шестигранник (6 mm) для раскручивания крепления на этом штыре. В пазы устанавливаются рамки седла, сверху закрыть скобой и закрутить. Благодаря столь хитрой конструкции, можно двигать седло вперёд и назад, а также регулировать в соответствии с углом наклона. На этой фазе просто закручивается болт. Дальнейшие регулировки совершаются на собранном велике.

Крепление светоотражателя

Закреплять светоотражатель необходимо в непосредственной близости к седлу.

Вся конструкция до упора опускается прямиком в подседельную трубу и фиксируется эксцентриковым зажимом. При излишне лёгком закрывании следует открыть его полностью, подкрутить затяжное колёсико и попытаться повторить закрытие. Если не получается, необходимо ослабить.

Установка руля

Переносим акцент на руль и его вынос. Одни велосипеды оснащены уже скрепленным к рулю выносом, другие нет. При любом раскладе вынос необходимо установить в первую очередь. Когда устанавливается руль и его вынос, необходимо обратить внимание, чтобы тросики не были запутаны. Что касается вертикальных отметок, выгравированных на выносе руля, они означают предельно допустимую высоту подъёма.

По окончании установки закрепить руль.

Монтаж переднего колеса

Прежде всего, необходимо совершить правильную установку эксцентрика. Достаньте этот элемент из коробочки с мелочёвкой.

Съём заглушки и пружины производится с обратного от рычажка края эксцентрика. Затем необходимо вставить ось прямо во втулку переднего колеса. Вставляется того же края, как у заднего колеса (предположительно слева).

Вмонтировать в вилку колесо. При ободных тормозах передний «расстёгивается». В качестве альтернативы с переднего тормоза просто снимается резинка. Обычно производитель закрепляет его резинкой либо стяжкой.

Затяжка эксцентрика – самая удобная процедура. Становимся спереди велосипеда, отслеживая отцентровку колеса. Приступаем к затяжке эксцентрика. С левого края по часовой стрелке покручиваем колёсико, пытаясь закрыть рычажок. В случае слишком лёгкого закрывания откидываем обратно и повторяем закручивание колёсика. Закручиваем, пока эксцентрик станет закрываться с усилием. Только без фанатизма, чтобы эксцентрик не сломался.

Подкачиваем колёса. На покрышках выбиты символы psi и bar с рекомендованным давлением. Bar = атмосферы.

Монтирование педалей

Приступим к монтировке педалей. Обычно педали маркируются: левая маркируется Left (L), правая выгравирована как Right (R). Каждая из них отличается собственной резьбой. Правая закручивается по часовой стрелке, левая – против. Начинают закручивать педали руками, затем поджимают ключом на 15.

При необходимости возвращаем цепь на место простым нажатием лапки заднего переключателя. В результате цепь ослабнет. Подхватив её рукой, надеваем на любую переднюю звезду.

Устанавливаем и настраиваем передний тормоз

Из коробки достаём изогнутую трубку. Продеваем в неё тросик переднего тормоза непосредственно широким фрагментом кверху и узким книзу. Поближе к тормозным рычагам.

Предварительно до прикручивания самого троса одевается резинка. Она препятствует проникновению грязи к тросику.

Необходимо ослабить болт и завести туда тросик.

Сжать рычаги до образования 2–3 мм расстояния между колодками и ободом. Теперь можно закрутить болт. Не переусердствуйте, чтобы тросик не «запушился».

Необходимо оставить 5–7 см запас тросика, излишек устраняем хорошими кусачками (плохой инструмент приведёт к распушенности тросика на конце). Теперь остаётся надеть наконечник и зажать его плоскогубцами.

Чтобы тросик не болтался, заводим его за рычаг.

Регулируем тормоза

Слаженная работа тормозов зависит от выполнения некоторых нюансов:

Крутим накачанное колесо, проверяя наличие восьмёрки. При необходимости устраняем этот дефект. Целесообразнее воспользоваться услугами опытного мастера или почитать информацию по устранению восьмёрки. Если колесо не «восьмерит», движемся далее.
Собранные тормозные колодки должны располагаться на одинаковом расстоянии от обода. Достичь этого можно обычным натяжением троса. Ослабляется болт, крепящий тросик, и натягивается несколько сильнее. В качестве альтернативы можно воспользоваться «барашком» у тормозной ручки. С его помощью также подтягивается или ослабляется тросик. Полностью его выкручивать нельзя. Положение колодок должно быть параллельно ободу. Проверяем соответствие. При необходимости регулируем колодки, ослабевая тросик. Если мы зажмём тормоз и затянем болты сразу, положение колодок станет правильным.
Давайте нажмём на тормозную ручку и понаблюдаем, сходятся ли одновременно тормозные рычаги. Если да, всё правильно.
При разновременном схождении тормозных рычагов исправляем погрешность специальными винтами. Регулируем рычаг более активной колодки. С этого же края закручиваем винт по часовой стрелке преимущественно на 1 или 0,5 оборота. Нажимом проверяем, насколько изменилась ситуация. В большинстве случаев одновременного прижимания добиваются подтаскиванием одним винтом. Проблема остаётся? Проворачиваем винт на 1 или 0,5 оборота непосредственно на другом рычаге, соответственно, против часовой стрелки. Для заднего тормоза используется аналогичный алгоритм действий.

Регулируем оба переключателя

Поскольку передний переключатель обычно регулируется на производстве, целесообразно начать с заднего. Воспользуемся стойкой, поставив на неё заднее колесо. Если стойки нет, потребуется сподвижник для приподнимания велосипеда за седло. Крутим педали приподнятого транспорта и наблюдаем, как всё функционирует.

Убеждаемся, есть ли необходимость в наладках заднего переключателя. Относительно переднего переключателя – выставляется самая малая звездочка. Одновременно крутим педали и совершаем поочерёдное переключение передач на заднем. В случае плохого поднятия или опущения цепи по звёздочкам производим регулировку.

Сначала в самом дальнем переключателе настраиваем натяжение пружины. Возможно, пружину корректно отрегулировали уже на производстве. При необходимости выставляем на первую звезду (ручки переключателя выгравированы цифрой 1) оба переключателя. В переднем выставить меньшую из трёх звездочек, а заднем – крупную (из 7-ми либо 8-ми, 9-ти). Поскольку цепь должна встать на надлежащие звёзды, необходимо покрутить педали.

Концентрируемся на винтах с гравировкой High(H) и Low(L) у заднего переключателя. Н относится к повышенным передачам, скажем седьмой. L имеет прямое отношение к пониженным передачам, предположим первой. Установив первую передачу, наблюдаем за винтом L. Крутим его при необходимости, предварительно убедившись, что положение задней лапки переключателя параллельно первой звезде.

При ровном положении этот шаг пропускается. В обратном случае следует покрутить винт L в подходящую сторону. Лапка переключателя должна начать умеренно смещаться в левую или правую сторону. Звёздочки в лапке переключателя обязательно должны находиться в одной плоскости непосредственно с первой кассетной звездой. Наладив переключатель с помощью винта L, выставляем оба переключателя на самые дальние звёзды. Повторяем по аналогии манипуляции с винтом Н.

Пора переходить к натяжению цепи. При плохом подъёме цепи с 7 на 1 умеренно натягиваем тросик. И, наоборот, плохое опущение вниз с 1 на 7 говорит о перетяжке тросика, значит ослабляем его. Надлежащие настройки производятся регулировочным колёсиком на заднем переключателе. Натяжка троса достигается кручением против часовой стрелки, а ослабление – по часовой. Без фанатизма, чтобы из переключателя не выскочило колёсико. Если до надлежащего уровня отрегулировать не удалось, ослабляем гайку на 9, которая придерживает сам трос. Натянув или ослабив трос, закрепляем его.

Настройки передних переключателей производятся по аналогии. Необходимо только поменять: винт L – малая звезда, Н – большая.

Как собрать велосипед из коробки

Фото 1. Детали и элементы обычноговелосипеда.

Как собирается и настраивается велосипед из упаковки

Что мы извлекаем из коробки?

Раму с произведенным на заводе монтажом заднего колеса и навесного оборудования.
Рулевое управление.
Переднее колесо.
Набор необходимых комплектующих и нужных запчастей.
Инструкция по сборке.
Если комплектация предусматривает установку крыльев, то они тоже будут присутствовать в коробке.

Фото 2. Что мы достаем из коробки.

Такая упаковка, как правило, наполнена следующими деталями:

инструкцией по эксплуатации изделия с заполненным талоном гарантии;
набором катафотов;
креплением для монтажа катафот;
эксцентриком переднего колеса;
подседельным штырем;
седлом;
педалями.

Встает законный вопрос, – какие инструменты необходимы для этапов самостоятельной сборки велосипеда?

Умелец, собирающий велобайк своими руками должен обладать:

кусачками;
набором шестигранников;
ножом;
отверткой крестовой;
отверткой шлицевой (плоской);
ключом на 15;
смазкой.

Фото 3. Процесс монтажа.

После того, как упаковочный материал снят и убран, можно переходит непосредственно к сборке изделия.

Этап №1. Установка руля

Откручиваем верхний болт и снимаем со штока защитный вариант картонной втулки.
Расправляем тросики. Левая и правая стороны рамы обязательно содержат по одному тросику для переключения и/или торможения. Одеваем вынос на вилковый шток.
Используя шестигранник на 5, воздействуем на крышку якоря. После этого стягиваем элемент рулевой колонки. Важно не затягивать до упора. Этот болт предназначается только для регулирования люфта рулевого управления.
Затягиваем болты сбоку от выноса рулевой колонки. Они предназначаются для процесса окончательной фиксации.
Установление в идеальном положении тормозных ручек и переключателей на руле.

Фото 4. Разбираемся с вилкой.

Этап №2. Монтаж переднего колеса.

Достается из коробки с комплектующими эксцентриками.
Если ваш набор не был укомплектован данным элементом, это значит, что процесс фиксации осуществляется крепежом гаек. В этом случае используется ключ на 15 или педальный вариант.
Эксцентрик вставляется во втулку. При этом рычаг эксцентрика должен располагаться слева по направлению хода велосипеда.
Следующий шаг – установка колеса непосредственно на посадочное место с обеих сторон вилки.
Если байк обладает дисковым тормозом, то нужно точно определить место попадания. Место тормозного диска – строго между двумя колодками.
Последний штрих – закручивание эксцентрика по ходу часовой стрелки и его затягивание в таком положении, чтобы он установился параллельно велосипедной вилке.

Этап №3. Установка седла

Этап №4.Устанавливаем крылья.

Что касается монтажа переднего крыла, то здесь возможно применение двух методов.

Крыло крепиться под вилку. Штоки вилочного элемента служат ему опорой.
Установка производится на траверсе вилки.

Этап № 5. Педали и их установка.

безопасность вашего передвижения;
ходовую легкость;
долговечность эксплуатации колеса.

Процесс сборки и настройки велосипеда дома

Алгоритм последовательной сборки составных элементов велосипеда.

Монтаж узлов каретки, шатунов и звездочек переднего вида.
Установка кассеты на заднее колесо.
Монтирование руля и вилки в стакан рамы спереди.
Последовательное соединение руля с корпусом вилки. Подседельный штырь монтируется с седлом.
На колесо одеваются камеры и покрышки. Производим процесс накачивания.
Следующий этап – механизм установки заднего колеса, переключателя скорости и настройка цепки.
Прикрепление переднего колеса.
Установка и настройка тормозной системы.

Какие преимущества у сборочной модели перед покупным велосипедом.

Приобрести велосипед и докупая запасные части придать ему те характеристики, о которых вы мечтали. Но такой путь довольно дорог и затруднителен. Не все запасные части могут подойти именно вашему байку или его установленным параметрам.
Заказать индивидуальную сборку. Этим путем следует идти при наличии определенных финансов и точном знании того, что вы хотите увидеть на финише.
Собрать велосипед своими руками из различных запасных частей. Это довольно модное в последнее время увлечение позволяет создать собственную модель байка. При этом всегда появляется несколько существенных плюсов:

можно не тратит деньги на покупку нового велосипеда;
оплачивать работу не придется;
отличные детали можно приобрести подешевле в интернет – магазине;
часто используют качественные детали уже бывшие в употреблении и почти ничего не стоящие.

Как собрать и настроить велосипед из коробки

В регионы, а также по желанию клиента − по Москве и области, велосипеды доставляются частично собранными в коробке.

Для компактности упаковки у велосипеда снято переднее колесо, сиденье, руль и педали.
Велосипед в коробке поставляется с заводскими настройками оборудования (тормоза, переключение скоростей, амортизация), которые, возможно, потребуют коррекции.
Велосипед надежно защищен для безопасной транспортировки.
Перед отправкой велосипед проверяется нашими сотрудниками на комплектность и наличие внешних дефектов.
Если вы неуверены, что сможете смостоятельно выполнить сборку и настройку, рекомендуем вам обратиться к специалисту.

Достаньте велосипед из коробки, надежно установите его и устраните транспортировочную упаковку.
Определите направление вращения переднего колеса по расположению тормозного диска или стрелке, указывающей направление вращения колеса на покрышке с направленным протектором. Если нет ни того, ни другого – колесо можно ставить как угодно.
Установите эксцентрик в ось втулки переднего колеса так, чтобы лапка эксцентрика была слева по ходу движения велосипеда, а пружинки находились с обеих сторон втулки узкими краями к центру.
Установите переднее колесо в вилку так, чтобы ось четко встала в ее пазы.
Установите лапку эксцентрика параллельно оси колеса и закрутите гайку с противоположной стороны пальцами, после чего затяните лапку эксцентрика. Колесо должно при этом надежно фиксироваться.
Если на велосипеде установлены ободные тормоза, «застегните» их. В случае сильно несимметричного расположения тормозных рычагов проверьте правильность установки колеса в пазы вилки и, при необходимости, разверните колесо на 180 градусов, переставив эксцентрик.
Установите симметрично руль в вынос, и равномерно затяните 2 или 4 болта шестигранным ключом 5 мм (4, 6 мм) так, чтобы тормозные ручки смотрели вниз под углом 30-45 градусов от горизонтали.
Установите седло в раму и зажмите его на нужной высоте эксцентриком.
Левая и правая педали разные! Найдите педаль с буквой «L» на торце оси. Это левая педаль с левой резьбой, т. е. она вкручивается в шатун против часовой стрелки. У правой педали («R») резьба правая.
Как следует затяните педали
Выполните протяжку шатунов

Сборка велосипеда из коробки

Магазин velo-shop.ru, в этом фоторепортаже расскажет вам как собрать велосипед из коробки

Примерные размеры коробки взрослого велосипеда:

Объём: 0.2 см 3 ,
Длинна: 140 см,
Высота: 70 см,
Ширина: 20 см.

Подготовка

Итак, вы получили свой новый запечатанный в коробке велосипед.

Будьте аккуратны при вскрытии коробки, не пораньтесь о скобы

Наш менеджер Александр готов приступить к сборке.

Комплект велосипеда:

Рама с задним колесом и навесным оборудованием
Руль
Переднее колесо
Коробка или пакет с необходимыми комплектующими и запчастями.
Инструкция
В данный комплект велосипеда входят крылья они будут запечатаны в отдельном пакете. (Возможна комплектация велосипеда без крыльев)

Не выбрасывайте пакет от крыльев и не рвите его, на пакете вы найдете инструкцию по сборке крыльев.

Содержимое коробки с комплектующими и запчастями

Инструкция по эксплуатации с гарантийным талоном
Набор катафот
Крепления для установки катафот
Эксцентрик для переднего колеса
Подседельный штырь
Седло
Педали

Набор инструментов для сборки велосипеда.

Кусачки
Набор шестигранников
Нож
Отвертка крестовая
Отвертка шлицевая (плоская)
Ключ на 15
Смазка (Велосипед придет обработанный заводской смазкой. Но при его эксплуатации она обязательно вам понадобиться. Например для обработки цепи после катания)

Снимите с велосипеда упаковочный материал и хомуты.

Будьте аккуратны не повредите троса переключении и тормозов

Установка руля

Открутите болт сверху и снимите со штока вилки защитную картоновую втулку.
Расправьте тросики (с левой и правой стороны рамы у вас должны остаться по одному тросу переключения и тормоза) . Оденьте вынос на шток вилки.
Шестигранником на 5, через крышку якоря, стяните рулевую колонку, но не затягивайте до упора. Данный болт необходим лишь для выбора люфта рулевой колонки.
Затяните боковые болты выноса руля. Болты дают окончательную фиксацию
Установите в удобное положение тормозные ручки и ручки переключения на руле.

Установка руля на резьбовую рулевую колонку

После установки проверьте на наличие люфта рулевую колонку. Его быть не должно!

Установка переднего колеса

Затем закрутите эксцентрик по часовой стрелке и затяните так, чтобы он оказался параллельно вилке. Рис 4

Установка седла

Насадите на рамки расположенные под седлом, крепления штыря как показано ниже.

как собрать седло

Установка крыльев

Переднее крыло также закрепляется двумя способами:

установка под вилку (упирается в стенки штока вилки),
на траверс(гориллу) вилки.

Для начала разделите комплект. Начнем с переднего крыла.

Получаем почти готовую конструкцию.
Фиксируем крылья на кронштейн крепления.

Устанавливаем готовое переднее крыло на велосипед.

Наклон крыла регулируется пластиковыми гайкам

Установка педалей

Педали имеют разную резьбу. Правая педаль прикручивается по часовой стрелке, левая — против часовой

Для полной фиксации педалей Вам обязательно потребуется педальный ключ на 15.

Подкачка колес

Накачайте камеры. Рабочее давление указано на покрышках. Для горного велосипеда как правило 2.8-4.5 Bar. Если насос без манометра, то накачайте колеса под свой вес так, чтобы при посадке на велосипед покрышка не проминалась более чем на 20% от высоты.

Поздравляем!

Вы собрали своего нового железного друга! Теперь советуем протянуть каждый болт и можно идти кататься.

Как собрать детский велосипед из коробки

1. Необходимые инструменты

3. Установка педалей

4. Колёса (основные и дополнительные)

7. Крылья, багажник, аксессуары

Покупая новый детский велосипед в коробке, вы становитесь счастливым обладателем отличной развивающей вещи не только для ребёнка, но и для себя. Пришло время окунуться в детство и вспомнить навыки сборки конструктора.

1. Необходимые инструменты

Как и в конструкторе, для правильной сборки механизма необходим набор инструментов. В данном случае они будут настоящие.

!На велосипедах разных производителей головки под болты и размер гаек могут отличаться. Но приведённых ниже инструментов достаточно для сборки большинства детских велосипедов.

1. Гаечные ключи на 8, 10, 12, 13, 14, 15 мм.

2. Разводной ключ до 32 мм включительно.

3. Отвёртка крестовая.

4. Шестигранники на 4, 5, 6 мм.

6. Бокорезы либо крепкие ножницы

2. Первые шаги

Достаём велосипед из коробки, снимаем с велосипеда всю «шелуху», которой обильно обматывают велосипед для того, чтобы в процессе перевозки не повредилось лакокрасочное покрытие.

1. Если для крепления используется скотч, то лучше рвать его руками, чтобы в процессе снятия картона и полиэтилена не повредить лакокрасочное покрытие.

2. Если для крепления используются нейлоновые хомуты, то перекусите их либо бокорезами, либо ножницами

Вскрываем все пакеты или коробочки, в которых лежат части велосипеда и аксессуары. Когда велосипед освобождён от упаковки, мы имеем следующую картину

Продеваем защиту цепи через шатун, ставим на специально предназначенные для неё места, прикрепляем её винтами

Если отверстия на упорах велосипеда не совпадают с отверстиями на защите, используйте молоток для поворота кронштейна

3. Установка педалей

Для того, чтобы через несколько лет педали можно было открутить, смажьте резьбу густой смазкой

Если шатуны алюминиевые, используйте специальную пасту, противостоящую прикипанию поверхностей

Педали отличаются между собой: R — педаль с правой резьбой, L — педаль с левой резьбой

Встав с правого бока велосипеда, закрутите педаль в правую сторону

Встав с левого бока велосипеда, закрутите педаль в левую сторону

4. Колёса (основные и дополнительные)

Сначала накачайте колёса до рекомендуемого производителем давления (на покрышке сбоку написан диапазон давления либо в «АТМ», либо в «PSI»)

При помощи ключей на 12 и 13 прикрепите боковые колёса к кронштейнам

Открутите гайки на 15, поставьте направляющие, а на них кронштейны с колёсами, после чего прижмите их гайками. Отрегулируйте высоту боковых колёс таким образом, чтобы они были немного выше, чем заднее колесо, после чего затяните гайки

!В нашем случае заднее крыло, багажник, а также идущий в комплекте флажок крепятся также на ось колеса, потому что на раме отсутствуют специальные отверстия для крепления усов крыла и багажника.

С помощью ключа на 14 или 15 прикрутите переднее колесо, предварительно установив направляющие в специальные отверстия в вилке (они служат для того, чтобы при возможном раскручивании гаек на ходу колесо осталось на месте)

Благодаря этим шагам, велосипед может стоять без дополнительной помощи, что облегчит и сделает более удобной дальнейшую сборку.

5. Руль

При наличии кронштейна, на который крепится отражатель или корзинка, открутите большую гайку (может быть на 28, 32 мм), установите кронштейн и закрутите гайку обратно

1. Возьмите руль, ослабьте гайки на 13.

2. Поверните руль таким образом, чтобы он был под углом примерно 70-80 градусов к выносу.

3. Затяните гайку на 13, чтобы руль в выносе не проворачивался.

4. Вставьте руль в шток вилки на необходимую высоту, после чего закрутите болт ключом на 13

!Внимание. Поднимать руль выше определённой высоты нельзя. Сигнализируют об этом специальные риски, нанесённые на вынос руля. При установке руля на определённую высоту их не должно быть видно. Если же вы их видите, то вынос руля нужно утопить в шток вилки, пока они не скроются. То же самое касается подседельного штыря

6. Седло

Седло может быть как установлено на подседельный штырь, так и лежать отдельно от него.

1. В первом случае просто ослабьте гайки на 13 или 14, поверните седло на нужный угол и закрепите их так, чтобы оно не проворачивалось ни влево/вправо, ни вверх/вниз.

2. Во втором случае ослабьте гайки седла, наденьте его на подседельный штырь, поверните седло на нужный угол и затяните гайки.

Угол нужно выбрать таким образом, чтобы при установке подседельного штыря в раму седло оказалось параллельно земле.

7. Крылья, багажник, аксессуары

Заднее крыло, как правило, уже стоит на велосипеде, но вам нужно его не только прикрутить, но и проверить затяжку болтов и гаек, сделанную производителем. Очень часто они слабо затянуты, из-за чего может произойти их раскручивание во время катания.

Для заднего крыла на велосипеде есть специальные отверстия с резьбой. Просто прикрутите усики к этим отверстиям винтами

У переднего крыла нужно прикрепить нижнюю часть, как на фото выше, затем верхнюю часть

Если переднее или заднее крыло стоит криво, можно отрегулировать его винтами, которые прижимают пластину, держащую «усы». Если это не поможет, просто подогните одну сторону «усов» ближе к колесу

Багажник крепится винтами к специальным отверстиям на раме. Винты, вкрученные в раму рядом с подседельной трубой, предназначены для крепления верхней части багажника

Установите отражатели. Для переднего отражателя либо предусмотрен кронштейн, либо хомут, крепящийся на руль. Задний, как правило, крепится на багажник гайками на 8

Отвёрткой прикрутите звонок

После чего поставьте мягкие кожухи, кторые защитят вашего ребёнка в случае удара об руль

Завершится сборка установкой корзинки для мелочей с помощью идущих в комплекте хомутов

Ваш ребёнок будет рад результату вашего труда

Как собрать велосипед из коробки

Правильно провести сборку и настройку новенького байка не так уж и просто, особенно новичку.

Подготовка рабочего места

Набор инструментов

заднее колесо,
трансмиссия,
вилка,
гидролинии и тросики переключения передач.

Велосипеды, самокаты, комплектующие

Foxx Lady Fiesta (2019)

Razor Tekno

Author Outset (2019)

Aspect Nickel (2019)

В таком случае потребуются следующие инструменты:

набор шестигранников,
разводной ключ или их набор,
неширокий ключ на 15 для затяжки педалей,
плоскогубцы,
канцелярский нож,
и кусачки.

Порядок сборки

После этого можно фиксировать все тросики и гидролинии на раме. Важно не допустить их попадание в колеса.

В принципе на этом этап сборки байка закончен, но остается самая кропотливая часть работы – настройка.

Настройка переключателей

Сборка велосипеда из коробки

Здесь мы расскажем, как самостоятельно собрать только что купленный и еще не распакованный горный велосипед. Другие модели собираются по похожему принципу, но имеют свои небольшие нюансы.

Для сборки вам потребуется набор инструментов:

Ключи-шестигранники на 4, 5, 6 мм.
Ключ на 15 для закрепления педалей.
Ключ на 10.
Крестовая отвертка.
Плоскогубцы для обжима тормозного тросика и тросика переключения передач.
Кусачки для обрезания тросика.

Распаковка и монтаж основных элементов

Так выглядит велосипед в коробке. Когда мы его соберем, он станет в два с лишним раза больше.

Аккуратно с помощью канцелярского ножа вскрываем коробку, чтобы случайно не поцарапать раму или не задеть другие элементы.

Обратите внимание: внутри большой коробки есть маленькая, в которую собраны все небольшие детали и запчасти вашего велосипеда.

При помощи кусачек или канцелярского ножика перерезаем все пластиковые ремешки, которые удерживают вместе детали велосипеда. Параллельно снимаем упаковку. Производители по-разному защищают велосипед от повреждений при транспортировке: кто-то с помощью поролона, кто-то целлофаном, кто-то — просто картоном.

Итак, велосипед готов к сборке.

Начинаем с велосипедного седла. Берем шестигранник (как правило, шестерку) и фиксируем сидение в правильном положении относительно подседельной трубы. Убедитесь, что седло не прокручивается при максимальной нагрузке. Отрегулировать положение сидения еще раз можно после полной сборки.

Если имеется красный светоотражатель (катафот), сразу же монтируем его на подседельную трубу. Мы рекомендуем после сборки велосипеда купить габаритные огни в специализированном магазине: они будут видны на дороге гораздо лучше, чем катафоты, идущие в комплекте.

Теперь втыкаем подседельную трубу в раму и затягиваем ее с помощью эксцентрика. Иногда вместо эксцентрикового механизма для крепления седла используется гайка, которую нужно затягивать ключом. Как правило, это шоссейные и другие спортивные велосипеды.

Теперь установим руль велосипеда. На прогулочных и городских велосипедах часто устанавливаются дюймовые рулевые колонки, которые можно регулировать и подгонять под рост.

Если в комплекте вашего велосипеда есть защитная крышка для рулевой колонки, надеваем ее на штык выноса, как показано на картинке.

Теперь втыкаем вынос в рулевую колонку рамы велосипеда.

На горных велосипедах известных производителей (типа Giant) используется безрезьбовая рулевая колонка: в ней шток не прокручивается со временем и его не нужно выравнивать.

Проверив правильность установки и ровное перпендикулярное положение руля относительно рамы, фиксируем вынос шестигранником (5 или 6 мм). Затягивайте как можно сильнее.

После этого ослабляем болт фиксации руля (на сложных моделях их может быть до четырех штук). Теперь выставляем нужный угол наклона и снова затягиваем болт. Если для крепления используются два болта, затягиваем их по очереди, если четыре — то крест на крест.

Чтобы правильно выставить угол наклона, почитайте нашу статью о правильной посадке на горном велосипеде.

Теперь достаем из коробки с запчастями эксцентрик переднего колеса. Снимаем с него пластиковую гайку и конусообразную пружинку. После установки колеса обе пружинки должны располагаться также, как на фото: острыми концами к центру эксцентрикового механизма.

Проверьте направление рисунка протектора на покрышке велосипеда (он должен идти от рамы) и вставляйте эксцентрик во втулку переднего колеса. Рычаг эксцентрика должен находиться с той же стороны, что и ручка переднего тормоза.

С другой стороны от рычага надеваем пружинку и несильно закручиваем гайку. Если затянуть ее сильно, эксцентрик будет разжиматься слишком туго.

Вставляем переднее колесо в дропауты вилки (кронштейны для крепления втулки переднего колеса).

Если колесо стоит ровно, затягиваем его гайки вручную и закрываем эксцентрик.

Принимаемся за установку педалей. Здесь важно не перепутать резьбу (иначе педали будут развинчиваться при езде). На большинстве педалей установлены обозначения: R (right) — правая, L (left) — левая.

Накручиваем педали на шатуны велосипеда (иногда их называют кривошипами). Причем, правая педаль накручивается по часовой стрелке, а левая против часовой. Дополнительно затягиваем педали ключом на 15 мм. Делайте это как можно сильнее, потому что педали подвержены наибольшим нагрузкам при езде.

Если цепь соскочила со звезд при транспортировке, возвращаем ее на место. Нажмите на механизм заднего переключателя скоростей (как показано на фотографии), чтобы цепь ослабла. Теперь ее можно рукой надеть на переднюю звезду.

Тормозная система

Чтобы установить передний тормоз, найдите в коробке с мелкими деталями изогнутую трубку, которая показана на фотографии.

В нее нужно продеть тросик переднего тормоза (тросики начинаются у тормозных ручек: левая отвечает за переднее колесо, правая — за заднее колесо). Широкая часть трубки после продевания тросика должна быть сверху, узкая — снизу, ближе к рычагам.

Теперь внимательно смотрим на фотографию: резинку (пыльник тормоза) нужно надеть до того, как вы будете закручивать трос. Она будет защищать тормозную систему от грязи.

Ослабляем болт переднего тормоза и заводим туда трос.

Сжимаем рычаги по бокам от колеса так, чтобы от колодок до ободьев оставалось по 2-3 миллиметра. Тогда тормоза будут срабатывать быстро.

Теперь закручиваем болт обратно. Не нужно затягивать максимально туго: тросик начнет пушиться и его придется быстро заменить.

Оставляем у троса хвостик в 5-7 см, остальное отрезаем кусачками. Перед этим убедитесь, что кусачки срабатывают моментально: если обрезать трос в несколько заходов, его кончик начнет пушиться, а трос — быстро распутываться.

После этого надеваем на трос наконечник и изо всех сил сжимаем его плоскогубцами.

Чтобы тросик не болтался и не царапался, его можно завести за рычаг, как показано на фотографии.

Регулировке тормозов можно было бы посвятить отдельную статью, но мы постараемся рассказать об этом кратко и максимально доступно.

Во-первых, накачайте колесо до рекомендуемого давления (указано на покрышке) и покрутите его.

Внимательно посмотрите на колодки. Они должны быть параллельны ободу и находиться на равном расстоянии от него, даже когда колесо в движении. Если оно ходит туда-сюда, надо исправлять восьмерку (рекомендуем делать это в веломастерской).

Если колодки не параллельны, прижмите их к ободу (он их выровняет) и затяните болты.

Теперь нажимаем на ручку тормоза и смотрим, как срабатывает система. Колодки должны сходиться быстро и одновременно (в противном случае, они находятся на разном расстоянии друг от друга: это снизит скорость срабатывания). Чтобы отрегулировать этот момент, найдите рычаг, который срабатывает быстрее. Винт, который его держит, закрутите по часовой стрелке на 0,5-1 оборот.

Если этого оказалось недостаточно, повторите то же самое с другим винтом, но против часовой стрелки. Эти действия можно продолжать, пока скорость срабатывания не синхронизируется. Обычно, достаточно настройки одного винта.

Задний и передний переключатели скоростей

Регулировка переключателей — отдельная большая тема, поэтому мы посвятили ей отдельные статьи.

РЕГУЛИРОВКА ЗАДНЕГО ПЕРЕКЛЮЧАТЕЛЯ СВОИМИ РУКАМИ

РЕГУЛИРОВКА ПЕРЕДНЕГО ПЕРЕКЛЮЧАТЕЛЯ СВОИМИ РУКАМИ

Надеемся, что у вас все получилось, и вы уже можете кататься на своем новом велосипеде.

Источники:

https://garant-motors23.ru/kolesa-i-shiny/smazyvat-velosiped-iz-korobki-kak-sobrat-velosiped-iz-korobki.html
https://freetheater.ru/vse-o-plavanii/razmery-korobki-velosipeda-stels-kak-sobrat-velosiped-iz-korobki/
https://avtopraim.ru/velosiped/kak-sobrat-velosiped-iz-korobki.html
http://velobajo.ru/bez-rubriki/sborka-velosipeda-iz-korobki.html
