Как собрать велосипед стингер из коробки

Многие сейчас покупают велосипеды через Интернет и получают их в коробках. Здесь мы поясним, какие инструменты понадобятся вам для сборки вашего велосипеда, как собрать его и как проверить его безопасность. Если вы в чем-то не уверены из того, что мы предлагаем, сходите в ближайший веломагазин. Они будут более чем счастливы помочь вам.

Необходимые инструменты

Дорожный насосПедальный гаечный ключНабор шестигранниковГаечный ключ (не обязательно, но рекомендуется)Банка смазочного средстваПодставка / штатив (желательно, очень помогает)Кусачки (Обрезать тормозные тросы, тросы переключателя и обжимать концы, если нужно будет установить передачи и тормоза).

Общие понятия, которые необходимо знать

При установке карбоновых комплектующих частей, как например, руль и подсидел, всегда рекомендуется использовать специальный клей для карбоновых изделий. Обычно маленькие тюбики в картонных коробочках прилагаются, но если нет, вы купите его в ближайшем веломагазине.

Не перетягивайте болты! Придерживайтесь рекомендаций, которые обычно маленькими буквами написаны возле болтов. Подсидел обычно затягивают на 6Nm. Это важно. Перетягивание может испортить компоненты, а из-за недотягивания они могут съезжать. (Никому не хотелось бы, чтобы руль ходил ходуном при спуске по крутой горке!!)

Резьбы должны быть смазаны. Это касается и болтов и педалей. В большинстве новых байков болты уже заранее смазаны. Без смазки они застряют.

Тефлоновый спрей идеально подойдет для смазки тросов.

Если вы собираете детский велосипед, они значительно проще, и не понадобится столько времени возиться с переключением передач и гарнитурой.

1. Освободите коробку

Большинство велосипедов идут в большом количестве упаковок, с примотанным к колесам рулём. Первое, что нужно сделать, – распаковать всё из кучи полиэтилена, веревок и кабелей. Самый простой способ – поставить раму велосипеда на штатив и срезать все обмотки. Если у вас нет штатива, облокотите байк на стену.

И помните, велосипед может оказаться не того размера или с браком, и, возможно, придётся его вернуть. Поэтому будет правильным распаковать его аккуратно и приблизительно понимать, как он был запакован. Т.к. в случае необходимости возврата, вы можете сложить его в ту же коробку.

2. Вставьте колёса

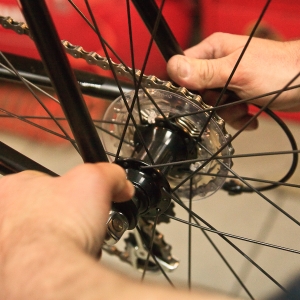

Когда распаковка окончена, вставьте колеса. Вставьте ось в колесо, сначала положите тонкий слой смазки по всей длине стержня оси (они могут быть уже смазаны с завода). Проверьте вращение колеса (на боковой стороне шины стрелкой промаркировано направление вращения). Рычажок оси эксцентрика должен быть с левой стороны велосипеда, когда вы сидите на нем.

При установке переднего колеса просто вставляйте ось в пазы вилки, оставляя рычаг эксцентрика с левой стороны. Убедитесь, что колесо установлено ровно посередине между вилками. Вам может понадобиться ослабить кулачок для расширения тормозных суппортов, чтобы освободить место для движения колеса. На недорогих байках кулачка может не быть, но тогда ослабить шину можно выпустив из нее воздух.

Нередко колеса доставляются слегка погнутыми при неправильной транспортировке. Поэтому следует проверить, что с ними все в порядке. Чтобы это сделать, приподнимите велосипед и прокрутите колесо. Следите, как оно крутится относительно рамы – погнутое колесо видно сразу. Если нужно подправить колесо, вы можете обратиться в ближайший вело-магазин.

Также вам нужно накачать колесо! Лучше всего для этого подойдет дорожный насос с манометром. Чаще всего на шинах указано давление, до которого необходимо их подкачивать.

3. Покрутите руль по кругу

Чтобы сделать это, вам, вероятнее всего, понадобятся шестигранники, размер которых будет зависеть от вашего велосипеда. Обычно в велосипеде используются 4 или 2 размера шестигранных болтов, в некоторых случаях – торксы. Если у вас нет под рукой соответствующего ключа, вы можете использовать шестигранник на размер меньше. Если болты не смазаны, рекомендуется их смазать для предотвращения их выхода их строя в ближайшем будущем.

Ослабьте болты на выносе и поверните руль в желаемое положение. Затем затяните болты и убедитесь, что затянули все в меру. Если вы один из них перетянете, вынос может сломаться. При использовании гаечного ключа на каждый болт будет достаточно по 5-6 Nm.

4. Поставьте подсидел

Подсидел может быть уже в раме, но закреплен на нижней его позиции, чтобы велосипед вместился в коробку. Поэтому вам нужно будет установить его на нужную вам высоту, в соответствии с вашим ростом и вашей посадкой.

5. Установите тормоза и передачи

Из соображений безопасности, а также удовольствия ради, рекомендуем вам проверить, что тормоза и звёзды установлены верно и что гарнитура прилегает плотно. Некоторые велосипеды идут без кабелей. Их довольно просто установить самому, однако при этом следует действовать аккуратно. Если вам нужно подрезать кабеля, обязательно используйте правильны инструменты, кусачки. Не торопитесь использовать ножницы, т.к. они скашивают края кабеля.

Примечание: кабеля лежат в бороздках, и это абсолютно нормально, что через пару недель они слегка растягиваются. Это может повлиять на скорость работы тормозов и системы передач. Это нормально, и вам или вашему местному механику лишь требуется слегка подправить их.

6. Проверьте переключатели

Повышенное внимание стоит уделить и настройке переключателей скоростей. Они должны быть установлены на руле так, что вам было удобно ими пользоваться, чтобы не приходилось тянуться к ним пальцами. Кабели переключения должны быть установлены так, чтобы обеспечить максимальную свободу движения руля и в тоже время не болтались в разные стороны.

Конечно, все это лишь основные советы, но даже если вы прислушаетесь хотя бы к ним, то вы вполне сможете сами собрать своего нового железного друга. Впрочем, даже если вы опасаетесь делать это сами в силу недостаточного опыта или по еще каким либо иным причинам, то вы всегда можете воспользоваться помощью мастера из ближайшей веломастерской.

Как собрать велосипед из коробки stinger аригон. Как собрать велосипед по запчастям из коробки

Покупая новый детский велосипед в коробке, вы становитесь счастливым обладателем отличной развивающей вещи не только для ребёнка, но и для себя. Пришло время окунуться в детство и вспомнить навыки сборки конструктора.

1. Необходимые инструменты

Как и в конструкторе, для правильной сборки механизма необходим набор инструментов. В данном случае они будут настоящие.

На велосипедах разных производителей головки под болты и размер гаек могут отличаться. Но приведённых ниже инструментов достаточно для сборки большинства детских велосипедов.

1. Гаечные ключи на 8, 10, 12, 13, 14, 15 мм.

2. Разводной ключ до 32 мм включительно.

3. Отвёртка крестовая.

4. Шестигранники на 4, 5, 6 мм.

6. Бокорезы либо крепкие ножницы

2. Первые шаги

Достаём велосипед из коробки, снимаем с велосипеда всю «шелуху», которой обильно обматывают велосипед для того, чтобы в процессе перевозки не повредилось лакокрасочное покрытие.

1. Если для крепления используется скотч, то лучше рвать его руками , чтобы в процессе снятия картона и полиэтилена не повредить лакокрасочное покрытие.

2. Если для крепления используются нейлоновые хомуты, то перекусите их либо бокорезами, либо ножницами

Вскрываем все пакеты или коробочки, в которых лежат части велосипеда и аксессуары. Когда велосипед освобождён от упаковки, мы имеем следующую картину

Продеваем защиту цепи через шатун, ставим на специально предназначенные для неё места, прикрепляем её винтами

Если отверстия на упорах велосипеда не совпадают с отверстиями на защите, используйте молоток для поворота кронштейна

3. Установка педалей

Для того, чтобы через несколько лет педали можно было открутить, смажьте резьбу густой смазкой

Если шатуны алюминиевые, используйте специальную пасту, противостоящую прикипанию поверхностей

Педали отличаются между собой: R — педаль с правой резьбой, L — педаль с левой резьбой

Встав с правого бока велосипеда, закрутите педаль в правую сторону

Встав с левого бока велосипеда, закрутите педаль в левую сторону

4. Колёса (основные и дополнительные)

При помощи ключей на 12 и 13 прикрепите боковые колёса к кронштейнам

Открутите гайки на 15, поставьте направляющие, а на них кронштейны с колёсами, после чего прижмите их гайками. Отрегулируйте высоту боковых колёс таким образом, чтобы они были немного выше, чем заднее колесо, после чего затяните гайки

В нашем случае заднее крыло, багажник, а также идущий в комплекте флажок крепятся также на ось колеса, потому что на раме отсутствуют специальные отверстия для крепления усов крыла и багажника.

С помощью ключа на 14 или 15 прикрутите переднее колесо, предварительно установив направляющие в специальные отверстия в вилке (они служат для того, чтобы при возможном раскручивании гаек на ходу колесо осталось на месте)

Благодаря этим шагам, велосипед может стоять без дополнительной помощи, что облегчит и сделает более удобной дальнейшую сборку.

При наличии кронштейна, на который крепится отражатель или корзинка, открутите большую гайку (может быть на 28, 32 мм), установите кронштейн и закрутите гайку обратно

1. Возьмите руль, ослабьте гайки на 13.

2. Поверните руль таким образом, чтобы он был под углом примерно 70-80 градусов к выносу.

3. Затяните гайку на 13, чтобы руль в выносе не проворачивался.

4. Вставьте руль в шток вилки на необходимую высоту, после чего закрутите болт ключом на 13

Внимание. Поднимать руль выше определённой высоты нельзя. Сигнализируют об этом специальные риски, нанесённые на вынос руля. При установке руля на определённую высоту их не должно быть видно. Если же вы их видите, то вынос руля нужно утопить в шток вилки, пока они не скроются. То же самое касается подседельного штыря

Седло может быть как установлено на подседельный штырь, так и лежать отдельно от него.

1. В первом случае просто ослабьте гайки на 13 или 14, поверните седло на нужный угол и закрепите их так, чтобы оно не проворачивалось ни влево/вправо, ни вверх/вниз.

2. Во втором случае ослабьте гайки седла, наденьте его на подседельный штырь, поверните седло на нужный угол и затяните гайки.

Угол нужно выбрать таким образом, чтобы при установке подседельного штыря в раму седло оказалось параллельно земле.

7. Крылья, багажник, аксессуары

Заднее крыло, как правило, уже стоит на велосипеде, но вам нужно его не только прикрутить, но и проверить затяжку болтов и гаек, сделанную производителем. Очень часто они слабо затянуты, из-за чего может произойти их раскручивание во время катания.

Для заднего крыла на велосипеде есть специальные отверстия с резьбой. Просто прикрутите усики к этим отверстиям винтами

У переднего крыла нужно прикрепить нижнюю часть, как на фото выше, затем верхнюю часть

Если переднее или заднее крыло стоит криво, можно отрегулировать его винтами, которые прижимают пластину, держащую «усы». Если это не поможет, просто подогните одну сторону «усов» ближе к колесу

Багажник крепится винтами к специальным отверстиям на раме. Винты, вкрученные в раму рядом с подседельной трубой, предназначены для крепления верхней части багажника

Установите отражатели. Для переднего отражателя либо предусмотрен кронштейн, либо хомут, крепящийся на руль. Задний, как правило, крепится на багажник гайками на 8

Отвёрткой прикрутите звонок

После чего поставьте мягкие кожухи, кторые защитят вашего ребёнка в случае удара об руль

Завершится сборка установкой корзинки для мелочей с помощью идущих в комплекте хомутов

Ваш ребёнок будет рад результату вашего труда

Прежде всего, нужно отметить, что сборка велосипеда из коробки – это дело тонкое, для которого понадобится много умения, времени и сил, если вы, конечно, не профессионал. Так что, если есть возможность, доверьте это дело тому, кто разбирается в подобных тонкостях. Это гарантирует вам, что все нужные гайки будут закручены по часовой стрелке, а тормозную ручку точно закрепят там, где надо.

Но если вы все же решили собрать велосипед самостоятельно, мы будем рады помочь вам сделать это правильно.

Зачем велосипед разбирается?

Итак, давайте обо всем по порядку. Зачем вообще разбирать байк и укладывать его в коробку? Причины, по меньшей мере две. Во-первых, это позволяет существенно сэкономить на его транспортировке. Ну а во-вторых, таким образом можно уберечь велосипед от различных повреждений, которых попросту не избежать при перевозке.

Что входит в комплект?

В коробке, как правило, лежит не полностью разобранный велосипед. Отдельно от рамы расположены колеса, педали, крылья, седло, руль, зеркала, рога, катафоты. Шатун и тормозную ручку также придется устанавливать дополнительно.

Распаковка

О том, что собой представляет комплект, мы немного поговорили, теперь было бы неплохо сказать о распаковке: не станем же мы собирать велосипед прямо в коробке. Распаковывать его лучше в строгой последовательности:

Первым делом нужно аккуратно достать все из коробки, отдельно расположив все несобранные элементы, включая раму, колеса и тормозную ручку;
Далее, со всех элементов нужно снять картон, а с рамы – упаковку (если она, конечно, имеется);
Все пленки и упаковки нужны исключительно для перевозки, так что от них нужно избавиться, чтобы они не путали. С осей нужно убрать защитную упаковку из пластика;
Ну и в завершении важно не забыть переписать в гарантийный талон, который также входит в комплект, серийный номер рамы.

Сборка

Прежде чем приступать к сборке, нужно позаботиться об инвентаре – не будете же вы собирать велосипед голыми руками. Движения болтов по часовой стрелке будет куда быстрее, если у вас будет нужный ключ. Итак, какие же инструменты нам понадобятся?

Отвертка. Банально, но без нее – никуда. Очень желательно, чтобы она не была ни слишком большой, ни слишком маленькой. Все болты, которые нужно закручивать по часовой стрелке у велосипеда, не отличается большими размерами;
Пассатижи. Плоскогубцы – надежный помощник в деле сборки чего угодно;
Специализированный педальный ключ. Здесь, конечно можно обойтись и рожковым ключом на 15 мм;
Шестигранные ключи: на 4,5, 6 и 8 мм;
Гаечные ключи на 6 и 10 дюймов.

Резьбовые соединения требуют к себе внимания

В целом, этого будет вполне достаточно – теперь можно приступать к сборке. Только прежде мы напомним, что нужно тщательно проверять все крепления и резьбовые соединения, потому что сборка велосипеда – это тонкая работа, которая не терпит применения грубой физической силы при вращении по часовой стрелке. Резьбу лучше десять раз прочистить, чем что-либо повредить.

Теперь, собственно, о сборке по порядку.

Колеса и тормоза

Начинать сборку лучше всего именно с колес, желательно придерживаться следующей последовательности:

Если переднее колесо имеет какие-то пометки, важно определить его направление. Если же на нем их нет, тогда не имеет значение, в каком направлении его закреплять. Вставляя переднее колесо в вилку, нужно позаботиться о том, чтобы оно четко попало в пазы;
Монтируя эксцентрик во втулочную ось на переднем колесе, нужно проследить за тем, чтобы пружинки находились с двух сторон втулки, а лапка эксцентрика находилась с левой стороны;
В завершении лапку эксцентрика следует закрепить параллельно оси колеса, ее нужно закрепить так, чтобы колесо было надежно зафиксировано, но и здесь главное – не перестараться.

После того, как с колесами будет покончено, можно перейти к тормозам. И начнем мы с тормозного троса. Прежде чем вставить тросики в рубашки, их очень желательно смазать. Если на колесах есть ободные тормоза, их необходимо застегнуть. Также нужно обратить внимание на тормозную ручку: важно, чтобы рычаги были расположены симметрично.

Манетки и рулевая колонка

Особое внимание нужно обратить не только на тормозную ручку, но и на ручки для переключения скоростей. Их тросики также нужно смазать прежде чем «одевать» в предназначенные для них рубашки. Прикручивать их нужно не до отказа, это поможет, например, в момент падения: манетка не разобьется, а только слегка провернется.

У рулевой колонки есть одна особенность: как правило, на велосипеде она уже установлена. Но эта ее особенность не помешает нам уделить немного внимания и ей. Прежде всего, поверхность рулевой колонки следует смазать консистентной смазкой. Важно также аккуратно запрессовывать чашки рулевого станка.

Руль в вынос нужно закрепить симметрично, таким образом, чтобы тормозные ручки были опущены вниз под определенным углом от горизонтали, а именно около 40 градусов. Важно также правильно повесить тросики, для того,чтобы они не путались, ну и конечно, важно не забыть хорошо закрепить руль. Это поможет избежать падений и травм в дальнейшем.

Педали

В установке педалей нет ровным счетом ничего сложного, важно только считаться с некоторыми тонкостями. К примеру, нужно учитывать тот факт, что педаль нужно закручивать против хода движения вашего байка. Как раз с расчетом на это, у каждой педали (как у правой, так и у левой) резьба в разные стороны. Поэтому важно, чтобы каждая из них была на своем месте. Правую педаль нужно закручивать по часовой стрелке, а левую – наоборот. Иначе ничего не выйдет. Для этих целей, что вполне очевидно, используется шестигранный ключ. В деле закрутки педалей можно уже забыть о нежности и осторожности – чем сильнее вы их закрутите, тем лучше.

Вот, в общем-то, и все. Некоторым это дело может показаться очень простым и понятным – у профессионалов, к примеру, на сборку одного велосипеда уходит не более десяти минут. Ну а если процесс сборки вас пугает и вам не хочется тратить на это время – ничего страшного, вы всегда можете доверить это муторное дело специалистам.

Человек хотел бы заказать свой первый велосипед в онлайн магазине, но опасается, что у него не хватит умений собрать его из коробки. Ситуация жизненная, многие начинающие предпочитают купить байк в обычном магазине, где выше цены и ограничен выбор, зато ничего не нужно собирать и настраивать.

Этой заметкой я хочу донести мысль о том, что процесс сборки байка из коробки настолько прост, что на всё пойдет не более получаса, даже у человека, далекого от велосипедизма.

Хорошая новость для начинающих: велосипед приходит не в виде набора запчастей в коробке, а уже на 80% собранным. Произведя нехитрые действия по распаковке, вы увидите что-то вроде этого:

Заднее колесо, тормоза, цепь и переключатели скоростей установлены и готовы к работе, вам нужно лишь прикрутить руль, установить переднее колесо и вставить подседельный штырь с седлом.

Ничего специального, в комплекте всегда идет несколько ключей-шестигранников нужного размера. Однако очень советую обзавестись базовым велосипедным набором, который вам пригодится в дальнейшем.

Я начал описывать процесс, но потом понял, что тут как раз тот случай, когда лучше увидеть своими глазами.

Видео, как собрать новый байк из коробки

Всё очень просто, можно идти кататься.

Нужно ли обслуживание новому велосипеду после покупки

Байки на заводе собираются на автоматической линии, и в целом, все механизмы настроены и не требуют специального обслуживания или настройки. Нужна лишь, так сказать, подстройка.

Тормоза

В видео выше показано, как настроить дисковые тормоза — нужно ослабить крепящие калипер болты, зажать тормозную ручку, и не отпуская её, затянуть болты.

Если ваш велосипед оснащен вибрейками, то посмотрите видео, как их настроить:

Переключение передач

Чаще всего, переключатели с завода идут настроенными, но иногда нуждаются в подстройке, это также несложный процесс, я описывал его в этих статьях:

Смазывать цепь на новом байке, как правило, не обязательно, потому что она еще в заводской смазке, которой хватает на первые 100 километров. Но потом обязательно купите специальную велосмазку для цепи и смазывайте каждые 100-150 км (пробег зависит от типа смазки).

Колеса

Накачайте шины (на боковине покрышки написано минимальное и максимальное давление), подробнее прочитайте заметку про то, как это влияет на накат и износ.

Спицы в новом колесе «усаживаются» в своих посадочных местах, когда на них начинает действовать нагрузка, и натяжение ослабевает, что может привести к поломкам спиц или восьмеркам. Я советую после первых 100 километров отдать велосипед на протяжку спиц в мастерскую.

Байк готов к бою — можно выезжать на покатушку. В заключение я бы порекомендовал как можно быстрее обзавестись необходимыми аксессуарами: шлемом, задним фонариком, запасной камерой, монтажными лопатками — прочитайте мою заметку о том,

Доброго всем времени суток!

С расчетом на будущее, приобрели зимой для своего киндера трехколесный велосипед. А зима как известно не сезон для подобной техники, поэтому магазин отдал с хорошей скидкой. Обычная цена 6-7 тысяч. Мы купили за 3500. Несколько месяцев разобранный байк лежал в коробке и ждал своего часа. И вот в начале весны я его достал, чтобы собрать. К этому времени ребенок как раз подрос и велосипед должен был прийтись в самую пору.

Вы должны следовать инструкциям и предупреждениям по сборке и использованию этого трехколесного велосипеда, иначе Вы подвергните Вашего ребенка риску серьезного ранения или смерти.
. Этот продукт разработан и рекомендуется для использования детьми с полутора до четырех лет.
. Этот трехколесный велосипед не должен использоваться рядом с бассейнами, или рядом со ступеньками или лестницами, наклонными дорожками или уклонами, на мокрых, скользких или ухабистых дорогах или рядом с припаркованными или двигающимися автомашинами, автотрассах, аллеях или людных местах. Используйте здравый смысл , когда пользуетесь этим велосипедом.
. Этот трехколесный велосипед не имеет тормозного устройства. Перед использованием этот велосипед должен быть собран взрослым. Этот продукт разработан и предназначен для использования только вне улицы.
. Храните мелкие части, элементы конструкции и пластиковые пакеты вне досягаемости детей. Убедитесь, что этот велосипед правильно собран взрослым перед тем, как позволить ребенку на нем поехать.
. Проинструктируйте ребенка не ехать на велосипеде вдвоем.
. Второй ребенок может перегрузить велосипед. Убедитесь, что ребенок не перевозит ничего на велосипеде, что может помешать ее/его обзору. Ребенок никогда не должен класть руки, ноги или другие части тела, одежду в движущиеся части, когда пользуется велосипедом.
. Никогда не оставляйте ребенка без внимания! Присмотр за ребенком требуется все время. Ребенок всегда должен носить обувь, когда едет на велосипеде, не позволяйте ехать в пыли и после наступления темноты.
. Во время езды на велосипеде ребенок должен носить защитный шлем Английского стандарта EN-1078.
. Этот велосипед не предназначен к езде стоя.

Благодарности

Мы хотим задержаться на мгновение и поблагодарить Вас за покупку этого самого безопасного трехколесного велосипеда. Наша приверженность к качеству — это Ваша уверенность в том, что велосипед был разработан как безопасный, долговременный, комфортабельный и приносящий радость продукт для Вашего ребенка.

Инструкции до сборки

Важно! Пожалуйста, прочитайте следующее до сборки этого велосипеда:

ДЕРЖИТЕ ЭТИ ИНСТРУКЦИИ В БЕЗОПАСНОМ МЕСТЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ.

Сборка должна быть выполнена взрослым.
. Перед сборкой тщательно прочитайте все инструкции и предупреждения перед сборкой и использованием данного продукта.
. Убедитесь, что коробка пуста. После этого приступайте к сборке.
. Если не будет хватать деталей или Вам дали неправильные детали, пожалуйста, обратитесь в Отдел Связей с Потребителями за помощью.
. Проверьте коробки и пакеты от частей велосипеда на наличие недостающих деталей.
. Ознакомьтесь с чертежами и деталями перед началом сборки.
. Разложите все несобранные части. Сгруппируйте вместе детали, которые Вам понадобятся на всех этапах сборки.
. Не выбрасывайте упаковочные материалы и коробку, до тех пор, пока изделие не будет собрано.
. Сохраняйте ваши справочные руководства. Они содержат важную информацию по использованию и уходу.

Как собрать велосипед stinger

begser73 › Блог › Первый год эксплуатации. Горный велосипед Stinger Caiman 26.

Вот и прошел ровно год, как были куплены для меня и жены два велосипеда Stinger Caiman 26.
За это время мы проехали примерно 800 км. и уже можно составить свое мнение о данной модели. Нам очень понравилась та свобода передвижения, которую дарит велосипед. Практически каждые летние выходные мы выбираемся покататься. Это и сам город, и парки с озером в черте города.

Сделали вылазку в Беловежскую Пущу.

В общем, байки показали себя надежными и приятными в эксплуатации.

Передний фонарь даже относительно неплохо освещает дорогу.

Без нюансов конечно не обошлось, вот на них и остановимся по подробнее.
Стоковая китайская резина Z-AXIS довольно быстро износилась, особенно у меня на заднем колесе ( все таки 100 кг веса ).

Были куплены на замену чешские покрышки Rubena/Mitas TG 52-559 26″x2,00 V76 Charybdis.

Тут сразу обратило на себя внимание, что при одинаковом размере колес, чешка явно выше и «мясистие».

Первый же выезд показал, что и заметно выросла мягкость хода, а также улучшилась путевая устойчивость велика. Сама замена довольно проста и не требует каких то особых навыков. Так же заменил себе и заднюю камеру на более усиленную.
Покатавшись решил заменить колеса и на велосипеде жены, а заодно для повышения комфорта езды поменять ей сидение на женское.

Все таки в дальних вылазках ей было неудобно на стандартном сидении. Выбрал Force Nova 200179 с гелевыми подкладками и амортизаторами.

Стандартное седло отправлено в запас, а жена опробовав нововведения пришла в полный восторг! Теперь она готова кататься днями на пролет. Велосипеды обрели необходимый нам уровень комфорта и управляемости.
Еще один нюанс был с задними тормозами. Мне не нравилась их эффективность. Передние были явно лучше, при том, что они совершенно одинаковые. Тут оказалось все просто. Заднее крыло просто мешало им нормально работать. Если оно установлено так как задумано конструктором, то тормозной механизм охватывает его и упирается в пластик.

Просто переставив его пониже даем тормозам нормально работать.

Теперь торможения более уверенные и быстрые.
В остальном байки только радуют. Окончательная конфигурация на сегодняшний день выглядит так: мой,

В ближайших планах — только кататься! Стингеры, с небольшими оговорками, отличные велосипеды.

Как самому собрать велосипед?

11 минут Автор: Михаил Скворцов 217

Несмотря на обилие велосипедов в магазинах и появление популярной услуги сборки байков на заказ, самостоятельная сборка все еще остается востребованной среди любителей. Чем она так привлекательна?

Создание принципиально нового, эксклюзивного велосипеда – творческий процесс, который заключается в подборе запчастей и проверке их соответствия желаемым параметрам. А еще сборка позволит точно разобраться во всех узлах велосипеда и приобрести хороший опыт в технических аспектах.

Собрать велосипед – дело тонкое и кропотливое. Сложность заключается не только в правильной установке всех составных элементов, но и в подборе всех запчастей.

Основное требование к ним – это качество, надежность и востребованность. Вряд ли при самостоятельной сборке придет в голову ставить плохие тормоза или какой-нибудь ненужный обвес, лучше тогда уж идти с завязанными глазами в магазин. О том, как спланировать работу, что для этого необходимо и как, собственно, собирать велосипед, будет рассказано далее.

Составление требований к велосипеду и плана по его сборке

Прежде чем собирать велик самому, придется определиться с тем, что должно получиться в конце. Общие варианты велосипедов:

городской сигнлспид;
шоссейный или спортивный велосипед;
маунти-байк;
гибриды.

Исходя из основных типов, делаем вывод о том, где велосипед собирается использоваться, какими скоростными и ходовыми показателями он должен обладать, насколько удобен будет в катании. Последний параметр особенно важен, именно он подталкивает велосипедиста собирать велосипед своими руками.

Где достать запчасти? Они могут быть либо куплены самостоятельно, либо заказаны. В первом случае придется довольно долго побродить по специализированным отделам в поисках каждой детали. Второй вариант проще: предварительно выбрать модель, внести в нее свои пожелания и сделать заказ. Собирать велосипед из коробки, конечно, намного проще, правда, стоить это будет дороже.

Основные и обязательные конструктивные элементы для нового велосипеда:

Рама – остов байка. Она определяет назначение велосипеда, его вес, габариты и поведение на дороге.
Вилка – узел крепления переднего колеса и руля к раме. Вилки могут быть как жесткими, так и амортизационными, все зависит от типа велосипеда. Горный велосипед оснащен вилкой с амортизатором, шоссейные и синглспиды имеют жесткий вариант. Вилка обеспечивает управляемость велосипеда.
Руль. Форма определяет удобство управления, посадку и маневренность. Огромный ассортимент рулей радует нас множеством вариантов: от абсолютно прямых до «барашков», с выносом и без, регулируемые и нерегулируемые.
Колеса. Их диаметр влияет на скорость, величину наката, управляемость. Шины, как элемент колес, определяют динамические показатели, а также проходимость велосипеда. Большие колеса будут лучше держать скорость. Они чувствительны к повороту руля, но более подвержены деформациям. Покрышки же, чем толще, тем лучше ведут себя в условиях бездорожья и хуже на гладких дорогах.
Каретка и шатунно-педальная пара. Трудно переоценить значение кареточного узла. Он служит элементом передачи крутящего момента от педалей на ведущую звезду и далее на заднее колесо. Качественная сборка каретки и шатунов – залог долгой езды в самых разнообразных условиях.
Кассета. Этот узел имеется у скоростного велосипеда. Он состоит из набора задних и передних звезд. С ним соединены переключатель и натяжитель цепи.
Седло. Закрепляется на подседельный штырь, который устанавливается в среднюю трубу рамы.
Тормоза. Легкий и распространенный вариант – v-brake. Дисковые тормоза более сложны в установке, правда, если сами диски уже установлены на колесах, то процесс монтажа намного упрощается. Наконец, тормоз в задней втулке, вообще не требует никакой работы, кроме соединения колеса с рамой.

Примерно в такой последовательности нужно будет собрать велосипед. В работе понадобятся инструменты: как обычные ключи, так и специальные приспособления.

Инструменты для работ

Специальных инструментов потребуют кареточный механизм и кассета, поэтому сначала поговорим о них. Для установки каретки потребуется ключ, называемый съемником. Узел устанавливается в стакан рамы и затем затягивается при помощи ключа, далее на ось монтируются шатуны. Для квадратного соединения нужен будет шатунный съемник.

Крепить каретку и шатуны на нее – довольно хлопотное дело в плане усилия, так как затягивать надо по максимуму. В процессе надевания шатунов следим, чтобы один из них не слетел, иначе проблем потом с периодическим выпадением не избежать.

Кассетный узел устанавливается на втулку заднего колеса при помощи специального кассетного съемника с хлыстом. Здесь также понадобится максимальное усилие, хлыст помогает не проворачиваться звездам при закручивании.

Цепной замок для разъединения звена и регулировки длины цепи. Выжимка позволяет разъединить скрепленную цепь в любом месте. Цепи, в большинстве своем, не имеют специального замочка. Если таковой есть, можно, в принципе, обойтись и без выжимки. Однако цепь может оказаться слишком длинной, а для убирания лишних звеньев без этого приспособления не обойтись.

Гаечные ключи для крепления седла и колес к раме. Размеры подбираются в соответствии с размерами гаек. Желательно использовать накидные ключи. Разводной регулируемый вариант не позволяет закрутить гайку до нужного усилия, кроме этого, он может съедать углы. Его лучше применять для предварительной закрутки.

Отличным помощником при сборке будет динамометрический ключ. Если разобранный велосипед приехал в полном комплекте, к нему обязательно будет прилагаться инструкция по сборке. В ней, скорее всего, будут значения оптимальных моментов затяжки.

На практике эти цифры позволяют добиться максимально крепкого закручивания, а при эксплуатации усталость металла будет сведена к минимуму. Также соответствие предписанным значениям затяжным моментам обеспечит геометрическую целостность всех соединений.

Набор отверток и шестигранных ключей. Эти инструменты понадобятся при установке руля, седла, тормозов и навесов, например, подножки. Еще одним полезным инструментом будут кусачки. Их применяют для ровной обрезки тросиков. К ним же будут нужны концевики и оплетка.

Последовательная сборка составных частей велосипеда

На первом этапе имеем голую раму и все запчасти в стороне. Начинаем с крепления вилки велосипеда к его раме. Установка значительно упрощается, если шарикоподшипники были поставлены на шток вилки заранее.

Устанавливать подшипниковые конус и чашку самому довольно проблематично, потребуется специальное оборудование – рычажной пресс. Запрессовка молотком допускается, однако делать это нужно с максимальной осторожностью, чтобы не повредить сам шток вилки и стенки головной трубы рамы.

Готовый вариант с подшипниковым узлом предпочтителен, здесь нужно только правильно вставить шток вилки в раму. Устанавливать легче, если рама будет лежать, то есть шток входит в трубу горизонтально. Правый конец головной трубы соответствует верхнему. Придерживая одной рукой трубу, другой вставляем корпус детали в нее.

Нижний и верхний конусы вилки должен точно встать на шарики подшипников. После этого на шток надевается специальная шайба и ус, который должен войти в отверстие стержня вилки. С помощью рожкового или накидного ключа затягивается контрящая гайка до предельного усилия. Вилка готова.

Сверху на вилку устанавливается рулевая деталь. Правильно поставить руль получится при вертикальном положении рамы. Единственное неудобство вставки детали в вилку – это неустойчивость рамы, поэтому лучше заранее попросить кого-нибудь придержать конструкцию. Сначала руль затягивается вполсилы, далее центрируется строго по направлению прямо и затем закручивается полностью. Вероятно, нужно будет придерживать руль.

Седло. Сначала сама сидушка крепится на подседельный штырь. Амортизатор, если он планируется, крепится одновременно с сиденьем, а не после него. Штырь опускается в трубу и затягивается гайкой (либо готовым эксцентриком). Как и руль, седло требует центровки по направлению прямо.

Следующая стадия – это монтаж каретки в стакан. Переворачиваем раму вверх ногами и устанавливаем кареточный узел. Готовый корпус вставляется и фиксируется в стакане с помощью ключа. Если каретка собирается с нуля своими руками, то проводим следующие манипуляции:

смазка внутренней полости корпуса;
вставка осевой детали;
смазка и установка подшипников;
закрепление каретки съемником.

Далее на ось каретки надеваем шатуны, на их нижние концы с помощью гаек крепятся педали. Шатунные крепления закручиваются съемником, затем ставятся защитные противогрязевые заглушки.

После каретки делаем небольшой перерыв и устанавливаем шины на ободья колес. Сначала на внутреннюю поверхность надевается флиппер – защитная резиноткань от проколов камеры основаниями спиц. Отверстие флиппера должно совпадать с отверстием для соска. В обод аккуратно вставляется сдутая камера, сосок продевается в отверстие, сверху ставится покрышка.

При установке шины необходимо проследить за направлением рисунка протектора. Он должен соответствовать направлению движения велосипеда. Помочь в установке покрышек могут специальные монтажки или пластмассовые лопатки. Не забываем накачать камеры до нужного давления!

На втулку заднего колеса надевается кассета. Верхние звезды ее находятся в свободном состоянии, поэтому при вставке узла не переворачиваем его, чтобы не потерять какую-нибудь звездочку. Кассета монтируется со стороны ведущей передней звезды (звезд) и с усилием затягивается съемником.

При работе необходимо придерживать колесо, а также использовать хлыст для фиксации звезд кассеты. После ее установки на большую звезду накидывается цепь, заднее колесо вставляется в дропауты, а другой конец цепи протягивается к передним звездам. При помощи выжимки цепь скрепляется, а колесо закручивается на дропаутах. По аналогии ставим переднее колесо на вилку.

Кассета соединяется с переключателем скоростей. Если на велосипеде присутствует и передний переключатель, то, соответственно, он подключается к системе передних звезд. Через тросики к ним подсоединяются манетки, которые монтируются на руль. Тросы при помощи хомутов аккуратно закрепляются на трубах рамы.

Собрать и поставить тормоза V-brake:

поставить клешни переднего и заднего тормозов на руль;
прикрепить колодки к зажимному механизму;
разжать тормоза и закрепить на вилке и задней части рамы, соответственно;
соединить клешни и зажимные механизмы с помощью тросиков;
отрегулировать длину тросов и положение колодок.

Подробно о регулировке тормозов V-brake:

Новый собранный велосипед готов к пробным поездкам. Тестирование – обязательная процедура после сборки, которая покажет, где и что нужно поправить. Особое внимание нужно уделить качеству сборки вилки и руля, каретки и тормозов. Также проверяем, насколько точно переключаются передачи, не соскакивает ли цепь.

Сборка велосипеда – это приятное, полезное и, как выяснилось, не такое уж долгое занятие. Выполненный своими руками байк позволит чувствовать себя комфортно в поездках, полностью ремонтопригоден, неприхотлив и обладает требуемыми ходовыми параметрами.

Как собрать велосипед из коробки

Заказывать велосипед из интернет-магазинов зачастую намного выгоднее, чем покупать их в оффлайн-магазинах. Только главным минусом является то, что после покупки в руки попадает не готовый к эксплуатации байк, а коробка с «полуфабрикатом», а как собрать велосипед из коробки знает не каждый.

Правильно провести сборку и настройку новенького байка не так уж и просто, особенно новичку.

Подготовка рабочего места

Лучше всего отнести свою покупку в веломастерскую. Цена услуги по сборке велосипеда многим может оказаться не самой дешевой, но сэкономленное время и нервы намного дороже. Тем более у профессионалов есть все необходимые инструменты и опыт.

Перед тем как собрать спортивный велосипед дома необходимо подготовить удобную рабочую зону и необходимые инструменты.

Рабочее место должно быть просторное и убранное. Узкий балкон с маленькой рабочей зоной точно не подойдет. Необходимые детали не должны валяться кучей. Разложить их желательно в последовательности сборки. Необходимые инструменты должны быть под рукой.

Полезными аксессуарами для сборки байка будут кронштейны или ремонтная стойка. Если их нет, то стоит очередной раз задуматься над сборкой велика у специалистов. Если мнение не поменялось, то тогда стоит набраться терпения, позвать себе помощника и подобрать необходимые инструменты.

Набор инструментов

Перечень инструментов будет строго зависеть от того, в каком состоянии прибыл велосипед. Чаще всего на байки уже установлены:

заднее колесо,
трансмиссия,
вилка,
гидролинии и тросики переключения передач.

Велосипеды и самокаты

В таком случае потребуются следующие инструменты:

набор шестигранников,
разводной ключ или их набор,
неширокий ключ на 15 для затяжки педалей,
плоскогубцы,
канцелярский нож,
и кусачки.

Если велосипед покупался по запчастям, то потребуется и ряд других инструментов, которые могут стоить недешево. Выше перечисленных же инструментов хватит для сборки байка, который был куплен в заводской комплектации.

Порядок сборки

Перед тем, как собрать новый велосипед, необходимо распаковать его и удалить с деталей весь упаковочный материал.

Пластиковые стяжки необходимо аккуратно разрезать канцелярским ножом или кусачками. Главное быть предельно осторожным, поскольку можно легко повредить краску на комплектующих.

Дальнейшую сборку можно начинать с чего душе угодно. Но если есть стойка для ремонта, то собирать байк стоит с установки седла и подседельного штыря.

Если само седло не закреплено в подседельном штыре, то на последнем с помощью шестигранного ключа необходимо расслабить крепление. В него вставляется само седло.

Стараться сразу установить его под подходящим углом не имеет смысла, поскольку, скорее всего, регулировать его в последующем все же придется. Но это уже потом.

Далее подседельный штырь устанавливается в раму, а зажим крепко затягивается. Велосипед фиксируется на ремонтной стойке именно за подседельный штырь.

Следующий этап – установка выноса и руля. Первый может быть установлен изначально, а может и нет. Для начала необходимо открутить крышку штока вилки. Затем надеть на нее вынос и зафиксировать ее с помощью болтов под шестигранник. Закручиваем крышку штока вилки обратно.

Следующий этап – установка руля. Для начала откручиваем переднюю крышку выноса. Затем руль фиксируем в ней таким образом, чтобы не переплетались гидролинии и тросики переключения передач.

Угол наклона руля тоже индивидуален. Поэтому если не знать необходимое значение его наклона, придется регулировать его в дальнейшем.

Оптимальным углом наклона является 35-45 градусов. Более точная настройка зависит от модели велосипеда, геометрии, размера рамы и анатомических особенностей райдера.

После этого устанавливаются колеса. Если они пришли в разобранном состоянии, то на них необходимо закрепить тормозной ротор и установить в них эксцентрики. Лапки эксцентриков должны быть слева. Фиксируем колесо в вилке, сначала затягиваем эксцентрик с помощью бокового болта, затем затягиваем лапку.

Следующий этап – установка тормозов. Если на байке предусмотрены ободная тормозная система V-Brake, то сначала устанавливаются колодки в рычаги, а потом рычаги на вилку. Затем необходимо соединить рычаги тросиком, и настроить тормоза.

Для ободных тормозов, сначала устанавливается адаптер, если в этом есть необходимость. Далее сам калипер с обязательной отцентровкой диска. Если настройка будет произведена неправильно и неточно, то диск будет постоянно шоркать тормозные колодки.

После этого можно фиксировать все тросики и гидролинии на раме. Важно не допустить их попадание в колеса.

Далее устанавливаются педали. Важно запомнить, что у каждой педали свое направление резьбы. Правая педаль вкручивается в классическом направлении – по часовой стрелке, а левая против часовой.

На каждой педали, на торцевой стороне оси есть маркировка R и L. Отталкиваясь от нее необходимо крепко затянуть педали с помощью узкого ключа на 15.

В принципе на этом этап сборки байка закончен, но остается самая кропотливая часть работы – настройка.

Настройка переключателей

Чаще всего трансмиссия на купленных байках уже настроена, но бывают и исключения. Начинать надо с переключателя.

Для начала надо установить цепь на малую звезду и на монетке установить соответствующее значение. Цепь должна находиться примерно посередине рамки переключателя и не цепляться за него при вращении. Между рамкой и звездами должно быть расстояние около 2 мм.

С помощью вращения винта L регулируется положение переключателя на первой звезде. При его закручивании переключатель движется от рамы, при выкручивании – к раме.Аналогичную операцию надо провести и на большой звезде только с винтом H.

Если цепь будет плохо переходить с малой звезды на большую, надо немного выкрутить (против часовой стрелки) винт регулировки натяжения тросика на монетке.

Те же действия надо провести и с задним переключателем. Только винты L и H здесь отвечают за противоположные звезды: L для большой звезды, H для малой. Звезды на лапке переключателя должны быть на одной линии со звездой кассеты.

Регулировка натяжения тросика осуществляется точно так же, как и в случае с передними звездами. Только есть еще дополнительный регулятор на самом переключателе.

Собрать велосипед из коробки сможет каждый, только надо обладать рядом навыков и набором необходимых инструментов.

Отличным помощником в сборке будет данная статья, следуя которой получится собрать байк правильно и с первого раза.

Как собрать горный велосипед

Многие велосипедисты предпочитают обходить стороной магазины, где продаются велосипеды в сборе. Профессиональные спортсмены предпочитают собирать свой байк с нуля, подбирая каждую деталь, каждый механизм в зависимости от его стиля езды и ожиданий. Многие новички также стремятся максимально персонализировать свой транспорт, чтобы в будущем не возникало никакого дискомфорта. И их можно понять, ведь на заводах, где собираются и упаковываются уже готовые велосипеды, не могут учитывать предпочтения каждого покупателя по отдельности. И именно по этой причине собирать свой велосипед нужно самостоятельно.

Достичь цели можно благодаря использованию разных компонентов. Но все они должны быть не только совместимыми между собой, но и выполнять поставленные задачи по максимуму. Данную инструкцию можно использовать по-разному. Вы можете повторить все за мной, а можете пойти своим путем и приобрести похожие компоненты. Здесь все зависит только от вас. Моя же задача — скорректировать ваши действия таким образом, чтобы в будущем вы не ошиблись при выборе деталей. Наш бюджет составляет 60 тысяч рублей — для среднестатистического эндуро-байка этого вполне достаточно. Выбирать детали мы будем исходя из среднестатистических цен на вторичном рынке. Ну что же, давайте поэтапно собирать свой аппарат мечты!

Рама — это главный компонент любого велосипеда. Без ее наличия все основные механизмы не смогли бы работать вообще. Выбор производителя рамы является чуть ли не самым важным этапом в процессе сборки. Так как нам нужен велосипед для эндуро, давайте рассмотрим особенности самых популярных рам для эндуро на рынке.

Specialized Enduro Expert EVO

Название говорит само за себя. Рама предназначена специально для использования в сложных условиях, где проходимость практически равна нулю. Фирменная система подвески FSR дарит велосипедисту необходимый уровень комфорта. Парни из Specialized прекрасно оформляют рамы, особенно новые модели. На фоне всех остальных моделей их можно считать чуть ли не самыми лучшими на рынке. Правда, есть одно «но» — стоимость рамы зашкаливает за 25 тысяч рублей. Выбрать такую раму можно, но не в случае с нашим бюджетом.

Specialized Enduro Expert EVO 2013. Фото в сборе

Giant Reign X2

А вот эта рама уже вписывается в наш бюджет. Согласно среднестатистическим показателям, стоимость «голой» рамы составляет 16 тысяч рублей. В наш бюджет эта рама вписывается идеально. Из преимуществ: 6.7 дюймов хода (амортизатор 190 мм по осям), надежная схема подвески с облегченными белыми линками, относительно небольшой вес (4+ кг). Так что если учитывать соотношение цены и качества, Giant Reign X2 подходит нам идеально. Наш бюджет -16 000 рублей (44 тысячи рублей).

Giant Reign X2. Фото в сборе

Амортизатор

Как вы можете увидеть на фото выше, в стандартной комплектации рама Giant Reign X2 укомплектовывается пружинным амортизатором FOX Van R. FOX – это американская компания, которая занимается производством самых качественных амортизаторов и вилок на рынке. Соответственно, для эндуро этого амортизатора хватит с головой. В нашем случае амортизатор FOX Van R имеет длину 190 мм по осям. Настройка низкоскоростной и высокоскоростной компрессии, настройка отскока, регулировка жесткости пружины – это стандартный набор настроек. Единственный минус – нет подкачки воздухом.

Подкачка воздухом позволяет добиться максимальной чувствительности при обработке неровной поверхности. Если вам нужно, чтобы амортизатор обрабатывал чуть ли не каждую мелочь, Marzocchi Roco Air R – ваш вариант!

Данный амортизатор имеет почти все те же настройки, что и FOX Van R (нет настройки жесткости пружины из-за отсутствия таковой пружины). Но главное преимущество – подстройка амортизатора под вес ездока. Если приходится выбирать между FOX Van R и Marzocchi Roco Air R, последний вариант подойдет нам лучше всего.

Среднестатистическая стоимость – 6 000 рублей. Такой амортизатор нам подходит по бюджету (американский аналог – на 1 000 рублей больше). А если учитывать богатый выбор настроек, он подходит еще и по функционалу. Остаток – 38 тысяч рублей.

Амортизатор Marzocchi Roco Air R

Вилка

Выбор вилки – это ответственный шаг, ведь от этого зависит комфорт и управляемость. На рынке есть большое количество вариантов вилок, предназначенных специально для эндуро. Обращая внимание на тот самый бюджет, выбрать любую вилку не получится. Давайте рассмотрим несколько вариантов.

Marzocchi 55 2008

Итальянская компания производит одни из самых лучших амортизационных вилок в мире. Модель Marzocchi 55 2008 имеет оптимальный уровень хода (можно настроить в диапазоне 120-160 мм). Вилка может подкачиваться воздухом, а картридж АТА быстро настраивает ход вилки. Для настройки работы также используется крутилка отскока и компрессии. Диаметр ног – 35 мм. Стоимость – 10 000 рублей.

Suntour Durolux TAD 20 QLC

Вилка под 20 ось. Предназначена не только для использования в режиме «Эндуро», но и для фрирайда средней сложности. Данная модель дает возможность регулировать диапазон хода (140-180 мм). Присутствует подкачка воздухом в левой ноге. Правая нога имеет регулировку отскока и демпфер. Этого вполне хватит для качественного катания в стиле эндуро. Стоимость Suntour Durolux TAD 20 QLC – 8 тысяч рублей.

Suntour Durolux TAD 20 QLC

Что выбрать? Выбирая исходя из стоимости, Suntour Durolux TAD 20 QLC выигрывает у итальянского конкурента — Marzocchi 55 2008 (8 тысяч против 10 тысяч). Но обратите внимание на то, что Marzocchi 55 2008 предлагает больший диапазон настроек, что играет большую роль при катании технически сложного эндуро. Соответственно, лучше переплатить деньги и получить качественный результат, чем взять простенькую вилку из-за небольшой цены. Наш выбор — Marzocchi 55 2008. Бюджет – 28 тысяч рублей.

Рулевая колонка

Выбор рулевой колонки также является важным, ведь в зависимости от того, какую рулевую вы выберете, можно получить тот или иной уровень управляемости. В принципе, при выборе рулевой колонки не нужно обращать внимание на модели с шариковыми подшипниками, а отдать предпочтение моделям с промышленными подшипниками (далее – «промами»).

Самые популярные модели — FSA Pig DH Pro 1.1/8, Cane Creek Monsta и VP VP-A98ACS. Оптимальный вариант — VP VP-A98ACS. Модель для фрирайда – более агрессивной дисциплины, чем эндуро. Да и по соотношению цена-качество именно эта модель выигрывает. Стоимость – 1 000 рублей (остаток — 27 тысяч рублей).

Рулевая колонка VP VP-A98ACS

Колеса

В случае с колесами придется хорошо подумать. Нам нужно подобрать не вилсет (колеса в сборе), а только обода, спицы и втулки. Мы выбрали вилку Marzocchi 55 2008, которая использует крепления под 20 ось (вставную ось). На рынке присутствует большое количество моделей на выбор. Самый оптимальный по соотношению качества и цены имеет следующую комплектацию:

Обода: AlexRims DX32;
Втулки: Novatec (передняя – под 20 ось, задняя – модель d042sb);
Спицы: DT Swiss.

Данное соотношение деталей создает прочное колесо, которое не будет бояться даже приземлений с большой высоты на ровную поверхность (в народе – прыжок «на плашмяк»). Стоимость переднего и заднего колеса – 6 000 рублей (остаток — 21 тысяча рублей).

Передняя втулка Novatec

Задняя втулка Novatec d042sb

Обод AlexRims DX32

Покрышки и камеры

Рама, которую мы выбрали, предназначена для установки колес диаметром 26 дюймов. Мы уже выбрали готовый вариант колес, и теперь нам осталось выбрать только покрышки и камеры. Как показывает практика, выбор падает только на две модели покрышек, которые реально помогают увеличить сцепление, гарантируя прекрасный результат — Maxxis Advantage 2.25 и Schwalbe Muddy Mary 2.35.

Учитывая соотношение качество-цена, выбор падает именно на немецкие шины Schwalbe Muddy Mary 2.35. Аргументировать свой выбор можно большей шириной (2.35 дюймов против 2.25 дюймов), что позволяет улучшить сцепление на любой поверхности.

Несмотря на то, что разница в цене не особо большая (1200 рублей за комплект против 1500 рублей), разница в качестве ощутимая. Итак, наш выбор — Schwalbe Muddy Mary 2.35 (остаток – 19 500 рублей).

Выбор камер не является решающим для определения хорошего качества работы. Чтобы сэкономить, можно выбрать прекрасный вариант – комплект камер Maxxis 26″ Welter Weight. Несмотря на то, что производить указывает на максимальную ширину колеса 2.125, камеры спокойно чувствуют себя при ширине покрышки 2.35. Стоимость комплекта – всего 200 рублей (остаток – 19 200 рублей).

Покрышка Maxxis Advantage 2.25

Покрышка Schwalbe Muddy Mary 2.35

Камера Maxxis 26″ Welter Weight

Итак, давайте подведем промежуточные итоги. На данный момент мы потратили 40 800 рублей, купив раму, амортизатор, вилку и собрав колеса в сборе. Осталось дело за немногим – комплект трансмиссии, тормоза, переключатели передач и мелочи (руль, вынос, грипсы, седло, подседельный штырь, зажим). Ну что же, продолжим нашу дискуссию!

Каретка и система (шатуны, звезды, педали)

Правильный выбор каретки влияет на комфорт при педалировании. Очень часто на рынке можно встретить большое количество моделей кареток на выбор. Выбирать каретки с шариковыми подшипниками не стоит, так как придется частенько за ними ухаживать.

Модели с промами, часто используемыми в рулевых колонках, рамах и втулках, не требуют особого ухода за собой. Единственное, что придется делать – раз в год менять масло. Прекрасный вариант для вашей рамы – каретка FSA MegaEXO. Выносные чашки, неубиваемые подшипники, место под впрессованный вал шатунов – все это об этой модели.

Каретка FSA MegaEXO

Теперь нужно правильно подобрать шатуны. Чуть выше я упоминал, что каретка FSA MegaEXO используется только для взаимодействия с шатунами с впрессованным валом. Производитель рекомендует использовать шатуны FSA Comet. Я использую их на своем гоночном велосипеде для даунхилла Specialized Demo 8 2006.

Даже несмотря на то, что они не предназначены для даунхилла, шатуны не гнутся и не трескаются. Краска, нанесенная на рабочей зоне (где находится логотип – периодически стирается из-за контакта с обувью), стирается очень медленно. За два года очень глубоких потертостей нет. Диапазон алюминиевых звезд (в «шлицах» – количестве зубцов на звезде) – 22Т-32Т-44Т. Для эндуро такой диапазон является самым оптимальным. Кстати, все звезды снимаются за счет использования бонок с болтами.

Шатуны FSA Comet вместе с кареткой FSA MegaEXO

Правильная работа системы («система» — условное обозначение шатунов вместе с кареткой) не является возможной без использования педалей. В принципе, выбрать можно любые педали, которые присутствуют на рынке. Практика показывает, что самым оптимальным вариантом станет пара педалей Wellgo B-065. Широкая платформа с высокими шипами прекрасно удерживает ногу на своем месте. Подшипники – промышленные.

Педали Wellgo B-065

Теперь подсчитаем расходы. Шатуны FSA Comet вместе с кареткой FSA MegaEXO стоят 2 200 рублей, педали Wellgo B-065 – 600 рублей. Итого – 2800 рублей за систему (остаток – 16 400 рублей).

Тормоза

Тормоза – это обязательная деталь велосипеда, которая отвечает за безопасность велосипедиста во время езды. Особенно в таких сложных дисциплинах, как эндуро. Выбирать ободные тормоза механического типа, или даже дисковые механические тормоза не приходится – плохие характеристики силы торможения заставляют отказаться затеи приобрести их. Остается лишь один вариант – дисковые гидравлические тормоза.

На рынке присутствует много моделей тормозов, предназначенных для эндуро. Но учитывая текущий остаток бюджета и соотношение цены и качества, остается две наиболее подходящие модели — Avid Elixir 5 и Shimano SLX BR. Рассмотрим оба варианта поподробнее.

Тормоза Avid Elixir 5 славятся на рынке за счет своей многофункциональности и надежности. Менять колодки нужно всего лишь раз на полтора сезона, при том, что ряд конкурентов вынуждает менять колодки два раза за сезон. Мощности хватает для того, чтобы заблокировать заднее колесо легким нажатием ручки.

В случае с передним тормозом плавное нажатие ручки приведет к немедленной остановке, в некоторых случаях – до вылета через руль. Но такое, как правило, практически не случается. В комплекте идут роторы диаметром 160 мм G3 Clean Sweep Dtc и адаптеры.

Тормоза Avid Elixir 5

Модель Shimano SLX BR по показателям мощности немного уступает тормозам Avid Elixir 5, но найти комплектующие к ним более просто. При сильных морозах ручка может продавливаться, но это случается с любыми гидравлическими тормозами.

По качеству исполнения не уступают Avid Elixir 5. Удобная ручка хоть и прекрасно удерживает палец, но имеет свойство стираться со временем. Торможение происходит плавно, без резких рывков. На калипере есть специальные ребра, отводящие тепло с колодок. В комплект входит только тормоз – адаптеров и роторов нет.

Учитывая полученную выше информацию, следует выбрать именно тормоза Avid Elixir 5. Конкурент — Shimano SLX BR, хоть и может отводить тепло с ротора, в стартовом комплекте его попросту нет; придется приобретать комплект роторов отдельно. По показателям стоимости Avid Elixir 5 также выигрывает – 5 000 рублей за полный комплект против 4 600 рублей за одни тормоза (Shimano SLX BR). Выводы напрашиваются самостоятельно. Остаток — 11 400 рублей.

Манетки, переключатели, цепь, кассета

Группа оборудования для переключения передач очень редко встречается в одном комплекте. Но есть одна фирма, которая предлагает воспользоваться прекрасным преимуществом – получить много деталей с большой скидкой. При том, что сами детали не уступают по показателям надежности. Итак, встречайте – манетки и переключатели SRAM X7 и кассета + цепь SRAM PC-850.

Комплект «передняя манетка + передний переключатель» SRAM X7 имеет диапазон переключения 3 передачи. Комплект «задняя манетка + задний переключатель» SRAM X7 – 9 передач. Цепь и кассета SRAM PC-850 полностью совместимы с моделью SRAM X7.

Детали изнашиваются очень медленно, да и в обслуживании практически не нуждаются. Удобная эргономичная форма переключателей позволяет велосипедисту максимально быстро переключиться на нужную передачу. Стоимость комплекта – 4 тысячи рублей (остаток – 7400 рублей).

Манетки SRAM X7 3х9

Задний переключатель SRAM X7, средняя лапа

Передний переключатель SRAM X7

Руль + вынос + грипсы

Итак, осталось дело за немногим – правильно выбрать комплект руль + вынос + грипсы. Рынок предлагает более 400 моделей выносов и рулей по самым разным ценам. Но чтобы правильно вписаться в бюджет, нужно пойти на компромисс и сделать максимально правильный выбор.

Одним из самых хороших вариантов является комплект руль + вынос Truvativ Hussefelt. Ширина руля – 710 мм, чего вполне хватает для уверенного пилотажа при катании жесткого эндуро. Грипсы ODI Ruffian Limited Edition D30RFS-B будут обеспечивать надежное сцепление с рулем, не давая рукам выскользнуть. Весь этот комплект стоит 2 500 рублей (остаток – 4900 рублей).

Вынос Truvativ Hussefelt

Грипсы ODI Ruffian Limited Edition D30RFS-B

Руль Truvativ Hussefelt

Седло + подседельный штырь + зажим

Вы должны ощущать комфорт при езде. А это невозможно без правильно подобранного штыря и седла. Зажим выполняет здесь второстепенную роль, но без него тоже не обойтись, ведь он зажимает штырь и седло на правильной высоте. Я предлагаю приобрести проверенный временем комплект – подседельный штырь Thomson Elite DH (предназначенный для даунхилла), седло Kore Perfomance и зажим BBB BSP-97 seatclamp PostFix 34.9 mm black. Стоимость комплекта – 4900 рублей (бюджет исчерпан).

Зажим подседельного штыря BBB BSP-97 seatclamp PostFix 34.9 mm black

Седло Kore Perfomance White

Подседельный штырь Thomson Elite DH

Выводы

Наш бюджет исчерпан. Но зато мы получили идеальный аппарат для эндуро на базе велосипеда Giant Reign X2. Мы идеально подобрали раму, вилку, амортизатор, тормоза, колеса, трансмиссию, переключатели передач и дополнительные компоненты. Я на все сто процентов уверен, что такая комплектация является достаточной для катания жесткого эндуро. При написании этой статьи я использовал детали в качестве примера – вы можете использовать любые другие компоненты, которые можно вписать в бюджет.

С вами был Арсений, желаю ровных дорог и уверенно преодолеть все препятствия на пути!

Источники:

https://velokuban.ru/articles/kak-sobrat-velosiped-iz-korobki.html
https://luxtut-msk.ru/kak-sobrat-velosiped-iz-korobki-stinger-arigon-kak-sobrat-velosiped-po/
https://sibauto.su/poleznaya-informatsiya/kak-sobrat-velosiped-stinger.html
https://menspassion.ru/kak-sobrat-gornyj-velosiped/
