Переключатель скорости для велосипеда

Содержание скрыть
1 Как настроить переключение скоростей на горном или городском велосипеде

Как настроить переключение скоростей на горном или городском велосипеде

Горный велосипед

Переключатели скоростей активно используются при катании как на горных, так и на городских велосипедах. От их качественной работы зависит многое: удовольствие от велопрогулки, качество езды и даже ваша безопасность. Перед каждым велосезоном нужно проверить и при необходимости правильно настроить этот механизм.

Какие детали помогают настроить переключатели скоростей

Многоскоростной горный или городской велосипед оснащён несколькими передачами и даёт новые возможности. На нём гораздо легче покорять вершины, ездить по неровностям, даже выполнять различные трюки. Чтобы получать удовольствие от велопрогулок, нужно правильно настроить переключатель скоростей.

Тем, кто впервые решил самостоятельно разобраться с механизмом переключателя, нужно сначала ознакомиться с деталями трансмиссии и их функциями.

Трансмиссия — это совокупность деталей велосипеда, которая позволяет взять на себя часть нагрузки велосипедиста. Она также помогает ездить по сложным поверхностям, например, по горам.

Устройство велосипеда

Знание устройства современных велосипедов помогает правильно настроить переключение скоростей

Подробно останавливаться на каждой части велосипеда мы не будем. Рассмотрим лишь некоторые элементы, которые входят в состав трансмиссии.

  • передний переключатель помогает цепи перемещаться по ведущим звёздам системы. Крепится к раме в районе педалей;
  • система — часть переднего переключателя. Состоит и звёзд, различных по диаметру и количеству зубьев, которые крепятся на шатунах специальными болтами;

Передний переключатель скоростей

Передний переключатель находится в районе педалей

Задний переключатель скоростей

Задний переключатель расположен на заднем колесе

Самые надёжные цепи — матовые серого цвета. Если цепь имеет желтоватый оттенок — это говорит о её низком качестве. Средними по качеству считаются никелированные цепи.

Цепь

Цепь велосипеда — важная часть трансмиссии

Манетки

Манетки крепятся на руле и отвечают за переключение скоростей

Трос

Трос трансмиссии соединяет манетку с переключателем

Механизм изменения скоростей

Работа у заднего и переднего переключателя скоростей заключается в следующем: если трос натягивается, то рамка переключателя передвигает цепь на более высокие звёзды. Если, наоборот, ослабить трос, то рамка перекинет цепь на меньшие звёзды.

Переключаются скорости с помощью шифтёров (монеток), расположенных на руле. Задний переключатель регулируется правым шифтёром. Таким образом цепь перескакивает между задними звёздами. А передний переключатель регулируется шифтёром с левой стороны. Так перескакивает цепь среди передних звёзд.

Принцип работы переключателя скоростей — видео

Типы переключения передач

Прежде чем производить настройку, определите, какое переключение передач у вашего велосипеда. Существует 3 основных типа переключателей.

  1. Механизм внешнего переключения.
  2. Механизм внутреннего переключения.
  3. Комбинированный тип.

Внутренний механизм переключения передач появился раньше, чем внешний. Прародитель многоскоростных втулок — английская компания Sturmey-Archer. Именно они создали первые двух и трехскоростные втулки, которые были выпущены в 1902 году.

Внутреннее переключение скоростей на горном велосипеде

Основа такой конструкции — планетарные втулки. В этом механизме не применяются кассеты. В трансмиссию входит всего 2 звезды: передняя и задняя. Весь механизм спрятан внутри. Обычно отсутствует и передний переключатель передач.

Планетарная втулка

Все элементы переключателя скоростей спрятаны в корпус

Такой механизм часто встречается на шоссейных, прогулочных, складных и городских велосипедах. Сама система находится внутри задней планетарной втулки. Такой тип переключателя скоростей можно наблюдать, например, у городского велосипеда Forward Surf (3 передачи скоростей).

Этот механизм сложно отрегулировать непрофессионалу. При необходимости лучше обратитесь в веломастерскую.

Внешнее переключение на скоростном велосипеде

Внешний тип принадлежит большинству многоскоростных велосипедов. Его используют как на горных, так и на городских прогулочных моделях. Механизм составляют переключатели передач и звёзды, образующие кассету или систему. Скорость меняется при помощи заднего и переднего переключателей.

Задний переключатель передач

Элементы внешнего типа переключения передач — переключатель и кассета

Такой тип переключения скорости можно увидеть как на городском Forward Dortmund (7 скоростей), так и на горном велосипеде Forward Agris (24 скорости). Этот переключатель можно настраивать самому, изучив механизм.

Устройство ходовой части велосипеда, принципы работы — видео

Комбинированный механизм

Комбинированный тип представляет собой сочетание внешнего и внутреннего механизма. Он крепится на втулке заднего колеса велосипеда.

Комбинированный переключатель скоростей

Комбинированный переключатель является гибридом внешнего и внутреннего типов переключения скоростей велосипеда

Этот механизм встречается крайне редко, так как он собрал в себе все отрицательные стороны как внешней, так и внутренней системы переключения скоростей. Настраивается он только профессионалом.

Классификация переключателей

В современном мире существует множество фирм, которые создают оборудование для велосипедов. Самые лучшие по качеству модели изготавливают такие корпорации, как Shimano (Япония) и Sram (Америка), производящие целые линии переключателей.

Устройства для профессионалов:

  1. Shimano XTR, Sram ESP 9.0 и Sram ESP X.0 занимают лидирующие позиции по цене и качеству. В основном они используются в велосипедах, предназначенных для соревнований. Отличаются низким весом конструкции.
  2. Shimano deore xt, Shimano Saint, Shimano slx заняли второе место в той же категории. Используются в велосипедах с 27 передачами.
  3. Shimano Deore LX, Shimano Dura-Ace, Shimano Hone — третье место. Они предназначены для устройств с максимальным количеством скоростей.

Линии для спортивных велосипедов:

  1. Sram ESP 7.0 и Shimano Deore — аналогичные конструкции. Составлены из очень прочных комплектующих и предназначены для 24 передач.
  2. Sram ESP 4.0, Sram ESP 5.0, Shimano Nexave и Shimano alivio дешевле, чем профессиональная линейка. Они выдерживают до 24 скоростей и предназначены для туристических моделей велосипеда.

Sram ESP 7.0

Переключатель скоростей Sram ESP 7.0 специально создан для спортивных велосипедов

Линейка переключателей для любителей:

  1. Sram ESP 4.0, Shimano C201 и Shimano acera комплектуются к более дешёвым гибридам и горным велосипедам начального уровня. Выдерживают до 24 передач.
  2. Sram ESP 3.0, Shimano Nexus и Shimano altus предназначены для прогулочных, городских велосипедов.
  3. Shimano tourney создан для спокойной ровной езды. Переносит 21 передачу.

Принципиальной разницы в регулировке и работе разных линий переключателей от одной фирмы нет. Например, разные группы переключателей фирмы Shimano работают одинаково и взаимозаменяемы. Допустим, на привод восьмискоростных переключателей Alivio, Altus, Acera можно ставить девятискоростные системы Deore, Deore XT, Deore LX, XTR и наоборот.

Разница между устройствами линейки Shimano — видео

Что может повлиять на качество работы переключателей

Важно выяснить, что стало причиной возникновения неполадок.

Растянутый трос

Этот дефект регулируется барабаном на шифтёре.

  1. Когда цепь движется беззвучно и с трудом заскакивает на большие звёзды, значит, трос растянулся. Покрутите барабан по часовой стрелке до тех пор, пока деталь не натянется до нужного положения.
  2. В случае когда цепь не хочет спускаться на маленькие звёзды, расслабьте трос, покрутив барабан против часовой стрелки.
  3. Проверьте работу переключателя скорости. Если нужно, ещё подкрутите барабан. Регулируйте до тех пор, пока цепь не начнёт плавно перескакивать.

Порванный трос

Если деталь повреждена, её нужно заменить.

  1. Выкрутите фиксирующий винт на перекидке.
  2. Разберите манетку, чтобы вытащить трос.
  3. Вставьте новый, обработайте специальной смазкой.
  4. Пропустите его сквозь рубашки и установите их на место.
  5. Зафиксируйте новый трос на переключателе.

Меняем трос на велосипеде — видео

Проблемы с пружиной параллелограмма

Для более качественной работы возвратной пружины нужно её помыть. Затем смазать, предварительно почистив.

Погнулся или поломался петух

Если лапка заднего переключателя стоит косо, значит, погнулось крепление. Этот дефект вы можете исправить самостоятельно.

  1. Одной рукой держите лапку, а другой захватите переключатель.
  2. Аккуратно, без резких движений выравнивайте положение петуха до тех пор, пока задняя рама не встанет ровно.

Петух стоит заменить на новый при первой возможности. Даже если вы его выровняли, такая деталь прослужит недолго.

Деформация переключателя

Частая причина такой поломки — удар велосипеда. Обычно страдает задний переключатель, передний очень сложно погнуть. После поломки стоит проверить, какие именно детали поломались.

  1. Если это рамка — выровняйте или поменяйте запчасть.
  2. Если поломался винт, который регулирует натяжение цепи, или ушко, крепящее этот винт, то лучше заменить детали. В противном случае скорости будут очень плохо переключаться.

Меняем детали трансмиссии велосипеда — видео

Как отрегулировать задний переключатель скоростей

Задний переключатель — машинка, которая перекидывает цепь с одной звёздочки заднего колеса на другую. На сегодняшний день таким переключателем оборудовано подавляющее число скоростных велосипедов.

Задний переключатель скоростей

Задним переключателем скоростей оборудовано большинство скоростных велосипедов

Задний переключатель состоит из следующих элементов.

  1. Рамка переключателя. От её длины зависит количество скоростей велосипеда.
  2. Два ролика, которые отвечают за направление цепи: направляющий и ролик натяжителя.
  3. Сам механизм (параллелограммный).
  4. Крепёжный болт.
  5. Ограничитель нижней передачи — винт с надписью L.
  6. Ограничитель верхней передачи — винт с надписью Н.
  7. Направляющая тросик канавка.
  8. Винт регулировки натяжителя.

Настройка заднего переключателя нужна, если сбилась работа механизма, цепь перепрыгивает нужные звёзды, скорость не переключается, слышен скрежет или громкие звуки. Настроить механизм и отладить его работу можно самостоятельно. Вам понадобится крестовая отвёртка и шестигранник №5.

Для начала убедитесь, что переключатель установлен вертикально и параллельно велосипеду. Если всё в порядке, можно переходить к настройке. Для удобства переверните велосипед вверх колёсами, поставив на седло и руль, это даст доступ к самому переключателю и винтам регулировки.

    Первым делом спустите цепь на наименьшую звёздочку. Делайте это манеткой на правой ручке велосипеда, именно она ответственна за задний переключатель.

Настройка заднего переключателя скоростей на велосипеде

Настройка заднего переключателя скоростей на велосипеде

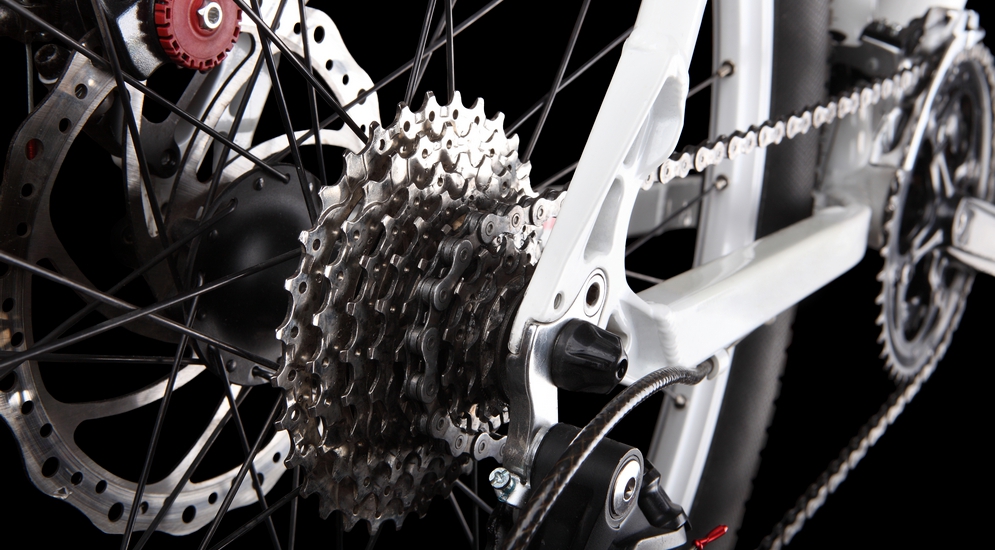

Настраиваю задний переключатель на примере shimano deore xt

Очень частая проблема с которой сталкиваются велосипедисты это нечеткая работа заднего переключателя. Сегодня попробуем разобраться как же его настроить с нуля или отрегулировать, если настройки сбились.

Данная статья подойдет для для настройки всех переключателей shimano, sram, campagnolo, microshift и других в не зависимости сколько у вас скоростей на велосипеде начиная от 2 и кончая 11 скоростными блоками звезд на заднем колесе.

Инструменты:

Из инструментов, которые вам могут понадобиться это крестовая отвертка и возможно шестигранник или ключ на 10 или 8 в зависимости от переключателя. Также очень удобно работы проводить на специальной велостойке, но без нее вы тоже справитесь.

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

Иногда для экономии смазывают тросик солидолом или любой другой смазкой и получается на время улучшить работу, но в последствии смазка притягивает к себе пыль и работа снова ухудшается, поэтому придется проделывать такую процедуру чаше чем этого бы вам хотелось.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Важно! Если хоть одна из 5 проблем у вас присутствует, настроить переключатель идеально будет не возможно!

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

На манетке скидываем на самую большую скорость

У меня на манетке не показываются цифры, но поверьте положение индикатора стоит на «цифре» 9. Что соответствует самой маленькой звезде на кассете.

Во время настройки заднего переключателя на ведущих звездах (передних) цепь лучше расположить там, где вы ее чаше всего используете. Обычно это центральная звезда на системе из 3 звезд.

2. Ослабляем шестигранник или болт, который держит тросик.

Ослабляем шестигранник или болт, который держит тросик

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные винты

В моем случаем регулятор натяжения троса находится только на манетке. На фото видно как я кручу барашек.

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Собственно все это перемещение переключателя происходит с помощью регулировочных винтов с буквами «H» и «L».

Винты регулировки положения лапки заднего переключателя H и L

Регулировочные винты положения лапки переклюка выглядят примерно так.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде

На фото я показал красную линию, по которой можно увидеть, что ролик переключателя находится под малой звездой на кассете, а значит крайнее положение настроено верно.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

Переключаем на манетке на самую маленькую скорость

На манетке индикатор переключения скорости на цифру 1, если цифр нет в самое крайнее положение, что должно соответствовать самой большой звезде на кассете.

По сути дела винты «H» и «L» служат в роли крайних ограничителей для вашего переключателя, что позволяет цепи не слетать во время движения и сохранять вам жизнь.

Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса.

Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса. Путем совмещений осей самой большой звезды на кассете и оси лапки переключателя.

7. Скидываем опять на самую большую скорость. Не забываем крутить педали 🙂 Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

Цепь должна перескочить на соседнюю скорость

Цепь должна перескочить на соседнюю скорость. В моем случае это 9 скоростная кассета. Переключаю с 9-ки на 8-ку.

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Возможные ошибки при настройке заднего переключателя

Вопрос: А что, если я выкрутил до конца регулировочный винт, а цепь так и не переключает на 1 скорость ниже?
Ответ: Скорее всего вы плохо натянули тросик рукой из этапа 4 или вы сделали это при не достаточно закрученных регулировочных винтах натяжения тросса из этапа 3, а также возможно вы натягивали тросик не на самой большой скорости на манетке описанное в этапе 1.

Вопрос: Я дошел до этапа 7, но цепь оказалась не на самой маленькой звезде почему?
Ответ: Возможно вы слишком сильно натянули тросик руками в этапе 4, в этом случае попробуйте немного ослабить натяжение троса регулировочным винтом. Если цепь все-таки не перейдет на крайнюю малую звезду следует повторить этапы с 1 по 4.

Как переключать скорости на велосипеде

Катание по ровной местности и поднятие в гору требуют различных усилий велосипедиста. В случае односкоростного велодевайса выбора особого нет, кроме как опираться на собственные силы. Те, кто заезжал в гору на односкоростном велосипеде, знает, как это непросто. К такой технике относятся детские модели, например Dewolf J16 Boy. Другое дело — велосипед с несколькими передачами, когда смена скоростей позволяет регулировать нагрузку и экономить силы байкера. Чтобы стальной друг служил долго без поломок и езда была комфортной, необходимо разбираться в том, как переключать скорости на велосипеде.


Для чего необходимо переключение передач

Смена скоростей велосипеда предназначена для экономии сил байкера и выбора удобного режима езды в зависимости от рельефа дороги и качества дорожного покрытия или отсутствия такового, необходимой скорости движения, погодных условий, физической подготовленности велосипедиста. При правильном переключении передач появляется возможность быстрее добраться до заданного пункта, экономя физические силы. При этом продлевается срок службы деталей дорожного девайса. С другой стороны, при неправильной установке скорости коленные суставы велосипедиста будут подвергаться излишней нагрузке.

Что значит смена передач

Одной из частей трансмиссии велосипеда являются звезды — зубчатые колеса цепного привода. Передние звезды входят в состав системы, задние — образуют кассету. При смене передач на велосипеде происходит перетаскивание цепи с одной звезды на другую, а различные скорости — это комбинации передних и задних звезд. Смена скоростей производится с помощью передних и задних переключателей скоростей. Все звезды имеют нумерацию от рамы, при этом передние из них (в системе) идут на увеличение, где первая — самая маленькая. В задней кассете наоборот: первая звезда — самая большая.

Виды переключателей скоростей

Городские велосипеды бывают оснащены механизмами внутреннего и внешнего переключателей, каждый из которых имеют свои плюсы и минусы.

  1. У велосипедов с механизмом внутреннего переключения скоростей, спрятанного внутри задней планетарной втулки, имеются всего по одной задней и передней звезде, а количество передач — от 3 до 7. Планетарные втулки надежны и долговечны, поскольку расположенный в корпусе механизм защищен от неблагоприятных погодных и дорожных условий. К тому же передачи можно менять без вращения педалей. Но такие механизмы тяжелы и в случае поломки требуют сложного ремонта.
  2. Большинство многоскоростных велосипедов от городских до горных моделей, таких как Dewolf Forest 3, оснащены механизмом внешнего переключения скоростей, которые отличаются небольшим весом, простой конструкцией и обеспечивают большое количество передач. К недостаткам внешних переключателей относятся незащищенность от внешних неблагоприятных условий, возможность поломки при падении техники, а также то, что нельзя менять передачи дорожного девайса без движения. К тому же такие механизмы периодически требуют обслуживания и регулировки.

Чем переключают передачи

Механизмом управления переключателей является шифтер. Его называют еще манеткой. При помощи шифтера заднего переключателя, расположенного на руле с правой стороны, цепь перекидывается между задними зубчатыми колесами. Соответственно шифтер левого переключателя, который находится на руле слева, отвечает за переброску цепи между правыми звездами и служит для подстройки под основной тип местности.

Манетки бывают вращательными и рычажковыми. У первых переключение скоростей происходит движением ручки на себя или от себя. Рычажковые — более удобны и менее прихотливы.

Как выбрать скорость на велосипеде

Необходимо выбирать передачи в зависимости от дорожных условий и собственных физических возможностей так, чтобы избегать перекоса велосипедной цепи, иначе в результате излишнего трения механизм быстро износится.

  1. Максимальную мощность технике обеспечивает комбинация самой маленькой передней и самой большой задней звезд. Такое сочетание используется при сильном сопротивлении движению байкера, например, при крутых подъемах, встречном ветре.
  2. Основной рабочей является средняя передняя звезда. В сочетании с задними зубчатыми колесами с номерами от 2 до 5-6 в зависимости от их количеств в кассете применяют при движении по асфальтированной и грунтовой дороге, при подъеме на небольшие горки.
  3. Во избежание сильной физической нагрузки самая большая передняя звезда используется при езде по наиболее ровной поверхности, при спуске, отсутствии встречного ветра. Из задних зубчатых колес применяют маленькие 5,6,7 при 6-7 звездных кассетах и 5-8,9, если стоит 8-9 кассета.
  4. Максимальную скорость обеспечивает сочетание самого большого переднего и самого маленького заднего зубчатого колеса.

В начале езды рекомендуют настроить механизм на среднюю переднюю шестеренку, а с помощью заднего переключателя выбрать наиболее удобную нагрузку для ноги. Если дорога пошла под гору и не хватает мощности задней передачи, нужно перейти на большую звезду спереди. При возвращении обычного темпа следует вернуться на прежнюю переднюю передачу. То же самое с нижними передачами. При нехватке задних звезд при подъеме в гору стоит переключиться на переднюю малую звезду спереди, а потом вернуться на среднюю при езде по ровной дороге.


Как правильно менять передачи

  1. Перевести скорости велосипедов с внешними переключателями можно только при движении, вращая педали.
  2. Для обеспечения наиболее плавного переключения передачи необходимо ослабить нагрузку на педали.
  3. Менять скорости следует последовательно, не перескакивая сразу через несколько делений.
  4. При подъеме нельзя перекидывать цепь между передними звездами, а между задними зубчатыми колесами это допускается.
  5. Переключаться необходимо заранее, а не в сам момент спуска или подъема.
  6. Смена передач должна происходить бесшумно. Металлический скрежет бывает слышен в случае перекоса цепи или неправильной настройки трансмиссии велосипеда. Иногда посторонние шумы свидетельствуют о том, что переключение не произошло. В этом случае необходимо дожать рычаг манетки.

Не существует строгих правил переключения скоростей. Следует помнить о допустимом сочетании передних и задних зубчатых колес велосипеда при смене скоростей, соблюдать принципы, которым необходимо следовать. Особенно следует на это обратить внимание новичкам, до приобретения ими навыка. Ведь опытные байкеры скорости на велосипеде меняют автоматически.

Тонкая настройка заднего переключателя скоростей велосипеда

Если переключатель скоростей настроен правильно, то во время его эксплуатации придется лишь незначительно его подстраивать, из-за растяжения или замены тросика.

Настройка производится регулировочным барабаном, находящимся на манетке, на самом переключателе скоростей (у горных велосипедов) или на верхней части нижней трубы рамы, возле упора рубашки (у шоссейных велосипедов) троса на некоторых переключателях могут быть два барабана. Регулировку можно производить любым регулировочным барабаном, нет никакой разницы какой использовать.

Регулировочный барабан на манеткеРегулировочный барабан на заднем переключателеРегулировочный барабан на раме

Перед настройкой, переключите манетку на самую высокую передачу (маленькая звезда), убедитесь что рычаг переключения находится в своем крайнем положении.

Далее переключаем манетку на следующую скорость, и вращаем педали вперед. Цепь должна перейти на следующую звездочку. Если цепь не перешла, значит тросик плохо натянут, поверните регулировочный барабан против часовой стрелки и тросик натянется. Поворачивайте барабан на пол оборота и пробуйте опять переключать скорость. Будьте внимательны, если слишком сильно перетянуть барабан может сместиться вся цепочка переключения, в итоге передачи будут переключаться нормально, но в крайних положениях будут сбои. Поэтому в первую очередь настройте первые два шага переключения.

Принципы тонкой настройки переключателя скоростей

  • Чтобы настроить переключение на большие звездочки надо натягивать тросик;

Если цепь переходит на большую звездочку с замедлением, значит тросик слабо натянут — поворачиваем регулировочный барабан против часовой стрелки.

  • Чтобы настроить переключение на маленькие звездочки надо ослабить тросик;

Если цепь переходит на маленькую звездочку с замедлением, значит тросик слабо ослаблен — поворачиваем регулировочный барабан по часовой стрелке.

Если переключение задних передач на одной передней звезде происходит нормально, а на другой плохо, скорее всего погнут петух.

Винт регулировки натяжения («B-tension»)

В современных переключателях есть два рычага. Первый («A-pivot») располагается ниже и обеспечивает подъем рамки переключателя скоростей наверх, к маленькой звездочке. Второй («B-pivot») обеспечивает движение рамки переключателя в обратном направлении, к большой звездочке. Натяжение пружин у этих рычагов должно быть сбалансировано для обеспечения четкого переключения скоростей.

На большинстве задних переключателей скоростей есть специальный винт (терминология Shimano «B-tension adjuster»), позволяющий настроить натяжение пружины рычага «B». В следствии регулировки этого винта, происходит настройка высоты направляющего ролика (угол наклона цепи от этого ролика к звездочке).

Для настройки, переведите цепь на большую звездочку сзади. Откручивая регулировочный винт против часовой стрелки, ролик поднимается вверх (ближе к звездочке). При этом натяжение цепи увеличивается, а четкость переключения скоростей увеличивается. Будьте внимательны, ролик не должен задевать звезду, оставьте зазор в 5 мм.

Винт регулировки натяжения ("B-tension")

Задние переключатели скоростей Campagnolo

Начиная с 2001 года у всех моделей переключателей компании Campagnolo есть возможность настройки натяжения пружины рычага «A» — «A-tension adjustment». По сути эта настройка является прямой противоположностью вышеуказанной «B-tension adjustment»: ослабляя пружину рычага «A» достигается тот же результат, что при затягивании пружины рычага «B».

Источники:

https://legkovmeste.ru/poleznye-sovety/kak-nastroit-pereklyuchenie-skorostey-na-gornom-ili-gorodskom-velosipede.html
http://veloboy.ru/nastroyka-zadnego-pereklyuchatelya-sko/
https://www.velomot.com/articles/kak-pereklyuchat-skorosti-na-velosipede/
http://velosreda.ru/nastrojka-zadnego-pereklyuchatelya-skorostej-velosipeda

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
