Как можно просто и быстро изготовить своими руками стойку для ремонта велосипеда из PVC или полипропиленовых труб.

Любители велосипедисты, которым приходиться ремонтировать или обслуживать велосипед знают — как тяжело это сделать без специальной подъемной стойки для фиксации велосипеда на время ремонта на удобной высоте.

Профессиональные стойки стоят дорого, а между тем изготовить можно изготовить простую самоделку, материалов для которой послужат остатки pvc или пластиковых труб, например, после ремонта.

Стойка для ремонта велосипеда своими руками из пластиковых труб

Стойка для ремонта велосипеда своими руками из пластиковых трубСтойка для ремонта велосипеда своими руками из пластиковых труб

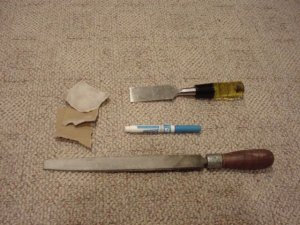

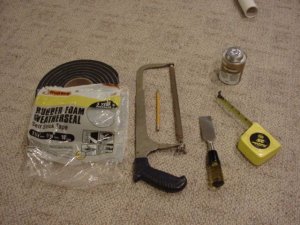

Материалы и инструмент

трубы и фитинги

Диаметр труб и фасонных частей (PVC 1 1/2 PPR 40)

    длиной 38 см — 4 шт. (для основания) длиной 90 см — 2 шт. (для ножек) длиной 41 см — 1 шт. (нижняя поддержка) длиной 130 см — 1 шт. (выдвижная опора) (PVC 2″ PPR 50-63) 8 см- — 1 шт. (для опоры)
  • Тройник — 3 шт.
  • Угол 90 градусов — 2 шт.
  • Заглушка — 3 шт.
  • Крестовина — 1 шт.
  • клей для PVC труб
  • труборез;
  • рулетка;
  • стамески или гравер;
  • карандаш;
  • файл;
  • наждачная бумага.

Изготовление стойки

Кронштейн для поддержки велосипедной рамы

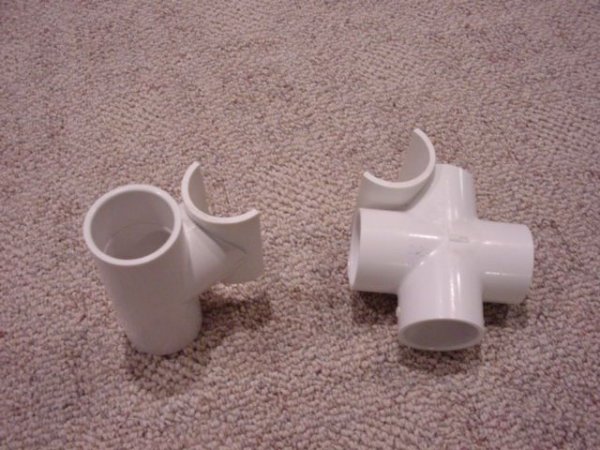

Изготовление кронштейнов для закрепления велосипеда на стойке, самая трудоемкая на первый взгляд операция. Но на самом деле — здесь нет ничего сложного.

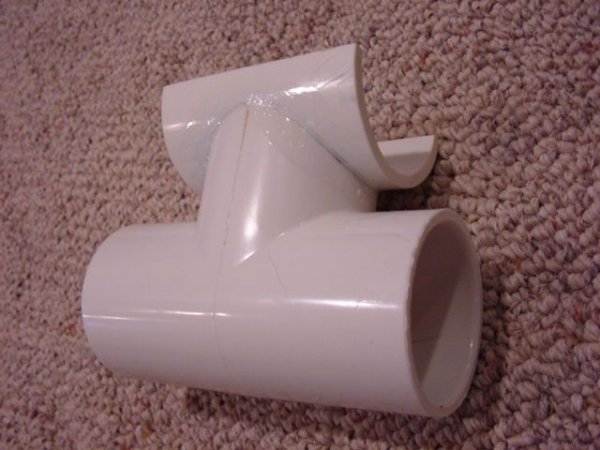

Верхняя опора изготавливается из тройника. Торцевая часть тройника подрезается под радиус трубы и склеивается на pvc клей.

Для склеивания опоры использован тройник разрезанный пополам.

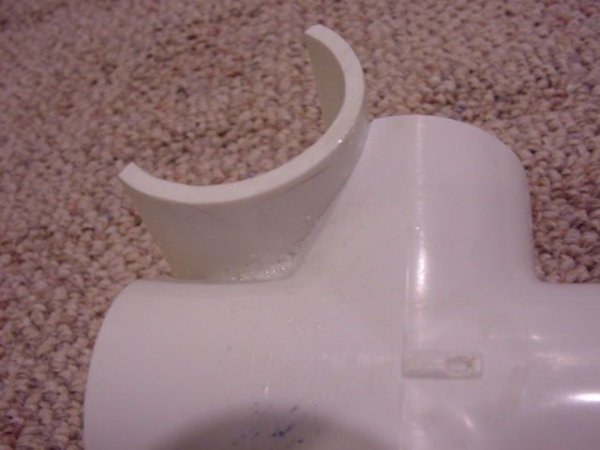

Нижняя поддержка делается из крестовины. На крестовину клеится кусок трубки диаметров 2 дюйма для pvc или 50-63 для PPR. Длина

Сборка опорных ног и поперечин

Здесь думаю все понятно всем и сразу, пайка и склеивание труб — одна из самых простых операций.

Размеры трубок указаны выше в списке материалы.

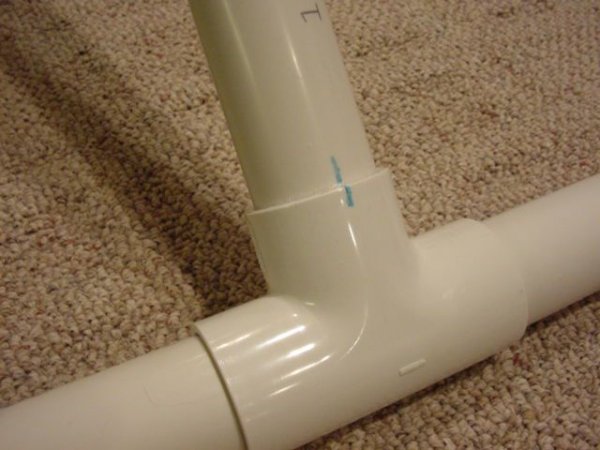

Для соблюдения соосности при склейке или пайке — можно нанести метку на трубу и фасонную часть.

Изготовление поддержек для велосипедной рамы

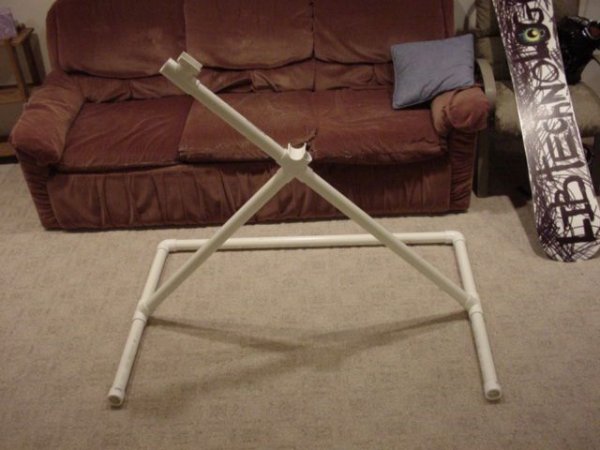

После того как стойка склеена или спаяна. Осуществляем финишную обработку и подгонку под раму велосипеда.

Спаиваем трубы с 2-мя углами, с 2-мя тройниками. не забываем про заглушки.

Стойка для ремонта велосипеда из пластиковых труб

Подрезаем при помощи гравера отверстие под нижнюю каретку.

Стойка для ремонта велосипеда из пластиковых труб

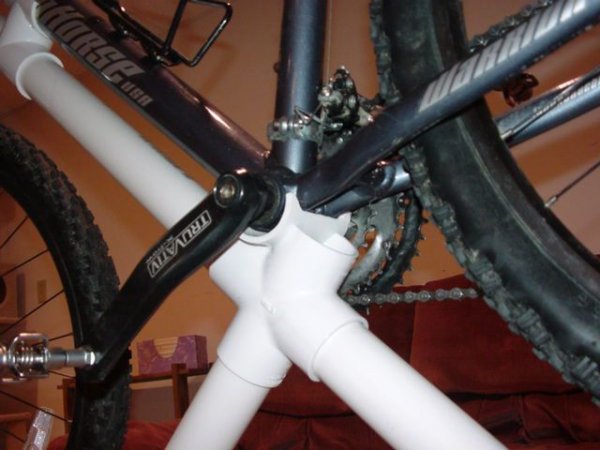

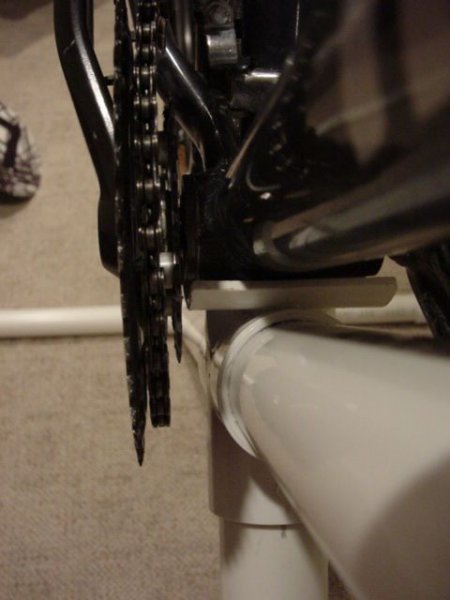

Не забываем подогнать зазор между креплением нижней опоры и велосипедной звездочкой.

Стойка для ремонта велосипеда из пластиковых труб

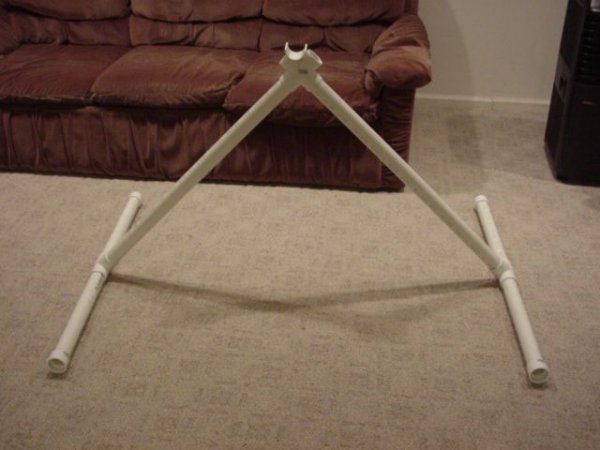

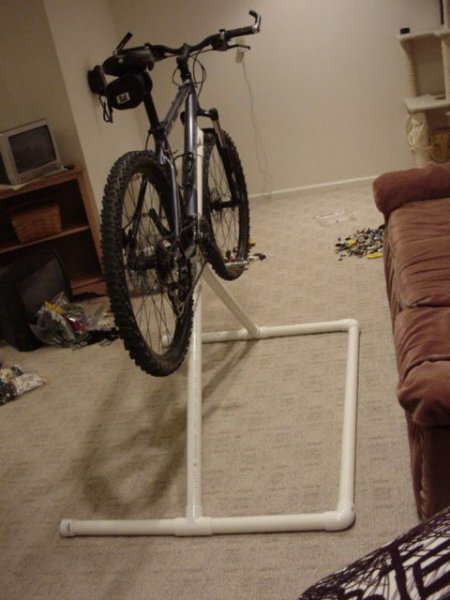

После всех операций по подгонке — стойка для ремонта велосипеда готова.

Стойка для ремонта велосипеда из пластиковых труб

Конструкция не лишена недостатков — но главное как говориться идея, если есть у кого пожелания и предложения — добавляем в комментарии.

Стойка для велосипеда напольная своими руками

Велостойка – замечательная вещь в ремонте двухколесного коня и в его хранении. Рано или поздно периодическое обслуживание байка может надоесть по причине его неудобства. Тем временем, без должного внимания велосипед постепенно придет в негодность. Как же быть? Здесь на помощь придет подставка для велосипеда – специальное приспособление, которое фиксирует байк в удобном положении и позволяет не спеша его почистить, отремонтировать и хранить в помещении.

Рынок щедро предоставляет покупателям широкий выбор моделей велостоек различных конструкций. Простой вариант – купить это приспособление. «А можно ли сделать ее своими руками?» – спросит настойчивый любитель. Вполне. Сейчас подробно разберем, что и как делать.

Металлическая стойка для заднего колеса – варим быстро

Треугольная подставка под заднее колесо – классический вариант стоек для велосипеда. Порой даже этого простого приспособления достаточно, чтобы раз и навсегда решить проблемы, как надежно поставить байк.

Конструкция состоит из спаренных в треугольник П-образных деталей, фиксаторов для верхних перьев рамы или зажимов на втулку. Рассмотрим, как сделать подставку с рамным закреплением. Это намного проще, чем изобретать зажим на само колесо.

Для работы понадобится:

  • арматура;
  • металлические пластины;
  • сгибающий станок;
  • сварочный аппарат;
  • баллончик краски + грунтовка;
  • резиновые пластинки.

На первом этапе составляется чертеж с размерами: отметить длины упора (упорной части П-образной детали), боковых ребер и «хвостов» – на них будут впоследствии закреплены пластины.

С помощью сгибающего станка изготовить изделия согласно размерам. Загиб ребер надо сделать больше, чтобы они находились под углом к упору. «Хвосты» смотрят строго вертикально. Следим, чтобы обе детали были идентичны.

Далее они свариваются по хвостам между собой. Перед сваркой тщательно подогнать изделия (понятно, что абсолютно идеально они не станут, но нужно постараться).

Берем металлические пластины и приготовленные резиновые накладки. Резинки поместить на пластины, а затем прогреть, пока они не прилипнут к металлу. Нужно это, чтобы рама не царапалась о металл пластин при установке велосипеда. С краю пластин оставляем немного «голого» металла для сварки.

К сваренным хвостам приварить по бокам по две металлические пластины – держатели. Должно получиться такое изделие:

Уже при взгляде на картинку заметно, что стойка не очень красиво смотрится. Чтобы это исправить, грунтуем и аккуратно прокрашиваем изделие баллончиком из краски. Все, подставка готова.

Как сделать деревянную велоподставку

Деревянный стенд можно сделать по тому же принципу, как и предыдущую металлическую стойку. Но сейчас рассмотрим более сложный вариант – с наклонными балками на крестовине.

Инструменты и материалы:

  • доски;
  • деревянная пластина (для балок);
  • пила, ножовка, лобзик;
  • дрель;
  • саморезы;
  • шлифовальный станок;
  • лак.

Конструктивные элементы подставки для велосипеда:

  • упоры – две параллельные доски;
  • поперечина – на нее крепятся упоры, на них держится вся конструкция;
  • наклонные балки в форме хоккейных клюшек (острый угол между короткой и длинной частью – 60 градусов).

Перед тем как «выкроить» доски, стойка должны быть прорисована на бумаге с указанием размеров. В среднем, длина балки будет примерно равно длине рамы, а упорной части – в 1,5 – 2 раза больше диаметра колеса. Поперечины выступают по сторонам от упоров так, чтобы подставка потом не расшатывалась под весом байка. Расстояния между упорами и наклонными балками – чуть больше толщины колес.

Приступаем к сборке:

  1. Нарезать доски нужного размера. Лобзиком вырезать балки и сгладить углы.
  2. Саморезами, с помощью дрели, соединить упоры и поперечины. Получилась крестовина – основа подставки.
  3. Последовательно закрепить наклонные балки на упоры короткими концами с внешних сторон.
  4. Стойка почти готова, осталось «связать» параллельные балки небольшими поперечными досочками, чтобы велосипед смог держаться в стойке. На всю длину балки 3 – 4 штуки, одна из них обязательно должна быть на верхнем конце.
  5. Отшлифовать изделие и обработать лаком.

Деревянную конструкцию можно использовать и для хранения, и для ремонта. Правда, во втором случае грязь может въедаться в дерево и портить внешний вид.

Изготовление штативной стойки в гараже

Переходим к последнему типу стоек, которые можно сделать своими руками – штативной треногой конструкции.

В качестве штатива используем обычную металлическую трубу, для ножек – арматуру. Необходим сварочный аппарат и сгибающий станок, как и в случае с изготовлением треугольной подставки. Для подвески потребуется две металлические пластины, сверло, болт и крюк.

Ход работы:
1. Нарезать три одинаковых арматурных стержня.

2. Согнуть с обеих сторон: хвосты – строго вертикально для приваривания к штативу, упоры – горизонтально. Упоры делать не обязательно, если ножки были сделаны строго одинаковой длины – конструкция и так встанет ровно.

3. Хвостами приварить ножки к штативу.

4. Изогнуть пластины по полукругу. Края оставить. Полукруги должны полностью подходить по размеру к столбу.

5. Сверлом проделать отверстия в краях пластин под болт и крюк.

6. Прислонить пластины к штативу, с одной стороны завернуть их болтом до упора. Если крепеж не держится и спадает, просунуть между ним и столбом резиновые прокладки.

7. Подвесить крюк под велосипед с другой стороны крепежа.

Напольная штативная подставка готова. Проверяем ее в действии – крепеж не должен спадать под весом байка. В противном случае его нужно подтянуть или изготовить новый. По желанию конструкции можно окрасить.

Заключение

Самодельные конструкции будут не такими легкими и мобильными, как покупные, но для использования на одном месте подойдут. Изготовить велосипедную стойку своими руками несложно, зато экономится неплохая сумма на ее покупке, а ремонт и хранение двухколесного коня станут намного удобнее.

Девять примеров велопарковок с фото, изготовленных своими руками

После долгой летней езды на велосипеде, будь то в городе или на даче, приехав домой, куда Вы уберете свой велосипед? Где Вы его будете хранить и в каких условиях, до следующей своей велопрогулки? Может на лестничной клетке или в прихожей среди Ваших ботинок и тапочек? Проявите уважение своему «верному коню», разместите велосипед на самодельной удобной стойке или велопарковке.

Предлагаем ознакомиться с девятью вариантами самодельных велопарковок с фото и велосипедных держателей.

1. Простая стойка для велосипеда из дерева своими руками

Процесс изготовление этой деревянной велостойки очень прост. Вы можете убедиться в этом сами, посмотрев все стадии производства на фотографиях велопарковки. Можно и на три велосипеда приспособить. Источник

2. Фото деревянной велопарковки

Это — больше чем велопарковка, это почти скульптура. Все гениальное — просто! Материалов минимум, усилий минимум и в итоге впечатляющая велопарковка высокого уровня. Источник

3. Самодельная велосипедная вешалка

Один находчевый человек увидел замечательную конструкцию для хранения велосипедов, путем подвешивания за переднее колесо. Такая велосипедная вешалка стоила в магазине 269$

и он решил сделать ее своими руками всего за 90$. Вот что у него получилось:

4. Простая велопарковка из поддонов

Если у Вас случайно завалялось два деревянных поддона и Вам понадобилась велопарковка, Вы можете легко приспособить два поддона под велодержатель до восьми велосипедов. Источник

5. Самодельная деревянная велопарковка на 4 веломеста

На мой взгляд, это самое изящное решение для велопарковки. Источник

6. Велопарковка из ПВХ труб

Есть масса различных инструкций для поделок своими руками из труб ПВХ. Вот как изготовить велодержатель из таких труб, такая конструкция обойдется Вам всего в 9$.

7. Велостойка тренажер

Это блестящее решение, переделываем свой велосипед в замечательный велотренажер. И велосипед установлен и пользу приносит пока стоит.

8. Стенд для обслуживания велосипеда

Очень изящное решение для ранения велосипеда. К сожалению подробные чертежи этого велодержателя не доступны, но для квалифицированного плотника я думаю это не проблема.

9. Велосипедный стенд от студии METHOD

Этот велостенд был изготовлен на заказ и был объявлен как «САМОЕ ПРЕКРАСНОЕ ХРАНЕНИЕ ДЛЯ ВЕЛОСИПЕДА В МИРЕ». А всего то нужно небольшую связку медных труб, добавим карзину из магазина и стенд для хранения велосипеда готов.

(Использованы фото велопарковок от: Sarah Rae Smith; machoturtle for Instructables; Filip Peeters for Instructables; Rob13 for Bike Forums; maudlin for Instructables; Single Tracks; SixFourClownin for BMX Museum; Tidy Brown Wren; Michael Merriott; METHOD Studio)

Стойка для ремонта велосипеда своими руками

Своевременный ремонт и замена вышедших из строя элементов помогут продлить эксплуатацию двухколёсного друга. Чтобы смазывать детали велосипеда, чистить цепь и настраивать передачу с минимальными затратами времени, желательно соорудить удобную стойку, причём сделать это можно своими руками, вести велосипед профессионалам не придётся.

Стенд из дерева для велосипеда

Надоело мучиться с ремонтом велосипеда, который постоянно заваливается набок? Значит, вам пора сделать стенд для ремонта двухколёсного транспорта. Мы собрали самые популярные варианты обустройства надёжных приспособлений для велобайков на любой вкус своими руками.

Стойка из металла для заднего обода

Необходимые материалы

Вариант обустройства металлической подставки для заднего обода – один из самых малозатратных по времени. За основу берётся треугольный формат изделия, который также подходит для решения вопроса с надёжной установкой велобайка.

Стойка для ремонта велосипеда своими руками делится на несколько функциональных составляющих:

  • треугольная конструкция, состоящая из П–образных компонентов;
  • крепежи, фиксирующие перья рамы сверху, или зажимы, приходящиеся к втулке.

Самый простой крепёж рамный, народные умельцы также экспериментируют с зажимом на сам обод, но такой способ требует терпения и сноровки. Чтобы не отвлекаться во время работы, заранее подготовьте такие инструменты и материалы:

  • арматуру;
  • пластины, сделанные из прочного листа металла;
  • станок, который гнёт металл;
  • аппарат для сварки деталей;
  • краску в пульверизаторе;
  • грунтовочную смесь;
  • пластинки из резины.

Пошаговое руководство по созданию треугольной стойки

Первый этап предполагает создание максимально точного чертежа, для этого требуется осуществить такие замеры:

  • длина упора;
  • боковые рёбра;
  • «хвосты», на которые позже фиксируют пластины.

Ваша задача – вооружившись сгибающим станком, сделать изделия исходя из обозначенных замеров. Загиб, проходящий по рёбрам, делают больше, так, чтобы они располагались под углом до самого конца. «Хвосты» направляют по вертикали, детали должны быть одинаковыми.

Подставка из металла для заднего колеса

Что делать дальше?

  1. Приварите «хвосты» друг к другу. Чтобы сварка получилась точной и аккуратной, подгоните изделия одно под другое.
  2. Разместите на пластинах резинки и прогревайте до тех пор, пока они не зафиксируются к металлической основе. Этот простой метод позволит избежать появления царапин на раме при установке велосипеда. На концах пластин оставьте пустой участок для последующей сварки металла.
  3. После того как «хвосты» сварены, зафиксируйте при помощи сварочного аппарата по 2 металлические пластины на каждой стороне, это – держатели.
  4. Подставка для ремонта велосипеда своими руками из металла получается не слишком привлекательной, поэтому специалисты рекомендуют также прогрунтовать изделие, а затем покрасить стойку баллончиком краски понравившегося цвета.

Обустройство деревянной подставки своими руками

Основа деревянного стенда

Деревянную стойку можно изготовить, следуя пошаговому руководству, представленному выше для металлического стенда. Но есть и другой вариант – подставка для ремонта и настройки велосипеда с наклонными балками, закреплёнными в виде крестовины.

Чтобы обустроить деревянное изделие, заготовьте доски, пластину из дерева, предназначенную для балок, пилу и ножовку по металлу, дрель, крепежи, станок для шлифовки, лаковый состав. Конструктивными компонентами деревянной стойки для велосипеда специалисты называют:

  • упоры – две параллельные доски;
  • поперечную перекладину – на ней фиксируют упоры, которые удерживают всю конструкцию;
  • балки, располагаемые по наклону, в виде клюшек для игры в хоккей. При этом важно выдержать угол между короткой и длинной деталями, равный 60 градусам.

Детали деревянной стойки

Перед обработкой досок подставка для ремонта велосипеда вырисовывается мастером схематически на листе бумаги, после чего на чертёж наносят измерения. Ориентируйтесь на длину балки близкой к длине рамы, упорная часть должна быть в 1,5–2 раза больше диаметра обода. Поперечины обустраивают так, чтобы они выступали по бокам от упоров, надёжно фиксируя изделие под весом велосипеда. Оптимальный шаг между упорами и балками, размещёнными под наклоном – немного больше толщины колёс.

Пошаговая сборка деталей

Стойка для ремонта велосипеда своими руками собирается поэтапно:

  1. Нарежьте бруски необходимой величины. Чтобы балки получились сглаженными, без острых углов, обработайте их лобзиком.
  2. Воспользовавшись дрелью и саморезами, присоедините к упорам поперечные компоненты. Получается крестовина – то, на чём держится изделие.
  3. Зафиксируйте балки под наклоном к упорам короткими концами с внешних боков.
  4. Подставка практически готова, теперь объедините параллельные бруски поперечными досками, это позволит велосипеду прочно удерживаться на стойке, без раскачивания конструкции. Постарайтесь разместить по всей длине балки не менее четырёх поперечных деталей, причём одну следует расположить на верхнем конце.
  5. Отшлифуйте изделие на станке и покройте ровным слоем лака.

Единственный нюанс – применять деревянный стенд можно только для хранения велосипеда. Ремонтные работы приведут к скоплению и налипанию грязи, которую вычистить крайне сложно.

Деревянная подставка под колесо

Как сделать штативную подставку

Конструктивные детали

Если металлическая и деревянная подставка для ремонта велосипеда вам не по силам, тогда можно соорудить штативную конструкцию на трёх ножках. Ножки заменяет крепкая арматура, а роль штатива выполняет труба из металла.

Из оборудования и инструментов понадобятся сварочный аппарат и станок для сгибания деталей. Чтобы сделать подвеску, специалисты рекомендуют использовать 2 металлические пластины, инструмент с крюком, сверло и болт.

Ход работы

Следуйте пошаговой инструкции изготовления штативного изделия, и у вас получится простая и в то же время прочная подставка для велосипеда:

  1. Опираясь на размеры, нарежьте из арматуры 3 идентичных стержня.
  2. Согните с двух боков «хвосты» – по вертикали для крепежа со штативом, упоры – по горизонтали. Если ножки нарезаны правильно, изделие стоит ровно, значит упоры делать необязательно.
  3. Присоедините «хвосты» ножек к штативу.
  4. Изогните с помощью специального станка пластину, следуя полукругу, края оставьте свободными. Полукруги обрабатывают так, чтобы они соответствовали величине столба.
  5. Вооружившись сверлом, соорудите по краям пластин углубления, подходящие под размеры болта и крюка.
  6. Удерживая пластины у поверхности штатива, с одного бока как можно крепче заверните пластины болтом. Если крепёж спадает, укрепите его резиновой прокладкой.
  7. С оставшейся стороны подведите крюк, фиксирующий велобайк.

Как проверить изделие на прочность? Разместите на напольной конструкции свой велосипед. Стойку следует доделать, если:

  • она шатается;
  • под весом велосипеда спадает крепёж.

Хотите придать подставке под велосипед завершённый вид – нанесите на поверхность краску.

Заключение

Покупать подставку для ремонта велосипеда совсем необязательно. Чтобы сделать стойку своими руками в гараже, достаточно купить металлические пластины, дерево или арматуру – в итоге у вас получится надёжное и крепкое изделие. Лёгкость и мобильность не обещаем, но для применения на одном месте варианты вполне достойные.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Велосипед — непростой механизм, где ключевыми составляющими являются колёса. Корректное вращение переднего колеса в том числе зависит от втулки, соединяющей вращательный компонент с рамой. Вот почему важно разобраться, какие этапы подразумевает разборка и ремонт передней втулки велосипеда своими руками.

Сумка — необходимый аксессуар для каждого велосипедиста. Как сделать своими руками подседельную сумку для велосипеда, какой материал лучше выбрать для её создания. Способы крепления сумки к вашему транспорту.

Подставка для велосипеда под заднее колесо

Вопрос хранения велосипеда в малогабаритной городской квартире зачастую доставляет немало хлопот любителям двухколесного транспорта. Особенно это актуально для зимнего времени, когда большинство велосипедистов откладывают поездки до наступления более теплого сезона.

Для чего нужна велосипедная подставка

Несмотря на то, что большинство деталей, узлов и агрегатов велосипеда изготавливается из металла, пластика и других достаточно прочных материалов, двухколесная машина, все же, достаточно уязвима.

В частности, долгий простой «на своих двоих» (особенно в зимнее время) может негативно сказаться на качестве велорезины, которая имеет свойство растрескиваться и деформироваться. Кроме того, велосипед занимает достаточно много места, особенно если речь идет о небольшой квартире или комнате.

Таким образом, подставка для велосипеда призвана выполнять две основные функции:

  • возможность хранения велосипеда в нужном месте;
  • безопасность хранения для узлов и механизмов «железного коня».

Рассмотрим более подробно, какими бывают велоподставки и как они справляются со своими функциями.

Виды подставок для велосипеда

Классическая подставка для велосипеда представляет собой конструкцию, позволяющую зафиксировать заднее колесо в подвешенном состоянии. Она может быть выполнена из металла, пластика, дерева или других материалов. Подставка может иметь квадратную, трапецевидную, П-образную или треугольную форму.

Задняя втулка велосипеда помещается в специальную рамную конструкцию. Смысл использования подставки заключается в том, чтобы обеспечить устойчивость велосипеда, одновременно устранив постоянное соприкосновение шины заднего колеса с поверхностью пола. Переднее колесо при этом, как правило, демонтируется.

Крюк на стену

Во многих случаях является единственным приемлемым решением, особенно, если речь идет про малогабаритные квартиры. Специальный крюк, который вбивается или вворачивается в стену, позволяет хранить велосипед так, чтобы он занимал как можно меньше места и никому не мешал. Такой крюк позволяет использовать «мертвое» пространство. Например, за дверью или стену в коридоре. При помощи крюка велосипед можно подвесить даже к потолку!

Сегодня на рынке представлено большое разнообразие видов и типов специальных велосипедных крюков. Большинство из них сконструированы таким образом, что велосипед подвешивается за раму. Но есть модификации, предусматривающие подвес за колесо или захват за седло.

Велосипедная подставка раскладная

Такая подставка хорошо подходит для хранения велосипеда на балконе, в гараже или в квартире. Раскладная конструкция позволяет легко перемещать подставку, а в случаях, когда в ее использовании нет необходимости, она занимает мало места. Большинство конструкций раскладных подставок рассчитаны на заднее колесо, которое помещается в конструкцию.

Крепление для велосипеда

Существуют и другие система хранения двухколесного транспорта. Например, специальные стойки, крепящиеся к стене. Некоторые модели рассчитаны на хранение двух велосипедов и даже более.

ТОП лучших подставок, сравнение и описание, отзывы

Возьмем на себя смелость составить своеобразный хит-парад систем хранения велосипедов. Приведем сравнительные описания самых популярных.

Велосипедная подставка Х17

Подставка Х17 является одной из наиболее популярных моделей напольного типа. Она представляет собой конструкцию из металлических трубок, выполненную в виде треугольника, на вершину которого помещается втулка заднего колеса.

Обладает очень легким весом и занимает минимум места. Рассчитана на велосипеды с диаметром колеса от 20 до 28 дюймов. Такую подставку можно использовать практически в любых условиях. Она подходит не только для хранения, но и для мелкого ремонта.

Подставка Bike Hand YC-97

Правильнее было бы назвать эту модель не подставкой, а велосипедной стойкой. Представляет собой изогнутую конструкцию, на которую помещается весь велосипед с упором колес на специальные ролики. Это позволяет хранить велосипед в вертикальном положение, что во время длительного простоя наносит минимальный ущерб покрышкам и механизмом железного коня.

Несмотря на то, что габариты стойки достаточно внушительны (700х200х70 мм) ее вес составляет всего 2 килограмма. Это позволяет легко транспортировать подставку, а ее форм-фактор выполнен таким образом, что сама по себе она занимает минимум места.

Стойка (подставка) для велосипеда PRO 26

Практичная, легкая и компактная подставка выполнена из металлического листа толщиной 4 мм. Лист изогнут по углом 90 градусов, а верхняя часть снабжена двумя обрезиненными штырями-держателями. Заднее или переднее колесо велосипеда вставляется между штырями и удерживает велосипед в вертикальном положении.

Такую подставку можно использовать абсолютно везде. Мало того, ее даже можно возить с собой и применять, например, во время отдыха на велосипедных прогулках или других «покатушках». Подставка рассчитана на велосипеды с диаметром 26 дюймов.

Цены, выбор лучшего варианта для велосипедиста-любителя

Разумеется, выбор подставки во многом зависит от тех условий, в которых будет храниться велосипед. Одно дело – размещение двухколесного транспорта на балконе или в гараже.

И совсем другое дело – хранение железного коня в коридоре малогабаритной квартиры. Но в любом случае велосипедист-любитель стремится сделать свой выбор, учитывая следующие критерии:

  • прочность и долговечность материала, из которого изготовлена подставка;
  • устойчивость, в том числе и с помещенным в нее велосипедом;
  • максимально доступная цена.

Что касается тех подставок и стоек, о которых шла речь в данной статье, то расценки на эти модели примерно таковы:

  • подставку Х17 можно приобрести в Москве приблизительно за 600 рублей;
  • стоимость модели Bike Hand YC-97 составляет примерно 2 200–2 400 рублей;
  • подставку-стойку PRO 26 можно купить за 700-800 рублей.

Советы по выбору

Для того, чтобы выбрать подставку, необходимо определиться с тем местом, где будет храниться велосипед. И уже с учетом выделенной площади отправляться в магазин. Кроме того, при выборе, помимо габаритов, необходимо учитывать следующие нюансы:

  • Материал изготовления. Предпочтение следует отдавать металлу и прочному пластику. Это – долговечные и надежные материалы, обеспечивающие долгий срок службы.
  • Конструкция. Она может быть самой разной. Важно, чтобы велосипед вместе с подставкой занимал при хранении как можно меньше места.

Подставка под заднее колесо велосипеда своими руками

В принципе, подставку под заднее колесо вполне можно сделать и собственными силами. Для этого лучше всего использовать металл или дерево. Правда, в случае с металлом скорее всего придется использовать сварку. А вот изготовить деревянную подставку под силу каждому.

Инструкция по изготовлению

Для того, чтобы изготовить подставку под заднее колесо велосипеда своими руками, необходимо выполнить следующие действия:

  • Для начала гвоздями сколачивается прямоугольная рама, которая будет служить основанием подставки. Ширина рамы должна немного превышать размеры втулки заднего колеса велосипеда.
  • После чего с внутренней стороны прибивается две рейки, которые будут выполнять роль держателей. Длина реек должна быть на 3-5 см больше, чем половина диаметра велосипедного колеса. Расстояние между рейками должно в точности соответствовать ширине втулки.
  • Для более бережного хранения рейки-держатели можно обить войлоком или резиной.
  • Вот, в принципе и все – подставка готова. Торцы втулки помещаются на рейки-держатели. Колесо при этом не касается земли, а велосипед находится в устойчивом положении.

Таким образом, организовать хранение велосипеда можно разнообразными способами. Можно подвесить велосипед к стене или даже к потолку при помощи специального крюка. Можно купить специальную стойку, либо подставку. А можно и вовсе не тратить деньги и изготовить подставку под заднее колесо железного коня своими руками.

Как сделать своими руками подставку под велосипед

байк на стойке

Велостойка – замечательная вещь в ремонте двухколесного коня и в его хранении. Рано или поздно периодическое обслуживание байка может надоесть по причине его неудобства. Тем временем, без должного внимания велосипед постепенно придет в негодность. Как же быть? Здесь на помощь придет подставка для велосипеда – специальное приспособление, которое фиксирует байк в удобном положении и позволяет не спеша его почистить, отремонтировать и хранить в помещении.

Рынок щедро предоставляет покупателям широкий выбор моделей велостоек различных конструкций. Простой вариант – купить это приспособление. «А можно ли сделать ее своими руками?» – спросит настойчивый любитель. Вполне. Сейчас подробно разберем, что и как делать.

Металлическая стойка для заднего колеса – варим быстро

Треугольная подставка под заднее колесо – классический вариант стоек для велосипеда. Порой даже этого простого приспособления достаточно, чтобы раз и навсегда решить проблемы, как надежно поставить байк.

Конструкция состоит из спаренных в треугольник П-образных деталей, фиксаторов для верхних перьев рамы или зажимов на втулку. Рассмотрим, как сделать подставку с рамным закреплением. Это намного проще, чем изобретать зажим на само колесо.

Для работы понадобится:

  • арматура;
  • металлические пластины;
  • сгибающий станок;
  • сварочный аппарат;
  • баллончик краски + грунтовка;
  • резиновые пластинки.

На первом этапе составляется чертеж с размерами: отметить длины упора (упорной части П-образной детали), боковых ребер и «хвостов» – на них будут впоследствии закреплены пластины.

схема конструкции

Вот такими должны получиться детали

С помощью сгибающего станка изготовить изделия согласно размерам. Загиб ребер надо сделать больше, чтобы они находились под углом к упору. «Хвосты» смотрят строго вертикально. Следим, чтобы обе детали были идентичны.

Далее они свариваются по хвостам между собой. Перед сваркой тщательно подогнать изделия (понятно, что абсолютно идеально они не станут, но нужно постараться).

Берем металлические пластины и приготовленные резиновые накладки. Резинки поместить на пластины, а затем прогреть, пока они не прилипнут к металлу. Нужно это, чтобы рама не царапалась о металл пластин при установке велосипеда. С краю пластин оставляем немного «голого» металла для сварки.

К сваренным хвостам приварить по бокам по две металлические пластины – держатели. Должно получиться такое изделие:

самодельная стойка

Уже при взгляде на картинку заметно, что стойка не очень красиво смотрится. Чтобы это исправить, грунтуем и аккуратно прокрашиваем изделие баллончиком из краски. Все, подставка готова.

Как сделать деревянную велоподставку

Деревянный стенд можно сделать по тому же принципу, как и предыдущую металлическую стойку. Но сейчас рассмотрим более сложный вариант – с наклонными балками на крестовине.

Инструменты и материалы:

  • доски;
  • деревянная пластина (для балок);
  • пила, ножовка, лобзик;
  • дрель;
  • саморезы;
  • шлифовальный станок;
  • лак.

Конструктивные элементы подставки для велосипеда:

  • упоры – две параллельные доски;
  • поперечина – на нее крепятся упоры, на них держится вся конструкция;
  • наклонные балки в форме хоккейных клюшек (острый угол между короткой и длинной частью – 60 градусов).

Перед тем как «выкроить» доски, стойка должны быть прорисована на бумаге с указанием размеров. В среднем, длина балки будет примерно равно длине рамы, а упорной части – в 1,5 – 2 раза больше диаметра колеса. Поперечины выступают по сторонам от упоров так, чтобы подставка потом не расшатывалась под весом байка. Расстояния между упорами и наклонными балками – чуть больше толщины колес.

Приступаем к сборке:

  1. Нарезать доски нужного размера. Лобзиком вырезать балки и сгладить углы.
  2. Саморезами, с помощью дрели, соединить упоры и поперечины. Получилась крестовина – основа подставки.
  3. Последовательно закрепить наклонные балки на упоры короткими концами с внешних сторон.
  4. Стойка почти готова, осталось «связать» параллельные балки небольшими поперечными досочками, чтобы велосипед смог держаться в стойке. На всю длину балки 3 – 4 штуки, одна из них обязательно должна быть на верхнем конце.
  5. Отшлифовать изделие и обработать лаком.

деревянная подставка

Вот так будет выглядеть самодельная деревянная подставка

Деревянную конструкцию можно использовать и для хранения, и для ремонта. Правда, во втором случае грязь может въедаться в дерево и портить внешний вид.

Изготовление штативной стойки в гараже

Переходим к последнему типу стоек, которые можно сделать своими руками – штативной треногой конструкции.

В качестве штатива используем обычную металлическую трубу, для ножек – арматуру. Необходим сварочный аппарат и сгибающий станок, как и в случае с изготовлением треугольной подставки. Для подвески потребуется две металлические пластины, сверло, болт и крюк.

Ход работы:
1. Нарезать три одинаковых арматурных стержня.

арматурные стержни

2. Согнуть с обеих сторон: хвосты – строго вертикально для приваривания к штативу, упоры – горизонтально. Упоры делать не обязательно, если ножки были сделаны строго одинаковой длины – конструкция и так встанет ровно.

сборка конструкции

3. Хвостами приварить ножки к штативу.

4. Изогнуть пластины по полукругу. Края оставить. Полукруги должны полностью подходить по размеру к столбу.

схема крепежа

5. Сверлом проделать отверстия в краях пластин под болт и крюк.

6. Прислонить пластины к штативу, с одной стороны завернуть их болтом до упора. Если крепеж не держится и спадает, просунуть между ним и столбом резиновые прокладки.

7. Подвесить крюк под велосипед с другой стороны крепежа.

Напольная штативная подставка готова. Проверяем ее в действии – крепеж не должен спадать под весом байка. В противном случае его нужно подтянуть или изготовить новый. По желанию конструкции можно окрасить.

Заключение

Самодельные конструкции будут не такими легкими и мобильными, как покупные, но для использования на одном месте подойдут. Изготовить велосипедную стойку своими руками несложно, зато экономится неплохая сумма на ее покупке, а ремонт и хранение двухколесного коня станут намного удобнее.

Стойка для велосипеда своими руками

Своевременный ремонт и замена вышедших из строя элементов помогут продлить эксплуатацию двухколёсного друга. Чтобы смазывать детали велосипеда, чистить цепь и настраивать передачу с минимальными затратами времени, желательно соорудить удобную стойку, причём сделать это можно своими руками, вести велосипед профессионалам не придётся.

Стенд из дерева для велосипеда

Надоело мучиться с ремонтом велосипеда, который постоянно заваливается набок? Значит, вам пора сделать стенд для ремонта двухколёсного транспорта. Мы собрали самые популярные варианты обустройства надёжных приспособлений для велобайков на любой вкус своими руками.

Стойка из металла для заднего обода

Необходимые материалы

Вариант обустройства металлической подставки для заднего обода – один из самых малозатратных по времени. За основу берётся треугольный формат изделия, который также подходит для решения вопроса с надёжной установкой велобайка.

Стойка для ремонта велосипеда своими руками делится на несколько функциональных составляющих:

  • треугольная конструкция, состоящая из П–образных компонентов;
  • крепежи, фиксирующие перья рамы сверху, или зажимы, приходящиеся к втулке.

Самый простой крепёж рамный, народные умельцы также экспериментируют с зажимом на сам обод, но такой способ требует терпения и сноровки. Чтобы не отвлекаться во время работы, заранее подготовьте такие инструменты и материалы:

  • арматуру;
  • пластины, сделанные из прочного листа металла;
  • станок, который гнёт металл;
  • аппарат для сварки деталей;
  • краску в пульверизаторе;
  • грунтовочную смесь;
  • пластинки из резины.

Пошаговое руководство по созданию треугольной стойки

Первый этап предполагает создание максимально точного чертежа, для этого требуется осуществить такие замеры:

  • длина упора;
  • боковые рёбра;
  • «хвосты», на которые позже фиксируют пластины.

Ваша задача – вооружившись сгибающим станком, сделать изделия исходя из обозначенных замеров. Загиб, проходящий по рёбрам, делают больше, так, чтобы они располагались под углом до самого конца. «Хвосты» направляют по вертикали, детали должны быть одинаковыми.

Подставка из металла для заднего колеса

Что делать дальше?

  1. Приварите «хвосты» друг к другу. Чтобы сварка получилась точной и аккуратной, подгоните изделия одно под другое.
  2. Разместите на пластинах резинки и прогревайте до тех пор, пока они не зафиксируются к металлической основе. Этот простой метод позволит избежать появления царапин на раме при установке велосипеда. На концах пластин оставьте пустой участок для последующей сварки металла.
  3. После того как «хвосты» сварены, зафиксируйте при помощи сварочного аппарата по 2 металлические пластины на каждой стороне, это – держатели.
  4. Подставка для ремонта велосипеда своими руками из металла получается не слишком привлекательной, поэтому специалисты рекомендуют также прогрунтовать изделие, а затем покрасить стойку баллончиком краски понравившегося цвета.

Обустройство деревянной подставки своими руками

Основа деревянного стенда

Деревянную стойку можно изготовить, следуя пошаговому руководству, представленному выше для металлического стенда. Но есть и другой вариант – подставка для ремонта и настройки велосипеда с наклонными балками, закреплёнными в виде крестовины.

Чтобы обустроить деревянное изделие, заготовьте доски, пластину из дерева, предназначенную для балок, пилу и ножовку по металлу, дрель, крепежи, станок для шлифовки, лаковый состав. Конструктивными компонентами деревянной стойки для велосипеда специалисты называют:

  • упоры – две параллельные доски;
  • поперечную перекладину – на ней фиксируют упоры, которые удерживают всю конструкцию;
  • балки, располагаемые по наклону, в виде клюшек для игры в хоккей. При этом важно выдержать угол между короткой и длинной деталями, равный 60 градусам.

Детали деревянной стойки

Перед обработкой досок подставка для ремонта велосипеда вырисовывается мастером схематически на листе бумаги, после чего на чертёж наносят измерения. Ориентируйтесь на длину балки близкой к длине рамы, упорная часть должна быть в 1,5–2 раза больше диаметра обода. Поперечины обустраивают так, чтобы они выступали по бокам от упоров, надёжно фиксируя изделие под весом велосипеда. Оптимальный шаг между упорами и балками, размещёнными под наклоном – немного больше толщины колёс.

Пошаговая сборка деталей

Стойка для ремонта велосипеда своими руками собирается поэтапно:

  1. Нарежьте бруски необходимой величины. Чтобы балки получились сглаженными, без острых углов, обработайте их лобзиком.
  2. Воспользовавшись дрелью и саморезами, присоедините к упорам поперечные компоненты. Получается крестовина – то, на чём держится изделие.
  3. Зафиксируйте балки под наклоном к упорам короткими концами с внешних боков.
  4. Подставка практически готова, теперь объедините параллельные бруски поперечными досками, это позволит велосипеду прочно удерживаться на стойке, без раскачивания конструкции. Постарайтесь разместить по всей длине балки не менее четырёх поперечных деталей, причём одну следует расположить на верхнем конце.
  5. Отшлифуйте изделие на станке и покройте ровным слоем лака.

Единственный нюанс – применять деревянный стенд можно только для хранения велосипеда. Ремонтные работы приведут к скоплению и налипанию грязи, которую вычистить крайне сложно.

Деревянная подставка под колесо

Как сделать штативную подставку

Конструктивные детали

Если металлическая и деревянная подставка для ремонта велосипеда вам не по силам, тогда можно соорудить штативную конструкцию на трёх ножках. Ножки заменяет крепкая арматура, а роль штатива выполняет труба из металла.

Из оборудования и инструментов понадобятся сварочный аппарат и станок для сгибания деталей. Чтобы сделать подвеску, специалисты рекомендуют использовать 2 металлические пластины, инструмент с крюком, сверло и болт.

Ход работы

Следуйте пошаговой инструкции изготовления штативного изделия, и у вас получится простая и в то же время прочная подставка для велосипеда:

  1. Опираясь на размеры, нарежьте из арматуры 3 идентичных стержня.
  2. Согните с двух боков «хвосты» – по вертикали для крепежа со штативом, упоры – по горизонтали. Если ножки нарезаны правильно, изделие стоит ровно, значит упоры делать необязательно.
  3. Присоедините «хвосты» ножек к штативу.
  4. Изогните с помощью специального станка пластину, следуя полукругу, края оставьте свободными. Полукруги обрабатывают так, чтобы они соответствовали величине столба.
  5. Вооружившись сверлом, соорудите по краям пластин углубления, подходящие под размеры болта и крюка.
  6. Удерживая пластины у поверхности штатива, с одного бока как можно крепче заверните пластины болтом. Если крепёж спадает, укрепите его резиновой прокладкой.
  7. С оставшейся стороны подведите крюк, фиксирующий велобайк.

Как проверить изделие на прочность? Разместите на напольной конструкции свой велосипед. Стойку следует доделать, если:

  • она шатается;
  • под весом велосипеда спадает крепёж.

Хотите придать подставке под велосипед завершённый вид – нанесите на поверхность краску.

Заключение

Покупать подставку для ремонта велосипеда совсем необязательно. Чтобы сделать стойку своими руками в гараже, достаточно купить металлические пластины, дерево или арматуру – в итоге у вас получится надёжное и крепкое изделие. Лёгкость и мобильность не обещаем, но для применения на одном месте варианты вполне достойные.

Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.

Велосипед — непростой механизм, где ключевыми составляющими являются колёса. Корректное вращение переднего колеса в том числе зависит от втулки, соединяющей вращательный компонент с рамой. Вот почему важно разобраться, какие этапы подразумевает разборка и ремонт передней втулки велосипеда своими руками.

Сумка — необходимый аксессуар для каждого велосипедиста. Как сделать своими руками подседельную сумку для велосипеда, какой материал лучше выбрать для её создания. Способы крепления сумки к вашему транспорту.

Как сделать своими руками подставку под велосипед

6 минут Автор: Михаил Скворцов 344

Велостойка – замечательная вещь в ремонте двухколесного коня и в его хранении. Рано или поздно периодическое обслуживание байка может надоесть по причине его неудобства. Тем временем, без должного внимания велосипед постепенно придет в негодность. Как же быть? Здесь на помощь придет подставка для велосипеда – специальное приспособление, которое фиксирует байк в удобном положении и позволяет не спеша его почистить, отремонтировать и хранить в помещении.

Рынок щедро предоставляет покупателям широкий выбор моделей велостоек различных конструкций. Простой вариант – купить это приспособление. «А можно ли сделать ее своими руками?» – спросит настойчивый любитель. Вполне. Сейчас подробно разберем, что и как делать.

Металлическая стойка для заднего колеса – варим быстро

Треугольная подставка под заднее колесо – классический вариант стоек для велосипеда. Порой даже этого простого приспособления достаточно, чтобы раз и навсегда решить проблемы, как надежно поставить байк.

Конструкция состоит из спаренных в треугольник П-образных деталей, фиксаторов для верхних перьев рамы или зажимов на втулку. Рассмотрим, как сделать подставку с рамным закреплением. Это намного проще, чем изобретать зажим на само колесо.

Для работы понадобится:

  • арматура;
  • металлические пластины;
  • сгибающий станок;
  • сварочный аппарат;
  • баллончик краски + грунтовка;
  • резиновые пластинки.

На первом этапе составляется чертеж с размерами: отметить длины упора (упорной части П-образной детали), боковых ребер и «хвостов» – на них будут впоследствии закреплены пластины.

С помощью сгибающего станка изготовить изделия согласно размерам. Загиб ребер надо сделать больше, чтобы они находились под углом к упору. «Хвосты» смотрят строго вертикально. Следим, чтобы обе детали были идентичны.

Далее они свариваются по хвостам между собой. Перед сваркой тщательно подогнать изделия (понятно, что абсолютно идеально они не станут, но нужно постараться).

Берем металлические пластины и приготовленные резиновые накладки. Резинки поместить на пластины, а затем прогреть, пока они не прилипнут к металлу. Нужно это, чтобы рама не царапалась о металл пластин при установке велосипеда. С краю пластин оставляем немного «голого» металла для сварки.

К сваренным хвостам приварить по бокам по две металлические пластины – держатели. Должно получиться такое изделие:

Уже при взгляде на картинку заметно, что стойка не очень красиво смотрится. Чтобы это исправить, грунтуем и аккуратно прокрашиваем изделие баллончиком из краски. Все, подставка готова.

Как сделать деревянную велоподставку

Деревянный стенд можно сделать по тому же принципу, как и предыдущую металлическую стойку. Но сейчас рассмотрим более сложный вариант – с наклонными балками на крестовине.

Инструменты и материалы:

  • доски;
  • деревянная пластина (для балок);
  • пила, ножовка, лобзик;
  • дрель;
  • саморезы;
  • шлифовальный станок;
  • лак.

Конструктивные элементы подставки для велосипеда:

  • упоры – две параллельные доски;
  • поперечина – на нее крепятся упоры, на них держится вся конструкция;
  • наклонные балки в форме хоккейных клюшек (острый угол между короткой и длинной частью – 60 градусов).

Перед тем как «выкроить» доски, стойка должны быть прорисована на бумаге с указанием размеров. В среднем, длина балки будет примерно равно длине рамы, а упорной части – в 1,5 – 2 раза больше диаметра колеса. Поперечины выступают по сторонам от упоров так, чтобы подставка потом не расшатывалась под весом байка. Расстояния между упорами и наклонными балками – чуть больше толщины колес.

Приступаем к сборке:

  1. Нарезать доски нужного размера. Лобзиком вырезать балки и сгладить углы.
  2. Саморезами, с помощью дрели, соединить упоры и поперечины. Получилась крестовина – основа подставки.
  3. Последовательно закрепить наклонные балки на упоры короткими концами с внешних сторон.
  4. Стойка почти готова, осталось «связать» параллельные балки небольшими поперечными досочками, чтобы велосипед смог держаться в стойке. На всю длину балки 3 – 4 штуки, одна из них обязательно должна быть на верхнем конце.
  5. Отшлифовать изделие и обработать лаком.

Деревянную конструкцию можно использовать и для хранения, и для ремонта. Правда, во втором случае грязь может въедаться в дерево и портить внешний вид.

Изготовление штативной стойки в гараже

Переходим к последнему типу стоек, которые можно сделать своими руками – штативной треногой конструкции.

В качестве штатива используем обычную металлическую трубу, для ножек – арматуру. Необходим сварочный аппарат и сгибающий станок, как и в случае с изготовлением треугольной подставки. Для подвески потребуется две металлические пластины, сверло, болт и крюк.

Ход работы:
1. Нарезать три одинаковых арматурных стержня.

2. Согнуть с обеих сторон: хвосты – строго вертикально для приваривания к штативу, упоры – горизонтально. Упоры делать не обязательно, если ножки были сделаны строго одинаковой длины – конструкция и так встанет ровно.

3. Хвостами приварить ножки к штативу.

4. Изогнуть пластины по полукругу. Края оставить. Полукруги должны полностью подходить по размеру к столбу.

5. Сверлом проделать отверстия в краях пластин под болт и крюк.

6. Прислонить пластины к штативу, с одной стороны завернуть их болтом до упора. Если крепеж не держится и спадает, просунуть между ним и столбом резиновые прокладки.

7. Подвесить крюк под велосипед с другой стороны крепежа.

Напольная штативная подставка готова. Проверяем ее в действии – крепеж не должен спадать под весом байка. В противном случае его нужно подтянуть или изготовить новый. По желанию конструкции можно окрасить.

Заключение

Самодельные конструкции будут не такими легкими и мобильными, как покупные, но для использования на одном месте подойдут. Изготовить велосипедную стойку своими руками несложно, зато экономится неплохая сумма на ее покупке, а ремонт и хранение двухколесного коня станут намного удобнее.

Дешёвая велостойка своими руками!

Хочу поведать о своём варианте велостойки. Это очень дешёвый вариант, хотя и не самый функциональный. Главное – его можно изготовить дома с минимальным набором инструментов. Стойка у меня уже больше года, и её надёжная работа заслуживает того, чтобы поделиться проектом.

Ремонтных стоек для велосипеда существует огромное множество, но так уж получается, что не всегда удаётся что-то выбрать из представленных в продаже вариантов. Полноценные стойки дороги, и оправдать покупку можно лишь для профессионального применения в веломастерских. Есть недорогие варианты под заднее колесо, но они функционально ограничены только настройкой трансмиссии и заднего тормоза. Многие пытаются собрать более или менее удачный аналог полноценной стойки исходя из доступных материалов и технологий. Но степень доступности у всех разная: у кого-то в гараже стоит фрезерный станок и сварочный аппарат, а кто-то скромно влачит существование в квартире, далёкой до участка мехобработки как трек от даунхильной трассы. Собственно, для жителей городских джунглей представленный проект и может быть интересен.

Делая стойку, я поставил себе следующие ограничения:

1. Минимум грязных технологических процессов – всё должно быть приспособлено для квартирного изготовления. Т.е. никакой сварки, резки болгаркой и прочего. Обошёлся только сверлением, нарезанием резьбы и чуть-чуть поработал напильником. Трубы были куплены в магазине с порезкой.

2. Минимальный бюджет, даже в ущерб функциональности. Когда стойка собиралась, я ещё не был уверен, насколько она мне нужна. Вложенные в неё средства считаю отработавшими на все сто! Затраты составили всего-то 350 грн (без лотка) по тем старым добрым временам, когда доллар был по 8. Выходит 44$.

3. Никаких заказов нестандартных деталей. Токари, работавшие за бутылку, перевелись как класс, а потому любые нестандартные детали сильно били бы по бюджету. В итоге обошёлся комплектующими из мебельной фурнитуры, крепежом для труб и стандартными метизами. Единственная нестандартная деталь – это 4 пластинки 40х12х1. В случае чего их можно сделать из крепежа для гипсокартона. Ах, да! Ещё повесил на стойку магнитный лоток для инструментов и крепежа — был в хозяйстве.

Вот чего получилось:

Стойка позволяет:

1. Настраивать переключатели, передний и задний тормоза.

2. Снимать/ставить колёса, подседельный штырь, багажник, руль и прочие детали.

3. Хранить и обслуживать велосипед без контакта колёс с полом. Ремонты в квартирах у всех разные, и велосипед с зимней шипованной резиной бывает не желательно ставить на пол.

Стойка регулируется по высоте. Не очень удобно, но с навешенным велосипедом выполнимо.

Из конструктивных ограничений:

1. Стойка не позволяет выполнять силовые операции типа выкручивания каретки, хотя можно опустить крепление вниз так, что велосипед будет стоять на колёсах, а стойка лишь будет его поддерживать.

2. Стойка делалась для крепления велосипедов за верхнюю трубу при нижней проводке троссов. Если у велосипеда верхняя проводка, то могут быть проблемы с хомутами, фиксирующими трубу сверху. Реально для большинства задач они не нужны вовсе (исключение составляет замена колес). Расстояние между крепёжными кронштейнами можно менять. В домашнем обиходе велосипед меняется редко, так что это не проблема, ну а в мастерской представленной стойке не место.

3. Стойка рассчитана на 30 кг, пластически гнуться должна при 45 кг, но я не пробовал.

За 2 минуты стойка разбирается до более-менее компактного состояния, хотя на практике она у меня стоит в квартире постоянно.

В качестве завершения стоит отметить, что с технической точки зрения проект мною прорабатывался достаточно скурпулёзно вплоть до расчётов на прочность. Посему хотел бы предостеречь от попытки создания чего-либо подобного из мебельных труб без основательной подготовки: мебельные трубы достаточно хлипкие, так что конструировать стойку надо с умом.

Если кого-то заинтересует проект до такой степени, что захочется его повторить, могу раскопать эскизы с размерами и дать более подробные рекомендации по изготовлению.

Девять примеров велопарковок с фото, изготовленных своими руками

После долгой летней езды на велосипеде, будь то в городе или на даче, приехав домой, куда Вы уберете свой велосипед? Где Вы его будете хранить и в каких условиях, до следующей своей велопрогулки? Может на лестничной клетке или в прихожей среди Ваших ботинок и тапочек? Проявите уважение своему «верному коню», разместите велосипед на самодельной удобной стойке или велопарковке.

Предлагаем ознакомиться с девятью вариантами самодельных велопарковок с фото и велосипедных держателей.

1. Простая стойка для велосипеда из дерева своими руками

Процесс изготовление этой деревянной велостойки очень прост. Вы можете убедиться в этом сами, посмотрев все стадии производства на фотографиях велопарковки. Можно и на три велосипеда приспособить. Источник

2. Фото деревянной велопарковки

Это — больше чем велопарковка, это почти скульптура. Все гениальное — просто! Материалов минимум, усилий минимум и в итоге впечатляющая велопарковка высокого уровня. Источник

3. Самодельная велосипедная вешалка

Один находчевый человек увидел замечательную конструкцию для хранения велосипедов, путем подвешивания за переднее колесо. Такая велосипедная вешалка стоила в магазине 269$

и он решил сделать ее своими руками всего за 90$. Вот что у него получилось:

4. Простая велопарковка из поддонов

Если у Вас случайно завалялось два деревянных поддона и Вам понадобилась велопарковка, Вы можете легко приспособить два поддона под велодержатель до восьми велосипедов. Источник

5. Самодельная деревянная велопарковка на 4 веломеста

На мой взгляд, это самое изящное решение для велопарковки. Источник

6. Велопарковка из ПВХ труб

Есть масса различных инструкций для поделок своими руками из труб ПВХ. Вот как изготовить велодержатель из таких труб, такая конструкция обойдется Вам всего в 9$.

7. Велостойка тренажер

Это блестящее решение, переделываем свой велосипед в замечательный велотренажер. И велосипед установлен и пользу приносит пока стоит.

8. Стенд для обслуживания велосипеда

Очень изящное решение для ранения велосипеда. К сожалению подробные чертежи этого велодержателя не доступны, но для квалифицированного плотника я думаю это не проблема.

9. Велосипедный стенд от студии METHOD

Этот велостенд был изготовлен на заказ и был объявлен как «САМОЕ ПРЕКРАСНОЕ ХРАНЕНИЕ ДЛЯ ВЕЛОСИПЕДА В МИРЕ». А всего то нужно небольшую связку медных труб, добавим карзину из магазина и стенд для хранения велосипеда готов.

(Использованы фото велопарковок от: Sarah Rae Smith; machoturtle for Instructables; Filip Peeters for Instructables; Rob13 for Bike Forums; maudlin for Instructables; Single Tracks; SixFourClownin for BMX Museum; Tidy Brown Wren; Michael Merriott; METHOD Studio)

Стойка для ремонта велосипеда своими руками

Вопрос хранения велосипеда в малогабаритной городской квартире зачастую доставляет немало хлопот любителям двухколесного транспорта. Особенно это актуально для зимнего времени, когда большинство велосипедистов откладывают поездки до наступления более теплого сезона.

Подставка для велосипеда под заднее колесо

Разнообразные подставки для велосипеда призваны решить проблему его хранения наиболее оптимальным образом. Они могут иметь самую разнообразную конструкцию, изготавливаться из различных материалов и обладать разным функционалом.

Для чего нужна велосипедная подставка

6014-The-Boss-with-Bike-Side-View

Несмотря на то, что большинство деталей, узлов и агрегатов велосипеда изготавливается из металла, пластика и других достаточно прочных материалов, двухколесная машина, все же, достаточно уязвима.

В частности, долгий простой «на своих двоих» (особенно в зимнее время) может негативно сказаться на качестве велорезины, которая имеет свойство растрескиваться и деформироваться. Кроме того, велосипед занимает достаточно много места, особенно если речь идет о небольшой квартире или комнате.

Таким образом, подставка для велосипеда призвана выполнять две основные функции:

  • возможность хранения велосипеда в нужном месте;
  • безопасность хранения для узлов и механизмов «железного коня».

Рассмотрим более подробно, какими бывают велоподставки и как они справляются со своими функциями.

Виды подставок для велосипеда

230021

Классическая подставка для велосипеда представляет собой конструкцию, позволяющую зафиксировать заднее колесо в подвешенном состоянии. Она может быть выполнена из металла, пластика, дерева или других материалов. Подставка может иметь квадратную, трапецевидную, П-образную или треугольную форму.

Задняя втулка велосипеда помещается в специальную рамную конструкцию. Смысл использования подставки заключается в том, чтобы обеспечить устойчивость велосипеда, одновременно устранив постоянное соприкосновение шины заднего колеса с поверхностью пола. Переднее колесо при этом, как правило, демонтируется.

Крюк на стену

для хранения велосипеда KELLYS HANG-1024x768

Во многих случаях является единственным приемлемым решением, особенно, если речь идет про малогабаритные квартиры. Специальный крюк, который вбивается или вворачивается в стену, позволяет хранить велосипед так, чтобы он занимал как можно меньше места и никому не мешал. Такой крюк позволяет использовать «мертвое» пространство. Например, за дверью или стену в коридоре. При помощи крюка велосипед можно подвесить даже к потолку!

cycloc_endo_full_screen

Сегодня на рынке представлено большое разнообразие видов и типов специальных велосипедных крюков. Большинство из них сконструированы таким образом, что велосипед подвешивается за раму. Но есть модификации, предусматривающие подвес за колесо или захват за седло.

Велосипедная подставка раскладная

f0184244_22461275

Такая подставка хорошо подходит для хранения велосипеда на балконе, в гараже или в квартире. Раскладная конструкция позволяет легко перемещать подставку, а в случаях, когда в ее использовании нет необходимости, она занимает мало места. Большинство конструкций раскладных подставок рассчитаны на заднее колесо, которое помещается в конструкцию.

Крепление для велосипеда

6569110299

Существуют и другие система хранения двухколесного транспорта. Например, специальные стойки, крепящиеся к стене. Некоторые модели рассчитаны на хранение двух велосипедов и даже более.

ТОП лучших подставок, сравнение и описание, отзывы

Возьмем на себя смелость составить своеобразный хит-парад систем хранения велосипедов. Приведем сравнительные описания самых популярных.

Велосипедная подставка Х17

podstavka-pod-velosiped-x-17_enl

Подставка Х17 является одной из наиболее популярных моделей напольного типа. Она представляет собой конструкцию из металлических трубок, выполненную в виде треугольника, на вершину которого помещается втулка заднего колеса.

Обладает очень легким весом и занимает минимум места. Рассчитана на велосипеды с диаметром колеса от 20 до 28 дюймов. Такую подставку можно использовать практически в любых условиях. Она подходит не только для хранения, но и для мелкого ремонта.

Подставка Bike Hand YC-97

Bike_Hand_Podstavka_YC-97_643999_1195062

Правильнее было бы назвать эту модель не подставкой, а велосипедной стойкой. Представляет собой изогнутую конструкцию, на которую помещается весь велосипед с упором колес на специальные ролики. Это позволяет хранить велосипед в вертикальном положение, что во время длительного простоя наносит минимальный ущерб покрышкам и механизмом железного коня.

Несмотря на то, что габариты стойки достаточно внушительны (700х200х70 мм) ее вес составляет всего 2 килограмма. Это позволяет легко транспортировать подставку, а ее форм-фактор выполнен таким образом, что сама по себе она занимает минимум места.

Стойка (подставка) для велосипеда PRO 26

Практичная, легкая и компактная подставка выполнена из металлического листа толщиной 4 мм. Лист изогнут по углом 90 градусов, а верхняя часть снабжена двумя обрезиненными штырями-держателями. Заднее или переднее колесо велосипеда вставляется между штырями и удерживает велосипед в вертикальном положении.

Такую подставку можно использовать абсолютно везде. Мало того, ее даже можно возить с собой и применять, например, во время отдыха на велосипедных прогулках или других «покатушках». Подставка рассчитана на велосипеды с диаметром 26 дюймов.

Цены, выбор лучшего варианта для велосипедиста-любителя

T1KC8EXmXqXXbq.6I8_101227

Разумеется, выбор подставки во многом зависит от тех условий, в которых будет храниться велосипед. Одно дело – размещение двухколесного транспорта на балконе или в гараже.

И совсем другое дело – хранение железного коня в коридоре малогабаритной квартиры. Но в любом случае велосипедист-любитель стремится сделать свой выбор, учитывая следующие критерии:

  • прочность и долговечность материала, из которого изготовлена подставка;
  • устойчивость, в том числе и с помещенным в нее велосипедом;
  • максимально доступная цена.

Что касается тех подставок и стоек, о которых шла речь в данной статье, то расценки на эти модели примерно таковы:

  • подставку Х17 можно приобрести в Москве приблизительно за 600 рублей;
  • стоимость модели Bike Hand YC-97 составляет примерно 2 200–2 400 рублей;
  • подставку-стойку PRO 26 можно купить за 700-800 рублей.

Советы по выбору

Для того, чтобы выбрать подставку, необходимо определиться с тем местом, где будет храниться велосипед. И уже с учетом выделенной площади отправляться в магазин. Кроме того, при выборе, помимо габаритов, необходимо учитывать следующие нюансы:

  • Материал изготовления. Предпочтение следует отдавать металлу и прочному пластику. Это – долговечные и надежные материалы, обеспечивающие долгий срок службы.
  • Конструкция. Она может быть самой разной. Важно, чтобы велосипед вместе с подставкой занимал при хранении как можно меньше места.

Подставка под заднее колесо велосипеда своими руками

Без имени-1

В принципе, подставку под заднее колесо вполне можно сделать и собственными силами. Для этого лучше всего использовать металл или дерево. Правда, в случае с металлом скорее всего придется использовать сварку. А вот изготовить деревянную подставку под силу каждому.

Инструкция по изготовлению

Для того, чтобы изготовить подставку под заднее колесо велосипеда своими руками, необходимо выполнить следующие действия:

  • Для начала гвоздями сколачивается прямоугольная рама, которая будет служить основанием подставки. Ширина рамы должна немного превышать размеры втулки заднего колеса велосипеда.
  • После чего с внутренней стороны прибивается две рейки, которые будут выполнять роль держателей. Длина реек должна быть на 3-5 см больше, чем половина диаметра велосипедного колеса. Расстояние между рейками должно в точности соответствовать ширине втулки.
  • Для более бережного хранения рейки-держатели можно обить войлоком или резиной.
  • Вот, в принципе и все – подставка готова. Торцы втулки помещаются на рейки-держатели. Колесо при этом не касается земли, а велосипед находится в устойчивом положении.

Таким образом, организовать хранение велосипеда можно разнообразными способами. Можно подвесить велосипед к стене или даже к потолку при помощи специального крюка. Можно купить специальную стойку, либо подставку. А можно и вовсе не тратить деньги и изготовить подставку под заднее колесо железного коня своими руками.

Привет всем самодельщикам!

У многих из нас есть такой вид средства передвижения, как велосипед. Как любой другой транспорт нам приходится его ремонтировать, и для того, чтобы заменить, или просто настроить велосипед его приходится ставить в разные положения, что не совсем удобно. Для того чтобы облегчить себе этот процесс автор статьи предлагает изготовить своими руками нехитрое приспособление, так называемую велосипедную стойку.

Для изготовления данной работы нам понадобится.

Инструмент:

— Транспортировочная корзина из супермаркета.;
— Трубы диаметром 47 и 60 мм, толщина 44 мм;
— Металлический прут диаметром 10 мм;
— Металлические уголки 25 x 25 мм и 34 x 34 мм;
— Кусок резины толщиной 30 мм.

Основой конструкции была выбрана тележка из супермаркета, от которой мы убрали всю верхнюю часть, оставив только шасси.

Далее перейдем к шасси. Было решено произвести небольшой апгрейд, а именно добавить пару полок, на которых будет размещаться необходимый инструмент, которым мы будем пользоваться во время ремонта. Для этого был взят уголок 25 х 25, разрезан на куски определенной длины и приварен к конструкции внизу и вверху, как показано на фото. Так же это дополнительно усилило конструкцию. Затем берем фанеру и вырезаем две полки для конструкции согласно размерам, и устанавливаем их на свое место.

Теперь вернемся немножко назад к основному фиксирующему элементу, нужно его немного доделать. Для этого берем две металлические пластины, в центре которых сверлим отверстие. Далее на концах пластин на каждой из них приварим два уголка (35 мм) эти два уголка будут играть главную роль в качестве фиксатора, между ними будет помещаться велосипедная рама.

Как видно на фото выше, фиксация рамы будет происходить за счет смыкания и размыкания двух пластин. Для того, чтобы стойка во время ремонта стояла неподвижно, в нижней части возле колеса привариваем гайку, в которой будет вкручиваться болт с гайкой «барашек».

Теперь можно считать, что самодельная стойка готова, осталось только просверлить ее и посмотреть на что она способна. Устанавливаем велосипеды и смотрим, что получилось.

Завершающим шагом работы будет окраска.

Данную работу можно считать законченной.
Стойка получилась очень надежной, и удобной в применении.

Всем спасибо за внимание!

Хочу поведать о своём варианте велостойки. Это очень дешёвый вариант, хотя и не самый функциональный. Главное – его можно изготовить дома с минимальным набором инструментов. Стойка у меня уже больше года, и её надёжная работа заслуживает того, чтобы поделиться проектом.

Ремонтных стоек для велосипеда существует огромное множество, но так уж получается, что не всегда удаётся что-то выбрать из представленных в продаже вариантов. Полноценные стойки дороги, и оправдать покупку можно лишь для профессионального применения в веломастерских. Есть недорогие варианты под заднее колесо, но они функционально ограничены только настройкой трансмиссии и заднего тормоза. Многие пытаются собрать более или менее удачный аналог полноценной стойки исходя из доступных материалов и технологий. Но степень доступности у всех разная: у кого-то в гараже стоит фрезерный станок и сварочный аппарат, а кто-то скромно влачит существование в квартире, далёкой до участка мехобработки как трек от даунхильной трассы. Собственно, для жителей городских джунглей представленный проект и может быть интересен.

Делая стойку, я поставил себе следующие ограничения:

1. Минимум грязных технологических процессов – всё должно быть приспособлено для квартирного изготовления. Т.е. никакой сварки, резки болгаркой и прочего. Обошёлся только сверлением, нарезанием резьбы и чуть-чуть поработал напильником. Трубы были куплены в магазине с порезкой.

2. Минимальный бюджет, даже в ущерб функциональности. Когда стойка собиралась, я ещё не был уверен, насколько она мне нужна. Вложенные в неё средства считаю отработавшими на все сто! Затраты составили всего-то 350 грн (без лотка) по тем старым добрым временам, когда доллар был по 8. Выходит 44$.

3. Никаких заказов нестандартных деталей. Токари, работавшие за бутылку, перевелись как класс, а потому любые нестандартные детали сильно били бы по бюджету. В итоге обошёлся комплектующими из мебельной фурнитуры, крепежом для труб и стандартными метизами. Единственная нестандартная деталь – это 4 пластинки 40х12х1. В случае чего их можно сделать из крепежа для гипсокартона. Ах, да! Ещё повесил на стойку магнитный лоток для инструментов и крепежа — был в хозяйстве.

Вот чего получилось:

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Стойка позволяет:

1. Настраивать переключатели, передний и задний тормоза.

2. Снимать/ставить колёса, подседельный штырь, багажник, руль и прочие детали.

3. Хранить и обслуживать велосипед без контакта колёс с полом. Ремонты в квартирах у всех разные, и велосипед с зимней шипованной резиной бывает не желательно ставить на пол.

Стойка регулируется по высоте. Не очень удобно, но с навешенным велосипедом выполнимо.

Стойка для ремонта велосипеда своими руками

Из конструктивных ограничений:

1. Стойка не позволяет выполнять силовые операции типа выкручивания каретки, хотя можно опустить крепление вниз так, что велосипед будет стоять на колёсах, а стойка лишь будет его поддерживать.

Стойка для ремонта велосипеда своими руками

2. Стойка делалась для крепления велосипедов за верхнюю трубу при нижней проводке троссов. Если у велосипеда верхняя проводка, то могут быть проблемы с хомутами, фиксирующими трубу сверху. Реально для большинства задач они не нужны вовсе (исключение составляет замена колес). Расстояние между крепёжными кронштейнами можно менять. В домашнем обиходе велосипед меняется редко, так что это не проблема, ну а в мастерской представленной стойке не место.

Стойка для ремонта велосипеда своими руками

3. Стойка рассчитана на 30 кг, пластически гнуться должна при 45 кг, но я не пробовал.

За 2 минуты стойка разбирается до более-менее компактного состояния, хотя на практике она у меня стоит в квартире постоянно.

Стойка для ремонта велосипеда своими руками

В качестве завершения стоит отметить, что с технической точки зрения проект мною прорабатывался достаточно скурпулёзно вплоть до расчётов на прочность. Посему хотел бы предостеречь от попытки создания чего-либо подобного из мебельных труб без основательной подготовки: мебельные трубы достаточно хлипкие, так что конструировать стойку надо с умом.

Если кого-то заинтересует проект до такой степени, что захочется его повторить, могу раскопать эскизы с размерами и дать более подробные рекомендации по изготовлению.

Приветствую!
Я наконец-то поборол свою лень и решил написать про новые девайсы из чайнабая)) Начнем с велосипедной тематики.
Итак сегодня расскажу о велосипедной подставке для ремонта и настройки. Подробности далее

сабж бесплатный

Небольшое отступление:
этим летом у меня прямо в дороге рассыпался задний переключатель (потому что был ховном), новый-то я купил и поставил, но после того как настраивал его (поднимая одной рукой за седло, второй переключаю скорости, и пиная ногой педаль) я решил что подобная подставка была бы очень кстати в подобной ситуации.

На сайте указано что цвет шлют рандомно. Ну и мне достался цвет детской неожиданности (грусть-пичаль).

щедро намотали пупырки

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Штука увесистая, пластик на вид неплохой.

Рассмотрим детали поближе

Благодаря зубцам конструкция раздвигается ступенчато, и в разложенном состоянии не разъедется (если ручка затянута)

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

С другой стороны

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Внутри обычный болт

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Теперь поставим на эту конструкцию велосипед

Стойка для ремонта велосипеда своими руками

Стойка для ремонта велосипеда своими руками

Кстати вначале держалось свободно, пришлось немного подогнуть подставку.

Стойка для ремонта велосипеда своими руками

Ну и видео до кучи

Итог
Пользоваться можно, не хлипкая. Ценник завышен, но не только в чайнабае — на али находил за 16 и даже за 30 такую же подставку.
Можно соорудить и самому, но на это нужно время и желание.
Спасибо за внимание!

купон не публикую, т.к. не уверен что он работает, да и вроде не просит никто

Материалы и инструмент

трубы и фитинги

Диаметр труб и фасонных частей (PVC 1 1/2 PPR 40)

  • Труба длиной 38 см — 4 шт. (для основания)
  • Труба длиной 90 см — 2 шт. (для ножек)
  • Труба длиной 41 см — 1 шт. (нижняя поддержка)
  • Труба длиной 130 см — 1 шт. (выдвижная опора)
  • Труба (PVC 2″ PPR 50-63) 8 см- — 1 шт. (для опоры)
  • Тройник — 3 шт.
  • Угол 90 градусов — 2 шт.
  • Заглушка — 3 шт.
  • Крестовина — 1 шт.
  • клей для PVC труб
  • труборез;
  • рулетка;
  • стамески или гравер;
  • карандаш;
  • файл;
  • наждачная бумага.

Изготовление стойки

Кронштейн для поддержки велосипедной рамы

Изготовление кронштейнов для закрепления велосипеда на стойке, самая трудоемкая на первый взгляд операция. Но на самом деле — здесь нет ничего сложного.

Стойка для ремонта велосипеда своими руками
Верхняя опора изготавливается из тройника. Торцевая часть тройника подрезается под радиус трубы и склеивается на pvc клей.
Для склеивания опоры использован тройник разрезанный пополам.

Стойка для ремонта велосипеда своими руками
Нижняя поддержка делается из крестовины. На крестовину клеится кусок трубки диаметров 2 дюйма для pvc или 50-63 для PPR. Длина трубки — 8 см.

Стойка для ремонта велосипеда своими руками

Сборка опорных ног и поперечин

Здесь думаю все понятно всем и сразу, пайка и склеивание труб — одна из самых простых операций.
Размеры трубок указаны выше в списке материалы.

Стойка для ремонта велосипеда своими руками
Для соблюдения соосности при склейке или пайке — можно нанести метку на трубу и фасонную часть.

Стойка для ремонта велосипеда своими руками

Изготовление поддержек для велосипедной рамы

Стойка для ремонта велосипеда

Чтобы произвести качественный ремонт или настройку велосипедных узлов, вам понадобится выполнить фиксацию вашего велосипеда таким образом, чтобы он не касался земли. Именно для достижения этих целей велолюбители используют такой элемент, как стойка для ремонта велосипеда.

Стойки для ремонта велосипеда обычно оснащаются мощным зажимом и массивным напольным креплением, способными прочно и устойчиво удерживать велосипедную раму или непосредственно сам байк весом до 30 кг.

стойка для ремонта велосипеда фото

Есть профессиональные стойки и стойки для пользования в домашних условиях. Чаще всего, они отличаются всего лишь тем, что опции и настройки в самом зажиме профессиональной вилки несколько более широки.

Стойка для велоремонта является легко транспортируемым стендом, в основе которого нержавеющий легкий сплав. Обязательная опция любого велостенда – это быстрота и компактность при сборке.

Так как все современные стойки имеют новейший дизайн и высокую функциональность, они максимально удобны для проведения таких операций как ремонт и чистка велосипеда.

стойка для ремонта велосипеда фото 1

Чтобы защитить стойку от пагубного воздействия воды на металл во время мытья байка, производители стендов применяют duro-пластик.

Так как велостойки имеют треножную основу, они максимально устойчивы, даже если поверхность, на которой они установлены, не ровна. Регулировка упора и зажима велосипедной вилки осуществляется для любой колесной базы без малейшего труда.

Чаще всего, вращающаяся верхняя часть стойки может устанавливаться в трех позициях, при помощи специального штыря. Это дает возможность производить работы с байком не сходя с места, и значительно уменьшает временные затраты на ремонт.

Техобслуживание и ремонт вилки велосипеда

Каждый велосипедист периодически моет и осматривает, а иногда даже совершает ремонт вилки велосипеда. Эта часть велосипеда нуждается в постоянном контроле ее состояния. Требуется регулярная проверка вилки по следующим пунктам:

  1. Проверить ноги вилки на наличие царап, потертостей, вмятин или других следов;
  2. Проверить на наличие механических повреждений сальники и убедиться, что они целые;
  3. Проверить дропауты;
  4. Убедится в том, что воздушные камеры под требуемым давлением;
  5. Проверить есть ли поперечный люфт ног в «штанах», и если есть, то какой;
  6. Убедиться, не течет ли масло из-под сальников, или не травят ли крепежные болты под «штанами» вилки и ручками регулировки.

ремонт вилки велосипеда фото

Помимо осуществления профилактических работ связанных с внешним осмотром, иногда требуется осуществлять и ремонтные работы, которые связанно сопровождаются таким процессом, как полная или частичная разборка вилки.

Причиной разборки может послужить загрязнение, или поломка одной из частей вилки (бушинга, воздушной камеры, пружины, демпфера), замена масла, сальников ног, смазка или замена уплотнительных деталей внутри вилки и т.д.

ремонт вилки велосипеда фото 1

Перечислим наиболее распространенные поломки велосипедных вилок и кратко опишем, что нужно делать при конкретной поломке:

  • Погнутые перья. Исправляется при помощи обратного сгибания руками или при помощи инструментов, предварительно установив ограничивающие деревянные упоры, чтобы не выгнуть вилку в обратном направлении;
  • Вмятины в трубах, из которых изготовлены перья. Вмятины рихтуют, используя для этого специальную оправку, соответствующую профилю перьев. Если вмятины незначительные, то их запаивают оловом, а потом зачищают и лакируют;
  • Погнутый стержень вилки. Чтобы выровнять погнутый стержень, пользуются двумя оправками: внешней и внутренней. Иногда для выравнивания стержня, его требуется накалить паяльной лампой;
  • Сломанные перья вилки. Опять же, перо надевается на оправку, соединяется по месту излома и запаивается;
  • Сорванная резьба на стержне. Стержень с сорванной резьбой отрезают и выполняют нарезку новой резьбы. Стоит отметить, что делается эта операция редко, так как обычно длины стержня не хватает.

Ремонт велосипеда: задняя втулка обслуживание и ремонт

Все велолюбители рано или поздно сталкиваются с таким процессом, как ремонт велосипеда. Задняя втулка – это тот узел вашего байка, который наиболее подвержен износу, если верить запросам в поисковиках. Это и не удивительно, на данный узел ложатся самые большие нагрузки при езде. Так как в чем же причина поломок задней втулки? Рассмотрим подробнее.

1) Задняя втулка на скоростном велосипеде (меньше 8-ми скоростей). Чаще всего, бюджетные модели велосипедов снабжены системой, в которой кассету по резьбовому соединению прикручивают поверх фланца во втулке колеса. Втулка такого типа является самой простой и самой ненадежной.

ремонт велосипеда задняя втулка фото

Данные втулки подвержены следующим поломкам: износ оси, а так же конуса и подшипников. Нужно сказать, что примерно в одном случае из шести в такой втулке изнашивается опорная часть, по которой происходит движение шариков. Это почти наверняка требует замены всей втулки целиком.

2) Задняя втулка в велосипеде Shimano (больше 8-ми скоростей), имеющая конусный подшипник. Втулка такого типа имеет 4 подшипника (пара опорного типа и пара барабанного), каждый из которых конусный и регулируемый. Самая частая поломка – это наличие люфта (чаще всего при этом разрушаются конуса). Иногда приходится устранять люфт в барабане, отсутствие зацепления.

ремонт вилки велосипеда фото 2

Стоит отметить, что барабан всегда обладает остаточным люфтом. Иногда и отсутствием зацепления в барабане ничего поделать нельзя, в этом случае, лучше не тратить силы на ремонт и купить новую деталь. Бывает, что разрушается опорная часть в левом подшипнике, но это редкость.

3) Задняя втулка, работающая на опорных промышленных подшипниках. Такие втулки оборудованы промышленными опорными подшипниками, и подшипниками барабана по типу Shimano. Данные втулки подвержены следующим проблемам:

  • Люфт во втулке. Чтобы решить проблему нужно установить новые промышленные подшипники.
  • Люфт в барабане. Данную проблему, чаще всего, не удается решить до конца, ввиду некачественного материала. Целесообразнее приобрести новые детали.

ремонт велосипеда задняя втулка фото 1

4) Задняя втулка с промышленными подшипниками. Чаще всего это дорогостоящие детали. Зачастую, данная конструкция состоит из двух опорных (иногда трех) подшипников и двух подшипников в барабане (один из них может быть не промышленным, а, к примеру, скользящим). Такие узлы ломаются редко, и если это происходит, то требуется всего лишь заменить выработавшие ресурс подшипники.

5) Планетарные втулки. Чаще всего, ремонт планетарных конструкций не требуется вовсе, так как это очень надежные механизмы. Однако, если вы заметили какие-то подозрительные моменты, вроде нечеткого переключения, цоканья, щелчков и прочего, то замена смазки решит эти проблемы.

Источники:

https://www.freeseller.ru/6546-stoyka-dlya-remonta-velosipeda-iz-plastikovyh-trub.html
https://velomania.su/velosiped/stojka-dlya-velosipeda-napolnaya-svoimi-rukami.html
https://velofans.ru/vibor/kak-sdelat-svoimi-rukami-podstavku-pod-velosiped
https://moto-house2019.ru/velosiped/stojka-dlya-velosipeda-svoimi-rukami.html
https://ex3msport.life/velosport/stojka-dlya-remonta-velosipeda-svoimi-rukami.html

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
