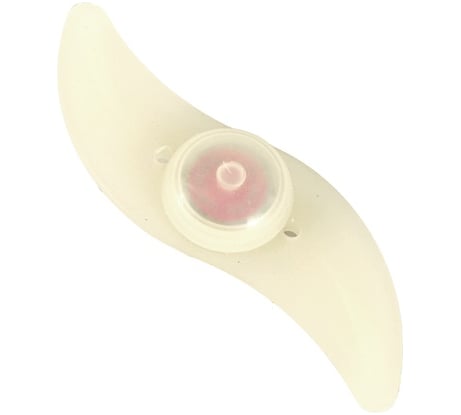

Силиконовая LED-подсветка на спицы велосипеда 31 ВЕК YY-601 позволяет внешне оригинально выделить транспортное средство среди других, а также повысить уровень безопасности при езде в темное время суток. Изделие легко и надежно крепится на колеса велосипеда, занимая всего считанные секунды. Данное приспособление не слетает даже при движении по труднопроходимой местности.

Параметры упакованного товара

Преимущества

Питание 31 ВЕК YY-601 от 2 сменных батареек CR2016 типа (в комплекте);
Размеры: 125×40 мм;
В ассортименте 3 цвета: красный, синий, зеленый;
Простая установка;
Материал — силикон;
Подходит для велосипедов, мопедов, мотоциклов и любых других устройств на колесах;
Яркий свет диска в темное время суток привлекает внимание окружающих, тем самым повышая уровень безопасности во время движения;
Легкий механизм сцепления/расцепления (крепится на спицы), простота и долговечность конструкции;
Энергосберегающие технологии, продлевающие работу подсветки (до 72 часов без перерыва);
Водонепроницаемость;
3 световых режима: яркие короткие вспышки, медленное угасание с последующим усилением света, постоянное ровное свечение;
Удобная кнопка On/Off для включения/выключения LED-лампочки.

Произведено

Россия — родина бренда
Китай

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Оригинальный велотюнинг: как сделать подсветку для колёс

Лето – пора активного отдыха и ежедневных велопрогулок. Каждый любитель этого транспортного средства хочет, чтобы его велосипед выглядел необычно и оригинально в этом вам отлично поможет подсветка для колёс, а как её сделать, мы расскажем в этой статье.

Подсветка подручными средствами: используем коктейльные трубочки

Профессиональные материалы и устройства, используемые для велотюнинга, могут стоить довольно дорого. Но, как известно, наши люди умеют мыслить необычно и делать своими руками очень интересные вещи. Как раз о таком способе мы и хотим вам рассказать. Реализовать эту идею вы сможете, используя доступные средства. Вам понадобятся:

светодиоды высокой яркости любого цвета, диаметром 5 мм – 18 шт (по 9 на каждое колесо);
резисторы – 18 шт (по количеству светодиодов);
1 метр термоусадки;
1 метр монтажного провода;
фольгированный стеклотекстолит – 2 шт размером 120 Х 120 мм;
1 упаковка стяжек 100 мм;
4 батарейки АА;
2 щётки генератора для ВАЗ 2101 (можно приобрести в магазине автозапчастей;
Коктейльные трубочки по количеству светодиодов.

Вы можете взять любое количество светодиодов (а значит – резисторов и трубочек). Главное, чтобы на каждом колесе оно было одинаковое.

Гофрированный участок трубки обрежьте ножницами. В трубку вставьте светодиод и заглушку. Перед этим светодиод нужно доработать, поскольку он внизу конусообразный и имеет выступ. В таком виде его нельзя прикрепить к спицам. Поэтому нужно сделать надфилем пропил по диаметру спицы.

Схема вставки светодиода и заглушки

Для заглушки можно взять алюминиевую проволоку диаметром 5 мм и длиной, которой будет достаточно для крепления хомутиком. Можно так же использовать для этого и второй светодиод. Заглушку посадите на клей «Момент» или герметик.

Обратите внимание! Вы можете столкнуться с тем, что соломинка по диаметру меньше, чем светодиод. Исправить это легко: развальцуйте трубочку при помощи карандаша, или аккуратно обожмите в тисках.

По этой схеме сделайте пропил по диаметру спицы

Неоновые трубки готовы, вам осталось припаять подходящие по номиналу резисторы к ножке светодиода и установить устройство на велосипед.

Подробнее об установке подсветки

При креплении щётки вам нужно иметь в виду, что у разных моделей велосипедов свои особенности, дополнительные отверстия, различная геометрия. Поэтому решить этот вопрос нужно самостоятельно.

Старайтесь располагать щётки ближе к оси колеса, это поможет уменьшить диаметр токоприёмного диска. В крайнем случае можно установить элемент питания ближе к центру колеса, не используя щётки, но таким образом он будет незащищён.

Для токоприёмника вам потребуется фольгированный стеклотекстолит. Будет лучше, если вы закрепите токоприёмник на дисковый тормоз – на нём уже предусмотрено готовое крепление с винтами.

В качестве элементов питания вы можете использовать любые подходящие аккумуляторы, например Ni-MH 1400 mA/h. Возьмите держатель от заднего подседельного катафота и винтиками прикрутите к нему площадку из текстолита. К площадке приклейте батарейный бокс.

Для того, чтобы трубки на колесе были расположены симметрично, установите их с одной стороны. При эксплуатации будет совсем незаметно, что они закреплены сбоку.

Прикрепите при помощи стяжек (хомутиков) светодиодные трубки за заглушку и светодиод. При этом замок стяжки должен находиться на спице. Обрежьте лишние хвостики бокорезами под корень замка.

Подробная схема подсветки колёс велосипеда

Ну вот, подсветка колёс полностью установлена, и теперь вы можете быть уверены, что не останетесь незамеченными во время вечерних и ночных велопрогулок. Кстати, вместо коктейльных трубочек можно использовать трубки от капельницы, заполненные гелем и блёстками.

Светодиодная лента – эффектный результат

Этот вариант исполнения подсветки немного сложнее и отнимет больше времени. Но если это вас не пугает, то результат в итоге вас очень обрадует.

Итак, вам понадобятся такие материалы и инструменты:

лента светодиодная в силиконе SMD 3528 – 1 метр;
витая пара (интернет-кабель) – 1 метр;
отсек для батареек под «крону» с выключателем – 1 шт;
батарейка «крона» на 9 В – 1 шт;
соединение для питания «мама-папа» разъёмное – 1 шт;
стяжки пластиковые 25 см – 3 шт;
прозрачный силиконовый герметик и прозрачный клей «Момент» — по 1 тюбику;
олово, флюс;
паяльник с тонким жалом 25 Вт;
ножницы, канцелярский нож, кусачки.

Все материалы указаны из расчёта на 1 колесо. Поэтому, на 2 колеса вам, соответственно, понадобится вдвое больше расходников.

Вы можете выбрать светодиодную ленту любого цвета

Кстати, длину светодиодной ленты вам понадобится рассчитать исходя из размеров колёс вашего велосипеда. Для примера возьмём колесо диаметром 26 дюймов с 36 спицами. Расстояние между спицами равняется 4 см, значит, потребуется лента с 120 светодиодами на 1 метр, кратность резки у неё как раз составляет 2,5 см. Если на колесе 32 спицы с расстоянием 5 см, то подойдёт стандартная лента на 60 светодиодов.

Какого цвета выбрать светодиодную ленту, зависит только от вашего желания и фантазии. Тюнинг может быть выполнен в одной гамме, а можно сделать колёса разных цветов, чтобы получилось оригинально и необычно.

Пошаговая инструкция по установке

Мы будем описывать работу на примере колеса, по размерам которого рассчитывали длину светодиодной ленты – 26 дюймов и 36 спиц.

Светодиодную ленту нарежьте в обозначенных местах на 35 кусочков по 2,5 см. Канцелярским ножом зачистите контакты с двух сторон каждого отрезка от остатков силикона. Залудите контакты при помощи паяльника.
Тщательно очистите обод колеса от грязи. Начинайте наклеивать кусочки ленты от первой спицы после ниппеля. При этом следите за полярностью, чтобы не приклеить отрезок не той стороной. Наклеивайте строго по центру между спицами, чтобы при последующей пайке все участки были одинаковыми.
После того, как вы всё наклеили, спаяйте кусочки проводами. Возьмите витую пару и удалите с неё изоляцию. Выберите 2 любых провода так, чтобы они по цвету не очень бросались в глаза. Один провод нужно будет пустить на «+», другой на «-».
Нарежьте кусачками по 34 шт каждого провода так, чтобы эти кусочки длиной были не меньше расстояния между отрезками ленты. Зачистите и залудите паяльником. Паять провода начинайте от ниппеля по часовой стрелке. Сначала припаяйте все плюсы, потом – все минусы.
Покройте места спайки силиконовым герметиком, чтобы защитить от влаги. Делайте это аккуратно, небольшими количествами средства. Один контакт, к которому будет осуществляться подача питания, замазывать не надо. Дайте герметику высохнуть.
Батарейный отсек закрепите тремя стяжками на спицах сразу возле втулки. Припаяйте к его проводам штекер «мама», а штекер «папа» — к проводам, уходящим на светодиодную ленту. Следите за полярностью проводов.

Так выглядит тюнинг колёс светодиодной лентой

Для такого тюнинга вам понадобятся усидчивость, время и умение работать с паяльником. Но поверьте, оно того стоит! Вы станете центром внимания на любой велопрогулке.

Видео о том, как сделать подсветку колёс велосипеда

Надеемся, что наши советы помогут вам. В комментариях вы можете задать нам интересующие вопросы или поделиться своим опытом тюнингования велосипеда. Удачи вам и лёгкой работы!

Подписаться на наш канал в Яндекс.Дзен

Подсветка рамы и крыльев велосипеда

Представляем вашему вниманию тюнингованный электровелосипед. В этом авторском ролике рассказ о реализации на велосипеде квазинеоновой подсветки из светодиодных лент синего цвета. Оригинальность она имеет благодаря особой конструкции крыльев. На них есть прозрачные полоски. Огромный выбор дешевых и с бесплатной доставкой подсветок в этом китайском магазине.

Питание на велосипеде включается всего одной кнопкой. Имеется амперметр и вольтметр, можно посмотреть, как реагирует амперметр на включение подсветки. Габаритные огни потребляют меньше тока, поэтому его скачок небольшой.

Габаритные огни выполнены из светодиодных лент. Все включается и выключается на велосипеде с помощью брелка пульта дистанционного управления на радио частоте. Светодиоды установлены под красный пластик, этот прием был взят у одного мотоциклиста.

У светодиодной фары есть некоторые проблемы с выключателем, но она очень старая, эксплуатируется больше двадцати лет. В наше время выглядит стильно. Раньше в ней была установлена галогеновая лампа, которая светила очень ярко и далеко, но сильно сажала аккумулятор. Теперь же стоят светодиоды по пять штук. Поэтому потребление тока очень низкое, но светит не так мощно и недалеко.

Далее сама подсветка. Шикарно! Благодаря прозрачным полоскам на крыльях создаётся впечатление, что свет исходит прямо от них. Как было сказано выше подсветка изготовлена из светодиодных лент, которые наклеены с нижней стороны крыльев.

Стоп сигналы. Если нажать на ручку тормоза, мы видим яркий стоп сигнал. Нужно сказать, что стоп сигнал работает при нажатии на ручку тормоза. Здесь также использована лента ярких светодиодов, в боксе была для этого хорошая ниша.

Теперь обратите внимание на музыку. Амперметр реагирует на музыку, причем, чем сильнее звук, тем больше ток. Звук также управляются с брелка. Об этом в другой статье. О разных устройствах для железного коня можно почитать еще тут.

Наконец то стемнело и можно показать подсветку в темноте. Включаем питание, габариты. И вот так выглядит подсветка в темноте. Света достаточно, освещается даже асфальт вокруг велосипеда.

Подсветка велосипеда – не только предмет декора и привлекательная деталь, она решает вопросы безопасности движения. В темное время суток ярко светящиеся элементы велосипеда привлекут внимание водителей автомобилей, что позволит им своевременно скорректировать движение и не допустить ДТП. Поэтому многих велосипедистов интересует, как сделать подсветку на велосипед. Особенно это актуально, если велосипед используется детьми младшего и подросткового возраста.

Способы подсветки велосипеда и необходимые материалы

Для самых богатых и ленивых все элементы подсветки продаются в магазинах. Можно купить готовый комплект, закрепить на раму и колеса ленту, на ниппель – светящиеся колпачки, подключить к источнику питания и кататься. Но цены всех этих атрибутов явно завышены, тем более, когда отдельно взятые элементы стоят копейки и собрать их в общую рабочую схему для подсветки очень просто. Есть несколько способов, как установить светодиодную ленту или другие осветительные элементы:

использовать самоклеящуюся светодиодную ленту;
собрать гирлянду из отдельных светодиодов;
поставить для подсветки пластиковые неоновые трубки.

Последний способ применять не рекомендуется, неоновые трубки стоят недешево, непрактичны в условиях тряски и механических воздействий. Велика вероятность их разбить в процессе езды, к тому же они потребляют большое количество энергии.

Самый простой метод подсветить колеса или раму велосипеда – воспользоваться самоклеящейся светодиодной лентой.

Она легко приклеивается на поверхность рамы или обод колеса. Перед тем как наклеивать, нужно проделать ряд необходимых действий:

Тщательно протрите поверхность и обезжирьте ватой со спиртом.
Снимите с обратной стороны ленты защитную пленку, не более 10 см, по мере приклеивания снимайте дальше. Эта предосторожность необходима, чтобы лента не перепуталась и не склеилась, не прилипала к рукам и разным частям велосипеда.
Источник питания (батарейка 9 В) можно расположить под рамой в сумке для инструментов, соединив его проводами через переключатель с лентой.

Помните, что лента режется в строго указанных местах, обозначенных рисунком (поперечная линия с ножницами). Подключаются провода к источнику питания и между отдельными отрезками при соблюдении полярности «+» красный, «-» синий или черный.

Светодиодная лента с разъемом под батарейку 9 В

Провода припаиваются к соответствующим обозначениям на ленте «+» и «-».

Подсветка колес велосипеда, выполняемая своими руками, осуществляется аналогично, на обод таким же способом клеится лента. Но источник питания потребуется для каждого колеса отдельный. Батарейки надо крепить к осевой втулке, чтобы они вращались вместе с колесом, можно скотчем или хомутом.

Если вы хотите сделать долговечную подсветку на велосипед своими руками, используйте влагостойкую ленту марки IP65. Недостатком этого способа считается малая мощность батареи на 9 В, ее хватает на несколько часов. Можно использовать для подсветки рамы малогабаритные 12-вольтные аккумуляторы, но это дорогое удовольствие при ярком освещении.

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

медицинская прозрачная трубка (для катетера);
изолированный медный одножильный провод Ø 0.75 мм;
светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Но для надежности расчетов лучше купить диоды с точно известными параметрами. Чтобы не вдаваться в математические формулы и методики, вычислим параметры сопротивлений, используя онлайн-калькулятор (http://cxem.net/calc/ledcalc.php). Кроме значения необходимых резисторов он предоставляет схему подключения.

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
рассеиваемая мощность на светодиодах: 336 мВт;
полный ток, потребляемый всей схемой: 40 мА;
полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

Изготовление трубки

Отмеряем трубку по радиусу колеса.
Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

Спайка проводов, светодиодов и сопротивлений

Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

Как выбрать подсветку для велосипеда?

Среди велосипедистов бытуют, в основном, две причины для того, чтобы украсить байк чем-нибудь светящимся: во-первых, подсветка для велосипеда делает вас видимым на автомобильной дороге или на тротуаре в темное время суток, это поможет избежать аварии или предупредит пешеходов о вашем присутствии. И, во-вторых, яркие фонарики или светодиодная лента – это своеобразная кастомизация транспортного средства, которая выделит ваш байк среди остальных, придаст оригинальности и сделает так, чтобы вы и ваш велосипед точно запомнились окружающим. Ниже мы рассмотрим, какими способами можно украсить ваш байк, чтобы его было видно издалека в темное время суток. Итак, какая подсветка для велосипеда наиболее распространена на сегодняшний день?

Неоновые ленты или трубки;
Светодиодные элементы, как ленты, так и колпачки на ниппель;
LED подсветка колес.

Разберем их подробнее.

Неоновые ленты

Обычно их используют, размещая вдоль труб рамы или перьев байка, трубки легко сгибаются, принимая нужную форму. В продаже есть неоновые ленты разнообразных цветов. Это довольно яркий способ украсить байк, однако у него достаточно высокое энергопотребление. В комплекте с неоном обычно поставляется преобразователь, возможно, понадобится докупить батарейки. Приобрести их можно как в специализированных магазинах, так и заказать в интернете – для покупателей предоставляется большой выбор. Любители мастерить всё своими руками могут собрать схему самостоятельно. подсветка колес из неона обычно не делается.

Светодиодные ленты и украшения на ниппель

В плане потребления электроэнергии светодиод является, несомненно, победителем, плюс ко всему, вас порадует его низкая стоимость. Светодиодные элементы включают в себя такие детали как колпачки на ниппель, графические системы, фонарик светодиод и собственно сами ленты. Самые простой способ – это купить и прикрутить на ниппель светящиеся светодиодные колпачки, при движении велосипедных колес они будут создавать яркий круговой рисунок. Батарейки в них хватит как минимум на целый сезон, потому что когда байк неподвижен, светодиод, надетый на ниппель, потухает. Большой плюс почти всех светодиодных украшений для колес или спиц в том, что они водонепроницаемые, а значит ездить с ними можно и по лужам, и в дождь, и даже мыть байк, не снимая украшений. Колпачки на ниппель колес стоят совсем недорого, выпускаются в разных цветах и формах.

А вот графическая система – куда более сложная иллюминация, предназначенная тоже для колес. Ее особенность в том, что при движении на колесах формируется рисунок, который предварительно программируется светодиодами и создает эффект мультика.

LED подсветка

Эта подсветка лучше всего подходит для обода. Устанавливать придется своими руками, поэтому потребуются минимальные знания физики. Можно купить рулон ленты, разрезать на фрагменты и закрепить на ободах колес велосипеда, затем соединить в схему и подключить к аккумулятору. Элементы питания рекомендуется спрятать возле втулки в основании велосипеда, чтобы они был защищены от попадания влаги. Места соединений электрики необходимо обязательно изолировать термоклеем для безопасности. Подсветка колес готова.
