Промышленные подшипники для велосипеда

Очевидный момент, что бессмысленно выбирать раму будущего велосипеда «по стакану», т.к. обычно приорететнее оказываются более значимые её характеристики, например: низкий вес, материал или требуемая геометрия

Однако при скурпулёзном подходе будет не лишним обратить внимание и на конструкцию рулевого стакана в том числе. В этом случае логичнее всего выбирать раму со стаканом либо с изначально подготовленными скосами/фасками под запрессовку чашек рулевых (что будет заведомо правильнее и надёжнее в плане посадки на своём законном месте без люфта или зазора), либо же отдавать предпочтение раме со стаканом под интегрированную рулевую колонку как наиболее совершенного, продуманного и технически правильного решения, который прослужит верой и правдой долгие годы без необходимости частого обслуживания, регулировки или ремонта

При этом качественные и дорогие полуинтегрированные и стандартные рулевые так же заслуживают пристального внимания.

Однако стоит учитывать, что под разные стили и дисциплины катания будут более уместны те или иные рулевые механизмы, выигрывая своими неповторимыми преимуществами, несмотря на устаревшие стандарты и прочие недостатки. Так для прогулочных, дорожных, комфортных велосипедов и круизеров однозначно лидирует резьбовая рулевая колонка во всех её вариациях, поскольку только она позволяет регулировать высоту руля вместе с выносом в довольно широком диапазоне, обеспечивая тонкую настройку для идеального комфорта и персонального удобства посадки. В то же время для дёрта, экстрима, трюковых дисциплин или даунхила требуется повышенная прочность всех узлов и компонентов велосипеда, в том числе и рамы, и в таком случае резонно рассматривать рулевые стаканы размерностей не ниже 1.5″ дюйма или же конические (tapered). Во всех остальных случаях роль рулевого стаканы не столь существенна.

Стандарты кареток:

Чашки с подшипниками устанавливается в раму при помощи резьбового соединения. В зависимости от типа резьбы бывает English (одна часка с левой, вторая — с правой резьбой) и Italian (две чашки с правой резьбой). В картриджной евро-каретке вал является внутренней обоймой подшипников и не вынимается из промов. Устаревший стандарт, уступающий всем остальным.

2. Spanish (Испанка). Оптимальный вариант с точки зрения соотношения цены и качества. Вес конструкции небольшой. Посадочный размер под подшипник — 37мм. Подшипники или чашки запрессовываются в раму.

3. Mid. Отличаются от Испанки только посадочным размером. Он составляет 41 мм. Считаются более надежными, хотя и тяжелыми.

4. American (Американка). Шариковые подшипники кладутся в чашку и впрессовываются в раму. Промышленные подшипники запрессовываются в чашки. Считаются хуже, чем MID.

5. Bottom Bracket 30 (BB30). Новый стандарт. Внешний диаметр кареточного узла — 42 мм. В кареточный узел впрессовываются 2 промышленных подшипника.

6. Bottom Bracket Press Fit (PF30). Имеет две безрезьбовые нейлоновые чашки с подшипниками. Каретка производится под 30-миллиметровый вал. Внутренний диаметр кареточного стакана — 46 мм. Каретка выпускается как с внутренними, так и с выносными подшипниками (для Shimano Hollowtech II).

7. Bottom Bracket 90 (BB90). Аналог Испанки, но используется диаметр вала 24 мм.

8. Bottom Bracket 86 (BB86). Аналог MID. Каретка выпускается как с внутренними, так и с выносными подшипниками. Ширина стакана — 68 или 70 мм.

9. Bottom Bracket 92 (BB92). Аналог Bottom Bracket 86, но под ширину стакана 68 и 73 мм. На данный момент отзывы обо всех подшипниках стандарта Bottom Bracket — негативные. Причина — недостаточная толщина подшипников: они быстро изнашиваются. В современных BMX-рамах используются в основном Spanish и Mid каретки, стритовых MTB рамах — euro-стандарт, но чаще — Spanish и Mid.

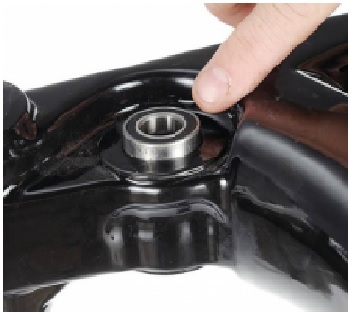

Как происходит установка рулевой колонки методом запрессовки?

Подавляющее большинство рулевых колонок устанавливается или сопрягается с рамой методом так называемой запрессовки. Что он из себя представляет? Запрессовка — это способ совмещения/сопряжения деталей друг с другом «в натяг», воздействуя на них с определённым равномерным внешним давлением. В результате правильной запрессовки обеспечивается надёжная работа всего механизма или узла в совокупности.

Рулевая колонка велосипеда чаще всего устанавливается в раму именно таким методом. Многие велосипедисты ошибочно полагают, что для проведения такой непростой процедуры достаточно воспользоваться молотком и «через деревяшку» буквально забить чашки рулевой в стакан рамы. Этот подход в корне неверный, так как при малейшей ошибке может стоит рамы (стакан может треснуть), или же повредить саму рулевую колонку, или же привести к неправильной установке и дальнейшему функционированию этого компонента. Для грамотной установки рулевой колонки велосипеда на своё законное место существует специальный инструмент под названием пресс рулевой колонки, представляющий собой стержень с двухсторонними насадками, которые упираются в чашки рулевой колонки с двух сторон стакана и равномерно, ровно и соосно утапливают чашки рулевой внутрь. Инструмент достаточно редкий в обиходе и досадно дорогостоящий, но при этом крайне необходимый для всех, кто хочет гарантировать правильность и долговечность рулевого механизма.

Совместимость рулевых стаканов и рулевых колонок велосипеда

Изначально рулевые колонки, в зависимости от своего типа, вставляются исключительно в совместимые с ними рулевые стаканы. На практике же вся разница сводится к двум типам рулевых стаканов рамы: обычному или же интегрированному

Важно запомнить, что два этих случая не совместимы между собой и под каждый необходимо подбирать рулевую колонку исключительно своего типа. Таким образом:

В интегрированный рулевой стакан рамы устанавливается только интегрированная рулевая колонка (is, integrated) и ничего больше.
Во все прочие стаканы (не интегрированные) можно установить рулевую колонку оставшихся форматов, а именно: резьбовую (threaded), безрезьбовую стандартную (threadless, aheadset) или же безрезьбовую полуинтегрированную (threadless, zaero stack).

Зная тип рулевого стакана рамы (один из двух перечисленных), совместимая рулевая колонка подбирается уже по размеру диметра отверстия трубы рулевого стакана и обычно не представляет никакой сложности. Искомый диаметр можно узнать либо из спецификации к своей раме (если таковая имеется); либо же измерив расстояние вручную, например штангенциркулем. В простом случае достаточно будет лишь подобрать рулевую колонку на основе полученных (стандартных) размеров стакана.

Однако бывают сложные случаи и различные исключения, когда можно установить рулевую колонку нестандартного или несовместимого размера в имеющийся рулевой стакан

Для этого существует золотое правило, с которым исключается ошибка: важно, чтобы размер рулевой колонки был равен диаметру стакана, или же был меньше. Только в этих случаях гарантируется установка и возможная совместимость

Если рулевая колонка в диаметре меньше отверстия стакана, то существуют специальные переходники для её установки, однако это больше относится к разряду нестандартных решений и подобных вариантов лучше избегать, подбирая рулевую в точности со стаканом рамы.

Для конического рулевого стакана чашки выбираются соответственно по отдельности, например: верхняя чашка будет диаметром 1.1/8″ дюйма, а нижняя чашка диаметром 1.5″ дюйма. Специальными переходниками так же можно установить в обычный рулевой стакан коническую вилку. В этом случае действует тот же принцип: рулевой стакан должен быть больше диаметра вилки. На данный момент есть возможность установки вилки с диаметрами трубы 1.1/8″(сверху)-1.5″(снизу) в рулевой стакан 1.5″ и даже в стакан 1.1/8″ при помощи специфических рулевых-переходников. Впрочем такой нестандартный подход несёт в себе мало практического смысла и не должен применяться в качестве повседневного.

Основные типы велосипедных трюков: с чего начать и к чему стремиться?

Большинство трюков рассчитано на велосипед типа BMX. Условно все маневры делятся на:

Для начинающих
Для продвинутых
Для опытных

Обучение трюкам стоит начать с кручения педалей: выполнять это нужно в прыжке, а при некоторой практике можно попытаться делать обороты. Лучший результат, который можно достичь в этом упражнении, — поворот передних и задних колес в одном прыжке.

После отработки кручения педалей переходим к повороту руля: с каждым прыжком стоит поворачивать руль на больший градус, но делать это нужно плавно, чтобы не перевернуться. Максимальное достижение – поворот руля на 180 градусов, возврат его в исходное положение – и все это за один прыжок.

Также можно попробовать убирать с руля руку или с педали ногу – не стоит выполнять это сразу, лучше постепенно отрывать все выше, но быть уверенным, что успеешь вернуть руку или ногу на место до приземления на землю. В противном случае можно получить серьезные травмы.

После постепенных тренировок можно достичь девяносто градусов при заносе в сторону рамы велосипеда. Это сложный трюк, так как требует одновременного разворота велосипеда и разных частей туловища – и все это снова в прыжке. Цель заключается в том, чтобы увидеть заднее колесо на максимальной высоте.

После отработки этих трюков можно переходить к предназначенным для среднего уровня дертов. Здесь выделяются поворот одной рукой с захватом седла другой в один момент, занос в сторону рамы на 180 градусов, поцелуй переднего колеса. Далее следуют трюки сложного уровня: разворот с велосипедом на 180 градусов, отпускание руля в воздухе, прыжок с хлопком руками за спиной, приземление без рук и ряд других действительно непростых «фишек». Но их не стоит тренировать до тех пор, пока не будет должным образом освоены трюки для новичков, ведь большинство продвинутых упражнений базируется на более легких.

Подводя итоги, можно сказать, что любителям спорта обязательно нужно попробовать себя с BMX, ведь велосипед такого типа не только отлично развивает тело, но и дает почувствовать, что такое настоящий адреналин.

Или возможно вам больше по душе невероятные трюки на даунхилл байке?

Сборка подшипников

Изображение ниже: Фрагмент сепаратора подшипника и конус подшипника.
В большинстве односоставных кареток применяются подшипники с сепараторами. Перед установкой убедитесь в правильности сборки подшипников, поскольку существует единственное правильное расположение сепаратора. Рассмотрите сепаратор. Он удерживает, как бы “цепляет” шарики. “Вогнутая” сторона сепаратора должна быть обращена к конусу. Если есть сомнения, как устанавливать подшипник, то совместите конус с сепаратором и вращайте конус рукой. При правильном положении сепаратора вращение будет плавным. Если сепаратор перевернут, то он будет тереться о конус. Тогда переверните его и выполните проверку заново.

1. Если чашки ранее демонтировались, их необходимо установить обратно. Для этого воспользуйтесь инструментами HHP-2 и BBP-1.
2. Установите конус со стороны звезд.

3. Набейте подшипник смазкой.
4. Приложите подшипник к конусу со стороны звезд. Проверьте правильность расположения сепаратора. Шарики должны соприкасаться с конусом.
5. После установки подшипника проденьте ось шатуна через кареточный стакан. Установите подшипник с противоположной стороны и закрутите регулировочный конус. Он имеет левую резьбу, поэтому ввинчивайте его против часовой стрелки.

6. Установите шпоночную шайбу и контргайку.

Как снять каретку

Процесс снятия не такой уж трудный, как описывают в книгах либо других источниках. Для начала следует снять с оси каретки оба шатуна. Затем нужно удалить всевозможные загрязнения. Снимать ее необходимо с левой стороны, где отсутствуют звездочки. На некоторых моделях может присутствовать стопорная гайка. Для того, чтобы ее отвернуть, необходимо использовать специальный ключ. Гайка имеет правую резьбу. Иногда придется приложить достаточно усилий для того, чтобы осуществить данную операцию. Отворачивать нужно аккуратно, не допуская срыва ключа. Затем нужно взять специальной формы ключ и вставить его в пазы. Из рамы нужно выворачивать левую чашку-адаптер разводным ключом. Желательно иметь рукоятку подлиннее. Легким движением руки вынимается чашка. Правая чашка выворачивается аналогичным способом

Меры предосторожности также необходимо соблюдать. Совсем немного времени придется потратить, чтобы снять каретку

Из разобранного узла достаются подшипники. Удалить все загрязнения можно тряпочкой, а промыть детали необходимо в каком-либо растворителе. Сборка и установка узла осуществляется в обратном порядке. Не ко всем видам подходит эта процедура. Перед тем, как ее осуществлять, желательно узнать более подробно о конструктивных особенностях установленной каретки. Если не хватает опыта и времени, лучше доверить эту работу мастерам в специализированных сервисных службах.

Какие бывают керамические подшипники

1. Полностью керамические — на велосипедах применяются крайне редко из-за дороговизны.

2. Смешанные — из керамики сделаны только шарики. Внешнее и внутреннее кольца с дорожками изготавливаются из стали. Сепаратор синтетический. Наиболее распространенный вид, применяемый в велосипедах.

3. Насыпные, где используют только керамические шарики.

4. Подшипники скольжения — применяются в роликах заднего переключателя.

Характеристики керамических подшипников

Характеристики керамических подшипников впечатляют. Они могут работать при высоких температурах до 800 °C, соответственно повышается скорость работы – до 12000 об/мин. Керамика не подвержена коррозии, а также агрессивным кислотным и щелочным средам. Керамика начинает реагировать с отдельными типами сред только при температурах выше 1000 °C, что выше рабочей температуры подшипника.

В отдельных областях, где применение керамических подшипников особенно актуально из-за очень важной характеристики керамики, которой она обладает — это низкий коэффициент теплового расширения (по сравнению со сталью этот показатель меньше в 3-5 раз). По весу выигрыш керамики составляет 40%

Другие преимущества: данный материал не магнитится, не пропускает электричество, у нее выше упругость и твердость. Все характеристики керамики имеют преимущества над сталью.

Все это конечно впечатляет, но надо ли применять такие высокие технологии на велосипеде? Если разобраться, то фактически выигрыш получается только в весе. Остальные преимущества керамики над сталью, такие, как стойкость к агрессивным средам или высокая рабочая температура на велосипеде совсем не нужны. Устойчивость к коррозии является большим плюсом.

Но, в большей мере это относится к подшипникам, изготовленным полностью из керамики, смешанные все равно подвержены коррозии. К тому же конструкции современных стальных подшипников имеют пыльники, которые надежно защищают шарики от грязи и влаги, а смазка внутри предотвращает коррозию. Периодичность чистки и стальных и керамических подшипников одинаковая.

Шарики из керамики под нагрузкой меньше деформируются — это дает меньшие потери энергии и меньшее тепловыделение. Сопротивление качению также ниже. Но, это выигрыш всего на 1%, такой незначительный, что его трудно заметить выигрыш, что его практически не заметишь. А вот основным недостатком подшипников из керамики является их высокая цена.

В итоге

Характеристики керамических подшипников отличные, но относительно именно велосипеда они блекнут, когда дело касается практичности и экономии средств. Керамика не может в полной мере раскрыть свои качества на велосипеде, а платить большие деньги за тот малый процент практического преимущества не хочется, особенно, если ты не ставишь рекорды, а просто используешь велосипед по назначению.

Еще почитать на эту тему:

ABS для велосипеда Slidepad. Slidepad является интеллектуальной системой распределения тормозного усилия между передним и задним тормозом. Система исправляет ошибки, которые совершает велосипедист…

Оригинальные решения в велосипеде. Ретродирект — оригинальный и нестандартный способ переключения передач для велосипеда. Впервые её применили на велосипеде Hirondelle Retro-Direct, который выпускался 20-х годах…

Титановые компоненты велосипеда. Титановые компоненты как правило устанавливаются на велосипеды профессионалов. Конструкции изготовленные из титана отличаются малой усталостью материала…

Карбон в производстве велосипедов. Основу карбона составляют углеродные нити толщиной от 0,005 до 0,015 мм диаметром. Они обладают большой продольной прочностью и разорвать их очень трудно…

Стандарты соединений каретки и шатунов

SQR — под квадрат. Наиболее распространенное соединение. Данный стандарт выпускается практически всеми велопроизводителями. Вал и шатун соединяются при помощи болта за счет рожкового ключа либо шестигранника. Концы вала выполнены в форме конуса квадратного сечения. Дабы снять шатун с вала каретки, необходимо вооружиться специальным съемником для шатунов. Каретки с соединением SQR являлись раньше стандартом в горном велосипеде, однако практически все модели начального уровня также комплектуются ими.
Octalink — стандарт Shimano. Являет собой картриджную каретку с круглым валом. Соединение шлицевое. Это позволяет выпускать узел с полым валом большего диаметра, тем самым достигая снижения веса и повышая жесткость вала, в сравнении с соединением под квадрат. Ныне выпускается для велокомпонентов линеек LX и Deore. Для кареток с данным стандартом подходят исключительно системы компании Shimano.
Hollowtech II — для Saint, XT и XTR. Hollowtech II оснащен интегрированной системой каретки и шатунов, монтирование которой осуществляется со стороны правого шатуна. Данный стандарт был специально разработан для Shimano Saint, XT и XTR. Система уменьшает количество составляющих частей, что в свою очередь заметно снижает вес, повышает жесткость и увеличивает срок эксплуатации. Помимо Shimano, этот стандарт использует в своих компонентах и производитель hi-end, для XC, DH и FR, которые имеют полную совместимость.
Giga X Pipe (GXP) — аналог Hollowtech II. Данная каретка оснащена схожей системой крепления с Hollowtech II. Единственное отличие — производитель (компания Truvativ) и несовместимость шлиц с оригиналом Hollowtech II. К группе GXP относятся следующие системы — Stylo, Noir.
ISIS Drive — шлицевой стандарт. ISIS Drive поддерживается производителями — Race Face, Bontrager, Truvativ, FSA, Stronglight и Chris King. Представляет собой шлицевой стандарт, по надежности который может сравниться с Octalink. Однако из-за разного количества шлицов данные стандарты несовместимы.
Howitzer — экстремальная новинка. Howitzer является относительно новым стандартом, который имеет в своем распоряжении внешние подшипники и отдельную ось. Схож с ISIS Drive. Применяется в производстве экстремальных велосипедов.

Подшипники скольжения

Конструкция такого подшипника представляет собой пару трущихся материалов, у которых низкий коэффициент трения (сталь/бронза, металл-полиэтилен и другие).

Со временем, материал, который мягче истирается и возникает люфт и деталь требует замены (как правило ее конструкция предусматривает замену). Подшипники скольжения используются в конструкциях недорогих педалей, и роликов заднего переключателя. Такие подшипники требуют регулярной переборки и замену изношенных элементов.

Подшипники качения

Подшипники качения изготавливаются из двух деталей с дорожками качения и телами качения, как правило шарики, иногда с сепаратором, отделяющем друг от друга тела качения и удерживающим их на равном расстоянии, а также направляющий их движение. В отдельных случаях дорожки качения располагают непосредственно на самом валу поверхности корпуса детали.

Подшипники качения используют в узлах с большой нагрузкой, не допускающих люфта: каретка, втулка, рулевая колонка, педали, шарниры задней подвески. Еще такие подшипники могут применять в роликах заднего переключателя или в других компонентах высокого уровня.

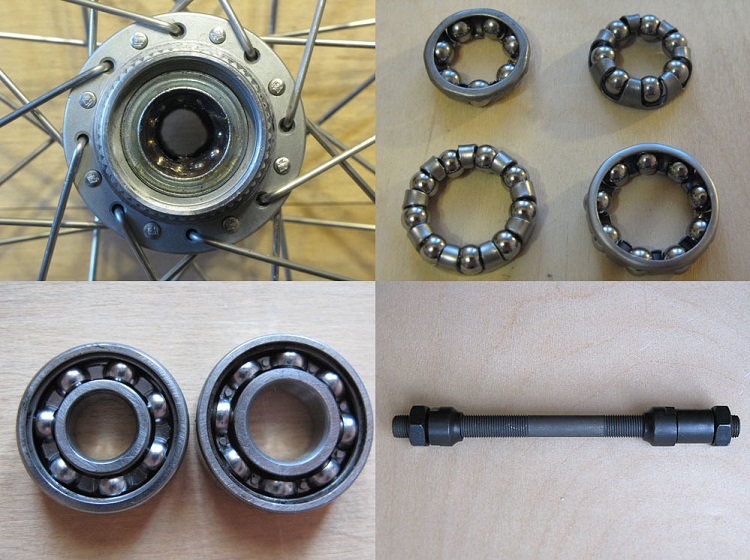

Подшипники для велосипеда

Подшипники качения для велосипеда бывают двух видов — насыпные («конус-чашка»), а также промышленные (неразборные («картриджные»)). Каждый из видов имеет преимущества и недостатки. Насыпные («конус-чашка») — это набор шариков, которые катятся по чашке, съемной или запрессованной в корпус детали. Шарики прижимаются к чашке конусной гайкой.

Промышленные подшипники представляют собой не разборный узел с двумя кольцами, между которых катятся шарики. Такие подшипники запрессовывается в посадочное место и при необходимости могут быть заменены. Обычно они нерегулируемые. В обоих видах промышленных подшипников могут применяться сепаратор, создающий интервал между шариками и удерживающий их от высыпания.

Преимуществами насыпных подшипников является простота и возможность их регулировать. Последнее качество также является и недостатком, так как возможность регулировки обязывает делать ее регулярно. Регулировка осуществляется при помощи конусной гайки — при помощи нее подбирается прижимное усилие.

При слишком слабом усилии у подшипника появляется люфт, а при слишком сильном колесо плохо прокручивается, что приводит к плохому накату и быстрому износу втулки

В длительных поездках на велосипеде простое устройство насыпных подшипников имеет важное значение — там нечему ломаться, если только треснет корпус втулки

В промышленных подшипниках регулировка как правило не требуются. У втулок с промышленными подшипниками хорошая накатистость, хотя и у насыпных при правильной настройке не хуже. Недостатками промподшипников являются более высокая цена и то, что если он все таки выйдет из строя, то нужна только его замена.

В случае попадания в подшипник грязи, полноценно его промыть проблематично. В этом плане у насыпных подшипников полное преимущество — даже в полевых условиях их легко промыть и смазать.

Керамические подшипники

У отдельных подшипников шарики или кольца, или и то и другое могут быть выполнены из керамики. Отдельная статья Керамические подшипники в велосипеде

Еще почитать на эту тему:

Про велосипедные спицы. Спицы на колесо велосипеда должны быть из нержавеющей стали. Она прочная и не подвержена коррозии. Недорогие колеса собирают на хромированных или оцинкованных спицах…

Хорошие обода для велосипеда. Сейчас обода производятся методом экструзии – полурасплавленный металл подают под давлением через отверстие с формой поперечного сечения обода. Полученный профиль сворачивают кольцом…

Колёса и покрышки для грунта. Когда колесо катится по грунту, деформируются и грунт и шина. Из-за этого увеличивается сила сопротивления качению и соответственно добавляется впустую потраченная работа…

Размеры и диаметр кареток

Производители рам и велосипедных компонентов соблюдают различные стандарты при производстве, в том числе в отношении размеров. Вследствие этого между деталями нередко отмечается несовместимость. Для горного велосипеда обычно применяются два стандарта — 68 и 73 мм. Большинство типов кареток, к счастью, выпускается для обоих стандартов. Но, несмотря на это, следует быть внимательными при покупке, чтобы не пришлось нести в магазин и обменивать каретку на действительно подходящую. Например, в горном велосипеде используются такие стандарты (длина оси): 110 мм; 113 мм; 118,5 мм; 122,5 мм и 128 мм. Выбор длины оси каретки зависит непосредственно от длины кареточной трубы рамы велосипеда, количества звезд и типа системы.

Недостатки промподшипников

Сложность обслуживания. Промышленные подшипники изготавливаются в виде единого картриджа, а боковины обычно закрыты пыльниками, поэтому их нельзя полностью разобрать и прочистить. Хотя такой подшипник и способен отработать до полного износа в родной заводской смазке, при недостатке или загрязнении смазывающего вещества вряд ли получится что-либо сделать, особенно в «полевых условиях»
Неремонтопригодность. Изношенный промышленный подшипник невозможно восстановить и отремонтировать. Даже если в нем раскололся/вылетел всего один шарик, лопнуло кольцо или потерялся пыльник, потребуется полная замена.
Высокая цена. Стоимость качественных промышленных подшипников доходит до нескольких тысяч рублей, а комплекты от известных брендов для профессиональных видов спорта и вовсе стоят дороже некоторых велосипедов. Несмотря на то, что подшипники не требуют частой замены (средний накат составляет от 10 до 20 тысяч километров), такой ремонт сильно бьет по карману.
Лишний вес. Промышленные подшипники в среднем весят несколько больше своих насыпных собратьев. Несмотря на то, что для большинства велосипедистов разница в несколько десятков грамм и кажется незначительной, опытные спортсмены, стремящиеся сделать свой снаряд как можно легче, не радуются лишнему бремени. В последнее время в подшипниках все чаще находит применение керамика, что позволяет нивелировать эту разницу. Однако керамические и керамико-металлические подшипники весьма дороги.
Сложность подбора подшипников нестандартного размера и форм-фактора. В современных велосипедах обычно используются стандартные компоненты, однако некоторые разновидности подшипников бывает найти достаточно сложно. Поиск необходимых запасных частей в таком случае занимает значительное время и сопряжен с дополнительными затратами.

Регулировка подшипников

Основная суть регулировки подшипников – обеспечить их свободный ход, но без люфта. Это может быть достигнуто следующим образом: в начале процедуры регулировки необходимо оставить небольшой люфт, затем слегка усиливать затяжку то тех пор, пока люфт не исчезнет. При интенсивной эксплуатации подшипники, чашки и конусы могут изнашиваться – на них появляются выбоины. В этом случае плавная регулировка не представится возможной. Если каретка правильно отрегулирована, но при вращении внутри каретки образуется абразив, то это значит, что конусы и чашки изношены и должны быть заменены.

Начните с ослабления контргайки. Затягивайте регулировочный конус против часовой стрелки до тех пор, пока он не упрется в подшипник, затем открутите его на 1/4 оборота назад.
Затяните контргайку.
Возьмитесь за шатун и пошатайте его, чтобы проверить наличие люфта. Если он присутствует, ослабьте контргайку и слегка затяните регулировочный конус. Обратно закрутите контргайку и выполните проверку снова.
Повторяйте процесс проверки и затяжки конуса до тех пор, пока ощущается люфт.

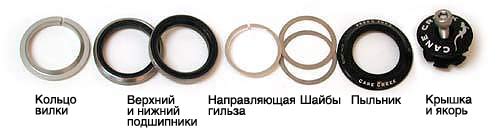

Разница рулевых колонок и производители

При кажущейся простоте и однотипности устройства такого узла как рулевая колонка, представленные варианты на рынке отличаются друг от друга, притом иногда весьма существенно. Но на что может влиять рулевая колонка велосипеда в конечном счёте и какие параметры значимы? Среди всех известных производителей у данного велосипедного узла имеют значение:

Вес. Достаточно значимый параметр, который в конечном счёте оказывает влияние на конечную массу всего велосипеда. В гоночных и скоростных дисциплинах актуален минимальный вес для придания максимального ускорения и динамики, тогда как в экстримальных дисциплина дёрта или даунхила нужна максимальная прочность и вес не играет решающей роли. Обычно колеблется в пределах 100 граммов за рулевую в сборе.
Тип используемого подшипника. Подшипники могут быть просто насыпными, могут быть помещены в сепаратор или же быть запрессованными в отдельный закрытый корпус (промышленные подшипники). Так же не последнее значение имеет материал, из которого изговлены подшипники, влияющий в первую очередь на долговременное сохранение первоначальных характеристик.
Материал чашек, пыльников и т.п. Различные материалы обеспечивают разные характеристики, которые в конечном счёте сказываются на плавности хода, долговечности, сопротивляемости ударным нагрузкам и т.п

Под различные стили катания следует обращать пристальное внимание на используемые материалы, чтобы получить необходимую сбалансированную рабочую характеристику узла в целом. Чашки могут быть изготовлены из: из нержавеющей стали; из алюминия; из титана; из карбона; из пластика; из различных сплавов и полимеров; из различных комбинаций материалов

Точность подгонки компонентов друг к другу. От этого параметра зависит долговечность рулевой колонки в целом, без необходимости обслуживания. А так же от качественного соответствия выигрывает плавность хода и неприхотливость повседневной эксплуатации.
Дизайн. Тонкий индивидуальный момент, который хоть и не оказывает никакого влияния на практические характеристики рулевой, но при этом зачастую остаётся «последним словом» в выборе данного компонента. Иногда излишне яркое, кричащее и чрезчур изощрённое исполнение видимых глазу внешних чашек может оттолкнуть от приобретения, несмотря на превосходные характеристики (или наоборот). А иногда рулевая колонка приобретается исключительно «в цвет» рамы.
Различные индивидуальные технологические решения того или иного производителя. В таком узле как рулевая колонка казалось бы сложно придумать что-то инновационное, однако некоторые производители: используют уникальное сочетание материалов для достижения определённых характеристик изделия; или же например запатентованное решение от Cane Creek с возможностью регулировать угол наклона поворотных полусферических чашек в некотором диапазоне под названием Angleset, а так же другие аналоги от прочих производителей с регулируемым углом наклона чашек.

Производителей рулевых колонок существует немало, однако среди всего многообразия выделяются лишь некоторые, зарекомендовавшие себя высоким качеством, ответственным подходом к изготовлению и многолетней репутацией среди велосипедистов. Из таких брендов достойны внимания следующие: Acros, Blackspire, Cane Creek, Campagnolo, Chris King, FSA, Hope, Reset, Ritchey. Особенно заслуживают внимания те, которые знамениты многолетней историей в изготовлении исключительно рулевых колонок, например фирма Chris King выделяется ручным процессом изготовления и проектирования каждой рулевой колонки в сборе, включая этап тщательной предпродажной проверки каждого изделия.

Какие типы велосипедов подходят для трюков?

Рассматривая основные типы двухколесного транспорта, можно выделить:

Основные виды: горный, гибридный, туристский, прогулочный, шоссейный
Узкоспециализированные виды: трековый, фиксед, синглспид, чоппер, BMX, складной, тандем

Именно BMX – лучший вариант для любителей экстрима, так как велосипеды такого типа имеют ряд целенаправленных преимуществ:

Предназначены для грунтовых и асфальтированных поверхностей
Опытные и физически развитые люди могут кататься по перилам, парапетам и прочим местам, которые не доступны для обычных велосипедов
Небольшой размер обеспечивает маневренность и контроль
Прочная рама и вилка разработана специально для постоянных нагрузок, падений – прочная конструкция из качественных материалов
Утолщенные дропауты на вилке и перьях рамы помогают надежнее закрепить колеса
Наличие пег на осях колес позволяют выполнять разнообразные трюки (уличные или в флэтленде)
Передаточное отношение звезд обеспечивает максимальную скорость, для конструкции таких параметров
Трехкамерные ободки помогают избежать повреждения колес
Широкое основание педалей и шипы на них направлены на хорошее сцепление с обувью
Многие BMX оснащены гироротором – эта деталь позволяет вращать раму вокруг руля (или руль вокруг рамы) без риска спутывания тормозных тросов

Таким образом, эти велосипеды по всем характеристикам предназначены для экстремальной езды и выполнения трюков.

Но помимо BMX, для ряда трюков удобно использовать:

Горные двухподвесные велосипеды. При выполнении трюков в основном используются для прыжков в высоту – хорошая амортизация обеспечивает комфортное приземление. Такой тип двухколесного транспорта минусов как таковых не имеет (разве что сложно долго крутить педали), но его маневренности недостаточно для сложных трюков
Велосипеды-внедорожники. Не предназначены для выполнения трюков, но с ними легко брать препятствия типа бордюров и парапетов. Существенный недостаток – отсутствие амортизаторов на типе «регид» — любое сильное приземление может привести к травме
Гибридные. Такой тип совместил в себе наличие широкой покрышки, амортизаторов, оптимальным является использование в условиях города, но при отсутствии опыта и на гибридном велосипеде можно отрабатывать свои первые трюки

Но решив заняться экстремальным велоспортом, стоит сразу присмотреть Bicycle for Moto eXtreme, так как на нем удобнее всего тренироваться, преодолевая препятствия и совершая прыжки. К тому же именно на специализированном велосипеде уменьшается риск травм.

Подшипники для велосипедов

Подшипники присутствуют во всех узлах велосипеда, которые вращаются или поворачиваются вокруг оси. Они находятся в переключателях скоростей, амортизаторах, ступицах колес, рулевой колонке и каретке. Выход из строя любого из этих подшипников немедленно отражается на ходовых качествах велосипеда и может привести к еще более серьезным поломкам, потере управления и, как следствие, авариям и травмам. Поэтому владельцам велосипедов приходится уделять внимание подшипникам – их периодическому осмотру, смазыванию и, при разрушении или высоком уровне износа, замене на новый – отдельно или в составе соответствующего узла.

Ступицы колес

Ступицы (втулки) – это центральная деталь колеса, которая вращается вокруг неподвижной оси на подшипниках. Как правило, при выходе из строя велолюбители заменяют передние и задние втулки целиком, так как без специального инструмента разобрать их довольно трудно. Однако для тех, кто серьезно занимается велоспортом или велотуризмом, нередко самостоятельно занимаются обслуживанием втулок колес.

В дешевых и устаревших моделях в ступицах обычно используются насыпные подшипники. Они представляют собой набор шариков, размещенных внутри втулки колеса в специальном расточенном желобке (канавке), по которому они, прокручиваясь и перекатываясь, создают опору при качении. Втулки с такими подшипниками требуют своевременной очистки, смазки и переборки – как правило, в начале и в конце велосезона или же перед продолжительными велопутешествиями.

Насыпные подшипники при всей их дешевизне и простоте предназначены не для всех стилей езды. От прыжков и ударных нагрузок такие подшипники разбиваются.

Закрытые промышленные подшипники встречаются в дорогих моделях велосипедов, особенно, предназначенных для экстремальных нагрузок – BMX и т.п. Такие подшипники не требуют регулярного обслуживания и весь срок эксплуатации (20-30 тыс. км) могут откатать на заводской смазке. Благодаря низкому трению такие подшипники отличаются очень хорошим накатом колес, а их нагрев минимален даже при поездках на большие расстояния. Конструкция подшипника сводит к нулю возможность температурного заклинивания.

Каретка

Велосипедная каретка — узел, который соединяет раму с ведущими звездочками и педалями. Она чаще всего подвергается воздействию воды, пыли и грязи. Каретка бывает как открытого, так и закрытого типа.

Каретки первого типа, характерные для старых и бюджетных моделей, нуждаются в периодической очистке и смазке. Закрытые каретки, применяемые в более дорогих горных велосипедах, гораздо лучше защищены от коррозии, попадания грязи и влаги и обычно не требуют повторной смазки. В их конструкции используются радиально-упорные промышленные подшипники. Как правило, их устанавливают парами — по одному с каждой стороны рамы. Однако бывают и модели с четырьмя подшипниками, чтобы распределить нагрузку и противостоять торсионному износу. Промышленные подшипники устанавливаются в каретку прессованием, а извлекаются специальным инструментом – съемником. Такие работы возможны только в условиях оборудованной мастерской.

Втулки педалей

Конструкция педалей велосипеда очень напоминает втулку переднего колеса. Вместо спиц на ней закрепляется платформа под ногу велосипедиста, а на ее оси имеется резьба, при помощи которой она крепится к шатуну.

В зависимости от назначения и ценовой категории велосипеда, педали могут быть классической разборной конструкции, монолитные платформы или контактные с креплением для велообуви. Во всех случаях на оси педали могут использоваться как насыпные и сепарированные, так и промышленные закрытые подшипники. Если речь идет о велосипедах, используемых для тяжелых условий катания, прыжков и трюков (BMX, фрирайд и даунхилл), то экспертами велоспорта рекомендуется использование только промышленных подшипников.

Рулевая колонка

Рулевая колонка, ответственная за управление передним колесом велосипеда, в процессе эксплуатации подвергается ударным и вибрационным нагрузкам, так что за исключением дешевых детских моделей ее конструкция довольно сложна и включает верхнюю и нижнюю чашки с подшипниками, упорными кольцами, пыльниками и якорем. Все это служит одной цели: позволить рулевой трубе свободно поворачиваться в рулевом стакане.

На старых и недорогих велосипедах в основном используются классические резьбовые колонки, которые могут быть при необходимости разобраны велолюбителями самостоятельно с заменой любого из компонентов. Тогда как в современных моделях устанавливают безрезьбовые или неинтегрированные колонки, в которых чашки и подшипники запрессовываются в рулевую трубу. В таком случае самостоятельная разборка, обслуживание и ремонт гораздо сложнее.

Велосипедные подшипники, работающие в рулевой колонке, относятся к категории сепарированных шариковых подшипников. Они имеют специальную конструкцию – без внешнего и внутреннего колец. Шарики удерживаются сепаратором сложной конфигурации. Такие же сепарированные подшипники могут устанавливаться и в других узлах велосипеда – шарнирных узлах амортизатора и роликах переключателя.

Полная подвеска

В конструкции велосипедов с полной подвеской также присутствуют подшипники, которые предназначены для подвижного сочленения заднего колеса с рамой. В самом простом случае в таком узле используется всего один подшипник, но на рынке есть множество других вариантов и конструкций.

Промышленные подшипники для велосипедов

Итак, промышленные подшипники закрытого типа устанавливаются в основном на велосипеды для агрессивной езды по пересеченной местности, а также в модели, используемые профессиональными спортсменами. В этих случаях сравнительно высокая цена по сравнению с насыпными или сепарированными подшипниками не имеет никакого значения, так как на первый план выходят такие преимущества, как низкий уровень трения и нагрева, а также высокий уровень надежности и долговечности.

В моделях высокого ценового сегмента для любительского использования также можно нередко встретить промышленные подшипники. Продвинутые велолюбители самостоятельно «апгрейдят» свои велосипеды для агрессивной езды или трюков, пользуясь тем, что они имеют модульную конструкцию и позволяют устанавливать широкий перечень совместимых комплектующих.

Производители велосипедов и запчастей к ним обычно предлагают собственный ассортимент подшипников, подходящих для их моделей. Как правило, сам велосипедный бренд не занимается выпуском таких подшипников, пользуясь контрактными производителями разного уровня. Например, подшипники под своим брендом или наборы подшипников выпускают такие производители велосипедов как Norco, Chosen, Cannondale и многие другие.

Также не менее известные производители компонентов для велосипедов также имеют свои линейки промышленных подшипников для каретки, рулевой колонки, втулки переднего колеса, педалей и т.п. Достаточно упомянуть ассортимент Shimano, TBS, SRAM.

Специалисты компании «Подшипник.ру», ведущего поставщика промышленных подшипников в России, считают, что расценки на такие подшипники могут значительно превышать их аналоги, поставляемые не для спортивных принадлежностей, а для промышленного оборудования. Кроме того, в российских регионах найти в продаже такие подшипники порой бывает непросто.

Например, аналоги подшипников Cannondale 6802 для рулевой колонки (однорядный шариковый радиальный подшипник внутренним диаметром 15 мм, наружным диаметром 24 мм и шириной 5 мм с уплотнениями с обеих сторон) производят такие известные западные бренды как SKF (под индексом 61802-2RS1), FAG (61802-2RSR), NTN (6802LLU), NSK (6802DD), Timken (61802-2RS) и Koyo (6802-2RSP).

Еще один пример – подшипники для педалей TWN 607RS (однорядный шариковый радиальный подшипник внутренним диаметром 7 мм, наружным диаметром 19 мм и шириной 6 мм с уплотнениями). Он также есть в ассортименте Koyo (607 2RS), SNR (607EE), SKF (607-2RSH), а также многих других брендов – Craft, FBJ, Kinex, FLT, ZKL, EZO и т.п.

По словам специалистов «Подшипник.ру», от велолюбителей нередко поступают заявки на радиальные шарикоподшипники 6902 (61902) и 6904 (61904). Чтобы предотвратить загрязнению пылью и песком, а также вымывание смазки, обычно выбирают модели с металлическими или резиновыми уплотнениями (соответственно, металлические обозначаются индексами ZZ или 2Z, резиновые — 2RS, 2RS1, 2RS2, 2RSR) и смазкой, нанесенной в заводских условиях. Такие подшипники обычно ставятся в каретки педалей, ступицы колес, рулевые колонки или заднюю подвеску некоторых моделей и отличаются долгим сроком службы и способностью выдерживать ударные нагрузки.

Эти подшипники нет необходимости искать в спортивных магазинах – они всегда есть на складе в компаниях, торгующих промышленными подшипниками. Кроме того, они рассчитаны на более жесткие условия эксплуатации, так что будут служить гораздо дольше, чем фирменные подшипники от велобрендов.

Подшипники для велосипеда

В далеких семидесятых очень популярной была песенка, которая начиналась так:

Ее напевали все, особенно те, кто крутил ногами педали велосипеда. Знаменитые изделия ХВЗ, ПВЗ (Харьковского велосипедного завода, Подольского велосипедного завода). Они пользовались спросом, как в городе, так и в сельской местности, да ещё и купить их было непросто. Постепенно, с развитием автомобильной промышленности велосипеды потихоньку ушли в тень. Но человечество, наконец, стало понимать, что машина, хоть и удобное и быстрое средство передвижения, но она не заменить тихой прогулки по дорожкам парка или пригородного леса. Во многих городах выделены специальные дорожки для велосипедов, появилось большое количество велосипедов на прокат. Но лучше, конечно, иметь свой.

Моделей велосипеда изобретено много. Это и спортивные велосипеды, позволяющие профессионально заниматься велоспортом; и внедорожники, на которых можно ездить по пересечённой местности, например, по лесным тропкам; для асфальта, на которых можно ежедневно ездить на работу и в выходные прокатиться семьей в парке. Естественно, как и все механизмы, они иногда ломаются.Наиболее частые поломки случаются по вине выхода из строя подшипника.

Подшипник как один из элементов велосипеда.

Подшипники бывают как подшипники качения, так подшипники скольжения. В велосипедах стоят подшипники качения. Это изделие, которое состоит из двух колец, верхнего и нижнего, самих тел качения, т.е. шариков или роликов, и сепаратора, который разделяет это тела качения и не дает им сбиться в одну сторону. Бывают изделия и без сепараторов, но это специальные и встречаются они гораздо реже. Как разновидность, эти изделия бывают открытыми, тогда их нужно периодически осматривать, очищать от загрязнения и смазывать. У них есть свои преимущества. Но в основном они ставятся на велосипеды недорогих моделей. Есть закрытые с одной стороны и с двух сторон. Причем закрываться могут как металлическими шайбами, которые не касаются боковой поверхности, так и из специальной синтетической металлорезины. Такие подшипники ставятся на более дорогие модели.

Вот эти изделия в велосипеде присутствуют во всех узлах, которые вращаются, поворачиваются или делают другие движения. Они находятся в разных переключателях, в амортизаторах, втулках колес, рулевой колонке, каретке. Если подшипник выходит из строя, это можно понять по тому, что деталь начинает или болтаться или наоборот, ее заклинивает. Тогда нужно делать разборку и смотреть подшипник. Обычно подшипник просто меняют на аналогичный.

Подшипник каретки велосипеда

Каретка это такой узел, который соединяет раму со звездочками и педалями. Это как двигатель в автомобиле. Каретка бывает как открытого, так и закрытого типа.

Обычно вся грязь и вода летит на этот узел и подшипник должен быть защищен от неё и смазан. Если стоит изделие бюджетного варианта, т. е. открытый, за ним нужен уход, периодическая очистка и смазка. Но и замена при необходимости.

Каретка велосипеда с подшипником открытого типа

Для более дорогих велосипедов, например горных, применяются закрытые каретки. Они пользуются большей популярностью, так как закрыты от попадания грязи и влаги, меньше покрываются коррозией.

Каретка велосипеда с подшипником закрытого типа

Но он не ремонтируется, а сразу при выходе из строя подлежит замене.Подшипник открытого типа выглядит так. Сразу видно, что он требует постоянного ухода.

Закрытые же ставят на более дорогие виды велосипедов, они служат дольше, смазки повторной практически не требуют. По типу – радиально-упорные.

По виду каретки подразделяются на:

Euro (считается более устаревшим видом);
Spanish (более надежный, отличное соотношение цена – качество, посадочный d = 37 мм);
Mid (более надежный, посадочный d =41 мм);
American (запрессовка подшипника через чашку);
Bottom Bracket 30 (BB30) (посадочный d =42 мм, более совершенный вид, используются 2 подшипника в запрессовке);
Bottom Bracket Press Fit (PF30),(2 чашки, посадочный d =46 мм);
Bottom Bracket 90 (BB90) (современный аналог Spanish, но d =24 мм);
Bottom Bracket 86 (BB86) (современный аналог Mid, S стакана – 68 или 70 мм);
Bottom Bracket 92 (BB92) (как и предыдущий, но качество всех Bottom Bracket не самое высокое, подшипники для них быстро выходят из строя)

Детали для Shimano Hollowtech.

Подшипники для втулок велосипеда

Втулка – это фактически главная часть в велосипеде, без неё невозможна поездка. Ну как автомобиль без валов. И автомобиль и не едет. Чем лучше работает втулка, тем лучше работает двухколесный (в основном) друг. Работа втулки зависит, естественно, от подшипника. Причем по выбору втулок каждый ориентируется по своим пристрастиям. Они изготавливаются из:

Сплава алюминия, специально упрочнённого, что дает преимущество в весе и защите от коррозии;
Из стали, они дешевле;
Из титана, но это для дорогих марок велосипедов, например Shimano XTR.

По назначению бывают передними и задними. Соответственно, передняя втулка находится на переднем колесе, задняя на заднем. Передняя втулка имеет простую конструкцию, отвечает только за вращение переднего колеса.

Передняя втулка для велосипеда

Задняя втулка немного сложнее, так как кроме обеспечения вращения колеса, она служит основанием для кассеты.

Для задней и передней втулки подшипники бывают двух видов, открытые и закрытые. Открытые, как сообщалось выше, более дешёвые, быстро выходят из строя и требуют смазки и ухода.Закрытые устанавливаются по 2 штуки на каждую втулку, не требуют частой смазки и ухода, универсальные. Но везде есть свои плюсы и минусы. Открытые намного дешевле, их проще устанавливать, например, если поломка далеко от дома, закрытые более долговечны, но дороже.

Подшипник рулевой колонки велосипеда

Руль или более конкретно, рулевой механизм, это устройство, которое дает возможность управлять велосипедом. Механизм состоит из таких деталей: руль, рулевая труба, рулевой стакан, рулевая колонка и вынос.

Рулевая колонка и рулевой стакан являются более сложными частями, чем руль и рулевая трубка. Например, рулевая колонка состоит из двух чашек и двух подшипников. Дополнительно бывают кольца, которые дают возможность трубе поворачиваться в стакане. Колонки бывают резьбовые, или классические, которые в основном ставится на недорогих велосипедах. Недорогие, неприхотливые, но мене надёжные. Затем идут безрезьбовые или неинтегрированные, более современные, часто используются. Здесь поочередно чашки напрессовывают в стакан, потом устанавливается подшипник руля велосипеда, который закрывается кольцом качения.

alt=»Подшипники для велосипеда | 9″ width=»300″ height=»77″ />Рулевая колонка с деталями

Подшипники можно применять, как открытые, так и закрытые.

Следующий вид – полуинтегрированные, считаются самые лучшие. Подшипники здесь применяются в основном закрытые, иногда допускаются варианты.

Наконец, интегрированные, где подшипники при помощи устройства запрессовки устанавливаются в раму. При этом они должны быть специальные, для определенных моделей, что является недостатком, и сложны при замене. При срочной необходимости их менять можно при наличии такого устройства, но это при дальней прогулке совсем неудобно.

Как выяснилось, что подшипники для втулок велосипеда действительно являются важным конструктивным элементом и обеспечивают движение байка. Поэтому, если нужно купить подшипник для велосипеда или сразу втулку в сборе, по совету профессионалов, лучше на этом не экономить, а купить втулку или сам подшипник классом получше. Сам подшипник выбирайте по своему велосипеду и тем условиям езды, которые вы используете. Ну и почитать отзывы в интернете. Для байков высокого класса можно приобрести керамические подшипники, они очень долговечные. Иногда оправданы подшипники производства Китай, Тайвань, если на них стоит клеймо страны- производителя и серийный номер. Они среднего качества и не дорогие.

Замена насыпных подшипников на промышленные в велосипеде

Подшипники – специальные детали для поддержания работоспособности и фиксации вращающихся узлов. Область их применения касается всего, где есть вращение и сопряжение. Велосипед не остался в стороне, ведь, по сути, это полноценный транспорт со всеми его особенностями.

Подшипники для велосипеда устанавливаются во всех его частях, которые вращаются, меняют положение и находятся под нагрузкой. Их можно встретить в устройстве приводного механизма – каретке, втулках колес, рулевой колонке и более сложных устройствах – трещотках, переключателях, задних амортизаторах.

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Используются на велосипеде в подвижных узлах, где требуется высокая стойкость к нагрузкам на истирание и давление и не допускается проскок – рулевая колонка, втулки, каретка. Могут устанавливаться и в сложных механизмах – шарнирные узлы амортизатора и ролики переключателя.

Подшипники скольжения – бесшариковые детали. Представляют собой два элемента, вращение которые происходит относительно друг друга по касательной. Материалы для изготовления – бронза, стальные сплавы, металлопласты и все, которые имеют низкий коэффициент трения.

По сравнению с подшипниками качения менее стойкие к истиранию, так как две детали взаимодействуют друг с другом напрямую. Износ провоцирует появление зазора, который вызывает люфт. Из-за этого чаще требуется периодическая замена всего узла или изношенных компонентов, а также регулировка.

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.

Преимущества подшипников качения насыпного типа:

простота съема и установки;
можно отрегулировать в полевых условиях;
допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Пром подшипники не требуют регулировки, смазки и чистки. Расположение шариков, количество смазывающего материала в закрытом корпусе сохраняются постоянными. Внутрь картриджа не попадает вода и абразив.

Тем не менее, если подшипник износился, его понадобится заменить целиком. Вдали от цивилизации сделать это проблематично. Цена «промов» существенно выше по сравнению со стоимостью на насыпные.

Отдельно стоит отметить керамические и керамо-металлические подшипники. Они полностью или частично выполнены из керамики, благодаря чему стойкость к коррозии у них выше по сравнению с металлическими аналогами. Кроме этого, они лучше выдерживают температурные перепады. Детали этого типа устанавливают на велосипеды высокого класса.

Обслуживание и замена подшипников каретки

Периодическая очистка, смазка и замена изношенных деталей позволит избежать внезапных проблем с движением на велосипеде. Признаки неисправного состояния каретки:

«зажимы» в педалях – затрудненное вращение или провороты;
болтаются шатуны;
хрусты.

Для снятия шатунов и кареточных чашек понадобятся специальные инструменты – съемники и внутренний шестигранный ключ. Процесс демонтажа выглядит следующим образом:
1. Перевернуть и зафиксировать велосипед.

2. Открутить гайки-фиксаторы полым ключом. Можно воспользоваться и молотком с зубилом, правда, гайки нужно выбивать аккуратно, чтобы не повредить шатуны.

3. При помощи съемника скрутить их с оси. Здесь потребуется значительное усилие.

4. Кареточным съемником вытащить чашки из стакана. Первой выкручивается чашка со стороны, противоположной звездам. Затем извлечь ось.

5. Вынуть подшипники, осмотреть и заменить поврежденные детали.

6. Очистить в керосине, установить на место и смазать. При установке внимательно следим за положением: с одной стороны подшипник ставится шариками наружу, с другой – внутрь.

После замены, очистки и смазки собрать каретку в обратном порядке. После затяжки шатунов проверить их вращение: отсутствие усилия и провороты говорят о том, что нужно подтянуть чашки, и наоборот. В этих случаях придется повторить разборку и регулировку.

Пром подшипники устанавливаются сразу, регулировка не требуется.

Разборка и замена подшипников на передней вилке

Износ шарнирного узла вилки проявляется в люфтах, тяжелом ходу руля и посторонних звуках из колонки. Откладывать проблему в долгий ящик не рекомендуется, ведь исправность рулевого управления наряду с тормозами – гарантия безопасности.

Как поменять подшипник вилки? На первый взгляд, подобраться к нему непросто. Узел надежно запрессован и скрыт в рулевом стакане. Однако на практике все выглядит просто:

Перевернуть велосипед и открутить переднее колесо.
Поставить байк в обычное положение и вытащить руль с выносом (понадобится гаечный ключ или шестигранник для внутренней гайки).
Скрутить контргайку при помощи разводного ключа и вытащить стопорную шайбу.
Выкрутить чашку.
После демонтажа корпуса аккуратно вынуть сам подшипник. Детали на вилках большинства велосипедов не оснащены сепараторами, поэтому следим, чтобы шарики не рассыпались.
Внимательно осмотреть все компоненты. Ржавые, выбитые шарики обязательно заменить новыми.
Очистить стакан, подшипник и чашку от грязи, а затем тщательно смазать.

Подшипниковые картриджи целиком заменяются на новые. Справедливости ради надо отметить, что частичная замена насыпных шарниров – это не есть хорошо для вилки, и рекомендуется также ставить другую деталь. При покупке нового подшипника нужно точно знать предписанные размеры – для разных вилок они могут отличаться. Если они неизвестны, деталь в магазине подбирается по старой.

Установка вилки выполняется в противоположном порядке: после впрессовки подшипника закручивается стакан, затем накидывается шайба и контргайка. Проверка затяжки стакана: при наклоне велосипеда переднее колесо должно отклоняться от прямого положения на 15 – 20 градусов. Если оно практически не сдвигается, необходимо ослабить шарнир. Большое отклонение колеса говорит о слабом затягивании, и стакан требуется подтянуть.

Замена подшипников колесных втулок

Втулка – не просто ось вращения колеса. Без встроенного шарнирного механизма усилия на нее передавались бы неравномерно, а велосипед бы не смог двигаться. Те же признаки проявляются, когда подшипники изношены.

Разобрать втулку так же просто, как вилку. Для заднего колеса процедура будет чуть сложнее, чем для переднего, так как понадобится сначала снять кассету со звездочками. На односкоростном велосипеде демонтируется стопорное колечко и сама звездочка.

В общем случае разборка выглядит следующим образом:
1. Снять колеса с дропаутов.

2. Демонтировать звезды с помощью кассетного съемника и хлыста-фиксатора. На синглспиде разомкнуть стопор отверткой или специальным разжимом.

3. Ключом на 15 открутить крепежные гайки. Для втулки заднего колеса откручивается гайка с противоположной звездам стороны.

4. Вытащить шайбы и подшипниковые узлы. Насыпные перебираются, промышленные меняются на новые.

5. Очистить детали и поменять поврежденные компоненты.

6. Вытащить оси, протереть внутренние полости втулок.

Собрать в обратном порядке. Важно правильно поставить подшипники и запрессовать конусы, так же, как это было до разборки. Ни в коем случае не допускать перекосов, детали должны ровно становиться на свои законные места. При переборке не желательно менять их местами. Это грозит люфтами и ухудшением хода колеса.

Новые подшипники заранее подбираются по старым – они должны быть такими же, какие стояли и до ремонта. Смазка – ключевой момент переборки и замены (в случае с «насыпью»). При установке «промов» сам узел смазывать не нужно, только внутренние полости втулки и ось. После монтажа проверяем работоспособность колес: плавный ход без люфта и зажимов говорит о том, что детали установлены правильно.

Заключение

Итак, велосипедный подшипник, как мы выяснили, – важнейшая деталь в каждом подвижном узле. Его исправное состояние, своевременное обслуживание и замена обеспечат хорошие ходовые характеристики и безопасность передвижения.

Меняем подшипники на велосипеде правильно

Детально про замену подшипников на велосипеде. Пошаговые инструкции и важные особенности.

Замена подшипника заднего колеса велосипеда важная операция. Подшипник – одна из базовых деталей в любом механизме , в том числе и в велосипеде. Этот элемент фиксирует колесо и одновременно позволяет ему свободно вращаться. Существует несколько видов подшипников, каждый из которых имеет свои неоспоримые преимущества и недостатки.

Подробнее про замену

Заднее колесо велосипеда подвергается значительным нагрузкам.

Втулка является базовым элементом, благодаря ей происходит движение двухколесного транспортного средства.

Скольжения. Работает благодаря вращению двух элементов относительно друг друга. Изготавливаются из тугоплавких сплавов, конструкция проста и надежна.
Качения. Состоят из металлических шариков (тела качения), они компонуются между двумя стальными кольцами. Есть два вида таких устройств: насыпные, промышленные.

Ось втулки на заднем колесе может фиксироваться к раме. Спицы, отходящие от нее, соединяются с ободом, благодаря подшипникам они вращают колесо.

Втулки с тормозным блоком в основе имеют подшипники, внутри есть механизм тормоза.

Самые распространенные втулки со встроенным тормозом, в детстве мы катались именно на таких велосипедах, остановка аппарата происходит с помощью давления напедальв обратном направлении.

В каких случаях менять

Втулку и подшипники требуется регулярно осматривать, тестировать, подтягивать и смазывать. Этот важный блок нельзя «запускать», иначе велосипед не сможет нормально передвигаться. Признаки, когда обращается внимание на подшипники задней втулки:

во время движения велосипеда слышен шум в районе узла фиксации заднего колеса;
люфт колеса становится чрезмерным;
возникает резкий скрип и «похрустывание» подшипника;
ухудшается накатная динамика.

Если не обратить внимание на «первые сигналы», то ситуация усугубиться, велосипед быстро выйдет из строя. Перед началом теплого времени года следует:

Проверять колеса по важному параметру — люфт, подшипники нельзя при этом слишком сильно затягивать;
Демонтаж колес и рамы необходимо проводить в специализированном помещении.

На что менять

Велосипедные втулки работают обычно с конусно-радиальными подшипниками качения.

Лучшие подшипники выпускает компания Shimano, она изготавливает изделия, которые отличаются хорошим качеством и их легко ремонтировать по причине легкого доступа к ним. Также отличительным качеством подшипников этой фирмы является способность фиксации без присутствия фланцев.

Котируются среди велосипедистов изделия от производителей:

Как поменять подшипник — зависит от конструкции, следует внимательно читать инструкции от производителя.

Как поменять подшипник

При замене подшипниковзаднего колеса, следует, прежде всего, подготовить рабочее место. Для этого снимается каретка с оси, используется при этом приемник и хлыст.

При правильном демонтаже все детали переписываются в таблицу, чтобы после окончания работ не осталось «лишних».

Ослабляются винты, вынимается ось;
Корпус очищается с помощью ткани смоченной в керосине или «Уайт-спирите»
В канал, где располагаются элементы, вносится смазка;
Сняв храповое колечко, подшипники инсталлируются.
При изготовлении одной стороны втулки, сердцевина инсталлируется опять в обойму, затем фиксируется.
Проводится тестирование.

Устанавливаем подшипники там, где находится трещотка. Важно верно настроить нагрузку, контргайкой фиксируется конус, который находится в самой трещотке.

Со стороны трансмиссии ось обязательно должна быть затянута.

Что потребуется

Чтобы сделать работу правильно, нужны инструменты:

Разводной ключ.
Молоток, плоскогубцы.
Ветошь, растворитель.
Жесткая щетка.

Пошаговые инструкции

Причины поломки втулки и подшипника могут быть разные. Ремонтные работы можно сделать своими руками, этапы такие:

С помощью разводного ключа ослабляется контр гайка;
Ослабляется конусная гайка;
Снимается колесо;
Снимается стопорное колечко;
Демонтируется ось втулки
Демонтируются элементы, которые расположены на противоположной стороне от звездочек;
Тестируются все элементы;
Меняется поломанная деталь;
Блок полностью собирается.

На скоростном велосипеде

Скоростныевелосипеды не имеют тормозных блоков на задних колесах, они испытывают меньшие нагрузки, что обеспечивает дополнительную динамику. Втулку следует осматривать каждые два месяца. Чтобы поменять подшипник на скоростном велосипеде, потребуется разбирать блок скоростей:

Вставляется в гайку съемник.
Выкручивается шлицевая гайка с помощью съемника.
Вынимаются «звезды».
Демонтируется кассета.
Подшипник меняется.
Блок вновь собирается.

На горном велосипеде

На горных велосипедах втулки имеют специальные оси, обладающие дополнительным запасом прочности, то же самое можно сказать о подшипниках. Оси у горных велосипедов имеют большой коэффициент жесткости и диаметр. Подшипники ставятся с высоким КПД, они не нуждаются в регулировке, монтировать их несложно.

В других случаях

Работа подшипников также зависит от каретки велосипеда (открытая или закрытая), которая подвергается значительным механическим нагрузкам. Установка подшипников в каретку велосипеда — это операция достаточно сложная. Открытая каретка функционирует благодаря подшипникам, которые базируются в «чашках», они вмонтированы в кареточный стакан и инсталлированы в рамочную трубу.

О замене насыпных на промышленные

Промподшипники имеют втулку конусную, они не требуют регулировки, защищены от загрязнения. В монтаже они сложны, в походных условиях отремонтировать заднее колесо с такими подшипниками затруднительно.

Насыпные подшипники до сих пор распространены и пользуются значительным спросом. Их преимущество в простоте обслуживания и эконмической выгоде. Ставятся они в любых условиях в течение нескольких минут. Недостаток насыпных подшипников: быстро загрязняются.

Возможные проблемы и пути их решения

Основная проблема с подшипниками может быть:

отсутствие смазки;
механический износ элементов;
разрушение от высоких нагрузок.

Все подобные поломки решаются с помощью замены соответствующих деталей.

Частые вопросы

Теряется энергия во втулке при педалировании?

Тесты показали, что это не так, всего 0,42%, что является ничтожно малой величиной.

Как обнаружить 95% дефектов на байке?

Поднимается заднее колесо и прокручиваются педали. Если слышно «похрустывание», значит пора менять подшипник

Как часто надо менять подшипники?

Рекомендуется делать эту процедуру раз в 12 месяцев

Можно мыть велосипед авто «химией»?

Нельзя, от этого происходит быстрый износ деталей.

Резюме

Безопасная езда на велосипеде невозможна без нормальных подшипников. Уделять внимание этим важным элементам следует в первую очередь. Чистка и смазка подшипников – это залог того, что велосипед будет служить долгие годы.

Промподшипники во втулках велосипеда, их плюсы и минусы

Втулка является одним из основных элементов велосипеда, т.к. именно она соединяет колесо с неподвижной рамой и обеспечивает возможность передвижения. А там, где есть необходимость надежно зафиксировать и поддержать работоспособность вращающихся узлов, обязательно применяются подшипники.

В современных велосипедных втулках, как правило, используются подшипники качения, в которых в качестве рабочего элемента вставляются тонкие цилиндрические ролики (игольчатые подшипники), либо шарики (шариковые подшипники). Ввиду простоты исполнения и более демократичной стоимости последние получили набольшее распространение.

Шариковые подшипники по своей конструкции можно разделить на насыпные, которые свободно разбираются, и промышленные, изготавливаемые в виде единого неразъемного картриджа. Насыпные подшипники состоят из двух основных элементов – чаши и затягивающегося конуса, между которыми расположены шарики. Такие изделия легко обслуживать и ремонтировать, при этом детали возможно заменить по отдельности. Промышленные же подшипники разобрать не получится – они подбираются по размеру посадочного места во втулке и при необходимости заменяются целиком.

Рассмотрим основные достоинства и недостатки промышленных подшипников в сравнении с насыпными.

Достоинства промподшипников

Длительный срок службы. Рабочие поверхности и шарики промышленных подшипников обычно закрываются пыльниками из пластика или металла, что обеспечивает им высокую степень защиты от грязи и воды. Такие изделия изнашиваются медленнее и обеспечивают хороший накат в течение всего периода эксплуатации.
Не требуют регулярного облуживания. Промышленным подшипникам не требуется регулировка, чистка и смазка, т.к. расположение шариков и количество смазки остается постоянным. Поэтому о них можно попросту просто забыть практически до полного износа. Однако это не означает, что велосипеду и его подшипникам не требуется периодический технический осмотр на наличие люфта и постороннего «хруста».
Простота замены. В случае необходимости заменить насыпной подшипник скорее всего потребуется приобрести новую втулку и переспицевать колесо, т.к. неисправный узел обычно сильно разбивает посадочное место. Промышленные подшипники, даже если они сильно изношены, не приводят к возникновению таких проблем, при этом их весьма легко заменить, однако могут потребоваться специальные инструменты для извлечения и запрессовки.
Универсальность применения. Промышленные подшипники являются наиболее универсальными и могут использоваться для любых типов езды – как в неспешном парковом катании, так и в агрессивных видах спорта (эндуро, даунхилл и пр.), легко выдерживая большие нагрузки. Однако необходимо иметь ввиду, что экстремальный стиль требует пристального внимания к прочности узлов велосипеда. Недорогие подшипники малоизвестных фирм, как правило, изготавливаются из дешевых материалов и не могут похвастаться высокими прочностными характеристиками.
Отлично подходят для длительных заездов. Любой подшипник во время своей работы неизбежно нагревается, что приводит к температурному расширению металлов, изменению геометрии рабочих шариков и направляющих. В таких условиях при езде на значительные расстояния (более 50 километров) насыпные подшипники иногда заклинивает, что может привести к аварии и падению велосипедиста, а в крайнем случае – неремонтопригодной поломке и самого велосипеда. Нагрев промышленных подшипников за счет очень высокой точности сборки и подгонке деталей минимален, поэтому их конструкция практически сводит к нулю вероятность заклинивания.

Недостатки промподшипников

Сложность обслуживания. Промышленные подшипники изготавливаются в виде единого картриджа, а боковины обычно закрыты пыльниками, поэтому их нельзя полностью разобрать и прочистить. Хотя такой подшипник и способен отработать до полного износа в родной заводской смазке, при недостатке или загрязнении смазывающего вещества вряд ли получится что-либо сделать, особенно в «полевых условиях»
Неремонтопригодность. Изношенный промышленный подшипник невозможно восстановить и отремонтировать. Даже если в нем раскололся/вылетел всего один шарик, лопнуло кольцо или потерялся пыльник, потребуется полная замена.
Высокая цена. Стоимость качественных промышленных подшипников доходит до нескольких тысяч рублей, а комплекты от известных брендов для профессиональных видов спорта и вовсе стоят дороже некоторых велосипедов. Несмотря на то, что подшипники не требуют частой замены (средний накат составляет от 10 до 20 тысяч километров), такой ремонт сильно бьет по карману.
Лишний вес. Промышленные подшипники в среднем весят несколько больше своих насыпных собратьев. Несмотря на то, что для большинства велосипедистов разница в несколько десятков грамм и кажется незначительной, опытные спортсмены, стремящиеся сделать свой снаряд как можно легче, не радуются лишнему бремени. В последнее время в подшипниках все чаще находит применение керамика, что позволяет нивелировать эту разницу. Однако керамические и керамико-металлические подшипники весьма дороги.
Сложность подбора подшипников нестандартного размера и форм-фактора. В современных велосипедах обычно используются стандартные компоненты, однако некоторые разновидности подшипников бывает найти достаточно сложно. Поиск необходимых запасных частей в таком случае занимает значительное время и сопряжен с дополнительными затратами.

Выводы

Промышленные подшипники весьма надежны, имеют большой срок службы, не требуют каких-либо регулировок и частого ухода, идеально подходят для велосипедистов, катающих на большие расстояния. Они по праву завоевали сердца большинства поклонников двухколесного спорта.

В то же время их невозможно полноценно обслужить – при любых проблемах единственным выходом является замена. Хотя такие изделия и недешевы, средняя «стоимость» километра пробега в целом сопоставима с насыпными. Поэтому при выборе велосипедных втулок стоит отдать предпочтение в пользу тех, в которых используются именно промышленные подшипники.

Меняем подшипники на велосипеде правильно

Детально про замену подшипников на велосипеде. Пошаговые инструкции и важные особенности.

Подробнее про замену

Заднее колесо велосипеда подвергается значительным нагрузкам.

Втулка является базовым элементом, благодаря ей происходит движение двухколесного транспортного средства.

Скольжения. Работает благодаря вращению двух элементов относительно друг друга. Изготавливаются из тугоплавких сплавов, конструкция проста и надежна.
Качения. Состоят из металлических шариков (тела качения), они компонуются между двумя стальными кольцами. Есть два вида таких устройств: насыпные, промышленные.

Втулки с тормозным блоком в основе имеют подшипники, внутри есть механизм тормоза.

В каких случаях менять

во время движения велосипеда слышен шум в районе узла фиксации заднего колеса;
люфт колеса становится чрезмерным;
возникает резкий скрип и «похрустывание» подшипника;
ухудшается накатная динамика.

Проверять колеса по важному параметру — люфт, подшипники нельзя при этом слишком сильно затягивать;
Демонтаж колес и рамы необходимо проводить в специализированном помещении.

На что менять

Велосипедные втулки работают обычно с конусно-радиальными подшипниками качения.

Котируются среди велосипедистов изделия от производителей:

Как поменять подшипник — зависит от конструкции, следует внимательно читать инструкции от производителя.

Как поменять подшипник

Ослабляются винты, вынимается ось;
Корпус очищается с помощью ткани смоченной в керосине или «Уайт-спирите»
В канал, где располагаются элементы, вносится смазка;
Сняв храповое колечко, подшипники инсталлируются.
При изготовлении одной стороны втулки, сердцевина инсталлируется опять в обойму, затем фиксируется.
Проводится тестирование.

Со стороны трансмиссии ось обязательно должна быть затянута.

Что потребуется

Чтобы сделать работу правильно, нужны инструменты:

Разводной ключ.
Молоток, плоскогубцы.
Ветошь, растворитель.
Жесткая щетка.

Пошаговые инструкции

С помощью разводного ключа ослабляется контр гайка;
Ослабляется конусная гайка;
Снимается колесо;
Снимается стопорное колечко;
Демонтируется ось втулки
Демонтируются элементы, которые расположены на противоположной стороне от звездочек;
Тестируются все элементы;
Меняется поломанная деталь;
Блок полностью собирается.

На скоростном велосипеде

Вставляется в гайку съемник.
Выкручивается шлицевая гайка с помощью съемника.
Вынимаются «звезды».
Демонтируется кассета.
Подшипник меняется.
Блок вновь собирается.

На горном велосипеде

В других случаях

О замене насыпных на промышленные

Возможные проблемы и пути их решения

Основная проблема с подшипниками может быть:

отсутствие смазки;
механический износ элементов;
разрушение от высоких нагрузок.

Все подобные поломки решаются с помощью замены соответствующих деталей.

Частые вопросы

Теряется энергия во втулке при педалировании?

Тесты показали, что это не так, всего 0,42%, что является ничтожно малой величиной.

Как обнаружить 95% дефектов на байке?

Как часто надо менять подшипники?

Рекомендуется делать эту процедуру раз в 12 месяцев

Можно мыть велосипед авто «химией»?

Нельзя, от этого происходит быстрый износ деталей.

Резюме

Источники:

https://krutipedaly.ru/vidy-podsipnikov-velosipeda-osobennosti-ih-zameny/
https://www.podshipnik.ru/analyst/2810/element_10033.html
https://themechanic.ru/podshipniki-dlja-velosipeda/
https://velomania.su/velosiped/zamena-nasypnyh-podshipnikov-na-promyshlennye-v-velosipede.html
