Регулировка переключателя скоростей на велосипеде shimano

Содержание скрыть
1 Настройка системы переключения передач на велосипеде
4 Как делается регулировка заднего переключателя скоростей велосипеда — всё о велоспорте

Настройка системы переключения передач на велосипеде

Одной из важных составляющих трансмиссии велосипеда является переключатель скоростей, именно от правильности его использования во многом зависит безопасная и комфортная поездка. Каждый велосипедист, независимо от того, на каком велосипеде он катается – на горном или предназначенном для поездок по городу, обязан правильно настроить переключение скоростей.

Виды и конструкция переключателей

На сегодняшний день выделяют три вида переключателей скоростей:

  • внешние;
  • внутренние;
  • комбинированные.

Чаще всего на современных горных велосипедах устанавливаются системы, относящиеся к внешнему переключению, в таких механизмах передачи переключаются с помощью двух переключателей (передний, задний). А на городских моделях зачастую ставятся внутренние переключатели скоростей. Комбинированная система – это средний вариант, зачастую ставится на шоссейные велосипеды.

Внутреннее и внешнее переключение скоростей

Обычно для шоссейных велосипедов применяется система внутреннего переключения скоростей. Она находится в задней планетарной втулке. У таких моделей велосипедов присутствует всего одна звездочка впереди и одна в задней части. Число скоростей составляет в таком случае 3-7.


В чем достоинства планетарной втулки? (Подробнее)

  • Отлично переносит плохую погоду и дорогу – механизм спрятан в надежном корпусе.
  • С таким механизмом можно переключать скорости без вращения педалей.

Но также планетарная втулка обладает недостатками – прежде всего, это большой вес. А также ремонтировать такое устройство сложно, а в походных условиях – не представляется возможным.

Как работает внешнее переключение скоростей (на горных велосипедах)?



Известные бренды переключателей скоростей

Среди самых распространенных фирм-производителей систем переключения скоростей для велосипедов стоит отметить такие марки:

  • Shimano;
  • SRAM;
  • Campagnolo и др.

Время от времени необходимо настраивать переключатели скоростей. Как можно понять, что пора это делать? Цепь начинает перепрыгивать через звезды или же переключать скорости становится сложно или вообще нет возможности это делать. В таком случае необходимо настроить переключение скоростей.

У некоторых производителей, например, Shimano, присутствует линейка моделей переключателей разных классов. Они предназначены для любительского или профессионального использования. Принцип действия таких устройств не различается, кроме того, механизм комплектуется аналогичными по форме деталями. Однако, определенная разница в функционировании устройств разных классов все-таки есть.

Подготовка к настройке

Если вы собираетесь заняться наладкой переключения скоростей, следует начать с заднего переключателя, так как именно его положение будет влиять на передний переключатель.
Перед процедурой регулирования нужно удостовериться, что устройства не повреждены и не деформированы, что они правильно между собой действуют. Нужно проконтролировать степень их изношенности и при необходимости поменять старые элементы. Необходимо вычистить все грязные элементы, убрать следы масла, пыль.

Для наладки переключения передач понадобятся такие инструменты:

  • отвертка;
  • набор шестигранных ключей.

В основном, регулирование переключения скоростей проводится после того, как нерадивые велосипедисты начинают безостановочно переключать скорости от низких к высоким одномоментно, в результате происходит обычное перескакивание цепи через несколько звезд. Наши люди иногда делают все у мастеров, это, в какой-то степени и верно, но с другой стороны – отрегулировать устройства переключения передач реально и самостоятельным образом. В задних переключателях есть прямая и обратная тяги.

Задние переключатели имеют определенные преимущества перед другими типами переключений, вот основные из них: небольшой вес;

  • приемлемая цена;
  • наличие большого количества передач;
  • простота конструкции устройства.

Недостатки задних переключателей:

    необходимость частого обслуживания;

Перемещение устройства вместе с цепью в одном и том же направлении выполняется натяжением троса, а в обратном – возвратной пружиной.

Конструкция заднего устройства переключения включает:

  • Задние переключатели изготавливаются производителями отдельно для каждого типа велосипеда.
  • Еще одно отличие заднего переключателя заключается в наличии спец рамки, с помощью которой происходит натяжение цепи.
  • Одним из их отличительных особенностей является наличие большего числа звезд, в некоторых велосипедах этот показатель доходит до 9.

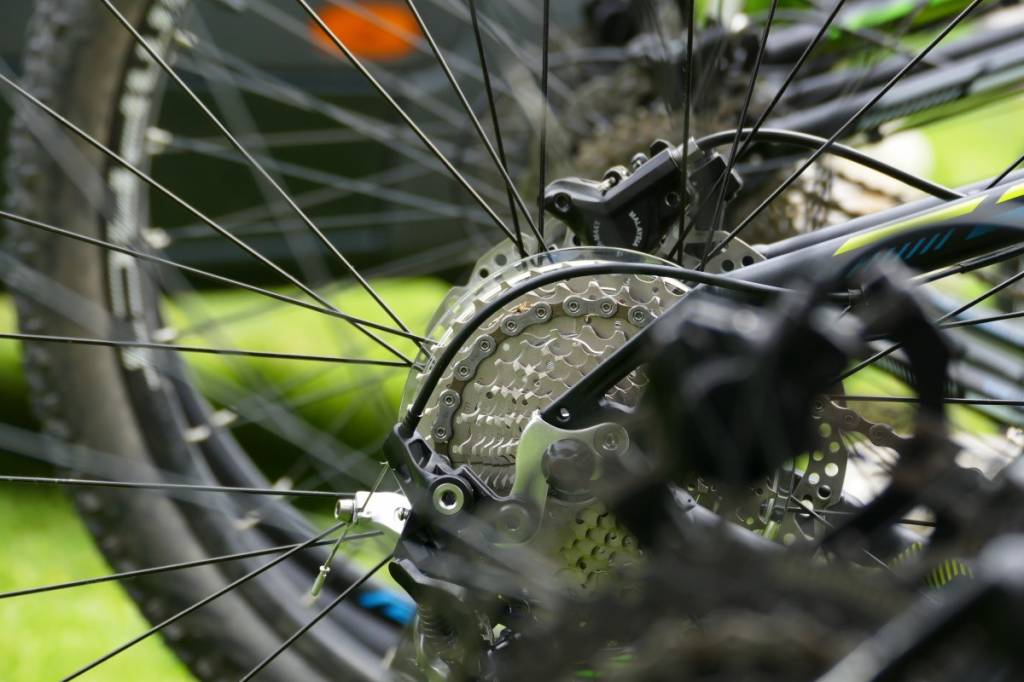

Задний переключатель

Заднее устройство переключения предназначается для передвижения цепи от одной звезды кассеты на иную, с дополнительным натягиванием цепи.

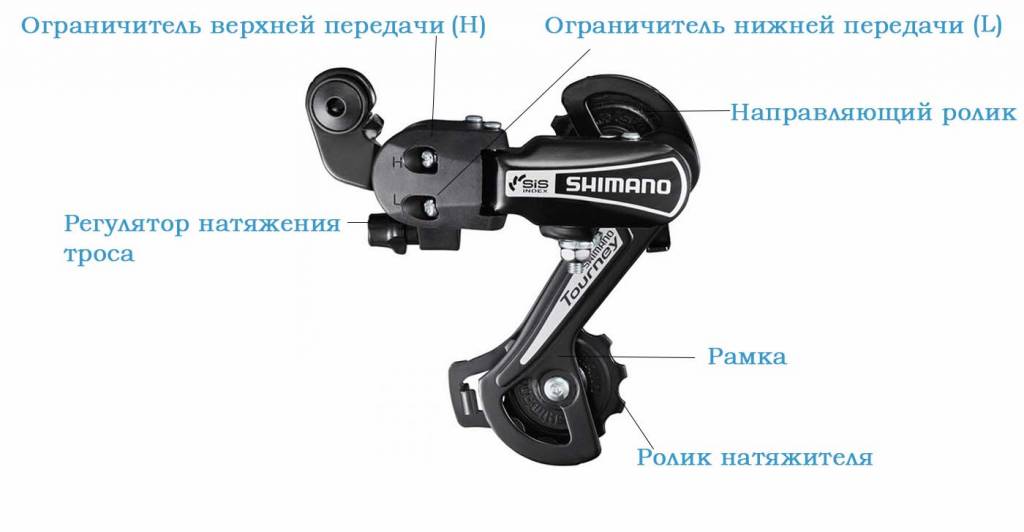

Существует несколько различий между передним и задним механизмом:

  • рамка – сдвигом перемещает цепь между звездами кассеты, замыкается роликами с двух сторон;


  • направляющий ролик – на него цепь попадает сначала, он направляет ее;
  • ролик натяжителя – ответственный за натяжение цепи;


  • параллелограммный механизм – связка из нескольких рамок, которые подтягиваются пружиной;
  • ограничительные винты – нужны для ограничения хода переключателя к меньшей или большей звезде
  • пружина – важнейший элемент, отвечает за возврат или прижимание рамки в одну сторону (то есть – за подвижность всего механизма).
  • растянулся трос;
  • плохо функционирует возвратная пружина;
  • деформировался петух (деталь для сохранения целостности рамы и заднего переключателя);
  • деформировалась сама система.

Существует несколько важных параметров, влияющих на функционирование и регулирование переключателей скоростей (заднего типа):

  • предельный размер большой звезды;
  • тип велосипеда (устройство переключения для шоссейного велосипеда не подойдет для горного и наоборот);
  • емкость (максимальная разница габаритов наименьшей и наибольшей звезд в кассете);
  • шаг переключателя (относительно удлинение тросика и перемещение устройства, к примеру, устройства Shimano не совмещаются с Sram по такому свойству);
  • тип крепления (с помощью съемного/несъемного петуха, напрямую к раме);
  • тяга (если тяга прямая, то трос переносит цепь на большие звезды, а возвратная пружина – на меньшие. С оборотной тягой – напротив.

Как проводят наладку заднего механизма переключения?

1. Перед началом настройки проверьте, не погнулся ли натяжитель цепи. Перемещаем ее на наивысшую скорость. Откручиваем анкерный болт, а трос делаем слабее. Завинчиваем регулирующие элементы на рычажке устройства и на манетке до конца.


2. Смысл наладки – поставить ролики на один уровень с маленькой звездочкой. Когда мы закрутим винт ограничения согласно часовой стрелке, рамка будет передвигаться к спицам, а если наоборот – назад, от спиц.

3. Теперь переходим к натягиванию троса, он должен размещаться в канавке непосредственно рядом с фиксирующим болтом, затягиваем трос. Закрепляем анкерным винтом.

4. Ограничительный винт низких скоростей обозначается (L) высоких (H) важно правильно затянуть, если это сделать слабо, то цепь будет слетать с большой звезды или застревать рядом со спицами. Если выполнить это очень сильно – то цепь может не переводиться на большую звезду. Так, цепь нужно перенести на низкую скорость и выкрутить винт-ограничитель.

5. Теперь наоборот – ролики устройства переключения мы ставим на один уровень с большой звездой. Завинчиваем винт согласно часовой стрелке.

6. Теперь идет точное регулирование. Делается оно регулирующим барабаном, который размещается на манетке. Манетка переводится на наивысшую скорость. Устанавливаем ее на последующую скорость и крутим педали вперед – цепь должна передвинуться на последующую звезду. В случае если этого не случилось – значит, трос натянут некачественно. Оберните барабан на половину оборота и попробуйте снова. Для переустановки на большие звезды нужно натягивать трос, на маленькие – смягчать.

7. Итак, для тонкой наладки надо перевести цепь сзади на большую звезду. Отвинчиваем регулирующий винт против часовой стрелки, ролик поднимется вверх. Цепь станет натянутой, а четкость переведения передач – увеличится. Ролик должен не зацеплять звезду! Лучше сохранить зазор на 5 мм.

Особенности переднего переключателя

Передний переключатель обладает такими конструкционными элементами:

  • ограничитель высокой передачи (H) и низкой (L);
  • рамка из внутренней и наружной граней с винтом крепления.

Благодаря конструкции этого устройства делается переброска цепи на передних звездах. Здесь есть специальная двигающаяся рамка, именно через нее и идет цепь. Когда мы устанавливаем скорости, рамка продвигается и становится под нужной звездой, именно она переносит цепь.

Передние переключатели, по сравнению с задними, имеют различия по некоторым параметрам крепления, но всех их объединяет одно – они не способны перебрасывать цепь при наличии какой-либо нагрузки.

Регулирование переднего переключателя будет нужна, если присутствуют неисправности при установке скоростей или при этом присутствуют трения, неестественные звуки.

Как провести настройку передней системы переключения


Этот переключатель регулируется намного проще, чем задний. Сначала провести те же действия что и задним механизмом, а именно – подкрутить винты и натянуть трос, уложить его в канавку рядом с болтом.

Этапы настройки:

1. Регулировка устройства по отношению к раме – вертикально по трубе под седлом и угол поворота. Смотрим на раму сверху, чтобы верно подобрать угол. Центральная продольная ось рамы должна стоять параллельно ведущей звезде. Если же будет перекос – это вызовет трение и последующий изнашивание элементов или соскакивание цепи.


2. Верный выбор высоты предельно важен. Дистанция между нижней границей внешней рамы переключателя и верхней кромкой зубьев большой шестерни не должна быть более 2 мм. Произвести регулировку можно и более точную.

3. В отношении большой звезды следует поставить рамку в наиболее нижнее положение, изгиб рамки должен сходиться с изгибом шестеренки. Диаметры этих элементов должны быть равными. Итак, разбираемся с ограничителем низких скоростей. Сначала ставим цепь на наименьшую звездочку впереди и наибольшую – сзади. Смягчаем анкерный болт, завинчиваем и отвинчиваем на 1 оборот регулирующий барабан на рычаге. Цепь должна быть максимально близка к внутренней границе рамки, однако при работе с педалями она не должна за нее цепляться. Поэтому надо трос натянуть и хорошо закрутить болт.


4. Теперь разберемся с ограничителем высоких скоростей. Поставим цепь на максимальную переднюю звезду и на наименьшую заднюю. Крутим винт ограничителя, ставим рамку так, чтобы цепь была максимально близо к внешней грани рамки, но чтобы она не затрагивала цепь. Поворачиваем педали и пробуем ставить разные скорости. Если цепь не особо хорошо перебрасывается с больших звезд на маленькие, то ослабляем трос, или делаем наоборот в обратном случае.

5. Когда все скорости настроены, нужно проверить регулировку под нагрузкой, то есть – просто берем и едем на велосипеде, переключая скорости. Все должно переключаться легко и быстро, без трения и задевания цепи.

Принципы правильного обращения с переключателями скоростей

Большинство современных велосипедов имеют сходные конструкции, в том числе похожими являются переключатели. Так, у велосипедов есть 2-3 ведущих звезды, они, конечно же, расположены спереди, и 7-10 звезд, расположенных сзади, они называются ведомыми. Если говорить по-простому, то переключение скоростей заключается в перемещении цепи от одной звезды на другую.
Существует много полезных советов, которые дают опытные велосипедисты, все они помогут продолжить срок эксплуатации велосипеда и исключить вероятность поломки. Итак, хотим представить некоторые советы:

  • Никогда не нужно играть с переключением скоростей во время стоянки, только при движении можно будет разогнаться или наоборот сбавить темп.
  • Если вы знаете, что вам предстоит по маршруту в скором времени подняться на гору, то нужно переключать передачу на более высокую. Это нужно сделать только непосредственно перед самим подъемом, но не на самой горке.
  • При проведении переключения скорости немного ослабляют давление, которое оказывают ваши ноги на педали.
  • Обязательно всегда проверяйте, чтобы после переключения не было перекоса цепи, иначе долго ваш велосипед не проездит и вам придется проводить ремонт устройства переключения скоростей.
  • Переключать скорости следует постепенно, резко с низкой на самую высокую переключать ни в коем случае нельзя.
    Такие нехитрые правила помогут значительно увеличить срок эксплуатации велосипеда.

Как видите, можно провести ремонт или просто профилактическую проверку самостоятельно и в этом нет ничего невыполнимого, все доступно для понимания. Если вы видите, что не можете самостоятельно решить эту проблему, лучше, конечно же, будет обратиться к нашим специалистам.

Как отрегулировать на велосипеде переключение скоростей?

Система переключения передач является не только одной из самых важных, но и самых уязвимых частей велосипеда. При регулярном катании ее регулировка должна осуществляться не реже, чем 1 раз на 400-500 км (примерно 2-4 месяца езды). В данной статье мы поговорим о том, как настроить переключатель скоростей на велосипеде самостоятельно.

Когда нужно производить настройку системы переключения скоростей?

  • Вы купили какой-либо новый элемент системы и установили его на свой байк.
  • У вас новый велосипед, который не был настроен с коробки.
  • Какой-либо элемент системы переключения передач вышел из строя.
  • Велосипед имеет большой пробег, и система не отрабатывает так, как должна это делать.

Подготовка

Перед настройкой лучше полностью очистить систему от налипшей грязи, остатков старых смазочных материалов и прочих загрязнений. Кроме того, лучше предварительно осмотреть все элементы на наличие каких-либо повреждений и в случае их наличия подготовить запчасти для замены.

Помимо этого, рекомендуем заранее подготовить все необходимые инструменты:

  • Отвертка.
  • Набор шестигранных ключей.
  • Пассатижи.

Как настроить передний переключатель?

Процедура настройки строится по следующей схеме.

  • Установите скорости на велосипеде таким образом, чтобы цепь находилась на самой большой звезде каретки спереди и на самой маленькой — сзади.
  • Освобождаем трос, идущий от ручки переключения, выкручивая соответствующий болт.
  • Регулируем винт L таким образом, чтобы цепь при вращении колес двигалась максимально близко к внутренней рамке переключателя, но при этом не задевала ее.
  • Аналогично подкручиваем винт H, но теперь смотрим, чтобы цепь находилась максимально близко к наружной рамке, но также не задевала ее при вращении.
  • Натягиваем тросик перекидки обратно.
  • После этого приступаем к настройке переброса цепи. Для этого потребуется регулировка специального барабана на манетке. Практическим путем, перекидывая цепь со звезды на звезду, ищем положение, при котором эта процедура будет отрабатывать максимально быстро и плавно.

В среднем такая процедура у неопытного мастера займет от 30 до 60 минут времени. Но это еще не все — для нормальной работы системы переключения следует также настроить и задние скорости.

Как настроить задний переключатель на велосипеде?

Настройка заднего переключателя скоростей осуществляется следующим образом:

  • Устанавливаем на велосипеде скорость таким образом, чтобы цепь оказалась на самой маленькой звезде.
  • Послабляем трос переключения, откручивая винт зажима, который расположен на заднем переключателе.
  • С помощью переднего переключателя скоростей устанавливаем цепь на среднюю звезду передней каретки.
  • Начинаем вращать педали. Если цепь при движении начинает спадать, следует подкрутить винт ограничителя верхних передач, который обозначается буквой H. В конечном счете самая маленькая звезда на передней каретке и перекидка должны стать в одну линию.
  • Натяните трос и зафиксируйте его болтом.
  • Проверяем работу переключателя, меняя скорость от самой маленькой до наибольшей. Если где-то переключение осуществляется неправильно, нужно регулировать натяжку троса, проворачивая специальный барабан на манетке.

Обязательно помните, что любые действия с тросами лучше выполнять не спеша и очень осторожно. При закручивании или откручивании болтов следует делать не более одного оборота за раз.

Как продлить срок службы переключателей скоростей?

К сожалению, полностью избежать обслуживания и регулировки переключателя скоростей вам не удастся — эту процедуру вам придется проделывать регулярно, независимо от того, с какой интенсивностью и в каком стиле вы катаетесь. Но существует парочка советов, которые позволят вам отсрочить этот момент, сохранив работоспособность системы на максимально долгий срок.

  • Переключайте скорости на велосипеде только в движении — это позволит снизить износ элементов системы.
  • Смену скорости лучше осуществлять при высокой скорости вращения педалей — это позволит минимизировать нагрузку на цепь и другие элементы.
  • Лучше переключиться на нужную передачу перед спуском или подъемом — регулировка скоростей при движении по наклонной поверхности изнашивает систему.
  • Старайтесь исключать сильных перекосов цепи — это сокращает срок ее службы. Так, например, в 24-скоростных системах 1-й маленькой звезде спереди должна соответствовать 1-4-я сзади, 2-й звезде спереди — 4-6-я на задней, а 3-й — 6-8-я на задней.

Следуя этим несложным правилам, вы сможете продлить безремонтный срок эксплуатации системы переключения передач на вашем велосипеде.

В качестве резюме хотелось бы отметить, что настройка передач — это не самая простая задача и далеко не каждый сможет справиться на должном уровне. Поэтому, если вы не уверены в своих силах на все 100%, лучше доверить это дело профессионалу!

Переключатель скоростей на велосипеде на руле: установка и настройка — всё о велоспорте

Переключатель скоростей на велосипеде на руле используется в оснащении городских, горных и спортивных модификаций.

От качественной работы этого узла зависит комфорт и безопасность передвижения. Перед началом эксплуатации транспортного средства следует проверить работу данного блока.

Настройка скоростей производится путем натяжки или ослабления контрольного тросика.

Общая информация

Современный переключатель скоростей на велосипеде на руле дает новые возможности в оптимизации езды по различным участкам дорог.

На таком байке намного проще выполнять различные трюки, перемещаться по неровным и горным трассам. Главное, правильно настроить рассматриваемый узел.

Чтобы это сделать самостоятельно, необходимо изучить основные части механизма, включая рычаг переключения и трансмиссию.

В последний блок входит комплект деталей, позволяющих взять на себя часть нагрузки, передаваемой велосипедисту. Он также облегчает подъем в гору и передвижение по пересеченной местности.

Устройство

В трансмиссионный узел входят следующие основные элементы:

  • Ручка переключателя скоростей на велосипед.
  • Передний фиксатор, помогающий цепи перемещаться по ведущим звездочкам. Крепится он к раме возле педалей.
  • Система звезд различного диаметра и количества зубцов, установленная на шатунах при помощи специальных болтов.
  • Задний переключатель, который находится в области заднего колеса и позволяет перемещать цепь по ведущим звездочкам кассеты.
  • Трещотка, включающая в себя несколько звезд, отличающихся по числу зубьев и размеру. На более дорогих моделях этот узел фиксируется на барабан.
  • Цепь. Передает заданную скорость от педалей к колесам. Требует регулярной очистки и смазки.
  • Манетки. Посредством этих элементов велосипедист управляет переключателем скоростей на велосипеде на руле. Устанавливается деталь возле ручек, правый шифтер отвечает за задний контроллер, левый – за передний. Принцип работы манеток заключается в изменении натяжения троса, вследствие чего производится переключение скоростей.
  • Тросы. Они соединяют шифтеры с переключателем и отвечают за корректный переход между скоростями, который во многом зависит от правильного натяжения тросика.
  • Рубашка. Эта деталь представляет собой жесткую трубку, проходящую через трос и закрепленную на раме.

Стоит отметить, что самыми надежными цепями считаются элементы матового серого колера. Детали с желтоватым оттенком имеют низкое качество, а никелированные цепи относятся к среднему сегменту.

Принцип работы

Прежде чем узнать, как отрегулировать переключатель скоростей на велосипеде, необходимо понять его принцип работы. Функционирование рассматриваемого узла заключается в натягивании троса переднего контролера, что дает возможность перебросить рамку на звезды большего диаметра. При ослаблении тросика цепь перекидывается на звездочки меньшего размера.

Само переключение производится непосредственно при помощи манеток шифтерного типа, размещенных на руле. Задняя часть контролируется правым шифтером, передний переключатель управляется левым аналогом. В результате цепь перебрасывается среди передних либо задних звезд.

Какие переключатели скоростей на велосипеде лучше?

Существует три основных типа механизмов переключения велосипедных передач:

  1. Устройство внешнего воздействия.
  2. Внутренний механизм переключения.
  3. Комбинированная система.

Внутренний тип появился раньше внешнего механизма. Еще в 1902 году компанией Sturmey-Archer был изготовлен подобный аналог, который можно назвать прародителем многоскоростных втулок. Рассмотрим каждый из типов более подробно.

Внутренний тип переключения скоростей

В основе подобной конструкции находятся планетарные втулки без использования кассет. В узел трансмиссии входит всего две звезды. Все элементы спрятаны внутри. Как правило, в таком механизме отсутствует передний переключатель скоростей на велосипеде на руле.

Такое устройство применяется на прогулочных, шоссейных, городских и складных байках. Рабочая система размещена внутри задней планетарной трубки. Регулировку такого переключателя лучше доверить специалистам.

Внешний аналог и комбинированная система

  • Этим механизмом оборудуется большинство многоскоростных велосипедов. Он применяется как на горных, так и на прогулочных версиях. Устройство переключателя состоит из контроллера и звездочек разного диаметра. Весь узел образует кассетную систему, положение скоростей в которой меняется при помощи заднего и переднего регулятора.
  • В подобном устройстве может участвовать от трех до 24-х скоростей. Настройку такого приспособления можно произвести самостоятельно, предварительно изучив принцип работы и устройство механизма.
  • Комбинированная схема представляет собой микс внешнего и внутреннего механизма. Фиксируется он на задней втулке. Подобный тип не пользуется особой популярностью, поскольку сочетает в себе все недостатки рассмотренных выше модификаций. Настройка узла производится только специалистом.

Переключатель скоростей Shimano

На современном рынке имеется масса марок, ориентированных на велосипедные аксессуары. Одними из лучших переключателей считаются японские модели Shimano и американская конструкция от фирмы Sram.

Рассмотрим модификации и характеристики профессиональных переключателей «Шимано»:

  1. Варианты XTR занимают ведущие позиции по сочетанию качественных показателей и цены. Модификации отличаются малой массой, применяются преимущественно на гоночных байках.
  2. Deore, Saint, Slx – используются на велосипедах различных категорий с 27 передачами.
  3. Переключатель скоростей Shimano LX, Dura-Ace, Hone занимают третье место в этой линейке, ориентированы на веломашины с максимальным числом скоростей.
  4. Tourney – агрегирует с 21-й передачей, предназначен для спокойной езды.

Эти модели можно разделить на две группы: для спортивной и любительской езды. К первой категории относятся следующие вариации:

  1. ESP 7,0 – переключатели сделаны из очень прочных компонентов, предназначены для регулировки 24-х скоростей.
  2. ESP 4,0/5,0 – имеют стоимость ниже, чем у профессиональных аналогов, выдерживают до 24-х передач, ориентированы на туристические модели байков. Кроме того, Sram 4,0 могут комплектоваться дешевыми гибридными конструкциями для горных велосипедов.
  3. ESP 3,0 – предназначены для прогулочных и городских устройств.

Возникает вопрос, какие переключатели скоростей на велосипед лучше? Кардинальных различий в регулировке и функционировании разных линий контроллеров нет. Например, восьмискоростные модификации Alivio, Acera, Altus можно заменить девятискоростными аналогами Deore, LX/XTR. То же доступно сделать и в обратном порядке.

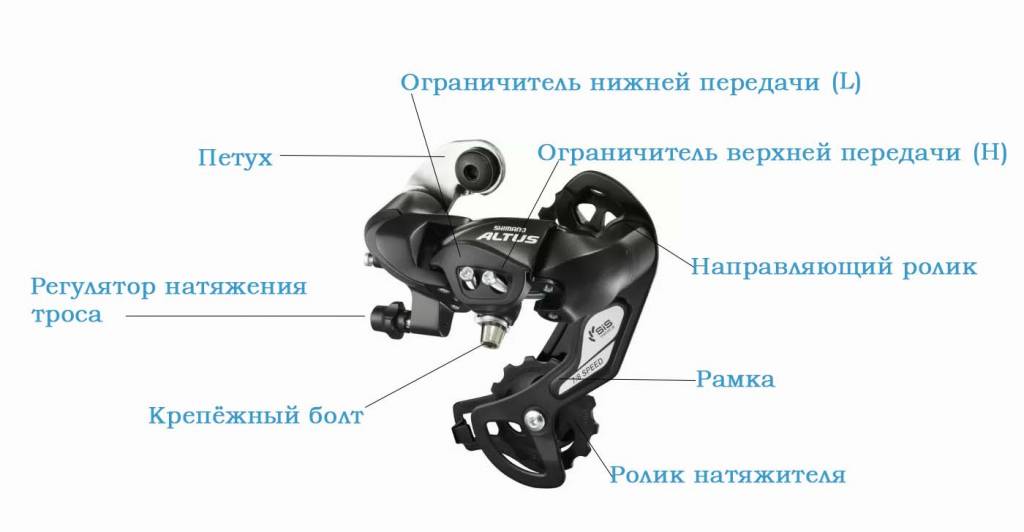

Регулировка

Как отрегулировать переключатель скоростей на велосипеде? Для начала рассмотрим корректировку заднего узла. Этот механизм используется на большинстве современных байков. Он состоит из следующих элементов:

  1. Рамки, длина которой влияет на число передач.
  2. Пары роликов, отвечающих за натяжку и направление цепи.
  3. Параллелограммного механизма.
  4. Крепежа.
  5. Ограничителей верхней и нижней скорости.
  6. Регулировочного винта.
  7. Направляющего троса.

Сборка переключателя скоростей на велосипеде на руле, а также его настройка, может понадобиться, когда скорость не переключается, цепь перепрыгивает через звездочки, слышатся посторонние звуки или скрежет при работе устройства.

Регулировка узла осуществляется следующим образом:

  • Убедиться, что регулятор скоростей установлен вертикально и параллельно велосипеду.
  • Байк следует перевернуть колесами вверх, что обеспечить доступ к регулировочным винтам.
  • Цепь нужно спустить на самую маленькую звездочку, используя повороты манетки на правой части руля.
  • Разблокируйте переключатель путем послабления винта крепления троса.
  • При помощи отвертки и регулировочного винта Н необходимо настроить цепь таким образом, чтобы звездочки, на которых лежит цепь, расположились на одной линии.
  • Трос рукой максимально натягивается, после чего закрепляется винтом.
  • Далее проверяется работа узла. Если возникают проблемы с переброской на больших звездах, нужно поворачивать рукоять против часовой стрелки, натягивая трос.
  • Затем цепь перебрасывается на самую маленькую звездочку при помощи манетки.
  • Посредством винта L корректируется положение так, чтобы самая большая звездочка разместилась в одной плоскости с лапкой контроллера.

Настройка переднего узла

Виды переключателей скоростей на велосипеды на руле указаны выше. Далее разберем регулировку фронтального элемента. Узел состоит из следующих деталей:

  • Рамки, через которую проходит цепь.
  • Механизма с пружиной.
  • Верхнего и нижнего ограничителя (H/L).
  • Фиксатора и троса.

Настройка переключателя состоит из таких этапов:

  1. Цепь необходимо выставить спереди на самую маленькую звезду, а сзади – на максимальный аналог.
  2. Используя шестигранник, отпускают винт крепления троса.
  3. При помощи отвертки и винта L корректируют положение рамки так, чтобы расстояние от внутренней части до цепи было 4 мм.
  4. Тросик натягивают и закрепляют винтом.
  5. Вторая звездочка настраивается после переброски цепи на заднем переключателе на наименьшую звезду.
  6. Проверяют, не цепляется ли цепь. Если такая проблема существует, необходимо натянуть сильнее трос, используя манетку. Расстояние от цепи до рамки должно быть около 3-х мм.
  7. Третью звездочку настраивают при помощи винта Н. Если имеется необходимость, увеличивают зазор, выдвигая рамку наружу.

Устранение неполадок

Ремонт переключателя скоростей на велосипеде на руле может потребоваться в следующих случаях:

  1. Растяжение троса. Эту проблему доступно диагностировать, если при езде цепь перемещается без звука и с трудом ложится на большие звездочки. Кроме того, на эту неполадку указывает нежелание цепи перескакивать на малые звезды. Проблема устраняется путем регулировки барабана на шифтере. Настройку следует проводить до тех пор, пока цепь не начнет плавно принимать нужное положение.
  2. Разрыв троса. Для исправления этой проблемы следует заменить деталь. Для этого нужно разобрать манетку, демонтировать старый элемент, установить, закрепить и смазать новый трос.
  3. Заедание пружины механизма. Устранить неполадку поможет очистка и промывка детали.
  4. Поломка или деформация рамки либо винта. Такая проблема часто возникает после удара. Лучше всего заменить неисправные элементы.

Сколько стоит переключатель скоростей на велосипед? В зависимости от фирмы и предназначения, узел можно приобрести по цене от 500 до 3500 рублей.

Современный велокомпьютер SunDing представляет собой многофункциональный спидометр для стандартных, спортивных, горных и электрических моделей. Устройство защищено от влаги, позволяет контролировать несколько параметр.

Как поставить задний переключатель скоростей на велосипед: советы от экспертов

Исколесив немало дорог на велосипеде убеждаешься, что для комфортной езды приобрести стильные грипсы и подобрать правильные покрышки недостаточно, гораздо важнее – наличие фирменного заднего переключателя, который будет корректно установлен и настроен.

Размер рамки

От длины рамки зависит количество передач, которые можно выбрать: чем она длиннее, тем больше скоростей предусмотрено конструкцией велосипеда. Однако нельзя однозначно утверждать, что длинная рамка лучше, кому-то по душе короткая рамка, которая не боится камней. И тут все правы по-своему!

Из чего сделан задний переключатель?

Материал изготовления может быть различный: от нержавейки до титана. На бюджетных велосипедах, как правило, устанавливают переключатели из стали и пластика – такие изделия недолговечны, работают плохо. Модели среднего ценового сегмента оснащены механизмом из алюминия, а самые дорогие имеют в составе композит, карбон и титан.

Установка заднего переключателя скоростей на велосипеде

У обладателей старенького байка, оснащенного переключателем неизвестной торговой марки, всегда тянутся руки «довести его до ума».

Зачастую с устройством, собранным самостоятельно из запчастей различных брендов, возникает множество проблем: от постоянного перекидывания цепи через звезду до полного «саботажа» движения.

Поэтому проще и дешевле «разжиться» новым, нежели пытаться отрегулировать и осуществить ремонт заднего переключателя скоростей на велосипеде, который уже безнадежно испорчен.

Для байка, используемого периодически и только по ровным дорогам, ставить дорогой переключатель именитых брендов (Shimano, Sram и других) нецелесообразно. Однако если вы планируете покатушки по холмам и горкам, обратите внимание на механизмы с большим диапазонам скоростей.

Замена переключателя скоростей на велосипеде: алгоритм действий

  1. Процесс замены начинается со снятия старого механизма с рамы. Для этого раскрываем звено цепи, откручиваем и снимаем старый переключатель.
  2. Далее к «петуху», который представляет собой выступающий треугольник с отверстием, закрепляем новый механизм. Прикручивать его следует хорошо, но не слишком сильно.
  3. Затем устанавливаем цепь на самую маленькую звезду так, чтобы ролик и звезда визуально располагались на одной линии.
  4. Аккуратно отведите переключатель до самой большой звезды, не держась при этом за ролик, конструкцию которого легко согнуть. Таким образом, вы застрахуетесь от риска попадания цепи в спицы.
  5. С помощью регулировочного винта фиксируем положение переключателя так, чтобы он всё так же оставался напротив большой звезды. Если механизм зайдёт на звезду, то можно потерять спицы, слишком большое зажатие чревато выходом из строя нижней передачи.
  6. Переходим к тросику – в норме он должен свободно перемещаться в рубашке. Необходимо проверить отсутствие заломов и сам ход. Для этого устанавливаем цепь на маленькую звезду, натягиваем трос и фиксируем его в натянутом положении.
  7. Проверяем работу механизма. Прежде всего, покрутите педали – в процессе не должно возникать щелчков, а само переключение скоростей вверхвниз должно происходить плавно, без перескакивания через звезды и без задержек. В первое время лучше взять в поездку на велосипеде отвертку – при нагрузке может потребоваться корректировка механизма.

Независимо от того, механизм какой фирмы вы выберете, рано или поздно вам придется столкнуться с профилактическим ремонтом. Ведь ролики являются расходным материалом и изнашиваются по мере эксплуатации байка, поэтому время от времени необходимо проводить их профилактическую замену.

Многие полагают, что настроить задний переключатель скоростей намного легче чем передний. В обоих случаях придется приложить определённые усилия, но этот труд окупится с лихвой комфортом во время катания. Если вы не хотите тратить время на установку переключателя — обратитесь к нам за услугой ремонта велосипеда.

Выбираем переключатель скоростей на велосипед: ШИМАНА или СРАМ?

Собственно, писать подобную статью изначально мне в голову не приходило, однако, недавние события просто не оставляют выбора, да и на улице дожди, так что можно сидеть на диване дома, пить пиво, лазить по форумам…, но начнем с самого начала.

Было принято решение демонтировать заднюю трансмиссию SHIMANO SLX 9speed (манетки, зад.переклюк, цепи, кассета) и приобрести 10ти скоростную трансмиссию XT – кассета11-36, монетки, переклюк…Основным поводом смены трансмиссии было желание поменять 36 заднюю звезду, да и скучно как-то стало, а, как говорится, когда ваша жизнь прекращает бить ключом, нужно менять или бритву или женщину. Внимательно разобравшись во всех плюсах и минусах, все-таки было принято решение о замере трансмиссии, ибо и бритва и женщина меня устраивали.

В общем обновленная трансмиссия склеили ласты — петух сломался (при этом, выполнив свою функцию – сохранение дропаута рамы), а вот задний переклюк перемололся и вывернулась рамка, так, что нарушилась соосность роликов в лапке переключалки и, в довершении всего, поплыл параллелограмм рамки. Короче, смерть карьеры на самом ее взлете … На фото – жизнь в переключателе медленно угасает, и пульс еще не затих:

В общем, нужна была замена переключалки, но первоначальная с коробки расхлябанность, свойственная переключателям XT, коробила мозги, не хотелось и СЛХ, по причине того, что в нем применяется огромное множество «чугунного литья», в то время, как на ХТР косо смотрела жена и говорила, что вышибет из дома родного только в контактах, а ХТР переклюк будет торчать из ж…. Проще говоря, нужно было придумать решение.

Вот тут я и прочитал великолепную веточку об обсуждении десятирика, сутью которой было то, что наш друг из Мелитополя — Валера (XTR-ыч) — замерял выборки тросов для различных систем задних трансмиссий, и за это ему огромное спасибо, потому что человек не пожалел свое свободное время, а именно оно, друзья,- это единственный человеческий ресурс, который возврату уже не подлежит… багодарим.

Вот что удалось уяснить из данной ветки:

  • 1. 9тириковый СРАМ с 9-ю передачами выбирает 35 миллиметров троса. То есть, одна передача выбирает 35/9 = 3.9 миллиметра троса.
  • 2. 9тириковая ШИМАНА с 9-ю передачами выбирает 22 миллиметров троса. То есть, одна передача выбирает 22/9 = 2.4 миллиметра троса.
  • 3. 10тириковый СРАМ с 10-ю передачами выбирает 29 миллиметров троса. То есть, одна передача выбирает 29/10 = 2.9 миллиметра троса.
  • 4. 10тириковый ШИМАНА с 10-ю передачами выбирает 35 миллиметров троса. То есть, одна передача выбирает 35/10 = 3.5 миллиметра троса.

Эти цифры нужно оставить в памяти, мы вернемся к ним позже….

Теперь забудем о скоростях и уделим немного внимания люфтам в задних переклюках и погрешности в импульсных линиях связи с задним переклюком, другими словами, о погрешностях, которые накапливаются в рубашках.

Начнем с люфтов переключателей. Каждый, кто держал в своих руках переключатель скоростей на велосипед СРАМ и ШИМАНО знают, что у СРАМА переключалки намного жестче.

Что касается ХТ-шных переключалок, они, вообще, прямо с конвейера идут с люфтом (во всяком случае, оба моих на 10 и на 9 передач, можно было назвать просто безобразием, если касаться вопросов люфта).

Интересно, но СЛХ имеет меньший люфт! Я держал 2 модели на 9 передач в руках, и обе были более «плотными», чем ХТ.

Что касается СРАМА, оба экземпляра переключателей, которые я имел счастье повертеть в руках – X9 2010 и 2009 годов — были крепкими, все движущиеся сочленения “собраны в кучу” и не создавали шума…Однако, все дело в том, что помимо расколбаса и дискомфорта, в принципе, люфы переключателей в соединениях параллелограмма, в шарнире рамки натяжения цепи и в шарнире крепления непосредственно переклюка, никак НЕ влияют на качественные параметры переключения!!

В чем же причина? Да в том, что возвратная пружина в рамке переключателя (та, которая оттягивает обратно трос, в тот момент, когда вы сбрасываете заднюю передачу на менее большую звездочку) эти люфты собирает к одной стороне, как бы прижимая их, и они сразу пропадают и компенсируются во время настройки переклюка.

Теперь относительно погрешности линий связи, это уже интереснее. Люфты в линиях связи проявляются больше или меньше, в зависимости от многих параметров.

Прежде всего, на люфты влияет качество сборки линии связи, и, в особенности, они зависят от качества обработки рубашек по краям и того, насколько выдержана перпендикулярность срезов по отношению к оси рубашки.

Количество скоростей НЕ влияет на Люфты линий связи.

Это значит, что если рассмотреть готовую линию, то при различных положениях руля, изгибах рубашки и т. д., трос может колебаться относительно своего положения примерно на 0.5-1 миллиметр, в зависимости от того, насколько качественно собрана линия.

Значение в 0.5-1 миллиметр, само по себе, ничего не скажет, но теперь пришло время вспомнить про описанные выборки тросов в ШИМАНЕ и СРАМЕ.

Теперь можно наложить величину погрешности линии на трансмиссии разных типов и посмотреть, какой процент могут составлять погрешности линии (шум) по отношению к величине самого сигнала (длины троса на одной передаче). Примем усредненное значение погрешности в 0.75 миллиметров:

  • 1. 9ти-передачный СРАМ. На передачу забирает 3.9 миллиметра троса. Наблюдаем погрешность в 0.75 миллиметров от уровня сигнала в 3.9 миллиметров составит 19%: (100%-((3.9-0.75)/3.9*100%)
  • 2. 9ти-передачная ШИМАНА. На передачу забирает 2.4 миллиметра троса. Наблюдаем погрешность в 0.75 миллиметров от уровня сигнала в 2.4 миллиметров составит 31%: (100%-((2.4-0.75)/2.4*100%)
  • 3. 10ти-передачный СРАМ. На передачу забирает 2.9 миллиметра троса. Наблюдаем погрешность в 0.75 миллиметров от уровня сигнала в 2.9 миллиметров составит 26%: (100%-((2.9-0.75)/2.9*100%)
  • 4. 10ти-передачная ШИМАНА. На передачу забирает 3.5 миллиметра троса. Наблюдаем погрешность в 0.75 миллиметров от уровня сигнала в 3.5 миллиметров составит 21%: (100%-((3.5-0.75)/3.5*100%)

Вот так вот. Какие же следуют выводы?

При ОДИНАКОВЫХ РАБОЧИХ УСЛОВИЯХ (качестве манеток, качестве линии связи, люфтах и так далее), 9тискоростной СРАМ ОБЬЕКТИВНО ОБЛАДАЕТ БОЛЕЕ ЧЕТКИМ ПЕРЕКЛЮЧЕНИЕМ по причине того, что имеет наиболее низкий уровень погрешности относительно уровня сигнала (выборка троса на передачу) – 19%.

Далее, по качественным показателям переключения, следует 10тискросная ШИМАНА – 21% погрешности, за ней следует 10тискоросной СРАМ – 26% погрешности и на последнем месте 9тискоростная ШИМАНА с 31% погрешности по отношению к уровню сигнала.

Вот такие дела. Думаю, теперь многим стало ясно, по какой причине пишут о том, что 9тискросной СРАМ меньше расстраивается, подстройку передач нужно производить реже, дольше способен работать с нечищеными грязными рубашками и тому подобное… А все по причине того, что СРАМ втягивает НАИБОЛЬШЕЕ количество тросика на одну передачу и, соответственно, становится мене ощутимой погрешность линии в момент переключения, и погрешность оказывает влияние на качество переключения наименьшим образом.

И вывод под номером два — порадовала 10тириковая ШИМАНА, так как количество вытягиваемого троса на передачу ощутимо возросло в сравнении с 9тискоростной трансмиссией. Отсюда и уменьшение шума по отношению к сигналу. УРА. В этом и кроется причина того, почему 10тискоростная ШИМАНА стала более «внятно» работать, нежели 9тискоростная модель, не смотря на увеличение количества звезд и уменьшение расстояния между ними.

Разводят руками и нервно бормочут недоумевающие обыватели, ведь, по идее, должно было случиться, что трансмиссия будет еще хуже девятирной…но нет – все именно наоборот. …еще бы научились делать переклюки без люфта….

Пришло время сделать некоторые выводы

1. В том случае, если необходима наиболее четкая трансмиссия и НЕТ необходимости в задней 36-зубой звезде, то выбор очевиден – 9типередачный СРАМ, обладающий максимальным количеством троса передачу, минимальным шумом линии и отсутствием люфта в активных суставах переключателей.

2. Если при слове СРАМ у вас возникает тошнота, и это, судя по всему, что-то личное, от чего психолог не в силах вас избавить, то 10тискоростная ШИМАНА вам в помощь.

Существенное количество тросика на передачу (выигрывает у 10тискоростного СРАМа и 9тискоростной ШИМАНЫ), достаточно невысокий шум линии, однако присутствует люфт переключателей, но, как было сказано выше, люфты устраняются пружиной параллелограмма рамки переключателей, и, помимо расколбаса и неприятного ощущения, что тебе впарили б/у-шный, никаких проблем не возникает.

А ЕСТЬ И ТРЕТИЙ МЕГАВЫХОД.

Который, собственно, я и применил!

Берем манетки от 10тискоростной ШИМАНЫ XT (. ), соединяем со СРАМОВСКИМ ПЕРЕКЛЮЧАТЕЛЕМ НА 9(. ) передач, к примеру, X9. УРА. Теперь это можно реализовать, так как нам с вами уже известно, что 9тискоростной СРАМ вытягивает 35мм троса, и 10тискоростная ШИМАНА вытягивает 35 мм троса! Да, можно скрещивать, и, в ходе операции, все это полить пивом, дабы не случилось отторжения.

В РЕЗУЛЬТАТЕ ИМЕЕМ:

  • 1. переклюк задний – девятискоростной СРАМ Х9 (была проведена проверка на двух образцах 2010-го и 2009-го года)
  • 2. манетки – 10тискоростная ШИМАНА ХТ 2011-го года
  • 3. кассета – десятискоростная ШИМАНА ХТ 11-36(. )
  • 4. цепь — СЛХ 74я…короче, просто десяти звездочная цепь…
  • 1. Четкая работа трансмиссии. Вспоминаем, что 10ти скоростная ШИМАНА вытягивает троса почти то же количество, как и 9тириковый СРАМ, что НАМНОГО больше, в сравнении с 9тириковым СРАМом, а, соответственно, увеличивается четкость работы.
  • 2. Переключатели 9типередачного СРАМа Х9 (оба, и 2010 и 2009 годов – они имеют разные ролики, если вспомнить) ОТЛИЧНО справляются с задачей закидывания цепи на звезду в 36 зубов!! УРА.

Действительно, мир сходит с ума, наиболее четкая 10типередачная трансмиссия получится (при равных остальных факторах), если использовать задний 9типередачный переключатель СРАМ и монетки ШИМАНО на 10 передач. Касательно вопроса цепей и кассеты – тут уж по желанию, в данном посте это не обсуждается.

Как делается регулировка заднего переключателя скоростей велосипеда — всё о велоспорте

Как настроить передний и задний переключатель скоростей на велосипеде?

Одна из самых распространённых неполадок, встречающихся на велосипеде, после прокола колёса, это неправильная работа системы переключения.

В этой статье наш автор Анзор Шухов (профессиональный веломеханик) специально для RouxCycles.ru расскажет о двух вариантах настройки скоростей: простом и продвинутом методе, а также о причинах появления нечеткого переключения.

Причины нечеткого переключения скоростей.

Перечень возможных причин достаточно велик, но основной причиной является износ звёзд в кассете и на шатунах, а также износ цепи. Как это определить? Вы можете воспользоваться следующими способами:

  • Во-первых — попробуйте добиться четкой работы способом описанным в самом начале статьи. Если вы можете добиться четкой работы при переключении с меньших звёзд на большие, но в обратном направлении при этом срабатывание происходит только при переключении через одну передачу — выход только один, полная замена трансмиссии велосипеда на новую;
  • Во-вторых — износ звёзд можно увидеть невооруженным взглядом, достаточно только внимательно приглядеться к форме зубчиков. Не изношенные зубцы имеют трапецевидную форму- изношенные имеют треугольную форму, а в самых запущенных случая больше похожи на иглы;
  • В-третьих — можно провести простой тест износа цепи. Когда цепь находится на большой звезде, возьмитесь за неё и оттяните в сторону. Новая, не изношенная цепь оттянется на 3-4 мм — старая на большее расстояние.

Простой вариант настройки переключения скоростей

Подойдет тем, кто:

  • проехал свои первые пару сот километров и почувствовал, что скорость реакции переключения стала ниже из-за усадки оплетки троса переключения (рубашки);
  • сам собирает велосипед из коробки (иногда требуется «доводка» заводской настройки переключения скоростей).

Данную процедуру можно выполнить прямо на ходу, только убедитесь, что вы никого не собьете или никуда не врежетесь.

  1. Для начала сбросьте цепь, при помощи манетки переключения на руле, на самую маленькую звездочку, если у вас пронумерованная система индикации — на цифру 1;
  2. Затем, во время езды переключитесь на следующую. Если это происходит не сразу, а с заметной задержкой — немного выкрутите регулировочный винт на корпусе манетки, совсем чуть-чуть, где-то на четверть оборота;
  3. Переключитесь на следующую передачу, если проблема не исчезла — повторите всё описанное в предыдущем пункте, до достижения необходимого результата;
  4. Если все заработало как надо — переключитесь на самую большую звезду, затем переключитесь на предыдущую по размеру звезду. Если переключение происходит с задержкой — вкрутите регулировочный винт на корпусе манетки, примерно на четверть оборота;
  5. Переключитесь на следующую передачу, если проблема не исчезла — повторите всё описанное в предыдущем пункте, до достижения необходимого результата;
  6. Данный метод работает и для переднего переключателя и для заднего. Как видите ничего гнуть руками для восстановления работоспособности переключения вам не надо и данную процедуру можно без каких-то трудностей проводить в любое время.

Продвинутый вариант настройки переключения скоростей

Перед выполнением настройки переключателей рекомендуется вымыть велосипед и убедиться в отсутствии механических повреждений:

  • троса переключения;
  • оплеток троса переключения;
  • звезд;
  • цепи;
  • кронштейна заднего переключателя (петух);
  • самих переключателей;
  • манеток переключения.

A. Настройка заднего переключателя

  1. Переключитесь на маленькую звезду;
  2. Отсоедините трос переключения от переключателя, отвинтив болт прижимающий тросик на переключателе;
  3. Установите регулировочный винт на корпусе манетки переключения в среднее положение (выкрутите его на половину), если такой винт имеется и на самом переключателе — проделайте с ним сходную операцию;
  4. Снимите цепь с велосипеда, если на вашей цепи нет замка — данную операцию можно не проделывать;
  5. Вращая регулировочный винт с маркировкой Н (ограничитель хода переключателя) добейтесь чтобы верхний ролик заднего переключателя был в одной плоскости с наименьшей звездой на кассете. При вращении регулировочного винта по часовой стрелке зазор верхний ролик смещается в сторону колеса, при вращении регулировочного винта против часовой стрелки верхний ролик смещается в противоположном направлении;
  6. Выбрав натяжение троса переключения зафиксируйте его на переключателе;
  7. Вращая педали переключайтесь на большие звезды кассеты, если вы сняли цепь — можно переключать передачи не вращая педали;
  8. При каждом переключении цепь должна переходить на следующую звезду без задержки, если это происходит не сразу — увеличьте натяжение троса переключения, немного выкрутив регулировку на корпусе манетки. Если вы проделываете всё это со снятой цепью — ролик переключения должен быть всегда в одной плоскости со звездой на которую вы переключились;
  9. Переключившись на самую большую звезду кассеты настройте ограничение самой “низкой” передачи. Вращая регулировочный винт с маркировкой L добейтесь, чтобы верхний ролик заднего переключателя был в одной плоскости с наибольшей звездой на кассете. Переключатель не должен двигаться дальше самой большой звезды ни на миллиметр, даже если вы будете жать на клавишу переключения, это критически важно, так как предотвратит попадание лапки переключателя в спицы заднего колеса и повреждение переключателя, цепи и самого колеса;
  10. Последовательно переключитесь на самую маленькую звезду, если переключение происходит с задержкой — ослабьте натяжение троса переключения, немного выкрутив регулировку на корпусе манетки. Если вы проделываете всё это со снятой цепью — ролик переключения должен быть всегда в одной плоскости со звездой на которую вы переключились;
  11. Установите цепь на велосипед;
  12. Установите цепь на наименьшую переднюю звезду и наибольшую заднюю звезду и поверните шатун для переключения. Отрегулируйте винт регулировки зазора так, чтобы верхний ролик не задевал звезду, но не позволяйте верхнему ролику так приближаться к цепи, чтобы он контактировал с ней. Затем установите цепь на наименьшую заднюю звезду. Повторите вышеописанные действия, чтобы убедиться, что ролик переключателя не касается звезды.

Для переключателей Shimano Shadow и Shimano Shadow+ данная регулировка выполняется при переключении на наибольшую заднюю звезду. Убедитесь, что расстояние от края верхнего ролика до края звезды находится в пределах: для кассет с 11-36 зуб. и 11-34 зуб. — 5-6мм; для кассет с 11-32 зуб. — 9-10мм.

При вращении регулировочного винта по часовой стрелке зазор увеличивается, при вращении регулировочного винта против часовой стрелки зазор уменьшается.

Б. Передний переключатель

  1. Переключитесь на маленькую звезду;
  2. Отсоедините трос переключения от переключателя, отвинтив прижимной болт;
  3. Установите регулировочный винт на корпусе манетки переключения в среднее положение (выкрутите его на половину);
  4. Убедитесь, что переключатель стоит правильно и не смещен. Наружняя пластина переключателя должна быть параллельна звездам на шатунах.

Возможные проблемы при настройке:

  • Если цепь спадает на сторону шатуна — поверните винт с маркировкой Н по часовой стрелке (так рамка ограничит спадание цепи);
  • Если затруднено переключение с наименьшей передней звезды на наибольшую — натяните трос. Если проблему устранить не удалось, поверните винт c маркировкой Н против часовой стрелки (рамка также ограничит цепь, но с другой стороны);
  • Если затруднено переключение с наибольшей звезды на наименьшую. Поверните винт с буквой L против часовой стрелки;
  • Если цепь соскакивает в сторону каретки. Поверните винт ограничения низшей передаче по часовой стрелке;
  • Если затруднено переключение с меньшей звезды на среднюю или с большей звезды на среднюю — увеличьте натяжение троса переключения или уменьшите его, соответственно.

Регулировочные винты H и L при устранении вышеперечисленных неполадок следует вращать не более чем на ⅛ оборота за раз.

Механическое повреждения узлов.

Вы упали с велосипеда или побывали в любой другой аварии, после чего переключение перестало работать. Первое, что необходимо сделать, это осмотреть систему переключения на предмет наличия следов механических повреждений (манетки переключения и сами переключатели). Перечень возможных поломок очень велик, но самыми распространенными являются:

  • деформация лапки заднего переключателя;
  • деформация рамки переднего переключателя;
  • деформация корпуса заднего переключателя, к сожалению неспециалисту заметить такую поломку очень тяжело;
  • деформация кронштейна(петух) заднего переключателя;
  • деформация звёзд на кассете или шатунах;
  • повреждения рубашек троса переключения и троса переключения;
  • смещение колеса в раме велосипеда.

Как понять, что что-то погнулось и поломано?

  • Рамка переднего переключателя должна стоять параллельно звёздам на шатунах, если смотреть на неё сверху, и не должна цеплять за них во время работы;
  • Кронштейн заднего переключателя должен быть в одной плоскости и не должен быть выгнут в какую-либо сторону;
  • Ролики заднего переключателя должны находиться в одной плоскости;
  • Верхний ролик заднего переключателя должен быть в одной плоскости со звездочкой кассеты;
  • Все звезды в кассете и на шатунах должны быть параллельны друг другу и не должны “гулять” при вращении вокруг оси.

Что делать?

В большинстве случаев устранение таких неполадок требует наличия специальных инструментов и ряда специфических навыков, для их устранения обратитесь в велосервис. Мы будем рады подсказать проверенные места.

Можно ли продолжить ездить на велосипеде?

Несмотря на все вышеперечисленные поломки ваш велосипед всё ещё пригоден для передвижения, но скорее всего вы не сможете пользоваться полным диапазоном передач — некоторые из них окажутся недоступны, а включение других будет проводить к падению цепи со звёзд или может привести к ещё большим поломкам и ещё более дорогостоящему ремонту.

Катайтесь на здоровье.

Специалисты японской фирмы Shimano, супергиганта специализирующегося на производстве велосипедных запчастей, составили список из 100 возможных причин почему может не работать переключение скоростей.

Настройка заднего переключателя

Прежде чем приступить к регулировке заднего переключателя, нужно убедиться в том, что он не погнут.

Определить погнут ли кронштейн-держатель заднего переключателя (далее «петух») можно посмотрев сзади на переключатель скоростей. Два направляющих ролика должны лежать в одной плоскости. То есть цепь, идущая от одного ролика к другому должна идти строго вертикально без каких-либо перекосов.

Некоторые велосипедисты, столкнувшись с проблемой погнутого петуха, пытаются выпрямить его при помощи сгибания переключателя в противоположную сторону.

Но из-за того, что рамка переключателя является самой слабой его частью, результатом является по-прежнему кривой петух и вдобавок погнутый переключатель скоростей.

Выпрямлять кронштейн лучше всего, сняв его с велосипедной рамы. Примечание. Стоит отметить, что у многих переключателей компании Campagnolo рамка расположена под наклоном — нижний ролик натяжителя находится немного дальше от колеса по сравнению с направляющим роликом.

Ограничительные винты

Их три. Один сдвигает задний переключатель назад – регулирует натяжение цепи. Два других «L» («low») и «H» («high») ограничивают движение переключателя . Эти винты расположены чаще всего в задней части параллелограмма.

Рассмотрим основные настройки заднего переключателя по порядку.

Ограничитель высокой передачи («H»)

Винт «Н», не даёт цепи соскочить с самой маленькой шестерёнки и застрять между ней и переключателем. Слишком затянутый ограничительный винт исключит возможность воспользоваться самой маленькой звездой.

Проблемы с переключением на высокие передачи редко связаны с тем, как настроен соответствующий ограничитель. В большинстве случаев проблема связана с погнутыми петухом или переключателем, либо с затруднённым ходом троса.

Настраиваем ограничитель высокой передачи:

  1. Переключаемся: самая большая звезда спереди и самая маленькая сзади.
  2. Ослабляем тросик переключения, раскрутив болт удерживающий трос в районе перекидки.
  3. Максимально вкручиваем регулировочные барабаны на перекидке и на манетке.
  4. Настраиваем так, чтобы ролики переключателя лежали в одной плоскости с самой маленькой звездочкой. Смотрите рисунок.
  5. По окончанию настройки необходимо сильно натянуть трос и зажать его на перекидке.

Если закручивать регулировочный винт «H» по часовой стрелке, то рамка смещается в сторону больших звёзд; если крутить против часовой — во внешнюю сторону.

После регулировки нужно достаточно сильно натянуть и закрепить трос.

Ограничитель низкой передачи («L»)

Ограничительный винт низких передач предотвращает переключение цепи за пределы большой звезды и попадание её в спицы. То есть если винт будет недостаточно затянут, это может привести к катастрофе. В противном случае, если его перетянуть — будет практически невозможно переключиться на самую большую звезду.

Настраиваем ограничитель низкой передачи:

  1. Переключаемся: самая маленькая звезда спереди и самая большая звезда сзади.
  2. Максимально выкручиваем винт «L», чтобы предотвратить какое-либо ограничение движения переключателя.
  3. Настраиваем так, чтобы ролики переключателя лежали в одной плоскости с самой большой звездочкой. Смотрите рисунок.

Если закручивать винт «L» по часовой стрелке, рамка переключателя смещается в сторону малых звёзд; если крутить против часовой — в сторону спиц.

Переключение передач велосипеда

Как происходит переключение передач велосипеда? Вы давите на руле на рычаг манетки, она проходит некоторое расстояние, вытягивая при этом трос и защелкивается запорным механизмом (собачкой). Трос проходит по рубашкам и открытым пространствам и тянет за собой рамку переключателя. Рамка сдвигается и цепь вынуждена подниматься на верхнюю звездочку.

Ну и наоборот — отщелкивается рычажок на манетке, ослабляется трос, под действием пружины рамка сдвигается к правому перу рамы велосипеда и цепь соскакивает на меньшую звездочку. Переключение происходит дискретно – один щелчек ( + или – ) и один сдвиг рамки переключателя.

Эту дискретность иногда нужно подстраивать, чтобы цепь (посредством роликов) позиционировалась как раз напротив нужной задней звезды.

Если переключатель правильно настроен, то впоследствии придётся лишь незначительно его подстраивать, в зависимости от вытягивания троса (износа) или после его замены.

Настройка происходит за счёт специального регулировочного барабана, который находится на одном из концов троса.

У некоторых переключателей барабанов может быть два: возле переключателя и в месте, где его можно подстроить во время движения.

На горных велосипедах второй регулировочный барабан расположен возле рычага переключения (манетки), у шоссейных велосипедов он может быть расположен в верхней части нижней трубы, возле упора рубашки.

Нет никакой разницы, какой именно использовать регулировочный барабан.

Точная подстройка основана на следующих принципах:

  • переключение на большие звёзды регулируется натяжением троса.Если переключения на большие звезды замедленные, то трос недостаточно натянут — нужно повернуть регулировочный барабан против часовой стрелки.
  • переключение на маленькие звёзды регулируется ослаблением троса.Если скидывания цепи замедленные, то трос недостаточно ослаблен — нужно повернуть регулировочный барабан по часовой стрелке.

Если задний переключатель работает исправно на большой ведущей звезде, но при этом на маленькой переключается некорректно (или наоборот) — это первый признак того, что погнут петух.

Настройка заднего переключателя скоростного велосипеда — самостоятельная настройка скоростей на велосипеде

В наше время рынок вело запчастей, потрясает наличием разнообразных задних переключателей скоростей для велосипедов, они бывают как начального уровня, так и профи. Но, не смотря на это, настройка заднего переключателя скоростей, имеет примерно одинаковый принцип регулировки. Почти на всех современных задних переключателях имеются 5 элементов для регулировки.

  1. элемент для крепления троса, винт или гайка
  2. барабан регулировочный
  3. винт ограничительный L (low) , для регулировки малых передач (больших звезд)
  4. винт ограничительный H (high) , для регулировки больших передач (малых звезд)
  5. регулировочный винт натяжителя цепи

На разных моделях задних переключателей, регулировочные ограничительные винты L и H могут находиться сбоку или сзади. Следует помнить также, что подстроить задний переключатель можно и помощью регулировочного барабана, который находится почти на всех манетках. Это очень удобно, поскольку тросы, как правило имеют свойство растягиваться.

Подготовка к настройке заднего переключателя

Требуется очистить от грязи, кассету, сам задний переключатель, проверить рубашки тросиков, также их при необходимости желательно смазать.

Этапы регулировки заднего переключателя на скоростном велосипеде

  1. Необходимо переключится на самые маленькие звездочки спереди и сзади.
  2. Барабаны натяжителей (на переключателе и на манетке, если имеется) нужно закрутить в начальное значение, закручивает до упора по часовой стрелке. Это нам даст возможность в дальнейшем при ослаблении троса заднего переключателя подтянуть трос с помощью этого барабана.

Если при переключении на большие передачи имеется сдвиг роликов относительно звезд вправо, то необходимо покрутить винт «Н» по часовой стрелке, подтянуть, до того момента пока они не станут ровно на прямой оси. Если ролики сдвинуты влево ,цепь будет с трудом переходить на меньшие передачи, необходимо ослабить винт «Н» -покрутить против часовой стрелки.

Для этого необходимо поставить цепь на переднюю самую малую звезду а заднюю на самую большую. Далее крутим педали назад, если верхний ролик заднего переключателя задевает за зубья звездочки, то необходимо крутя регулировочный винт добиться такого значения, чтобы ролик был на расстоянии порядка 5 мм от зубьев звезды.

Видео по настройке переключателя shimano

Если же в дальнейшем, например, если плохо цепь возвращается на крайние звездочки, или из крайних на соседние, то можно производить регулировку заднего переключателя на ходу, покрутив барабан против часовой стрелки, если конечно на манетке вашего велосипеда он присутствует.

Возможно, при падениях или других обстоятельствах погнулся рычаг, можно попробовать сделать ремонт заднего переключателя, путем выравнивания рычага.

Не четкое переключение также может быть из-за не исправности кассеты, различные деформации, перекосы. Также причина нечеткого переключения может скрываться в загрязненном тросе или неисправности манетки переключения. После правильной настройки заднего переключения скоростей можно переходить к настройка переднего переключателя скоростного велосипеда.

Настройка и регулировка переднего и заднего переключателей скоростей на велосипеде

Как может быть езда на спортивном велосипеде увлекательной, если не переключать скорость? Благодаря продуманной системе можно регулировать интенсивность вращения педалей, то есть подбирать соответствующий каденс в зависимости от сложности дороги.

Например вы выезжаете на склон, тогда необходимо выставить цепь на переднюю маленькую и заднюю большую. Такое расположение не только увеличит число оборотов педалей, но позволит задействовать меньше силы ног, позволяя им сохранять энергию.

Если же дорога ровная, то для большей скорости используется передняя большая и задняя маленькая звезды. Бывает также, что во время езды цепь может соскакивать, а причина ― неправильное расположение переключателей.

Чтобы обезопасить себя от слета цепи или ее смещения, необходимо знать основы эксплуатации байка, среди которых настройка скоростей на велосипеде.

Как настроить задний переключатель скоростей на велосипеде

Для начала необходимо закрепить велосипед так, чтобы заднее колесо было над полом или землей. С этой задачей легко справляются специальные стойки, но можно обойтись и подручными материалами, например, веревка.

Если вы катаетесь в лесу либо в парке, начало веревки привяжите за седло либо раму, опрокиньте через ветку, выставьте на необходимую высоту и зафиксируйте. Будет немного неудобно, так как отсутствует некая неустойчивость, но настройка заднего переключателя велосипеда пройдет успешно.

Основу системы заднего переключателя составляют: болты Н (Hight) и L (Low), а также гайка натяжения троса. Больше ничего там нет и с этой задачей, справится даже начинающий.

Настройка заднего переключателя:

  • опрокидываем цепь на самую маленькую заднюю звездочку и большую переднюю. Количество секций у скоростных кассет может быть разной, примерно, от 6 до 10;
  • оцениваем расположение роликов заднего переключателя. Правильной считается регулировка заднего переключателя, если маленькая звезда кассеты образовала одну линию с
  • роликами переключателя;
  • вышесказанное может быть использовано как для простой регулировки, так и точной настройки. Если вы устанавливаете новый переключатель, тогда необходимо выставить его на
  • одной линии с маленькой скоростной звездочкой и натянув трос не сильно, закрутите его болтом, отвечающий за его крепление. Простая регулировка заднего переключателя
  • скоростей велосипеда задействует лишь гайку натяжения троса;
  • постепенно переключаем передачи, пока цепь не окажется на самой большой звезде;
  • смотрим, есть ли прямая линия между роликами переключателя и большой звездой;
  • исключить падение велосипедной цепи на спицы колеса возможно с помощью регулировки блокировки заднего хода;
  • проделываем все тоже, что с простой настройкой и вкручиваем болты Н и L, пока не образуется именно та вертикальная линия;
  • чтобы удостоверится в регулировке, нужно запрокинуть цепь на переднюю среднюю звездочку и постепенно осуществлять действия задним переключателем начиная с малой звезды
  • на верхнюю и обратно. В таком положении должно произойти равномерное перескакивание велосипедной цепи по всему диапазону.

Как настроить передний переключатель скоростей на велосипеде

После настройки заднего переключателя, на этом работа не заканчивается и теперь стоит перейти к переднему, чтобы синхронизировать равномерное соскакивание и подъем цепи по звездам.

Основная настройка переднего переключателя велосипеда:

  • сперва ослабляем винт держащий трос и полностью освобождаем его от этого крепления;
  • на переднем переключателе возле руля находим гайку, отвечающая за натяжение троса и закручиваем ее до упора, а после ослабляем примерно на полтора оборота;
  • возвращаемся к переключателю и необходимо отыскать два болта с обозначениями Н ― положения цепи на большой звезде и L ― на малой;
  • закручиваем полностью винт L, а Н практически выкрутить;
  • переводную рамку двигаем к себе и подставляем под нее что-нибудь для фиксирования в таком положении;
  • выставляем велосипедную цепь на среднюю звезду;
  • возвращаем трос на свое место, не сильно натягивая, и прикручиваем;
  • убираем подставку из-под переводной рамки.

После всех проведенных манипуляций с настройкой, необходимо выставить цепь на средней звезде и начать медленно переключать: сначала на малую, потом на большую.

Смотрим за положением рамки, и если будет замечено, что возможен риск соскока с большой звездочки, тогда необходимо отрегулировать при помощи винта Н. Когда цепь не желает возвращаться на малую звезду, нужно раскрутить немного винт L и придвинуть рамку в раме велосипеда.

Все секреты о том, что такое настройка скоростей велосипеда для чайников показано на видео. В общей сложности, наименьшее время занимает настройка заднего переключателя скоростей велосипеда и это примерно где-то 5 минут.

Другая ситуация, когда настройка переднего переключателя велосипеда сложнее и кропотливее, так как не только нужно обязательно выставить ровно цепь, но и сделать так, чтобы она не соскочила в наружу или внутрь.

Настройка заднего переключателя

Задний переключатель является одной из самых хрупких и выпирающих деталей велосипеда, которая часто подвергается ударам. Поэтому если у вас возникли проблемы с переключением скоростей, то прежде всего стоит убедиться в том, что задний переключатель не погнут и не поврежден.

После удара или падения на правую сторону, задний переключатель сгибается вовнутрь по направлению к спицам. В некоторых случаях он может попасть непосредственно в спицы колеса. Если такое происходит, то в лучшем случае ломается сам переключатель скоростей, а точнее его держатель — петух. В худшем — вместе с ним ломаются и несколько спиц.

Определить погнут ли петух можно посмотрев сзади на переключатель скоростей. Два направляющих ролика должны лежать в одной плоскости. То есть цепь, идущая от одного ролика к другому должна идти строго вертикально без каких-либо перекосов.

Некоторые велосипедисты, столкнувшись с проблемой погнутого петуха, пытаются исправить положение, пытаясь выпрямить его при помощи сгибания переключателя в противоположную сторону. Но из-за того, что рамка переключателя является самой слабой его частью, результатом является по-прежнему кривой петух и вдобавок погнутый переключатель скоростей.

Существует, однако, специальный инструмент для выпрямления петуха, который крепится к нему вместо переключателя и обеспечивает достаточное усилие рычага для выпрямления. При этом специальный контрольный указатель показывает, на сколько точно вертикально спозиционирован кронштейн.

Ограничительные винты

Два специальных винта, ограничивающих движение переключателя скоростей к большей и к меньшей шестерёнкам. Как правило, ограничительные винты находятся в задней части параллелограмма.

Эти винты своими концами физически ограничивают движение переключателя в обестороны и предотвращают соскок цепи.

Таким образом, ослабляя ограничители, переключатель перемещается на большее расстояние; затягивая винты, его движение ограничивается.

Обычно ограничительные винты настраиваются у нового переключателя и впоследствии к их регулировке не возвращаются. Если всё-таки возникла в этом необходимость, то скорее всего погнут либо сам переключатель, либо петух. Но так или иначе, в качестве временного решения проблемы этот метод вполне подойдёт.

На современных переключателях винты обозначены латинскими буквами «H» (англ. «high») для высоких передач и «L» (англ. «low») для низких.

Регулировочные винты не сильно чувствительные, поэтому можно смело крутить на оборот или полоборота за один раз. Самым ответственным здесь является ограничитель низких передач, который предотвращает попадание цепи в спицы заднего колеса.

Рассмотрим основные настройки заднего переключателя по порядку:

Ограничитель высоких передач («H»)

Винт, ограничивающий высокие передачи, не даёт цепи соскочить с самой маленькой шестерёнки и застрять между ней и дропаутом. Впрочем, при использовании современных индексных переключателей, соскочить цепи с маленькой звезды скорее всего не даст натянутый трос. Слишком затянутый ограничительный винт исключит возможность воспользоваться самой маленькой звездой.

Проблемы с переключением на высокие передачи редко связаны с тем, как настроен соответствующий ограничитель. В большинстве случаев проблема связана с погнутым петухом или переключателем или с затруднённым ходом троса.

Для данной настройки следует ослабить натяжение троса, закрутить до конца регулировочные барабаны на самом переключателе скоростей и на рычаге, а также перевести звёзды в положение самой высокой передачи: большая звезда спереди и маленькая сзади.

Закручивая регулировочный винт «H» по часовой стрелке, рамка смещается в сторону больших звёзд; против часовой — в сторону малых.

После регулировки нужно достаточно сильно натянуть и закрепить трос.

Ограничитель низких передач («L»)

Ограничительный винт низких передач предотвращает переключение цепи за пределы большой звезды и попадание её в спицы. То есть если винт будет недостаточно затянут, это может привести к катастрофе. В противном случае, если его перетянуть — будет практически невозможно переключиться на самую большую звезду.

Для данной настройки следует перевести шестерёнки в положение самой низкой передачи: маленькая звезда спереди и большая сзади, а также максимально выкрутить регулировочный винт «L», чтобы предотвратить какое-либо ограничение движения переключателя.

Закручивая винт «L» по часовой стрелке, рамка переключателя смещается в сторону малых звёзд; против часовой — в сторону спиц.

Настройка переключения

Дискретные переключатели чаще всего нуждаются в настройке. Характерные щелчки, исходящие из рычага переключения, соответствуют определённому ходу троса, который перемещает переключатель в строго заданное место.

Если переключатель правильно настроен, то впоследствии придётся лишь незначительно его подстраивать, в зависимости от вытягивания троса (износа) или после его замены.

Настройка происходит за счёт специального регулировочного барабана, который находится на одном из концов троса.

У некоторых переключателей барабанов может быть два: возле переключателя и в месте, где его можно подстроить во время движения.

На горных велосипедах второй регулировочный барабан расположен возле рычага переключения, у шоссейных велосипедов он может быть расположен в верхней части нижней трубы, возле упора рубашки троса.

Нет никакой разницы, какой именно использовать регулировочный барабан.

Перед тем, как начать настройку, нужно переключиться на самую высокую передачу (маленькая звезда) и убедиться в том, что рычаг переключения находится в своём крайнем положении.

Затем делаем первый щелчок и начинаем вращать педали вперёд. Цепь должна перейти на одну позицию выше. Если этого не происходит, то трос слишком слабо натянут. Соответственно, нужно повернуть регулировочный барабан против часовой стрелки. Регулировку лучше производить с шагом в полоборота.

Для начинающих частой ошибкой является перезатягивание регулировочного барабана. Иногда в результате смещается вся цепочка переключений. Причём на всём диапазоне переключение вроде бы нормальное, но в одном из крайних работает некорректно.

Именно поэтому важно сначала отрегулировать первые два шага переключателя.

Точная подстройка основана на следующих принципах:

  • Переключение на большие звёзды регулируется натяжением троса. Если подобные переключения замедленные, то трос недостаточно натянут — нужно повернуть регулировочный барабан против часовой стрелки.
  • Переключение на маленькие звёзды регулируется ослаблением троса. Если подобные переключения замедленные, то трос недостаточно ослаблен — нужно повернуть регулировочный барабан по часовой стрелки.

Если задний переключатель работает исправно на большой ведущей звезде, но при этом на маленькой переключается некорректно (или наоборот) — это первый признак того, что погнут петух.

Регулятор натяжителя («B-tension»)

В современных переключателях два подпружиненных рычага. Нижний, называемый также «A-pivot», поднимает рамку переключателя наверх, при переключении на маленькие звёзды. Верхний «B-pivot» обеспечивает движение рамки назад к большой звезде.

Натяжение пружин обоих рычагов должно быть сбалансировано для обеспечения корректного переключения передач.

В большинстве случаев существует возможность настроить натяжение пружины верхнего рычага «B» параллелограмма переключателя с помощью специального регулировочного винта, в терминологии компании Shimano называемого «B-tension adjuster».

То есть фактически регулируется высота направляющего ролика или угол наклона цепи от этого ролика к звезде. В связи с этим в анлгоязычной литературе можно встретить упоминание о настройке именно угла цепи (англ. «angle adjustment»).

Настройка проводится, установив цепь на самую большую звезду кассеты, то есть на самую нижнюю передачу. При ослаблении винта направляющий ролик поднимается вверх, приближаясь к звезде, увеличивая натяжение цепи (уменьшая угол наклона цепи), тем самым улучшая качество переключения. Разумеется, ролик не должен задевать за шестерёнку. Зазор должен составлять примерно 5 мм.

Данную регулировку нужно проводить заново при замене звёзд кассеты или при смене длины цепи.

Регулировка заднего переключателя скоростей велосипеда

Несмотря на то, что в продаже имеется широкий ассортимент задних переключателей, принцип их работы и последовательность регулировки, в общем, одинаковы. На заднем переключателе обычно имеется 5 регулировочных элементов.

  1. Винт крепления троса.
  2. Барабан для регулировки натяжения троса.
    (На некоторых переключателях может отсутствовать)
  3. Ограничительный винт регулировки малых передач (больших звездочек) — обозначается буквой L.
  4. Ограничительный винт регулировки больших передач (малых звездочек) — обозначается буквой H.
  5. Винт регулировки натяжителя цепи.
    (На некоторых переключателях может отсутствовать)

На переключателях разных моделей эти регулировочные винты могут быть расположены по разному. Например, ограничительные винты часто располагаются не сзади, а сбоку.

Кроме этого, на некоторых манетках тоже стоят регулировочные барабаны, и они тоже, в сущности предназначены для регулировки заднего переключателя (точнее, для регулировки натяжения троса) Каким барабаном пользоваться — разницы нет, но уж если захотелось подтянуть трос прямо на ходу, то можно воспользоваться регулятором на манетке. Поскольку тросы имеют свойство растягиваться в процессе эксплуатации, подтягивать их придется все равно, как бы тщательно ни регулировались переключатели.

Регулировать задний переключатель можно только на чистом велосипеде. Надо очистить от грязи сам переключатель, ролики натяжителя, вытащить всякие травинки и хвоинки из кассеты, а также очистить и смазать цепь. Иногда этого бывает достаточно для того, чтобы переключатель начал работать, как полагается.

Устанавливаем цепь на самые маленькие звездочки спереди и сзади. Находим на своем переключателе регулировочные винты H и L.Ослабим трос заднего переключателя. Затем вращаем барабан регулировки натяжения троса по часовой стрелке до упора. Тоже самое проделываем с барабаном на монетке.
Снимаем трос. Ослабляем винт крепления троса (внутренним шестигранником) и вынимаем трос из крепления. (Из переключателя его вытаскивать необязательно. Но не помешает проверить состояние троса. Если трос изношен или расплетен то лучше его заменить. А если он грязный, то его надо почистить и смазать. Несмазанный трос может стать причиной нечеткого переключения передач.
Устанавливаем большие передачи. Для этого надо встать сзади велосипеда, и, поворачивая регулировочный винт H, выровнять ролики нятяжителя и самую маленькую звездочку. Ролики и звездочка должны находиться на одной прямой.
Здесь ролики натяжителя сдвинуты вправо — цепь с трудом переходит на большие звездочки. Надо покрутить винт H по часовой стрелке.Здесь ролики натяжителя сдвинуты влево — цепь с трудом переходит на меньшие звездочки. Надо покрутить винт H против часовой стрелке.Правильно отрегулированные большие передачи. Если сейчас покрутить педали (приподняв заднее колесо) то на самой маленькой звездочке цепь должна работать бесшумно и без попыток перескочить в сторону.
Устанавливаем трос. Заправляем трос под винт крепления, натягиваем трос (посильнее) одной рукой, а другой рукой закручиваем винт крепления троса. Если для троса в зажиме предусмотрена канавка, то надо убедиться, что трос попал в эту канавку, а не лежит рядом. Не переусердствуйте с затяжкой винта — в этом месте очень легко сорвать резьбу.
Устанавливаем малые передачи. Для этого сначала выворачиваем регулировочный винт L почти полностью (он не должен ограничивать перемещения переключателя). Вращая педали, переводим манетку на первую передачу, то есть ставим цепь на самую большую заднюю и самую маленькую переднюю звездочки. Пока еще переключатель не отрегулирован, это лучше делать осторожно — цепь может проскочить левее самой большой звездочки и попасть в спицы.
Регулируем малые передачи. Для этого надо встать сзади велосипеда, и, поворачивая регулировочный винт L, выровнять ролики нятяжителя и самую большую звездочку. Ролики и звездочка должны находиться на одной прямой. Обычно регулировочный винт надо просто затянуть до тех пор, пока он не начнет туго вращаться.
Регулируем натяжитель цепи, если он есть на Вашем переключателе. Для этого ставим цепь на самую маленькую переднюю звездочку и самую большую заднюю, и покрутим педали назад. Если верхний ролик натяжителя задевает за зубья звездочки, то надо покрутить винт регулировки натяжителя и добиться того, чтобы этот ролик отодвинулся от звездочки примерно на 5 мм. Потом переводим цепь на самую маленькую звездочку и проверяем натяжение цепи там.
Теперь надо проверить правильность и четкость переключения передач. Для этого лучше всего немного прокатиться — под нагрузкой все неточности регулировки проявятся лучше. Если цепь плохо переходит с крайних звездочек на соседние, (или плохо возвращается на крайние) то можно немного покрутить против часовой стрелки барабан для регулировки натяжения троса.

В дальнейшем, небольшую регулировку натяжения троса можно делать прямо на ходу, если покрутить регулировочный барабан на манетке. Правда, он есть не на всех манетках.

Бывает, что настройка заднего переключателя не удается. Он все равно плохо работает или на маленьких звездочках, или на больших. Это может означать то, что переключатель поврежден. (Например, рычаг переключателя погнут в результате падения). В этом случае его можно попытаться выпрямить, или просто заменить.

К нечеткому переключению приводит также повреждение блока задних звездочек (кассеты). Если она деформирована или установлена с перекосом, то сначала надо правильно поставить или заменить кассету.

Причина нечеткой работы переключателя может также крыться в плохо смазанном (поврежденном) тросе, в неисправной манетке, или в разболтавшихся роликах натяжителя цепи.

Источники:

https://m-velo.by/articles/nastroyka-sistemy-pereklyucheniya-peredach-na-velosipede
https://www.velomot.com/articles/kak-otregulirovat-na-velosipede-pereklyuchenie-skorostey/
https://spiegelstudio.ru/remont/kak-ustanovit-zadnij-pereklyuchatel-skorostej-na-velosipede-vsyo-o-velosporte.html
https://spiegelstudio.ru/bez-rubriki/kak-delaetsya-regulirovka-zadnego-pereklyuchatelya-skorostej-velosipeda-vsyo-o-velosporte.html
