Рокринг на велосипед

Что такое успокоителя цепи для велосипеда и зачем он нужен

1)На ходу цепь дорожника немного соскакивает и слышен ужасный грохот.
2)Вы уже чувствуете,что недолго осталось до пункта 1).

3)На скоростном велосипеде переключение скоростей не поддается простым регулировкам.

4)Вы сами поняли ,что цепь пора подтягивать :-).

Начнем с дорожного велосипеда –на нем все очень просто.

Для того чтобы подтянуть цепь необходимо снять колесо и оттянуть его назад в вилке так,чтобы цепь была натянута.Не нужно очень сильно или слабо натягивать цепь-надо остановиться на среднем натяжении.

А что же делать если цепь уже гораздо длиннее идеала,т.е настолько выработалась,что простой оттяжкой колеса её уже не подтянешь?Все очень просто-необходимо выбить одно — два звена цепи,так,чтобы цепь приобрела практически первоначальную длину.Это очень просто и останавливаться на этой проблеме я не буду.Главное,это хорошо скрепить цепь заново.Всё остальное вы поймете на месте.

Теперь давайте обсудим скоростной велосипед.

Первое что необходимо сделать,это попробовать подтянуть цепь вышеизложенными способами.Если это вам не удалось то у скоростного велосипеда есть несколько более простых способов:

Снимаем цепь с шестиренок,сбиваем стопор на переключателе и начинаем крутить часть переключателя ,где располагаются направляющие звездочки, в сторону большего натяжения пружины.Допускается только на старом переключателе с ослабленной пружиной. Вы просто сорвете пружину на новом!

Будете смеяться,но иногда достаточно просто подтянуть тросик переключателя.

Как всегда я вам пожелаю удачного ремонта!Не забудьте промазать вашу цепь!

Успокоитель из светоотражателя

Один из простых в изготовлении, но достаточно эффективных успокоителей. Он прекрасно справляется с главной задачей — не допускает спадания цепи. При этом цепь отлично держится во время спокойной езды и при дёрте, расколбасе.

Для изготовления успокоителя цепи своими руками понадобится:

• обычный велосипедный катафот (лучше если диаметр кольца крепления будет совпадать с диаметром подседельной трубы);
• гайки;
• болт;
• отвёртка;
• ножовка для металла.

Когда нашли весь необходимый инструмент и материалы, приступаете к изготовлению. Берёте катафот, отвинчиваете светоотражатель. Вам понадобится только лапка. Крепите её на подседельную трубу над цепью. Она не должна тереться о цепь, но находиться должна максимально близко, всего в нескольких миллиметрах. После этого отпиливаете лишнюю длину, чтобы она не мешала кручению педалей. Такой вариант успокоителя отлично удержит велоцепь при прыжках через бордюры и во время боковых приземлений.

Успокоитель цепи из светоотражателя не допускает спадания цепи

Можно к лапке прикрутить звёздочку. Ставить такой натяжитель нужно на перо звёздочкой вниз. Так вы сможете подтянуть провисшую нижнюю часть велоцепи.

Самостоятельное изготовление

Кроме покупки, многие рассматривают изготовление успокоителя для велосипедной цепи самостоятельно. Действительно, в этом нет ничего сложного. Для рокрингов и креплений есть наглядные схемы, ну а для креплений на перо – варианты, сделанные своими руками, даже надёжнее продаваемых в магазинах.

Что обычно изготавливают:

• частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
• полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
• отдельные ролики на частичном креплении для передней или задней звезды;
• защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

Пошаговая инструкция

Элементы трансмиссии велосипедов большинства производителей, за редким исключением, совместимы друг с другом. Нужно только подобрать одинаковое количество скоростей трансмиссии и цепи. К примеру, для трансмиссии с девятью передачами понадобиться цепь, предназначенная на такое же количество скоростей.

Снятие старой цепи

Используя выжимку цепи, выдавите один из валиков (штифт, соединяющий звенья цепи) в нижнем проходе цепи. Если есть замковое звено, то достаньте его. После извлечения валика аккуратно снимите цепь с велосипеда.

При длительном использовании одной цепи без замен, возможно, понадобиться заменить и кассету.

Установка новой цепи

Переключите заднюю и переднюю передачи на самые большие звездочки. Если на велосипеде есть механизм сцепления, то ослабьте его.

Накиньте цепь на переднюю звездочку, протяните конец через передний механизм переключения передач. Проверните педали так, чтобы конец цепи свисал вниз со звездочки на расстоянии около 10 сантиметров. Протяните другой конец через заднюю вилку рамы велосипеда и накиньте на самую большую звездочку кассеты. Опустите задний механизм переключения передач вниз.

Накиньте цепь поверх направляющего ролика, протяните через лапки механизма, оберните вокруг ролика натяжителя. Аккуратно отпустите механизм переключения передач.

Замер цепи

Необходимо убедиться, что цепь будет исправно себя вести при переключении на любую передачу, не повреждая другие части велосипеда. Для проверки цепь должна быть установлена на две самые большие звездочки, переднюю и заднюю. Даже если никогда не будете ездить на такой передаче.

Совместите два конца цепи и определите лишние звенья, которые необходимо удалить. Для фиксации цепи в таком положении используйте часть велосипедной спицы.

После того, как определена необходимая длина цепи, удалите ненужные звенья. Перекиньте цепь обратно на самые маленькие звездочки.

Внимание ! В полно-подвешенных горных велосипедах нужно убедиться, что длины цепи хватает при сжатии подвески

Соединение цепи

Для цепей фирмы Shimano необходимо соединить оба конца валиком. После установки, лишнюю часть валика отламывается плоскогубцами.

У производителей SRAM и KMC между концами цепи вставляется специальное замковое звено, затем защелкиваются пластины. Для полного соединения используются специальные плоскогубцы, но можно воспользоваться следующим способом.

Прокрутите педали так, чтобы замковое звено оказалось посередине верхнего прохода. Затем придержите заднее колесо, чтобы оно не прокручивалось. Надавите на педали, и замковое звено окончательно сядет на свое место. Убедитесь, что цепь установлена корректно. Прокрутите педали велосипеда, используя все передачи.

Защита пера велосипеда

Защиту пера велосипеда часто называют защитой от цепи. Правое заднее нижнее перо рамы, над и под которым проходит цепь, часто царапается цепью в то время, когда на велосипеде съезжаешь с бордюра или на тряской дороге.

Цепь бьёт по перу, что приводит к сколам краски и лака и делает неэстетичным внешний вид велосипеда. На стальных рамах этот вопрос встает еще актуальней, так как на месте повреждения лакокрасочного покрытия возникает коррозия металла.

Избежать этого помогает защита пера велосипеда.

Для чего ставят защиту пера велосипеда

Подавляющее большинство начинающих велосипедистов вначале не подозревает, что цепь может царапать заднее перо рамы и узнают об этом, когда перо уже имеет непристойный вид. Велосипед еще новый, а перо уже поцарапано.

Защита пера велосипеда изготовливается самостоятельно, причем несколькими доступными способами. Самый простой вариант — намотать изолентой несколько слоев на перо. Еще один вариант, сделать защиту пера из термополиестерола — этот материал используется для термоизоляции труб.

И еще из многого другого. Стоимость такой самоделки стоит копейки, а эффект ощутимый. Крепится самодельная защита пера при помощи одноразовых пластиковых хомутов.

Защита пера велосипеда имеет широкий спектр цветовой гаммы, чтобы подобрать под цвет рамы велосипеда. Нелишними являются светоотражающие надписи, заметные в темное время суток и работающие в качестве светоотражателя, которые будут нелишними в для безопасности.

Еще посмотреть на эту тему:

Габаритные огни велосипеда. Габаритные огни предназначены для того, чтобы обозначить велосипедиста при езде в темное время суток. Главным средством обеспечения безопасности в темноте является красный габаритный огонь…

Светоотражатели для велосипеда. Боковые светоотражатели как правило устанавливаются на спицах колес и они имеют жёлтый или оранжевый цвет. Многие велосипедисты, особенно продвинутые не очень любят отражатели на спицах, они нарушают центровку колеса. Такое происходило в случае со старыми отражателями…

Велосипедный звонок. Так как велосипедисты – это полноправные участники дорожного движения, то они согласно ПДД должны подавать предупредительные звуковые сигналы. С помощью звонка велосипедист может предупредить пешеходов или других участников движения о своих намерениях…

Курьерская сумка – модный аксессуар. Курьерские сумки для велосипедистов (Messenger Bag) становятся всё более популярными аксессуарами (по крайней мере в Европе и США), вытесняя небольшие заплечные рюкзаки…

Типы крепления

Есть три стандарта для крепления успокоителя цепи:

• BB – крепление на каретку, которая прижимает успокоитель к раме велосипеда. Обычно используется для «бананов» и других частичных защит;
• ISCG (International Standard Chain Guide) – крепление на раму болтами в трёх точках, расположенных по окружности. Диаметр окружности — 59,24 мм, расстояние между точками крепления — 47,77 мм;
• ISCG 05 – стандарт, пришедший на смену предыдущему всего через два года. На текущий момент поддерживается всеми серьёзными производителями. Диаметр окружности — 73 мм, расстояние между точками крепления — 55,92 мм.

Схемы общепринятых типов креплений
Есть и другие стандарты, например, эксперименты от SRAM, но широкой поддержки они не получили.

Рокринг

Рокринг (rockring) – как элемент “успока”. Выглядит как окружность по размеру чуть больше, чем большая звезда велосипеда. Закрепить его можно на большую звезду или на ее место. Данная конструкция позволяет совместное использование успокоителя и переключателя велобайка для передних звезд.
Rockring предохраняет от ударов мелких камней, корней и другого мусора попадающего в звезды и в цепь. Также такой способ предотвратит “зажевывание” штанины велосипедиста при педалировании.

В основном рокринг производят из металла или пластика, способного выдержать нагрузку при ударах. Встречаются упрощенные конструкции, называемые «банан». Таким образом, производитель уменьшил вес успокоителя и одновременно с этим сделал более защищенными те места, которые чаще всего подвержены ударам. Прикрепление такого вида практически не отличается от обычного рокринга.

Башгард

Башгард (bashguard) – как элемент “успока”, выполняющий функцию щитка от ударов звезды о камни, высокие выступы и другие препятствия в экстремальных велодисциплинах. Выполнен зачастую в виде небольшой, металлической пластины изогнутой формы, с насадкой из пластика или без нее, которая крепится снизу ведущей звезды велосипеда. В данном случае на велобайке установлена одна передняя звезда. Башгард обеспечивает защиту только для нижней части звезды от отскоков мелкого мусора или более сильных ударов.

Аккумулятор

С аккумулятором электровелосипеда основная засада в том, что вариантов выбора слишком много. Можно купить специальный багажник с отсеком под аккумулятор. Но в этом случае людей на багажнике уже не покатать.

У этой весьма неплохой модели емкость аккумулятора 17 Ah (по честному наверное 15 Ah). Цена: 27 773 руб.Если вариант с багажником вас заинтересует, берите сразу комплект багажник + батарея набитая аккумуляторами или багажник + корпус батареи. Если брать по отдельности, то велик риск того, что багажник с батареей не подружатся.

Можно купить батарею типа «лягушка» на подседельный штырь.

Встречаются довольно объемные батареи с заявленной емкостью 25 Ah (врут конечно). Но они исключают использование багажника и нормального подседельного амортизатора.

Наиболее часто используемые батареи крепятся во внутренний треугольник рамы и бывают трех типов: «треугольники», «бутылки» и «дельфины».

Можно спроектировать батарею и вам ее соберут профессионалы:https://www.voltbikes.ru/services/shell/https://li-force.ru

Поскольку я не испытываю доверия к китайцам и предпочитаю иметь возможность предъявлять претензии за косяки при личном общении, пришлось поступить следующим образом. Корпус для батареи был приобретен в Китае. За 2133 руб.Сборка батареи на 60-ти элементах LG MH1 была заказана в Маленьком Китае (расположенном в Москве). Честная ёмкость батареи получилась чуть больше 18 Ah. Там же было приобретено зарядное устройство (Professional Lithium Power Battery Charger, на 42.0 V, производитель Shuangye) и один из проводов был раздвоен для подключения фары. Обошлось мне это в 25000 руб.

Инструкция по установке успокоителя велоцепи

При установке натяжителя необходимо будет пользоваться:

• комплектом шестигранников на 5, 4 и 2 мм;
• шатунной выжимкой;
• ключом;
• съёмным устройством каретника;
• фиксатором для резьбы;
• смазкой.

Сборка состоит из нескольких этапов:

1. и звёздочек, при необходимости и каретки.
2. Перемещения самой крупной звезды на позицию средней. Пост крупной звезды займёт роклинг (защита от ударов).
3. Прикручивания так называемого банана к краям кареточного выступа.
4. Затяжки болтов.
5. Проверки закономерной установки.
6. Смазывания крепёжных элементов.
7. Монтировки шатунов, надевания цепи, настройки прижимных роликов.
8. Выдвижения внутреннего «блина» к звезде с соблюдением пропорционального расстояния между всеми деталями. Следует позаботиться о том, чтобы велоцепь не задевала детали.
9. Закрепления болтами.

Успокоитель цепи предотвращает её возможный слёт в дальнейшем. Корректные действия сулят комфортные поездки в дальнейшем.

Как бы хорошо вы не ухаживали за своим байком, рано или поздно все его компоненты начинают изнашиваться. Поэтому периодически нам предстоит производить различное техническое обслуживание. В данной статье мы затронем тему — как натянуть цепь на велосипеде со скоростями и обычном, как ее снять и укоротить в случае необходимости, и что нам потребуется для этого в домашних условиях.

Для того чтобы более или менее понимать о чем идет речь, следует рассмотреть разновидности велоцепей, а также их конструктивные особенности. На данный момент на всех видах велосипедов используются роликовые однорядные цепи с шагом 12,7 мм. Каждое звено состоит из внешних и внутренних пластин, пинов, валиков и роликов.

В зависимости от количества скоростей меняется ширина, чем больше звездочек, тем уже цепь. Ниже будет приведена таблица с зависимостью ширины от количества звезд в кассете.

Еще чем они могут отличаться – наличие или отсутствие замка. Замок предназначен для более простого демонтажа и установки цепи.

Как установить роликовый успокоитель и рокринг

Во время установки успокоителя на велосипед понадобятся следующие инструменты: съемник шатунов, съемник кареток, набор шестигранников или набор ключей “торкс”, крестовая отвертка, разводной или гаечный ключ:

1. Сперва нужно убедиться, что рама велосипеда поддерживает установку “успока”. Для этого на раме, с правой стороны, на кареточном узле должны быть специальные крепежные ушки с отверстиями для болтов. Если такие есть, значит рама поддерживает установку;
2. Убедившись что установка возможна, необходимо снять кривошип (шатун) с рамы велосипеда вместе со звездами со стороны крепежа, а также демонтировать каретку, либо чашку каретки, если такая возможность есть. Для этого этапа понадобится съемник шатунов, для которого нужен гаечный ключ и съемник каретки, в зависимости от типа которой, может понадобиться вороток;
3. После этой процедуры установить конструкцию согласно крепежных отверстий. Стоит помнить, что после установки кареточного успокоителя меняется чейнлайн, поэтому при установке каретки в посадочное место, необходимо скорректировать данный показатель с помощью проставочных колец. Для этого этапа понадобятся шестигранники или крестовая отвертка, в зависимости от типа болтов на каретке велосипеда;
4. После установки каретки и ее регулировки, следует установить на место кривошип со звездами. На данном этапе происходит установка рокринга, который устанавливается вместо или поверх крайней ведущей звезды велосипеда. Для того чтобы одеть рокринг нужно открутить шестигранниками бонки (болты, крепящие передние звезды между собой), после чего вернуть их на место;
5. Далее надеть цепь на велобайк и провести корректировку роликов “успока”, для того чтобы его работа была корректной;
6. В зависимости от типа конструкции “чейнгайда” установка цепи происходит в собранном состоянии или расстегнутом, где в последнем необходимо будет протягивать цепь через ролик. На данном этапа понадобятся отвертки для регулировки роликов и других деталей успокоителя;
7. После завершения всех установок и окончательных проверок необходимо проверить натяжене велоцепи. Для этого нужно переключать с одной скорости на другую, тем самым выяснить необходимо ли удлинить или укоротить длину цепи, чтобы “успок” достойно выполнял свою функцию.

Как натянуть цепь на велосипеде со скоростями

Натяжение велоцепи горного, шоссейного или другого велосипеда, на котором для переключения скоростей используется принцип перекидывания цепки на звезды с разным количеством зубцов отличается от описанного выше. Отличие заключается в том, что она не имеет фиксированного положения, а ее натяжение обеспечивает пружина заднего переключателя скоростей. Но следить за степенью растяжения все же следует. Если цепь будет слишком длинной, то заднему переключателю будет сложнее компенсировать провисание при езде по неровностям, и она будет с большой интенсивность стучать вам по перу. Конечно можно купить или сделать защиту пера велосипеда самому. Но это не спасет от ускоренного износа трансмиссии. Но и перетягивать цепь на скоростном велосипеде так же не стоит. Это приведет к плохой четкости переключения передач, и повышенному износу звезд и других компонентов.

Как узнать когда цепь необходимо натянуть

Есть несколько способов:

Выставляем положение скоростей, когда цепка находиться на самой большой передней звезде и самой большой задней. Далее берем ее внизу передней звезды (как показано картинке) и натягиваем в сторону переднего колеса до того момента, пока задний переключатель не достигнет упора. Если у вас осталось около двух «лишних» звеньев, значит длинна цепи в норме.

Второй способ немного проще. Выставляем положение, в котором используется самая большая передняя и самая маленькая задняя звезды. В таком положении направляющий ролик и ролик натяжителя задней перекидки должны быть соосны и перпендикулярны относительно земли.

На двухподвесах воспользуемся следующим методом определения необходимой длины. Надавим на маятник пока передняя кассета звезд не удалиться на максимальное расстояние от трещотки. Это и есть оптимальное расстояние, по которому замеряется необходимая длина цепи.

В отличии от односкоростных или с планетарной втулкой на велосипедах с перекидками нельзя натянуть цепь путем смещения заднего колеса. Поэтому единственный способ – удаление звеньев цепи. Так как этот метод является общим для этих разновидностей велосипедов, мы вынесли его в отдельный раздел, который расположен ниже.

Смазка велосипеда

Итак, велосипед является механизмом, который нуждается в регулярной чистке и смазке. Эта аксиома знакома всем, кто хоть немного разбирается в механике.

Смазка велосипеда нужна для того, чтобы уберечь от преждевременной деформации и разрушения трущиеся части узлов и механизмов велосипеда. Но это не единственное ее предназначение. В современном велосипеде специальные смазки применяются в качестве демпфирующей жидкости в велосипедных вилках и задних амортизаторах. Также существуют смазки для резьбовых соединений (для обеспечения их нормальной работоспособности).

Какие части велосипеда нуждаются в смазке?

Для начала отметим те части, смазка которых вполне доступна самому велосипедисту (разумеется, не искушенному в полной сборке и разборке велосипеда):

Цепь велосипеда (читайте нашу статью «Велосипедная цепь. Чистка и смазка.» ). Оси движущихся частей тормозных ручек. Оси движущихся частей заднего и переднего переключателей передач (в т.ч. ролики). Оси движущихся частей тормозов. Тросики, передающие усилия на переключатели передач и тормоза. Ось маятника заднего амортизатора (если, конечно, ваш велосипед им оснащен).

Следует сказать, что при проведении смазки велосипеда, многие начинающие велолюбители пренебрегают смазкой системы переключения передач и тормозов. А зря. Смазанные переключатели скоростей, тормозные ручки и тросики работают гораздо плавнее, тише и легче несмазанных (как правильно смазывать тормозную систему и переключатели передач читайте в нашей статье «Обслуживание велосипеда» ).

Комплектация устройства

Успокоитель цепи подразумевает целый набор элементов для велосипеда, призванных не только уберечь вас от травмы и порчи новой велоодежды, но и упрощающих техническое обслуживание байка во время путешествия. Стандартная комплектация включает:

• рокринг;
• два ролика, которые ставятся на раму на месте переднего переключателя. Они защищают звездочки и фиксируют цепь, не давая ей упасть.

Инженеры постоянно модернизируют конструкцию, чтобы снизить вес и стоимость. Уменьшают детали, заменяют ролики рамками, а в дворовых сервисных центрах защита монтируется прямо на кассету.

Давайте рассмотрим основные составляющие успокоителя.

Рокринг

Призван защищать переднюю звезду от деформации об препятствия, поверхность земли и борта. Внешне рокринг выглядит как круг, немного превышающий стандартную крепежную звездочку по размерам. Им заменяют самый большой элемент в системе.

Для производства рокринга используется прочный пластик или металл.

Чтобы снизить громоздкость конструкции компании- – определенную часть окружности, которая прикрывает самые уязвимые места от ударов снизу.

Роликовый успокоитель

Успокоением цепи обычно занимается именно ролик, который поддерживает звенья и не допускает их соскальзывания. Встречаются успокоители трех видов:

1. С одним или двумя роликами – часто велосипедистам хватает одного элемента, так как он легко справляется с основной задачей.
2. С широкими роликами для нескольких звездочек – используется для скоростных и профессиональных велосипедов
3. Без роликов – в данном случае цепь будет держаться за счет рамки. Такая простая модель подойдет, если устройство монтируется с допуском и не предусматривает постоянного нахождения в работе.

Ролик

Собственно говоря, «успокаивающий» элемент — это ролик, поддерживающий цепь. Успокоители могут быть:

• с одним и с двумя роликами (верхним и нижним) — достаточно часто останавливаются только на одном, так как основную функцию такая конструкция уже будет выполнять;
• с широкими роликами для двух передних звёзд — для скоростных велосипедов;
• без роликов — за удержание цепи в таком устройстве будет отвечать рамка. Если успокоитель устанавливается с допуском и не предусматривает постоянного воздействия, такой вариант проще и легче.

Эффективность использования

Система «дополнительных звездочек» помогает поддерживать жесткость цепи в положении, соответствующем плавному переходу между передачами. Как уже раньше сказали, чрезмерная натяжка усложняет процесс переключения, в разболтанном же состоянии звенья прыгают по звездам, из-за чего некоторые скорости могут не включаться или же резко снизится точность перехода на другие звездочки.

Устройство натяжителя помогает лишь на время компенсировать удлинения в процессе эксплуатации, но не избавляет от самого износа. На велосипедах с многозвездочной трансмиссией цепь растягивается в разы быстрее, чем в стандартной системе «передняя – задняя звезда» из-за постоянного небольшого перекоса. Превышение силы фиксации роликов переключателя при растяжении приводит к тому, что устройство уже не справляется с цепью, и укорачивать ее придется своими руками.

Натяжное устройство установлено дополнительно

Тем не менее, использование на велосипеде горного типа вполне оправдано: цепи достаточно длинные, кроме того, не возникает провисания при любом соотношении передних и задних звезд. Что касается самостоятельной установки на велосипед, где это не предусмотрено, то особого резона в этом нет: растянутую цепь куда проще будет снять и укоротить удалением лишних звеньев. Кроме этого, цена таких приспособлений тоже не балует.

Натяжка велоцепи

Механизм возможно натянуть самостоятельно, как на скоростных моделях с переключением передач, так и на велосипедах без них.

Для того чтобы правильно натянуть цепь на велосипеде, особенно, если она начала проскальзывать, понадобятся гаечные ключи (которые обычно идут в комплекте с транспортным средством) и немного терпения.

На велосипедах без скоростей

Перед началом работы с этим элементом обыкновенного велосипеда, который отличается от других видов, следует знать основное правило – нельзя натягивать цепь до состояния струны. Нормальным состоянием этого узла считается провисание до 5-ти мм.

Как натянуть цепь на обычном велосипеде, последовательность операций:

1. Транспортное средство переворачивается. Чтобы не повредить сиденье или поверхность руля, под них можно подкладывают небольшие куски мягкого материала.
2. Заднее колесо держится на двух гайках. Для работы с цепью, их необходимо ослабить.
3. Последствием движения колеса по наклонным пазам, надо настроить требуемое провисание.
4. После того, как было достигнуто рекомендуемое расстояние в 5 мм, заднее колесо надо закрепить на 2 гайки, которые потом следует аккуратно затянуть. Не стоит прикладывать массу усилий.
5. Слишком натянутый механизм не даст велосипедисту свободно вращать педали. Также при возвращении транспорта в исходное состояние, внимательно следят за тем, чтобы ось колеса проходила параллельно валу каретки.

На скоростных с передачами

Как натянуть цепь на велосипеде со скоростями? Конструкция скоростных обеспечивает натяжение звеньевого элемента посредством увеличения жёсткости пружины заднего переключателя. В случае неправильного выбора длины звеньевого элемента и последующей замены, переключатель не обеспечит должного натяжения.

При сильном провисании цепь будет бить по раме, а переключение передач станет затруднительным. Также не следует ставить слишком короткий механизм, натяжение ускорит износ всего механизма скоростей.

Это можно сделать двумя способами:

1. Натягиваем цепь на самую большую переднюю и заднюю звездочки. Тянем за нее, отводя задний переключатель до максимума вперед. Добавляем два звена и получаем оптимальную длину цепи.
2. Перебрасываем цепочку спереди на самую большую звезду, сзади — на самую маленькую. Подтянуть ее до такого положения когда:
   рамка заднего перебрасывателя будет указывать ровно вниз;
3. ролики переключателя должны быть в одной вертикальной линии.

Выбор успокоителя цепи

1. ISCG устанавливают на велораму посредством кругового крепления болтов. Оптимальное количество крепежей – 3, межболтовое расстояние – 47,77 мм.
2. ISCG 05 – весьма востребованный успокоитель, благодаря лёгкому монтированию. Диаметр окружности крепления составляет 73 мм, межболтовое расстояние должно быть 55,92 мм. Крепление производится на , прижимающую успокоитель к велораме.

Помимо установочного типа натяжители отличаются между собой:

• степенью защиты;
• стоимостью;
• по основе материала;
• весом;
• конфигурацией.

Успокоители изготавливаются из металла высокого качества и пластика. Стоимость натяжителя напрямую зависит от используемого материала.

Для чего нужен успокоитель цепи

Спадание вызвано нагрузкой при езде. Закончиться это может травмами. Чтобы предотвратить неисправность используют успокоитель цепи велосипеда, под которым подразумевают ряд аксессуаров. Чаще конструкция собой представляет два ролика и рокринг. Такую конструкцию крепят к раме спереди вместо переключателя, чтобы не «улетела» цепь и была защищена от ударов (рокринг) передняя звездочка.

Выполняющую функцию успокоителя деталь делают в виде круга, диаметром большим, чем размер звездочки. Крепится он стандартно, а эксплуатироваться может с переключателем передач. Главной деталью «успокоения» является поддерживающий ролик.

Но, встречаются и другие варианты успокоителей:

• безроликовые, т.е. деталь удерживается рамкой;
• с двумя роликами – снизу и сверху;
• с широкими роликами – для моделей спортивных.
• Креплений тоже несколько:
• тремя винтами к раме – ISCG;
• передовой стандарт – ISCG 05;
• к каретке – ВВ. Успокоитель притягивается к раме байка.

Выпускают еще монтируемый сзади успокоитель на кассету, чаще встречающийся на велосипедах классических и реже – на профессиональных, поскольку он мешает переключать передачи и требует дополнительного расхода энергии. Стоимость устройства зависит от престижа производителя и лежит в пределах 1000-5000 рублей. Признанными компаниями являются: SRAM, Hope (Британия), Funn и Shimano, рассчитанная на российского потребителя.

Видео: Как установить цепь на велосипед

Даже при спокойном катании периодически приходится задумываться, можно ли удержать цепь от удара о бортик, а при скоростном спуске и вовсе – как не потерять её на очередном пригорке. Потеря цепи часто не только неприятна, но и опасна, так как теряется управление и легко получить значительные травмы. В такой ситуации для защиты и цепи от спадания, и седока от травм, профессионалы используют успокоитель цепи.

Покупка

Цены на подобные устройства сильно варьируются – от 1000 р. за китайский пластик или изделие из соседней мастерской до 100 и более долларов за профессиональные комплекты с рокрингом и качественными роликами.

Рынок изделий достаточно узок. Выделяют всего несколько приличных компаний:

• Truvativ – бренд от SRAM, безусловный лидер по качеству. Официально ввозится в Россию несколькими компаниями;
• Hope – британская компания, делающая ставку на современные материалы при изготовлении деталей велосипеда;
• Funn – тоже британская компания, ввозится в РФ достаточно редко, и цены обычно завышены;
• Shimano – занимают средний ценовой сегмент.

Какие модели лучше купить

Сегодня большинство и профессиональных велосипедистов, и любителей стараются установить успокоитель цепи на велосипед. Для чего нужен понятно каждому, но какой лучше выбрать?

Ценовая политика в этом сегменте рынка достаточно широкая. Можно подобрать пластиковый элемент, изготовленный в Китае и заплатить только тысячу рублей. Но если нужен качественный комплект от известных брендов, то придётся отдать и $100.

Наш рынок рассматриваемой продукции нельзя назвать разнообразным. Но, всё-таки на нём представлены лучшие мировые производители. К ним относятся:

• компания Truvativ, выпускающая высококачественную продукцию;
• производитель из Великобритании Hope, применяющий только современные материалы;
• занимающая средний сегмент по стоимости своего товара, компания Shimano.

Товары от названных выше производителей, безусловно, не нуждаются в дополнительной рекламе, но на их покупку придётся раскошелиться.

Хотя некоторые любители вполне способны изготовить успокоитель цепи на велосипед своими руками. Он вполне выполняет поставленную задачу и деньги, при этом, не придётся выбрасывать.

Замена цепи на велосипеде: снимаем и устанавливаем правильно

Специалисты советуют придерживаться некоторых простых рекомендаций, которые позволят владельцу велосипеда избежать возможных проблем с цепью:

• не стоит ездить на сильно перекошенных передачах;
• вовремя сделанная поможет вам уберечь ее от скорой поломки.
• не используйте густые смазки и средства типа WD40 в качестве смазки цепи;
• используйте несколько сменных цепей для продления их жизни.

В случае, если цепь все же нуждается в замене, важно подойти к этому вопросу грамотно и квалифицированно. Перед началом работ проверьте, какая цепь стоит на байке: с замком или нет

Как правило, цепи с замками стоят только на детских или дешевых байках. Чтобы подобной конструкции, достаточно лишь найти замок и снять его с помощью простой отвертки.

Сложнее дело обстоит, если на велосипеде стоит цепь без замка, то есть с пином. Для работы с ней обязательно понадобится специальный инструмент – выжимка, который позволит быстро и легко снять цепь, не повредив звенья. Последовательность снятия такой цепи следующая:

• Нужно выбрать сегмент цепи для разборки (специалисты советуют при каждой новой процедуре с одной и той же цепью выбирать разные сегменты, поскольку разборка их расшатывает).
• В выжимное приспособление вставить цепь. Делать это можно так: или используя расположенное у фиксирующего винта посадочное место, в котором можно запрессовать или выпрессовать ось, или же – во втором положении регулируется только внутренняя часть втулки.
• Выдавить ось в сторону укрепляющего винта (винт выжимки заворачивается при помощи рукоятки).

ВАЖНО! Во время работ следует тщательно следить за отсутствием дефектов на оси, ведь затем она будет использоваться в сборке звена. Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться

Перед установкой цепи

на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться.

Установка цепи

на велосипед – процедура несложная и при должной сноровке выполняется легко, следует только аккуратно совершить следующие действия:

• Устанавливаем переключатели на малые звездочки.
• Надеваем цепь на велосипед, учитывая правильность расположения роликов натяжителя – нижний обходит слева, а верхний – справа.
• После того, как звенья совмещены и зафиксированы винтом, можно зажимать цепь в выжимке.
• Аккуратно запрессовываем ось, медленно вращая рукоятку выжимки: следите за уровнем погружения относительно соседних звеньев.
• Проверяем, как работает ось – свободно и без заеданий, не выступает ли.

Смазка велосипеда — Нижегородский экстрим

Смазка — предмет одного из наиболее жестоких споров в байкерской среде. Смазывать нужно только чистый байк. Это аксиома. После мытья нужно, чтобы смазываемые узлы высохли. Как правило, для этого достаточно пары часов. Ходовая часть велосипеда, к которой можно отнести систему, кассету и цепь (плюс, если есть, успокоитель цепи), подвержена стойким загрязнениям: здесь отлагается трудновымываемая смесь смазки, которую наносили цепь.
Существует несколько распространенных способов смазки и чистки цепи , но не один из них нельзя признать удовлетворительным. Действительно работают только два способа.

Традиционный способ чистки цепи

состоит в том, что цепь снимается с велосипеда и моется в растворителе. Такой способ создает определенные трудности при мытье современных цепей, поскольку они спроектированы таким образом, чтобы выдерживать большие напряжения, возникающие при переключении под полной нагрузкой, что стало возможным на современных конструкциях звездочек. Пластины современных цепей прочнее склепаны, и ось трудно вынимать и вставлять, не повредив или боковую пластину или саму ось. Если ты хочешь мыть цепь, сняв ее с велосипеда, то лучше всего приобрести специальное разъемное звено, такое как Craig Super Link. Такое звено позволяет снимать и надевать цепь без инструментов. Имеются и готовые цепи с таким звеном. Например, SACHS PC-61.

Просто и идеально цепь можно отмыть, сняв ее с велосипеда и засунув в пластиковую бутылку с небольшим количеством солярки или керосина, и хорошенько поболтав, а потом повторить с «фери» и чистой водой — даже руки не запачкаешь.

Другой способ чистки

состоит в том, что ты моешь цепь, не снимая ее с велосипеда с использованием приспособления (машинки) для чистки цепи. Такое приспособление представляет из себя коробочку, через которую пропускается нижняя ветвь цепи. Внутри коробочки находятся щетки и ролики, которые изгибают и чистят цепь, пропуская ее через растворитель. В машинку наливается немного Fairy и немного воды — чем горячее, тем лучше. Ты ужаснешься тому количеству грязи, которое сойдет с цепи после этого! С одной стороны, когда моют цепь, сняв ее с велосипеда, то, как правило, используют больше растворителя, чем помещается в приспособление для чистки цепи. Поэтому и грязи раствориться может больше. С другой стороны, приспособления для чистки цепи вращают ролики и изгибают цепь. Такой способ способствует более глубокой очистке цепи.

Но все же лучший способ очистки цепи — ручной с использованием щеточки и растворителя. Звезды приходится чистить с помощью пластиковой щетки и Fairy, смазывать их не нужно.

Как сделать натяжитель цепи велосипеда

Чтобы хоть немного сэкономить, можно сделать натяжитель цепи велосипеда своими руками. Но в первую очередь нужно понимать, для чего нужен успокоитель (он же натяжитель) цепи на велосипеде. Данный аксессуар является защитным элементом вело транспорта. Благодаря успокоителю регулируется уровень натяжения цепного механизма, чтобы исключить снижение колебания при преодолении препятствий (прыжках по камням, рельсам и так далее). Кроме того, натяжитель обеспечивает защиту от механических повреждений и соскакивания цепи со звездочек. Применяется успокоитель на велосипедах, имеющих одну скорость или механизм внутреннего переключения.

Какой успокоитель цепи для велосипеда лучше

Существует всего 3 разновидности стандартных установок натяжителей:

Успокоитель цепи ISCG.

«ISCG» устанавливается непосредственно на раму при помощи укрепления болтов по кругу. Для этого достаточно 3 крепежа. При этом расстояние между болтами должно составлять 47,77 мм.

«ISCG 05» считается самым востребованным вариантом, так как монтирование его довольно простое. Применяется успокоитель цепи iscg05 и остальные модели. Окружность крепления имеет диаметр в 73 мм, но расстояние между крепежными элементами составляет 55,92 мм.

«BB» крепится на каретку, которая прижимает натяжитель к раме велосипеда.

Успокоители различаются не только по типу установки, но и по прочим параметрам:

• вес;
• себестоимость;
• внешний вид;
• материал;
• степень защиты.

Материал может применяться как высококачественный металл, так и пластик. От этих показателей и зависит стоимость изделия.

Успокоитель цепи для велосипед своими руками

• пластина алюминиевая или дюралевая с толщиной от 8 до 11 мм;
• ножовка и тиски;
• техническое масло;
• напильник и керн;
• дрель или сверлильный станок;
• молоток и сверла;
• наждачная бумага;
• метчик, имеющий размеры М10*1 и его держатели.

При помощи маркера обрисовывается старая деталь на металлической заготовке, называемая петухом, после чего просверливается центральная часть отверстия. Далее, ножовкой максимально отпиливается заготовка и напильником доводится внешняя форма до идеального состояния. Можно вместо дропаута проделать паз по диаметру вала, который впоследствии вставляется в паз петуха. В месте установки петуха в раму, производится по ширине перепад. Его ширина на тонком участке должна быть 4 мм, а на толстом — 8 мм.

Теперь можно отверстие высверлить окончательно. Учтите, что диаметр сверла должен быть немного меньше диаметра отверстия. Особенно, если металл мягкий. Лучше всего использовать электрическую дрель, так как ручная не дает идеальной точности. Потом нарезается резьба поступательно-возвратными движениями.

Как осуществляется замена?

Для того чтобы выполнить самостоятельно замену элемента, вам нужно приобрести и подготовить такие элементы:

1. Новый успокоитель для автомобиля вашей марки (стоимость около 500 руб.).
2. Кусок стальной проволоки: длина — 20 см, диаметр — 1,5 мм.
3. Рожковые ключи.
4. Торцовые ключи и вороток, трещотка.
5. Отвертки плоские.

Вам нужно выполнить такие манипуляции при ремонте:

1. Снимите фильтр очистки воздуха. Ключом на «12» выкрутите 5 болтов, которыми он крепится.
2. Головкой на «13» выкрутите болты, которыми крепится крышка ГБЦ и снимите ее.
3. Ослабьте крепление башмака ключом на «13».
4. Плоской отверткой теперь нужно отжать в сторону башмак.
5. Удерживаете отверткой в таком состоянии башмак и затягиваете гайку колпачка.
6. Сделайте из проволоки крючок, которым будете удерживать успокоитель. В противном случае он провалится внутрь мотора.
7. Выкрутите все болты, которыми крепится успокоитель.
8. Прокрутите распределительный вал примерно на 1/3 оборота по ходу движения часовой стрелки.

Далее необходимо извлечь успокоитель при помощи проволоки. Новый устанавливается на место старого, и осуществляется сборка в обратном порядке.

10 лучших крыльев для велосипедов

Компактные и недорогие крылья для езды по городу, а также усиленные модели для реально экстремальных условий.

Лучшие крылья для велосипедов с простым креплением

Подобные модели обладают высокой прочностью и надежно фиксируются на основании. Они предназначены для постоянного использования, но сложно очищаются от загрязнений.

SKS Velo 65 Mountain 29″ (11471)

Velo Mountain выполнены из высокопрочного пластика, не боятся резких ударов и царапин, отличаются малым весом. Расширенная конструкция защищает велосипедиста от брызг даже при прохождении сложного маршрута.

Масса комплекта — 290 г. Надежные и универсальные крепления дают возможность зафиксировать крылья на велосипедах различного типа. А набор U-stay гарантирует устойчивость брызговика в любых условиях.

Достоинства:

• легкие;
• прочные;
• надежное крепление.

Недостатки:

• высокая цена.

SKS Rowdy 20-24″ подойдут для маунтинбайков и других спортивных моделей.

Stels XH-B171 24-26″

Основным материалом изготовления входящих в комплект крыльев выступает полипропилен. Это обеспечивает их малый вес, устойчивость к резким ударам и легкость чистки от загрязнений после завершения поездки.

Подходящая ширина протектора шины — до 2,15 дюйма. Переднее крыло фиксируется на кронштейне, заднее — на подседельной трубе. Элементы креплений устойчивы к большой нагрузке и деформациям.

Достоинства:

• ударостойкость;
• малый вес;
• легкая очистка;
• надежное крепление.

Недостатки:

• сложная установка.

Stels XH-B171 24-26″ можно использовать на велосипедах различного назначения, но лучше всего они подходят для подростковых моделей.

STG GH-363F/R 27.5-29″

Крылья STG отличаются удлиненной конструкцией. Это гарантирует надежную защиту от вылета грязи во время езды. В качестве материалов изготовления выступают пластик и сталь, что обеспечивает модели прочность и долговечность.

Масса комплекта — 400 граммов. Крепление переднего крыла осуществляется при помощи специального кронштейна, заднего — к подседельному пальцу. Двухточечная регулировка дает возможность настроить угол наклона в зависимости от особенностей конструкции велосипеда.

Достоинства:

• простое крепление;
• регулировка угла наклона;
• высокая прочность;
• удлиненная конструкция.

Недостатки:

• тяжеловаты.

Крылья STG GH-363F/R 27.5-29″ подойдут для установки на горные велосипеды и езды в сложных условиях.

Stern CRM2BL-S18

Основным материалом изготовления крыла Stern стал высокопрочный полипропилен. Благодаря этому оно не боится механических повреждений, отличается гибкостью и надежностью при любых условиях эксплуатации.

Рекомендуемый диаметр колес 20-29 дюймов. Крепление осуществляется на подседельный штырь и не занимает много времени. Небольшой вес исключает ухудшение динамических показателей велосипеда.

Достоинства:

• малый вес;
• надежная фиксация;
• высокая прочность;
• низкая цена.

Недостатки:

• небольшие размеры.

Stern CRM2BL-S18 подойдет для установки на велосипеды различного типа, которые эксплуатируются в городских условиях.

Zefal Croozer Road (8529470)

Несмотря на вес всего 60 граммов, модель имеет оптимальные размеры для защиты от брызг при езде на высокой скорости (ширина 50 миллиметров). Универсальное крепление обеспечивает простую установку крыла вне зависимости от конструкции велосипеда. Подходящий диаметр колеса — 28 дюймов.

Все основные элементы изготовлены из высокопрочного пластика, устойчивы к резким ударам и появлению микротрещин. Применение специальной резины способствует гибкости крыла и сохранению формы на протяжении всего срока эксплуатации.

Достоинства:

• минимальный вес;
• простая установка;
• сохранение формы.

Недостатки:

• непрочные крепежи.

Zefal Croozer Road устанавливается на нижнюю трубу рамы — универсальное крыло для велосипедов различного назначения.

Лучшие быстросъемные крылья для велосипедов

Модели этого типа фиксируются при помощи специальных зажимов, благодаря чему их установка и демонтаж занимают считаные секунды. Как правило, они располагаются на удалении 10-20 сантиметров от покрышки, что несколько ухудшает их защитные качества.

Simpla Hammer 3 SDE

Оба крыла отличаются легковесностью и оптимальной формой для защиты велосипедиста от брызг во время езды. Наличие светоотражающих элементов повышает уровня безопасности в темное время суток.

Защелка SPEEDclick выдерживает большую ударную нагрузку, вкручивается в корону вилки. При необходимости можно установить адаптер для трубы диаметром 1,5 дюйма. Двойной шарнир позволяет отрегулировать положение крыльев с учетом особенностей рамы и колеса.

Достоинства:

• небольшой вес;
• высокая прочность;
• надежная фиксация;
• гибкая регулировка.

Недостатки:

• высокая цена.

Simpla Hammer предназначены для установки на МТВ с амортизационными вилками и езды в экстремальных условиях.

Oxford Mudstop MTB Set 26-29″

В набор входят два крыла из прочной пластмассы и мягкого резинопласта. Они отличаются гибкостью, ударостойкостью и увеличенной площадью в области брызговиков — для надежной защиты от вылета грязи. Общий вес 410 г. Передний элемент устанавливается в нижнее отверстие штока вилки диаметром 20-33,7 мм, задний — на подседельный штырь.

Достоинства:

• стильный дизайн;
• высокая прочность;
• расширенные брызговики;
• надежная фиксация.

Недостатки:

• относительно тяжелые.

Комплект Oxford Mudstop MTB Set явно предназначен для горных велосипедов и вполне подойдет для постоянной эксплуатации.

Flinger SW-669QR

Модель имеет простую и надежную конструкцию, не боится резких ударов и отличается гибкостью. Материал изготовления — специальный пластик, не подверженный растрескиванию и быстро восстанавливающий форму при деформации.

Длина крыла — 47 сантиметров, предназначено оно под колеса размеров 24-26 дюймов. Крепление осуществляется к подседельному штырю любого диаметра. Регулировка угла наклона и высоты фиксации в двух точках позволяет подобрать оптимальное положение защиты.

Достоинства:

• высокая прочность;
• сохранение формы;
• малый вес;
• настройка положения.

Недостатки:

• небольшие размеры.

Flinger SW-669QR подойдет для установки на велосипеды, не имеющие отверстия для крепежа на раме. Хороший выбор для владельцев подростковых моделей.

Topeak DeFender RC11 TC9632

Одной из особенностей модели является удлиненная конструкция (60,1 см), что гарантирует максимальную защиту от брызг и грязи. Угол наклона крыла можно легко отрегулировать при необходимости.

В качестве материала изготовления использован ударопрочный пластик. Это обеспечивает долговечность крыла при любых условиях эксплуатации. Полированная внутренняя поверхность снижает вероятность скопления грязи.

Достоинства:

• малый вес — 98 граммов;
• надежная защита от брызг;
• регулировка угла наклона;
• довольно просто чистится.

Недостатки:

• непрочный крепеж.

Topeak DeFender предназначено для колес диаметром 28-29 дюймов шоссейных и трековых велосипедов.

SKS ShockBoard XL 26-29″

Крыло ShockBoard устанавливается в рулевую трубу при помощи специального переходника. Широкая и удлиненная конструкция обеспечивает надежную защиту от вылета грязи при любом стиле езды.

Вес модели всего 96 граммов. В комплектацию вместе с крылом входят пять конических адаптеров. Материалом изготовления защиты служит качественный пластик.

Достоинства:

• стильный дизайн;
• малый вес;
• надежная защита от брызг;
• наличие адаптеров в комплектации.

Недостатки:

• невысокая прочность.

Переднее крыло SKS ShockBoard XL 26-29″ рекомендовано владельцам горных и гибридных велосипедов, подходит для вилок любого типа.

Какие крылья для велосипеда лучше купить

Популярными считаются полноразмерные крылья, которые закрывают большую часть колеса, обеспечивая надежную защиту от вылета брызг. Шоссейные модели имеют укороченную конструкцию и отличаются меньшим весом.

Для снижения риска вылета грязи ширина крыла должна превышать размер покрышки. Некоторые производители оснащают свои модели дополнительными вставками по бокам и в нижней части, позволяющими увеличить полезную площадь без излишнего утяжеления конструкции.

Важным критерием является материал изготовления крыла. Самой высокой прочностью обладают стальные модели, зато пластиковые отличаются малым весом.

Оптимальным решением станет покупка крыла, имеющего двухкомпонентную структуру: изготовленного с применением металла и ударостойких композитов.

Можно обратить внимание и на строение внутренней поверхности крыла:

• Наличие специальных канавок и углублений обеспечит более эффективное отведение воды.
• Дополнительная полировка уменьшит налипание грязи во время езды по пересеченной местности и избавит от необходимости регулярной чистки.

Неправильный подбор крыльев может ухудшить динамические характеристики велосипеда. Поэтому при установке подобных элементов нужно учитывать угол поворота колес и максимальный ход подвески.

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Защита на звезду велосипеда

Что такое защита звезды велосипеда и зачем она нужна

4 минут Автор: Михаил Скворцов 45

Огромное количество российских велосипедистов –городские жители. Если приехать в деревню, то вряд ли можно увидеть что-нибудь, новее старого «Урала», к раме которого привязаны вилы и мотыга. Весь велосипедный «цвет» сконцентрирован в крупных городах. Инфраструктуры же в виде велосипедных дорожек практически нигде не создано.

И приходится велосипедистам «прыгать» через поребрик, с риском поставить «восьмёрку» на переднее колесо, или получить повреждение большой передней звезды велосипеда. Поэтому вопрос, какая бывает защита на звезду – это проблема не только наезда на бревно, но и городского катания.

Какая бывает защита звезды?

Самый простой и дешёвый вид защиты на звездочкуи защиты цепи– это комбинированный защитный щиток. Он может быть выполнен как из пластика, так из алюминия.
Он предназначен как для защиты звезды велосипеда от ударов о камни, стволы деревьев, так и для защиты цепи, а значит, штанины от периодической «крепкой дружбы».

Простейший вариант, который неспособен защитить зубья звёздочки, а предназначен только лишь для защиты одежды велосипедиста.

На рисунке ниже уже более серьёзная, цельнометаллическая алюминиевая защита, которая может предохранить цепь если не от ударов, так от попадания и «заедания» в неё мелких палочек, веток и др.

Но такие накладки уместны лишь при спокойном, «дамском» стиле катания. Могут устанавливаться производителем на сити-байках.

Для того чтобы защитить звезду на велосипеде с агрессивным стилем катания на даунхилльной машине или на маунтинбайке, на фрирайдовом велосипеде, которые словно предназначены для поиска проблем под колёсами, существует отдельная защита в виде кольца, именуемая рокрингом(rockring — каменное кольцо).

Какими бывают рокринги?

Так как рокринг должен быть прочным и лёгким, то его изготавливают из лексана (особо ударопрочного, неколющегося пластика) или из алюминия.

Кроме функции бампера, рокринг снижает вероятность спадения цепи с ведущей звезды, работает в качестве «успокоителя».
В зависимости от количества точек крепления рокринги бывают рассчитаны на 3, на 4 и на 5 точек крепления. Наиболее распространены 4-точечные. Рокринг может крепиться на звезду или к шатунам.

Как выбрать рокринг?

Чтобы не ошибиться, стоит обратить внимание на маркировку, под какой размер звезды и число зубьев он рассчитан (например, 42/44 зуба), а также выбрать способ крепления. Если пришлось выбрать рокринг с креплением к звезде на 3 точки, а у вас звезда на 5 точек – придётся или менять товар, или рассверливать посадочные места.

По моему мнению, 5-точечный рокринг более долго служит. Если от него откололся кусок, то можно сдвинуть его на угол, закрепить целым краем книзу. Так можно проделать целых 5 раз.

В погоне за лёгким весом: выбор «банана»

Как видно, «банан» — это не целое кольцо для защиты передней звезды, а только его нижний сектор, около четверти кольца. Его преимущество в меньшем весе, а недостаток в том, что они чаще монтируются на специальный успокоитель, и лишь некоторые модели – на каретку. Также он не так живуч, как рокринг.

Нужна ли вам защита на звезду?

Если у вас есть хоть немного удали, и вас тянет на заросли с корягами, где можно «срезать», смело ставьте рокринг. Если вы любите, аккуратно притормозив, спокойно сойти с велосипеда, перевести его через любой холмик и снова спокойно поехать за пенсией, то можете сэкономить от 300 до 1500 рублей!

Также существует вариант ставить рокринг не на большую звезду, а вместо неё. Плюсом является экономия веса, увеличение дорожного просвета, возможность приобрести недорогую запчасть. А минус – потеря быстрых передач, перенастройка переднего переключателя. Об этом способе стоит задуматься, если у вас есть желание порезвиться на пересечённой местности, но вы редко используете большую звезду.

Защита велосипедной цепи и звезд. Рокринг.

В предыдущих статьях были рассмотрены различные вопросы по устройству, маркировке, износу и смазке велосипедной цепи.

В этой коротенькой статье рассмотрим вопрос о защите велоцепи.

От чего нужно защищать цепь?

1. От попадания на неё песка, грязи и влаги, которые начинают работать как абразив и приводят и быстрому износу.
2. От попадания между цепью и звездами элементов одежды: штанин, юбок, пол платьев, плащей и т.п.
3. От ударов при падении и езде по пересеченной местности. Это относится не только к самой цепи, но и к звездам, особенно передним. Причем, удар по звезде может возникнуть не только при езде по ямкам лесной дороги с большими кочкам и корнями, но и в городе при съезде с высокого бордюра.
4. При велопрогулках по лесу, полям с высокой травой всегда есть вероятность попадания мелких веток или густой травы между цепью и звездами, что может привести к её сбросу.

Прежде всего, сразу обратим внимание на терминологию. Многие путают «защиту цепи» и «защиту от цепи». Это две похожие друг на друга вещи, но всё-таки выполняющие немного разные задачи.

Что такое «Защита от цепи»

«Защита от цепи» — предотвращает попадание одежды велосипедиста между цепью и передней звездой, а также защищает брюки или юбки от загрязнения при соприкосновении с цепью.

Ставится она обычно сверху цепи и наиболее часто используется на односкоростных велосипедах (синглспидах) или моделях с планетарной втулкой. Хотя её можно поставить и на многоскоростной велосипед.

Обычно их изготавливают из легких алюминиевых сплавов или прочного пластика.

Бывают двух типов:

• в простейшем виде, защищая только цепь и звезду сверху;
• более серьёзные варианты, включающие, помимо кожуха над цепью, полное закрытие звезды по всей окружности. Это вариант уже поможет защитить не только одежду, но и избежать ударов по звезде, попадания мелких веточек и палочек при езде по лесу или парку.

Более подробно вопрос защиты одежды при катании на велосипеде описан в статье «Как защитить брюки, юбки, пальто и плащи от попадания в цепь велосипеда».

Что такое «Защита цепи»

«Защита цепи» — защищает саму цепь и звезды от попадания на неё грязи и случайных повреждений при езде по пересеченной местности, падении или ударах. Естественно, полная защита цепи так же защищает и одежду велосипедиста, как и в предыдущем варианте.

Такая защита полностью закрывает не только цепь, но и переднюю и заднюю звезды. Цепь закрыта сверху и снизу, что полностью исключает попадание на неё дорожной грязи, песка и воды.

Грязь и песок являются одним из факторов, влияющим на ускоренный износ цепи. Особенно это заметно при неправильно подобранной густой смазке, которая буквально собирает все это на себе и начинает работать как абразив, резко повышая износ звезд кассеты, системы и цепи.

Рокринг — что это такое и для он нужен

К элементам защиты трансмиссии относится и рокринг (от англ. Rockring «каменное кольцо»).

Это деталь, предназначенная для:

• защиты передних звезд многоскоростного велосипеда от ударов;
• защиты от попадания между звездой и цепью предметов одежды.

При установке рокринга его подбирают диаметром немного большим, чем установленные звёзды. Таким образом, он принимает все возможные удары на себя и не дает одежде попасть между цепью и звездой.

Рокринги различаются

• по количеству зубьев звезды (размер), на которую он ставится;
• по материалу изготовления чаще всего это алюминиевые сплавы или ударостойкая пластмасса (лексан);
• по типу крепления к шатунам.

У велосипедов для даунхила, фрирайда, стрита они крепятся на бонки от 3 до 5 штук, хотя самым распространённым креплением рокринга является крепление на 4 бонки. У триальных байков он прижимается к шатуну специальной муфтой или звездой.

Так что перед покупкой рокринга и защитных кожухов на цепь обязательно проверьте, можно ли будет их установить на ваш велосипед.

Защита одежды для передней звезды велосипеда

Здравствуйте, уважаемые посетители этого сайта. Уже лето, и давно уже начался сезон для велосипедов. В этой статье я вам расскажу и покажу, как сделать защиту для передней звезды велосипеда. Велосипед без этой защиты для звезды становится не очень то и безопасным, а просто опасным. Например, при езде на велосипеде с немалой скоростью, на звезду может зацепиться ваша одежда, брюки или шнурки кроссовок, то при этом можно легко и быстро упасть с велосипедного транспорта.Тогда можно очень сильно травмироваться. Да и когда едешь тихо, туда все равно зацепляется одежда, и тогда она пачкается об замазанные солидолом цепь и звезду. После этого смыть одежду от солидола очень трудно, да и одежду можно порвать. Вот такие случаи могут произойти при отсутствии этого щитка для звездочки велосипеда.

У меня этот щиток сломался, то есть держатели щитка, так как он был из пластмассового материала, и я решил его отремонтировать, дать вторую жизнь.

Для изготовления защиты для передней звезды велосипеда от одежды мне понадобились:

Инструменты:
1) Напильник,
2) Острый канцелярский нож,
3) Клеевый пистолет и горячий клей,
4) Дрель или шуруповерт и сверла,
5) Гаечный ключ,
6) Отвертка,
7) Перманентный черный маркер.

Материалы:
1) Старая защита для передней звезды велосипеда,
2) Резиновый материал (от коврика автомобиля),
3) Пять длинных и пять коротких винтиков,
4) Пять маленьких и пять больших шайб с одинаковым диаметром отверстий,
5) Десять одинаковых гаек.

Процесс изготовления защиты для передней звезды велосипеда от одежды.

Для начала берем сломанный щиток от звезды и напильником выпрямляем неровные места от сломанных держателей.

Вот и все, защита для передней звезды велосипеда от одежды сконструирована. Теперь одежда уже не зацепляется об звезду и цепь, не застревает среди них.

На этом статья закончена. Всем спасибо за внимание! Всем удачи и пока!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Что такое защита звезды велосипеда. Рокринг и башгард

/>Поездки на велобайке обретают все большую популярность в современном динамичном обществе. Они позволяют поддерживать двигательную активность, без пробок переместиться из пункта А в пункт Б, делают велосипедистов более бодрыми и энергичными. Как и любое транспортное средство, велосипед нуждается в периодическом техническом обслуживании. После частых поездок по бездорожью или по пыльным городским улицам тщательного очищения, а иногда и мелкого ремонта требуют велосипедные цепи и звезды. Тем, кто не хочет делать этого слишком часто, велопроизводителями предлагается готовое решение – специальная защита, устанавливаемая на велосипед. В этой статье содержится полезная информация, позволяющая составить представление, для чего используется защита передней звезды велосипеда и ее виды, имеющие существенные конструкционные различия.

Для чего необходима защита звезды

Защита представляет собой диск или особый вид щитка, который устанавливается непосредственно на переднюю звезду велобайка. Она таким образом предохраняется от:

• попадания песка, пыли, мелких камешков,
• случайного захвата одежды,
• механического повреждения в результате неудачных падений, наездов на бордюры, камни, бревна и другие препятствия, ударов.

Также установленная защита на велосипед может препятствовать получению велосипедистом значительных повреждений при падении.

Система может быть изготовлена из металла, пластика и алюминия, толщина ее также варьируется у различных производителей.

Разновидности

Существую различные виды защитных конструкций. Простейшая – предназначенная для установки на велосипед и препятствующая попаданию в механизм одежды, травы и мелких веточек, может быть представлена в 3 модификациях:

• открытая – представляет собой простейшую разновидность, которая защищает одежду велосипедиста, но звездочка при этом от повреждений не предохраняется;
• закрытая – предназначена для установки на велосипед с одной звездочкой. Велозвезда, защищенная такой конструкцией, застрахована от попадания веток и пыли, ударов о камни и бордюры;
• полностью закрытая – устанавливается на велосипед с одной скоростью. Велозвезда при использовании этой конструкции становится полностью защищенной от механических повреждений, попадания травы, ветвей, песка и пыли;
• башгард, рокринг – конструктивно усиленные системы, призванные обеспечить защиту от серьезных ударов ведущую звездочку, цепь и раму велобайка в экстремальных велодисциплинах.

В качестве минусов простейших видов защитных конструкций райдеры называют их низкую степень защиты, недолговечность и плохую ремонтопригодность. И даже отремонтированная конструкция не подлежит повторной установке на велосипед, так как вероятность новой поломки очень велика, а это может не только повредить переднюю звезду велобайка, но и причинить травму велосипедисту.

Рокринг

Для райдеров, активно использующих велосипед и предпочитающих агрессивный стиль езды, предусмотрена абсолютно иная конструкция – рокринг (Rockring). Эта деталь представляет собой круг, изготовленный из металла или сверхпрочного пластика и имеющий диаметр, превышающий диаметр передней звезды. С его помощью звездочка не только приобретает защиту от механических повреждений, которые особенно часто сопровождают велосипедистов, практикующих фрирайд, даунхилл или триал. Такая защита также выполняет роль своеобразного бампера, который принимает на себя большую часть ударов, которые в случае отсутствия рокринга, приняла бы на себя звезда. Также рокринг препятствует спаданию цепи с ведущей звезды, выполняя тем самым функцию успокоителя цепи.

Рокринги могут крепиться на ведущую звездочку или кривошипы (шатуны). Количество точек крепления может составлять от 3 до 5, однако наиболее популярной является защита с 4 креплениями. При выборе рокринга, необходимо внимательно изучить маркировку изделия. В расчет принимается сама велозвезда, ее размер и количество зубьев, а также способ крепления. При приобретении рокринга с меньшим количеством крепежных отверстий, чем требует звездочка, которой укомплектован велосипед, недостающие можно досверлить самостоятельно. По мнению специалистов, наиболее ремонтопригодными являются пятиточечные рокринги.

Некоторые велосипедисты, в случае двойных – тройных звезд спереди, рекомендуют устанавливать рокринг вместо одной наибольшей передней велозвезды. Эта замена позволяет снизить общий вес велобайка и несколько увеличить дорожный просвет. Однако данная звездочка отвечает за быстрые передачи. Ее демонтаж приведет к потере максимальных скоростных характеристик, которыми изначально обладал велосипед, и приведет к необходимости перенастраивать переключатель скоростей.

Башгард

Самым современным защитным механизмом в настоящее время является башгард (Bash Guard). Эта защита предназначена для предохранения ведущей звезды и цепи от механических повреждений в результате удара, падения или иных нестандартных ситуаций, в которые может попадать велосипед. Для установки башгарда большая звездочка демонтируется. Эта защита представлена в 2 модификациях: башринг и башплейт.

Башринг

Башринг (Bashring), по сути тоже самое, что и рокринг, только пишется по другому :). Причины путаницы терминологии нам доподлинно не известны. Представляет собой специальное защитное кольцо, выполненное из поликарбоната или алюминия. Оно устанавливается на внешнюю часть звездочки на горных модификациях велобайков, используемых в даунхилле, фрирайде, эндуро и других экстремальных дисциплинах. Звездочка, установленная на такой велосипед, является наиболее уязвимой и подвержена различным повреждениям. Защита этого вида крепится к ней при помощи 4 болтов.

В последнее время башринги устанавливаются и на шоссейные велосипеды во избежание повреждений во время преодоления препятствий или при столкновениях.

Башплейт

Башплейт (Bash Plate) – особая конструкция, устанавливаемая для того, чтобы ведущая звезда и цепь велобайка обрели надежную защиту от повреждений. Башплейт имеет специальную конструкцию, благодаря которой звезда защищается не полностью, а лишь определенная ее часть. При этом значительно снижается вес детали. Главным его отличием от башринга является крепление не на звездочку, а на велосипедную раму или каретку (в устаревших модификациях).

Большинство производителей аксессуаров указывают, звездочка какого размера может интегрироваться с башгардом. Для установки башгарда на велосипед, его размер должен минимум на два зуба превышать размер передней звездочки овальной формы. Эта конструкция рассчитана на эксплуатацию велобайка без передних переключателей, то есть с одной ведущей звездой.

Итоги

Надежно защищенная звезда необходима райдерам, активно использующим велобайк в условиях бездорожья. Этой несложной деталью надежно прикрываются звезда и цепь, поломка которых сделает невозможной дальнейшую поездку и приведет к дорогостоящему ремонту. И даже в условиях города, учитывая увеличившееся количество велосипедистов и участившиеся в связи с этим столкновения и пробки, все больше райдеров устанавливают защитные приспособления на свои двухколесники. Наиболее подходящий вариант защиты выбирается с учетом модификации велосипеда, стиля и места езды райдера.

Велошеринг или кикшеринг. Что выбрать?

Весной 2018 года друг за другом шеринги самокатов открыли Делимобиль и Юдрайв. Наши читатели, СМИ (TJ, Афиша, Village) и мы сами часто сравнивали их, рассуждали, чья модель развития будет выгоднее и удобнее для клиентов.

Но пока все обсуждали появление в России кикшеринговой индустрии, осталось без внимания то, что конкурировать прокаты самокатов могут в первую очередь с шерингом велосипедов. А это намного сложнее.

Сейчас, когда кикшеринги работают уже несколько месяцев и скандалы вокруг них улеглись, можно обсудить этот вопрос и сравнить системы велосипедных и самокатных прокатов в Москве.

Как устроен московский кикшеринг и велошеринг

Здесь коротко напомню о компаниях и их моделях развития.

В московском кикшеринге сейчас три компании. Самая загадочная — Samocat sharing. Кажется, бренд существует уже несколько лет, но непонятно, в каком статусе находилась компания эти годы. Весной у «Самокат шеринга» было всего несколько станций (а внутри МКАДа вообще одна). В июле компания начала активно открывать точки, сейчас их около 15. На станциях написано, что сервис работает в тестовом режиме.

У «Самокат шеринга» неэлектрические самокаты. Электрические тоже анонсированы, но в городе их пока никто не видел.

Вот здесь — короткий обзор самокатов, а тут мы собирали всю известную информацию о компании, но ее было немного, и, возможно, что-то уже неактуально:

Что известно о Самокат шеринге? Цены, станции и правила

Теперь про Делисамокат. В мае компания шумно запустилась с Собяниным, плохим качеством сервиса и наездом на блогеров.

Потом Делисамокат поднял тарифы и добавил в парк самокаты лучшего качества. А еще объявил о запуске в Чечне.

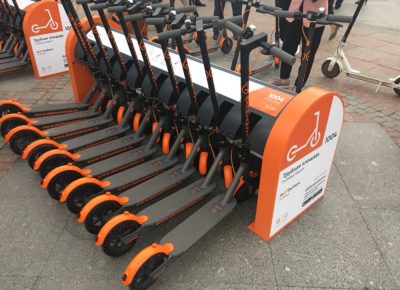

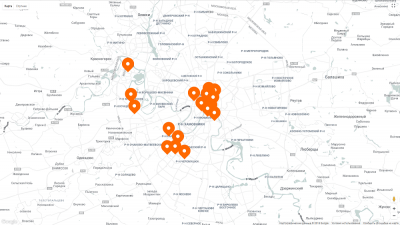

Делисамокат работает по станционному принципу. В городе есть точки (в Москве их сейчас около 20), там стоят самокаты, их надо бронировать через приложение и возвращать потом на любую из двадцати точек.

YouDrive lite, который запустился меньше чем через неделю после Делисамоката, работает по dockless-системе. Станций нет, самокаты стоят в городе внутри Садового кольца. Точки для завершения аренды все равно есть и указаны на карте (это обычные городские парковки для велосипедов, на которых есть наклейка Юдрайва), но их очень много.

У Делисамоката и Юдрайва только электрические самокаты.

В московской системе велошеринга пока только одна крупная компания – Велобайк. Она работает по станционной системе, велосипед стоит в указанной на карте точке, чтобы взять его в аренду, нужно ввести свой логин и пин-код (еще можно арендовать через Тройку), чтобы вернуть велосипед – надо вставить его в гнездо на станции.

У Велобайка есть и обычные, и электровелосипеды, но электрические работают очень плохо, и их можно возвращать только на семь станций в городе.

Может ли Velobike заменить каршеринг? Мнения каршероводов о московском велошеринге

Тарифы

У Делисамоката 4 тарифа (час – 250 рублей, сутки – 999, неделя – 3000, месяц – 9999). Сразу при знакомстве с тарифами на сайте пользователя предупреждают, что по окончании срока аренды «самокат считается украденным».

Если во время аренды самокат разрядится, его можно зарядить самостоятельно или поменять на новый. Зарядку также можно взять на станции.

У YouDrive lite все просто, аренда самоката — 5 рублей в минуту.

У «Самокат шеринга» разные тарифы для обычных и электрических самокатов. Обычные: 2 рубля – поминутный, 60 рублей – почасовой, 500 рублей – на день. Электрические: 5 рублей в минуту и 250 в час.

Еще для неэлектрических самокатов тариф зависит от станции. На станциях повышенного спроса (под ними, кажется, имеются в виду парки) почасовая оплата – 90 рублей, на день – 600.

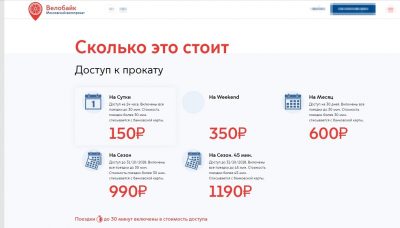

В Велобайке система вообще другая. Для доступности — скриншот с сайта:

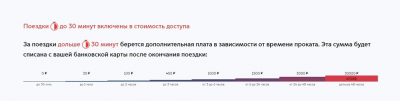

По такой системе вы, по сути, оплачиваете доступ к велосипедам на определенный срок (сутки, месяц, сезон) и можете больше не платить, ели укладываетесь в 30-минутную поездку. Если не укладываетесь, начинается дополнительная тарификация.

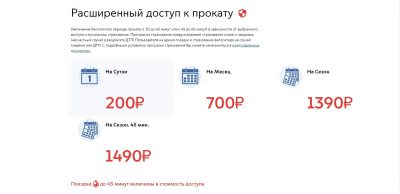

Чтобы увеличить время поездки и не платить за это дополнительно, покупайте расширенный доступ. Он дает страховку и увеличивает время на 15 минут.

Что лучше: если пользуетесь регулярно, например, для езды на работу или учебу, велошеринг выгоднее. Если нужно просто недолго покататься в центре – дешевле всего брать «Самокат шеринг» за 2 рубля в минуту. Велосипед на сутки стоит 150-200 рублей.

Зона использования

Делисамокат можно использовать «по всему городу», но не по бездорожью, оставлять самокаты нужно на станциях, вот карта:

YouDrive lite, как мне рассказали в поддержке, зону использования не ограничивает вообще. Главное — вернуть потом в правильное место. Заканчивать аренду можно в пределах Садового кольца, а в некоторых местах – даже за пределами.

В «Самокат шеринге» тоже не проговаривают ограничения зоны, только просят вернуть самокат на одну из этих станций.

У Велобайка правила такие: «Нельзя выезжать за пределы МКАД, а также на крупные скоростные магистрали (типа ТТК)». Оставлять велосипеды нужно на станциях. Их, по данным на сайте компании, сейчас 430.

Что лучше: зоны использования у всех компаний примерно одинаковые, с незначительной разницей в формулировках. По количеству станций, конечно, лидирует Велобайк. Особенно, если смотреть за пределы Садового кольца.

Удобство

В этом вопросе сложно быть абсолютно объективным, потому что удобство разными людьми воспринимается по-разному. В целом нужно отметить, что велосипеды Велобайка тяжелые, электровелосипеды еще тяжелее (40 кг). И с ними нельзя в метро.

Самокаты легче (хотя электрические все равно тяжелые), с ними можно (и не проблематично) заходить в метро и вообще в общественный транспорт, они без проблем едут в гору. Есть вопрос к безопасности (нормально ли разгонятся до 15-20 км, когда едешь на самокате?), но в целом очко тут кикшерингу.

Какой именно компании – сказать сложно, наверное, это слишком индивидуальный момент. Я не очень люблю общаться с людьми, но люблю автоматизированные сервисы. Поэтому в вопросе удобства отдам предпочтение Юдрайву.

Механика потребления

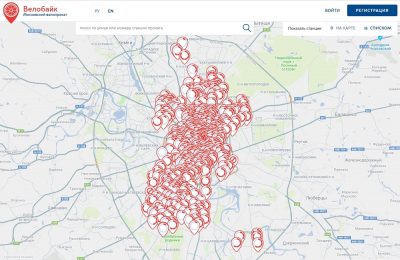

У велошеринга она намного шире и из-за тарифной политики, и из-за количества велосипедов и станций. Велосипеды используют и по ежедневной модели (точка А – точка Б), и для велопрогулок-туризма.

Кикшеринги пока не дотягивают, даже если суммировать парк всех трех компаний. Операторы сейчас слишком сконцентрированы на центре города, а самокатов и станций вряд ли хватит, чтобы использовать сервис для регулярных и целенаправленных поездок.

Весной компании несколько раз говорили о формате «микропоездок» (когда используешь самокат для передвижения между ближайшими станциями метро). Это, вероятно, одна из двух моделей потребления. Вторая – прогулки и туризм, то есть фановое использование, а не вариант мобильного транспорта.

Итоги коротко

1. Велошеринг в Москве пока намного сильнее и переигрывает самокаты на ключевых позициях (цена, количество, охват). Но к нему тоже есть очень много вопросов, о которых стоит поговорить отдельно.

2. Кикшеринги громко запускались весной, но за лето не смогли довести сервис до такого состояния, чтобы он стал полноценной частью транспортной системы (как каршеринг, например).

3. Хорошо, что есть разные формы летней транспортной мобильности. Плохо, что одна форма пока перевешивает все остальные и слишком прочно монополизировала тему.

Источники:

https://motorchina-online.ru/obzor/uspokoitel-cepi.html
https://vyboroved.ru/reyting/luchshie-krylya-dlya-velosipedov
https://veloexpert33.ru/velosiped/zashhita-na-zvezdu-velosipeda.html
https://truesharing.ru/tp/10943/
