1 Беспроводные тормоза — всё о велоспорте

Беспроводные тормоза — всё о велоспорте

Дисковые тормоза на велосипед (механические) напоминают ободные: у них есть трос, подтягиваемый устройством рычажным приводным, благодаря которому колодки и прижимаются. Выполнено такое механическое устройство может быть в виде винта ходового, клина, кулачка.

Два последних схожи конструктивно, но передвигается кулачковый по оси, а клиновый вокруг нее проворачивается. Движение колодок с тросом происходит в параллельных плоскостях.

Дисковые тормоза на велосипед (гидравлика) составляют центр управления, выполненный в форме цилиндра, и поршень. Устанавливают их в ручке тормоза (на руле байка).

Они управляют колодками, которые соединяются прочным рукавом между собой. Внутри износостойкого рукава течет масло.

Расширительный бочок у многих моделей отсутствует, поэтому обслуживание достаточно сложное, требующее определенного инструмента и навыков.

В гибридных дисковых тормозах на велосипед механика совмещена с гидравликой, состоящей составляют которую два поршня, омываемых маслом: один — регулирующий, второй – силовой. Цилиндры находятся в тормозном корпусе, а трос воздействует на поршни при помощи рычага.

О достоинствах тормозов разных типов и недостатках

Дисковые тормоза на велосипед имеют перед ободными ряд преимуществ:

  • больший срок службы;
  • возможность совершать поездки даже в непогоду, поскольку они не забиваются ни грязью, ни снегом;
  • больший коэффициент трения (по сравнению с механикой) между диском металлическим и абразивом;
  • на скоростных спусках они срабатывают быстрее;
  • не изнашивается обод;
  • диски не греются, хорошо ведут себя при резком торможении;
  • не нуждаются в регулировке (достаточно их раз отрегулировать на весь эксплуатационный период);
  • даже при повреждении обода, поломка не отражается на работе.

Отрицательные стороны тоже есть:

  • для обслуживания потребуется специальный инструмент;
  • ощутимый вес негативно отражается на долговечности спиц байка и втулки, которые нагружаются дополнительно;
  • высокая цена; сложности, возникающие, если требуется заменить колодки;
  • создают трудности при установке багажника.
  • На настоящее время гидравлика признана лучшим типом дисковых тормозов на велосипед, поэтому достоинства, перечисленные выше, относились больше к ней. Эту надежную систему, обеспечивающую безопасность при езде, ставит на байки все большее число гонщиков.

Сравнительная характеристика гидравлического типа с другими дисковыми тормозами на велосипед

Существующие между ними различия объясняются особенностями конструкций. Быстрота реагирования и четкое срабатывание – неоспоримые плюсы гидравлики, которая колодки сжимает с большей силой.

В аналогах механических, при сильном нажатии на тормоз, растягивается тросик. В гидравлических же дисковых тормозах на велосипед он отсутствует.

Заменяет троссик жидкость, которая не сжимается (если только она не закипает).

Этот вид отличается от остальных моментальным реагированием, поскольку масло не испытывает сопротивления, перемещаясь по системе, в отличие от моделей механических, где трос трется о рубашку. Велосипедист, на байке которого установлена гидравлика, легко затормозит, надавив одним пальцем на тормоз, который очень чувствительный и срабатывает четко. Мощные байки снабжены ими.

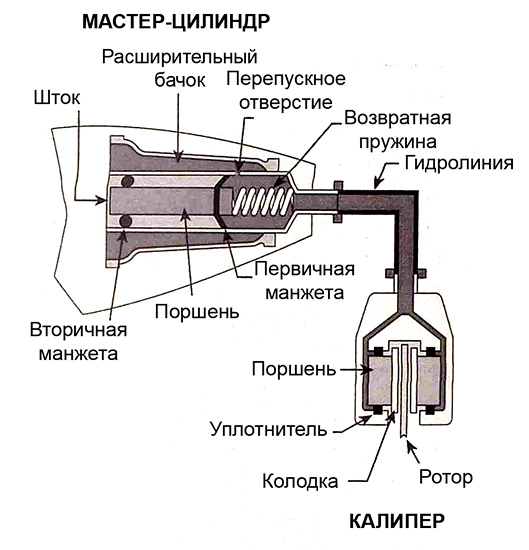

Как работают гидравлические дисковые тормоза на велосипед

В механических аналогах при продолжительной работе из строя выходят колодки и тросик. Этого нет в гидравлике. Главное здесь, следить, чтобы трубка, по которой поступает жидкость, не перегибалась. Иначе в дороге останетесь без тормозов, которые отремонтировать вдали от цивилизации, не представляется возможным.

Если такое случилось, то, пусть на короткий период, но сохраняется способность тормозить. В механических же, если разрывается тросик, происходит моментальный отказ.

Полезные рекомендации

Стоимость этих дисковых тормозов на велосипед нельзя назвать низкой, поэтому покупать ее рекомендуется тем, кто любит езду экстремальную и по пересеченной местности. В других случаях тратиться не нужно.

Выбор дисковых тормозов на велосипед механические и гибридные оправдан, если ездить предполагается по городу, как и для занятий велотуризмом.

О выборе этих вариантов вы не пожалеете из-за простоты в использовании и надежности.

Эффективность торможения напрямую зависит от размеров ротора, поэтому на это обращайте внимание при покупке. Срабатывание тем лучшим, чем больше диаметр ротора, правда, вес байка это увеличит.

Плавность торможения определяется наполнителем тормозных колодок, которое бывает органическим и механическим. Торможение с помощью органических мягче и притирка происходит легче. Второй включает опилки металлические, поэтому такие колодки устойчивы к износу, но они, чтобы лучше работать, сложнее поддаются пригонке.

Производители основные дисковых тормозов на велосипед и цена на них

Ценовую политику на них классифицируют так: дешевые – механические дисковые тормоза. Стоимость лежит в пределах 20-30 американских доллара.

Выпускаются они компаниями: «Shimano», «Tektro Tektro Novela», Aquila» и комплектуются ротором; средней стоимости, которая не выходит за 30-100 долларов. Это гидравлика производителей: «Avid Elixir», «HAYES», «Magura», «XLC», «Tektro Draco», «Shimano».

Выпускают с ротором и без него; дорогие – стоимостью от 100 до 525$. Компании, изготавливающие их: «SRAM», «Formula» и некоторые, упомянутые выше.

Дисковые тормоза для агрессивной езды – выбор правильный. Но их бессмысленно покупать, если предполагается езда на городских велосипедах. В лучшем случае, целесообразно приобрести механическую разновидность, стоимость которой ниже гидравлического аналога – незаменимого помощника при поездках по пересеченной местности.

Вариантом средним считаются гидравлические дисковые тормоза компании «Avid Elixir» (95-105 долларов). Дальше по нарастающей они распределяются так: «Magura», модели которой различают по цифрам в маркировке. Отчет начинается с 95 долларов – модель, заканчивается – 320 (модель MTS), как и стоимость модели фирмы «Formula». Дорогой считается продукция «SRAM» — 50-525 долларов.

Фирма производитель Тип привода Стоимость за штуку, рубли
СLARK`S 2P/160R гидравлический 6000
CMD-8 механический 2500
CMD-11R -//- 2100
Skeletal SX (комплект) гидравлический 13000
TEKTRO GEMINI -//- 4800
DRACO2 -//- 4750
Auriga Pro HD-M700 -//- 8300
Avid BB7 механический 5800

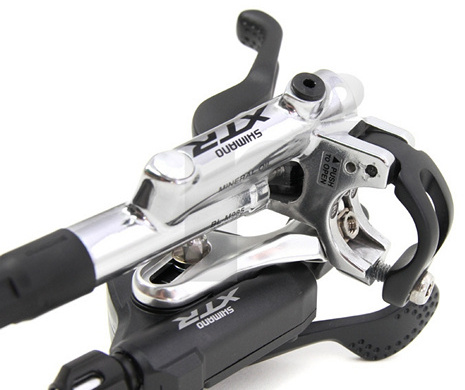

Shimano XTR BR-M965 гидравлический 6700
Deore M535 -//- 5000

Отзывы о тормозах с гидравликой

Они только положительные, если любят агрессивную езду: тормоза не подводят, реагируют четко на нажатие ручки тормоза, не стираются, т.е. разрешают «лихачить». Но, если пробить гидрлинию, отремонтировать ее в походных условиях нельзя. Решайте сами!

Видео: Выбираем дисковые тормоза на велосипед

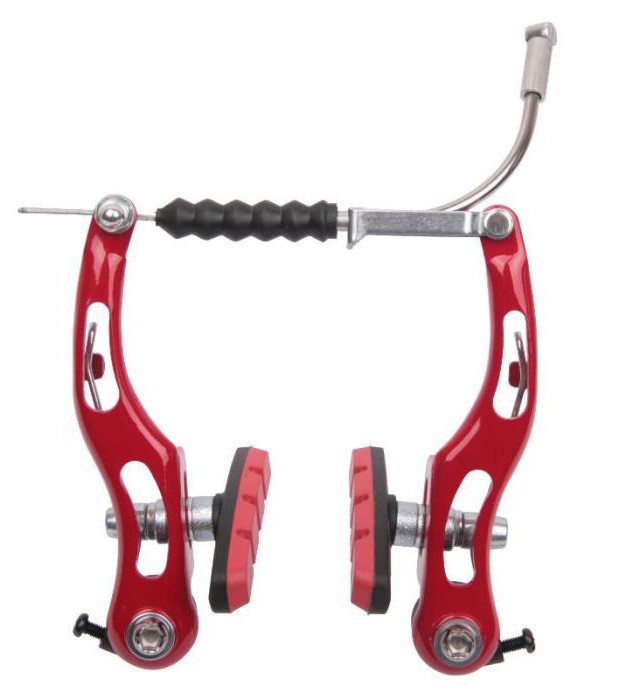

Тормоза V-brake – легендарные ободные тормоза для велосипеда

Это одни из самых простых тормозных конструкций на велосипеде. Почему называется v brake? Здесь все просто: v расшифровывается как vector — векторный тормоз.

Тормоза такого типа постепенно отходят на задний план, если раньше дисковый тормоз считался крутой штукой и был редким и дорогим удовольствием, то сейчас в основном производители предпочитают наградить даже не самый дорогой горный велосипед (в народе ашанбайк) дисковыми тормозами, а не v-брейками.

На велосипедах более дорогого класса, не всегда существует возможность установки таких систем из-за непредусмотренных креплений на вилке и раме. Зато если надумаете сделать апгрейд, например, установка дискового тормоза вместо v-brake, то на современных рамах и вилках будут данные крепления под вашу задумку.

Разделить по типу ободные тормоза v-brake можно на:

  • Механические
  • Гидравлические

Если механические тормоза встречаются нам постоянно, то гидравлические – редкость. В механических для сжатия векторов применяется не хитрая конструкция из рубашки и тросика. Стоимость ремонта – доступна, ломаются редко, регулировка проста и быстра.

В гидравлических v-break вместо тросика и рубашки используется гидролиния, в которых находится жидкость, масло или тормозная жидкость.

Преимущество в том, что такая система обеспечивает равномерное усилие при давлении колодками на обод. Минусы: в морозную погоду, если залито масло — могут размерзнуться и дать течь. Ремонт и комплектующие существенно дороже своих собратьев. Поэтому если у вас гидравлика, узнайте, что у вас в гидролиниях.

Тормоза векторного типа эффективны, просты и что не мало важно — надежны, а также имеют сравнительно не большой вес и просты в обслуживании.

Конструкция тормозов в-брейк не сложна: на двух рычагах расположенных друг напротив друга размещаются колодки, крепятся соответственно на посадочные места на раме и вилке. На руле имеются ручки, при нажатии на которые через трос передается усилие на рычаги, и таким образом идет давление на колесные обода колодками и осуществляется трение, соответственно замедление движения.

Так почему же вибрейки так ущемляют нынешние производители?

Поговорим теперь о минусах.

Плохая тормозная устойчивость при плохих погодных условиях. Попадающая на обод и колодки вода, грязь, а также обледенение в минусовую погоду – значительно снижает КПД тормозов. Конечно же на рынке в наше время производители предлагают большой выбор колодок с различным качеством материала, что обеспечивает более надежное торможения в таких условиях.

Существует много споров на эту тему, ну это каждый тестирует и решает сам.
V-brake и мокрый грунт. Кто попадал в дождь на грунтовой дороге поймет. В таких условиях идет налипание грязи на рычаги, на тросик между рычагов, очень интенсивно и при сильно мокром грунте налипание происходит очень быстро, что производит блокировку колеса. Конечно при таких погодных условиях лично меня не спасали даже дисковые тормоза – грязью забились почти все подвижные механизмы, попасть в поле в дождь это плачевное дело.

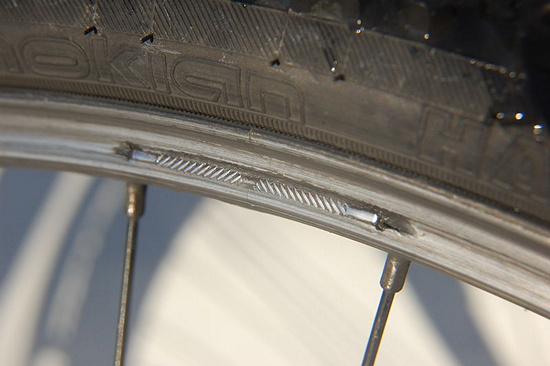

Еще популярная проблема v brake тормозов – неровность обода, восьмерки. Ну здесь все понятно, восьмерка – соответственно приходится настраивать рычаги, разводить их на ширину виляния колеса, чтобы не создавалось трение при свободном вращении.

Это приводит к увеличению свободного хода тормозной ручки ну и конечно же снижает качество торможения.

Бывало такое, что восьмерка была большой и приходилось вовсе разъединять рычаги, чтобы можно было продолжить движение, при этом понятно, что о торможении тем колесом не было и речи.

Что касается производителей тормозов для велосипеда, то лидеры на рынке Shimano, Avid. Также существуют другие производители, что тоже заслуживают уважение: Tektro, Jagwire, Bengal, Alhonga, Flybikes, Sun Race, ZZYZX, Promax и другие.

Подводя итог можно сказать, что v-brake тормоза все еще остаются популярны и имеют свой сегмент любителей. У меня сейчас два велосипеда, на одном тормоза v-brake на другом гидравлические дисковые тормоза. Сказать конкретно что лучше – не могу, тут уже много факторов, погода и другие моменты. Но в плане надежности торможения в любых условиях, я думаю дисковые “чуток” впереди.

Выбор тормозов для велосипеда: дисковые или ободные?

Стоит ли говорить о важности тормозов в жизни человека – будь то автомобильные тормоза, велосипедные или вообще? Пожалуй, нет. Просто поможем вам выбрать тормоза для велосипеда.

Тормоза – пожалуй, самый ответственный велосипедный узел, от которого может зависеть ваша жизнь. Поэтому выбирать их надо тщательно и с умом.

Основной критерий – поверхность торможения – определяет типы велосипедных тормозов:

1. Ободные

  • механические
  • гидравлические

2. Дисковые

  • механические
  • гидравлические

3. Барабанные

  • тормозная втулка

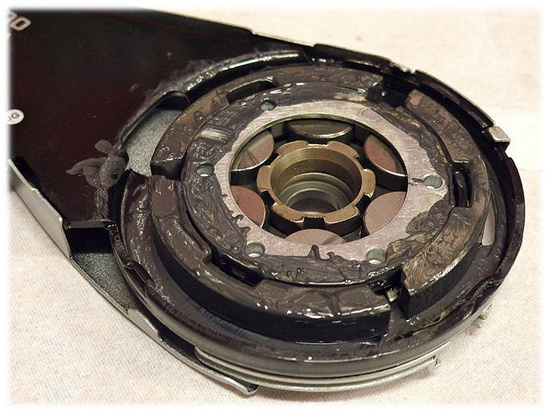

  • роллерные

Самые популярные – это ободные и дисковые тормоза. Вот о них мы и расскажем подробнее.

И начнем мы с основ, а именно – с устройства тормозов каждого типа.

Дисковые тормоза для велосипеда по своей идее очень просты. Рядом со спицами, по левую сторону от втулки колеса, закреплен стальной диск. С обеих сторон к этому диску с помощью нехитрого устройства прижимаются колодки. Вот от степени прижатости этих колодок и зависит сила торможения.

Ободные тормоза для велосипеда устроены иначе. Есть два длинных рычага, расположенных по бокам обода, на одном из них находится анкерный болт, а на другом – упор для рубашки троса, а тормозные колодки прижимаются, соответственно, к ободу колеса. На сегодняшний день ободные тормоза являются самыми распространенными и популярными.

Почему же велосипедисты отдают предпочтение ободным тормозам?

Прежде всего, этот тип тормозов обладает большей силой, нежели другие тормозные системы, что позволяет использовать специальные тормозные ручки с гораздо меньшей величиной прилагаемого усилия.

Ободные тормоза обладают минимальным весом, поэтому не утяжеляют велосипед. Для определенных стилей езды – это очень важный параметр.

Их сложнее сломать и легче настраивать (вы можете справиться с этой задачей самостоятельно).

Высокую оперативность торможения обеспечивает ручной привод.

При длительном торможении ободные тормоза нагреваются меньше дисковых.

Большим плюсом для многих является низкая стоимость ободных тормозов.

У дисковых тормозов также есть свои, не менее весомые, преимущества:

Главный плюс – это высокая мощность торможения и высокая модуляция.

Колодки дисковых тормозов обладают большим ресурсом и более износостойки, чем у тормозов ободного типа.

Они не требуют постоянного регулирования – достаточно один раз их настроить.

Высокое качество управления дисковыми тормозами обеспечивает гидравлический привод.

Даже при повреждении обода такие тормоза будут работать без проблем.

Еще одно неоспоримое преимущество – эти тормоза никак не зависят от условий работы, им не страшны грязь, вода на ободе и пыль.

Пару слов стоит сказать о фирмах, выпускающих тормоза для велосипедов.

Основными производителями являются фирмы Shimano, Avid, Tektro, Alhonga. Фирма Shimano занимает лидирующие позиции на рынке велосипедного оборудования и отличается от других высоким качеством продукции, широким диапазоном оборудования и доступными ценами в своих классах.

На рынке дисковых тормозов общепринятым лидером считается фирма Avid (США). Тормоза фирмы Hope по праву можно назвать одними из лучших в мире. Лидерами по выпуску дисковых тормозов также являются такие фирмы, как Shimano, HAYES и Tektro.

Выбирая новый велосипед, всегда помните о том, что дисковые тормоза дороже ободных, а значит – они «съедают» часть цены велосипеда за счет других комплектующих.

Говоря проще – за определенную сумму вы сможете купить велосипед с лучшим оборудованием, но без дисковых тормозов, чем «слабенький» аппарат, но зато с тормозами дискового типа.

Конечно, дисковые тормоза для велосипеда современнее ободных, мощнее и производительнее, да и выглядят привлекательнее. Но иногда надо отдавать предпочтение не красоте, а практичности.

Вот мы и подошли к главному вопросу этой статьи – какие же тормоза для велосипеда выбрать: дисковые или ободные?

Если вы катаетесь уже давно и даже тянете на профессионала, а главное – четко понимаете, зачем вам тратить приличную сумму именно на дисковые тормоза, то лучше, конечно, приобретайте именно их. В противном случае, ваш выбор – ободные тормоза для велосипеда, особенно, если вы новичок в велосипедном спорте.

Словом, преимущества и недостатки есть как у дисковых тормозов, так и у ободных. Поэтому перед покупкой взвесьте все плюсы и минусы и сделайте оптимальный выбор для своей подготовки и стиля катания – выбирайте те тормоза, свойства которых вы сможете использовать на все 100%, а их обслуживание не будет вам накладно.

Беспроводные тормоза для велосипеда

Наконец-то созданы беспроводные тормоза для велосипеда! Немцы! Все немцы!

Вы не поверите, однако надёжность этой беспроводной тормозной системы британские немецкие учёные оценивают в космическую цифру в 99,999999999997 пер сентов.

Что за цыфирь? Сия цыфирь значит что из одного триллиона торможений невдачка случится всего лишь три раза. Да, никак, не идеально, да, но все же приемлемо.

А я еще думаю: «вот в прекрасное же время мы с вами живем! То у нас 11 звезд на носу, то карбоновый стульчак, то еще чего-то настолько важное без чего велосипед если и едет, то едет плохо или же едет не туда.

Профессор Хольгер Херманнс (Holger Hermanns) с коллегами из университета Саара (Universität des Saarlandes) смонтировали на таком вот чоппере (фото этого велосипеда ниже) прототип беспроводных тормозов. По их профессорскому мнению на таком велосипеде отсутствие тормозных тросов с рубашками выглядит оч-ч-чень эф-ф-фектно!

Как работает? Да просто – для торможения немецкий велосипедист должен просто напросто сжать правую рукоятку руля. Сила сжатия руля снимается датчиком давления, который смонтирован под грипсом. Рядышком с грипсом на руле есть пластиковая коробочка размером как пачка из-под сигарет, но обязательного синего цвета.

Эта коробочка и есть передатчик, что отсылает радиосигнал приёмнику. Приемник так где ему и следует быть – около тормоза велосипеда. И вот, ровно в тот же самый незабвенный миг когда приемник получается от грипсоидного механизма посредством синей пачки сигарет упорядоченный сигнал он задействует некий механизм.

А тот механизм, в свою очередь, активирует уже сам дисковый тормоз велосипеда. Да, немцы не шли по пути упрощения, все должно быть в гамаке и стоя надежно! И, для увышения надежности этой самой грипсо-сигаретно-механизмо-дисковой системы есть и дублирующий передатчик.

Правда, сами разрабы твердят, что надёжность от присутствия этого дублятора не никак повышается. То бишь это не главное.

Что же главное? А главное чтобы костюмчик сидел это чоткая настройка системы!

Так говорит Херманнс.

Прототип беспроводных тормозов велосипеда срабатывает в течение 250 миллисекунд, и это немецких чоперов велосипедистов вполне устраивает.

Ах да! Это еще не все! Ту даже! Функционал таких тормозов можно существенно расширить за счем программирования таких вещей как антиблокировочная система и трекшн-контроль и радиоуправляемая автоматическая чесалка спины и пониже велосипедиста.

Производители беспроводных тормозов велосипеда уверяют что вышеуказанная цыфирь сверхнадёжности, а именно 99,999999999997% – вовсе не списана со справочника Стэля.

Никак нет! Процент отказа получен посредством специальных математических исчислений произведенных на сверхмощном персональном компьютере под управлением Эппл Макинтош и той самой программой которая используются для оценивания систем управления ненецких летательных аппаратов а также химических заводов.

Короче, велосипедистов немецким профессорам не жалко, последних в Европе много! Я же, автор статьи, искренне верю что у нас, на Руси, не мелочились бы, а сразу ставили бы всякие беспроводные тормоза на поезда, автомобили и трансатлантические лайнеры. Ибо у нас и душа широкая, и ни разу не педантичная, и всех видов транспорта больше чем этих самых хрустиков.

А что же немцы? А немцы ведут переговоры с производителями велосипедов. Что там у нас? Куб? Бергамонт? Паралельно ведется и поиск инженеров, которые будут реализовывать эту самую концепцию беспроводных тормозов на немецких велосипедах.

И потом продавать их нам по завышенным ценам, ибо мэйд ин Юроп, это вам не цацки пецки с лайнерами и самолетами.

Сам же бородатый дядька весельчак профессор Хольгер Херманнс заниматься этими мелочными вопросами не хотит! У него есть дела и поважнее!

Буквы для дословного перевода тут: http://www.alphagalileo.org
Reaching 99.999999999997 percent safety: Saarland computer scientists present their concept for a wireless bicycle brake

Какой тип тормозов выбрать — V-brake или дисковые? / О горном велосипеде

При выборе тормозов люди задаются множеством вопросов: какие мощнее, эффективнее, красивее… Однако, если вы впервые сталкиваетесь с выбором тормозов, возникает самый главный вопрос: какого типа тормоза лучше выбрать. В этой статье мы осветим эту проблему.

Тормозов существует более двух видов. Кроме дисковых и V-образных (вибрейков), существуют тормоза роллерные, клещевые, бывают и ободные гидравлические. При этом велосипеды чаще оснащены V-образными либо дисковыми тормозами.

Сейчас, с движением и развитием велосферы, дисковые тормоза набирают обороты. Но все так же часто мы видим вибрейки на велосипедах. Так почему же равновесие все еще сохраняется?

Опытные велосипедисты обращают внимание на мощность торможения, модуляцию(дозирование усилий). Но, как ни странно, эти моменты не могут однозначно поставить точку в споре систем тормозов. Поробуем разобраться.


Ободный тормоз: V-brake

Конструкция V-образного тормоза проста. Он представляет собой два рычага, имеющие резиновые колодки, которые прикреплены на перьях вилки и заднего треугольника. Сходятся они под действием троса, расходят под действием возвратной пружины. Трос натягивается тормозной ручкой на руле.

Система простая, в такой же степени эффективная. Механизм практически не ломается, легко регулируется. Почему же эти надежные тормоза стали вытеснять дисковые? Даже бюджетные модели велосипедов оснащают теперь ими. Плюсы таких тормозов: 1) Вес — простая конструкция на прибавляет граммы, к тому же не добавляется вес тормозного диска. 2) Простота конструкции — ремонтируется «на коленке», минимум ломающихся частей. 3) Достаточно высокая мощность (при условии испраности и отладки мезанизма). 4) Цена скорее будет ниже, даже за модели высокого класса.

Минусы вибрейков:

1) Стабильность и влияние погодных условий

Для вибрейков характерна неустранимая проблема: зависимость качества торможения от погодных условий. Летящая на тормозную поверхность грязь, влага, обледенение в мороз, значительно снижают мощность тормозов.

А ведь главное — наличие стабильного и эффективного торможения. Вибрейки выполняют эту функцию не всегда стабильно. Однако, есть сторонники такого типа тормозов, и они считают, что правильные тормозные колодки исправят положение дел. Отчасти, это правда — хорошие колодки позволяют увеличить мощность тормозов.

Но даже с умом подобранные колодки не обеспечат такой прекрасной модуляции, отличающей гидравлические дисковые тормоза от ободных. По данному параметру вибрейки, пусть и самые дорогие, чаще проигрывают дискам в тяжелых условиях.

2) Влияние грязи на ободные тормоза

Второй негативный фактор, характерный для V-образных тормозов, заключается в налипании грязи, при езде в по влажным грунтам.

Наиболее липкая земля, имеющая примесь глины, создаст самый неблагоприятный эффект.

Большое количество прилепившейся грязи начианет подклинивать тормоза. Так же, сильнее стираются тормозные колодки.( в дисковых тормозах колодки защищены от грязт лучше) Не все велосипедисты попадают в подобные ситуации, но этот недостаток нельзя списывать со счетов.

3) Неровные обода

Главная проблема вибрейков, отсутствующая у дисков — зависимость от «восьмерок» на ободе. Являясь тормозной поверхностью, обод должен быть совершенно ровным.

Когда это требование не соблюдено, необходимо разводить рычаги, а это увеличит свободный ход на ручке.

(эта тема частенько поднимается у начинающих любителей экстремального катания — погнутые от нетехничных прыжков обода сильно осложняют жизнь)

Существует миф о вибрейках, что «ободные тормоза слабые». Это не так. Хорошие тормоза обладают высоким останавливающим усилием.(очень просто объясняется с позиции физики: вибрейк останаливает вращение колеса с большим рычагом, нежели дисковый тормоз) Однако чувствительность, контролирование торможения в значительной степени лучше у дисковой гидравлики.

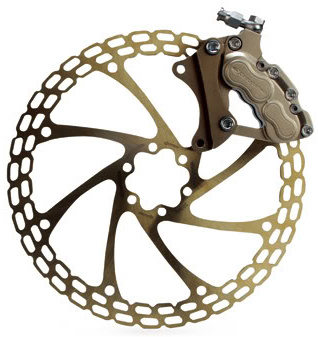

Дисковые тормоза

Существуют два типа дисковых тормозов: механические и гидравлические. Дисковую механику приводят в действие (как и вибрейки) трос и тормозная ручка.

У дисков практически нет проблем с загрязнением, обледенением тормозной поверхности. Однако дешевая дисковая механика обладает почти такой же некачественной модуляцией.

В таких тормозах, обычно, движется один поршень калипера(тормозная машинка), вторая колодка остается неподвижной. Это является причной посредственной модуляции, к тому же зачастую требует тонкой настройки и повышенного внимания к обслуживанию узла.

Человек привыкает ко многому. Но если сравнивать с дорогостоящими дисковыми тормозами (тем более с гидравлическими) дешевые диски, возможно ощутить два варианта: тормозят/не тормозят.

Дорогостоящие механические тормозные системы имеют в конструкции пару движущихся поршней, обладают приятным ощущением от работы. Но не таким приятным, как у гидравлического тормоза.

Здесь имеется в виду не тормозная мощность, а модуляция (тонкое дозирование усилий).

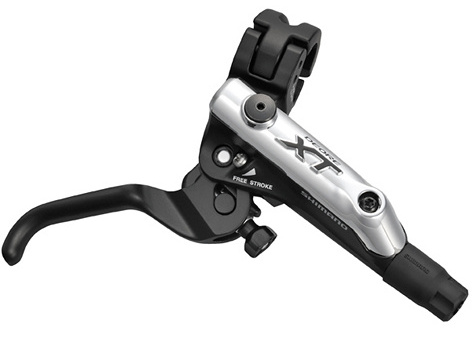

Наиболее продвинутый механизм присутствует у гидравлики: ручка является поршнем, давящим на тормозную жидкость (либо масло), которая давит на поршни в калипере через гидролинию. Такая тормозная система является замкнутой. Если она исправна, особенного внимания к ней не потребуется, необходимо лишь заменять колодки. Вот важная информация о гидравлических тормозах:

1) Надежность гидравлических тормозов

Начинающие велосипедисты наверняка читали много ресурсов, рассказывающих как часто текут гидравлические тормоза.

Естественно, среди тормозов могут попадаться бракованные экземпляры, как в любой продукции. Бывают, к примеру, случаи протечки тормозной жидкости. Однако такой дефект сразу заметен и устраним (по гарантии).

Может произойти перелом гидролинии, либо она лопнет при падении. В таком случае будет отсутствовать один тормоз. В вибрейке тоже может порваться трос, его проще отремонтировать в полевых условиях. Ремонт гидравлики потребует присутствие инструмента и жидкости.

Но эти случаи — редкость. И лучше не отказываться от более современного механизма.

2) Модуляция

Отдельно хочется упомянуть об ощущениях от торможения гидравликой. Низкие усилия на ручке, возможно затормозить одним пальцем. Когда приходится пересаживаться на оснащенный вибрейком велосипед — ощущается разительная перемена.

3) Размер тормозного диска (ротора)

Требуется соответствие ротора целевому предназначению велосипеда. К примеру, для класса кросс-кантри (неэкстремальное катание по лесной местности) необходим размер в 160-185 мм; для трейловых велосипедов (спусковые дисциплины, катание по лесной местности) задействуют роторы в 185 мм; самых больших размеров роторы ставят на даунхилле/фрирайде, то есть в экстримальных дисицпилинах.

Если говорить о том, какого размера диски (роторы) нужно выбирать, то тут все просто. Наибольший диаметр гарантирует наивысшее останавливающее действие.(снова вспоминаем физику: чем больше ротор — тем больший рычаг действует на колесо)

4) Замена ободных (вибрейков) тормозов на дисковые

Покупая велосипед, не всегда есть возможность купить модель со всеми комплектующими высокого уровня. При этом часто появляются мыли последующий апгрейд(это имеет свои плюсы). Однако апгрейд не будет включать покупку только тормозов, также придется заменить втулки. Установка роторов требует специализированных втулок(обычно с креплением под 6 болтов
или так называемый стандарт крепления роторов Centerlock.)
Иногда производители ставят на модели, имеющие обычную тормозную систему, колеса с пригодными для роторов втулками. Но это — редкость.

5) Туристический велосипед с дисковыми тормозами

Зачастую, собираясь путешествовать, велосипедисты подмечают, что дисковые тормоза ограничивают возможность установки полноценного велобагажника. Причина этому — отсутствие отверстий для его закрепления. Это характерно для многих современных моделей. Но если бы отверстия присутствовали, багажник все равно не установишь просто так (из-за тормозного калипера).

Потребуется ставить консольный багажник, закрепляющийся на подсидельном штыре, а это создаст ограничения по массе груза. Поэтому стоит обдумать покупку оснащенного дисками велосипеда при намерении путешествовать на нем.

Теперь поговорим о важном — о ценах. Приобретать велосипед с дисками, относящийся к бюджетному сегменту — не лучший вариант, тормоза, скорее всего будут самыми простыми, на приятную работу можно ен рассчитывать. Лучше уж остановиться на старых проверенных вибрейках(ведь качественно настроенный тормоз, ровные обода сделают вибрейк нормальным в работе тормозом).

Если в планах стоит апгрейд с ободных тормозов на дисковые, потребуется замена втулок на обладающие креплениями для роторов.

Когда попадается велосипед с дисками и велосипед с вибрейками по одинаковой цене, учтите, что дисковый вариант имеет худшую комплектацию, так как компенисруются затраты на дисковые тормоза(разница цены втулок, спиц, переходников, самих тормозов)

Это в теории;) На деле нужно смотреть по ситуации. Возможно была цель побыстрее реализовать дисковые модели и была сделана скидка. Поэтому внимательно сравнивайте, не гонитесь за модными аксессуарами, проигрывая в важнейшем — практичности.

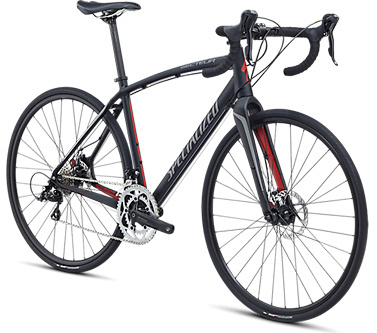

Необходимы ли дисковые тормоза велосипедам?

Если вы собрались приобретать МТБ и использовать его по назначению — останавливайтесь на дисках, лучше будет гидравлика.

В наше время дисковые тормоза однозначно лучше, логичнее, актуальнее. Диски обладают мощностью, четкостью дозирования усилий, удобством эксплуатирования.

Если для езды собираетесь задействовать асфальт, хорошую грунтовку, собрались в дальнее путешествие, предпочтительны вибрейки. В таком случае практический смысл в дисках отсутствует, достаточно обычной тормозной системы.

К тому же, нет ничего зазорного в том, чтобы попробовать покататься на вибрейках, сделать для себя вывод, о необходимости замены тормозов, и уже после этого что-то предпринимать. Если вы катаетесь с семьей по лесопарку в выходные — хороших вибрейков хватит заглаза.

Если же вы часто ездите в мокрую погоду, или катаетесь с элементами экстрима — лучше сразу думать о дисковых тормозах. Сэкономите на замене деталей, стоимости работ в мастерской, не потеряете лишнего времени.

Безусловно, обе системы обладают своими сильными сторонами, они «имеют место жить», дело лишь в ваших потребностях.

Какие бывают велосипедные тормоза?

Летом 2010 года произошло знаковое событие, Международный союз велосипедистов (UCI) разрешил использовать дисковые тормоза в велокроссе. Говорит ли это об их эффективности? Несомненно. Последним оплотом консерватизма остаются шоссейные гонки, где использование дисковых тормозов запрещено до сих пор.

Существует четыре основных типа тормозов: барабанные, ободные, дисковые и роллерные. Давайте поговорим о каждом типе подробнее.

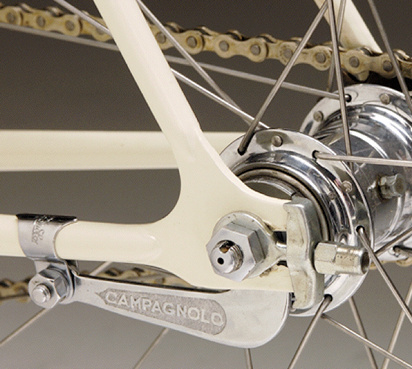

Барабанные тормоза

Они находятся в задней втулке и принцип их работы очень прост. Механизм разводит колодки, которые прижимаются к барабану. За счет трения колодок о барабан и происходит торможение. Приводов бывает два: ручной и ножной. Ручной сейчас встретить практически невозможно, а вот ножной до сих пор довольно популярен в городских и дорожных велосипедах.

Преимущества: – механизм закрыт и в него не попадают грязь, пыль, вода, – нет процесса износа ободов на колесах, – самый надежный механизм, служат годами, не требует постоянной регулировки и обслуживания,

– наличие восьмерки на ободе или яйца на оси никак не влияет на работу тормоза.

Недостатки: – большой вес тормозного механизма, – требуется бОльшее усилие при торможении, чем у любого другого типа тормозов, – нельзя использовать с многоскоростными переключателями, – присутствует «мертвая зона» торможения, когда шатуны расположены вертикально, – втулка и спицы испытывают большие перегрузки во время торможения,

– если цепь спадает с передней или задней звездочки, тормоза не сработают,

– требуется некоторое время для перехода из режима движения в режим торможения.

Ободные тормоза

Не смотря на постоянный рост популярности дисковых тормозов, ободные тормоза все еще являются, пожалуй, самыми распространенными в мире. Принцип работы их прост: ручка соединена с колодками посредством тросика, нажимая ее – вы натягиваете трос, и колодки сближаются. Существует три основных разновидности клещевых тормозов:

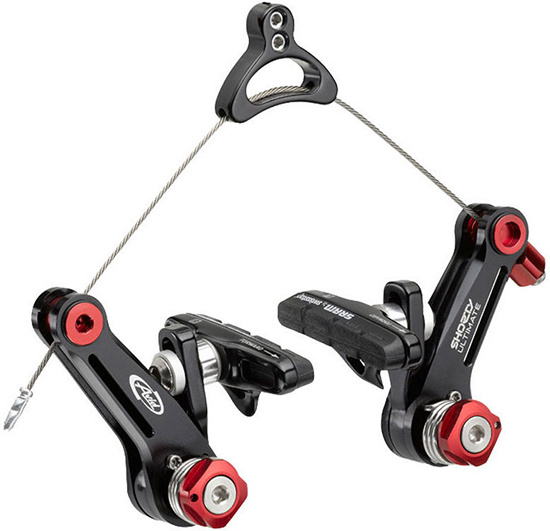

Кантилеверные тормоза

Кантилеверные – слегка устаревшие, но до сих пор используемые в не экстремальных дисциплинах, тормоза. Обладают самым маленьким весом и самой низкой эффективностью торможения. Передача усилия на колодки осуществляется путем нагрузки пары тяг. Преимущество этого подвида ободных тормозов в одновременной и равномерной нагрузке обоих колодок.

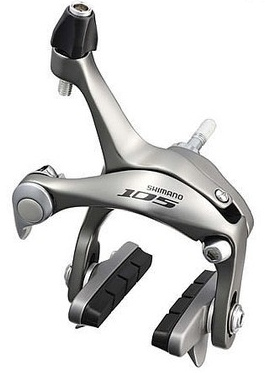

Клещевые тормоза

Клещевые – так же как и кантилеверные используются все реже и реже, постепенно вытесняясь более современными моделями. Принцип работы кроется в названии, хорошо работают только на идеально ровном ободе, малейшая восьмерка и КПД тормозов падает в геометрической прогрессии. Чаще всего этот тип тормозов встречается на шоссейно-гоночных велосипедах.

V-brake

Векторные, более известные в России как V-brake – по принципу работы являются усовершенствованными кантилеверными.

Из всех видов ободных тормозов, векторные обладают самой высокой эффективностью торможения и меньше всего зависимы от дефектов обода. Самая популярная разновидность ободных тормозов.

Преимущества и недостатки, о которых я сейчас буду говорить, относятся именно к векторным тормозам.

Преимущества: – простая конструкция и обслуживание, – адекватное тормозное усилие, – небольшой вес, – низкая цена как тормозов, так и комплектующих,

– большой выбор тормозных колодок.

Недостатки: – качество торможения падает при попадании на тормоза грязи, снега, воды, – при сильном нажатии на тормоза происходит прогиб силовых рычагов, – постоянный износ обода, особенно в условиях песка и грязи, – при длительном торможении происходит нагревание обода, что ведет к повреждению покрышки и колодок, а так же падению КПД тормозов,

– невозможно использовать с высокообъемными экстремальными покрышками.

Существует очень редкая в России разновидность ободных гидравлических тормозов. Используются в основном в триале, где требуется мощное тормозное усилие, практически отсутствуют внешние факторы, например погода.

Они бывают двух видов – механические, использующие тросики, и гидравлические – использующие для торможения минеральное масло или ДОТ4, в зависимости от фирмы производителя. У дисковых тормозов самая высокая эффективность торможения (напрямую зависит от диаметра ротора).

Преимущества: – самое высокое КПД торможения, – на эффективность торможения не влияют повреждения обода, – на работу тормозов не влияют погодные условия: снег, грязь, вода, – не изнашивается обод, так как тормозной диск крепится на втулку,

– позволяет использовать высокообъемные агрессивные покрышки.

Недостатки: – множество моделей и модификаций не позволяют создавать взаимозаменяемые детали, например колодки, что затруднит их поиск и приобретение, – при повреждении тормозного диска, вернуть ему прежнюю геометрию очень сложно, – повышенная нагрузка на спицы, – сложности с установкой багажника, – большой вес,

– высокая цена (у гидравлики).

Для походов лучшим приобретением являются дисковые тормоза. А вот механические выбрать или гидравлические – тут уже вопрос финансов и предпочтений.

С точки зрения эффективности торможения тут бесспорно выигрывает гидравлика, к тому же она не требует постоянных регулировок колодок, так как является саморегулирующейся системой.

Механика же проще в эксплуатации, легче и гораздо более ремонтопригодна в походных условиях, но немного менее эффективна с точки зрения КПД при торможении и сложности настроек.

Роллерные тормоза

Роллерные тормоза это некий гибрид из дисковых тормозов и барабанных. С одной стороны, сами колодки расположены внутри втулки как на барабанных тормозах, с другой стороны направляющая и мини-диск крепится на втулке снаружи. Торможение осуществляется с помощью троса. Учитывая совокупность факторов, применение роллерных тормозов ограничено сити-байками и прогулочными велогибридами.

Преимущества: – отсутствует абразивный износ обода, – высокая надежность механизма, – не требует постоянных регулировок,

– очень высокая износоустойчивость.

Недостатки: – несовместимые с большинством амортизационных вилок, – не рекомендуются для экстремальных дисциплин, – сложные в обслуживании и ремонте, – средняя модуляция торможения,

Итак, вот мы и разобрали все основные типы велосипедных тормозов. В дальнейшем мы разберем каждый из типов подробнее.

Благодарю за внимание,
Алексей Евдокимов

velo-travel.com |

V-brake тормоза – штука очень неоднозначная, но легкодоступная. Как то мы уже поднимали тему типов тормозов, определили с Вами что лучше – дисковые тормоза или v-brake, но еще не говорили, как добиться максимальной эффективности торможения на тормозах векторного типа.

5 способов улучшить v-brake тормоза прямо сейчас!

Будем двигаться от менее затратного способа к более затратному.

Первый способ очень прост

Если Ваши тормоза перестали хорошо работать, нажимать на ручку становиться всё тяжелее, скорость отдачи так же упала, ну и эффективность торможения соответственно. Тогда стоит просто купить новый тросик и новые кожухи для тормозов. И заменить их.

Но, есть небольшая хитрость! Перед тем как запускать тросик в кожух, его нужно смазать смазкой, например тефлоновой. Но, важно! Если у вас рубашка не цельная, на открытых участках стоит тросик протереть от смазки. Иначе будет прилипать пыль, засоряться кожух и тормоза снова придут в негодность.

Способ очень простой, но его применение даст хороший первый результат! Да, рубашки лучше покупать тефлоновые, дороже, но прослужат намного дольше и качественее!

Второй способ не более сложный

Как поживают тормозные колодки? Какие они – с картриджем, с грязи отводящими канавками, из одного материала или комплексные? Если нет, тогда на поиски новых колодок! Главное правило при выборе колодок – только в велосипедном магазине и со стоимостью не менее 5$. Мы в одной из следующих статьях поговорим о выборе тормозных колодок. Именно от них зависит качество торможения, насколько быстро вы остановитесь. Ах да, а еще будут ли посторонние звуки, скрипы во время торможения.

Третий способ последует за вторым

Именно после установки новых тормозных колодок нужно обратить внимание на обод, а точнее на тормозные канавки. Дело в том, что старые колодки, грязь, песок остались на ободе. Нужно снять покрышку и хорошенько очистить обод ацетоном, например. Если есть бугорки и вмятины на тормозной дорожке — нужно их зачистить мелкой наждачной бумагой. Вуаля, торможение будет еще лучше!

Четвертый способ

Установка тормозного механизма с параллельным подводом колодок. Что это дает? Равномерный износ колодок и более плавное торможение. Конечно, такой механизм немного тяжелее, и многие говорят, что быстро выходит из строя. Мы скажем так – всё дешёвое быстро выходит из строя. Если бы такая конструкция была ненадёжная, Shimano не выпускала б тормоза топовой линии с параллельным подводом.

Пятый, и самый крутой способ

Замена тормозных ручек на несколько уровней выше. Мы никогда не могли поверить, что тормозные ручки способны настолько влиять на процесс торможения.

Кстати, Саня на свой Giant поставил руль баран и шоссейные тормозные ручки. Как изменилось торможение — читайте в статье по ссылке.

Хочу заметить, что способ улучшения тормозов путем замены ручек будет иметь эффект только в совокупности с первым способом, заменой кожухов и тросиков.

Вот такие способы для улучшения тормозов типа v-brake. Что Вам удобнее, или что Вы уже делали – пишите в комментарии под статьей! И помните, для того, чтобы хорошо разогнаться, нужно иметь хорошие тормоза!

Лучшие велосипедные тормоза. Велосипедные тормоза: обзор, виды, характеристики и отзывы

Каждый охотник рано или поздно приходит к изготовлению патронов, для которых необходима дробь. Но зачем ее покупать если ее можно сделать дома, особенно если у вас завалялось немного свинца.

Дробь можно сделать в двух вариантах.

Первый вариант .

Берете старую сковородку, с нижней стороны в самом углу делаете дырочку толщиной в тонкую иголку. Затем ставите сковородку на газ, если у вас есть гараж под сковородку можно поставить паяльную лампу. На сковородку ставите 3-4кг. свинца. Свинец рекомендуется ставить только мягкий желательно кабельный. Под сковородку напротив дырочки ставите эмалированный тазик с водой набранной до самых краев. Расстояние от сковородки и эмал. тазика должно быть от одного до полутора см. Берете тряпку, желательно хб. Режете полоску 3см. ширина и 10см. длина. Складываете ее и устанавливаете под дыркой сковородки. На краю тазика. капельки свинца, падая в тазик, катились по этой тряпке. Расстояние падения капельки свинца на тряпку и скатывания ее до воды полтора два см. Тряпка должна быть всегда мокрой. Первое надо знать что чем больше плавится свинец тем быстрее он вытекает из сковородки. По этому надо регулировать газ – огонь под сковородкой. Нормальная дробь начнет сыпаться с 3. Чем больше будет плавиться свинец, тем будет мельче дробь. До 10 номера. Когда вы получите нужный надо убавить огонь под сковородкой и придерживаться данной температуры. Если у вас дробь кособокая, яйцеобразная, то надо увеличивать расстояние падения капельки свинца на тряпку. Или увеличить воду в тазике или на оборот. За 1 час у вас, если будите добавлять свинец, вы отольете пять-шесть кг.

1 — сосуд с водой, 2 — приёмник для дроби, 3 — свинец, 4 — наклонная плоскость, обтянутая тканью, 5 — литьевые отверстия, 6 — горелка, 7 — ёмкость для плавления свинца.

Второй вариант .

Делаем дробь от картечи до тройки. Берете какую-нибудь посуду и плавите в нем свинец.

Свинец должен быть мягкий. Берете камыши желательно сухие, толщина камыша должна соответствовать толщине дроби или картечи. Разрезаете камыш пополам и заливаете свинцом. Можете так же сделать полоски ножом на доске. Главное получить проволоку из свинца. Потом проволока нарезается на квадратики. Берете две сковородки, входящие друг в друга. Кладете в одну сковородку немного свинцовых квадратиков — вторую сверху. Становитесь на сковородку и начинаете крутиться. Я использую жернова, в которых раньше мололи пшеницу. Дробь или картечь, которая у вас получится, называется катанкой.

Велосипед, как и любой другой вид транспорта, должен быть оборудован такими тормозами, которые смогут гарантированно остановить его, но при этом не будут излишне большими по размеру и весу. Городские, складные, детские, то есть преимущественно односкоростные велосипеды снабжаются задним втулочным тормозом. На колесах шоссейных, туристических, гибридных, горных велосипедов или на переднее колесо городских, складных, детских велосипедов ставятся ободные тормоза. Дисковые тормоза на велосипед нужно ставить, если планируется ездить на нем преимущественно по грязи и снегу.

Существует большой выбор велосипедных тормозов, которые можно разделить на три типа по виду рабочей, тормозной поверхности. Кроме того, они различаются по конструкции.

  1. Втулочные : барабанные, роллерные.
  2. Ободные : клещевые, кантилеверные, V-брейки, U-брейки.
  3. Дисковые : механические, гидравлические.

Дисковый тормоз для велосипеда может быть разнообразным по конструкции, так как в нем могут применяться разные способы передачи движения на тормозной механизм. А именно: с помощью троса в механических конструкциях или жидкости в гидравлических системах.

Устройство дисковых тормозов

  • Ручка – управляющий механизм на руле, приводящий в действие исполнительный механизм.
  • Ротор – тормозной диск.
  • Адаптер – монтажная скоба для закрепления калипера на раме велосипеда.
  • Калипер – суппорт, который является исполнительным механизмом. Он выполняет полезную работу, а именно, торможение колеса. Называют его калипером по аналогии с английским названием caliper – суппорт, штангенциркуль.
  • Колодки – пластины, которые стопорят ротора благодаря абразивности своей поверхности.
  • Тормозная линия – звено, передающее механическое воздействие от ручки до исполнительного механизма тормозов.

Особенности конструкции

Ротор дисковых тормозов может быть размером: 140, 160, 180, 185, 200, 220 мм. Чем больше диаметр ротора, тем эффективнее работает тормоз. Но не каждый велосипед нужно ставить диск самого большого диаметра.

На горный велосипед, предназначенный для поездок по лесу, спусков с холмов (трейл) достаточно поставить роторы 160, 180 мм. На маунтинбайк, который будет использоваться для съездов с заросших склонов (фрирайд), нужно ставить диски 180, 185 мм. А для спусков с гор (даунхилл), нужно оборудовать велосипед дисками 200, 220 мм. Если есть желание поставить ротор наибольшего размера, то перед этим нужно поменять старое колесо, на другое с максимально крепкими спицами.

Тормозная ручка на гидравлике является более сложным механизмом, чем ручка на механике. Комплект гидравлических тормозов состоит из ручки, в корпусе которой находится управляющий поршень, гидролинии с твердыми стенками и калипера. Велосипедная гидравлическая система может быть закрытой или оборудоваться расширительным бачком на ручке для доливки масла.

На механические дисковые тормоза можно поставить ручку от других типов тормозов: вибрейков, кантилеверных, клещевых.

В велосипедных суппортах применяются два типа, по виду абразивного материала, тормозных колодок.

  1. Металлизированные;
  2. Органические.

Металлизированные колодки имеют контактную поверхность, состоящую из сплава углерода и металлических опилок. Теплопроводный материал этих пластинок отводит тепло от места контакта, нагревая калипер, что особенно вредит работе гидравлических тормозных систем. Абразивный материал у металлизированных колодок твердый и, как следствие, очень долго стирается, он хорошо притирается даже к мокрым роторам.

У органических пластинок абразивная поверхность состоит из смеси резины и органических материалов на основе целлюлозы. Контактный материал у органических колодок не проводит тепло, поэтому у дисковых тормозов для велосипеда с такими колодками нагревается только ротор. Мягкий материал у органических колодок, особенно при перегреве, быстро стирается. Но зато мягкий абразивный материал не скрипит при трении об ротор и очень быстро прирабатывается.

Гидравлический калипер велосипедов представляет собой поршневой механизм, и имеет такую же конструкцию как у автомобильных или мотоциклетных суппортов, только меньшего размера, ведь он рассчитан на меньшие тормозные усилия. Конструктивно он состоит из литого корпуса, на одной основании которого закреплена неподвижная тормозная колодка, а с другой стороны вставлен подвижный поршень, или несколько поршней, с подвижной колодкой. Захват ротора происходит при перемещении колодки движимой поршнем, или поршнями, под давлением тормозной жидкости.

Механические дисковые тормоза собираются с калиперами, которые имеют иную конструкцию, чем гидравлические суппорта. По сути, механический калипер является кулачковым механизмом. Снаружи он имеет рычаг, в отличие от гидравлического суппорта, к этому рычажку фиксируется трос. В этом механизме движение от рычага на поршень передается через многозаходный винт, клин или кулачек. Очевидно, что движение рычага и колодок при этом происходит во взаимно перпендикулярных плоскостях.

Монтирование тормозов

Корпус тормозной ручки зажимается на руле с помощью хомутового захвата.

Ротор закрепляется на основе колеса, и вращается вместе с колесом. У велосипеда основой колеса является втулка. Для закрепления ротора нужна велосипедная втулка с резьбовыми креплениями для него, на одном из фланцев. К тому же нужно ставить втулки с фланцами увеличенного диаметра, для уменьшения длины спиц, чтобы повысить их прочность.

Тормозные линии не должны торчать по сторонам от рамы велосипеда, иначе их можно зацепить веткой, забором или собственной ногой, и если не порвать, то серьезно повредить внешнюю оболочку – рубашку троса. Лучше зажать все тросы в оболочке на раме и вилке велосипеда с помощью электромонтажных стяжек.

Калипер передних тормозов устанавливается на вилку, которая имеет внизу штанов (перьев) крепления в виде двух стоек с внутренней резьбой.

Задний калипер монтируется снизу на перьях заднего треугольника. Для закрепления заднего суппорта потребуется использовать адаптер.

Окончательно закреплять велосипедные суппорта нужно только после того как они будут отцентрированы относительно ротора. Поэтому подтягивать винты крепления калипера нужно в несколько подходов, и при нажатой тормозной ручке, проворачивая колесо на полный оборот.

Преимущества дисковых тормозов перед ободными

Имеют отличную модуляцию . В смысле: на велосипеде с дисковыми тормозами можно более точно контролировать силу торможения, чем на байке с вибрейками, кантилеверными и . Даже после установки на ободные рычаги больших колодок нельзя получить такую же чувствительность срабатывания, как от маленьких колодок в калипере. Кстати, чувствительность торможения выше у калиперов с большим количеством поршней. Кроме того, повышает модуляцию применение в калиперах органических, а не металлизированных, тормозных колодок.

Меньше загрязняются . На ротор значительно меньше попадает пыли, грязи, воды или снега, чем на обод колеса. Разумеется, любой абразив или жидкая смазка на контактных поверхностях нарушают работу тормозов. Особенно это ощущается при езде на велосипеде с ободными тормозами по мокрой дороге: значительно ухудшается модуляция, так как колодкам, чтобы начать стопорить колесо, сначала нужно протереть тормозную дорожку на ободе от воды и грязи.

Восьмерки на колесах не влияют на работу дисковых тормозов . Всем понятно, что у ободных тормозов рабочей поверхностью является обод колеса, и от ровности его стенок зависит качество торможения. В идеале, для достижения максимальной модуляции, тормозная поверхность должна быть абсолютно ровной. Если же обод колеса искривлён, тогда приходится разводить дальше в стороны колодки. При этом уменьшается не только чувствительность, а также эффективность торможения. На велосипедах с особенно большими восьмерками на колесах, ручки ободных тормозов нужно нажимать аж до упора в грипсы (рукоятки руля), чтобы хоть как-то затормозить.

Не стирают обод колеса . Благодаря тому, что у дисковых тормозов, кроме колодок, имеется отдельная изнашиваемая деталь – ротор, то через очень долгое время потребуется заменить только этот диск. На велосипеде с ободными тормозами со временем, после долгого царапанья колодками, приходится менять алюминиевые обода, когда их стенки разламываются от утончения.

Имеют долгий срок службы . Особенно долго работают до замены металлизированные колодки, при этом практически одновременно стираясь вместе с роторами. Резиново-целлюлозные колодки ободных тормозов очень часто покрываются водой с абразивом в виде пыли и песка, и поэтому они быстрее стираются, чем более чистые колодки дисковых тормозов из такого же материала. Нужно заметить, что тормоза, у которых быстро стираются колодки, нужно часто регулировать, сближая колодки одна к другой.

Преимущества гидравлических тормозов перед механическими

Имеют лучшую модуляцию . Как известно, у механических тормозов для передачи движения от ручки до исполнительного механизма используется трос. Трос, особенно несмазанный, трет при движении по рубашке. Жидкость внутри гидравлических тормозных линий перемещается без ощутимого сопротивления, поэтому гидравлические дисковые тормоза позволяют тормозить при нажатии лишь одним пальцем на ручку.

С большей силой сжимают тормозные колодки . Тормозная жидкость в гидравлических линиях, фактически не сжимается, если конечно она не закипит. Тогда как трос, даже толстый, наверняка растягивается, если давить на ручку с большой силой.

Быстрее отпускают колодки . Гидравлика имеет меньшее количество трущихся механических деталей внутри суппорта. В гидравлических тормозах, особенно с маслом в гидролиниях, поршни в суппортах хорошо смазываются тормозной жидкостью.

Недостатки дисковых тормозов

Главный недостаток . При работе дисковых тормозов тормозное усилие к поверхности дороги передается сначала через спицы, а затем уже через обод и покрышку. Короче говоря, при торможении на спицы действует сгибающее усилие. Чтобы спицы не ломались, нужно увеличить их толщину либо уменьшить длину. Стараясь по максимуму уменьшить длину спиц, производители велосипедов ставят на колеса с дисковыми тормозами втулки с фланцами наибольшего диаметра.

Существенный недостаток . Весь комплект дисковых тормозов имеет больший вес, чем ободные тормоза. Прибавку веса дают также, необходимые для монтирования таких тормозов, втулки большого диаметра.

Второстепенный недостаток . Сложно найти замену вышедшей из строя детали, например, колодкам или тормозной линии. Даже у одного производителя, но на разных моделях калиперов, применяются различные по размерам, способу крепления тормозные колодки. Разные производители гидравлических тормозов используют в тормозных линиях разносортные жидкости. Так, например: на заводах Hayes, Avid, Formula принято заливать в тормозные линии тосол, а другие лучшие производители велозапчастей Shimano, Tektro, Magura вместо тосола используют масло с низкой степенью вязкости. У них есть для этого причина, так как тосол изготавливается на основе касторового масла и растворителя, поэтому он обжигает кожу рук и растворяет или обесцвечивает лакокрасочные покрытия.

Несущественная проблема . Дисковый задний тормоз мешает закрепить багажник на велосипеде. Многим велосипедистам, использующим велосипед как повседневный транспорт, очень важно иметь возможность снять груз с руля или с плеч в виде рюкзака, и закрепить его на багажнике. У большинства моделей велосипедов с дисковыми тормозами на раме нет дополнительных крепёжных отверстий, к тому же установленный калипер мешает ровно закрепить опоры багажника. Можно купить консольный багажник, который закрепляется на подседельном штыре, но он стоит в два раза дороже багажников с опорами. Есть также консольные багажники с дополнительными опорами, и хотя эти опоры крепятся под значительным углом к раме, однако они дают возможность перевозить довольно тяжелые грузы на велосипеде.

Подводя итог, нужно сказать, что покупать настоящий маунтинбайк, с большими роторами и гидравлической тормозной системой, нужно только если действительно планируется использовать его по назначению, то есть на горных дорогах. Гидравлические тормоза стоят немалых денег, поэтому при равной цене транспорт, укомплектованный такими тормозами, будет иметь худшие остальные детали, чем велосипед с ободными или дисковыми механическими тормозами.

Вряд ли кто-то станет спорить с тем фактом, что тормоза являются одной из важнейших частей любого транспортного средства. И, в частности, велосипеда. На велосипедные тормоза возлагается большая ответственность. Они отвечают за здоровье, а иногда даже за жизнь человека. Поэтому приобретая велосипед, стоит обратить внимание на их качество. Неопытный велосипедист, придя в магазин, может запутаться в разнообразии систем. Поэтому для начала нужно разобраться, какими бывают тормоза и чем они могут отличаться друг от друга.

Типы тормозов

Велосипедный рынок быстро растет и развивается. С каждым годом появляется все больше новых технологий, решений и запчастей. Поэтому некоторые детали устаревают и не выдерживают конкуренции. Сегодня мы обсудим те виды велосипедных которые активно применяются в наше время.

Итак, велосипедные тормоза бывают таких видов:

  1. Барабанные.
  2. Ободные (в свою очередь делятся на: кантилеверные, клещевые, гидравлические, и Ви-брейковые).
  3. Дисковые (бывают: механическими и гидравлическими).

По народной классификации первый тип называют педальным тормозом, а остальные — ручными. Теперь разберем каждый из видов отдельно.

Барабанные тормоза

Этот тип известен многим с детства. Именно такие тормоза устанавливались на легендарный велосипед «Украина», а также детские велосипеды «Орленок», «Ласточка» и другие. Его часто называют задним или педальным. Это верно, ведь он располагается во втулке заднего колеса и приводится в действие вращением педалей в сторону, противоположную ходу. В результате вращения каретки в обратном направлении тормозные колодки, установленные внутри барабана, разводятся в стороны и прижимают барабан. Торможение происходит благодаря силе трения между колодками и барабаном. На сегодняшний день данный вид используется в детских моделях велосипедов, а также в бюджетных моделях взрослых городских велосипедов.

Достоинства барабанных тормозов:

  1. Долговечность . Обусловлена она главным образом тем, что в механизм закрытого типа практически не попадают влага, пыль и грязь.
  2. Барабанный тормоз не изнашивает
  3. Простота . Такие тормоза не нуждаются в постоянном обслуживании.
  4. Работают даже в случае искривления колеса , не требуют тонких регулировок.
  1. Большой вес.
  2. Чтобы затормозить, нужно приложить большие усилия.
  3. Невозможность использования на многоскоростных моделях велосипедов.
  4. Наличие мертвой зоны. При вертикальном положении шатунов торможение невозможно.
  5. Если цепь спадет со звездочки, тормоз перестанет работать.
  6. Барабанные велосипедные тормоза не дают возможности затормозить резко. Когда на счету каждая очень важно.

Барабанные тормоза применяют на простых На тот случай, если спадет цепь, для пущей безопасности, многие ставят на переднее колесо дополнительный тормоз другого типа.

Ободные велосипедные тормоза

Втулка барабанных тормозов постепенно изживает себя. А лидирующие позиции на рынке занимают ободные и дисковые тормоза. Ободные на сегодняшний день пользуется наибольшей популярностью, так как они практичнее барабанных и дешевле дисковых. Принцип действия данного механизма довольно прост: когда велосипедист жмет ручку, расположенную на руле, натягивается тросик, который передает усилие тормозным рычагам, а они, в свою очередь, прижимают колодки к ободу колеса. Здесь, опять же, работает сила трения. Теперь поговорим подробнее о каждом виде ободных тормозов.

Кантилеверные тормоза

Механизм состоит из двух рычагов, на каждом из которых расположены тормозные колодки. Рычаги крепятся к пивотам на вилке. С помощью двух тяг трос передвигает рычаги, которые прижимают колодки. Устройство надежное и простое, но оно встречается на современных велосипедах все реже. Другие типы, с более эффективным механизмом, постепенно вытесняют его.

Клещевые тормоза

Велосипедные тормоза данного типа чаще всего применяются на шоссейных моделях байков. Их название отлично характеризует конструкцию: колодки прижимаются к ободу посредством изогнутых рычагов, внешне очень напоминающих клещи. Клещевые тормоза, так же как и кантилеверные, постепенно изживают себя.

Гидравлические ободные тормоза

В отличие от двух предыдущих видов, в конструкции таких тормозов нет вращающихся рычагов, на которые крепятся колодки, и тросов, которые приводят эти рычаги в действие. Принцип работы здесь немного иной. В ручке тормоза, расположенной на руле, находится цилиндр с жидкостью. При нажатии он по специальным трубкам передает давление в два цилиндра, установленных на вилке. Эти цилиндры выталкивают колодки в перпендикулярном направлении по отношению к ободу, в результате чего возникает трение и происходит торможение. Велосипедные тормоза данного вида очень эффективны, поэтому их используют в триале. Из-за большого веса, трудностей в обслуживании, плохой модуляции (возможность дозировать тормозное усилие ручкой) и ремонтонепригодности в сложных погодных условиях ободные гидравлические тормоза не прижились в других видах велоспорта.

V-brake тормоза

Как показывает практика и отзывы, это наиболее распространенный на сегодняшний день вид ободных тормозов. По принципу работы они очень напоминают кантилеверные. Тросик подводится сбоку, к верхней части одного из тормозных рычагов. При нажатии рукояти рычаги, на которых установлены картриджные колодки, сдвигаются друг к другу и останавливают колесо. Благодаря параллельному прижиманию колодок торможение получается очень эффективным. Картриджные колодки велосипедных тормозов легко заменяются с помощью простого шестигранника.

Так как данный вид ободных тормозов наиболее распространен на современном рынке, остановимся подробнее на его достоинствах и недостатках, отмеченных пользователями.

  1. Простая и очень эффективная конструкция, обеспечивающая хорошее тормозное усилие.
  2. Малый вес по сравнению с барабанными и дисковыми тормозами.
  3. Невысокая стоимость.
  4. Долговечность механизма.

Без недостатков также не обошлось:

  1. Снижение эффективности при попадании на обода влаги и грязи.
  2. Ускорение износа обода в случае попадания на него загрязнений.
  3. Невозможность использования широких покрышек.
  4. Если колесо неровное (имеет «восьмерки»), тормоза такого типа сложно настроить на качественную работу.

Дисковые велосипедные тормоза

Дисковые тормоза перекочевали в велосипедостроение с автомобильной и мотоциклетной индустрии. Как показывают отзывы спортсменов и простых обывателей, данный вид наиболее практичен. В зависимости от привода, дисковые тормоза могут быть механическими и гидравлическими. В механическом варианте усилие от ручки до тормоза передается через тросик, а в гидравлическом — через систему, заполненную жидкостью. В обоих вариантах тормозов усилие в конечном итоге попадает на колодки, которые прижимают специальный диск, закреплённый на втулке.

Итак, дисковый тормоз состоит из ротора (диска) и калипера (тормозной машинки). Роторы могут иметь диаметр от 140 до 220 мм. Чем выше этот показатель, тем больше плечо рычага и тем эффективнее работает тормоз. Калипер крепится на раме или втулке. Внутри него установлены колодки, которые приводятся в действие с помощью специальных поршней. Велосипедные колодки для дисковых тормозов выполняются из органических материалов или металлических опилок. Первый вариант дает возможность плавного торможения и быстро притирается, а второй долго притирается и дольше изнашивается.

Механические

Механические дисковые тормоза, судя по отзывам, имеют такие достоинства:

  1. Обеспечивают гораздо более мощное торможение, нежели ободные.
  2. Позволяют контролировать тормозное усилие.
  3. Работают при любой погоде. Пыль, грязь и влага практически не сказываются на качестве торможения.
  4. Не изнашивают обод.
  5. Не мешают использованию широких покрышек.
  6. Эффективно работают на искривленном ободе.
  7. Долго служат.
  8. Не нуждаются в особом обслуживании.
  9. Ротор ровняется гораздо легче, чем в гидравлических тормозах.
  10. Тросы не нуждаются в особой эксплуатации, в отличие от гидролиний.

Конечно, отзывы отмечают и недостатки:

  1. Не ремонтируются в полевых условиях без особого инструмента.
  2. Из-за разнообразия моделей и модификаций поиск запчастей немного затруднен.
  3. Во время перевозки разобранного велосипеда велика вероятность искривления ротора при каком-либо механическом воздействии.
  4. Иногда мешают креплению велобагажника.
  5. Имеют большой вес относительно ободных тормозов.
  6. Стоят дороже, чем ободные модели.

Гидравлические

Дисковые гидравлические велосипедные тормоза имеют те же преимущества, что и механические, плюс несколько своих:

  1. Наиболее мощное тормозное усилие среди всех видов.
  2. Отличный контроль тормозного усилия.
  3. Работают в любых погодных условиях.
  4. Легкий ход тормозной ручки.

Недостатки гидравлических тормозов:

  1. Ремонт гидролинии довольно проблематичен.
  2. В случае искривления ротора его сложно выровнять.
  3. Самая высокая цена относительно других видов.

Кроме того, гидравлические обладают теми же недостатками, что и механические.

Выбор тормозов

Как правило, велосипеды продаются уже с тормозами. Поэтому ломать голову над их выбором обычному покупателю не приходится. Профессионалы же любят собирать байк из наиболее понравившихся им деталей. В первом случае стоит учитывать несколько моментов. Во-первых, производителем велосипеда считается фирма, которая сделала его раму и колеса. Остальные детали, и в том числе тормоза, покупаются на других предприятиях. Многие фирмы, выпускающие велосипеды, ставят на них не очень хорошие комплектующие, чтобы занизить себестоимость готового велосипеда. Учитывайте это при покупке. Во-вторых, вид тормозов зависит от К примеру, на недорогих дорожных байках стоят, как правило, барабанные тормоза. К ним могут прилагаться передние велосипедные тормоза ободного типа. На дешевые горные велосипеды ставят Ви-брейковые тормоза, а на дорогие, как правило, — дисковые. В-третьих, компании, занимающиеся велосипедными запчастями, могут выпускать товар в широком ценовом диапазоне. К примеру, если вы попросите продавца в магазине показать велосипедные тормоза Shimano, он может вынести целый ящик изделий, различных по конструкции и цене.

Велосипедные тормоза для неторопливых

Введение

Читайте также:

Велосипедные тормоза — одна из наиболее скандальных и неоднозначных тем, касающихся выбора велосипедных компонентов. Наверно, здесь больше всего непримиримых сторонников того или иного вида, мифов, легенд, страхов, незнания. Что важно, многие участники бесконечных споров правы по-своему, и одной универсальной истины здесь нет и быть не может — комбинаций опыта, условий использования и конкретных моделей бесконечное множество. Кроме того, тормоз — это сложный и точный механизм, и часто лишь доли миллиметра могут отделять хороший тормоз от плохого (например, у тормозов Hayes Stroker из-за чуть неточно изготовленных колодок выходили из строя поршни).

В этой статье мы постараемся дать начинающим велосипедистам советы по выбору тормозов, основываясь на практическом опыте велосипедистов, с минимальным привлечением мифов и легенд. Эти вопросы будут рассматриваться применительно к слабонагруженным применениям: городская езда, покатушки, велотуризм вплоть доя автономного и тяжелого, самый начальный уровень участия в соревнованиях. Высоконагруженные применения велосипеда (даунхилл, фрирайд, в целом участие в соревнованиях на высоком уровне) здесь рассматриваться не будут.

Еще раз повторимся, что данная статья раскрывает лишь одну точку зрения на тему тормозов и не отрицает право на существование совершенно других мнений.

Устройство и особенности конструкции

Общая классификация

В зависимости от своей конструкции, тормоза делятся на несколько видов. Кратко опишем их особенности, достоинства и недостатки.

Ободные тормоза — как нетрудно догадаться, они воздействуют на обод колеса. В свою очередь делятся на вибрейки, ободную гидравлику, клещевые и кантилеверные. Также существуют очень редкие мини-вибрейки для шоссейных ручек. Эти тормоза недорогие, достаточно эффективные (особенно вибрейки и ободная гидравлика), но плохо ведут себя в тяжелых условиях, когда обод грязный или обледеневший, также с этими тормозами обод изнашивается достаточно быстро, и его приходится периодически менять. Ободные тормоза не дают большой нагрузки на колесо и вилку, что способствует облегчению и ажурности последних, но при этом требуют идеальной ровности обода (никаких «восьмерок» и «яиц»).
Дисковые тормоза — на втулке колеса крепится тормозной диск, на который воздействует калипер — тормозная машинка. Тормоза мощные и очень эффективные, почти не снижают свою эффективность в тяжелых дорожных условиях и имеют большой запас по наращиванию эффективности, чего нельзя сказать об ободных. Но они при этом тяжелее и дороже ободных тормозов, также требуют усиления конструкции колеса и вилки. Однако на высшем ценовом уровне диски оказываются даже чуть легче за счет возможности сильно облегчить обод (см. «пивная банка»), который теперь не стирается тормозами.
Ножные барабанные тормоза — привычная для любого велосипедиста система, где весь механизм находится внутри втулки заднего колеса, торможение производится путем вращения педалей назад. Эффективность здесь не самая высокая, тормоза склонны к перегреву, техника езды страдает из-за невозможности вращать педали назад, зато обеспечивается хорошая защита от внешних воздействий, регулировать тоже ничего не нужно. Из-за своих специфических особенностей такие тормоза применяются только на ситибайках и подобных им велосипедах.
Роллерные тормоза — попытка Shimano совместить достоинства дисковых (мощность и эффективность) и ножных (нетребовательность к обслуживанию) тормозов. Здесь тормозной барабан закреплен на втулке, торможение осуществляется трением раздвигаемого роликами блока колодок о внутреннюю поверхность барабана. Попытку можно признать неудачной, эти тормоза так и не получили широкого распространения.

Существуют и другие редкие виды тормозов, например, воздействующие непосредственно на покрышку.

По способу передачи усилия на тормоз выделяют два вида:

Механические — усилие передается стальным тросом в рубашке (боуден-тросом). Это основной вид передачи для ободных и роллерных тормозов, также широко используется в недорогих дисковых тормозах. Простая, дешевая и понятная каждому конструкция тормоза, требующая минимум знаний и инструмента для обслуживания. Но для качественной работы тормозов за ними надо постоянно следить (и настраивать), особенно в тяжелых дорожных условиях, а тросы и рубашки — периодически менять.

Гидравлические — усилие передается посредством масла или тормозной жидкости. Используется преимущественно в дисковых тормозах (существуют редкие модели гидравлических ободных тормозов под маркой Magura). Конструкция заметно сложнее механической, требует специальных знаний для обслуживания, но зато практически не нуждается в постоянной подстройке, у хорошего тормоза нужно лишь менять изношенные колодки и раз в 1-2 сезона отдавать на прокачку.

Выбор разновидности тормозов в настоящее время достаточно явно определяется типом велосипеда и предполагаемыми условиями эксплуатации, например:

  • Ситибайк — ободные и/или барабанные тормоза, у продвинутых дорогих моделей — роллерные или дисковые.
  • Горный велосипед и гибрид — дисковые тормоза, у дешевых моделей — вибрейки.
  • Циклокросс — кантилеверы, у дорогих моделей — дисковые.
  • Шоссейный велосипед — клещевые, у дорогих моделей — дисковые.

По своей эффективности с точки зрения простого велосипедиста тормоза можно разделить на две группы:

С низкой эффективностью : ножные, клещевые и кантилеверы. Эти тормоза не дадут остановиться действительно быстро, однако новичок не сможет улететь с ними через руль даже при желании. Но для сложных условий эксплуатации они не подходят.

С высокой эффективностью : дисковые тормоза и вибрейки (также возможно роллерные). Здесь уже есть риск улететь через руль при отсутствии опыта езды (передний роллерный тормоз обычно снабжается устройством, принудительно снижающим мощность торможения), однако эффективность весьма высока, особенно у дисковых тормозов.

Очень подробное и наглядное сравнение различных видов тормозов сделал автор сайта Realbiker в соответствующей статье , которая рекомендуется к ознакомлению.

Нужно напомнить, что передний тормоз всегда эффективнее заднего и при должном навыке обеспечивает максимально возможное замедление. Задний же тормоз с ростом силы замедления теряет свою эффективность — проще говоря, колесо срывается в юз и не дает затормозить действительно быстро. Поэтому каждый велосипедист должен уметь грамотно использовать оба тормоза, чтобы иметь возможность быстро остановиться в случае необходимости.

Тормозные ручки

Прежде чем начать разговор об устройстве различных видов тормозов, следует сказать пару слов про используемые в них тормозные ручки. В зависимости от задач, различные тормоза используют различные типы тормозных ручек.

Ручки для спортивных велосипедов (1-2-пальцевые). Использование не более 2 пальцев для торможения необходимо при активной езде, чтобы надежно удерживать рвущийся из рук руль. Благо, мощности дисковых тормозов достаточно для того, чтобы остановить несущийся велосипед одним пальцем.

Ручки для утилитарных велосипедов (3-4-пальцевые). Рассчитаны на нажатие всей пятернёй, что не сочетается со сколько-нибудь активной ездой. Есть мнение, что большая длина ручки исторически была обусловлена слабыми тормозами — кантилеверами и клещевыми, которые требуют большого усилия нажатия для нормальной работы. Сейчас такие ручки используются скорее по традиции, чем от реальной необходимости (особенно в сочетании с дисковыми тормозами).

Тормозные ручки на руль-баран, обычно совмещены с манетками Dual Control. Здесь тормозная ручка также служит для переключения передач, что весьма удобно. Они обеспечивают два хвата за руль и возможность переключения передач и торможения в обоих хватах.

Дублирующие тормозные ручки на руль-баран. Ставятся в разрыв тормозной рубашки, используются на циклокроссовых велосипедах, позволяя тормозить с руками на горизонтальной части руля.

Большинство тормозных ручек имеет регулировку расстояния от руля. Оно должно выбираться по удобству, главное, чтобы при максимально сильном нажатии на тормоз ручка не касалась руля (это также вопрос к натяжению троса у механики и к качеству прокачки у гидравлики). Тормозные ручки для механики (кроме шоссейных) имеют регулировку натяжения троса. Также встречаются и другие регулировки:

Изменяемое плечо рычага (механика) для совместимости с различными видами тормозов и/или для того чтобы на идеально ровных колесах можно было уменьшить ход колодок и тем самым увеличить мощность.

Быстрое отсоединение троса для снятия колеса (механика).

Регулируемый свободный ход ручки (гидравлика).

Полезная особенность хороших ручек — разъемный хомут, позволяющий быстро снять ручку с руля. Это особенно полезно для гидравлики — можно снять тормоз и сдать на прокачку. Встречаются ручки и без хомута (система Avid Matchmaker), предназначенные для установки на специальный универсальный хомут, удерживающий и тормозную ручку, и манетку трансмиссии, и даже манетку блокировки вилки. Система i-Spec (на фото) напротив позволяет прикрепить манетку трансмиссии прямо к тормозной ручке.

Нужно отметить, что кантилеверы, клещевые тормоза и мини-вибрейки требуют свои «шоссейные» тормозные ручки, несовместимые без дополнительных ухищрений с ручками для вибрейков, даже тормозные тросики у них различные. Дисковая механика выпускается в различных вариантах — под «шоссейные» и «горные» ручки.

Вибрейки

Вибрейки (от англ. V-brakes, vector brakes) — простая, дешевая и эффективная конструкция ободных тормозов. Два рычага, закрепленные на ввинченных в вилку или раму осях (брейк-боссах), стягивающий их тросик, колодки и тормозная ручка. Такая простая конструкция на удивление хорошо работает и до сих пор очень популярна на недорогих велосипедах. В течение достаточно длительного времени вибрейки использовались даже на гоночных велосипедах, да и сейчас достаточно много велосипедистов до сих пор предпочитают вибрейки за их простоту, невысокую стоимость и возможность беспроблемной установки багажника. Также надо учитывать, что апгрейд с вибрейков на диски обойдется в такую сумму, что может быть проще купить новый велосипед.

Вибрейки и тормозные ручки под них настолько просты, что практически не имеют резервов для появления различных «наворотов», хотя, разумеется, при желании заплатить в 10 раз больше можно найти соответствующую модель, вырезанную чуть ли не вручную из цельного бруска алюминиевого сплава, с титановыми пружинками и болтами — например, тормоза марки KCNC стоимостью 300 евро комплект. Простейшие же вибрейки выпускаются под множеством марок, начиная от безымянных китайских и заканчивая недорогими брендовыми Shimano и Avid. Из более дорогих моделей можно посмотреть на Shimano XT-XTR и Avid SD5 и SD7. В любом случае, у таких тормозов возможных особенностей не так уж и много:

Параллелограммный механизм (на фото). Встречался на дорогих вибрейках, за счет усложнения конструкции тормоза обеспечивал повышение эффективности из-за того, что колодки подходят к ободу по прямой, а не по дуге окружности. Сейчас практически не встречается из-за ориентированности вибрейков на бюджетные велосипеды.

Подшипники качения в рычагах. Позволяют на сколько-то процентов улучшить плавность работы.

Специальные колодки. Эффективность вибрейков пытались повысить путем манипуляций с материалом колодок, но здесь всё упирается в долговечность обода. Более «цепкие» колодки неизбежно сильнее изнашивают обод. Для борьбы с этим эффектом выпускались ободья с керамическими тормозными дорожками, но такая конструкция начисто проиграла по стоимости дисковым тормозам.

Наличие подковы-бустера. Мощные вибрейки могут разжимать перья вилки или рамы, снижая эффективность, а бустер позволяет избежать этого.

Возможность быстрого расстегивания тормоза для снятия колеса — иногда для этого есть специальный рычажок.

Ободная гидравлика

Ободные гидравлические тормоза (называть их вибрейками нельзя) — это более дорогая, сложная и эффективная альтернатива вибрейкам. Такие тормоза выпускаются фирмой Magura, наиболее распространены модели HS11 и HS33. Тормоза достаточно специфические (очень мощные) и популярны среди триалистов за счет мгновенного схватывания. Также иногда используются и на обычных велосипедах (например, гибридах Cube), как промежуточное звено между вибрейками и дисковой гидравликой. Тут автору не очень понятен смысл использования ободной гидравлики вкупе со всеми недостатками ободных тормозов, когда можно было просто поставить диски.

Кстати, ободные тормоза достаточно критичны к настройке положения колодок, которая выполняется аж в трех измерениях, при этом сложность настройки усугубляется неровностями обода. Ошибка здесь приведет либо к тому, что колодка не будет полностью прилегать к тормозной дорожке, снижая эффективность, либо к банальному взрыву шины, если колодка касается ее при торможении. Кроме того, у большинства ободных тормозов при износе колодок нужно не только подтягивать трос, но и следить, чтобы колодки прилегали к ободу правильно. Этого недостатка лишены модели с прямолинейным ходом колодок: ободная гидравлика и параллелограммные вибрейки.

Клещевые тормоза и кантилеверы

Это исторически более ранние, чем вибрейки, варианты ободных тормозов. Кантилеверы по способу установки на перья аналогичны вибрейкам, а клещевые тормоза (англ. caliper brakes) используют единственное продольное отверстие над шиной колеса, которое также может использоваться для крепления полного крыла. Существует и двухболтовое крепление клещевых тормозов, т.н. «direct mount», но совместимых с ним вилок и рам очень мало. Традиционно хорошие тормоза такого типа выпускаются фирмами Shimano, Campagnolo, SRAM/Avid и другими. На недорогих велосипедах часто встречаются тормоза марки Tektro.

Оба этих вида тормозов являются не очень мощными и сейчас используются только на тех велосипедах, где высокая эффективность не нужна: кантилеверы — на велокроссовых аппаратах, клещевые — на шоссейниках, а также некоторых дорожных велосипедах и ситибайках. Но даже там клещи и кантилеверы постепенно уступают место дискам. Фирма Magura выпускает механико-гидравлические клещевые тормоза для шоссейников, совместимые с обычными механическими ручками. Для этих тормозов характерна оригинальная конструкция без расширительного бачка, также остается часть недостатков механических тормозов из-за использования тросовой передачи от тормозной ручки до мастер-цилиндра.

Нужно отметить, что клещевые тормоза различаются по длине рычагов, и отдельные модели фирмы Tektro поддерживают шины шириной до 50 мм. Разумеется, в шоссейных велосипедах используются более легкие и компактные тормоза, не вмещающие в себя шины толще 28 мм.

Механические дисковые тормоза

Механический дисковый тормоз — это совершенно простая и бесхитростная конструкция, состоящая из калипера (тормозной машинки), ротора (тормозного диска) и стандартной тормозной ручки с тросиком, как у вибрейков. Калипер оснащен двумя тормозными колодками, из которых как правило одна неподвижная, а вторая — двигается посредством рычага на корпусе, приводимого в движение тросом. Тормозной диск находится между колодками, при нажатии на ручку трос тянет за рычаг, он приводит в действие колодку, которая слегка изгибает диск и прижимает его к неподвижной колодке. Существуют отдельные модели механических тормозов с обеими подвижными колодками (WinZip и его клоны), но отзывы их владельцев зачастую не очень цензурные. Обычные же механические тормоза выпускаются большим количеством фирм, начиная от простеньких Tektro и Hayes (практически не встречаются в продаже отдельно от велосипедов), очень крепкими середнячками являются тормоза Shimano и Avid BB5, а самой лучшей дисковой механикой считается Avid BB7.

На неподвижной колодке обязательно есть регулировка (болтом или крутилкой на отдельных моделях), позволяющая выдвигать колодку в сторону диска по мере ее износа. Аналогичная регулировка подвижной колодки выполняется крутилкой на тормозной ручке и иногда на самом калипере. Важная особенность механического тормоза: велосипедист обязан регулярно подкручивать колодки по мере износа ! Иначе в лучшем случае колодки будут стачиваться неравномерно (под углом), а в худшем — тормоз перестанет работать: либо тормозная ручка коснется руля и не сможет создать усилие, либо диск при изгибе прижмется не к неподвижной колодке, а к корпусу калипера, в результате трения не возникнет.

Дисковая механика широко используется на недорогих велосипедах, занимая нишу между вибрейками и дисковой гидравликой, также такие тормоза уважаемы туристами за их простоту и нетребовательность к знаниям и умениям механика. Но не дружащему с техникой пользователю может не понравиться необходимость подкручивать колодки под страхом отказа тормоза. Впрочем, при езде только по хорошему покрытию в хорошую погоду износ колодок минимален на любых тормозах.

Гидравлические дисковые тормоза

Такие тормоза выпускаются огромным количеством производителей, и по своему уровню различаются от простейших моделей для новичков до сверхмощных (или сверхлегких) гоночных моделей стоимостью как хороший велосипед. Одна из самых распространенных дешевых моделей — Tektro Auriga Comp, также в бюджетных велосипедах часто используются нижние модели известных производителей, например Avid Elixir 1 / 3 и Shimano Alivio. Из более продвинутых моделей можно назвать Avid Elixir 5 / 7 / 9, Shimano Deore / SLX / XT, Hayes Radar, Magura MT2, Formula C1. Наконец, на высоком уровне выступают Avid X0 / XX, Shimano XTR и прочие топовые модели от Hayes, Magura, Formula, Hope.

Гидравлический тормоз устроен заметно сложнее механического, но для простого пользователя он проще в эксплуатации. Нагляднее всего его устройство демонстрирует картинка:

Это наиболее распространенный вид тормоза с открытой гидравлической системой, характерная особенность которой — наличие расширительного бачка. В тормозной ручке у нас находится мастер-цилиндр с поршнем, шток которого приводится в действие непосредственно тормозным рычагом. С цилиндром посредством перепускного отверстия соединен расширительный бачок (конструкции бачка бывают различными — на рисунке он окружает цилиндр, как у Avid Elixir, также он может находиться над цилиндром). И цилиндр, и бачок заполнены гидравлической жидкостью, причем в бачке есть обычно незаметное для пользователя отверстие для подсоса окружающего воздуха, закрытое резиновой мембраной. Если жидкость при работе уходит из бачка, через это отверстие засасывается воздух, который благодаря мембране не вступает в контакт с жидкостью, и она заодно не утекает через это отверстие.

Тип используемой гидравлической жидкости (специальное масло или тормозная жидкость DOT4) завязан на тип материала уплотнений. Заправка тормоза неправильной жидкостью — это один из самых легких способов его испортить. У каждого из видов гидравлической жидкости есть свои фанаты и ненавистники, хотя на самом деле качество работы тормоза зависит не от этого. Можно лишь сказать, что тормозная жидкость более ядовита, зато масло для тормозных систем — дороже и не продается на каждом углу.

При нажатии на тормозной рычаг движение поршня в первый момент отсекает расширительный бачок от всей системы, дальнейшее движение нагнетает давление в гидролинии и сжимает колодки. При износе колодок, при изменении температуры, а также в случае вытекания жидкости из системы ее недостаток восполняется жидкостью из расширительного бачка, вместо нее в бачок засасывается воздух. При появлении избытка жидкости (например, если колодки заменили на новые и раздвинули поршни) лишняя жидкость возвращается в бачок, воздух выдавливается в атмосферу.

Тормозной калипер у дисковой гидравлики устроен следующим образом. В наиболее распространенном случае в нем находятся два поршня, сидящие в гибких уплотнителях по разные стороны от диска, жидкость к поршням подводится симметрично из гидролинии. Калипер при этом жестко закреплен относительно колеса. Между поршнями находятся тормозные колодки (обычно с пружинкой между ними), сжимающие ротор. Рабочий ход тормозных колодок очень небольшой и обычно не превышает 0,5 мм, что обуславливается податливостью уплотнителей. У многих моделей зазор между колодками и ротором нельзя различить глазом.

Когда мы нажимаем на тормозную ручку, давление в гидролинии растет, передается на поршни, которые двигаются навстречу друг другу в той мере, в которой им позволяет податливость уплотнителей (порядка 0,5 мм), и сжимают ротор. При отпускании ручки разрежение в системе отодвигает поршни в исходное положение, этому помогает пружинка между колодками.

Но в отличие от дисковой механики, здесь обычно имеется автоподвод колодок, действующий по такому принципу: когда колодки износились, поршни должны придвинуться ближе, чем обычно, податливости уплотнителей для обеспечения хода поршней уже не хватает. Тогда поршни под действием давления в системе выдвигаются из уплотнителей и становятся ближе друг к другу. При дальнейшем износе этот процесс повторяется, пока колодки не сточатся до конца. А при замене колодок поршни с помощью плоской отвертки (старые колодки при этом не вынимаются, чтобы не повредить поршни) раздвигаются максимально широко и становятся в исходное положение.

Здесь мы описали наиболее широко распространенную систему с двумя противоположными поршнями, обеспечивающую разумный баланс между простотой конструкции и эффективностью. В велосипедах (особенно предназначенных для экстремального спорта) иногда применяются и другие схемы: например, с несколькими противоположными поршнями (до 8 поршней у тормозов Gator — см. фото), с поршнями на одной стороне калипера, который может двигаться по направляющим, и другие. Общее у всех этих систем одно — при нормальной работе системы, после установки колодок и до их полного износа система не требует никаких действий от пользователя! Здесь одно из важнейших преимуществ гидравлических систем над механическими. Однако, как хорошо видно, гидравлика имеет достаточно сложную конструкцию, причем даже небольшие неполадки в работе одного из узлов приводят к проблемам. Разумеется, чем больше поршней в системе, тем выше риск того, что какой-нибудь из них будет работать неправильно.

Ножные тормоза

Классический ножной барабанный тормоз (англ. coaster brake) — известная каждому велосипедисту конструкция, в которой торможение осуществляется при повороте педалей назад. В левую часть задней втулки встроен тормозной барабан с двумя колодками внутри и специальным механизмом, раздвигающим колодки при вращении педалей назад. Тормозное усилие на раму передается через специальный рычаг, который привинчивается к левому нижнему перу рамы. Механизм работает в консистентной смазке, полностью защищен от воздействия окружающей среды и не требует никаких регулировок и замены расходников. Очевидно, что эти особенности делают ножной тормоз хорошо подходящим для ситибайков и утилитарных велосипедов, владельцы которых не желают тратить время на чистку, настройку и смену расходников в тормозе. Еще одно преимущество ножного тормоза — отсутствие троса, тянущегося к задней части велосипеда, что удобно в случае складных велосипедов, где лишние детали нежелательны.

Однако у барабанного тормоза есть и существенные недостатки. Самый важный из них — невозможность вращать педали назад, это существенно ограничивает технику езды на велосипеде. Хотя при езде по проезжей части (когда не требуется постоянно прыгать по поребрикам) этот недостаток не очень заметен.

Второй серьезный недостаток — склонность к перегреву из-за отсутствия вентиляции внутри стального корпуса барабана. Если в равнинном городе перегреть тормоз очень сложно, то затяжной спуск с перепадом 100 метров в том же Нижнем Новгороде уже может привести к тому, что из задней втулки повалит дым, и тормоз перестанет работать. Разумеется, барабанные тормоза непригодны для гонок и поездок по сколько-нибудь заметным холмам.

Третий недостаток — ножной тормоз нельзя использовать с натяжителем цепи, а также, разумеется, с задним переключателем. Поэтому с большинством рам, рассчитанных под многоскоростные приводы, он не совместим. Требуется рама либо с горизонтальными (или сдвижными) дропаутами, либо с эксцентриковой кареткой.

Неудивительно, что ножные тормоза используются практически исключительно на ситибайках и утилитарных велосипедах ввиду очень специфического баланса качеств, плохо подходящего для туристических и гоночных велосипедов. Несмотря на некую антикварность, такие тормоза до сих пор устанавливаются на односкоростных и планетарных втулках, таких как Shimano Nexus-3, -7, -8, SRAM i3 и Automatix.

Роллерные тормоза

Лет 10 назад в Shimano решили выпустить идеальные городские тормоза, разрешив недостатки классических ножных тормозов и сохранив их достоинства:

  • Невозможно вращать педали назад? Сделаем привод тросиком.
  • Проблемы с перегревом? Поставим радиатор.

В результате появились роллерные тормоза. Такой тормоз представляет собой блок, который привинчивается к левой части специальной втулки (серий Nexus и Nexave). Внутри блока находятся собственно тормозной барабан, 3 тормозных колодки (самая замасленная часть на фото) и роликовый механизм, раздвигающий колодки и прижимающий их к внутренней части барабана. Привод осуществляется тросиком от тормозной ручки. На внешнем корпусе барабана обычно устанавливается характерный радиатор, улучшающий температурный режим тормозов.

Эффективность такого тормоза получилась довольно хорошей, и кому-то в Shimano пришла в голову «мудрая» мысль, что мощность переднего тормоза чрезмерна (видимо, по сравнению с клещевыми тормозами), и ее надо уменьшить. Это привело к созданию устройства «Power modulator», которое позиционировалось чуть ли не как аналог системы ABS, а на практике представляло собой просто кусочек резины в разрыве тормозной рубашки, не позволяющий развить большое тормозное усилие (при сильном нажатии на ручку вы просто сжимаете резину вместо того, чтобы воздействовать на тормоз). Вариант — встроенная прямо во втулку муфта, пробуксовывающая при сильном торможении.

Исходная идея роллерного тормоза выглядела очень красиво — сохранить достоинства барабанного тормоза и избавиться от его недостатков, — но практика показала, что недостатки всё же остались:

Несмотря на радиатор, тормоз все равно склонен к перегреву, поскольку колодки работают в замкнутом пространстве. Известны случаи возгорания смазки на затяжных спусках. А перегрев вредит не только тормозу, но и подшипникам втулки.

Система тормозит вращение колеса сама по себе. Проще говоря, ухудшает накат велосипеда.

Система защищена от дождя и пыли, но по защите от погружения в воду сильно уступает другим видам тормозов — смазка вымывается, и тормоз начинает плохо работать.

Наконец, роллерные тормоза совместимы с очень ограниченным числом втулок.

Словом, идеального тормоза так и не получилось, хотя и сейчас есть немало любителей роллерных тормозов. В Shimano не стали развивать тему, в новых «городских» группах оборудования вместо роллерных тормозов используется дисковая гидравлика, а на бюджетных городских велосипедах по-прежнему используются вибрейки и ножные тормоза.

Выбор тормозов

Диски против всех

Лет 10 назад на форумах велогонщиков кипели споры о том, имеют ли смысл дисковые тормоза на гонках кросс-кантри. На гибридах в то время дисковые тормоза смотрелись дико, а на шоссейники или циклокроссовые байки их поставить было просто невозможно.

Сейчас всё изменилось. Диски активно вытесняют или уже вытеснили тормоза других видов в бюджетный сегмент: горный велосипед или гибрид уже трудно представить себе без дисков, также диски разрешены и скоро постепенно обретут массовость в циклокроссе и шоссейных гонках. В результате, тормоза других видов (в частности, ободные) скоро можно будет увидеть либо в дешевых моделях велосипедов, либо в тех классах, где они особого смысла уж точно не имеют — складные велосипеды, ситибайки и другие подобные классы. Хотя недавно многие точно так же думали про диски в шоссейном велоспорте, поэтому загадывать на будущее здесь рискованно (вспомнить про складной велосипед Strida, который с давних пор оснащается только дисками).

Чем вызван рост популярности дисков, особенно дисковой гидравлики? Во-первых, дисковые тормоза действительно имеют весомые преимущества перед ободными: более высокая эффективность, меньшее усилие на ручке, больший ресурс колодок, меньший износ обода (на фото показан протёртый тормозами обод), лучшая работа при загрязнении/обледенении, хороший запас мощности, позволяющий быструю езду по горам. Во-вторых, себестоимость простейших дисковых тормозов типа Tektro, Promax или вообще безымянных китайских уже сравнима с себестоимостью вибрейков среднего уровня (то есть стремится к нулю). В-третьих, совершенствование технологии велосипедного колеса (двойные ободья, новые сплавы, более жесткая конструкция) позволила использовать диски и на больших 622-мм колесах (28-29”), тогда как раньше это было трудно осуществимо из-за меньшей жесткости таких колес. Таким образом, неудивительно, что диски постепенно «захватывают мир» и вторгаются в те области, где их использование раньше казалось невозможным.

Однако это не значит, что дисковые тормоза — идеальный выбор для любого велосипеда. Во-первых, вышеупомянутые бюджетные диски могут доставить проблем своему владельцу, особенно это относится к дешевой дисковой гидравлике. В случае с дешевым велосипедом имеет смысл смотреть именно на ободные тормоза, поскольку при схожем уровне работы они будут дешевле, а следовательно, при равной общей стоимости весь остальной велосипед будет чуточку лучше. Обратная сторона медали — дешевые колеса часто еще и непрочные, а ободные тормоза очень критичны к неровностям обода. В результате может оказаться, что новоиспеченный владелец недорогого велосипеда будет обречен постоянно править восьмерки.

Во-вторых, дисковый тормоз всё же несравним с барабанным по грязеустойчивости и нетребовательности к обслуживанию. На ситибайке, который ездит круглогодично в любую погоду, задний диск будет непрерывно покрыт грязью, колодки интенсивно съедаются и требуют замены, подвижные части могут закисать. В таких условиях больше подходит защищенный от непогоды барабанный тормоз, хоть он и менее эффективен. Наконец, у недорогих велосипедов дисковые тормоза (особенно механические) намного тяжелее ободных. Здесь же следует упомянуть, что установка багажника на велосипед с дисковыми тормозами может потребовать определенной фантазии, подбора подходящего багажника или изготовления адаптеров. Тогда как ободные тормоза обычно не мешают багажнику.

Бесхитростная конструкция ободных тормозов и ручек под них приводит к тому, что они различаются между собой в основном весом, также в дорогих моделях могут использоваться шариковые подшипники в креплении рычагов и различные мелкие приятности, вроде размыкания тормоза удобным рычажком. Ранее некоторые дорогие вибрейки оснащались параллелограммным механизмом, который подводил колодки к ободу по прямой линии, а не по дуге окружности — это улучшало работу при изношенных колодках. С вытеснением вибрейков в доступный ценовой сегмент такие усложнения в конструкции пропали. Автор считает, что нет смысла заменять нормально работающие вибрейки на «более другую» модель, а при возникновении необходимости такой замены можно просто купить аналог от приличной фирмы, например, Shimano или Avid.

Кстати, при выборе типа тормозов следует учитывать наличие соответствующих посадочных мест на вилке и раме, а также наличие подходящих колес. Так, в случае с горными велосипедами, может быть очень тяжело найти раму и вилку высокого уровня, совместимые с вибрейками, а ободья теперь зачастую не имеют тормозных дорожек для вибрейков. И наоборот, у других классов велосипедов установка дисков может стать серьезной проблемой. Автор считает, что самостоятельно приделывать крепления для нужного типа тормозов недопустимо — ошибка может очень дорого обойтись.

Механика или гидравлика

Выбор между гидравлическим и механическим приводом дисковых тормозов — один из самых острых вопросов при модернизации велосипеда. По традиции, в этом вопросе нет единственно правильного мнения, более того, есть множество противоречащих друг другу реальных примеров эксплуатации, показывающих пригодность либо непригодность той или иной конструкции для заданных задач. Также есть примерно равное количество людей, которые навсегда разочаровались в каком-то из этих видов тормозов, и больше ни за что не поставят его на свой велосипед.

Подробный разбор достоинств и недостатков механики и гидравлики — тема отдельной статьи про дисковые тормоза. Здесь же мы просто сведем в табличку основные различия.

Выбор тормозов: дисковые или V-образные

Регулярно продолжаю получать по почте и в комментах вопросы относительно выбора тормозов для велосипеда. Я очень издалека коснулся этой темы в своей статье про выбор велика для начинающих, стараясь не вдаваться в нюансы, но как видно, придется углубиться.

В наше время вопрос о сравнении этих типов тормозов становится риторическим, потому что диски практически полностью выдавили вибрейки (ободные) в сегменте горных велосипедов, даже в бюджетных моделях. Но если вы сейчас в процессе выбора и вам нужно понять отличия, то прочтите внимательно эту статью.

Строго говоря, видов тормозов в природе существует больше, чем два вышеупомянутых варианта. Навскидку в голову приходят роллерные и клещевые, а также ободные гидравлические (экзотика в наших широтах). Но основными для большинства велосипедов все же являются V-образные (вибрейки) и дисковые тормоза.

В вопросах выбора есть как минимум два диаметрально противоположных мнения: консервативное и новаторское. Ретрограды считают, что все эти диски, особенно гидравлические — от дьявола, и что лучше и проще старых проверенных десятилетиями вибрейков ничего не может быть.

Люди современные оперируют понятиями мощность торможения и модуляция, скромно замечая, что в наше время на горном велосипеде тормоза просто обязаны быть дисковыми. Рассмотрим подробнее оба типа.

Ободные V-brake тормоза

vbrake-overallV-образный тормоз прост, как сам велосипед: грубо говоря, это два рычага с резиновыми колодками, прикрепленные на перьях вилки и заднего треугольника, сходящиеся под действием троса, который в свою очередь выбирается ручкой на руле.

Система не только проста, но и эффективна. Такой механизм практически не может поломаться и легко поддается регулировке. Отчего же эти надежные тормоза уступили место дисковым даже в нише бюджетных горных велосипедов?

Погодные условия и стабильность

У вибрейков есть одна неустранимая проблема: качество торможения зависит от погодных условий. Грязь, летящая на тормозные поверхности, оледенение в мороз — существенно снижает останавливающее воздействие.

А ведь чем хуже условия и выше скорость, тем важнее стабильное и эффективное торможение. Вибрейки, к сожалению, не обеспечивают этого требования на 100%. Впрочем, опытные ретрограды утверждают, что грамотными подбором тормозных колодок можно добиться приемлемых результатов.

Однако даже подбор колодок не поможет добиться той волшебной модуляции (дозирования усилия), которая отличает гидравлические дисковые тормоза от ободных. Вибрейки, даже самые дорогие, всегда будут проигрывать дискам по этому параметру в тяжелых условиях.

Грязь и ободные тормоза

Вторым серьезным негативным фактором V-образных тормозов является налипание грязи на рычаги при езде по мокрому грунту. И чем более липкая земля (особенно с примесью глины), тем более жуткий эффект мы получаем. Например, на этой фотографии типичный пример осенней велопрогулки по лесу, на велосипеде с вибрейками.

vbrake_grjaz

Чаще всего такое налипание грязи приводит к полной неработоспособности тормоза (а зачастую и к блокированию колес), а также к необходимости мойки велосипеда — не тащить же такую красоту в квартиру. Нельзя сказать, что среднестатистический каталец постоянно попадает в такие ситуации, но все-таки это проблема V-образных тормозов, и это надо признать.

Неровные обода

Еще одна проблема вибрейков, которая полностью отсутствует у дисков — зависимость от наличия восьмерок обода. Так как обод является тормозной поверхностью, то в идеале он должен быть абсолютно ровным. Если это не так, то обод начинает подтирать колодки, из-за чего приходится разводить рычаги, а это приводит к увеличению свободного хода на ручке.

Так как на велосипедах начального уровня восьмерки на колесах это скорее правило, чем исключение, то почти у всех начинающих тормоза ослаблены до предела, отсюда слабая мощность и отсутствие модуляции. Владельцев дисков этот вопрос не беспокоит.

Миф о V-брейках «Ободные тормоза слабые». На самом деле, при условии хороших тормозных колодок, останавливающего усилия достаточно. Но чувствительность и контроль торможения значительно лучше у дисковой гидравлики.

Хорошие V-образные тормоза выпускают фирмы Shimano и Avid. Я бы рекомендовал модели Shimano Deore V brake или Avid Single Digit 5 для бюджетных велосипедов, и Shimano XT или Avid Single Digit 7 для великов среднего и более высокого уровня.

Дисковые тормоза — механика и гидравлика

Теперь перейдем к тормозам дисковым. Первое, что я могу сказать, это то, что они бывают двух видов: механические и гидравлические. Дисковая механика приводится в действие также, как и вибрейки — тросом и ручкой на руле.

Несмотря на то, что диски по определению лишены проблем с загрязнением/обледенением тормозных поверхностей, дешевая дисковая механика зачастую имеет практически такую же невнятную модуляцию.

BB_brake

Такие тормоза оперируют только одним движущимся поршнем калипера (суппорта), тогда как вторая колодка неподвижна, из-за этого очень сложно добиться чуткой реакции на нажатие ручки.

Понятно, что человек может привыкнуть ко всему, но по сравнению с гидравликой, дешевые диски ощущаются только в двух положениях — тормозит/не тормозит.

Подчеркиваю, речь идет не о мощности торможения, а модуляции, то есть тонком дозировании усилия. Хороший механический тормоз работает поприятнее, но всё равно, ему далеко по уровню модуляции до гидравлики. Я не вижу особого смысла в дорогих моделях дисковой механики, ведь ее цена вплотную приближается к базовым моделям гидравлики.

Но на всякий случай — один из самых лучших механических тормозов — это Avid BB 7.

Гидравлика представляет из себя значительно более продвинутый механизм: ручка здесь является поршнем, который давит на тормозную жидкость (иногда масло), воздействующую в свою очередь через гидролинию на поршни в калипере (суппорте). Эти тормоза представляют из себя замкнутую систему, и будучи исправными, не требуют к себе никакого внимания, кроме замены колодок.

Надежность велосипедных гидравлических тормозов

disc_brake_avid

Я уверен, что каждый начинающий велосипедист начитался в интернетах массу страшилок о подтекающей и отказывающей в самый неподходящий момент гидравлике. Мой опыт, опыт нашего велоклуба и опыт моих многочисленных сетевых вело-знакомых полностью опровергает этот негатив.

Теоретически, в любой продукции могут быть бракованные экземпляры, не исключение и тормоза. Редко, но встречаются случаи подтекания тормозной жидкости. Но этот дефект можно сразу заметить и устранить по гарантии. Запас жидкости в расширительном бачке позволит достаточно долго проехать на текущем тормозе.

Опять таки теоретически может переломиться или лопнуть гидролиния (например, при падении) и вы полностью лишитесь одного тормоза, но ведь и в вибрейке может порваться трос. Разумеется, вибрейк пригоден к ремонту в полевых условиях, для ремонта гидравлики же нужен инструмент и жидкость.

Но все же, такие случаи крайне редки, и не стоит из-за ложного страха отказываться от современного механизма. Основные производители, например Shimano или SRAM/Avid выпускают очень надежные тормоза, которые используются миллионами велосипедистов.

При этом обратите внимание, что в дисциплинах DH, фрирайд и эндуро применяются исключительно гидравлические тормоза, а жесткие падения там совершенно обычное дело. При этом, не слышал, чтобы у кого-то при падении выходил из строя тормоз или ломалась гидролиния.

velosiped_v_gorah

Модуляция торможения

Ощущения от торможения гидравликой заслуживают отдельного упоминания. Я до сих пор помню свой первый выезд на лесной трейл с дисковой гидрой. Неповторимое ощущение практически отсутствующего усилия на ручке — тормозишь одним пальцем, а чуткость на нажатие просто бархатная.

К этому быстро привыкаешь, и потом пересаживаясь на велосипед с вибрейками (у меня всегда было несколько велосипедов), просто не можешь смириться с тем, что тормозить надо «всей лаптей».

Очень практичная и недорогая модель дисковых гидравлических тормозов — Avid Elexir 1 Disc Brake. Также можно смотреть на бюджетный вариант Shimano Deore Disc Brake.

Посмотрите цены на различные виды тормозов , проапгрейдить свой вел на дисковую гидравлику не так уж и дорого.

Размер ротора для велосипеда

Ротор должен соответствовать целевому назначению велосипеда. Например, в классе кросс-кантри (лес, тропинки, обычные спуски) принят размер 160мм, на трейловые велики (тропинки и спуски в горной местности) устанавливают роторы 185мм, в даунхилле (спуск с гор) тормозное усилие лишним не бывает, поэтому там ставят самые большие размеры.

Итак, какой размер дисков (правильно говорить «роторов») выбрать. Здесь зависимость очень простая: чем больше диаметр, тем выше останавливающее действие. При этом нюанс: чем больше ротор, и соответственно, останавливающее усилие, тем сложнее тонко дозировать усилие (нужна адаптация).

Многие велосипеды из самой бюджетной категории оснащены роторами больших диаметров, по той же причине, почему на этих великах стоит самая широкая резина с большим протектором. Это просто пыль в глаза не разбирающемуся чайнику. Типа, агрессивнее выглядит — значит велосипед крутой, надо брать.

Как поменять ободные (вибрейки) тормоза на дисковые

Еще один тонкий момент: бывает, человек жалеет сразу денег на велосипед с дисковыми тормозами, и покупает модель с ободными, держа про себя мысль проапгрейдиться позже. К сожалению, апгрейд не ограничится простой покупкой дисков, так как придется менять еще и колеса, из-за того, что для установки роторов нужны специальные втулки (можно поменять втулки, но для этого придется переспицовывать колесо и покупать спицы другого размера).

Но иногда производитель даже на модели с обычными тормозами устанавливает колеса с втулками под роторы, хотя это довольно редкое явление. Поэтому если у вас в планах апгрейд — присмотритесь к таким моделям, а еще лучше — сразу берите вел на дисках.

Диски и туристический велосипед

Часто велосипедисты, загоревшись идеей путешествия, с разочарованием замечают, что на их велик с дисковыми тормозами нельзя установить нормальный багажник. Почти на всех современных моделях отсутствуют отверстия для его крепления, но даже если бы они были, то багажник нельзя просто так поставить из-за тормозного калипера.

Поэтому приходится обходиться консольным багажником, крепящимся на подсидельный штырь, что ограничивает путешественника в весе груза. Так что трижды подумайте о покупке велосипеда с дисками, если собираетесь путешествовать на велосипеде далеко и долго.

Ну и напоследок о ценах. Я крайне не советую покупать оснащенный дисками велосипед в самом бюджетном сегменте (скажем, ниже 250$) — там может стоять какой-то дикий китай, и как он будет тормозить, неизвестно. Лучше в этом случае старые проверенные вибрейки.

Если вы надеетесь проапгрейдить велосипед с ободных тормозов на дисковые, то учтите, что вам придется менять и втулки — они должны иметь крепления для дисковых роторов.

Также если вы видите два велосипеда за одну и ту же цену, но один из них с вибрейками, а другой с дисками, то знайте, что при прочих равных, у дискового варианта худшая комплектация, потому что стоимость дисков должна быть чем-то скомпенсирована.

Впрочем, здесь не все так просто из-за ценообразования — ведь каждый магазин продает так, как ему выгодно: вполне возможно, что он хочет просто побыстрее реализовать партию дисковых великов, и поэтому ставит скидку. В общем, думайте при покупке, ничего не бывает просто так. Внимательно сравнивайте комплектации, чтобы не купиться на модный аксессуар, проиграв в чем-то более важном.

Нужны ли дисковые тормоза для велосипеда

Надеюсь, мои читатели теперь прояснили для себя вопрос выбора между дисковыми и ободными V-образными тормозами. Если вы покупаете действительно МТБ, и собираетесь использовать его по назначению — вам только диски, и желательно гидравлику.

Мы живем в 21 веке и смысла пользовать устаревшие V-образные тормоза со всеми их недостатками просто нет. Диски — это и мощность, и четкость дозирования усилия, и удобство в эксплуатации.

Если ваш ареал обитания будет проходить между асфальтом и хорошими грунтовками, к тому же вы лелеете мечту о дальнем путешествии, то для вас скорее всего будут предпочтительнее вибрейки. Практического смысла в дисках при таком использовании велосипеда нет, обычных тормозов хватит с избытком.

Если эта статья показалась вам полезной, то прошу кинуть ссылку знакомым, лайкнуть или написать коммент. Также приглашаю подписаться на получение статей: так как я пишу нерегулярно, вы будете получать обновления сразу на почту.

Читать также:
  • Велосипедная цепь, обслуживание и ресурс
  • Как правильно выбрать размер велосипеда
  • Советы начинающим велосипедситам

Чтобы не потерять этот сайт из виду: пройдите по ссылке — вы получите извещение о выходе новой статьи на емейл. Никакого спама, отписаться можно в пару кликов.

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Все о барабанных тормозах: устройство, принцип действия, достоинства и недостатки

Барабанные тормоза для велосипеда

Конструкция барабанных тормозов давно отработана, поэтому уже много лет именно барабанный вид служат верой и правдой. В городских и дорожных велосипедах, а также в детских и подростковых моделях, используются в основном барабанные тормоза, устройство которых простое и надежное.

Те, кто катался на велосипедах лет 30 назад, помнят, что ни каких ручных тормозов тогда не было. Тормозили, надавливая на педали в обратную сторону. Это и был барабанный тип, которым оснащали «Аисты», «Школьники», «Десну», «Салюты», «Украины».

Принцип работы барабанных тормозов

Колодка

Торможение происходит за счет того, что велосипедист нажимает назад педали, приводя в действие колодки, которые находятся во втулке заднего колеса. Примером такого устройства является «торпедо». Внутри втулки расположены колодки, а корпус ее является барабаном.

Когда срабатывает барабанный тормоз, колодки прижимаются к корпусу, трутся о него, отчего и происходит плавная остановка байка. Иногда барабанные сочетают с V-brake, установленными спереди, что является удачной комбинацией, потому что два типа компенсируют недостатки друг друга.

Достоинствами барабанного типа являются:

  • барабанные устройства не требуют практически никакого обслуживания;
  • стойки к механическим воздействиям и погодным капризам, поскольку защищены корпусом втулки;
  • не чувствительны к восьмеркам и грязи (по той же причине);
  • одинаково эффективно тормозят в зной и дождь;
  • не нуждаются в настройке. Барабанные устройства просто устанавливают и едут – подстраивать не нужно ничего.
  • не портят обод, поскольку не контактируют с ним.

Тормоза барабанные эффективны, если у велосипедиста есть время притормаживать плавно. Если же случается экстремальная ситуация, требующая немедленной остановки, байк остановить помогают не барабанные, а V-brake, имеющие минимальный тормозной путь.

Главным недостатком барабанного вила является работа исключительно на велосипедах с одной скоростью.

Из менее значимых недостатков отметить можно следующие:

  • неудобство использования при вертикальном расположении. Чтобы затормозить из этого положения велосипедисту приходится тратить драгоценные мгновения для приведения в действие барабанного устройства. А эти секунды порой являются критическими. Опытные гонщики, зная это, педали держат всегда в горизонтальном положении или же одну из них немного выше другой, но никак ни вертикально;
  • частые отказы по причине слетевшей со звездочки цепи. Проблему решают, установив другой, дублирующий барабанный, тормоз (обычно V-brake) на переднее колесо;
  • большой, по сравнению с V-brake, вес. Из-за этого спицы и втулка при торможении несут значительные нагрузки, нагреваются (при длительном торможении) и выходят из строя;
  • использование барабанных устройств только на ведущем заднем колесе, поскольку тормозить и одновременно управлять очень сложно.

Они делятся на подвиды по типу привода:

  • с ручным приводом, приводящийся в действие тросиком, встречается сейчас редко;
  • с ножным приводом – более удобный, срабатывает при кручении в обратную сторону педалей.

Важность тормозного устройства для велосипеда никто не станет оспаривать, как, впрочем, и для любого другого транспорта. От его исправности зависит жизнь велосипедиста.

Оснащаются им все велосипеды, за исключением трековых.

Видов тормозов сегодня много. Они отличаются принципом действия и устройством, мощностью торможения, долговечностью, ремонтопригодностью, удобством.

Рекомендуем:

    : какие лучше? : ремонт и его особенности — лучший транспорт для малышей —

Помимо барабанных, о которых сказано выше, есть ободные и дисковые тормоза, стремянные и роллерные, которые, в свою очередь, делятся на подвиды.

Виды тормозов

Следующей рассматриваемой категорией будут ободные тормоза на велосипед.

Принцип действия ободных тормозов

Ободные тормоза на велосипед

Из названия понятно, что торможение осуществляется воздействием на обод колеса. Наиболее распространены сегодня тип V-brake, отличающийся неплохим тормозным усилием, низкой ценой и малым весом.

Они просты в обслуживании, поэтому, имея шестигранник, их отремонтировать можно в любых условиях.

Ободной тормоз на велосипед расположен на задних перьях велосипедной рамы и на вилке. Устройство осуществляет торможение, когда колодки подведены к ободу. Сделаны колодки из резины – материала мягкого, чтобы при торможении стирались они, а не велосипедный обод.

Принцип работы устройства заключается в том, что при надавливании на ручку тормоза, натягивается тросик, сводящий тормозной механизм, т.е. подводящий к ободу все колодки одновременно.

Ободные тормоза на велосипед

Ободные тормоза на велосипед

Самый большой недостаток этого типа – слабое торможение в сырую погоду. Есть, конечно, приемы, помогающие бороться с этим – кратковременное нажатие ручки тормоза. Второй недостаток – плохая работа на колесе с «восьмеркой», а также при неправильно выставленном зазоре между колодками и ободом.

Далее – тросик. Он со временем ослабевает и требует периодического подтягивания.

Ободные тормоза на велосипед - колодки

Еще один минус – быстро изнашиваемые колодки, на которые попадает песок или грязь. Характеристики торможения в этих случаях заметно ухудшаются. Но, здесь существуют нюансы: по грязи ездят далеко не все, поскольку занятие это тяжелое и неприятное.

Ну, а кто ездит, ездят не быстро, потому что большую скорость по грязи не разовьешь, поэтому и тормозить не приходится. Можно для борьбы с этим недостатком установить на велосипед колодки со специальными канавками для отвода грязи.

Далее, о перьях рамы и штанах вилки: их быстрый износ связан с большим усилием при торможении, от которого они расширяются. Чтобы недостаток устранить, дополнительную жесткость придают, установив специальные коромысла.

Колодки и покрышки тоже изнашиваются быстро из-за нагрева колеса при торможении. Несмотря на то, что расходный материал, к которому они относятся, стоит недорого и заменяется легко, это вызывает определенные неудобства.

Еще одним недостатком является невозможность установки на колесо покрышки, ширина которой больше 2,5 дюйма.

Хотя недостатков перечислено много, не все они играют принципиальную роль для среднего велосипедиста.

Устройство дисковых тормозов

Устройство дисковых тормозов

Позаимствованные у автомобилей и мотоциклов, они являются самыми современными и состоят из:

  • тросика (или гидролинии);
  • ручки;
  • калипера;
  • колодок;
  • ротора – крепящегося к втулке тормозного диска, зажимаемого колодками с помощью калипера, который в районе дропаутов прикреплен к раме.

Усилие от ручки через тросик или гидролинию передается к калиперу. Гидролинию заполняют специальным маслом или тормозной жидкостью

Достоинством этого типа являются:

  • не восприимчивость к загрязнению, поскольку стоят они в центре колеса;
  • плавное торможение;
  • не чувствительность к «восьмеркам» и геометрии ободов;
  • не повреждают обода;
  • не нуждаются в обслуживании.

Недостатки тоже есть:

  • трудность с подбором колодок из-за их большого разнообразия;
  • большая нагрузка на велосипедную вилку, втулку, спицы;
  • сложность в обслуживании и невозможность ремонта вдали от цивилизации;
  • большой вес;
  • дороговизна;
  • проблемы с установкой багажника (мешает калипер).

Зная теперь устройство и принцип действия основных типов тормозов, можно решить, какие из тормозов лучше — дисковые или барабанные? А может ободные?

Источники:

https://spiegelstudio.ru/zapchasti/besprovodnye-tormoza-vsyo-o-velosporte.html
https://gducfkis.ru/sportpit/luchshie-velosipednye-tormoza-velosipednye-tormoza-obzor-vidy/
http://kotovski.net/vyibor-tormozov-diskovyie-ili-obychniye/
https://motocarrello.ru/tormoza/1474-vse-o-barabannyh-tormozah.html

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
