Самоделки для велосипеда своими руками

Не любитель я скоростной езды: 40-50 км/ч в окрестностях дачи для меня — вполне быстро. И чтобы перемещать сто килограммов «моего величества», не нужны ни запредельная мощность, ни слоновья масса везущей «железяки».

Кто-то присоветует: ну так возьми скутер-«полтинник»!

Во-первых, «табуретки» дороговаты. Во-вторых, в деревне, где дача, это «техника до первой поломки» — вряд ли за 300 км от города я запросто найду, если понадобится, импортную запчасть.

В-третьих, скутер много весит: как на легковой машине довезти его до дачи? Ездочить своим ходом? Не смешно! После 300 км пути я останусь без рук, без ног, без пятой точки…

«Породнившиеся» два «бездельника» едут на дачу .

Когда я об этом размышлял, попался мне на глаза материал «Едем стоя» в «Мото» №9 за 2005 г. Автор рассказал, как приспособил моторчик «дешку» к самокату. Зацепило — и я рванул на велорынок.

Да вот беда, продавцы в один голос утверждали, что сейчас «дешку» не выпускают (может, врали?). Не знаю, чем бы все закончилось, но вспомнил про «Крота». Того, что «живет» у меня на даче и культивирует землю всего два дня в году: один — в мае, второй — в сентябре. Его 60-кубовый двухтактник вдвое мощнее «дешки» — 2,6 «лошадки» против 1,3. Собран вместе с бензобаком, глушителем, ручным стартером, воздушным фильтром и редуктором. И я решил приспособить его к другому «бездельнику» — складному велосипеду, что уже три года пылился на антресоли.

Рычаг газа (указан стрелкой).

Из 5-мм листа дюрали сделал полочку, установил ее вместо заднего багажника. В вертикальной плоскости ее держат две стойки от старого велосипеда. В продольной — отверстие, которым она надета на трубу, в отверстии закреплено седло. А поперечную устойчивость конструкции гарантирует откос с правой стороны. К этой достаточно жесткой конструкции и прикрутил четырьмя болтами мотор.

Слева на руле: 1 — рычаг выжима сцепления; 2 — рычажок фиксатора; 3 — кнопка выключения зажигания.

Привод на заднее колесо сделал ременным, с натяжным роликом от ГРМ ВАЗа-«восьмерки». Ведущий шкив оставил штатный, а ведомый подошел по передаточному отношению от мотоблока МБ. Он алюминиевый, двухручейный. На токарном станке срезал лишний ручей — тот, что пошире. А как прикрепить шкив к колесу? Нашел еще один шкивок (наклон боковых поверхностей большинства шкивов соответствует углу наклона спиц), сделал в нем «болгаркой» пропилы, совпадающие с перекрестиями спиц. Установил его точно по центру колеса с помощью специальной втулки. Просверлил в нем отверстия и болтами прижал к спицам через большие шайбы. А уже к нему прикрутил тремя винтами ведомый шкив. Передаточное отношение получилось на редкость удачным. И еще: ведущий шкив — двойной, а рядом с движком на полочке достаточно места для небольшого генератора. Улавливаете нить?

Механизм сцепления: 1 — трос; 2 — пластина; 3 — болты — направляющие пластины; 4 — ролик; 5 — пружины.

У «Крота» нет механизма сцепления. А почему бы ременному приводу не передать его функции? Для этого ролик, натягивающий ремень, не стал закреплять жестко — его постоянно поджимает пружина. Если, сжав ее, отодвинуть ролик, ремень пробуксовывает. Вот вам и сцепление! Рычаг выжима сцепления самодельный. Свободный ход пластины с роликом — целых 7 см (это с запасом — ведь ремень со временем вытягивается), а у мотоциклетных рычагов сцепления он не более 2 см. Что получилось, видно на фото. Недостаток конструкции в том, что приходится напрямую, без усиливающего плеча, «бороться» с пружинами натяжного ролика. Но это можно перетерпеть — у моего аппарата нет коробки передач, так что работать рычагом сцепления приходится очень редко — только во время старта и остановки. Рычаг в зажатом положении фиксирует маленький стопорный рычажок. Он выручает, когда нужно выключить сцепление надолго, например, при езде «по-велосипедному». Вместо троса сцепления в оплетку вставил тонкую стальную проволоку, смазанную литолом. У оплетки нет крутых изгибов, так что проволока в ней перемещается легко. Главное достоинство такой замены — проволока намного надежнее дефицитного в деревне троса.

Главный компонент — под бейсболкой

Передний и задний тормоза — обычные велосипедные. Остальные органы управления на руле — штатные от «Крота»: слева — «глушилка», справа под большой палец — рычаг газа.

В декабре провел испытания. Запуск моторчика — шнуром. Стартовал при помощи педалей. Два-три оборота — и о них можно забыть.

Кстати, вентилятор принудительного охлаждения «Крота» гарантирует, что мотор не перегреется на небольшой скорости. Попросил знакомого водителя автомобиля проехать синхронно со мной, чтобы зафиксировать скорость. Вышло, что «максималка» — свыше 60 км/ч. Но такая скорость показалась мне опасной — велосипед все-таки. А при 40 км/ч — сплошное удовольствие! Для этого движка «сорок» — прогулочный режим. Любой подъем для него — пустяк.

Так крепится ведомый шкиф к колесу: 1 — ведомый шкиф; 2 — проточенный шкивок; 3 — болты с большими шайбами.

Что я получил? То, что хотел. В багажник моих «Жигулей» просто уложить индивидуальное складное транспортное средство массой 32 кг (велосипед — 20, мотор — 12), способное перемещать «мое величество» со скоростью 60 км/ч и чуть быстрее. На сборку-разборку уходит от пяти до десяти минут. Расход бензина — не более 2-2,5 л на 100 км. Ломаться в моей конструкции нечему. В запасе достаточно держать ремень, один-два метра сталистой проволоки и натяжной ролик от «восьмерки»! А на крайний случай есть педали.

Извините за технологические огрехи, которые видны на фото — спешил поделиться идеей, не все успел облагородить. Ничего, доделаю.

Так крепится ведомый шкиф к колесу: 1 — ведомый шкиф; 2 — проточенный шкивок; 3 — болты с большими шайбами.

Общие данные:

  • сухая масса — 32 кг,
  • длина — 1830 мм,
  • высота — 1100 мм,
  • высота по седлу — 850-950 мм,
  • ширина — 600 мм,
  • база — 1230 мм,
  • дорожный просвет — 180 мм,
  • обьем бензобака — 1,8 л,
  • максимальная скорость — больше 60 км/ч.

Двигатель — «Крот», рабочий объем — 60 см3, мощность — 2,6 л.с., карбюратор — К60В.

Трансмиссия:
самодельный ременной привод, ремень — 1400 мм,
ведущий шкив — штатный 60 мм, наружный диаметр ведомого шкива — 255 мм
(оптимален при диаметре колеса 600 мм). Ходовая часть:
складной велосипед «Импульс».

Шины:
передняя и задняя — 47-507.

Тормоза:
штатные велосипедные. Электрооборудование: пока отсутствует.

Автор: Павел ОРЛОВ, Москва

Самоделки для велосипеда своими рукамиСамоделки для велосипеда своими руками

Нам понадобится приобрести в магазине радиотоваров следующее:
1. светодиоды повышенной яркости (цвет по вкусу), диаметром 5мм. угол света

30 градусов — 18 шт.
2. резисторы ограничивающий ток (нужен расчет номинала) — 18 шт.
3. термоусадку — 1 метр
4. провод монтажный — 1 метр
5. фольгированный стеклотекстолит

120х120мм — 2 шт.
6. хомутики (стяжки) 100 мм — 1 уп.
7. батарейный бокс на 4 батареи (АА) — 1 шт.

В автомагазине:
8. щётки генератора ВАЗ 2101- 2 шт.

В продовольственном:
9. трубки для коктейля- 18 шт.

Этап первый — трубка для коктейля.

Чтобы превратить трубку для коктейля в элемент светодиодной трубки достаточно отрезать ножницами гофрированный участок трубки.

Самоделки для велосипеда своими руками

В готовую трубку, потом, вставятся заглушка и светодиод (см. рис. 1).

Самоделки для велосипеда своими руками

Этап второй — подготовка светодиода, для крепления к спицы колеса.

Перед тем как вставить светодиод в трубку, ему требуется небольшая доработка. Всё дело в том, что светодиод как правило не совсем цилиндрический, а имеет лёгкий конус и в тот момент когда мы будем крепить его к спице колеса, этот конус даст о себе знать, плюс ко всему, у него есть ребордный выступ, да и сам диод весь круглый, что создаёт трудности в креплении.

Самоделки для велосипеда своими руками

Этап третий — заглушка с отражающим слоем.

Здесь всё проще, надо найти цилиндрический предмет диаметром

5мм и достаточной длинной, для того, чтоб можно было закрепить трубку стяжкой (хомутиком) за заглушку (см. рис. 1/а размер d=6мм). Я использовал отрез алюминиевой проволоки, диаметром 5мм.
Итак, наносим герметик (белого цвета) на торцевую часть заглушки (рис. 3/а), даём время застыть герметику (рис. 3/б). Далее, наносим клей (рис. 3/в) на радиальную поверхность заглушки и вставляем в трубку (рис. 3/г). Клей можно использовать типа «момент» или тот-же герметик.

Самоделки для велосипеда своими руками
Этап четвертый — Установка светодиода.

Установка светодиода в трубку тоже может создать некоторые трудности.
Трубки для коктейля не всегда выдерживают 5мм внутреннего диаметра и светодиод может входить в трубку довольно плотно или вообще не входить.
Чтоб помочь диоду вжиться в трубку, надо слегка развальцевать край трубки с помощью карандаша или керна, одним словом — конусным предметом (см. рис. 4/а), затем вращательным, прямо поступающим движением, вставить светодиод в трубку (рис. 4/б).
Другой способ — необходимо вставить светодиод в трубку, насколько это возможно и прижать слегка в тисках (рис. 4/в), затем вращательным, прямо поступающим движением, вставить светодиод в трубку.

Самоделки для велосипеда своими руками

Этап четвертый — Резистор.

Итак, светодиодная трубка готова, осталось купить и припоять резистор (ограничивающей ток) на ножку светодиода. Но перед этим нужно рассчитать резистор.

Расчет резистора для подключения светодиода.
Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно.
Резистор R определяется по формуле :
R = (V S — V L) / I

Самоделки для велосипеда своими руками

V S = напряжение питания
V L= прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт)
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для Вашего диода.
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу, яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 5,15 В, и есть зелёный светодиод V L = 3,5В, требующие I = 20мA = 0.020A, тогда R = (5,15 — 3,5В) / 0.02A = 82,5 Ом. При этом можно выбрать 100 Ом (ближайшее стандартное значение, которое больше).
После того, как мы рассчитали номинал резистора, можно смело приобрести и припоять его к ножке светодиода.

Сейчас дальше выложу…..

Покупать велосипед не обязательно

Альтернативой покупке велосипеда может стать его изготовление собственными руками. Самодельные велосипеды очень распространены и отличаются оригинальностью исполнения. Но для осуществления такой задумки следует запастись терпением и обладать определенными профессиональными навыками и инструментами. А лучше всего иметь доступ к цеху, оснащенному необходимой инструментальной базой и оборудованием. Собрать же самодельные велосипеды из готовых деталей не составит особого труда, это под силу любому.

Как сделать велосипед?

Для того чтобы собирать велосипеды своими руками, понадобится подробный чертеж. Его можно начертить самостоятельно, но лучше всего использовать готовые варианты, которые при желании найти не составит труда.

велосипеды своими руками

Применение готового чертежа позволит избежать возможных ошибок при сборке своего транспортного средства. На велосипеде, изготовленном по технически неправильному чертежу, невозможно будет ездить. Кроме того, при неверно рассчитанном балансе элементов нагрузка на некоторые детали и узлы будет увеличенной, что может привести к их ускоренному износу. И вскоре может наступить максимально критический момент, когда транспортное средство выйдет из строя или развалится. Очень высок риск получить травмы и увечья, если поломка настигнет в момент непосредственной эксплуатации велосипеда.

Без покупок не обойтись

Стоит понимать, что некоторые механизмы, например цепной и колеса, не представляется возможным изготовить в домашних условиях, и даже в мастерской. В любом случае их придется приобрести в готовом виде. При этом стоит обратить внимание на материал, из которого изготовлен обод колеса и спицы. Покрышку нужно выбирать с учетом условий эксплуатации велосипеда. Если предполагается ездить в спокойных городских условиях, то подойдут обычные покрышки городского типа. Если же планируется агрессивная езда или эксплуатация в условиях пересеченной местности, то понадобятся покрышки с усиленным протектором для улучшения сцепления колеса с поверхностью земли. Очень популярными и оригинальными в настоящее время являются самодельные трехколесные велосипеды. Непосредственно перед сборкой велосипеда следует внимательно изучить чертеж и определить точную последовательность действий.

Чем прочнее металл, тем долговечнее велосипед

Для производства рамы понадобятся трубки различного диаметра из прочного металла. Не будет лишним, если поверхность металла будет обработана антикоррозионным составом. Это позволит продлить срок службы велосипеда.

самодельные трехколесные велосипеды

Согласно чертежу нужно изготовить все элементы рамы и соединить их между собой при помощи точечной сварки. После того как рама будет готова, ее следует проверить на наличие дефектов и в случае необходимости доработать все нюансы.

При изготовлении вилки потребуется использование специального оборудования для прессования. Можно использовать для этих целей устройства и инструменты, предназначенные для ковки металла. Кода элементы вилки и рама будут практически готовы, в них нужно просверлить все необходимые отверстия для крепления колес, звездочек и педалей.

Далее необходимо изготовить руль, седло и педали. Если эти части остались от старого велосипеда, то их можно починить или просто привести к нормальному виду, если они в хорошем техническом состоянии. Цепь, колеса и тормоза также необходимо проверить на исправность и в случае необходимости произвести ремонт. Проблемы могут возникнуть из-за прохудившихся спиц, при отсутствии смазки на тормозном механизме и из-за некачественных звеньев велосипедной цепи.

Самодельные велосипеды, а точнее, их части, можно окрасить, предварительно покрыв грунтовкой. Даже тончайший слой краски позволит предохранить металл от воздействия коррозии. Это позволит сохранить внешний вид деталей в подобающем состоянии.

как сделать велосипед

Сборка и обкатка

Если все комплектующие подготовлены, то можно крепить их на раму для предварительной оценки технической пригодности собранного транспортного средства. Первое, на что стоит обратить внимание, это качество и прямота хода велосипеда, легкость вращения педалей, функциональность тормозов и другие, менее значительные нюансы.

Если езда не удовлетворяет или невозможна без определенных усилий, то нужно разобраться в имеющихся несоответствиях, исправить их и провести очередные испытания. Если все детали и узлы исправны, велосипед следует полностью разобрать для покраски.

Купить и собрать

Если же нет особого желания прибегать к такому сложному варианту, то проще приобрести готовые комплектующие и собирать велосипеды своими руками, адаптировав их под свои потребности и пожелания. Можно собрать облегченный вариант, используя титановую или более дешевую алюминиевую раму. Ее можно снабдить любыми комплектующими соответствующего качества и стоимостного выражения. Возможно сконструировать велосипед с мотором. Самодельный вариант такого транспорта будет наиболее удобным и практичным. Если какой-либо узел или комплектующий элемент вышел из строя или просто перестал устраивать по своим характеристикам, то его без проблем можно заменить на новый.

велосипед с мотором самодельный

Стоит помнить, что частое использование велосипеда вместо автомобиля не только положительно отражается на здоровье, но и позволяет улучшить экологическую обстановку.

Шаг 1: Велосипед донор.

Велосипед донор для сборки чоппера

За основу для сборки самодельного чоппера я взял старый 25-летний Raleigh Wisp моей сестры. Как думаете — нам по силам превратить этот велосипед в стильный чоппер?

У Raleigh Wisp необычная рама — двойная верхняя труба идёт от штока вниз к задней втулке. Я хотел сохранить эту отличительную особенность. На двойную верхнюю трубу можно установить седло.

Итак, приступаем к работе. Сборку чоппера начнём с изготовления вилки.

Шаг 2: Изготовление вилки для чоппера.

Изготовление вилки для чоппера

Сперва нам нужно достать подходящую вилку.

Измерения для вилки

  1. Демонтировать переднюю часть велосипеда — снять руль, вынос, рулевую колонку и открутить вилку.
  2. Расположить велосипед так, чтобы при езде рулевая колонка находилась на оптимальной высоте. На данном этапе не беспокойтесь по поводу углов. Измерьте требуемую длину вилки.
    Как видно из фотографии, я установил велосипед на скамейке примерно на требуемой высоте и измерил расстояние от верхней части рулевой колонки до оси переднего колеса. Вышло около 1,22 метров. Приличный размер — у нас должен получиться длинный велосипед.
    Мне повезло — я нашёл, где можно приобрести хорошие трубы — я приобрел стальную трубу длиной 2,44 метра всего за 4 доллара.
  3. Затем с помощью угловой шлифовальной машины разрежьте трубу пополам. Далее поставьте вертикально две трубы и обточите их концы шлифовальным станком, чтобы они стали одинакового размера (смотрите фото выше).

Шаг 3: Изготовление дропаутов для вилки.

На данном этапе вилка для нашего самодельного чоппера представляет из себя всего лишь две трубки. В таком состоянии на неё никак нельзя установить колесо, так что нам предстоит сделать пару дропаутов.

Дропауты для самодельной вилки чоппера

На фотографии выше показано, что у нас должно получиться.

Дропауты вилки обязательно должны быть прочными. Для их изготовления я воспользовался несколькими стальными пластинами толщиной около 3 мм, которые идеально подошли.

Изготовление дропаутов для самодельного чоппера

Приложите дропауты с вилки велосипеда на стальную пластину, как показано на фотографии выше. Отметьте контуры, по которым дальше вы сможете вырезать дропауты для вилки чоппера.

С помощью угловой шлифовальной машины вырежьте из стали две заготовки дропаутов.

Вырезание дропаутов для вилки

Так как угловая шлифовальная машина (показана на фотографии выше) не позволяет с требуемой точностью вырезать детали, то дропауты вилки будут немного отличаться по размерам. Я зажал дропауты вилки в тисках и на шлифовальном станке подравнял края.

Обработка дропаутов

На фотографии показаны дропауты после обработки шлифовальным станком. Чем ровнее поверхность, тем лучше будет контакт с колесом.

Гнёзда дропаутов

Зажмите две детали вместе, как показано на фотографии выше, и вырежьте гнёзда для осей втулки. Действуя таким методом, вы будете уверенны, что с помощью угловой шлифовальной машины вы сможете вырезать два идентичных гнезда. Не спешите — не вырежьте слишком большое гнездо, чтобы потом колесо вашего чоппера не выскакивало из дропаутов. Необходимо выточить гнездо такого размера, чтобы ось колеса в нём сидела достаточно плотно. Постепенно подгоняйте ось колеса под гнездо до тех пор, пока оно не будет полностью ему соответствовать. Нужно добиться точного соответствия без люфта, как это получилось у меня (смотрите на фотографии ниже).

Сварка дропаутов

Далее следует приварить дропауты к вилке. Чтобы удержать дропаут в вилке, я воспользовался магнитным держателем. Когда я приваривал дропауты, я совершил ошибку — я расположил их прямо по центру трубы, хотя их следовало приварить их ближе к одному из краёв. Я заметил свою ошибку только во время тестовой поездки, когда спицы колеса начали скрести по внутренней стороне трубы вилки. К счастью у меня было другое колесо, которое подошло лучше, но в любом случае учтите мою ошибку.

Установка дропаутов на вилку чоппера

Слегка приварите дропауты к вилке, как показано на фотографии выше. Проверьте правильность их установки. Когда убедитесь, что всё хорошо, надёжно приварите дропауты. Время, затраченное ранее на изготовления ровных краёв, сейчас должно окупиться сторицей.

Шаг 4: Изготовление верхушки для вилки.

Итак, у нас уже есть вилка в виде двух труб с приваренными к ним дропаутами.

Дальше нам нужно организовать резьбу на верхушке вилки. Проще всего этого можно добиться, если найти способ приварить болт к вилке.

Чтобы оснастить резьбой верхнюю часть вилки нам потребуется несколько гаек, болтов и шайб. Я купил пачку болтов M10, гайки и несколько дешевых шайб размером M10 (диаметр 10 мм). Такой комплект обойдётся совсем недорого и его можно найти в любом хозяйственном магазине.

Сборка вилки

Соберите болт, шайбу и гайку. Приварите каждую грань гайки к шайбе.

Гайка и болт для вилки

Выкрутите болт, чтобы осталась только гайка с приваренной шайбой.

Резьба для вилки

И наконец приварите шайбу с гайкой способом, показанным на фотографии выше. Теперь у вас получилось достаточное прочное крепление на верхней части вилки, в которое мы может вкрутить болт.

Отлично. Идём дальше.

Шаг 5: Вилка для чоппера своими руками (первый этап изготовления).

Подведем итоги — у нас имеются две трубы с приваренными дропаутами с одной стороны и с приваренной гайкой с другой стороны.

Продолжаем изготовление вилки для самодельного круизёра.

Отрежьте ноги у вилки со старого велосипеда. Постарайтесь сделать основание максимально плоским.

Шаблон для вилки

Используя кусок картона в качестве шаблона, начертите полукруг вокруг труб новой вилки, как показано на фотографии выше. Обведите маркером форму короны для новой вилки. С помощью угловой шлифовальной машины обрежьте корону по обведённому контуру. Не спешите — очень важно добиться максимально правильной формы.

Макет для труб вилки

Прикрепите колесо к дропаутам. Это позволит установить необходимую ширину вилки. Далее расположите шток с короной между трубами вилки. Если на предыдущих этапах вы всё сделали аккуратно, то шток с короной встанет ровно на своё место. Используя другой кусок картона отметьте и вырежьте три отверстия, через которые будут проходить три трубы. Таким образом у нас получится картонный шаблон, который мы будем использовать для изготовления базисной пластины и верхней пластины. Обрежьте картон, чтобы он приобрёл приятную аккуратную форму.

Базисная пластина вилки

Изготавливаем базисную пластину. Используя картонный шаблон, вырежьте пластину из листовой стали. Для этой цели я использовал лист стали толщиной 1,4 мм, на котором отметил два наружных отверстия (через которые идут ноги вилки). С помощью угловой шлифовальной машины обрежьте стальной лист так, как показано на фотографии выше, чтобы у вас получилась базисная пластина. Приварите базисную пластину к короне вилки. Работайте аккуратно, постарайтесь, чтобы частички расплавленного металла не попали на обойму подшипника!

Труба для выноса

Далее мы должны сделать вынос. Можете просто отрезать верхнюю часть существующего выноса. Я же решил изготовить вынос с нуля, так как у меня уже имелась стальная труба, которая идеально соответствовала внутреннему диаметру штока вилки.

Используя угловую шлифовальную машину, отрежьте один конец трубы по углом 45 градусов, как показано на фотографии выше.

Самодельный вынос для чоппера

Укоротите трубу, как показано на фотографии выше, чтобы её длина подходила под болт штока и клин. Всё, изготовление самодельного выноса закончено. Вы можете пропустить данные шаги, если просто отрежете верхнюю часть от существующего выноса.

Вилка для чоппера своими руками

Установите новый вынос на шток вилки, как показано на фотографии выше. Ещё раз разместите шток и корону между ногами вилки. Попросите кого-то помочь вам держать всё вместе. Я же просто скрепил все компоненты ремнём. Верхние гайки рулевой колонки должны находиться примерно на один дюйм ниже верха вилки.

Если вы всё сделали правильно и хорошо отцентрировали базисную пластину, то приварите её к вилке.

Шаг 6: Вилка для чоппера своими руками (второй этап изготовления).

Итак, у нас имеются две трубы вилки, приваренные к штоку и короне. Далее нам необходимо сделать верхнюю пластину, с помощью которой мы соединим всё вместе.

Чтобы вырезать необходимую форму из листа стали, нам потребуется изготовленный ранее картонный шаблон. Отметьте на стальном листе центры двух ног вилок и болта выноса. Так как я использовал болты диаметром 10 мм, то по центру вилки я просверлил отверстие диаметром 15 мм и отверстие диаметром около 10 мм для болта выноса. Не важно, что диаметр отверстия больше диаметра болтов, так как при сборке мы всё равно будем использовать шайбы.

Просверленная верхняя пластина для вилки

Просверленная верхняя пластина.

Закрепление пластины болтами

Пластина, прикрепленная болтами к верху вилки. Не обращайте внимания на зажим, который удерживает болт. Мы поговорим о нём позже.

Итак — вилка готова. Трубы приварены к базисной пластине, которая в свою очередь приварена к короне вилки. Мы изготовили верхнюю пластину и надёжно закрепили её с помощью болтов.

Самодельный чоппер с установленной вилкой

Самодельный чоппер с установленной вилкой. Вилка смотрится неплохо, но чтобы на велосипеде можно было кататься, нам придётся серьёзно модифицировать раму, которой мы и займёмся на следующем этапе.

Шаг 7: Рама для чоппера своими руками (первый этап сборки).

Вначале хорошенько подумайте, что вы собираетесь делать с рамой. Я долго не мог решить во что можно превратить свою раму, но в конце концов у меня получилась неплохая рама для чоппера.

Самодельная рама для чоппера

Рама до резки (перевёрнута).

После обрезки каретка стала ближе к переду велосипеда. Дальше нам потребуется удлинить раму.

Рама для чоппера после обрезки

На фотографии выше показана рама после обрезки. Теперь пути назад нет. Я хочу оставить двойную верхнюю трубу, которая отлично будет смотреться на самодельном чоппере. Так что я обрезал её максимально близко к задней втулке.

Макет рамы для чоппера

На следующем этапе необходимо сделать макет новой конструкции рамы. Очень важно установить колёса, чтобы измерить необходимую высоту рамы. Для создания этого макета я подпёр каретку и удлинил раму с помощью нескольких тонких труб. Я заметил, что двойная верхняя труба расположена слишком низко, поэтому чтобы установить седло на необходимой высоте, мне пришлось немного согнуть верхнюю трубу. Если вы случайно сломаете верхнюю трубу, например, расколите в месте сварного шва, то для ремонта вам придётся воспользоваться сваркой. Я действительно случайно сломал раму и решил эту проблему с помощью сварки.

Меня полностью устраивала форма и конструкция новой рамы, так что следующим шагом я занялся удлинением рамы посредством установки двух стальных труб в промежутке от каретки до двух труб, идущих внизу от подседельной трубы.

Рама для чоппера своими руками

Чтобы правильно обрезать две трубы, мне пришлось воспользоваться замерами с макета. Так как был изменен угол нижней трубы, то рядом с кареткой пришлось создать небольшой изгиб. Для этого мне пришлось воспользовался трубогибочной машиной. На фотографии выше хорошо видно для чего понадобился изгиб.

На данном этапе подседельная труба ни к чему не прикреплена — она просто болтается. Вот дальше мы ею и займёмся — закрепим её нижнюю часть.

Установка подседельной трубы

Используя кусок картона в качестве шаблона, я изготовил пластину из листа стали, которую разместил под подседельной трубой и приварил пластину к верху горизонтальных труб. Таким способом я увеличил прочность соединения двух новых труб с задними трубами. Затем я приварил подседельную трубу к пластине.

Теперь давайте обратим внимание на верхнюю трубу. Опять же верхняя труба просто болтается — она ещё ни к чему не прикреплена.

Пластина на подседельной трубе

Я сделал ещё одну пластину из листа стали. На фотографии это не показано, но я с помощью угловой шлифовальной машины изготовил гнездо в подседельной трубе, в которое вставил стальную пластину и затем я приварил её к подседельной трубе. Таким способом я увеличил прочность соединения и уменьшил нагрузку на сварной шов. Затем я приварил две верхние трубы к стальной пластине.

Шаг 8: Рама для чоппера своими руками (второй этап сборки).

Далее раму необходимо немного усилить.

Следующим шагом нужно присоединить ещё одну стальную трубу между кареткой и верхней трубой. Тем самым мы изменим место размещения подседельной трубы, которая сейчас направлена к задней части рамы.

Установка дополнительной трубы на раму чоппера

На фотографии выше показано, как с помощью картонного шаблона я изготовил из листа стали пластину и приварил её к новой стальной трубе. Правильно подобрать угол удалось только с нескольких попыток, поэтому старайтесь только слегка приварить, чтобы в дальнейшем в случае чего легче было ломать, шлифовать и повторно варить.

Максимально точно определите правильную длину трубы, чтобы она не задевала ось каретки, если окажется слишком длинной. Также убедитесь, что трубка заходит в каретку, но не слишком глубоко.

Рама для самодельного чоппера

Полностью сваренная рама для самодельного чоппера.

Шаг 9: Изготовление седла для чоппера.

Я собираюсь в полной мере воспользоваться преимуществом наличия двойной верхней трубы и установить на неё седло.

Седло будет представлять из себя простую конструкцию из досок, пеноматериала и кожи.

Седло для чоппера своими руками

Я скрепил болтами две доски и просверлил в дереве отверстия к пластине ниже. Я хорошо зафиксировал седло с помощью болтов и гаек.

Добавил немножко обивочного материала.

Изготовление седла для чоппера

С помощью мощного строительного степлера я прикрепил пеноматериал к дереву.

Обивка седла чоппера кожей

Используя степлер я прикрепил кожу к седлу.

Шаг 10: Руль для чоппера своими руками.

Следующий шаг — это установка руля.

Установить руль можно тремя разными способами:

  1. Использовать существующий руль.
    В моём случае это был руль бараньи рога, который не подходил для установки на чоппер.
  2. Изготовить собственный руль.
    Если у вас есть стальные трубы, то вы можете изготовить руль с помощью трубогибочной машины или путём резки и сварки труб по требуемой форме.
  3. Использовать другой руль.
    Я нашёл несколько старых рулей, которыми и решил воспользоваться.

Вначале нам нужно изготовить зажим.

Я воспользовался съёмным замком с донорского седла.

Съёмный замок с седла для установки руля

На фотографии выше показано крепление седла, установленное на руль. Получилось довольно не плохо, так что мы воспользуемся этой конструкцией.

Зажимы для крепления руля

Далее давайте расположим зажимы крепления седла на верхней пластине, которую мы изготовили ранее.

Сварка крепления для руля чоппера

Приварим зажимы крепления седла к верхней пластине.

Руль для чоппера своими руками

Приварите зажим от седла к верхней пластине и установите руль в крепление.

Теперь у нас получилось полностью регулируемое крепление для руля.

Шаг 11: Тормоза для самодельного чоппера.

Если вы собираетесь использовать те же колеса, что шли в комплекте с велосипедом, то на данном этапе у вас не должно возникнуть проблем.

Меня не устраивали 27-дюймовые колёса, которые шли с велосипедом, и я решил сменить их на более устойчивые 26-дюймовые колёса для горного велосипеда. При этом мне пришлось немного изменить подвеску тормозов.

Во время сварки всегда накрывайте покрышку мокрой тканью, чтобы не повредить её сварочным аппаратом.

Изготовление самодельных тормозов для чоппера

Я рассчитал, где нужно установить клещевой тормоз и приварил пластину на перья заднего треугольника. Обратите внимание, что монтажное отверстие расположено не по центру, что произошло из-за ошибок в расчёте размеров моей рамы.

Установка клещевых тормозов на самодельный чоппер

Перед окончательной сваркой проверьте правильность установки и нормальную работу клещевого тормоза.

Тормоза на кастомном чоппере

Приваренная пластина и установленный клещевой тормоз.

Я использовал запасной тормозной рычаг, который снял с другого велосипеда.

Шаг 12: Сборка чоппера и тестирование.

Соберите велосипед и совершите тестовую поездку.

Я решил отказаться от существующей системы переключения передач и превратить велосипед в односкоростной.

Односкоростной адаптер для самодельного чоппера

Через интернет за 24 доллара я купил односкоростной адаптер, которым просто заменил существующую систему переключения передач.

Так как теперь велосипед стал намного длиннее, то мне пришлось приобрести две недорогие цепи (по два доллара каждая) и соединить их вместе.

Недорогой самодельный чоппер

Фото самодельного чоппера.

Шаг 13: Завершение сборки чоппера.

Разберите велосипед. С помощью шлифовального станка и шлифовального диска зачистите велосипед от брызг и капель сварки.

Покрасьте раму и вилку. При этом проявляйте осторожность — защитите кольца подшипников и все места с резьбой от попадания краски. Чтобы избежать потёков краски, наносите краску в несколько тонких слоёв.

Шаг 14: Дополнительные изменения конструкции чоппера.

Тюнинг чоппера своими руками

Мне немного наскучил велосипед, так что я решил произвести некоторые изменения.

Я разобрал велосипед и отрезал заднюю часть.

Шаг 15: Выравнивание задней части.

Выравнивание задней части самодельного чоппера

Я отрезал заднюю часть маленького горного велосипеда.

Установка задней части самодельного чоппера

Она была от двухподвесного велосипеда, так что я использовал угловую шлифовальную машину, чтобы зашлифовать лишние детали рамы.

Велосипедные самоделки вконтакте. Самоделки из велосипеда. Самодельный велосипед Sawyer

Эти конструкции похожи одновременно на крутые мотоциклы и на своих «старших братьев», но более длинные. Их можно купить в магазине или сделать своими руками велосипед.

От мотоциклов они взяли длинную раму и вилку, большой руль. Центр тяжести благодаря уникальной конструкции удалось сместить, сделав транспортное средство более накатистым. Чоппер благодаря этому легко прокатится даже по ухабистому асфальту.

В России они в последние годы набирают популярность.

Из дополнительных преимуществ стоит назвать следующие:

  • изысканный внешний вид;
  • неповторимый стиль;
  • высокий комфорт;
  • широкие покрышки, позволяющие не чувствовать неровности покрытия;
  • возможность электрифицирования и превращения его в веломот;
  • доступный тюнинг;
  • незабываемые ощущения от езды.

На сайте http://megavel.ru/category/velosipedy-choppery/ можно ознакомиться с моделями и ценой, низкой назвать которую нельзя. Как же быть? Можно сделать своими руками, причем за адекватные деньги.

Если четко соблюдать инструкцию, прилагаемую ниже, в которой используются детали старых велосипедов и подручные материалы, сделать своими руками транспортное средство вполне возможно. Оно получится не хуже того, что предлагает торговая сеть.

Подойдет для изготовления чоппера старый женский велосипед марки Wisp Raleigh, который превратится в прекрасный круизер.

Необходимые материалы и инструменты

Итак, для того, чтобы сделать своими руками чоппер, нужны:

  • сварочный аппарат, типа Clarke 105EN;
  • велосипед-донор;
  • прочные трубы стальные для изготовления вилки и удлинения рамы. Диаметры труб для рамы подбирается такими, чтобы сварить можно было две трубы разного диаметра (это проще и надежнее, чем сваренные трубы одинакового диаметра),
  • сталь листовая толщиной 1,4 мм для пластин хоппера;
  • 2 новых цепи, которые потребуются для увеличенной рамы. Их нужно соединить вместе;
  • машина для гибки труб. Она нужна, чтобы не обрезать под углом удлиненные трубы, а согнуть их, изменив значительно углы рамы.

Когда заготовлены материалы и инструменты, можно начинать делать своими руками велосипед, превращая обычную модель в чоппер.

Последовательность изготовления вилки

Шаг 1: Какую выбрать модель?

У гоночного велосипеда Raleigh Wisp, взятого за основу, рама необычной формы: верхняя труба идет сверху к задней втулке, что нам только «на руку». Эту особенность желательно сохранить. Сиденье установить можно на двойную верхнюю трубу.

Начинать изготовление конструкции своими руками нужно с вилки.

Шаг 2: Вилка для чоппера

Ее вначале необходимо подобрать подходящую.

Начинаем делать своими руками велосипед с демонтирования старого, для чего:

  • снимаем руль с выносом, колонку рулевую и откручиваем вилку;
  • велосипед располагаем таким образом, чтобы во время езды на оптимальной высоте была рулевая колонка, не беспокоясь об углах – они на данном этапе в расчет не идут (см. картинку выше). Измеряем необходимую длину вилки, т.е. расстояние между осью переднего колеса и верхней частью колонки рулевой. Ориентировочно это 122 см. Размер приличный, но ведь это для чоппера – длинного велосипеда! Подбираем стальную трубу, длиной 2-2,5 метра;
  • Разрезаем трубу пополам при помощи угловой шлифмашинки, обтачиваем на шлифстанке концы и ставим трубы вертикально.

Шаг 3: дропауты для вилки

Пока вилка собой представляет две трубы. Чтобы она приняла нормальный вид, позволяющий установить сиденье, потребуется два прочных дропаута.

Для их изготовления своими руками мы и запасались листовой сталью. Толщина пластин должна быть примерно 3 мм.

На фотографии показано, как дропауты с велосипедной вилки нужно приложить к стальной пластине, чтобы обрисовать контур для дальнейшего изготовления. Заготовки вырезаются из стали с помощью угловой шлифмашинки.

Требуемой точности при этом ожидать не стоит. Поэтому, после того, как заготовки вырезаны, и доводят до нужного размера, зажав в тиски.

Обрабатывать край нужно тщательно, поскольку от этого зависит контакт поверхности и колеса.

Гнездо вырезают аккуратно, чтобы оно не было большим и это не привело к выскакиванию колеса. Ось в гнезде сидеть должна плотно. Не допускайте люфта (рис ниже)!

Когда заготовки дропаутов готовы, их приваривают к вилке, пользуясь магнитным держателем.

Важно: не нужно дропауты располагать по центру трубы – их следует приваривать ближе к краю, чтобы спицы не терлись о трубу.

Вначале дропауты лучше просто «прихватить» сваркой, а приварить надежно после того, как убедитесь, что установлено все правильно. На этом этапе сторицей окупается время, затраченное ранее на обработку краев.

Шаг 4: изготавливаем для вилки верхушку

Пока будущая вилка является двумя трубами, к которым приварены дропауты. Значит, пришло время нарезать на верхушке резьбу, для чего потребуются гайки с шайбами и болтами М10. В любом магазине такой комплект стоит дешево.

Собрать конструкцию своими руками нужно, как показано на рисунке, приварив к шайбе каждую из граней гайки.

Больше болт не нужен, поэтому его можно выкрутить.

Шайбу с приваренной гайкой пришло время приварить к трубе (будущей вилке)

Шаг 5: Сборка вилки для чоппера своими руками

На данном этапе есть две трубы, к которым с одной стороны припаяны дропуты, а с другой – гайки. Для дальнейшего изготовления вилки своими руками отрезаем у старой «ноги» и делаем максимально плоским основание. Используем в качестве шаблона картон, на котором чертим полукруг вокруг трубы новой вилки.

Угловой шлифмашинкой по шаблону вырезаем корону для вилки новой. Делаем это очень аккуратно, чтобы форма получилась максимально правильной.

Чтобы определиться с шириной вилки, к дропаутам нужно прикрепить колесо. Расположив между трубами шток с короной (стоять должен ровно, если выполнено все точно), из другого картона вырезаем три отверстия, в которые заходить будут трубы.

Этим шаблоном с тремя отверстиями воспользуемся, чтобы изготовить базисную и верхнюю пластины, предварительно обрезав картон и придав ему эстетичную форму.

Изготовление базисной пластины своими руками начинаем с ее вырезания из стального листа толщиной 1,4 мм по шаблону. На стали отмечаем два отверстия для ног вилки, обрезаем лист, как на фото.

После этого, привариваем к короне вилки готовую базисную пластину. Важно делать все аккуратно, избегая попадания на обойму подшипника расплавленного металла.

Теперь нужно сделать вынос, для чего можно отрезать у существующего выноса верхнюю часть или же все сделать с нуля, если есть стальная труба, подходящая по к штоку вилки по внутреннему диаметру. Для этого, под углом 45 градусов трубу отрезают, используя всю ту же угловую шлифовальную машину.

Теперь трубу укорачивают, чтобы она подошла под клин и болт штока. На этом изготовление выноса заканчивается. Если используете существующий вынос, этот шаг пропускаете.

После того, как на штоке вилки размещен новый вынос, вновь разместите между ногами вилки шток и корону, попросив, чтобы кто-нибудь все это придержал, либо скрепив конструкцию ремнем. Важно, чтобы на один дюйм ниже верха вилки располагались верхние гайки. Если все отцентрировано, пластину к вилке нужно приварить.

Шаг 6: второй этап изготовления вилки

Имеем две трубы, которые приварены к короне и штоку, значит, пришло время все соединить вместе. Для этого нужна верхняя пластина. Она делается по аналогии с базисной и имеющегося картонного шаблона. Отмечаем на листе стали центры болта выноса и двух ног. Если используются болты диаметром 10мм, то сверло для просверливания отверстия по центру вилки понадобится 15-миллиметровое, поскольку при сборке будут использоваться шайбы.

Пластина верхняя готова и ее болтами необходимо закрепить вверху вилки.

Об удерживающем болт зажиме будет сказано ниже. Вилка готова.

На нее крепят колесо и устанавливают на чоппер, как показано выше.

Теперь, чтобы кататься было удобно, требуется модернизировать раму. И это следующий шаг.

Изготовление рамы

Шаг 7: Первый этап

Чтобы резать раму, ее нужно перевернуть и закрепить.

После некоторых действий, каретка к переду велосипеда стала ближе. Теперь раму нужно удлинить.

Отставляем двойную верхнюю трубу, которая на чоппере будет смотреться неплохо.

Лучше до начала сборки сделать макет будущей рамы, чтобы правильно разместить колеса и определить нужную высоту рамы. Для этого достаточно, подперев каретку, раму удлинить с помощью тонких труб.

В рассматриваемом варианте верхняя труба оказалась расположенной низковато, поэтом ее пришлось согнуть, чтобы седло было на нужной высоте. Делать это нужно аккуратно, чтобы не сломать трубу.

Ну, а, если такое случится –исправить ситуацию поможет сварка.

Если конструкция устраивает, можно переходить к следующему шагу, на котором удлиняется рама с помощью стальных труб, размещаемых в промежутке между кареткой и двумя, идущими от подседельной трубы вниз, трубами.

Здесь и потребуется макет, по которому замеряют длину двух труб. Поскольку угол нижней трубы изменялся, необходимо было сделать изгиб рядом с кареткой. Использовался для этого трубогиб.

Пока осталась болтаться подседельная труба, не закрепленная ни на чем, поэтому ею и следует заняться.

Вновь воспользуемся картоном в качестве шаблона для изготовления еще одной пластины из листовой стали, которая приварена будет к верху горизонтальных труб под подседельной трубой.

Так прочность соединения новых двух труб и задних будет увеличена. После этого к пластине приваривается подседельная труба.

Осталась болтающейся верхняя труба.

Еще одна пластина, изготовленная из стали, и сделанное шлифмашинкой гнездо в подседельной трубе, в которое ее нужно вставить и приварить, увеличив таким образом, прочность соединения и уменьшив нагрузку на сварной шов.

Осталось приварить к стальной пластине две верхних трубы, и они перестанут болтаться.

Шаг 8: этап второй по изготовления рамы

Осталось конструкцию рамы усилить. Сделать это можно при помощи еще одной стальной трубы, приварив ее между кареткой и верхней трубой. Этим возможно изменить расположение трубы подседельной, направленной пока к задней части рамы.

Вновь, используя шаблон, изготовляем пластину, привариваем ее к нашей трубе: вначале слегка, а после подбора угла, уже окончательно. Труба не должна касаться оси каретки. Заходить в каретку глубоко она не должна.

Так выглядит готовая рама, изготовленная своими своими для чоппера.

Шаг 9: Как для чоппера изготовить седло?

Подойдет конструкция из досок. Для того, чтобы его сделать мягким, используем пеноматериал, а для эстетики возьмем кожу.

Между собой две доски скрепляют с помощью болтов. В нижней нужно просверлить два отверстия, через которые сиденье будет крепиться к пластине. С помощью болтов с гайками его необходимо надежно зафиксировать.

Строительный степлер поможет закрепить обивочный материал скобами.

Также степлером крепят к сиденью кожу.

Порядок изготовления руля

Шаг 10: Руль для самодельного чоппера

Есть три способа его установки:

  • установить старый. Но он может не подойти по конфигурации (бараньи рога, к примеру);
  • сделать своими руками, если остались стальные трубы. Согнуть его можно трубогибом или разрезать и сварить нужной формы;
  • подобрать, подходящий по форме.

Но, вначале нужно сделать или подобрать донорский замок. Если такой нашелся, крепление сделать не сложно.

На фотографии это показано.

Наконец, на изготовленную ранее верхнюю пластину, нужно установить зажимы крепления.

Приварить их к пластине.

Также приварить зажим и вставить в крепление руль. Крепление руля получилось регулируемым.

Надежные тормоза

Шаг 11: Тормозная система

Если планировалось использовать колеса от донорского байка, не может возникнуть проблем. Если колеса, по каким-то причинам не устраивают, и вы желаете заменить их более устойчивыми, например, нужна другая подвеска.

При проведении сварочных работ следует обязательно покрышку накрыть влажной тканью, чтобы ее не повредить.

Прежде, чем варить окончательно, еще раз проверьте работу клещевого тормоза.

Так это должно выглядеть. Тормозной рычаг вполне сгодится со старого велосипеда.

Сборка и тестирование

Шаг 12: Окончательная сборка и проведение тестирования

Вот и подошла к концу трудная, но интересная работа по изготовлению чоппера. Осталось провести тесты. Проще велосипед превратить в односкоростной, для чего потребуется купить односкоростной адаптер.

Им легко заменить старую систему передач. Уже в начале упоминалось, что велосипед — чоппер намного длиннее обычного велосипеда, поэтому цепи потребуется две. Их соединяют вместе.

Шаг 13: Завершение сборки

Велосипед, сделанный своими руками, разбирают для зачистки от брызг сварки, красят в предпочитаемый цвет вилку с рамой. Кольца подшипников во время проведения работ необходимо защищать от попадания краски, как и другие соединения с резьбой.

Правильнее краску наносить тонким слоем – так вы покраску сделаете ровной, без потеков. Лучше затем нанести второй слой краски.

Шаг 14: Возможные изменения конструкции

Если модель наскучит, ее можно разобрать и внести изменения в конструкцию, обрезав, например, заднюю часть.

Шаг 15: Выравнивание задней части

Затем взять заднюю часть от небольшого горного байка.

Здесь вновь нужна угловая шлифмашинка, чтобы зашлифовать лишние детали рамы.

Шаг 16: Правильно устанавливаем удлинительные более низкие трубы

Две трубы отрезаются, чтобы была возможность приварить их к раме, удлинив последнюю.

Шаг 17: Итог

Приварив и покрасив две длинных трубы, собираем велосипед, вид которого должен получиться, как на фото выше: ножным тормозом в этой модели снабжено заднее колесо, что избавляет от необходимости оснащения рычагами, тросиками и старым задним тормозом.

Попробуйте сделать своими руками велосипед — это захватывающая работа и не менее увлекательные поездки!

Видео: Чоппер своими руками

Подтолкнуть сделать это могут разные обстоятельства, например, отсутствие в продаже подходящей комплектации, а может быть желание сотворить что-нибудь оригинальное, и удивить окружающих, сделать из велосипеда арт-объект.

Приступая к работе, необходимо знать, для каких целей вам нужен велосипед, в каком режиме вы планируете его использовать. Не все детали можно изготовить в условиях домашней или гаражной мастерской, поэтому потратиться придется весьма изрядно. Также очень важно досконально представлять себе устройство всех узлов будущего железного коня.

Выбор рамы

Рама – это фундамент велосипеда. Выбор рамы накладывает весомый отпечаток на дальнейшее конструирование велосипеда, поэтому здесь нужно учесть как можно больше мелочей.

Раму можно купить или сделать руками самостоятельно. В первом случае вам придется определиться с формой рамы и материалом изготовления. Это может быть стальная рама, алюминиевая, титановая или из углепластика. Из материалов подойдут различные профили, трубы, пластины.

Гораздо сложнее, но и намного интереснее сделать раму самому. Для этого необходимо проработать эскиз. Он должен отражать все неотъемлемые узлы рамы: рулевую трубу (стакан), верхнюю трубу, подседельную трубу, каретку, кронштейны крепления заднего колеса. Крайне желательно сделать эскиз, используя 3D редактор, это позволит получить реальные размер той или иной детали и лучше оценить геометрию рамы, например, исключить слишком высокое положение верхней трубы, во избежание сложностей в эксплуатации. Соединять основные элементы рамы можно разным способом, но лучше использовать сваривание, а под вспомогательные (багажник, заднее крыло) предусмотреть отверстия для болтов. Кронштейны для заднего колеса лучше сделать из пластины того же материала, что и сама рама. Так же следует оставлять места для болтов навесных элементов.

Колеса

Собрать велосипедные колеса сложнее, чем купить готовые в соответствии с потребностями. Размеры колес всегда указываются в дюймах, от 16 до 36. Определиться с выбором колес поможет сравнительная таблица:

Передняя вилка

К выбору вилки следует подходить, опять-таки, исходя из режима использования велосипеда. Для велосипедов, предназначенных для горной местности, нужна мягкая вилка. На такой вилке конструкционно предусмотрены амортизаторы. На шоссейные, городские велосипеды, велосипеды BMX вилки не ставят из-за их чрезмерного веса. Если вы остановились на мягкой вилке, то здесь необходимо определиться с некоторыми параметрами: ход вилки, метод крепления тормозов, поддерживаемый диаметр колеса. Так что будьте готовы к тратам.

Трансмиссия

Выбор узлов трансмиссии ограничивается, как правило, финансовыми возможностями покупателя. Изготовить самостоятельно велосипедную цепь или переключатель скоростей очень сложно, а приблизиться по качеству к проверенным брендам и вовсе невозможно, так что, нам снова придется посетить специализированный магазин. Нужно решить, какая трансмиссия вам подходит – классическая или с планетарным механизмом. Последняя имеет ряд своих преимуществ и недостатков.

Велосипедный тормоз

Один из самых ответственных элементов конструкции велосипеда – велосипедный тормоз . Изобрести что-то новое в этой области, пожалуй, невозможно. Наибольшее распространение получили два типа велосипедных тормозов – ободные и дисковые. Например, при езде в сухую погоду, по дорогам с покрытием, вполне достаточно ободных тормозов, они значительно легче дисковых, и выигрывают по цене. Другое дело, если вы решилисобрать велосипед для более экстремальных поездок. Тогда ободной тормоз может подвести, поскольку они очень чувствительны к грязи и воде. В этом случае ставят обязательно дисковые тормоза, они существенно дороже ободных, однако, несоизмеримо дешевле Вашей жизни и здоровья.

Седло

На первый взгляд, велосипедное седло, деталь незначительная, но это мнение довольно быстро меняется в процессе его эксплуатации. Согласитесь, что испытывать неудобства, а то и физическую боль, после пяти километров поездки, мало кому по душе. Подбор седла – задача строго индивидуальная. Желательно перебрать как можно большее количество вариантов, прежде чем сделать свой выбор. Для непродолжительных поездок могут подойти широкие и мягкие седла, тогда как для более спортивной езды требуются жесткие седла, хорошо соответствующие анатомии велосипедиста. При отсутствии должного опыта, придется использовать способ длительного перебора.

Педали

Большинство любителей предпочитают классические педали. Они педали отлично подходят для повседневных прогулок на велосипеде, они не фиксируют подошву, что значительно снижает травмоопасность. Существуетаналог классических педалей – платформы. За счет увеличенной площади они больше подходят для акробатической езды. Любая спортивная езда требует иного подхода к конструкции педалей. Например, для шоссейных гонок, для горной езды необходимы контактные педали, которые жестко крепятся к подошве. Кстати сказать, обувь для таких педалей тоже специальная. Крепление обуви к педали осуществляется разным способом, но должно иметь возможность быстрого отстегивания. Конечно, в случае с контактными педалями, резко возрастает шанс заработать травму при падении.

Основное требование к рулю велосипеда – это эргономичность и прочность. При проектировании руля, еще на стадии эскиза, нужно учесть, что на нем будут располагаться элементы управления тормозом, ручки переключения скоростей, звуковой сигнал, а так же, возможно фара и велокомпьютер. Руль велосипеда крепится к детали, называемой вынос. При самостоятельной постройке велосипеда, желательно позаботиться, что бы вынос был регулируемым. Для изготовления руля используйте прочные материалы – сталь, титан, карбон.

Все вышеупомянутые элементы конструкции относятся к классическим, устоявшимся, прототипам. Конечно, никто не загонит в эти рамки отъявленного конструктора или художника решившего сделать велосипед своими руками , тем более руками золотыми. Проводятся целые фестивали и соревнования на самодельных велосипедах. Некоторые из них напоминают все что угодно, только не привычное взгляду двухколесное транспортное средство. Особняком стоят покорители скоростей. Их творения руками больше напоминают гоночные болиды, и изготавливаются, как правило, группой инженеров. Одному такой велосипед своими руками вряд ли под силу. Хотя как знать.

Обычно немного поездив на популярном горном велосипеде, человек понимает, что ему больше по душе быстрое катание по ровному асфальту. Что делать?

Как сделать велосипед быстрее?
Во-первых, не хочется менять велосипед, во-вторых, шоссейный велосипед стоит достаточно дорого.

Решение есть: улучшить технические характеристики своего горного байка.

Аэродинамическое сопротивление важно для быстрой езды

О велосипедах

Самыми массовыми считаются горные велосипеды, которые появились в 70-е годы.
Их появление связано с улучшением качества материалов, изобретениями в тормозных и механических устройствах.

Среди горных байков выделяется несколько подтипов. У всех моделей много общего:
жёсткий руль;
тормоза на оба колеса;
часто два переключателя трансмиссии.

Чаще всего покупают алюминиевые модели хардтейлов с амортизационной передней вилкой.
Они рассчитаны на среднюю посадку, оснащаются дисковыми тормозами и дополнительным оборудованием: багажник, крылья и прочее.

На скорость велосипеда оказывают влияние такие факторы:
аэродинамическое сопротивление;
состояние покрытия дроги;
сила и направление ветра;
технические характеристики байка.

Опытные велосипедисты советуют способы улучшения технических характеристик байка.

Большое влияние на скорость движения оказывают покрышки.
У обычных горных велосипедов установлена резина с шипами. Она имеет маленькую площадь сцепления с асфальтом, поэтому гасит накат байка.

Для асфальтовой дороги эффективны покрышки слик с гладкой поверхностью и водоотводящими канавками, которые обеспечивают велосипеду высокую инертность и не скользят по мокрой дороге.

Покрышка с шипами, полуслик и слик

Существует вариант резины ― полуслик, у которого в середине поверхность гладкая, а шипы только по краям. Колёса с такой резиной хорошо стабилизируют велосипед на поворотах.

С резиной слик велосипедист тратит меньше сил на разгон и поддержание скорости, большее расстояние велосипед едет без участия педалей, а прирост скорости может доходить до 10 км/ч.

Во время езды раскачивается амортизационная вилка, поэтому гасятся усилия велосипедиста, и не возрастает скорость.
Если установить жёсткую (ригидную) вилку или амортизационную с блокировкой, то скорость будет возрастать.

Карбоновая жёсткая вилка имеет малый вес и слегка амортизирует из-за упругости материала.

Алюминиевая вилка отличается жёсткостью, стоит дешевле, но больше весит.

При замене размер ригидной вилки подбирают под геометрию рамы, и сохраняют существующий угол рулевой колонки.

Велосипедные вилки

Скорость велосипеда зависит от состояния большой звёздочки. Как правило, она сменная.

Для максимальной скорости большую звёздочку устанавливают спереди.
У традиционного байка она имеет 42 зуба.
После установки звездочки с 48 зубьями скорость движения возрастает.

Замена звёздочек

При езде велосипедист одной ногой воздействует на педаль, а другая нога не работает.
Разработаны педали, повышающие производительность ног.

У контактных моделей, использующих специальный шип на обуви и паз на педали, задействованы обе ноги.
Когда одна нога перемещает вниз свою педаль, то другой ногой подтягивается вторая педаль вверх.

Встречаются педали, фиксирующие ноги в стремени (туклипсы).
Такое крепление легко сделать своими руками из тонкого ремешка.

Скорость велосипеда увеличивается, если педали «топталки» заменить на педали, фиксирующие ноги.

Педали и туклипсы

От посадки велосипедиста зависит сопротивление встречному ветру, а значит скорость.
Идеальной считается горизонтальная посадка, которая достигается различными способами.

Во-первых, поднимают или отодвигают седло, во-вторых, меняют вынос руля или опускают его, в-третьих, укорачивают руль до ширины плеч.
Кроме того, существуют лежаки на руль. У них предусмотрены подлокотники для удобства при управлении.

Правильная посадка велосипедиста

От технического состояния байка зависит скорость езды. Если вы решили купить велосипед в Украине, проведите качественное обслуживание.
Чтобы он двигался быстрее, необходимо:
раз в сезон перебирать все узлы;
менять изношенные подшипники;
регулировать тормоза, чтобы они не задевали обод;
чистить звёзды и ролики переключателя;
отмывать цепь бензином и смазывать жидкой смазкой;
подтягивать цепь.

Обслуживание велосипеда

В заключение, надо отметить, что скорость зависит не только от состояния велосипеда. Прежде всего, велосипедист должен иметь хорошую физическую подготовку.
Высокая скорость доступна, если много кататься и следить за своим весом. Вот вы и узнали как сделать велосипед быстрее.

Самые привычные вещи, встречающиеся в повседневной жизни чуть ли не каждый день, иногда просто поражают воображение. «Не надо изобретать велосипед», — говорят ханжи и зануды, но дизайнеры и техники их, к счастью, не слушают и шокируют мир все новыми и новыми изобретениями. И сегодня речь пойдет именно об этом — будем рассматривать самые необычные велосипеды мира. А еще станем удивляться, недоумевать и восхищаться ими.

Деревянный «японец» от Oshima

Когда-то давно из дерева делали абсолютно все велосипеды. Потом этот дорогой и довольно тяжелый материал был вытеснен легким алюминием и пластиком. Но однажды японскому дизайнеру Йохиро Ошима (Yojiro Oshima) пришла в голову мысль о хорошо забытом старом, нередко дающем новую жизнь. Так и появился его удивительный велосипед, полностью изготовленный из древесины.

Конечно, этот фантазер из Страны Восходящего Солнца был не единственным, кто рискнул создавать необычные велосипеды из дерева. И кроме его знаменитого на весь мир байка существует и множество других.

Велосипед-самокат Pibal

О вкусах, как говорится, не спорят. Кто-то обожает велосипеды, а кому-то больше по душе гонять на самокате. Ну а что же делать тем, кто без ума и от того, и от другого? Всё просто — о них позаботился Филипп Старк, французский разработчик, подаривший миру велосипед-самокат. Переводить это транспортное средство из одного положения в другое можно легким движением ноги.

Новый транспорт по достоинству оценили не только любители всего необычного, но и спортсмены. Солидарны с ними и врачи — ведь такие необычные велосипеды-самокаты позволяют задействовать при езде самые разнообразные группы мышц, равномерно распределяя нагрузку и предоставляя возможность отдыха. Опция регулировки седла по высоте позволяет прокатиться на этом транспорте и мужчинам, и женщинам, и подросткам.

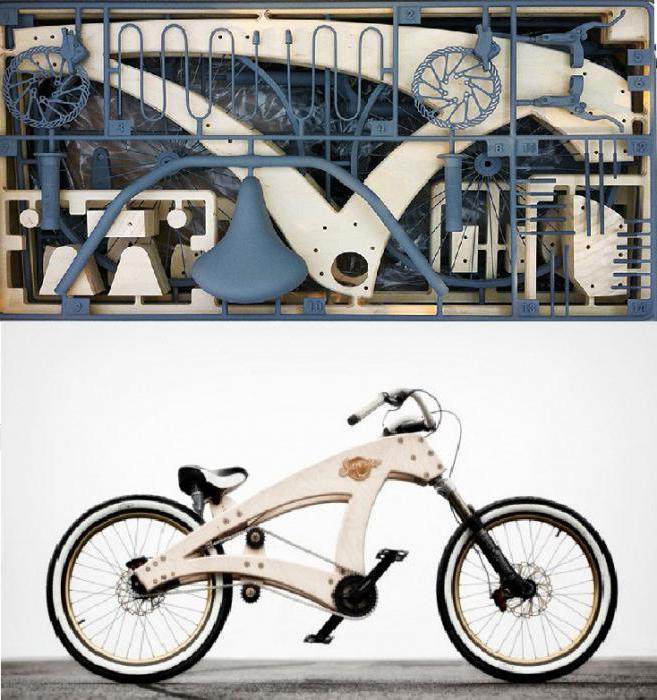

Самодельный велосипед Sawyer

Дизайнер Юрген Кейперс подарил велолюбителям удивительную возможность — создавать необычные велосипеды своими руками. Его изобретение покорило сердца не только спортсменов, но и членов престижного международного конкурса в Тайбэе, за что Кайперсу досталось почетное первое место.

Необычные велосипеды от Юргена поступают в продажу в коробках и снабжаются подробными инструкциями по сборке. Кстати, некоторые их детали тоже изготовлены из дерева.

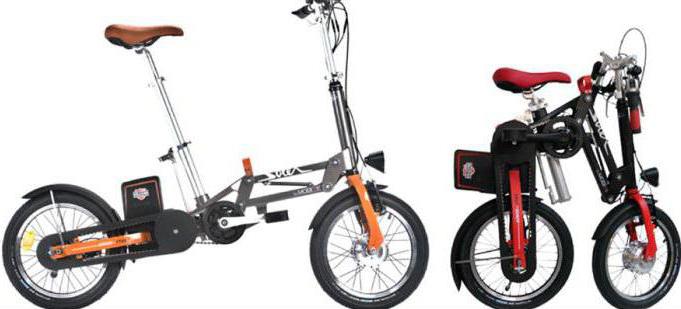

Складной велосипед Mobiky

Не стоит думать, что этот велик — просто несерьезная игрушка. Весит он не больше детской коляски (12 кг), зато может спокойно катать пассажира весом в целый центнер! А его маленькие колеса позволяют проехать то же расстояние на одном обороте педали, что и полноразмерные. Вот такие необычные велосипеды, эти Mobiky.

Но главное их чудо, разумеется, в возможности сборки. Сложенный велик можно закинуть на плечо, запрыгнуть с ним в электричку и укатиться навстречу приключениям. Ведь не каждый имеет возможность объехать все интересные места, бесконечно крутя педали? У кого-то времени в обрез, а кому просто не хватает терпения, чтобы покрыть самостоятельно весь путь. Для таких и были разработаны Mobiky.

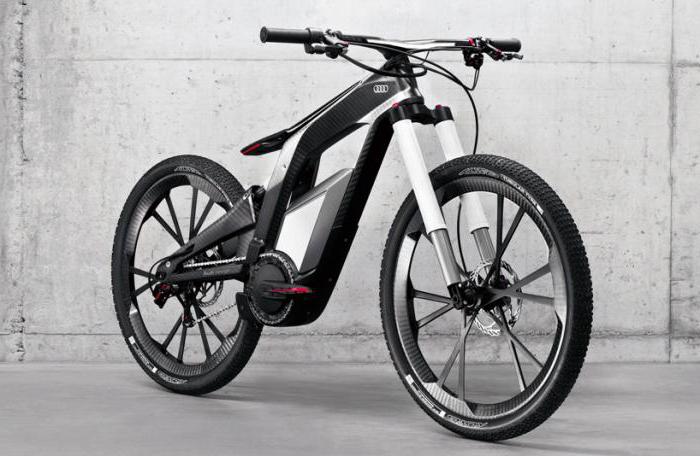

Worthersee с электроприводом

«Ауди» умеет делать надежные авто, в которых всё до мелочей продумано ради комфорта водителя и пассажиров. Похоже, эта выработанная годами привычка легла и в основу разработки велосипеда. Иначе для чего AUDI Worthersee лишает пилота необходимости крутить педали? Да еще и разгоняться при этом до скорости в 80 км\ч, совершенно не напрягаясь!

Эти необычные велосипеды, фото которых больше похожи на кадры из футуристических фильмов о мотоциклах, оснащены пятью режимами езды и девятью скоростными режимами.

Lamborghini

Когда речь заходит о лучшем в мире транспорте, как же можно обойтись без Lamborghini? Конечно, этот легендарный производитель не оставил без внимания и велосипеды, выпустив в честь своего юбилея лимитированную серию.

Что можно сказать об этих велосипедах? Натуральная кожа, высококачественная фирменная краска, уникальная система надежных тормозов, лучшие шины, самые качественные материалы — Lamborghini не изменяет себе ни в чем.

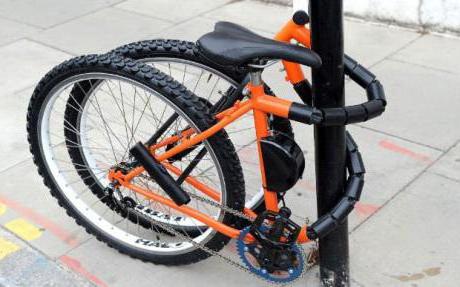

Противоугонный велик от Кевина Скотта

Надоело таскаться с замками и цепями, но и бросать своего любимца на парковке без присмотра не хочется? Спокойно, Кевин Скотт уже все придумал!

Берем велосипед, сгибаем пополам, оборачивая раму вокруг столба. Закрываем защелку, и вуаля! Двухколесный друг надежно прикован к столбу и непременно дождется вас в целости и сохранности. Разобрать его, кстати, так же легко. Разумеется, необычные велосипеды от Кевина Скотта умеют не только здорово парковаться, но и ездить. Мощный протектор, надежная система тормозов, эргономичный руль и удобное спортивное сиденье — о чем еще можно мечтать?

Солнечный ELE Solar

Самые необычные велосипеды на планете в абсолютном большинстве являются экологичными и не вредят окружающей среде. Уникальность ELE Solar заключается в том, что, обладая этим преимуществом, он все-таки использует энергию. Правда, солнечную, благодаря чему его экологичность и безопасность для окружающих совершенно не страдают. Для генерации энергии используются лучи солнечного света, которые аккумулируются с помощью встроенных в колеса пластин. В зависимости от положения небесного светила плоскость пластин можно поменять на свое усмотрение, развернув их поверхности в направлении источника света и тепла.

Кроме того, он обладает совершенно невероятной внешностью. Да от него же просто глаз не оторвать!

Taga Bike — транспорт для спортивных мам

Да и для пап, разумеется, эти необычные велосипеды тоже подходят. И для прочих родственников, влюбленных в велоспорт.

Этот удивительный транспорт оснащен не только водительским седлом, колесами и педалями, а еще удобным и безопасным детским креслом или даже двумя! Теперь малыши, достигшие шестимесячного возраста, могут смело отправляться в путешествие вместе с родителями.

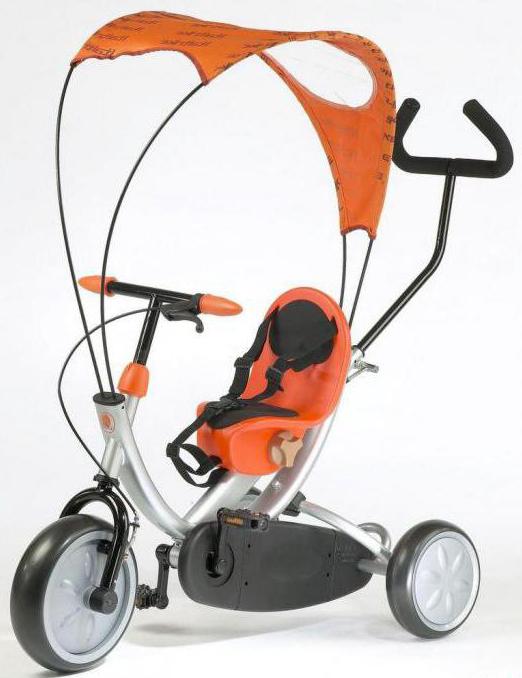

Italtrike для маленьких пилотов

А на чем же будут ездить те, кто привык с младенчества в спорту и ветру? Возможно, им придутся по вкусу итальянские красавцы Italtrike Evolution или Oko — яркие трехколесные велики, снабженные удобными сиденьями с регулировкой наклона, надежными рамами, солнцезащитными капюшонами, можными колесами и родительскими ручками.

Эти необычные детские велосипеды выпускаются в разных цветах, имеют отличную управляемость и совсем немного весят.

Cykno Electric для любителей ретро-стиля

Этот необыкновенный велосипед снабжен аккумулятором, способным помочь преодолеть расстояние в 60 км. В основе его конструкции — инновационное углеволокно. Вот уж где не стоит верить внешности — с виду-то он настоящий старичок.

Оттенить ретро-стиль помогает не только форма, но и использование качественной натуральной кожи. Дополняют образ и колеса, так похожие на спицованные.

Самодельный велотренажер из велосипеда своими руками

Если вы не хотите отдавать свой старый велосипед в ремонт, попробуйте сделать из него велотренажер своими руками. Так вы получите практически такое же изделие, но в новом качестве. Даже самодельный велотренажер из велосипеда обладает характеристиками, необходимыми для продуктивных занятий, а в некоторых ситуациях он превосходит своего собрата.

Но прежде чем вы захотите сделать велотренажер из велосипеда, нужно определиться, что именно вы желаете получить в итоге. Спортивное оборудование отличается многообразием, а это значит, что сделать выбор в пользу того или иного будет не так просто.

Несмотря на то, что ассортимент огромен, если вы отказались от ремонта и решили соорудить велотренажер своими руками, сконцентрироваться стоит всего на двух его видах.

Самым простым можно назвать обыкновенный станок на подставке. Сделать его своими руками довольно просто, даже не обладая особыми навыками в ремонте. Второй тип – ездовая дорожка – сложнее, но пользуется бешеной популярностью. Чтобы соорудить такую конструкцию потребуется чуть больше времени и знаний, но результат однозначно порадует.

Как сделать велостанок для дома — 2 чертежа

Вариантов создания велотренажера из старого велосипеда намного больше рассматриваемых нами, но они либо трудны для выполнения, либо чрезмерно специфичны или же не отличаются эффективностью. Поэтому, остановимся на наиболее применимых схемах.

На подставке

Элементарный вариант, не требующий значительных временных и финансовых затрат. Для этого вам потребуется сделать подставку из древесины, но если вы ладите со сваркой и слесарными работами, то вполне можете смастерить идентичную конструкцию из металла.

  • Oснованиe. Возьмите толстые (толщиной не менее 2,5 сантиметров) доски и создайте нечто похожее на прямоугольник или квадрат, который стоит на боковых самых тонких гранях. В общем, вам потребуется сделать основание размером немного больше заднего колеса вашего велосипеда. В итоге вы получите довольно-таки низкое основание — устойчивый квадрат.
  • Боковые части. Теперь нужно взять две доски, которые крепятся стоймя к двум боковым частям основания напротив друг друга. Нужно получить две боковые стойки. Причем в верхней части этих стоек нужно сделать пропил-углубление, который позволит установить пеги.
  • Пеги. Этим термином называются стальные колбы, которые используются на велосипедах BMX. Вы можете приобрести эти пеги в велосипедном магазине по относительно небольшой стоимости. Пеги потребуется установить на оси заднего колеса вашего велосипеда. После этого вы сможете поставить колесо в пазы-углубления, и оно окажется подвешенным.

Тренажер фактически готов — нужно только закрепить конструкцию, чтобы не образовывалось никаких наклонов (хотя велосипед в такой конструкции может стоять ровно просто с опорой на переднее колесо). Из недостатков тут следует отметить необходимость создавать нагрузку. Из достоинств — легкость создания такой конструкции (даже для людей без какого-либо столярного опыта).

Фото конечного результата.

Также посмотрите инструкцию про этот вариант на видео:

А вот другая разновидность подставки:

На роликовой дорожке

Этот вариант еще называется велостанком, и сделать труднее: потребуется больше времени и материалов. В частности предварительно вам нужно приобрести:

  1. доски для основания;
  2. саморезы для крепежа, подшипники, штыри и другие элементы для втулок;
  3. толстые трубы пвх для роликов или другие пригодные материалы (к примеру, трубы).

Далее процесс может варьироваться, поэтому укажем только основные моменты каждого этапа:

  • основание – сделайте прямоугольный каркас размером чуть меньше длины вашего велосипеда, используйте толстые доски высотой не более 10 сантиметров;
  • ролики – сделайте ролики, которые будут иметь боковые втулки; используйте к примеру штыри, которые смогут устанавливаться в возвышающиеся по бокам каркаса пазы;
  • установка роликов – задние ролики установите таким образом, чтобы дистанция между ними обеспечивала нормальное вращение и устойчивость заднего колеса; передний ролик располагается практически у самой передней грани каркаса (для упора переднего колеса).

Преимущество данного тренажера заключается разве только в возможности сразу установить механизм по регуляции нагрузки, но в остальном плюсы тут не такие явные.

Помимо этого нужно как-то регулировать устойчивость, так как изначально на такой платформе нужно ловить равновесие, которое также требуется регулировать рулем. Как не трудно понять — при интенсивном вращении устойчивость может уменьшаться, да и в целом она не подходит для многих занимающихся. Поэтому лучше всего использовать дополнительные опоры. К примеру, сделать оси от платформы к велосипедной раме.

Для получения более хороших результатов нужно помнить о правильном питании во время тренировок.
Внимание! Когда вы создаете любой тип самодельного тренажера, всегда думайте о надежности и безопасности и улучшайте эти характеристики. Кроме того, не забывайте — польза и вред от занятий очень индивидуальны.
Чертеж сборки.

Фото конечного результата.

Также посмотрите, как выглядит все это в динамике на видео:

И немного информации о выборе роллерных станков для этого варианта:

Тренажер на подставке

Итак, рассмотрим, как своими руками собрать из велосипеда велостанок на подставке. Понадобится для этого дела не так много деталей, некоторые из них можно приобрести в спортивном магазине и в отделе для ремонта.

  • Доски;
  • Пеги;
  • Дюралевые стойки;
  • Шуруповерт.

Переднее колесо можно снять, а моно и оставить. Если вы решили его убрать, передняя часть будущего велотренажера закрепится на уголки, если нет – по аналогии с задней частью.

Доски – это основание конструкции, на которой и будет держаться всё остальное. На них крепятся пеги, а уже на пеги крепится велосипед. Необходимо сразу же убедиться, что изделие получилось устойчивым. Вместо переднего колеса монтируем дюралевые стойки, и работа почти готова.

Это не единственный, но самый простой и экономный способ сделать велотренажер в домашних условиях из велосипеда легко и быстро.

Как можно заметить, для того, чтобы превратить один объект в другой, понадобится не так много времени и денег. Возможно, ремонт велосипеда обошелся гораздо дороже.

Способы изготовления

Есть немало способов сделать велотренажёр своими руками из велосипеда. В этой статье разберём самые популярные из них. У них есть свои достоинства и свои недостатки, а для желающих достать из гаража старого двухколёсного друга есть готовые заводские подставки. Но если вы «на все руки мастер», то с радостью представляем вам способ №1…

Подставка

Этот нехитрый способ подразумевает создание подставки тренажёра для велосипеда под заднее колесо. Для небольших помещений, квартир или комнат это один из лучших вариантов. Сама подставка не занимает много места. Размером около полуметра квадратного, она легко впишется в любой уголок вашей комнаты.

Тренажер из велосипеда своими руками

Подставка под заднее колесо велосипеда

Конструкция из дерева: берём четыре доски, длиной около 50 см каждая, и сбиваем из них квадратную конструкцию. Это и будет каркас нашего велотренажёра. Доски берите толщиной около 1 см, высотой 10–15 см, иначе подставка получится излишне тяжелой. К нашей опоре прибиваем ещё 2 вертикальные доски с округлыми вырезами для пег. Всё: час работы и опорная подставка готова. Остается подготовить сам будущий велотренажёр: вынимаем втулки на заднем колесе. Вставляем заранее подготовленную трубку-кронштейн, диаметром около 2–3 см. Если вы не хотите заморачиваться с пегами, то можете приобрести их в магазине. Некоторые модели пег необязательно снимать летом, когда вы будете использовать свой транспорт чаще. Пеги — трубки или трубка, которая проходит через заднюю ось и фиксируется на опорах подставки. Когда захотели потренироваться, зафиксировали пеги в отверстиях и приятной прогулки. Всё — ваш самодельный велотренажёр из велосипеда готов.

Такую установку можно выполнить и из металла. Конечно, такие конструкции прочнее и устойчивее, но очень тяжёлые, поэтому можно скомбинировать эти два материала. Основание выполнить из более устойчивого металла, а опоры сконструировать из дерева.

Совет

Чем легче материал вы используете, тем больше должна быть его площадь. Это сделает ваше изделие более устойчивым.

На самодельных роликах

Есть ещё один хороший, проверенный способ, как из велосипеда сделать велотренажёр. Он заключается в создании конструкции с тремя роликами, на которых вы и будете ехать. В магазинах есть огромный выбор ездовых дорожек на любой вкус, но мы разберёмся на примере самостоятельно.

Тренажер из велосипеда

Конструкция подставка с тремя роликами

Для начала следует снять замеры. Обратите внимание, что длина каркаса должна быть больше длины велика приблизительно на 50 см. А также измерьте ширину ездовой дорожки. Самая удобная считается от 30 до 50 см. Делать такой тренажёр из металла не имеет смысла, так как он получится очень тяжёлым и создаст вам массу неудобств. Возьмём дерево, собьём с него прямоугольник и займёмся подготовкой валиков.

Для валиков нам понадобится 3 трубки одинаковой длины диаметром 10–15 см из дерева или ПВХ. По краям каждой из трубок следует поставить подшипник. Эти ролики мы монтируем в деревянную основу так:

  • Переднее колесо должно быть прямо под первым валиком.
  • Оставшиеся ролики закрепите под заднее колесо так, чтобы оно оказалось посредине.
  • Натяните ремень между первым и вторым роликом для увеличения нагрузки и для устойчивости и баланса.

Такую подставку под велосипед для создания тренажёра лучше разместить поближе к стене, потому что первое время так тренироваться может быть непривычно, а придерживаясь за опору, вы сможете уберечь себя от падений.

Ездовая дорожка

Второй тип привлекает гораздо сильнее, но для того, чтобы сделать дома самому ездовую дорожку, понадобится больше усилий, средств и умений. Для этого понадобятся специальные валики, ведь именно благодаря им будет происходить вращение и наподобие того, что мы видим у заводских велотренажеров. Как сделать велотренажер из велосипеда в домашних условиях?

Материал валиков может быть практически любой, главное, чтобы он был прочным и отвечал всем требованиям. Часто предпочтение отдают металлическим трубкам, но иногда эту роль исполняют такие «экзотические» приспособления, как валики для отжима, вынутые из стиральной машины, непригодной для ремонта.

Нужны они не только для заднего, но и для переднего колеса. Между валиками закрепляется приводной ремень. Большим плюсом данного тренажера считается возможность своими руками регулировать нагрузку. Обеспечить это можно, установив стяжную шпильку в задние валики.

Вот так, приложив немного труда, можно получить вполне рабочий агрегат. Конечно, он будет уступать по ряду пунктов фирменным изделиям, но основные задачи выполнить на нем реально.

Велороллер своими руками

Как своими руками сделать тренажёр из велосипеда

Как своими руками сделать тренажёр из велосипеда

К сожалению ездить на велосипеде зимний период получается далеко не у всех, а физические нагрузки необходимы круглый год. на данный момент на данный момент обширно дешёвы тренажёры, на которых необходимо находиться. Но мне они совсем не нравятся — заниматься на велотренажёре куда приятней. Но хороший велотренажёрстоит достаточно дорого, так что я решил сделать велотренажёриз велосипеда собственными руками.

В сети я отыскал инструкции по переделке велосипеда в самодельный велотренажёр и значительно модифицировал их, в частности в плане подхода к изготовлению вращающихся роликов. И не смотря на то, что самодельный велотренажёрполучился не таким прекрасным, но значительно более функциональным. А самое основное он мне обошёлся всего лишь в 50 долларов — за такие деньги приобрести хороший велотренажёр нереально!

Вместо трёхдюймовых трубок я воспользовался двухдюймовыми, по причине того, что в опытных моделях велотренажёров употребляются трубки как раз для того чтобы размера. Не знаю, улучшила ли такая замена чёрта тренажёра, но тренажёр с ними трудится полностью нормально. Желаю предотвратить, что ездить на таком велотренажёре значительно сложнее, чем на простом велосипеде — требуется значительно больше упрочнений на поддержание равновесия.

Мой самодельный велотренажёр мне весьма нравится, но дабы начать на нём ездить, было нужно мало потренироваться. Как верно заниматься на аналогичных велотренажёрах, возможно взглянуть на видео в сети. Ощущения от езды на таком велотренажёре значительно лучше, чем на простом стоячем тренажёре — это напоминает езду на велосипеде и требует большей концентрации.

Ход 1: Изготовление вращающихся цилиндров для велотренажёра.

Так как для изготовления древесных заглушек для вращающихся цилиндров был нужен лобзик, а его у меня не было, то я решил их сделать из поливинилхлорида. Я приобрел двухдюймовые трубки из ПВХ 40 и укоротил их до 24 дюймов. Для изготовления заглушек мне пригодились подшипники от скейтборда (продаются в магазине скейтбордов приблизительно по два американского доллара), болты с шестигранной головкой размером 4 x 5/6 (приблизительно соответствует внутреннему диаметру подшипников — 8 мм), шестигранные гайки размером 5/6, двухдюймовая сантехническая крышка и муфта с внутренней резьбой.

Посредством ложечного сверла диаметром 7/8 я расширил внутренняя часть сантехнической крышки, дабы в неё возможно было засунуть подшипник с наружным диаметром 22 мм. Это кроме этого помогло установить сверло в заглушку по центру, поскольку в квадратные отверстия крышек сверло было тяжело засунуть. После этого сверлом диаметром 5/8 я высверлил в заглушках отверстия для болта и шестигранной гайки.

Установите подшипник вовнутрь квадратного отверстия заглушки и залейте её эпоксидной смолой, бережно распределив её около стенок и подшипника крышки. Убедитесь, что смола не попала на подшипник, головку гайки либо болта — они должны вольно вращаться. В случае если всё-таки смола попадала на те участки, где её не должно быть, то по окончании подсыхания возможно её излишки, но значительно легче не допустить её попадания.

На полное застывание смолы уйдёт 24 часа. После этого с внутренней стороны засуньте болт и прочно закрутите гайку снаружи. Дабы до конца затянуть болт накидным ключом, мне было нужно засунуть отвёртку в промежуток между пластиковой крышкой и гайкой.

Кроме этого нанесите клей для резьбовых соединений, дабы гайки с правой стороны велотренажёра не развинтились самостоятельно под действием крутящего момента.

По окончании установки болта вкрутите сборку в муфту и приклейте её к трубке с каждого финиша. Потом нужно пластиковую крышку приклеить к муфте либо сделать как я — воспользоваться установочным винтом (смотрите фотографию). В другом случае крышка с правой стороны велотренажёра может развинтиться под действием крутящего момента.

Я выбрал метод с установочными винтами, поскольку при происхождения каких-либо неприятностей с подшипниками трубку необходимо будет разобрать.

Ход 2: Изготовление каркаса велотренажёра.

Каркас велотренажёра я изготовил дерева, поскольку это было дешевле всего. Расстояние между осями моего шоссейного велосипеда образовывает 39,5. Я дополнительно прибавил пара дюймов и суммарно оказалось 41, что соответствует расстоянию между передним серединой и цилиндром между двумя задними цилиндрами, каковые удалены друг от друга на 11 дюймов. Следовательно расстояние между передним и задним цилиндром должно составлять 46,5.

Учитывая длину трубок 24 дюйма, были изготовлены две поперечины размером 2 x 4 x 29 любая. Длину каркаса я намерено не измерял.

Разрежьте бруски и просверлите в них отверстия для трёх вращающихся цилиндров. Дабы отверстия в брусках соответствовалидруг приятелю, перед сверлением отверстия я совместил два бруска совместно. Сверлите отверстия на расстоянии приблизительно один дюйм от верха брусков, дабы цилиндры не добывали до почвы и оставались мало над поверхностью каркаса.

Ход 3: Установка ремня.

Ремень нужен, дабы центральный цилиндр имел возможность вращать передний цилиндр, что и будет приводить в перемещение переднее колесо. Именно поэтому вы сможете держать равновесие на велосипеде. Я купил ремень из ткани за четыре американского доллара. Трещотка не нужна — ремень устанавливается прямо на трубки. Я измерил нужную длину и с целью создания натяжения укоротил ремень приблизительно на 0,25.

Через чур сильное натяжение не требуется создавать, поскольку цилиндры должны вольно вращаться, но и без натяжения никак не обойтись. С целью сохранения гибкости ремня я сшил ремень на швейной машинке несколькими одиночными швами, а не одним громадным.

Добиться обычного натяжения не так легко. Сперва я через чур очень сильно натянул ремень, но я отверстие передней оси, дабы ось сместилась назад приблизительно на 0,25. До тех пор пока всё трудится прекрасно.

Сохраняем надежду, что вам удастся удачно сделать самодельный велотренажёр! Кроме этого обратите внимание на проект самодельного педального генератора, что производит электричество.

Велотренажер из велосипеда собственными руками.

Темы которые будут Вам интересны:
  • Как сделать шипованную резину на велосипед своими руками
  • Как сделать шиповку колес велосипеда?
  • Как сделать велобаул своими руками
  • Держатель для gps-навигатора и телефона на руль велосипеда своими руками стоимостью 9 долларов

Преимущества самодельных велотренажеров

Самодельные тренажеры имеют свои положительные стороны, хотя и уступают по функциональности велосипеду. Но нельзя игнорировать тот факт, что при использовании рабочего велосипеда, вы станете обладателем сразу двух изделий. В холодное время года появится возможность заниматься дома, а как только наступит время выбираться на прогулки, велостанок можно просто разобрать своими руками и отправиться кататься на улицу.

Большой плюс самоделки также в компактности. Ее легко перемещать с одного места на другое, разбирать и собирать вновь. Ремонт такой конструкции обойдется гораздо дешевле, чем покупной. Вы даже можете полностью поменять несколько деталей и получить совершенно другой тип изделия.

  • Чтобы создать дополнительную нагрузку, установите тормоз. Его наличие влияет на вращение колеса и ваши усилия во время вращения педалей.

Так вы сможете увеличить эффективность тренировок и внести в занятия разнообразие.
Стоит ли говорить, что для здоровья такие занятия – это польза. Тренировки эффективны и в борьбе с лишним весом, но в этом случае внимательно отнеситесь к материалу деталей, на которые устанавливается велосипед, чтобы не пришлось ремонтировать прогнувшиеся трубки или валики. Они просто могут не выдержать большого веса.

Можно ли сделать велотренажер самому в домашних условиях?

На самом деле этот процесс является вполне доступным. Чтобы сделать самодельный велотренажер из рамы, потребуется практически любой велосипед, но лучше использовать конструкции наподобие горных (с прямой рамой). В дополнение потребуется относительно небольшое количество строительных материалов и инструментов и примерно полдня времени.

6 недостатков самодельного варианта по сравнению с покупным

Попробуем разобрать самые основные возможные недостатки подобной конструкции. Ведь вам просто необходимо знать о тонкостях этого процесса, прежде чем приступать к нему.

  1. Надежность. Как правило, покупной велотренажер является более надежным, даже если брать самые дешевые модели. Для выбора вы можете ознакомиться с 12 основными разновидностями велотренажеров. Вам потребуется приложить довольно-таки много усилий для обеспечения низкой изнашиваемости деталей конструкции, а также использовать другие элементы для повышения надежности самодельного оборудования.
  2. Удобство седла. Не всегда комфортно сидеть в стационарном положении на седле на протяжении длительного времени. Поэтому некоторым для повышения комфотра требуется менять сиденье или использовать для него какие-то дополнения. Удобная посадка является важной составляющей тренировок.
  3. Устойчивость. Во многом сочетается с предыдущим пунктом. Как правило, самодельная конструкция является не такой устойчивой, как покупной велотренажер; да и вы навряд ли сможете сделать удобные элементы для переноски и систему для компенсации неровностей пола.
  4. Отсутствие нагрузки. Если крутить только механизм, который ничем не нагружается — вы не получите существенного эффекта. Поэтому для изготовленного своими руками велотренажера лучше всего использовать какие-то дополнительные варианты увеличения нагрузки. Кратко рассмотрим эти варианты далее, но так или иначе вы не сможете точно регулировать степени нагрузки (как в покупных велотренажерах).
  5. Измерение параметров. Потребуется использовать велокомпьютер, который обычно закрепляется на переднем колесе. Если вы делаете тренажер только с вращающимся задним колесом, то потребуется переставить ваш велокомпьютер на заднее колесо, но такая возможность не всегда существует. Иногда потребуется приобретать беспроводное оборудование.
  6. Эффективность. Конечно, активное движение воздействует на организм. К примеру, чтобы восстанавить организм может пригодиться и простой самодельный велотренажер без нагрузки. Подобная активность также полезна для того, чтобы элементарно поддерживать себя в тонусе, но вот про существенное увеличение собственных результатов не следует размышлять. Без стабильного повышения нагрузки и сопротивления педалей не следует надеяться на получение таких результатов, как похудение или увеличение выносливости.

Как видите, недостатки существуют, но если вы решительно настроены на то, чтобы сделать самодельный велотренажер, для этого есть вполне оптимальные варианты.

Как сделать из двухколесного велосипеда трехколесный своими руками

Трехколесный велосипед с дифференциаломГрузовой трехколесный велосипед

Для малышей, которые только учатся управлять своим телом и ловить равновесие, и для взрослых людей, которые в силу различных заболеваний или преклонного возраста испытывают потребность в надежном и более устойчивом, чем двухколесный велосипед, транспорте, придуманы трехколесные велосипеды. В магазинах сегодня можно найти несколько моделей трехколесных велосипедов для взрослых, ассортимент же детских транспортных средств и вовсе поражает воображение.

Пока ребенок не научился сам крутить педали и рулить, для него выбирают трехколесный велосипед с ручкой. У большинства моделей педали либо съемные, либо с фиксаторами, до определенного возраста они, скорее, выполняют роль подставки для ног ребенка. В возрасте 2-2,5 лет дети начинают проявлять интерес к педалям, они уже могут понять последовательность действий – крутишь педали – едешь, крутишь рулем – поворачиваешь. С этого времени ребенок может кататься самостоятельно, без участия родителей, езда на велосипеде становится для него увлекательным занятием, которое не скоро надоест!

Основные требования при выборе двух- или трехколесного друга для малыша:

  • Сиденье должно быть удобным и мягким – для ребенка часто выбирают мягкое седло на пружинах;
  • Он должен быть устойчивым, удобным и надежным;
  • На нем не должно быть лишних элементов, которые могли бы травмировать ребенка. Ручки должны быть мягкими.

И если выбор трехколесных велосипедов для малышей действительно велик, то выбор моделей для взрослых очень ограничен. Но если приложить усилия и смекалку, можно собрать трехколесный велосипед своими руками. Кроме правильного настроя и желания, вам понадобятся:

  • Набор инструментов для ремонта велосипеда;
  • Основа – например, старый велосипед с колесами;
  • Дополнительное колесо, звенья цепи, втулка задняя с дополнительной звездочкой, комплект тормозов, хомуты;
  • Задний мост с дифференциалом в сборе.

Все эти детали можно найти в продаже в специализированных магазинах.

Подготовительный этап

Важные правила

Чтобы катание на велобайке приносило радость и удовольствие, необходимо учесть основные требования, выдвигаемые к средству передвижения с тремя колёсами. Создавая самодельный трёхколёсный велосипед, обратите внимание на такие тонкости:

  • сиденье лучше выбрать из мягкого материала, на пружинах;
  • устойчивость — важная составляющая трёхколёсного велосипеда;
  • лишние элементы могут нанести велосипедисту повреждения. Ручки стоит сделать мягкими или обмотать их лентой.

Особенности и устройство

Трехколесный велик отличается от привычного аналога иной конфигурацией рамы и наличием дополнительного обода. Если модель предназначается для городских или парковых прогулок, лучше сделать простой вариант, без изысков и усиливающих элементов. Изделия для езды по пересеченной местности и транспортировки грузов оснащают усиленной рамой, трансмиссией, надежной тормозной системой, также у них меняют скоростные режимы.

Пройдите опрос

Если трехколесный велосипед будет эксплуатировать один человек, конструкцию подгоняют по антропометрическим параметрам. Для массового пользования выбирают максимально универсальную модификацию.

Преимущества трехколесных велосипедов, сделанных своими руками:

  • подходят для эксплуатации людьми разных возрастных категорий;
  • отличаются повышенной устойчивостью и грузоподъемностью;
  • изготовление самодельных вариантов не требует существенных затрат, особых навыков;
  • облегченная посадка владельца за счет стабильного удержания равновесия;
  • возможность коммерческого использования.

К недостаткам относят увеличенную массу агрегата, громоздкость, неудобство поворачивания на большой скорости. Потребители указывают, что грузовые модели подходят только для частных домов, поскольку в квартире их разместить проблематично. Самодельный вариант с тремя колесами нужно собирать, внимательно придерживаясь инструкции.

Основа для трёхколёсного транспорта

Чтобы трёхколёсный велосипед своими руками получился добротным, надёжным и прочным, желательно запастись такими деталями:

  1. Сделать свой велобайк с нуля — задача фабрики, а не ваша. Поэтому в качестве основы возьмите ведущий двухколёсный велобайк, для малыша подойдёт небольшой, для взрослого следует взять крупный.
  2. Комплект, состоящий из инструментов, с помощью которых обычно удаётся отремонтировать велосипед.
  3. Ещё одно, третье колесо для велосипеда. Обратите внимание — все ободья должны находиться в хорошем состоянии.
  4. Звенья цепи, задняя втулка с добавочной звездой, набор тормозов и хомуты.
  5. Мост, который располагается сзади, желательно с дифференциалом.

Грузовой велосипед своими рукамиЧертеж грузового велосипеда

Как сделать самодельный грузовой трайк

Три года тому назад я купил прицеп для велосипеда, на котором я вывозил сына на прогулку. В принципе прицеп меня устраивал за исключением:

Во время поездки в Европу я увидел на улицах большое количество грузовых велосипедов, которые использовались для перевозки детей. Я поначалу думал купить грузовой велосипед. Но цена оказалась слишком большой и я решил сам собрать трёхколёсный велосипед. Так как это был мой первый самостоятельно собранный велосипед, то в ходе сборки трайка возникало множество ситуаций, которые приходилось решать методом проб и ошибок. Но в итоге у меня получилось своими руками сделать грузовой трайк. После поиска в интернете модели трайка, на которую можно было ориентироваться, я остановился трёхколёсном велосипеде Christiania. Итак, попробуем самостоятельно сделать грузовой трёхколёсный велосипед!



Как справиться со сборкой велосипеда своими руками

Трехколесный велосипед

Велосипед с дифференциалом

Зачем нужен дифференциал

Специалисты настаивают на том, чтобы трёхколёсный велобайк включал обустроенный дифференциал для велосипеда своими руками. Это позволит решить сразу несколько задач:

  • Трицикл становится максимально управляемым и удобным.
  • На поворотах его не заносит в стороны.
  • Формируется область для багажника или велосумки, куда можно уложить вещи или ручную кладь весом до 3–4 кг.

Некоторые считают, что дифференциал велосипеда своими руками усложняет конструкцию, поэтому мост обходят стороной. Другие народные умельцы отмечают, что такой трицикл даже проще собрать, чем без дифференциала.

Пошаговая инструкция

Как сделать трёхколёсный велосипед в домашних условиях быстро и легко, рассказывают специалисты:

  1. Демонтируйте с двухколёсного железного коня заднюю часть, а после отсоедините колесо, цепь и тормозные колодки.
  2. Дифференциал, который был собран ещё на фабрике, прикрепите к раме при помощи хомутов.
  3. Ось моста заводят на фиксирующий участок колеса, находящегося в задней части транспортного средства. Когда мост закреплён в положенном месте, обратите внимание, какой угол образуется, если смотреть на раму, в идеале он должен составлять 90 градусов.
  4. Поставьте велобайк на ровную плоскость и разместите на руле так называемый уровень, представляющий собой грузик, который держится на нитке. Нить должна быть оттянута по параллели к раме, без наклонов в сторону. Осмотрите также задние и передние колёса — параллельны ли они?
  5. Когда проверка закончена, фиксаторы моста крепко затяните хомутами.
  6. Теперь требуется установить новую цепь. Зачем это делать, ведь есть старая? Дело в том, что конструкция велосипеда стала длиннее, поэтому появление добавочных звеньев — обязательное условие. Без новой цепи велобайк не поедет. Сделать одну длинную цепь можно из двух стандартных. Если звеньев получается слишком много, сточите заклёпку и монтируйте на эту область замок, как вариант, соорудите совершенно новую заклёпку.
  7. Продолжая инструкцию, как сделать трёхколесный велосипед своими руками, специалисты акцентируют внимание по завершающем этапе — регулировке задних передач.
  8. Если нужно закрепить новые тормоза, лучше остановиться на дисковых.

Хотите, чтобы самоделка могла передвигаться с высокой скоростью, тогда будьте готовы соорудить самодельный дифференциал для велосипеда, состоящий из 2 ступиц дискового типа, тормозных дисков, суппортов и тормозного рычага, который размещают на руле.

Вилка

Длина вилки определяется вашим проектом. Если вы хотите сделать длинную переднюю вилку, такой трайк подойдет для ровной дороги и продолжительной езды. Более агрессивный стиль вождения потребует меньшей длины. Трицикл из Ижа, фото различных модов которого можно найти на любительских форумах, может даже иметь багажник, расположенный над передним колесом. Конечно, по проходимости трайки не конкуренты квадроциклам, однако для поездок на дачу, огород или рыбалку, вложенные труды окупятся с лихвой.

Стоимость компонентов для трёхколёсного байка

Велосипед с 3 колесами

Самодельный трехколесный велосипед

В магазинах, торгующих запчастями для велобайков, можно увидеть широкий ассортимент составляющих. Цена зависит от производителя и материала, из которого собирается трицикл. Мост на самодельный трёхколёсный транспорт обходится в пределах 20000–30000 рублей, в комплект по умолчанию входят:

  • звёзды;
  • задний переключатель скоростей и обода.

Самодельный болотоход-трицикл на ИЖ Планета 3

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже. Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках, это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

Урал Геркулес — заводской трицикл Урал

Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».

Технические характеристики трицикла Геркулес:

  • Размеры: 335х150х115 см
  • Клиренс: 185 мм
  • Масса: 500 кг
  • Объем топливного бака: 19 л
  • Максимальная скорость: 70 км/ч
  • Объем двигателя: 750 куб.см3
  • Мощность: 45 л.с.
  • Тип двигателя: оппозитный 4-тактный с двумя цилиндрами
  • Генератор: 500 Вт
  • Электрика: 12 В
  • КПП: 4-ступенчатая, с задним ходом
  • Шины: 6,45 и 13 дюймов

Нюансы установки тормозной системы

После проведения указанных выше манипуляций сборку техники можно считать оконченной. Отдельное внимание следует уделить тормозному узлу и мосту. На взрослый трехколесный велосипед подходит только дисковая система, ободной аналог корректно установить невозможно. Блок потребует дополнительных финансовых вложений, чтобы дальнейшая эксплуатация изделия была безопасной для велосипедиста и окружающих. В комплекте предусмотрены диски, ступицы, суппорты, ручной рычаг управления.

При монтаже моста особых сложностей не предвидится. Узел агрегирует с большинством классических рам. Сначала демонтируют все штатные детали задней части (цепочку, колесо с крылом, багажник, ручной тормоз). На посадочный отсек обода монтируют разновидность моста категории UK. Упоры заводят за нижнюю трубу задней рамной части, ось продевают в специальные проушины. Элементы надежно затягивают, сопряженные детали фиксируются посредством хомутов. На следующем этапе устанавливают удлиненную цепь, сделанную из двух стандартных аналогов методом удаления лишних звеньев. Для этой цели применяют способ стачивания заклепки либо монтажа нового замка. Затем настраивают переключатель скоростей.

Будущий собственник трехколесного велосипеда, собранного самостоятельно, может соорудить аппарат без существенных финансовых затрат, оформив технику по своим предпочтениям с оригинальным дизайном. В итоге пользователь получит не только личную эксклюзивную веломашину, но и помощника по транспортировке продуктов и прочих предметов. Специалисты рекомендуют регулярно смазывать трущиеся детали, а также следить за другими элементами конструкции.

Преимущества пользования трехколесным велосипедом для взрослых

Наиболее часто такой тип транспорта применяется для людей в возрасте или для тех, кто не может нормально удерживать равновесие во время езды.

Источники:

https://ex3msport.life/velosport/samodelki-dlya-velosipeda-svoimi-rukami.html
https://musculat.ru/crossfit/velosipednye-samodelki-vkontakte-samodelki-iz-velosipeda-samodelnyi/
https://circus-rzn.ru/oborudovanie/kak-sdelat-trenazher-iz-velosipeda-svoimi-rukami.html
https://smolgelios.ru/podarki/kak-sdelat-trehkolesnyj-velosiped.html

Adblock
detector
