Тележка на велосипедных колесах своими руками
Моя самодельная тележка — прицеп для велосипеда, полностью собранная своими руками (рис. 1), предназначена для перевозки грузов массой до 150 кг, состоит из кузова, соединенного с велосипедом дышлом и сцепного устройства. Кузов опирается на два колеса, каждое из которых укреплено на кузове с помощью двух опор: внутренней (из уголка) и наружной (из трубы). Кузов представляет собой ящик размерами 710x560x380 мм (в качестве кузова я приспособил корпус старого холодильника). А чтобы не порезать руки о верхние кромки ящика, а также, чтобы придать им жесткость, надел на кромки ящика алюминиевую трубку диаметром 14 мм (на рис.1 не показаны) с прорезанной вдоль щелью. Трубку прикрепил к стенкам ящика заклепками. Кузов таких размеров вмещает до 15 ведер жидких или сыпучих грузов.
| Рис. 1. Состав из велосипеда и самодельной тележки – прицепа: 1 — кузов; 2 — дышло; 3 — сцепное устройство; 4 — внешняя опора колеса. |
В качестве колес самодельной велосипедной тележки-прицепа использовал (с доработкой) передние колеса дорожного велосипеда модели 111-321 Минского мотовелозавода. Таким образом, колеса тележки и велосипеда имеют одни и те же камеры и шины 622×40/28×13/4”/.
Велосипед дополнительно оборудован покупным упором, обеспечивающим устойчивое вертикальное положение железного коня на отдыхе. Кузов также снабжен упором (телескопическим), препятствующим опусканию дышла при использовании велосипедной тележки в качестве ручной тачки. (Упоры для простоты на рис. 1 не показаны).
| Рис. 2. Конструкция дышла: 1 — труба; 2 — хомуты; 3 — ручка; 4 — барашек. |
Дышло самодельной тележки для велосипеда (рис. 2) состоит из изогнутой трубы диаметром 33 мм (1”), один конец которой на передней стенке кузова фиксируют хомутами и болтами. С внутренней стороны кузова в месте крепления дышла проложен стальной лист, который придает жесткость стенке кузова. На противоположном конце трубы дышла укреплены на болтах две ручки, согнутые из труб диаметром 22 мм (1/2”). На рис. 2 эти ручки приведены в положении, которое они имеют, когда тележка прицеплена к велосипеду. Если же отвернуть гайку-барашек, вынуть болт и повернуть ручки на 180°, то есть переместить их в положение, показанное на рис. 2 пунктиром, и снова поставить болт с гайкой-барашком, то тележка «приобретет» рукоятки для перемещения ее руками, то есть без велосипеда. Специальные упоры (на рис. не показаны) снизу трубы, на которые опираются ручки, помогают совместить отверстия в трубе и ручках, что позволяет легко вставить в них болт при переустановке рукояток.
Изгибая трубу дышла учитывают, что расстояние Н (см. рис. 1) должно быть не менее 120 мм. Иначе при попадании колес тележки даже в неглубокую канаву труба дышла упрется в край багажника велосипеда.
Сцепное устройство обеспечивает шарнирное (подвижное) соединение дышла тележки с велосипедом. Конструкция сцепного устройства самодельной тележки для велосипеда приведена на рис. 3. К трубе дышла приварен патрубок диаметром 27 мм (3/4”), в который забита деревянная пробка. На свободном конце патрубка с помощью болта установлена П-образная пластина (№ 1), к которой приклепана другая П-образная пластина (№ 2). Последняя артиллерийской чекой соединена с проставкой, которая имеет возможность поворачиваться на чеке. Конструкция артиллерийской чеки обеспечивает быстрое отсоединение (соединение) дышла от велосипеда без применения какого-либо инструмента. Рассмотрим устройство такой чеки подробнее (см. рис. 3, сечение В-В). Видно, что на конце стержня чеки имеется прорезь, в которой на оси находится пластинка. Так как чека в сцепном устройстве ориентирована горизонтально, а у пластинки относительно оси разные «плечи», то под действием более длинного (и более тяжелого) плеча пластина всегда принимает вертикальное положение. А чтобы разнять детали, соединенные артиллерийской чекой, достаточно пластину повернуть, расположив ее вдоль стержня, и просто вытащить чеку. Сама же она из отверстия не выпадает.
| Рис. 3. Сцепное устройство самодельной тележки для велосипеда: 1 — труба; 2 — патрубок; 3 — П-образная пластина (№ 1); 4 — П-образная пластина (№ 2); 5 — артиллерийская чека; 6 — проставка; 7 — хомут; 8 — подседельная труба; 9 — зуб. |
Последняя деталь сцепного устройства велосипедного прицепа — хомут, укрепленный на проставке. Хомут надет на подседельную трубу велосипеда и обеспечивает возможность поворота тележки относительно велосипеда. Хомут можно сделать самому, но лучше купить его в магазине велозапчастей.
Отметим еще, что к проставке приварен зуб (стальная пластинка), входящий в просвет между боковинами рамы, идущей от подседлового узла и обеспечивающий крепление заднего колеса велосипеда. Зуб-полоску можно заменить стержнем с резьбой М12, который вворачивают в проставку. Назначение зуба следующее. При движении тележки и велосипеда по прямой справа и слева зуба (см. рис. 3 вид Б) имеются зазоры а. При повороте велосипеда подседельная труба начинает перемещаться по кривой поворота, а зуб вместе с тележкой продолжает по инерции двигаться по прямой. То есть в начальный период поворота тележка не мешает (в результате наличия зазоров) повороту. Затем хомут сцепного устройства начинает проворачиваться на подседельной трубе, зазор между зубом и соответствующей боковиной рамы выбирается, боковина упирается в зуб и толкает его (а стало быть, и тележку) в сторону поворота. При этом ось дышла и ось велосипеда в плане располагаются под небольшим углом, который в ходе поворота увеличивается.
Ясно, что все резьбовые соединения деталей сцепного устройства должны быть абсолютно надежны. От самопроизвольного отворачивания гайки обязательно раскернивают или, что лучше, применяют дополнительные контргайки.
Из конструкции сцепного устройства следует, что поворачивать велосипедисту нужно при движении с малой скоростью, а велосипедисту желательно наклонять свой корпус в сторону поворота несколько больше, чем он обычно это делает при езде без тележки-прицепа для велосипеда.
Опоры колеса самодельного прицепа для велосипеда представлены на рис. 4. Внешняя (наружная) опора, имеющая достаточно сложную форму, изогнута из водопроводной трубы диаметром 22 мм (112"). На отогнутых под прямым углом концах трубы нарезают обычную трубную резьбу. Главное здесь не ошибиться и сформировать резьбу такой длины, чтобы от внутренней боковины навернутой гайки до наружной стенки отогнутого участка трубы было ровно 78 мм. Поэтому, нарезая резьбу, следует периодически наворачивать на нее гайку, проверяя это расстояние. Когда данное расстояние соблюдено, навинченную гайку приваривают к трубе (см. рис. 4).
| Рис. 4. Опоры колеса: 1 — квадратная шайба; 2 — труба наружной опоры; 3 — пластина с пазом; 4 — уголок внутренней опоры. |
На боковых стенках кузова велосипедной тележки для увеличения их жесткости приклепаны с двух сторон 2-миллиметровые квадратные шайбы размером 70×70 мм с отверстиями по 23 мм. Устанавливая опору, ее концы пропускают в проделанные в боковой стенке кузова отверстия и наворачивают на концы опоры гайки. Последние к внутренним квадратным шайбам не приваривают. В нижней части опоры (в месте изгиба трубы) к ней приваривают стальную пластину размером 80x25x4) мм и прорезают в последней паз для оси колеса (см. рис. 4).
Внутреннюю опору для колеса делают из стального уголка 25x25x4 мм. Отрезают от такого уголка заготовку длиной 120 мм и приклепывают ее к днищу корпуса кузова. В этой опоре для оси колеса сверлят отверстие диаметром 8,5 мм. Хочу обратить ваше внимание, что внутреннюю опору приклепывают к кузову после предварительной установки колеса. В процессе подобной «примерки» колесо с одной стороны фиксируют во внешней опоре, установленной на кузове, затем с другой стороны колеса на оси крепят внутреннюю опору. Далее выверяют параллельность колеса боковой стенке кузова, как в горизонтальной, так и в вертикальной плоскостях, и только после этого определяют положение внутренней опоры на днище кузова.
Так как во внутренней опоре имеется отверстие для оси колеса, а во внешней — паз, чтобы вставить колесо в установленные на кузове опоры нужно вложить ось колеса в паз внешней опоры, затем оттянуть эту опору и вставить другой конец оси в отверстие внутренней опоры.
За основу колес для самодельной велосипедной тележки взяты передние колеса от дорожного велосипеда. Для усиления колеса на внутреннюю поверхность обода приклепан бандаж из стальной полосы сечением 25×5 мм (рис. 5). На ступицу втулки колеса с обеих сторон надеты два диска с отверстиями для спиц (диски ничем к ступице колеса не крепят). Между дисками и дополнительным ободом натягивают спицы диаметром 2,8 мм длиной 255 мм. На одно колесо необходимо 32 спицы, то есть по 16 штук на каждую сторону. На рис. 5 изображено колесо со спицами диаметром 2,8 мм, поставленными только с одной внешней стороны (16 шт.). Аналогичные спицы с другой стороны не показаны, чтобы не усложнять рисунок.
| Рис. 5. Конструкция усиленного колеса: 1 — обод; 2 — бандаж; 3 — спица диаметром 2,8 мм; 4 — диск; 5 — отверстие для вентиля; 6 — «родная» спица; 7 — место заклепки. |
Перед усилением колесо освобождают от всех спиц. Для того чтобы потом восстановить колесо, необходимо тщательно зарисовать расположение родных спиц на ободе и на ступице, не забыв отметить с какой стороны расположены головки спиц, иначе собрать потом колесо не удастся.
Бандаж сгибают из полосы с припуском, чтобы нахлест одного конца на другой составил 125. 150 мм. Концы полосы спиливаются на «нет», формируя соединение «на ус», чтобы в месте нахлестки концов толщина бандажа не утолщалась. Плотно вставив бандаж внутрь обода колеса, рисками отмечают положение концов полосы бандажа. Вынув бандаж из колеса, по риске восстанавливает положение стыка, и склепывают концы полосы двумя-тремя заклепками. Затем бандаж снова помещают внутрь обода, симметрично его там закрепляют, например, с помощью тисочков, и сверлят в бандаже отверстие под вентиль такого же диаметра, как в ободе, затем в бандаже сверлят 32 отверстия под ниппеля родных спиц через соответствующие отверстия в ободе. Еще рядом с отверстием для вентиля формируют отверстие под заклепку диаметром 5 мм (рис. 5, г). Повторяю, все сверления в бандаже производятся через обод с внешней его стороны, то есть используют обод в качестве кондуктора.
Далее бандаж опять вынимают из обода и имеющиеся в нем 32 отверстия под ниппели спиц рассверливают сверлом большего (на 2. 3 мм) диаметра. Это необходимо сделать, так как ниппеля со спицами при протягивании последних приобретают наклонное положение.
Снова бандаж вкладывают в обод, в отверстие под заклепку вставляют болт М5, тем самым фиксируя бандаж относительно обода на бывшем месте, и просверливают за один проход в ободе и бандаже второе отверстие под заклепку в диаметрально противоположном от болта М5 месте. С внутренней стороны бандажа это отверстие раззенковывают под потайную головку заклепки, после чего готовят саму заклепку и расклепывают ее. Затем заменяют болт М5 второй заклепкой и также ее расклепывают. Далее соединяют обод с бандажом еще несколькими заклепками, стараясь располагать отверстия для них несколько вразброс, а не на одинаковом расстоянии друг от друга, что предотвратит возможное смещение заранее просверленных отверстий в ободе и бандаже. В случае отсутствия заклепок подойдут верхние части от шурупов диаметром 5 мм с потайной головкой, конечно. Необходимую длину этих верхних частей определяют опытным путем, склепывая, например, пластины толщиной 5 мм с пластиной толщиной, равной толщине стальной полоски, из которой сделан обод.
Далее, пользуясь ранее сделанной зарисовкой расположения спиц, вставляют спицы в обод, натягивают, восстанавливая колесо, но уже с бандажом. Затем сверлят отверстия под ниппели спиц диаметром 2,8 мм, пользуясь разметкой, ранее сделанной на развертке обода (см. рис. 5, г). Обратите внимание, что эти отверстия сверлят не перпендикулярно ободу, а с небольшим наклоном, аналогичным наклону уже стоящих спиц колеса. Диаметр этих отверстий должен быть на 1. 1,5 мм больше диаметра ниппеля, то есть придется сверлить отверстия диаметром примерно 6,5 мм.
Теперь можно вставлять спицы диаметром 2,8 мм (см. рис. 5, в). Кстати, на рис. 5, а, где показаны эти спицы, расположенные с одной стороны колеса, половина спиц имеют головку за диском, а у других спиц головки находятся перед диском. Установив спицы на обоих дисках, все спицы равномерно натягивают. Колесо готово.
Соблюдение описанной последовательности технологических операций по изготовлению колеса предотвратит возможную порчу обода и несобираемость детали колеса с бандажом.
Перед установкой заклепок не забудьте защитить бандаж от ржавчины, покрыв его грунтовкой Гф-021 красно-коричневого цвета.
За много лет перевозки грузов на моей самодельной тележке-прицепе для велосипеда не было ни одного случая, чтобы хотя бы одна спица лопнула от перегрузки, несмотря на то, что приходилось возить полный кузов (150 л) коровяка. А коровяк тонет в воде, следовательно, в кузове находилось не 150 кг груза, а гораздо больше.
Тормоз велосипеда должен быть исправным, так как при спуске с горки груженая тележка весьма солидно толкает велосипед, так что приходится притормаживать, не допуская разгона «состава». При езде же на горку может не хватить духу взобраться на ее верх, причем при плохих тормозах тележка-прицеп покатится назад, увлекая за собой велосипед. Практика показала, что в этом случае лучше отсоединить тележку от велосипеда и вкатить их на горку вручную по очереди.
Повороты влево-вправо при движении с самодельной тележкой-прицепом для велосипеда следует совершать на малой скорости.
Самодельная тележка нужна для того, чтобы сэкономить денежные средства, ведь цены в магазинах на этот инвентарь достаточно велики. Ещё одним достоинством таких тележек является то, что владелец собирает изделие, идеально подходящее для его целей и потребностей. Зная различные способы изготовления, можно собственными руками сделать функциональную тележку.
Виды самодельных тележек
Тележки для перевозки грузов изготавливаются из дерева или металла. Другие виды материалов не обладают необходимой прочностью. Различаются тележки между собой по количеству колёс и размеру. Своими руками можно собрать следующие виды тележек:
Своими руками проще всего сделать одноколёсную деревянную тележку
- двухколёсная;
Самостоятельно можно сделать достаточно функциональную двухколёсную тележку
- платформенная четырёхколёсная тележка;
Четырёхколесная металлическая тележка отличается вместимостью и прочностью
- складная тележка.
Складная тележка удобна своей компактностью
Изготовление своими руками
Двухколёсная
Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс. Пошаговый алгоритм создания выглядит следующим образом:
- Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
- Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
- Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
- Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.
Если имеется готовая ось от старого мопеда или картинга, то не придётся использовать доски с подшипниками.
Двухколёсная тележка с колёсами от велосипеда будет достаточно устойчива
Четырёхколёсная
Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов. Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:
- Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
- Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
- Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
- Затем к нижней части рамы надо приварить колёса.
- Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.
Металлические трубы обеспечивают высокую грузоподъёмность
Видео: «Собираем четырёхколёсную платформенную тележку»
Складная тележка, сделанная своими руками, выдерживает грузы до 50 кг. Её основное преимущество — компактность. Пошаговая инструкция по изготовлению складной тележки выглядит следующим образом:
- Для изготовления выбирайте трубы толщиной от 2 мм.
- Необходимо сделать чертежи рамы натуральной величины, чтобы пользоваться ими как шаблоном при сгибании труб.
- Втулки шарнира привариваются к рамке площадки.
- Затем втулки привариваются к основной раме.
- Все швы надо очистить и заполировать.
Рис.1 Конструкция складной тележки: 1- ручка в убранном положении, 2- втулка ручки, 3- рама, 4- поперечины, 5- колесо, 7- пространство для груза, 8- поперечины пространства, 9- фиксатор, 10- ось, 11- втулка грузовой площадки, 12- втулка рамы
Другие виды, доступные для самостоятельной сборки
Самостоятельно можно собрать одноколёсную тележку. Проще всего её изготовить из дерева. Сначала надо сделать монтажную раму. Затем к нижней части рамы прикрепляется деревянное колесо. Из брусков длиной в 120 см. делается грузовая платформа. С помощью самореза рама с колесом прикрепляется к ёмкости для груза.
Начинать изготовление одноколёсной деревянной тачки надо с нижней части
Для перевозки тяжёлых грузов подойдёт одноколёсная тележка, сделанная из листа металла. При его изготовлении стандартным набором инструментов не обойтись. Понадобится сварочный аппарат и оборудование для резки металла. Сначала необходимо собрать платформу для груза. Толщина металла должна составлять 2 мм. Затем к кузову привариваются ручки и ходовая часть. Можно использовать колёса от велосипеда, мопеда или мотоцикла. Железная бочка подойдёт для изготовления кузова.
Старая бочка может пригодиться для изготовления тележки
Сделать тележку своими руками может каждый человек. Для этого надо изучить инструкции по изготовлению и соблюдать правила безопасности. Это даст возможность получить полезный и экономичный инвентарь для перевозки грузов.
На велосипеде много не увезёшь, а ведь иногда возникают такие моменты, когда требуется перевезти довольно большой груз. Воспользоваться для этих целей автомобилем не всегда представляется возможным. Выйти из такой ситуации можно за счёт велоприцепа, который способен превратить обычный велотранспорт в грузовую модель. Но велоприцепы стоят немалых денег, которые особенно жалко отдавать, если необходимость в их использовании возникает редко. Остаётся только сделать подобную конструкцию самостоятельно. Давайте учиться вместе этому делу.
Так как велосипедные прицепы стоят недешево, можно попытаться изготовить данное изделие самостоятельно
Подготовительные работы и уточнение нюансов
К созданию велоприцепа нужно тщательно подготовиться и не только морально. Вас ничего не должно отвлекать от рабочего процесса, поэтому все инструменты и материалы должны быть под рукой. А также заранее потребуется уяснить некоторые вопросы и разобраться в тонкостях предстоящей работы.
Подготовка инструмента
Создание велобагажника может осуществляться различными способами, но все они имеют единую схему и требуют наличия базового инструмента. Итак, чтобы сделать велоприцеп своими руками, потребуется подготовить следующий набор инструментов:
- болгарка с отрезными и шлифовальными дисками;
- электрическое сверло с набором насадок;
- аппарат для сварки;
- защитные перчатки;
- линейка и инструмент для разметки (карандаш, ручка, мел или фломастер);
- стальные трубы или алюминиевый профиль;
- молоток;
- болты с диаметром, соответствующим размеру свёрл;
- шаровой шарнир;
- колесо одно или два, в зависимости от конструкции будущего прицепа;
- шпильки с резьбой;
- готовая платформа или металлические прутья для её сооружения.
И также может понадобиться токарный станок и приспособление для сгибания труб.
Делаем раму
Рама для прицепа на велосипед не должна быть очень сложной. Можно взять самую простую конструкцию, в которой будут присутствовать косые крепёжные отвесы и ось для колёс с выровненной формой. Необходимые чертежи в большом количестве находятся в свободном доступе, так что с их поиском проблем не возникнет. Даже самостоятельно создать чертёж будет совсем не сложно. Здесь важно сделать чёткие замеры и не выполнять резку материала без многократных проверок. Только так можно не испортить материал и сократить время работы.
Не менее важным элементом всей конструкции является схема закрепления прицепа к транспортному средству. Этот элемент часто называется дышлом, но это народное название системы крепления. Дышло может быть изготовлено из двухдюймовой трубы квадратной формы. На создание этого элемента придётся потратить некоторое время, создать несколько чертежей, внести изменения и получить в результате идеальную конструкцию, которая будет подходить под модель вашего велосипеда и соответствовать конструкции будущего прицепа.
Делаем” платформу
Созданию платформы также потребуется уделить немало времени. Для её изготовления необходимо взять прочный, но достаточно лёгкий материал, который не сделает всю конструкцию особо тяжёлой, но также сможет выдержать немалый вес перевозимого груза. Под такие требования подходит МДФ, который лучше брать с водоотталкивающими свойствами. А также можно взять металлические прутья, сварить их между собой для получения необходимой конструкции. Этот вариант будет более надёжным, чем использование МДФ, но вес прицепа с такой платформой увеличится.
Примерная схема работы
Для создания прицепа можно использовать не очень толстую трубу, длина которой будет зависеть от желаемых габаритов. Внутрь этой трубы должен проходить болт М20. При помощи сварочного аппарата к торцам имеющейся трубы необходимо закрепить гайки М20. Как говорилось уже ранее, колёс может быть два или одно. Решая этот вопрос, необходимо тщательно обдумать область использования будущего прицепа, по каким дорогам ему придётся ездить, в каких условиях (город, пригород, деревня, туристические походы) и насколько манёвренным он должен быть. Колёса можно взять от старого подросткового/детского велосипеда или купить новые.
Та ось, которая имеется в конструкции большинства велосипедов, не обладает достаточной прочностью, поэтому нуждается в укреплении. Можно установить для неё две опоры, но это трудоёмко и выглядит неэстетично. Лучше увеличить диаметр имеющейся оси за счёт болта М20. Может потребоваться обточить шляпку на болте и гайку в местах соприкосновения с подшипниками на токарном станке. После выполнения установки осей-болтов на колёсах можно переходить к установке колёс или колеса на основную ось, которая была сделана из трубы.
Платформа, как уже было сказано, может быть сделана из различных материалов. Если вы остановились на МДФ, то листу необходимо придать нужную форму и размеры. Для сделанной заготовки потребуется соорудить каркас из уголка. С этим процессом проблем не возникает. Если МДФ вас не устраивает, то берём прутья и свариваем их, формируя необходимую конструкцию.
Из трубы на полдюйма потребуется создать направляющую, при помощи которой можно будет соединять свой велосипед с прицепом. Хорошим решением будет расположить шарнирное соединение на ось крепления велосипедного седла. Но можно рассмотреть и другие варианты, которые не лишены смысла. Направляющая должна быть согнута соответствующим образом, чтобы обеспечить прицепу вертикальное расположение.
Шарнир на креплении должен иметь такую конструкцию, чтобы прицеп во время поворота не мешал велосипедисту, способен был мягко преодолевать неровности дороги и оставался на своём месте при стоянке.
Всё-таки самодельные велоприцепы обладают рядом преимуществ, среди которых стоит выделить небольшую стоимость, универсальность и оригинальность конструкции. При создании такого дополнения к велосипеду можно учитывать свои потребности, вносить изменения в размеры и форму. А такими преимуществами не может похвастаться ни один велоприцеп заводского производства.
Стоимость велосипедных багажников высока, и не каждый велосипедист сможет выложить за такой апгрейд около тысячи рублей или даже больше. Да и зачем так тратиться, если можно сделать багажник на велосипед своими руками.
Как сделать фару на велосипед самостоятельно? Как выбрать подходящий светодиод для фонаря? Детали, которые вам понадобятся, способ сборки и крепления на велосипед.
Как сделать велосипед из дерева своими руками. Рама из дерева не только стильный, но и практичный элемент велосипеда. Создаём прочную деревянную конструкцию.
Как сделать прицеп для велосипеда своими руками? Инструкция
У прицепа BOB Ibex весьма неплохая конструкция, в частности запатентованный метод крепления, поэтому самодельный прицеп будем собирать на его базе.
Как создать велоприцеп в домашних условиях
Для создания велосипедного прицепа своими руками понадобится следующее:
- прямые трубы квадратного сечения;
- уголки;
- четыре угловые трубы;
- колеса;
- восемь металлических пластин;
- металлический лист;
- доски;
- шурупы, гайки, саморезы, гвозди для сколачивания досок.
Из инструментов понадобятся:
- дрель;
- сварочный аппарат;
- электрический лобзик;
- гаечные ключи.
Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:
Графическое представление каркаса прицепа и дышла
Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.
Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже.
Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.
Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.
Нарезка посадочных мест под колеса:
- Берутся четыре одинаковых пластины.
- На каждой размечается величина дропаутов.
- С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
- Пластины привариваются к боковинам остова прицепа и внешним трубам.
Заготовки под колеса
Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.
Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.
Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.
Крепление тяги (горизонталки)
Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.
Особенности конструкции велоприцепа
Если в случае с перевозкой на машине прицеп для транспортировки великов использовать не обязательно, поскольку существуют специальные велокрепления на фаркоп , а также на заднюю дверь или более распространенный вариант на крышу , то для того, чтобы тянуть какой-то груз за самим велосипедом, без тележки не обойтись.
Велоприцепы служат для транспортировки тяжелых, но компактных грузов. Вес во многом зависит от того, сколько взрослый человек будет в состоянии осилить. Потому к таким конструкциям предъявляются повышенные требования в плане прочности и надежности. Параллельно велоприцеп должен получиться маневренным и легким. И еще не забывайте о возможности быстрого ремонта в случае поломки. Это заставляет делать подобные прицепы конструктивно простыми и понятными для любого человека.
Велоприцепы могут применяться для каких-то вещей, для собак, порой даже для детей с целью развлечения или спокойной поездки по парку. В этом случае конструкция обязана быть устойчивой и оснащенной ремнями безопасности.
В некоторых городах встречается даже аренда подобных прицепов. Причем цена вполне приемлемая, и позволяет ощутить все преимущества велоприцепа. Точно знаю, такая услуга есть в Москве и в Украине. Если вы знаете еще прицепы, оставляйте отзывы.
Грузовые велоприцепы могут быть в виде цельной или сборной конструкции, для которой дополнительно предусмотрено оснащение в виде чехла, каких-то сеток, ремней безопасности, решеток для животных и пр. Движение осуществляется относительно оси самого велосипеда. Это дает возможность создать безопасные и надежные условия передвижения даже по не самым качественным дорогам и при максимальной загрузке конструкции. Чаще всего используется боковой или двухсторонний способ фиксации.
Если говорить о грузоподъемности, то в основном они рассчитаны на вес до 50 килограмм. Есть модели от Thule и других известных брендов, где этот параметр достигает 70 и 90 килограмм.
Процесс изготовления велоприцепа
Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.
Колеса
Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.
Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».
Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.
Платформа
Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии. Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.
Крепление прицепа к велосипеду (дышло)
Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.
Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.
Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.
Грузовой велоприцеп и его конструкция
Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным. Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку.
Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.
Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.
Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.
Виды велоприцепов:
Три базовые составляющие велосипедного прицепа:
- Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
- Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
- Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.
Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.
Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.
Ключевые элементы конструкции
Если посмотреть на фото и видео, где собирают различные варианты велоприцепов, то можно увидеть при разном дизайне и некоторых различиях определенные сходства во всех моделях.
Причем не принципиально важно, делается конструкция из пластиковых труб без сварки, либо же собирается на основе металлического каркаса.
- Рама. Зачастую это конструкция, которая состоит из крепежных косых ответов, а также ровной оси, необходимой для колеса. К раме предъявляются повышенные требования в плане прочности и надежности. В основе лежит стальной или металлический профиль;
- Платформа. Ее задачу в том, чтобы выдерживать воздействующую нагрузку. В качестве материалов изготовления применяют фанеру, пластик или даже МДФ. Выбирая материал платформы, учитывайте условия эксплуатации. Не все из них могут выдержать воздействие влаги;
- Крепление. Система креплений к велосипеду считается важнейшим компонентом всего прицепа. В ее состав входит дышло, различные крепежи, замки и фиксаторы. Качество крепления напрямую влияет на функциональность, маневренность и безопасность перевозимого груза.
Существуют различные версии и модификации. К примеру, в США распространены модели, предназначенные для транспортировки досок для серфинга. У нас же более популярными оказались универсальные модели.
Разновидности
Тут все предельно просто. Если вы решите купить уже готовый велоприцеп, тогда обязательно взгляните на его конструктивные особенности.
Разделение идет по принципу количества используемых колес. В итоге велоприцеп может быть:
- Одноколесный. Наибольшее распространение конструкция получила именно в сфере туристических велопутешествий. Одноколесные модели наиболее маневренные и компактные, что позволяет проехать с ними даже по самым узким дорожкам и сложным участкам;
- Двухколесный. Более массивная конструкция, ориентированная на перевозку тяжелых грузов, животных, детей и пр. При этом пользуется не меньшей популярностью именно за счет грузовых возможностей. Маневренность не такая идеальная, но все зависит от вашего маршрута и количества вещей, которые нужно взять с собой.
Вот вам и вся классификация. Иных принципов разделения велоприцепов пока не используют.
Велоприцеп грузовой своими руками с профеля квадратного. Велоприцеп своими руками чертежи в домашних условиях. Разрезание и сварка
Велосипедный прицеп – это вспомогательное транспортное средство, которое закрепляется к задней части рамы байка. Используется для перевозки чего-либо: грузов, личных вещей и даже годовалых детей! У данного аксессуара есть свои сторонники и оппоненты. Одни считают прицеп чуть ли не обязательным дополнением, другие спокойно обходятся без него, перевозя свои вещи в рюкзаке и (или) на багажнике. Есть и такие, которые впервые слышат о том, что такое велоприцеп. Тогда самое время познакомиться с ним поближе.
Конструкции «люлек» различны: одно- и двухколесные модификации, универсальные, грузовые и детские. Отдельную нишу занимает самодельный прицеп для велосипеда – изобретение дачников и городских непосед, которые часто перевозят грузы с места на место. Обо всех этих разновидностях велотележек расскажем далее.
Основные типы велоприцепов
Одноколесные и двухколесные. Первый вариант – это, по сути, тачка, зацепленная на раму. Обладает невысокой устойчивостью, в отличие от своего «тягача»: у него-то два колеса, а у прицепа одно. Хорошо подойдет для перевозки малогабаритных и легких грузов, в противном случае ухудшится маневренность велосипеда. Туристические модели с одним колесом могут выдерживать и больший вес.
Двухколесный велоприцеп предназначен для вещей потяжелее, чем одноколесный. Он не виляет в стороны, однако на поворотах его может заносить. Сама конструкция выглядит солидно, да площадь днища телеги больше.
Стандартные велосипедные прицепы с двумя колесами используются для небольших и средних весов и называются универсальными. Отлично помогут в перевозке урожая с дачи, сельскохозяйственного мусора с участка, крупногабаритных, но нетяжелых предметов в черте города и за ним.
Для транспортировки тяжестей до 100 кг изобрели специальный грузовой прицеп повышенной прочности. Конструкция отличается выносливостью и неприхотливостью, правда, и требует соответствующий велосипед. Подойдет городской синглспид, МТБ и гибрид. Крепить к шоссейнику нецелесообразно, т.к. эти байки созданы не для перевозок, хотя и отличаются хорошими показателями выносливости.
При использовании прицепа такого типа не забываем, что груз не должен выглядывать за пределы кузова. Насколько выгодно его использовать? Часто приходится менять местоположение громоздких предметов (например, телевизора, кирпичей, досок) в пределах 10 – 15 км? Тогда грузовой велосипедный прицеп именно для вас.
Специально для перевозки маленьких детей изобрели велоколяски с креплением на раму. Не каждый велосипед имеет оборудованные детские сиденья, а дитя хочет покататься или оставить его дома не с кем. На помощь и придет велоприцеп для детей.
- устойчивость конструкции;
- боковая защита от выпадения на ходу;
- крыша;
- много свободного пространства.
Кроме крытых колясок, в продаже можно встретить и открытые велоприцепы. Они, как правило, для детей постарше, от 3-х лет. Стоит ли покупать такой прицеп, решать родителям. Хотя куда полезнее научить своего ребенка кататься на велосипеде самому.
Как создать велоприцеп в домашних условиях
Для создания велосипедного прицепа своими руками понадобится следующее:
- прямые трубы квадратного сечения;
- уголки;
- четыре угловые трубы;
- колеса;
- восемь металлических пластин;
- металлический лист;
- доски;
- шурупы, гайки, саморезы, гвозди для сколачивания досок.
Из инструментов понадобятся:
- дрель;
- сварочный аппарат;
- электрический лобзик;
- гаечные ключи.
Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:
Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.
Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже.
Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.
Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.
Нарезка посадочных мест под колеса:
- Берутся четыре одинаковых пластины.
- На каждой размечается величина дропаутов.
- С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
- Пластины привариваются к боковинам остова прицепа и внешним трубам.
Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.
Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.
Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.
Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.
Велосипедная люлька на дорогах: правила безопасности передвижения
С дополнительным грузом байк становится более опасным как для самого водителя, так и для других участников дорожного движения. Выходя с прицепом на дорогу, велосипедист должен удостовериться:
- в исправности всех креплений в прицепе;
- в надежности соединений труб дышла друг с другом и с велосипедом;
- в безопасном расположении груза.
Разрешенные габариты перевозимого груза в ширину – не более 0,5 м в каждую сторону. На прицеп желательно прикрутить светоотражающий элемент, если он самодельный.
Так или иначе, дополнительная тележка сзади ухудшает управляемость велосипедом, особенно на крутых поворотах. Общая скорость передвижения с прицепом должна быть ниже той, которой велосипедист придерживается обычно. Иными словами, велосипед превращается в тихоходное транспортное средство.
Велосипед и катящийся за ним прицеп могут стать нешуточной приманкой для собак. Все велосипедисты не понаслышке знают об их неравнодушии к двухколесному транспорту, а представьте, если они увидят четыре таких колеса? Нападение животных на велосипед отвлекает от управления, а может обернуться несчастным случаем. Помня об этом, выбираем безопасный маршрут. Неплохо иметь при себе защиту – электрошокер или перцовый баллончик.
Велосипедный прицеп – незаменимый помощник деловым велосипедистам, предпочитающих самостоятельно справляться с трудностями перевозки вещей. Он отлично послужит и для поездок на дачу, а также на участке. Более того, прицеп отдельно от велика можно применять в качестве тачки. Загорелись идеей приобретения велоприцепа? Тогда скорее в магазин или в мастерскую, чтобы сделать его самостоятельно.
Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему.)))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
– штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
Виды велоприцепов
На данный момент на рынке представлено большое разнообразие велоприцепов. Их все можно разделить на виды, которые характеризуют специфику их назначения, а, следовательно, и конструктивные особенности. Ниже мы подробно остановимся на каждом из них и объясним, какой велоприцеп лучше подойдет именно Вам.

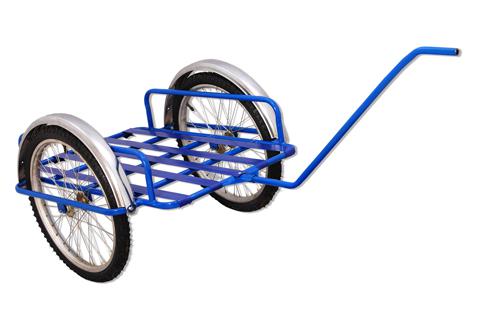

Грузовой
Грузовой прицеп для велосипеда, как не сложно догадаться из названия, представляет собой средство для перевозки тяжелых, а иногда и крупногабаритных грузов (все зависит от геометрии рамы). Представляет собой прочную массивную конструкцию, которая позволяет выдерживать значительные нагрузки. Грузовые велоприцепы могут перевозить на себе грузы вплоть до 50 – 60 кг., в сцепке с велосипедом и до 120 кг, если использовать его как обычную тачку (но вряд ли кто-то будет его так использовать). Это значительно расширяет функционал Вашего велосипеда, превращая его в отличное средство для транспортировки вещей. Ограничение по весу в сцепке с Вашим байком обосновано в первую очередь из-за нагрузки на место крепления. Поэтому не следует перегружать велоприцеп (максимальную нагрузку можно узнать у производителя). Бывает две разновидности конструкций грузовых велоприцепов – с одним колесом и с двумя (на одной оси). Разница заключается в следующем. С двумя колесами, как правило, имеют большую максимальную нагрузку по весу, в то время как его одноколесный аналог превосходит его в маневренности. Теперь поговорим о недостатках. Повышенная прочность конструкции достигается использованием более прочных и тяжелых материалов (обычно сталь), а так же увеличением количества ребер жесткости. Это в свою очередь приводит к увеличению веса всей конструкции. На что же это может повлиять? При увеличении массы неизбежно растет инерция при торможении (в принципе это относится к любому велоприцепу, но к этому виду — особенно). Это может негативно сказаться при торможении на перекрестках в городе. Поэтому следует заранее оттормаживаться и помнить об этой особенности. Так же из-за большого веса и увеличенных габаритов сильно страдает маневренность (это относиться ко всем видам прицепов для велосипеда). И так, кому же подойдет данный вид? В первую очередь велосипедистам, которым необходимо перевозить очень тяжелые грузы по относительно хорошим дорогам (по жесткому бездорожью ехать будет ну очень сложно), но в то же время маршрут не должен проходить через сильно оживленные дороги общего пользования (из-за плохой маневренности и опасности въехать какой-нибудь машине в зад на светофоре).
Для перевозки детей
Представляют собой аналог коляски (кстати, некоторые модели, отсоединив от велосипеда, можно так и использовать) и могут быть как одноместными, так и для двоих детей. Зачатую, применяется схема с двумя колесами, которые для более комфортной езды могут быть оборудованы амортизаторами. Велоприцепы для перевозки детей имеют одну из самых безопасных конструкций. Для обеспечения безопасности ребенка в пути данные велосипедные прицепы оборудованы шарнирным соединением, которое предотвратит переворот велоприцепа при падении, движущего его, велосипеда-тягача. Детские кресла оборудованы ремнями безопасности. Для более комфортного передвижения детей, данные велоколяски, могут быть оборудованы специальными противомоскитными сетками и накидками от дождя. Стоит отметить, что почти все дорогие импортные детские прицепы для велосипедов проходят специализированный краш-тест, на котором испытывается их безопасность. Недостатки, которые присущи другим велоприцепам, не обошли и детские стороной. Единственное, что они могут быть менее выражены по сравнению, например, с грузовыми. Хотя данный вид и является самым безопасным, все же лишним не будет добавить парочку дополнительных катафотов и сигнальных фонарей. А так — это замечательный выбор для совместного велопутешествия с детьми.
Для перевозки домашних животных
Внешне очень напоминают детские. Они так же имеют несущую базу на двух колесах и тент, с вентиляционными отверстиями. Отличия заключаются в чуть меньших размерах, меньших заморочках с безопасностью и комфортом. Подойдут для перевозки котов, собак, птиц и других не крупных домашних животных.
Туристический
Туристические велоприцепы, для обеспечения лучшей проходимости, в основном оборудуются одним колесом (но иногда бывает и двумя). Это повышает маневренность, и дает возможность проезжать велотуристу по узким лесным тропам. Конструкция рамы представляет собой платформу, на которую закрепляется прочная, непромокаемая сумка с нужными Вам вещами. Материалы рамы могут быть разными, но очень часто производители отдают предпочтение алюминию. Велоприцеп для туризма очень напоминает своего собрата — грузового, и отличается лишь перечисленными мелкими отличиями.
Боковой (велолюлька)
Если Вы видели мотоцикл с коляской, то это, то же самое. Не особо распространены в нашей стране. В основном предназначается для перевозки детей, иногда животных.
Очень забавная конструкция, которая будет интересна Вашему ребенку. Представляет из себя детский велосипед без переднего колеса. Вместо этого он крепиться к Вашему (ведущему) велосипеду. Данное приспособление дает возможность ребенку не только быть пассажиром при велопрогулках, но и принимать участие в педалировании, помогая Вам тем самым при езде в гору. Могут оборудоваться переключателем скоростей (есть 6 скоростные модели). Плюсом данной конструкции является то, что ребенок не сможет случайно выехать на проезжую часть. Ранебаут отлично подойдет для совместных велопутешествий с детьми 7-10 лет (хотя это все условно и следует в первую очередь спросить Ваше чадо).
Конструкция крепления
Самые распространенные способы крепления велоприцепа к велосипеду — за ось заднего колеса, за подседельный штырь и за заднюю вилку.
1) За ось заднего колеса . Под гайку устанавливается специальная пластина, к которой уже и крепиться остальная часть конструкции велотрейлера.
2) За подседельный штырь . Велоприцеп крепиться при помощи длинной трубки непосредственно за сам подсидел. Главный недостаток такой конструкции — возможность упасть вследствие случайного толчка прицепа.
3) За заднюю вилку . Главным достоинством такого способа крепления — это возможность устанавливать практически на любые велосипеды.
Сделай сам
Велоприцепы, как это может показаться, не являются дешевым товаром и иногда могут достигать стоимости самого велосипеда. Поэтому многие умельцы начали заниматься производством дешевых самодельных велоприцепов и продавать их на рынке. В принципе, для перевозки грузов, особой разницы между самодельными и магазинными аналогами нет. Единственное на что следует обратить внимание так это на качество материалов, которые используют самоделкины. А вот покупать самопальные велоприцепы для перевозки детей мы категорически не советуем. Ну, так я вот о чем. При наличии прямых рук и присутствии инструмента, сделать велоприцеп своими руками не сложно. Ниже мы приведем несколько наиболее интересных чертежей (эскизов) велоприцепов.
Уважаемые посетители сайта » В Гостях У Самоделкина» в данной статье как вы уже наверняка догадались речь пойдет о создании велосипедного прицепа своими руками из деталей найденных в гараже)
В наши дни все более становится популярным такой вид транспорта как велосипед, потому как очень экологичен и не потребляет не один из видов энергоносителей) Так же данный транспорт довольно удобен в городских условиях, в меру загруженности автомобильных дорог и автотрасс часто случаются заторы и пробки, а велосипеду эта проблема не страшна).
С легкостью и пользой для здоровья можно добраться до места работы, либо съездить в магазин за продуктами, а вечерком совершить прогулку по парку.
В последнее время так же модно среди спортивной молодежи осуществлять вело-путешествия на короткие, или дальние расстояния.
Но чтобы путешествовать на велосипеде с собой необходимо брать вещи первой необходимости, инструмент, палатку, спальный мешок, вот так вроде по мелочи, а груз приличный набирается в рюкзак все не сложить, да и если все впихнуть при езде спина быстро устанет. И так что же делать с этой проблемой? Ответ прост, нужен прицеп.
Для путешествий лучше использовать прицеп с одним колесом, потому как он повторяет колею велосипеда, да и очень удобен на узеньких тропках и в городских условиях тоже хорош.
И так чтоб создать одноколесный прицеп автор использовал колесо от детского велосипеда, трубки, амортизатор, и собрал все в единую конструкцию, а как мастер это делал вы узнаете далее просмотрев все фотографии по сборке, а так же следует изучить перечень необходимых материалов и инструментов.
Материалы
1) колесо 16 дюймов
2) металлическая трубка
3) сталь 4 мм
4) ось
5) амортизатор
6) поролон
7) резинка
8) гайки
Инструменты
1) болгарка
2) сварочный аппарат
3) дрель
4) электолобзик
5) полотно по металлу
6) напильник
7) молоток
8) набор гаечных ключей
Сначала автор предоставляет фото оригинала с которого он выполнял свою работу. Далее подготовил материалы, чтоб было все под рукой.Металлический уголок.Амортизатор.Ось.И приступил к изготовлению задней вилки.Делает место крепления для амортизатора.Сверлит отверстия.Работает болгаркой.Изготовил вот такие кронштейны.Закрепил на вилку.Вот что получилось.Регулирует.Приваривает втулку на вилку.Примерно так.Вот что получилось у мастера.Проводит регулировку.Затем по схеме.Изготавливает крепление вилки.Делает втулку.По размерам заготовил металлические трубки.Приварил крепление.Собрал все в одну конструкцию.Далее собирает корпус и крепление.Днище делается из металлической сетки.Берет резину отрезанную от камеры.Делает своего рода крепеж-страховку.Наглядный пример.Для самого прицепа автор берет такой вот поролон.И отделывает весь каркас.Вот собственно и все что хотелось рассказать в данной статье, надеюсь вам понравилось) Спасибо за внимание!
Поискав в гараже на полках и на стеллажах с материалами, я подсобрал всё необходимое для изготовления прицепа:
— пару колёс от опытной модели веломобиля «Спорт», когда-то собранного на базе колёс от велосипеда «Школьник»;
— несколько дужек и трубочек от старой детской кровати;
— водопроводные трубы 016 мм;
— лист стеклотекстолита.
Без долгих раздумий я начал сборку прицепа. Из двух дужек с проставками сварил квадрат основания — раму, к которой затем приварил оси колёс примерно по поперечной оси симметрии будущего кузова.
Потом приготовил и приварил по продольной оси симметрии прицепа ручку-дышло (изогнутое), выдержав высоту ручки 750 мм от земли при параллельном земле положении кузова.
Остаётся изогнуть на простейшем приспособлении ажурные трубчатые боковые стенки кузова, укрепить ручку-дышло и опорную ножку. Все заготовки приварил при помощи электродуговой сварки.
Дно кузова прикрепил при помощи ручного заклёпочника заклепками с отрывными хвостовиками.
К велосипеду прицеп прикрепляется болтом Мб со шплинтом. Две резиновые шайбы смягчают удары, предусмотрена контровка.
Для повышения прочности багажника я приварил к нему дополнительные прутки усиления и ушко прицепного устройства.
Готовый прицеп покрасил в цвет велосипеда и сразу же применил «на всю катушку»: вывез мусор в бачках на свалку, доставил к дому несколько мешков с цементом, съездил за саженцами, вениками для бани.
Я называю свой велоприцеп «китайским вариантом». На фоне напрасных затрат на страхование мототехники велосипед с прицепом в летнее время — максимально практичен. В качестве ручной тележки велоприцеп тоже удобен. Я также использую его для небольших перевозок по приусадебному участку, поездок в магазин и для перемещения комплекта слесарно-сварочного инструмента и оборудования.
У меня было давнее желание иметь один из чудесных велоприцепов марки B.O.B. Yak. За год я проезжаю на своём велосипеде около трех тысяч километров. Моё желание иметь Yak совпадает по силе с желанием приобрести и другие вещи, на которые я бы не скупясь потратил 300 долларов и больше.
Это моя одна из первых инструкций по постройке, так что если я что-то пропустил, простите меня. Я даже пытался фотодокументировать процесс создания моего детища, но потом несколько фотографий потерял. Процесс шлифовки и подготовки агрегата к покраске я здесь опускаю. Я знаю, что многие отлично знакомы с ними. А теперь за работу!
Составные элементы
Я взял 3 куска по 3 метра трубки диаметром 3/4 дюйма фирмы EMTи ещё немножко про запас. Я также купил несколько полдюймовых патрубков с резьбой, 4 латунные втулки и 2 гайки для патрубков, чтобы прикрепить их к петлям. Также в качестве багажника я взял проволочную корзину размером 430 х 530 мм.
Расчет по материалам:
- трубка EMT 10,50 долларов,
- латунные втулки 10 долларов,
- проволочная корзина 8 долларов,
- оси и разные детали 30 долларов.
Так что примерно 60 долларов и полдня — это всё, что я потерял. Думаю, что правильно сделал.
Из деревянных планок я сделал что-то типа фиксирующего приспособления для верха и низа. Я также просверлил небольшие отверстия.
Проект велоприцепа
Несколько снимков готового велоприцепа были тоже в подмогу. Опираясь на найденные нужные размеры, я смог начертить примерную схему, как это всё должно выглядеть.
Я просто загрузил снимки в фотошоп и с помощью проектора отразил их на стене. Немножко поэкспериментировав с расстояниями я добился почти реального масштаба трейлера. Затем я связал несколько кусков бумаги и проложил их по контуру. То есть получился почти верный масштаб ширины и высоты.
В конце концов получилось небольшое отклонение от первоначального плана, поскольку вышла погрешность при расчётах во время сгибания верхней секции конструкции. Так что я сделал чертёж и для изгиба.
Гнем трубки
С помощью трубогиба я изогнул верхнюю и нижнюю часть моего велоприцепа. Процесс был весьма трудоёмким и затяжным, поскольку каждую его стадию приходилось сверять, чертежом, снова и снова…
На первом снимке показан деревянный блок и первый макет в полном масштабе.
Разрезание и сварка
Основная идея — разрезка трубок так, чтобы они точно подходили друг к другу. Благодаря точной подгонке трубок их сварка будет намного легче. Немного снимков процесса осталось. Я начал затем сваривать горизонтальный суппорт нижней секции для получения нужной ширины. Затем сварил верхнюю и нижнюю секции в том месте, где они встречаются на задней стороне трейлера. После этого я отмерил и отрезал два суппорта для передней части и сварил их на место.
После получения нужной формы я с помощью молотка сделал плоскими те места трейлера, куда крепятся колёса. Тут же нашёл набор накладок на раму в гараже и приварил их на место. Путём различных манипуляций с отступами и расстояниями я подогнал колёса.
Рулевой механизм
Здесь пришлось мне столкнуться с небольшими трудностями. Направляющие сверху немного выпирали по сравнению с низом, делая поворотную часть суппорта ненадёжной. Тогда же я решил выгнуть секцию трубок так, чтобы суппорт держал шарнир ближе к вертикали. Шарнир сделан из латуни и какого-то материала фирмы EMT, а также закрепляющей втулки, припаянной к другому концу. Потом я хорошенько проверил, не деформируется ли втулка от светового тепла. Точно такую же проверку я предпринял и с другой стороны рамы. Между двумя балками рамы я припаял ещё две латунные втулки.
Выходим на финишную прямую
Я вырезал проволоку и сделал корзину, а потом спереди её вырезал несколько секций для правильной её посадки. Корзина стальная и потому я приварил её прямо к раме.
Добавил велосипедный рулевой звонок, красный рефлектор, бесконтактный динамогенератор и немного амортизаторов для изящности. Ещё я хотел найти ось, похоже, пару дней назад она была здесь. Я прицепил моё творение к велосипеду и ездил с ним взад и вперёд по улице. Идёт прекрасно. Только немножко гибкая конструкция, не найдя оси, я использовал велосипедную.
Последние штрихи и установка оси
Наконец найдена и вставлена правильная ось. Я загрузил ящик и набросал в него мусора, пока вес его не стал 30 кн. Вроде бы хорошо справляется. Моей невесте и мне взбрело в голову совершить райд до лагеря для автотуристов, который расположен от нас в 35 км. Вот будет отличная проверка.
Вот реальные размеры велоприцепа.
Нижняя рама — 620 мм от верха переднего изгиба до задней горизонтальной стойки и 420 мм шириной. Верхняя рама — 700 мм. от верха до загибов, которые скрепляют нижнюю раму. Вот тут именно я и сделал ошибку, тут должен быть один размер с нижней частью. Как я уже говорил, я вынужден был изменить суппорт. Приспособление для колеса может быть любой длины, этого зависит от самого колеса. Мне повезло найти завалявшееся 20-дюймовое колесо от складного велосипеда. Высота от нижней рамы до верхушки передней части составляет примерно 225 мм. Мои размеры близки к актуальным размерам B.O.B Yak. Они исчислялись цифрами 62 на 35 см. Длина поворота на Yak — 26 см.
Приведенная в данной пошаговой инструкции прицепная тележка – легкая, прочная и очень простая в сборке. Большого количества времени на ее изготовление вы не потратите, а результат вас порадует.
Чтобы сделать прицеп для велосипеда своими руками, приготовьте:
- молоток;
- зубило;
- ключ разводной;
- плоскогубцы;
- крестовую отвертку;
- рулетку;
- доски;
- металлические уголки;
- проволоку;
- болты разного размера и диаметра, шайбы и гайки к ним;
- веревку;
- мост;
- колеса диаметром 48 см с пластиковыми спицами.
Шаг 1 . Соберите раму тележки. Общий вид ее показан на фото. Болты и гайки на данном этапе затягивать не стоит, это нужно будет сделать позже. С помощью проволоки раму нужно будет укрепить. Для этого закрепите ее болтами и гайками по диагонали.
Шаг 2 . К собранной конструкции, а точнее к деревянному ее основанию, прикрепите мост. Для этого используйте не просто скобы, болты и гайки, но и отправьте к ним нейлоновую вставку. Она нужна, чтобы не мешать движению моста. Крепления болтов выведите с другой стороны доски, для этого предварительно просверлите отверстия под них.
Шаг 3 . Следующим шагом будет создание центральной оси поддержки. Это – более широкая доска, которую необходимо прикрепить четырьмя винтами. Предварительно, на концах доски нужно будет сделать углубления, чтобы они не мешали движению моста. Лучше всего делать вырезы небольшими, постепенно углубляя их путем примерки. На этом этапе вновь не затягивайте болты до конца.
Шаг 4 . Уголки разрежьте на составные части, чтобы собрать крепление тележки. Длина этих частей буде зависеть от высоты самой тележки и от высоты велосипеда, к которому она будет крепиться. Две части вам нужно будет разрезать не до конца, так чтобы уголки можно было согнуть под углом. В этих местах конструкцию нужно закрепить и укрепить поперечными небольшими скобами из тех же уголков. Во время работы можете примерять крепление к велосипеду.
Шаг 5 . Снимите с рицинуса колеса резиновое кольцо. Прикрепите к колесу небольшой кусочек уголка. Длина его должна оставить около 6 – 7 см. Это будет место крепления тележки.
Шаг 6 . Разрезав небольшую часть уголка, и соединив половинки между собой, как показано на фото, вы получите муфту крепления.
Шаг 7 . Прикрепите к тележке колеса.
Шаг 8 . Из нейлоновой веревки сплетите сетку на раме тележки. Рисунок может быть произвольным, равно как и плотность плетения. Здесь все будет зависеть от размеров грузов, которые вы собираетесь на тележке перевозить. Основательно затяните все болты.
Тележка готова. Теперь вы можете крепить ее к велосипеду.
Сделать велоприцеп своими руками или купить в магазине?
На данный вопрос каждый отвечает сам, в зависимости от своих финансовых возможностей. Зачастую заводские велоприцепы имеют достаточно высокую стоимость и относительную однообразность конструкции.
Изготовление прицепа своими руками открывает возможность для творчества. В процессе реализации проекта можно подстраивать модель под собственные потребности к форме, цвету, конструкции и т.д. Применение подручных средств снижает себестоимость.
Процесс изготовления велоприцепа
Создание прицепа процесс не простой и требует определенной подготовки. Это касается подбора материальной базы и определенных знаний и навыков. Работать предстоит с металлическими деталями. Можно применять имеющиеся в хозяйстве трубы малого диаметра, или приобрести металлопрофиль.
Колеса
Следует продумать количество колес велоприцепа. Отталкиваться нужно от предназначения и условий применения изделия (дороги, деревня или город, маневренность). Можно использовать колеса от старых детских велосипедов или приобрести новые.
Данная часть является основой всего прицепа. Для более высокой надежности раму стоит делать проще, без сложных деталей. За основу можно взять готовую схему, которых полно в интернете и книгах серии «Сделай сам».
Чертеж лучше выполнить вручную, чтобы иметь представление о конструкции. Приступать к резке металла следует после неоднократной проверки всех размеров.
Платформа
Платформу можно соорудить из различных материалов (доска, МДФ, металл). Все зависит от условий и фантазии. Платформа из МДФ и дерева требует предварительной подготовки металлического каркаса, который крепится к раме. Если в прицепе планируется перевозить легкий груз (палатка, спальный мешок и др.) можно изготовить платформу только из дерева.
Крепление прицепа к велосипеду (дышло)
Дышло, несомненно, является одной из важнейших деталей велоприцепа. От его конструкции зависит удобство использования и маневренность. Можно выполнить данный элемент в виде треугольника, соединяющегося в одну направляющую.
Самым простым вариантом будет соединение двух труб, расположенных последовательно. Направляющая должна обеспечивать всей конструкции вертикальное положение.
Непосредственное крапление к раме велосипеда удобнее всего выполнить в виде шарнирного кронштейна, который крепится к направляющей оси седла. Шарнир добавляет плавности хода при поворотах и не создает дополнительного давления на раму велосипеда.
Что понадобится?
Перед началом необходимо подготовить необходимые материалы и базовый инструмент, с помощью которого собственно и будут производиться работы.
- Стальной или алюминиевый профиль квадратного сечения (можно использовать и круглый профиль);
- Металлические пластины;
- Болты с гайками и шайбами;
- Шаровой шарнир;
- Необходимое количество колес, в зависимости от конструкции;
Инструменты:
- Уголшлифмашинка с отрезным и шлифовальным диском (в народе – болгарка);
- Электродрель;
- Сверла соразмерного с болтами диаметра;
- Сварочный аппарат (можно взять в аренду);
- Угольник, рулетка, карандаш, маркер;
- Молоток;
- Ключи для зажимания болтов;
- Перчатки и защитные очки (не забываем о технике безопасности)
Этапы изготовления
- Следует приблизительно нарисовать конечную модель велоприцепа и в остальном отталкиваться от нее.В первую очередь необходимо начертить (или хотя бы нарисовать) схему конструкции. Рассчитать все размеры деталей и места сверления отверстий и нанести данные на схему.
- На следующем этапе нарезаем детали из металлического профиля соответственно размеру и сверлим необходимые отверстия.
- Собираем основание. Соединяем болтами детали (их так же можно приварить при помощи сварочного аппарата, с последующей шлифовкой швов). Должен получиться прямоугольник. С длинной стороны монтируем дополнительные прямоугольники, в которые будут устанавливаться колеса (ширина прямоугольников должна соответствовать ширине втулки колеса).
- Основание необходимо усилить поперечинами, которые привариваем или скрепляем болтами.
- Подготавливаем и устанавливаем посадочные места под колеса. Из металлических пластин вырезаем болгаркой четыре заготовки, в которых высверливаем или прорезаем пазы под втулку колеса. Привариваем заготовки к раме.
- Собираем и привариваем боковины, которые будут в последующем боковыми стенками.
- Изготавливаем и прикрепляем дышло. Проще всего сделать дышло из двух металлических профилей (труб). Одна располагается вертикально и приваривается к раме, вторая – горизонтально и крепится к верхнему торцу первой трубы. Высота дышла регулируется в соответствии с применяемым велосипедом. На передней части дышла крепится шаровой шарнир.
- На завершающей стадии делаем днище и боковые стенки.
- Последним крепятся сиденья, если прицеп пассажирский.
Для чего нужен велоприцеп?
На данный момент существует несколько разновидностей велоприцепов, которые как раз и делятся по принципу выполняемых функций:
- Грузовые . Исходя из названия, служат для перевозки габаритных и тяжелых грузов, при отсутствии возможности использовать автотранспорт. Оборудованы грузовые прицепы бортами и тентом, а так же имеют жесткую сварную раму. Грузоподъёмность может достигать 90-100 кг. Вес – 10-20 кг.
- Туристические . Служат незаменимыми помощниками в велотуризме. По сути это те же грузовые прицепы, но приспособленные к более экстремальным условиям эксплуатации. Туристический прицеп более легкий и маневренный и имеет не большую грузоподъёмность (до 50 кг). Вес – 3-10 кг.
- Детские .Предназначены для перевозки детей. В зависимости от возраста ребенка различают два вида детских прицепов:
- Трейлер. Имеет сиденье с ремнями и тент от дождя. Двухколесный.
- Полуприцеп. Представляет собой удлиненную раму детского велосипеда и крепится передней её частью. Одноколесный.
Велоприцепы получили огромное распространение в обществе. Это связано в первую очередь с широким набором выполняемых ими функций. Данные приспособления помогают перевозить грузы, путешествовать и просто наслаждаться велопрогулкой со своей семьей.
Сезон, это означает поездки на дачу, за покупками, на работу и так далее. Часто так возникает, что при подобных поездках нужно перевозить какие-то габаритные грузы. Чтобы это можно было сделать при помощи велосипеда, вам понадобится прицеп . Сделать его можно очень просто, причем практически бесплатно, если вы сможете найти у себя необходимые комплектующие.
Рассмотренный ниже прицеп изготовлен из дерева, колеса тут установлены велосипедные. Что касается узла для крепления прицепа к велосипеду, то он сделан из колесика от тележки, найти которое у вас не должно составить большого труда. Ну а что касается настила, то тут вы уже можете использовать любой материал на свое усмотрение. Хорошо подойдет тонкая листовая сталь, алюминий или даже фанера. Итак, рассмотрим более подробно, как же можно изготовить такой прицеп!
Материалы и инструменты, которые использовались автором:
Список материалов:
— два велосипедных колеса;
— деревянные брусья;
— листовой металл или другой материал для настила;
— пластины из алюминия или стали для изготовления кронштейнов;
— саморезы;
— колесико от тележки;
— болт с гайкой и другие мелочи.
Список инструментов:
— ножовка или другой инструмент для резки брусьев;
— шуруповерт;
— .
Процесс изготовления прицепа:
Шаг первый. Делаем раму
Рама велосипеда делается из бруса. Выбираем материал покрепче и режем на куски нужной длины. Ну а далее собираем раму, в качестве креплений можно использовать саморезы, хорошо бы их совмещать с соединительными уголками для упрочнения конструкции. Рама включает в себя дышло в виде буквы «Г». Такая конструкция объясняется тем, что прицеп подсоединяется к задней оси велосипеда. После сборки рамы позаботьтесь о защите древесины. При езда по лужам или в дождь дерево будет впитывать влагу и материал будет разрушаться. Раму можно покрасить, пропитать маслом и так далее.
Шаг второй. Крепежный кронштейн
Дышло должно крепиться к оси велосипеда шарнирно, так как велосипед должен поворачивать, а также преодолевать ямы и бугры. То есть соединение должно быть подвижным в вертикальном и горизонтальных направлениях. Проще всего взять соединение от колесика тележки, оно довольно крепкое и долговечное, да и найти такую деталь можно во многих строительных магазинах. Снимите колесико, а для соединения сделайте кронштейн из листового алюминия или стали. Как все соединяется, смотрите на фото.
Шаг третий. Крепим колеса
Для крепления колес нужно сделать кронштейны. Тут лучше не рисковать и изготовить их из стали. Крепим кронштейны к раме при помощи хороших крепких саморезов, а лучше используя болты с гайками. Вот и все, после установки колес ваш прицеп будет практически готов. Вам останется только сделать для рамы настил. Тут нужен будет какой-то листовой материал, можно алюминий или сталь, также подойдет ДВП или что-то подобное. Можно использовать также тонкие доски, но с ними вес прицепа будет немалым.
На этом все,проект окончен. Надеюсь, самоделка вам понравилась и вы нашли для себя что-то новое. Удачи и творческих вдохновений, если надумаете повторить подобное. Не забывайте делиться своими наработками с нами!
Велосипед сам по себе является уникальным средством передвижения, но его малая грузоподъемность для многих велолюбителей иногда становится насущной проблемой. Однако сегодня на рынке можно найти множество дополнительных аксессуаров, облегчающих жизнь велосипедистам. Так, для перевозки груза тяжелее десяти килограммов можно приобрести отличного помощника – комфортный велоприцеп. Данное средство отлично подходит для поездок на дачу, рыбалку, в магазин или велопоход.
Стоит отметить, что отечественным велолюбителям вполне успешно удается и самостоятельно мастерить разнообразные тележки для перевозки грузов на велосипеде. Иногда велосипедисты решаются на такой шаг, чтобы сэкономить, а иногда чтобы удовлетворить свое желание – создать что-то собственными руками. Купить готовую конструкцию или смастерить ее самостоятельно – каждый должен решить для себя сам.
Рекомендуем ознакомиться:
Поскольку велоприцеп предназначен для перевозки тяжелых, но малогабаритных грузов, его конструкция должна отличаться максимальной прочностью. Но вместе с тем велоприцеп должен быть легким и маневренным. Также важно, чтобы в случае какой-либо поломки владелец данного приспособления мог самостоятельно устранить проблему, поэтому конструкция велосипедного прицепа должна быть незамысловатой и понятной простому человеку.
Грузовой велоприцеп может представлять собой как цельную, так и сборную конструкцию, дополнительно оснащенную чехлом из водонепроницаемого полипропилена. Данные устройства движутся относительно оси велосипеда, тем самым обеспечивая надежность и безопасность при езде по грунтовой проселочной дороге, даже с учетом полной загрузки прицепа.
Грузовые прицепы позволяют перевозить до 50 кг груза, а иногда и до 70 кг. Одна из самых грузоподъемных моделей – велоприцеп Y-Frame, в котором можно транспортировать до 90 кг, при этом сам он отличается легкостью и практичностью.
Неоспоримым достоинством грузовых прицепов для велосипедов является удобство во время длительных поездок. Это идеальный вариант для велопутешествий, поскольку имеется возможность взять с собой все необходимое.
Виды велоприцепов:
Три базовые составляющие велосипедного прицепа:
- Рама, которая в стандартном виде представляет собой конструкцию, состоящую из косых крепежных отвесов и выровненной оси для колес. Рама велосипедного прицепа обязательно должна отличаться прочностью и надежностью. Как правило, ее изготавливают из алюминиевого или стального профиля.
- Платформа, основная задача которой выдерживать нагрузку. Чаще всего ее изготавливают из пластика, МДФ или фанеры. При выборе прицепа следует сопоставлять материал, из которого выполнена платформа, с погодными и дорожными условиями, в которых будет эксплуатироваться устройство. Например, некоторый материал может размокать от излишней влаги.
- Система крепления прицепа к велосипеду, которая является одной из важнейших деталей велоприцепа. От качества выполнения данной составляющей зависит маневренность и функциональность всего устройства.
Сегодня на рынке представлено большое разнообразие моделей грузовых прицепов для велосипедов. Выбирая себе такого помощника, следует отдавать предпочтение уже проверенным и известным производителям. Грузовой прицеп может быть специального назначения (например, для перевозки доски для серфинга) или универсальным, некоторые модели могут трансформироваться в ручные тележки и т. д.
Одним из ярких представителей данного сегмента является прицеп фирмы Burley Travoy, на котором можно перевозить груз до 27 кг. К достоинствам данного прицепа можно отнести то, что он легко отстегивается от велосипеда и может выполнять функции магазинной тележки. К тому же прицеп легко складывается до размера чемодана, что упрощает его хранение.
Конструкция грузового прицепа достаточно проста и лаконична. Как правило, это короб из МДФ или фанеры, в который ничего кроме бортов выбранной высоты не монтируется.
Если вы решили все-таки создать грузовой прицеп своими руками, то для начала нужно подготовить материалы и создать чертежи. Благо сегодня в сети Интернет можно найти массу чертежей велоприцепов разного размера и конфигурации, и чтобы получилось устройство, достаточно следовать рекомендациям и тщательно подбирать размеры.
Выбирая материал для рамы, лучше отдавать предпочтение более легкому и прочному варианту — алюминий или титан, благодаря которым достигается максимальная жесткость всей конструкции. Для изготовления дна прицепа можно выбрать МДФ или толстую фанеру, но лучшим вариантом для дна грузового велоприцепа является прочная корзина.
Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему.)))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
В начале весеннего сезона, когда солнце начинает светить, а людей тянет в отпуск, решил я построить своими руками велоприцеп — собственный трейлер для велосипеда. Я прочитал много сравнительных описаний прицепа для того, чтобы найти лучшее решение, соответствующее моим потребностям.
Я намерен совершить путешествие вдоль реки летом, по крайней мере, из 3-х дней, с моими друзьями, и тащить на себе рюкзаки не очень практично. Идея с велосипедным прицепом, в котором вы можете легко перевозить палатки, матрац и любой груз, который Вы хотите, пришла ко мне.
Шаг 1. 1 или 2 колеса?
Я прочитал много тем на форумах о вопросе.
Поскольку дорога будет представлять собой одну колею на многие километры, одноколёсный трейлер показался мне лучшим решением.
Я обнаружил двух главных конструкторов велосипедных прицепов:
— Bob (http://www.bobgear.com/)
— Aevon (http://www.aevon-trailers.com/)
Эти конструкторы используют различные решения крепления. Прицепы Боба используют заднюю ось в качестве точки фиксации прицепа, в то время как, Aevon использует трубу рамы под сиденьем.
Я решил сделать прицеп максимально схожим с прицепом Aevon.
Шаг 2. Подбор материалов
Я купил:
— 8 метров 1 см квадратной стальной трубы (менее 1 кг на метр)
— 2 метра 2,2 см квадратной стальной трубы
— 0.5L блестящей черной краски
Из повторно использованных материалов:
— 2 рамы от «тяжелых» велосипедов
— 16″ колеса
— 1 передняя вилка от 16″ велосипеда с крылом
— 2 метра использованных круглых труб
— Стальные обрезки
Общая стоимость: 30 €
Шаг 3. Центральная осевая секция
Я сварил эту раму из 2,2 см труб квадратного сечения. Этот рама предназначена для укрепления прицепа на его дне, а также используется в качестве фаркопа прицепа, для крепления прицепа к задней части велосипеда. Он был разделен на 4 части:
Нижняя часть 78 см
— Передняя часть 44 см
— Первая часть фаркопа 35 см
— Вторая часть фаркопа 42 см
Шаг 4. Сцепное устройство
Этот этап является самым сложным. В самом деле, устройство должно быть достаточно прочным, чтобы выдерживать усилие в 12 килограммов багажа в условиях неровной дороги. Ни один из предлагаемых в сети вариантов меня не устраивал по причине недостаточной устойчивости велосипедного прицепа. Поэтому окончательное решение, принятое мной самостоятельно, состоит в следующем: из 2 х 4 см круглых труб сваренных перпендикулярно, образуется перемычка. Вертикальная часть оси — на стороне велосипеда и горизонтальная часть оси — на стороне прицепа.
На велосипеде из пластин сваривается конструкция для того, чтобы закрепить вертикальную ось. Эта часть крепится к подседельной трубе, используя 2 П-образных болта. Чтобы эта конструкция плотнее прилегала к подседельной трубе, на ней сделаны специальные выемки, которые плотно охватывают подседельную трубу.
На стороне прицепа, две просверленные пластины из железа, были приварены на удлинителе фаркопа для получения горизонтальной оси.
Шаг 5. Разъемный фаркоп
Для того чтобы было легко хранить прицеп, удлинитель фаркопа должен быть съемный. Он был отрезан в 10 см от прицепа. Связь между 2 частями удлинителя фаркопа осуществляется с помощью трубы квадратного сечения большего размера, надетой на разрезанные части фаркопа. Винт осуществляет взаимную блокировку частей фаркопа и внешней трубы квадратного сечения.
Шаг 6. Корзина прицепа
2 рамы были построены из 1 см квадратной трубы из стали:
76 см х 40 см нижняя рама
— 112 см х 40 см верхняя рама
Обе рамки связаны:
— 2 х 40 см перемычками на передней стороне прицепа
— 2 х 25 см перемычками на задней стороне прицепа
В результате корзина была приварена к 2 см квадратной трубе центральной оси прицепа.
В нижней части корзина, 2 секции по 38 см были приварены в целях консолидации прицепа.
С обеих сторон, 2 круглых трубы были приварены на прицепе, чтобы предотвратить падение сумок из прицепа.
Когда все части были сварены, я всё зачистил и покрасил её в блестящий черный.
Шаг 7. Испытания
Я испытал этот велоприцеп изготовленный своими руками, на небольшом пробеге около 50 км. Я загрузил в прицеп вместе с рюкзаком палатку и спальный мешок и поехал по пыльным тропинкам. Велосипедный прицеп отличался хорошим поведением, следовал после велосипеда по его следам во время поворота. Я не чувствовал нагрузки, это было очень легко для буксировки. Я куплю большого объема водонепроницаемый мешок, чтобы положить в него. Следующим шагом является использование велоприцепа в деле для которого он был разработан: автономное путешествие на несколько дней.
В тему самодельной велосипедной техники — . Любителям творчества — создание велосипеда своими руками.
Самодельные велоприцепы. Виды прицепов для велосипеда
Мне, как любителю дальних поездок с ночевками очень часто не хватало места, чтобы разместить всю нужную поклажу и уже через несколько недель, после покупки велосипеда Motor Vernor XC , взялся за создание прицепа . Поначалу это была прицепная версия прицепа сзади велосипеда , но сделав первый образец и испытав его пару раз на небольших расстояниях, я прекратил работу в этом направлении, а в начале прошлого сезона взялся за создание бокового прицепа .
Во многом решающим стало то, что прицеп был задуман и для перевозки собаки тоже. Путь до реки Чусовая в 50 км для охотничьей собаки растягивался на все 100 и больше километров. Под конец пути на собаку было жалко смотреть…, а через 2-3 дня предстояла обратная дорога. В интернете позаимствовал интересную идею такого бокового прицепа . Сущность этой идеи состояла в соединении только в нижней точке, что позволяло велосипеду и прицепу на неровностях держать центр тяжести независимо друг от друга. Основание для рамы взято от сиденья старого автомобиля, колесо и вилка от подросткового велосипеда. Из долгих поисков — как соединить Motor Vernor XC с прицепом — выбран такой.
Конструкция изначально создавалась в складывающемся варианте, чтобы предотвратить неприятные моменты на очень узких участках пути (в моих случаях иногда бывает и такое).
Но так получилось, что по настоящему прицепом воспользоваться не удалось и на реку Чусовая (расстояние в 50 км в одну сторону) я не сумел съездить на велосипеде Motor Vernor XC (были две небольшие поездки на расстояние около 10 км). Определяющим стал момент категорического не согласия собаки с таким транспортным средством передвижения. Как не бился, так и не смог заставить пса сидеть при движении велосипеда . А время идет и впереди сезон 2014. Что будет — посмотрим летом…
Простой прицеп для велосипеда можно сделать своими руками из дерева, пластиковых труб или металла. В первых двух случаях легко обойтись без сварки, а металлическая модель подойдет для одноколесного велоприцепа.
Как сделать прицеп для велосипеда из дерева
Деревянный прицеп лучше всего подойдет для детских велосипедов. Он не выдерживает больших нагрузок, но 20 кг для перевозки небольших грузов вполне достаточно.
Необходимые для изготовления материалы
- Два колеса (10 дюймов),
- Панель фанеры (4х4 фута),
- Тонкая доска и пластик,
- Доски 2х4 (8 футов длиной),
- Клей,
- Шпаклевка,
- Краска нескольких цветов,
- Квадратная стальная труба,
- Труба ПВХ,
- Крепежные инструменты,
- Дрель,
- Циркулярная пила
- Отвертка,
- Другой рабочий инструмент и мелкие приспособления.
Инструкция по изготовлению
Боковые панели и пол
Боковые панели велосипедного прицепа и днище вырезаются из листов фанеры. Стенки должны иметь полукруглую форму. Панель пола имеет 15 дюймов в ширину и такую же длину, как боковые панели (31 дюйм).
После резки все три детали скрепляются с помощью шурупов — отверстия в них просверливаются заранее, дрелью меньшего диаметра. Поверхность основы прицепа грунтуется белой краской.
Укрепление основы
Крепление будет испытывать большую часть нагрузки. Если правильно собрать «скелет», прицеп не будет деформироваться. Чтобы укрепить прицеп, на передней панели, в верхней и нижней части помещаются два длинных куска доски (14 дюймов). Такая же доска крепится к днищу на противоположной стороне. Две длинных доски по бокам завершают «скелет».
Крепятся доски тремя винтами к полу и боковой панели.
Крыша
Крыша прицепа должны быть сделана из гибкого материала. Подойдет тонкая доска, пластиковая панель и (идеально) большой постер-рамка.Длина панели для крыши — 14,75 х 36 дюймов. Нужно вырезать ее с помощью острого ножа. После этого на панель наносится грунтовочная краска и крыша крепится на прицеп. Уголки от рамки выкрашиваются в нужный цвет. Они прикрепляются к крыше с помощью саморезов. Расстояние между каждым — 6-8 дюймов.
Колеса и ось
На днище прицепа делается отметка: где будет размещаться ось. Из фанеры вырезаются два отрезка 15 дюймов в длину. Один делится пополам (примерно 2,5 дюйма в ширину). Отрезки поменьше крепятся к днищу прицепа с помощью шурупов по обеим сторонам от оси. Сверху крепится отрезок большей ширины. В качестве подкладок между колесными подшипниками и кузовом будет использован кусок трубы ПВХ. Колеса на оси удерживаются с помощью хомутов.
Дверца и другие элементы
В крыше прицепа вырезается отверстие для двери. По бокам оставляются отверстия 2 дюйма. Из оставшегося куска нужно сделать передний бампер. Он держится на крыше с помощью клея. Пока клей сохнет — укрепляется клейкой лентой. Когда бампер высох, на него наносится слой краски.
Дверца сделана из куска пластика. Вырезается панель нужной длины и ширины и крепится к крыше на шурупы. После этого дверца окрашивается той же краской, что и прицеп.
Дополнительный декор
Можно дополнительно украсить прицеп: прокрасить нижнюю часть краской, которой окрашены уголки и бампер. Это легко сделать, используя полоски клейкой ленты. Закрываться дверца прицепа будет с помощью защелки-ремня. С одной стороны он держится с помощью винта, с другой — крепится крючок, который набрасывается на винт.
Для безопасности к прицепу крепится полоса светоотражающего материала.
Можно также добавить подсветку. Аккумулятор на 7 ампер, провод с предохранителем и все провода размещаются под дверью вагончика.
Крепление
Чтобы прицеп был прицепом — следовал за транспортным средством — к нему монтируется кусок стальной трубы (крепится на саморезы к скобам). К трубе присоединяется пружинная ось.
Прицеп готов отправиться в дальнее путешествие вместе со своим велосипедом.
Как сделать велосипедный прицеп из пластиковых труб
Преимуществом прицепа для велосипеда из ПВХ труб является его большая прочность, чем у варианта из ДСП. Также пластиковым трубам не страшен дождь и повышенная влажность в гараже.
Прототип
К недостаткам можно отнести сравнительную дороговизну материалов, необходимость наличия паяльника для пайки пластмассовых труб и умение пользоваться данным инструментом.
В ближайшем веломагазине нужно купить:
- Два колеса размером 20 дюймов,
- Крепеж под сиденье.
Раму свариваем с помощью паяльника для ПВХ труб, можно взять его напрокат. В качестве дна используем куски от сетчатого забора, предварительно выкрасив их в белый цвет.
Крепления для колес сделаем из оцинкованного металла и прикрепим их с помощью винтов и гаек.
Одноколесный прицеп для велосипеда своими руками
Прицеп с одним колесом более маневренный, но, в свою очередь, требует более прочной конструкции. Без самостоятельной сварки такую «коляску» не сделать.
Прототипом стал прицеп BOB Ibex, у которого весьма неплохая конструкция, в частности запатентованный метод крепления, но цена не очень низкая, поэтому было решено сделать повозку своими руками.
Детали и материалы
Сборку самодельного прицепа для велосипеда начнём с поиска основных компонентов. И исходя из найденных деталей потом уже разработаем план дальнейших действий.
Колеса
Сначала я думал установить 20-ти дюймовое BMX колесо, но в итоге использовал колёса 16″, как и в оригинальных прицепах BOB. У меня было несколько старых детских велосипедов с колёсами 16 дюймов, но я всё-таки решил купить новое колесо.
Амортизатор
Я приобрёл на ebay задний механический велосипедный амортизатор за 13 долларов (с учётом доставки). Пневматический амортизатор гораздо лучше, но он существенно дороже. В местном хозяйственном магазине купил 1/2″ болты и нейлоновые прокладки.
Поворотный кронштейн и задний треугольник
В качестве поворотного кронштейна для заднего колеса я использовал старую BMX вилку. Как шарнир выступила стальная велосипедная втулка, которую я недорого приобрёл в местном веломагазине. Ещё одна вилка понадобилась для сооружения вертикальной части заднего треугольника.
Рама изготовлена из 1/2 дюймовой тонкостенной металлической трубки для проводов. Каждая трубка длиной 10 дюймов обошлась в 2 доллара. Мне потребовалось четыре трубки. Перед сваркой обязательно зашлифуйте оцинкованное покрытие с помощью лепесткового круга.
Другие компоненты
Мне пригодились стальные пластины (1/4″ и 1/8″), уголки и швеллер, которые остались от предыдущих проектов. Старые спицы выступили в роли стопорных штифтов. Кроме того нам нужна тонкостенная металлическая трубка толщиной один дюйм.
Быстросъёмная ось BOB
Она лежит в основе запатентованного BOB метода крепления прицепа. Возможно крепление можно было изготовить самостоятельно, но всё же лучше приобрести уже готовое крепление, так как с ним точно не должно возникнуть проблем. Я заказал быстросъёмную ось на Amazon за 26 долларов. Также доступна другая версия быстросъёмной оси для велосипедов со сплошной задней осью.
Инструменты
Основные инструменты, которые нам понадобятся для сборки самодельного прицепа для велосипеда:
- 4-дюймовая угловая шлифовальная машина с отрезным, шлифовальным и лепестковым кругами;
- Круглые и плоские металлические напильники;
- Труборезка для резки тонкостенной металлической трубки для проводов (также использовался шлифовальный диск);
- Гибочная машина для тонкостенной металлической трубки для проводов (у меня была только для 3/4″, но она подошла и для 1/2″);
- Сверлильный станок и ручная дрель;
- Настольный шлифовальный станок и дискообразная проволочная щётка;
- Механизм подачи проволоки или аппарат сварки в среде инертного газа;
- Ажурная пила с лезвиями для резки металла;
- Разметочные инструменты, резцы, пробойники;
Конструкции поворотного кронштейна и заднего треугольника
Так как BMX вилка предназначена для колёс 20″, а я использовал 16-ти дюймовое колесо, то в запасе осталось несколько лишних дюймов, которые можно было использовать для своих целей — прикрепить амортизатор.
К верхней части вилки я приварил кусок швеллера (также можно использовать уголок), к которому в свою очередь прикрепил амортизатор. Крепления для амортизатора размером 1,5″ х 1,5″ (или 1,25″ х 1,25″) я вырезал из двух стальных уголков.
Я вырезал ещё два крепления для амортизатора для верхней части и сделал макет заднего треугольника. Вторая велосипедная вилка послужила в качестве вертикальных опор заднего треугольника. В качестве точки опоры в вилке для поворотного кронштейна я использовал стальную втулку. С помощью стального уголка я наметил требуемую длину вертикальной вилки после обрезки. Также стальной уголок понадобился, чтобы присоединить крепление амортизатора к вертикальным опорам вилки.
Обрезаем шток вилки и прикрепляем закругленный паз к стальной втулке. Так как диаметр вилки превышал диаметр втулки, то придется немного поработать молотком со штоком вилки, чтобы подогнать размер паза под размеры втулки.
Приварите швеллер к поворотному кронштейну вилки, а нижнюю часть крепления припаяйте к швеллеру.
Приварите стальную втулку к поворотному кронштейну трубки вилки. Сначала нужно снять ось и подшипники.
Приварите стальной уголок к верхним частям отрезанных ног вилки. Приварите верх крепления амортизатора к уголку. Затем зашлифуйте края.
Наконец, к ногам вилки привинтите болтами стальную ось втулки. Прикрепите амортизатор с помощью 1/2″ болта и нейлоновых прокладок к верху и низу крепления.
Дропауты вилки прицепа
Если следовать терминологии BOB, то часть прицепа, которая присоединяется к задней оси велосипеда, следует называть вилкой. Чтобы приступить к этой часть проекта, мне пришлось подождать пока придёт с Amazon ось с эксцентриковым креплением. Контакт дропаута со специальной эксцентриковой системой крепления BOB позволяет прицепу поворачиваться вверх и вниз вокруг задней оси велосипеда. Необходимо установить ось на велосипед, проверить зазоры, а также измерить диаметр и ширину дропаутов.
Изготовление начинаем с эскиза дропаута, сделанного с фото из интернета. Используя размеры, упомянутые выше, я изготовил бумажный шаблон. Чтобы вырезать два дропаута, используем подручную стальную пластину толщиной 1/4 дюйма. Для вырезки дропаутов понадобится круглая старая пластина с большим отверстием посередине. По размерам она должна приблизительно соответствовать размерам шаблона.
С помощью ажурной пилы с лезвиями для резки металла отрезаем большой кусок от пластины и затем просверливаем отверстие для дропаута диаметром в 9/16 дюймов. Если пластина толще гнезда на эксцентриковом крепление, то придется её немного сточить в точке соединения, чтобы она смогла войти в гнездо.
Затем просверливаем в пластинах два маленьких отверстия, чтобы их можно было скрепить вместе с помощью маленьких винтов. Потом опять шлифуем их, чтобы они максимально соответствовали друг другу. Одно из отверстий будет использоваться для удержания на месте стопорного штифта с помощью большого приваренного обрезка стального гвоздя.
Стопорный штифт, изготовленный из спицы из нержавеющей стали, препятствует выскакиванию дропаута из эксцентрикового крепления. Как просверлить маленькие отверстия через ножки дропаута смотрите на эскизе и фотографии. Спица вставляется в отверстия, сгибается под острым углом, а затем проводится позади болта и выводится выше.
Вилка прицепа
Вилка позволяет прицепу передвигаться в боковом направлении.
Эта шарнирная труба была изготовлена с использованием однодюймовой тонкостенной металлической трубки длиной 10 дюймов и приваренных сверху и снизу шайб размером 5/16″ х 1 1/4″.
Шайбы скрепляются вместе стержнем 5/16 дюймов с гайками, которые выступают в роли опорной точки данной конструкции. Шайбы нужно приварить к трубке и отшлифовать. С одной стороны стержня использовалась колпачковая гайка. Перед сваркой обязательно зашлифуйте оцинкованное покрытие трубы с помощью лепесткового круга.
Рама для вилки прицепа изготовлена из тонкостенных металлических трубок 1/2″, которые сгибались с помощью гибочной машины. Перед тем, как приварить раму к дропаутам, она была отшлифована с помощью 4-дюймового шлифовального круга. Две нижних трубы рамы были сначала приварены к дропаутам, а потом и к шарнирной трубе. Аналогично были приварены и две верхние трубы. Чтобы облегчить вращение прицепа, сверху и снизу шарнирной трубы были помещены нейлоновые прокладки.
Рама прицепа
Рама прицепа была изготовлена из 1/2 дюймовой тонкостенной металлической трубки.
Изготовление рамы начинается с двух отрезков верхней и нижней части каркаса. Так как создать в передней части прицепа ровный полукруг большого радиуса, как у прицепов BOB, довольно сложно, то можно ограничиться маленьким радиусом изгиба и короткими прямыми перемычками между верхней и нижней частями каркаса. На данном этапе не обращаем внимания на общую длину труб — главное, чтобы верхняя и нижняя части каркаса точно соответствовали друг другу.
Сборку рамы начинаем с эскиза. По нему изготовляем макеты, по которым и соберем раму в металле.
Вырезаем опорные пластины из 1/8 дюймовой стали и привариваем их спереди к верху и низу каркаса под углом, как на макете. Опорные пластины крепились к верхней и нижней части шарнирной трубы, таким образом определив расположение нижней и верхней передней части каркаса рамы.
Затем с каждой стороны я приварил вертикальные стойки между нижними и верхними трубами.
Трубчатый каркас для рамы велоприцепа
Чтобы определить желаемую длину каркаса, придется в очередной раз сделать макет. Свариваем верхнюю поперечную часть, обрезал боковые рельсы до нужной длины и приварил вертикальные стойки сзади.
Диагональные перегородки с каждой стороны необходимы для усиления жесткости рамы. Также можно взять большие стальные гвозди, обрезать их и приварить в отверстия в нижней части диагональных перегородок, чтобы в местах соединения они работали в качестве пружинного амортизатора.
Низ рамы
Дно рамы изготовлено из специальной металлической сетки, которую можно купить в строительном магазине. Разве что будет сложно найти достаточно большой лист, чтобы один лист смог полностью покрыть дно рамы. Можно воспользоваться старой садовой тележкой. Вырезаем из тележки металлическую сетку и очистим её в нескольких местах от ржавчины.
Прежде, чем определиться с окончательным размером металлической сетки, привариваем вертикальную часть заднего треугольника к задней части каркаса. Затем обрежем металлическую сетку вокруг опор вилки и припаяем сваркой металлическую сетку к нижней части каркаса. Далее нужно зашлифовать все острые и грубые края сетки.
Покраска самодельного прицепа
Теперь всё готово. Можно приступать к покраске нашего самодельного велоприцепа.
После покраски
Наконец самодельный прицеп покрашен и смотрится весьма неплохо. Рекомендуем использовать краску Rustoleum Hammered Bronze, которая придаёт металлу эффект ковки, улучшая внешний вид сварных швов. Но, если красить при температуре больше 30 °C, то данный эффект никак не проявится.
Тем не менее, самодельный прицеп для велосипеда приобрёл красивый металлический бронзовый окрас. Окончательный вес самодельного велосипедного прицепа составил 10 кг. Последнее, что требуется сделать, это изготовить ременное крепление для стопорных штифтов, чтобы они не потерялись во время поездки.
Последние штрихи
Страховочное крепление для стопорных штифтов
Нужно изготовить узкие полоски из велосипедных камер. Один конец прокалываем с помощью стопорного штифта, а другой с помощью болта, который затем закрепляем в отверстие рядом с дропаутом вилки.
Это гарантирует, что стопорный штифт не потеряется, если он выскочит и будет всегда под рукой во время подсоединения прицепа.
Обивка верхней трубки
В качестве обивки по периметру верхней трубки используем пеноматериал (двумя 6-дюймовыми отрезками, каждый стоимостью 0,97 доллара). Для закрепления пены потребуется несколько пластиковых хомутиков. Обивка защищает краску от крупных предметов, которые могут выглядывать из корзины, а также снижает сопротивление скольжению, когда большие предметы привязаны ремнями к верхней трубе.
Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему.)))
Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.
Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.
Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).
Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь». Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.
Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.
Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!
Этот проект был сделан за 30 долларов, используя в основном найденные детали. Если бы мне пришлось покупать всё, что я использовал, это будет стоить около 60.
Шаг 1: Колесная база
Самая трудная часть создания самодельного прицепа для велосипеда это сделать колесную базу. Это та часть, которая держит два колеса вместе, на чём вы можете построить остальную часть прицепа.
Должен признаться, я не строил этот узел, я получил его от полуразложившегося, разбитого прицепа.
Шаг 2: Создание платформа Часть 1
После того как вы подобрали колёсную базу для своего самодельного прицепа для велосипеда, вам понадобится:
— 3 штуки досок 30″ х 2″
— 6 длинных винтов
— Дрель
— Сверла для металла.
Как только вы соберёте всё, просверлите отверстия в колесной базе — 6 отверстий для монтирования досок.
Шаг 3: Создание Платформа Часть 2
Когда у вас есть просверленные отверстия, монтируйте доски на колёсную базу.
Шаг 4: Сцепное устройство для прицепа Часть 1
Когда у вас есть платформа, пора сделать сцепное устройство для прицепа велосипеда. Я сделал вариацию этой идеи и использовал муфту со штуцером воздушного шланга. У меня уже было приспособление, прикрепленное к моему велосипеду, так что это облегчило мне работу. В качестве тяги на прицепе, я использовал трубку для монтажа электропроводки.
Чтобы сделать эту часть, которая крепится к вашему велосипеду, взгляните на этот Instructable:
Для этого шага я использовал:
— 10 футов 1/2″ алюминиевой трубы
— Муфта воздушного шланга со щтуцером
— 6 дюймов армированной ПВХ трубки.
— 2 хомута
Шаг 5: Сцепное устройство для прицепа Часть 2
Во-первых, я отрезал шланг по размеру и вставил воздушный штуцер в шланг на одном конце. Другой конец трубки ПВХ я надел на трубу тяги прицепа велосипеда.
Сделать это довольно тяжело, попробуйте смазать трубку чем-нибудь.
После того как я собрал всё вместе, я погрел сцепное устройство тепловой пушкой, чтобы запечатать трубку.
Смотрите последний снимок сцепного устройства для самодельного прицепа для велосипеда.
Шаг 6: Сцепное устройство для прицепа Часть 3
Как только вы сделали сцепное устройство для прицепа, можно согнуть трубу. Есть специальные инструменты для этого, но они стоят около 30 баксов, и я не хочу покупать их, чтобы использовать только один раз.
Поэтому я использовал бочку! Вам надо придать своего рода S форму трубе, идущей от платформы прицепа к сцепному устройству.
Но если у вас есть деньги или можете взять напрокат, я настоятельно рекомендую использовать трубогиб.
Шаг 7: Установка трубы сцепного устройства на платформе самодельного прицепа для велосипеда
После того, как труба сцепного устройства согнута, надо прикрепить её к основанию самодельного прицепа для велосипеда. Я использовал несколько U скобок и несколько винтов, чтобы прикрепить её на дно прицепа.
Труба была немного длинновата, я отрезал лишние Dremel.
Шаг 8: Монтаж платформы на самодельный прицеп для велосипеда
В этот момент основная часть прицепа для велосипеда готова. Сейчас вы сами можете решить, что вам делать – корзину или плоскую платформу.
Я решил сделать плоскую, из отходов древесины, и сделал размером 30 х 18 дюймов.
Шаг 9: Покраска
Вы могли бы остановиться на этом, но до чего же скучный будет ваш коричневой самодельный прицеп для велосипеда. Я покрасил платформу оранжевой и серебристой краской в абстрактном стиле.
Шаг 10: Тест самодельного прицепа для велосипеда
Настало время проверить самодельный прицеп для велосипеда!
Право, когда я услышал, что кто-то крикнул мне вслед «Я тоже такой хочу!» – это была лучшая оценка нового проекта!
Чтобы проверить прочность самодельного прицепа для велосипеда, я посадил на платформу человека и проехал круг, чтобы проверить его. И я понял, что моё устройство не является достаточно жесткой конструкцией.
Если у вас есть идеи по улучшению, пожалуйста, комментируйте! Надеюсь, ваш самодельный прицеп для велосипеда будет лучше моего! Показывайте свои проекты!
Источники:
https://crast.ru/instrumenty/telezhka-na-velosipednyh-kolesah-svoimi-rukami
https://game-raft.ru/izdeliya-iz-bisera/telezhka-iz-velosipednyh-koles-svoimi-rukami.html
https://grozagym.ru/velopricep-gruzovoi-svoimi-rukami-s-profelya-kvadratnogo-velopricep-svoimi.html
http://rupinpong.ru/sovety/samodelnye-velopricepy-vidy-pricepov-dlya-velosipeda-stykovka-s-velosipedom.html
