3 Велосипед с двигателем от мотоблока
4 Двигатель от бензопилы на велосипед своими руками

Самодельный мотокультиватор: изучаем развернуто

Высокие цены и низкое качество некоторых представителей сельхозтехники вынуждают народных умельцев изготавливать самодельные культиваторы. Преимущества этого метода более чем очевидны – значительная экономия и возможность сделать конструкцию под свои потребности. Ниже рассмотрим основные тонкости создания устройства из подручных материалов.

Необходимые материалы

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

  • двигатель;
  • трансмиссия;
  • блок управления;
  • ходоуменьшитель (редуктор);
  • система агрегатирования.

Самодельный мотоблок своими руками

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

  • зубчатая (стандартная трансмиссия трактора);
  • зубчато-червячная;
  • ремнево-зубчато-цепная;
  • гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Как сделать мотоблок своими руками

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Простейший вариант — самодельный культиватор Торнадо

Изготовление ручного культиватора своими руками, по мнению народных умельцев, простой процесс, который под силу даже дилетанту. Несомненная польза от такого приобретения станет очевидной в первые же дни использования на огороде. Ведь культивация – непременный этап ухода за посевами, без которого нельзя обойтись даже при выращивании кустов и деревьев.

На начальном этапе рыхление и прополка помогают сохранить произведенные посевы, сэкономить на поливе, избежать размножения сорняков и вредителей.

Советы и инструкции по выбору модели простейшего устройства можно посмотреть здесь:

А если предметом предпочтения стала именно модель Торнадо, то вот видеоролик от автора одной из вариаций:

Самодельный ручной культиватор Торнадо требует всего трех частей для изготовления устройства:

  1. Рабочая часть – основная составляющая устройства, которая определяет легкость применения и надежность в выполнении процессов. Визуально она выглядит, как стальные прутья, закрученные по спирали, и надежно закрепленные на центральной оси. Как только центральная часть проворачивается в почве в любом направлении, она наматывает на себя сорняк, глубоко сидящий в земле и извлекает его наружу. Особенное удобство состоит в извлечении сорного растения целиком, вместе с корнем, из которого оно потенциально способно продолжить свой рост.
  2. Черенок используется, как деталь, на которую производится прикрепление остальных частей устройства. Советы опытных огородников рекомендуют не особенно заморачиваться с поисками подходящей детали. Обычно ее просто приобретают на рынке или в супермаркете. Для этой цели идеально подходит черенок для вил или лопаты – он уже гладко обструган и сделан из достаточно прочного дерева. Нужно только заранее подсчитать, какая длина деревяшки будет оптимальной для изготовления и применения Торнадо.
  3. Ручка. Способ изготовления и крепления ручки, выполняющей роль своеобразного рычага, можно встретить разный. Предлагаются варианты из пластиковой трубы, закрепленной на черенке от лопаты с помощью скотча, есть советы крепления боле прочного рычага с помощью саморезов, а трубы использовать из металла. Примерная длина этой детали варьируется в 50-60 см, но если работать культиватором будет один человек, он может просто ориентироваться на собственное удобство.

Чертеж самодельного культиватора Торнадо:

Чертеж Торнадо

Самая важная часть – рабочая. Для нее рекомендуют использовать пружинистую сталь, которая сгибается петлями и в таком виде крепится к черенковой части будущего инструмента. Параметры петли определяются привычным расстояние в междурядьях – они должны быть уже, чтобы не повреждать культурные растения. Если заточить напильником острые края, простое приспособление будет работать идеально.

Культиватор Торнадо

Мастерами разработаны самые разные варианты изготовления Торнадо. Это могут быть старые вилы, с зубьями, изогнутыми в разные стороны, что легко проделать с помощью простого молотка.

Лента из пружинистой стали потребует немного больше времени и труда, в итоге должен получиться своеобразный конус с острым и растянутым концом. Для того чтобы работать было удобно, можно предусмотреть достаточно прочное соединение всех деталей и антискользящие накладки на ручке. Хотя в последнем случае обойтись без лишних сложностей помогают простые рабочие перчатки.

Если квалификации у будущего конструктора недостаточно, на этом видео он может посмотреть готовые чертежи самодельного культиватора, которые облегчат ему работу на начальном этапе:

Из каких элементов состоит самодельный агрегат?

Чтобы сделать мотокультиватор своими руками, требуется изучить конструкцию любого агрегата, предлагаемого на продажу. Именно «магазинный вариант» и должен стать своеобразным макетом, на который необходимо ориентироваться при сборке самоделки. Самодельная конструкция должна состоять из таких элементов:

Мотокультиватор своими руками

  • Мотора внутреннего сгорания или электрического двигателя. Электропривод можно позаимствовать у старого промышленного компрессора или системы вентиляции. В качестве мотора внутреннего сгорания оптимально подойдет двигатель от мопеда. Нередки случаи, когда самодельный мотокультиватор собирался на основе бензопилы. В любом случае потребуется позаботиться об эффективной системе охлаждения, чтобы мотор не перегревался;
  • Редуктора – обязательная деталь любого сельскохозяйственного агрегата. Высокая скорость, которая наблюдается на валу, оказывается слишком высокой для небольшого мотора, поэтому понижающий редуктор поможет уменьшить обороты и нарастить усилие на рабочем валу;
  • Ручек для управления агрегатом. Они служат органами для удерживания культиватора. Также на рукоятках нужно расположить рычаги переключения скорости и муфты. В любом случае устройство должно получиться максимально комфортным.

Подыскав все эти элементы, можно приступать к сборке. Чтобы допустить как можно меньше ошибок, советуем подготовить приблизительные чертеж, в котором нужно указать последовательность подключения каждого из узлов.

Чертежи самодельных мотоблоков

Схема мотоблока своими руками: редуктор

Схема мотоблока своими руками на базе мотоцикла Минск

Схема мотоблока на базе мотоцикла Минск

Чертеж мотоблока своими руками на базе мотоцикла Восход-3М

Чертеж мотоблока на базе мотоцикла Восход-3М

Детальный чертеж мотоблока своими руками на базе мотороллера

Чертеж мотоблока на базе мотороллера

Культиватор из велосипеда

Современная промышленность выпускает много вариантов мотоблоков и мотокультиваторов, однако далеко не каждому дачнику они по карману. Это не беда, потому что создать мотокультиватор своими руками тоже не очень сложно, особенно, если под руками имеются подходящие запчасти. Для изготовления такой нужной в хозяйстве вещи рекомендуют использовать, например, старый велосипед, на котором точно никто не будет кататься, а ремонт – уже безнадежное предприятие.

Создатели мотокультиватора из старого велосипеда уверены, что такое приспособление способно решить множество проблем не только на стандартных шести сотках, но и на довольно значительном пространстве. Для этого достаточно развернуть раму вниз концом для прикрепления сиденья, и приварить ручки к тем окончаниям, на которых крепились педали. Таким образом получается прекрасная замена той конструкции, которую сооружают из черенка и ручки. Останется только прикрепить основной инструмент, который можно сделать по тому же принципу, что и для ручного культиватора Торнадо.

С инструментами в этом случае будет посложней – потребуется болгарка и сварочный аппарат, а все остальное – молоток и набор ключей у настоящего дачника всегда имеется в хозяйстве.

Подробные инструкции можно посмотреть на видео:

Во втором видеоролике – даже устройство, позволяющее окучивать растения:

Примерные чертежи от автора на фото:

Самодельный культиватор своими руками - умельцу все по плечу

Прикрепленное колесо значительно уменьшает тяжесть работы и ее многочасовое использование:

Культиватор из велосипеда

Колеса на культиватор– тоже не проблема, они уже есть под рукой, снятые со старого велосипеда. Рациональное зерно в использовании такого приспособления – не только в значительной экономии средств на приобретение заводского устройства. На даче дорогую машинку не оставить, а в городской квартире для ее хранения попросту нету места. Несомненное удобство самодельного устройства – в ее спокойном хранении в зимнее время на участке.

Культиватор своими руками с электроприводом

культиватор с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

самодельный культиватор с электродвигателем

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

редуктор мотокультиватора

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля.
Мотокультиватор с двигателем от мопеда.

Чертеж устройства представлен на иллюстрации:

двигатель от мопеда на самодельном мотокультиваторе

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый.
Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда – видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Инструменты для сборки

Сборка технических узлов своими руками потребует специальных навыков и понимания основ машиностроения. Потребуется специальное оборудование:

  • сварочный аппарат;
  • угловая шлифовальная машинка;
  • дрель;
  • набора ключей;
  • отвертки.

Кроме прочего необходимы болты, гайки и шурупы, чтобы крепить приспособления на каркас будущего мотоблока.

Зубчатый ручной культиватор

Для изготовления зубчатого культиватора потребуется больше сил и навыков, однако при большом желании сделать его тоже довольно просто, имел стальные блины и цапфу, а также зубья и ось.

Стальные блины надеваются на ось определенного диаметра (необходимо заранее произвести расчеты по тяжести и совместимости веса того и другого. В блинах уже должны иметься отверстия, в которые вставляются зубья из стальных прутьев или пружинистой стали. Они закрепляются заклепками, которые впоследствии раззвенковываются.

Хотя это – далеко не единственный вариант из всего, что придумано сообразительными дачниками.

Зубчатый культиватор - чертежиЗубчатый культиватор

Изготовление мотоблока

Как собрать мотоблок своими руками

Приступаем к изготовлению мотоблока:

  1. Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
  2. Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
  3. Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
  4. Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
  5. Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
  6. Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
  7. Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
  8. Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Дисковый роторный культиватор

В отличие от остальных самоделок, роторный культиватор соорудить не так уж просто. Хотя его преимущества несомненны, потому что это полифункциональное устройство, которым можно проводить боронование, выравнивать им землю, разбивая крупные комья и еще с десяток других функций.

Для изготовления дискового культиватора потребуются выпуклые диски, надетые на две оси. Чтобы понять принцип сборки и работы нужно посмотреть видео.

Множество людей, рассказывающих, как сделать культиватор для мотоблока своими руками, говорят о том, что это достаточно сложный процесс для того, чтобы приниматься за это тем, кто не умеет работать со станками, инструментами и сваркой. Зато советов о том, как выбрать его в магазине есть предостаточно советов.

Подборка видео



Электрокультиватор из мясорубки

Распространенная практика изготовления ручных культиваторов приобрела настолько широкую практику, что сейчас делают даже самостоятельно электрокультиваторы из двигателя от электрической мясорубки. Устройство настолько функционально, что может даже передвигаться самостоятельно, а по производительности они не уступают продукции знаменитой продукции ЛопЛош, знаменитого российского производителя. Люди ухитряются даже разместить пусковую кнопку на ручке, если работа осуществляется в ручном режиме.

Схема устройства электрокультиватора:

Самодельный культиватор своими руками - умельцу все по плечу

Инструменты нужны примерно те же, достаточно сварки, молотка и плоскогубцев, набора ключей. Так что если в распоряжении имеются необходимые детали – двигатель, уголки и трубки, велосипедные колеса, винт и лом и собственно электродвигатель.

Для такого мотокультиватора понадобится ходоуменьшитель, чтобы можно было уменьшать обороты мотора и работать на оптимальном режиме — его также вполне по силам сделать своими руками. Все зависит от того, какой тип устройства будет выбран.

Самодельный электрокультиватор

Можно сделать культиватор из триммера, использовать мотор из электрической дрели, и по отзывам дачников, они просто не уступают агрегатам, изготовленным на МТЗ или на заводе. Положительные отзывы получены и от использования запчастей от Реверс Т-40.

Если как следует взяться за процесс и обладать определенными навыками, можно делать отличные варианты, как, например, здесь:

Для тех, кто хочет самореализоваться, дать простор фантазии и творчеству, использовать уже ненужные детали в новой плоскости и сэкономит на этом, оптимальный вариант – позаимствовать уже накопленный опыт и послушать советы.

Практическая смекалка нашего народа не дает усомниться в успешности любого начинания, которое облегчит труд и позволит значительно сэкономить средства. Ведь профессиональные агрегаты не так уж и необходимы на маленьком дачном участке.

Варианты тюнинга мотоблока своими руками

Многое меняется в жизни. Раньше мотоблоки были лишь у немногих, а теперь они становятся неотъемлемой частью дачных хозяйств. Но мотоблок не всегда способен обработать землю так, как требуется владельцу. Значительно увеличить возможности мотоблока позволит адаптер. Собрать его можно своими руками. Дальше будет описан этот процесс.

Для начала надо запастись следующими предметами:

  • дрелью,
  • молотком,
  • напильником,
  • стальным листом,
  • угольником,
  • профильной трубой,
  • тачкой,
  • электроножовкой,
  • болтом,
  • гайкой,
  • а также, естественно – самим мотоблоком.

Что можно сделать из двигателя от мотоблока

Самоделка с двигателем от мотоблока может существенно сэкономить семейный бюджет, а также облегчить различные работы на участке.

Из мотоблока можно сделать следующие изобретения:

  • Транспортные средства (мини-трактор, вездеход, квадроцикл, мотоцикл, снегоход, мотобуксировщик)
  • Стационарное оборудование (пилорама, электрогенератор, насос, токарный станок)
  • Сельхоз техника (погрузчик, снегоуборщик)

Транспортные средства, сделанные на базе мотоблока или его двигателя не пригодны для использования на трассах и других оживленных дорогах, предназначаются для перевозки грузов по участку, а также для передвижения по сельской местности. Максимальная скорость таких устройств – 60 км/ч.

Основание транспортного средства (рама) и колеса должны быть приспособленными к большим нагрузкам, а сам двигатель подбирается из расчета общего веса устройства, веса грузов и цели оборудования, например, для велосипеда достаточно мотора до 5 л.с., для снегохода мощность двигателя должна быть выше (7 л.с.).

Создание стационарного оборудования и сельхоз техники может быть сложнее, однако легко найти видео с подробными инструкциями.

Переделка в вездеход и крепление прицепа


Если же регион отличается не только суровой зимой, но еще влажными глинистыми почвами и болотистой местностью, то более разумно будет осуществить усовершенствование мотоблока в вездеход. Это позволит работать с агрегатом при любой погоде и на любой почве. Чтобы такая модернизация была осуществлена успешно, необходимо учесть несколько важных рекомендаций.

Основой такого усовершенствования является специальный каркас не с двумя, а с четырьмя колесами. Именно 4 мощных колеса позволят агрегату передвигаться без больших усилий. Учтите, что вращательное движение к этим колесам в обязательном порядке должно передаваться на заднюю ось через карданный вал. Если передача будет поступать на переднюю ось, то ничего хорошего из такой переделки не выйдет.

Сам корпус мотоблока крепится к такому колесному основанию путем обыкновенной сварки. Только сваривать детали следует тщательно и в нескольких местах, чтобы потом в процессе работы ничего не отваливалось. Такая простая переделка позволяет получить супер-мотоблок, который внешне чем-то будет напоминать небольшой квадроцикл или даже мини-трактор.

Наиболее частым способом модернизации старых мотоблоков является крепление к ним прицепов. Это достаточно удобная вещь. Ведь прицеп дает возможность использовать агрегат не только в качестве машины для уборки снега, сена или для обработки почвы, но еще и в качестве отдельного транспортного средства для перевозки средних и крупных грузов.

Такая модернизация мотоблока подразумевает крепление к нему прицепа. Делается это методом достаточно жесткой сцепки. Во время работы крайне важно соблюдать центр тяжести. Ведь минимальное неправильное его смещение приведет к тому, что груз в прицепе возить будет просто невозможно, так как агрегат все время будет вместе с прицепом переворачиваться. Центр тяжести обязательно должен отходить немного назад. Также рекомендуется установить дифференциал для повышения маневренности мини-трактора и прикрепить впереди специальные втулки, что позволит несколько увеличить ширину передней оси.



Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Мотороллер Муравей с двигателем от мотоблока

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • электрическая дрель;
  • гаечный ключ;
  • отвертка;
  • плоскогубцы;
  • уровень;
  • молоток;
  • краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Чертеж рамы для двигателя на мотороллер Муравей-2

Делается это в такой последовательности:

  1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
  2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
  3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
  4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
  5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.



Увеличение скорости и проходимости

Эти вопросы являются актуальными для тех, кому приходится работать на тяжелом и сыром грунте, на подъемах и спусках. Даже самые совершенные модели могут буксовать, вынуждая оператора прилагать дополнительные усилия по толканию машины вперед. Многих не устраивает скорость движения агрегата при буксировке техники или транспортировке различных грузов.

Решить эти проблемы можно несколькими способами:

  1. Увеличить диаметр колес. Большинство мотоблоков комплектуются колесами диаметром 25-30 см. Если поставить колеса 45-50 см от старого малолитражного легкового автомобиля, то скорость движения агрегата возрастет вдвое. Но, не следует делать из мотоблока гоночную машину, так как это приспособление не отличается высокой прочностью и хорошей устойчивостью. Разгоняться до 25-30 км/ч можно только по ровной дороге без крутых поворотов.
  2. Изготовить и установить утяжелители. За подобные приспособления фабричного изготовления в магазине придется выложить крупную сумму. Лучше сделать их своими руками из подручных материалов. Утяжелители ставятся на колеса и на раму. Колесный груз делается из стальных дисков и шестигранного полнотелого профиля. Сваренные детали вставляются шестигранником в ступицы и фиксируются шплинтами в просверленных отверстиях. Вместо железных дисков можно использовать железобетонные болванки или плоские круглые фляги с горловиной, в которые засыпается песок. Корпус мотоблока утяжеляется с помощью съемных рам из уголка. Уже к раме прикручиваются грузы различного веса и конфигурации.
  3. Закрепить гусеницы. Такое решение позволит превратить мотоблок в полноценный тихоходный снегоход. Достаточно установить еще одну ось с колесами и приобрести широкие резиновые гусеницы. Внутри гусениц нужно прикрепить ограничители, чтобы они не соскакивали с колес. Самодельный снегоход может пригодиться и весной, когда почва влажная, а местность для обычной техники непроходимая. В комплект к самодельному снегоходу можно сделать сани для перевозки по снегу различного имущества, езды на охоту, рыбалку или в ближайший магазин после снегопада.



Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Трактор из мотоблока своими руками

Необходимы такие приспособления и материалы:

  • дифференциал от легкового автомобиля;
  • колеса от малолитражки;
  • звездочки и цепи от мотоцикла;
  • шестигранный полнотелый стальной профиль;
  • стальные уголки 50 мм;
  • жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Адаптер к мотоблоку своими руками

Сборка мини-трактора проводится в такой последовательности:

  1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
  2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
  3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
  4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.



Тюнинг силовой установки

От стабильности работы двигателя зависит его мощность и производительность оборудования. Модернизировать штатный мотор очень дорого и неперспективно. Но, есть несколько способов, сделать работу двигателя более эффективной.

Для этого необходимо:

  1. Поставить качественную свечу зажигания. Регулярно чистить ее от нагара, периодически выверять просвет. При первых признаках снижения мощности заменять свечу.
  2. Использовать самые лучшие прокладки на всех соединениях. Это позволяет поддерживать нужное давление в блоке, предотвращает снижение мощности и образование дыма во время работы.
  3. Заливать в двигатель лучшее масло до верхней отметки. Следует помнить, что при наклоне агрегата происходит отток масла от трущихся деталей.
  4. Проверять качество топлива перед заливкой в бак. Желательно давать ему отстояться некоторое время, чтобы вода опустилась на дно емкости. Сам бак необходимо чистить и протирать насухо через каждые 2-3 дня.
  5. Установить дополнительный радиатор. Для этого к корпусу двигателя привариваются стальные пластины, которые будут эффективно отводить излишек тепла.


Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Снегоход из мотоблока

Если взять за основу уже изготовленный трактор, то для работы потребуются:

  • старые широкие колеса от внедорожника;
  • листовая сталь шириной не менее 40 см;
  • транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

  1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
  2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
  3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

Изготовление дополнительных приспособлений

В продажу мотоблоки поступают в собранном виде и с минимальной комплектацией. Для выполнения всего объема сельскохозяйственных работ плуга и фрезы явно недостаточно. Фабричный комплект для переделки мотоблока может стоить дороже самого агрегата. Сделать различные навесные и прицепные приспособления можно из подручных материалов, используя инструменты, которые есть в каждой кладовке загородного дома и дачи.

Стоит рассмотреть некоторые варианты изготовления дополнительного оборудования своими руками:

  1. Переделанные грабли для сбора скошенной травы, мусора, веток и опавших листьев. Если делать эту работу вручную, то она будет забирать много времени и сил. Прицепное оборудование позволит очищать обширные площади в течение нескольких минут. Для работы потребуется широкая полоса листового железа и несколько метров арматуры сечением 8-12 мм. Арматуру нужно нарезать на отрезки длиной 10 см и приварить к пластине в несколько рядов и интервалом 3-4 см. К пластине привариваются длинные тяги для крепления к раме мотоблока. Прицепные грабли можно оборудовать роликами для улучшения маневренности и мягкости хода.
  2. Отвал для чистки снега. Большинство агрегатов работают на холоде намного эффективнее, так как не перегреваются. Можно механизировать уборку снега в зимнее время. Отвал изготавливается из двух сваренных вместе кусков швеллера. Это позволяет получить высоту захвата до 40 см. Ширина отвала подбирается по мощности и весу агрегата в пределах 40-80 см. Крепится отвал к передней части машины жестко на болты. Изначально он может быть подвижным или стационарным.

Проявив творческий подход, можно сделать окучник, бороны и картофелекопалку, по качеству не уступающие заводским аналогам.

Как поставить двигатель от мотоблока на Муравей

Для некоторых владельцев мотоблоков легче поставить двигатель на мотороллер Муравей, чем модифицировать мотоблок, создавая адаптер или тележку.

Муравей способен перевозить грузы до 250 кг, поэтому двигатель должен быть соответствующим. Подойдет Лифан мощностью 11 л.с.

Перед началом работ необходимо «примерить» новый двигатель. Отечественные моторы меньшего размера, поэтому рама с креплением может не подойти для нового мотора. Необходимо произвести замеры, подкорректировать размеры креплений.

Отечественные и импортные двигатели имеют разное вращение – по часовой и против – поэтому необходимо установить двигатель так, чтобы он совпадал с вращением шкивов на редукторе, или переместить редуктор на противоположную сторону.

Ремень и тросик сцепления должны быть новыми. Закрепив двигатель, необходимо протянуть ремень, все детали должны быть смазаны для увеличения срока эксплуатации.

Мопед с двигателем от мотоблока

Сделать легкий мопед своими руками можно с использованием двигателя от мотоблока. За основу берется готовый мопед или можно сделать раму самостоятельно. Во втором случае необходимы готовые или самодельные детали от мотоциклов, мопедов и т.д — вилка, колеса, звездочки, цепь. Также необходимо сделать подвеску, чтобы избежать быстрого изнашивания важных узлов. Двигатель устанавливается под сидение – эта конструктивная особенность должна учитываться при создании рамы.

В Интернете есть много видео с процессом сборки самодельного мопеда или демонстрацией готового устройства, одно из таких видео:

Как поставить двигатель от мотоблока на велосипед

В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.

Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.

Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.

Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.

Дополнительные приспособления


Продаются мотоблоки с минимальным количеством комплектующих. Однако фрезы и стандартного плуга для выполнения всех сельхоз работ недостаточно. Как улучшить мотокультиватор с помощью подручных материалов? С помощь инструментов, которые есть в каждом доме можно расширить возможности мотоблока. Оборудование, которое можно изготовить самостоятельно:

  1. Установка на мотоблок граблей для уборки мусора, листьев, сена. Такое простое приспособление ускорит осенне-полевые работы, позволит за считанные минуты очищать большие участки от мусора. Для изготовления граблей будет нужно: несколько метров арматуры с сечением 8-12 мм и полоска листового металла. Арматура, нарезается на отрезки длинной 10 см и приваривается к пластине в несколько рядов с промежутком 3-5 см. Для увеличения маневренности грабли можно оборудовать роликовыми колесами.
  2. Прицеп и телега, помогут перевезти габаритные грузы. Тележку можно изготовить из подручных материалов – швеллера и старых колес от автомобиля, металлического профиля и досок. Сцепление делается стандартным как для тракторов и автомобилей.

Плуги для мотоблоков


Еще одно приспособление для обработки почвы с помощью мотоблока — плуг.
Выделяются такие виды плугов:

  1. Самый простой в использовании – однокорпусный, так же известный как плуг Зыкова.
  2. Реверсивный плуг для мотоблока: поворотные или оборотные. Верхняя часть с загнутым пером, которое в процессе вспахивания переворачивает землю. Универсальное приспособление, которое легко справляется со вспахиванием тяжелых грунтов. Быстро справляется с обработкой участков с глинистой и болотистой почвой.
  3. Роторный плуг для мотоблока имеет сложную конструкцию. В зависимости от количества лемех есть двухкорпусные и трехкорпусные модели. Активные лемехи сбрасывают землю только в одну сторону, а пассивные сравнивают грядки и приподнимают их. Обработка земли таким плугом имеет ряд преимуществ: грунт максимально насыщается кислородом; уменьшается износ шин и расход топлива; после обработки не остается больших комьев земли.
  4. Ротационный плуг для мотоблока дает неограниченные возможности. Во время работы ось поворачивается, а с ней и пласты грунта. Легко вспахивает даже очень твердый грунт на глубине около 30 сантиметров. Различаются лопастные, барабанные, лопаточные и шнековые плуги. Приспособления первого типа оснащены жестким толкателем, могут состоять из пружинной пластины или быть комбинированными. Агрегаты второго типа оснащены диском с лопастями, вращающимися во время работы. Плуг с дисковым ножом для мотоблока подходит для проведения работ в начале весны, он хорошо справляется с мокрым грунтом.

Любой из вышеперечисленных плугов можно изготовить самостоятельно, учитывая конструктивные особенности и следуя инструкциям и схемам. Так же можно усовершенствовать уже купленный плуг.

Ротационный оборотный плуг для мотоблока наиболее качественно справляется с обработкой участков, благодаря оптимизации процесса вспашки. И является самым востребованным у сельскохозяйственных работников.

Благодаря расширению возможностей мотоблок становится универсальным. Применять его можно для решения самых разных задач от полевых работ до уборки снега в зимний период.

Мотоцикл с двигателем от мотоблока

Сделать мотоцикл с двигателем от мотоблока своими руками может каждый, кто разбирается в работе техники и имеет инженерные навыки.

Рамы изготавливаются из труб, колеса низкого давления, лучше большого размера (это увеличит проходимость). Звезду и цепь можно взять от мотоцикла, а можно изготовить самостоятельно по индивидуальным параметрам. Двигатель в этом случае устанавливается так же, как на велосипеде или мотороллере. В целом, конструкция очень схожа с велосипедом, но имеет особенности в виде веса и размера, поэтому лучше выбирать более мощные виды двигателей.

Самодельная пилорама с двигателем от мотоблока

Домашняя пилорама незаменима при строительстве. Сделать такое изобретение можно с помощью двигателя от мотоблока. Мотор должен иметь довольно большую мощность – от 13 л.с. Самостоятельно можно изготовить пилораму с ленточной пилой. Удобство такой конструкции в ее небольших размерах и мобильности, она легко собирается и разбирается.

Основой служит рама и 2 направляющие трубы, на которые устанавливается каретка. На нее крепятся рабочие колеса, одно из которых ведущее (на него устанавливается ременная передача). Двигатель также устанавливается на каретку. В самом конце производится натягивание ленточной пилы с помощью натяжителя.

Конструкция получается малогабаритной, но достаточно мощной. Толщина спила регулируется вручную. Главное преимущество самодельной пилорамы – ее цена.

Увеличение мощности мотоблока

  • замена шестеренчатой пары;
  • установка колес с большим диаметром.

Увеличение скорости первым способом достаточно сложный процесс. Поэтому без наличия знаний и навыков в данной области этого лучше не делать самостоятельно и обратится в специальный сервисный центр. Если есть необходимые навыки можно сделать замену самостоятельно. Так же, как и любая другая техника, мотоблок имеет несколько скоростных режимов, управляемых при помощи шестеренок. Мотоблок движется со скоростью от 2 до 15 км/час. На большей шестерне обычно 61 зубец, а на маленькой – 12. Для увеличения мощности мотоблока проводится замена шестеренчатых пар редуктора. Максимальной скорости добиться можно, увеличив количество зубьев на шестерне.

При замене шестерни обязательно подобрать правильно шкив. При неправильном подборе шкива мотоблок может перестань работать.

Как сделать, чтобы мотоблок ехал быстрее с помощью замены колес? У мотокультивторов стандартный размер колес 57 сантиметров.

Что бы увеличить скорость можно уставить шины диаметром 70,4 см, такая замена, поможет ускорить мотоблок в несколько раз. В случае если арки, в которые ставятся шины, позволят поставить колеса с большим диаметром, можно попробовать увеличить еще на несколько сантиметров.

Велосипед с двигателем от мотоблока

Квадроцикл своими руками из бензопилы – Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Квадроцикл своими руками из бензопилы – Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Как сделать мотовелосипед или картинг своими руками? Видео

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.
Подключение двигателя

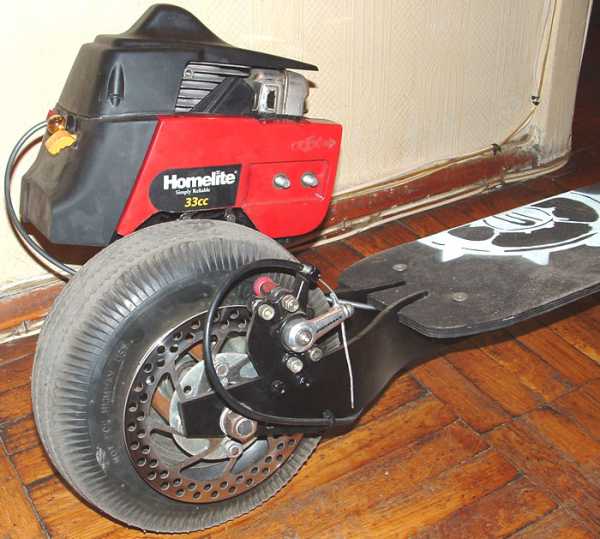

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.
Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

    Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
Управление и тормозная система

  1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
  2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

  • Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
  • Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
  • Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
  • Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
  • Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Велосипед с двигателем от бензопилы (21 фото)

Велосипед с установленным двигателем от бензопилы Дружба: фото и описание конструкции.

Старенький велосипед можно оборудовать мотором, так сказать сделать мопед. Для этого совсем необязательно покупать двигатель, вполне подойдёт двигатель и редуктор от старой советской бензопилы, которые можно приобрести за копейки в металлоприёмке.

Для своей самоделки автор использовал бензопилу «Дружба».

Чтобы закрепить двигатель, к раме велосипеда приварили кусок профильной трубы.

Затем закрепили сам двигатель от бензопилы. Следует уточнить, редуктор бензопилы нужно развернуть в противоположную сторону, чтобы изменить направление вращения ведущей звезды.

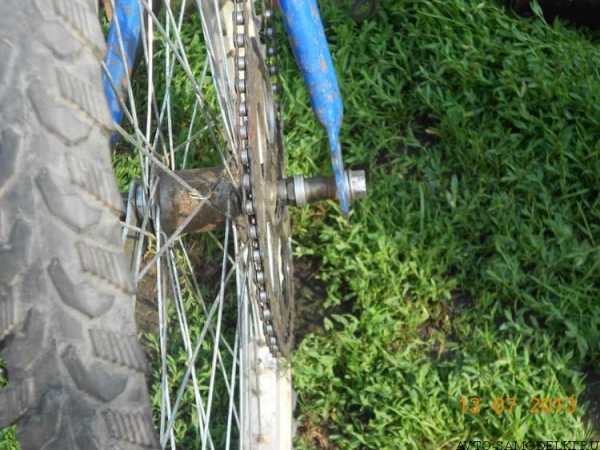

На заднее колесо устанавливаем большую звезду и одеваем цепь от велосипеда.

На фото показан редуктор с ведущей звездой, как видно он развёрнут в противоположную сторону.

Топливный бак также взят от бензопилы.

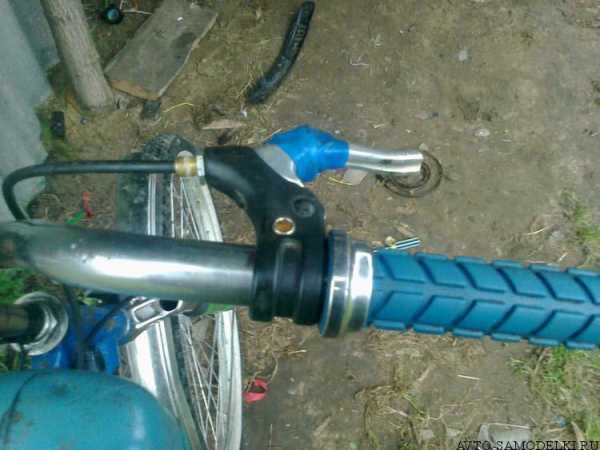

Ручку газа и тормозов, устанавливаем на руль.

Чтобы цепь не спадала, автор сделал натяжитель для цепи.

Автор изготовил два самодельных мопеда из бензопил. Велосипед с двигателем от бензопилы развивает скорость 60 — 65 км/ч, что более чем достаточно для поездок. Но у такого мопеда всё же есть недостаток — при продолжительной работе, двигатель бензопилы перегревается и периодически нужно останавливаться, чтобы мотор остыл.

Автор самоделки: Дмитрий Чуйко.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

Квадроцикл из мотоцикла «Урал» сделанный своими руками: чертежи, фото

Мощный самодельный квадроцикл из мотоцикла Урал: чертежи, фото, описание самоделки.

Квадроцикл — это техника повышенной проходимости для езды по бездорожью, сделать такой вездеход можно из запчастей от авто-мото техники. Представляем Вашему вниманию вариант постройки квадроцикла на базе мотоцикла тяжёлого «Урал».

При изготовлении квадроцикла использовались запчасти:

  • Донор мотоцикл «Урал».
  • Задний мост от ВАЗ «Классика».

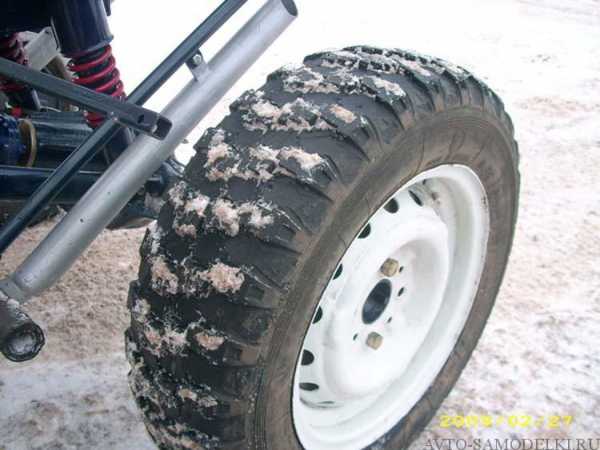

  • Полуоси, тяги, диски и резина ВАЗ.
  • Двигатель отопителя ВАЗ-2108.
  • Трубы.
  • Листовой металл.

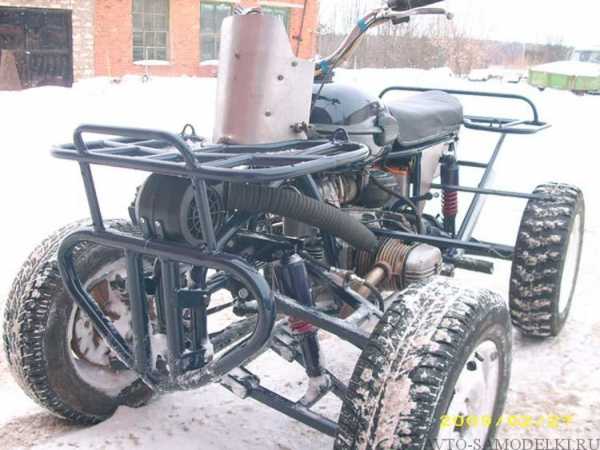

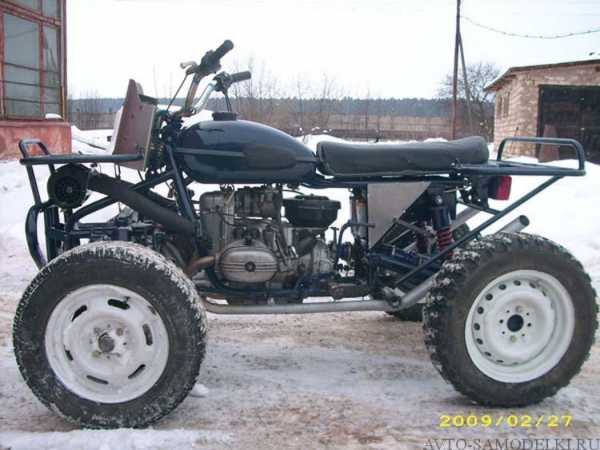

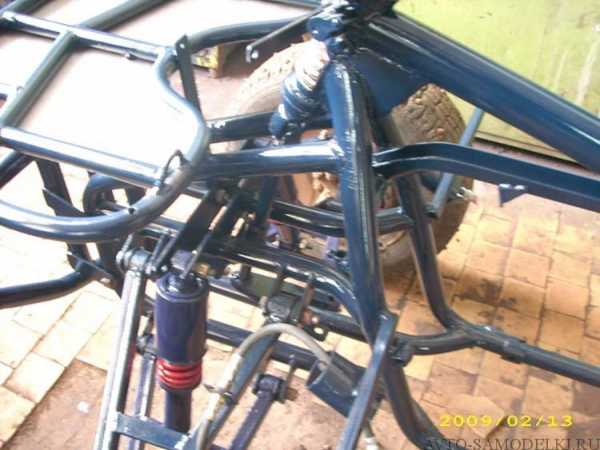

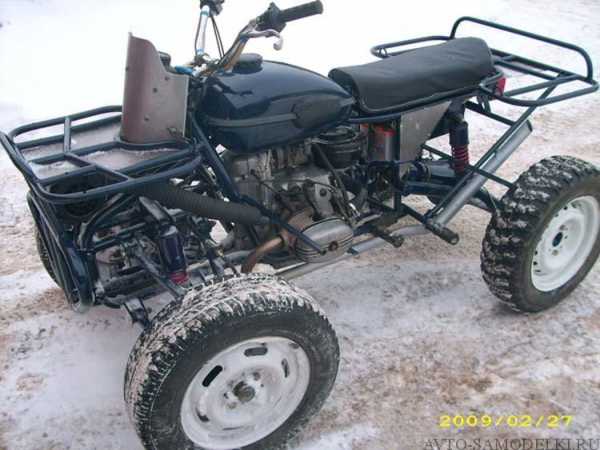

Фото самодельного квадроцикла.

Для дополнительного охлаждения двигателя, установлен вентилятор отопителя ВАЗ с выведенной гофрой на рёбра головки цилиндров.

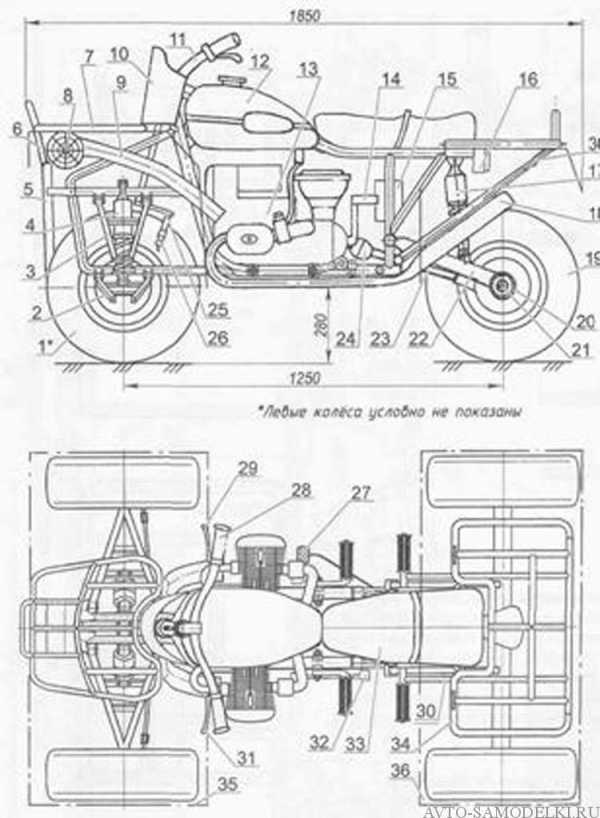

Также прилагаются чертежи квадроцикла сделанного из мотоцикла «Урал».

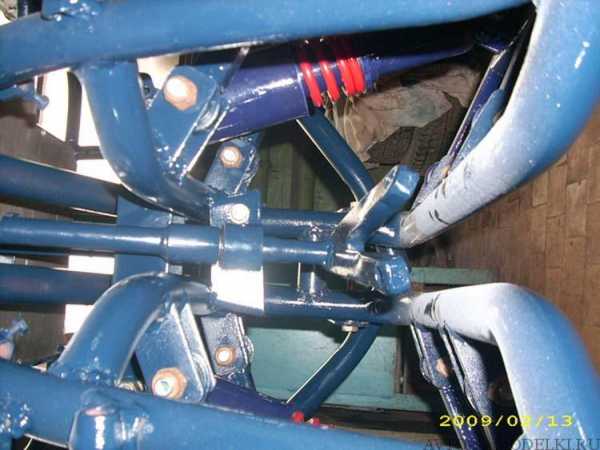

Чертежи рычагов подвески квадроцикла.

Чертежи укороченной полуоси заднего моста квадроцикла.

Чертежи заднего и переднего багажника.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

Самоделки из бензопилы — что можно сделать своими руками?

Самоделки из бензопилы своими руками – это оптимальный вариант изготовления полезных агрегатов, который помогут быстро решить массу повседневных хозяйственных задач. Для их создания можно использовать подручные материалы и старую рабочую технику, что дает возможность сэкономить немалую сумму денег и, при этом, найти применение скопившимся приборам.

Что можно сделать из бензопилы своими руками?

Существует немалый перечень всевозможных самоделок из бензопилы, которые можно самостоятельно соорудить в домашних условиях. Каждый из этих агрегатов принесет массу пользы в хозяйстве, и поможет сэкономить силы и время своего владельца.

Самодельная пилорама


Для изготовления этой самоделки из бензопилы потребуется несколько стальных труб, которые соединяются между собой посредством сварки, направляющая и сама пила. Готовая пилорама поможет заготовить большое количество досок для ремонта или строительства.

Снегоход с двигателем от бензопилы


Эта самоделка из бензопилы состоит из прочной стальной рамы, руля управления, элементов передвижения, сиденья и, собственно, мотора и редуктора. Самодельный снегоход способен разгонятся до 15 км/ч, и выдержать 1 взрослого пассажира с небольшой поклажей.

Мопед из бензопилы


Эта самоделка из бензопилы представляет собой полноценный мотовелосипед, который отличается от современных аналогов простотой конструкции скромным расходом топлива. Готовый агрегат с полным баком может перевозить одного взрослого пассажира на расстояние в 5 км.

Самодельный ледобур


Эта простая самоделка из бензопилы позволяет быстро пробурить лунки во льду для зимней рыбалки, а также проделать отверстия для монтажа свайного фундамента. Кроме двигателя для изготовления ледобура потребуется понижающий редуктор, прочный шнековый механизм и стальные ножи.

Лодочный мотор


Эта самоделка из бензопилы выручит во время летней рыбалки на больших озерах и реках с сильным течением. Для его изготовления потребуется шнековый механизм и лопасти из нержавеющей стали. Самодельный лодочный мотор способен перевозить одного взрослого пассажира с небольшим грузом, развивая скорость до 20 км/ч.

Лебёдка из бензопилы


Для изготовления лебедки понадобиться прочный трос, мотор и рама. Готовая самоделка из бензопилы поможет переместить большие грузы или вытащить из оврага автомобиль средних размеров.

своими руками, велосипед с мотором, двигателем, зажигание, муравей

Мопед, как и велосипед — экономичное и удобное средство передвижения. Ездит этот транспорт быстрее благодаря наличию привода. Мечта каждого велосипедиста — передвигаться быстро, не прилагая усилий. Осуществить мечту возможно: требуется просто укомплектовать байк движком.

Рассмотрим, как правильно сконструировать из подручных средств и деталей мопед из бензопилы.

Как сделать мопед из бензопилы и велосипеда

Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с.
Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:

  • аккумулятор;
  • шкивы, шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • хомуты для крепления;
  • инструменты: отвертка, плоскогубцы и т. д.

Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.

Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.

Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.

Не забывайте о прочности и надежности крепления деталей.

Сборка мопеда продолжается, монтируем собранные детали:

  1. Передний передаточный узел соединяем с валом движка.
  2. На втулку заднего колеса закрепляем второй шкив.
  3. Надеваем на передаточные узлы ремень. Если используете цепь, вместо шкивов возьмите шестерни.

Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.

Зажигание от бензопилы на мотоцикл

Запчасти бензопилы применяются и для модернизации устаревшего или требующего ремонта транспорта, такого как мотоцикл. Для усовершенствования этого средства передвижения часто используется система зажигания от пилы.

  • маховик;
  • проставка для маховика со шпонкой;
  • вентилятор;
  • катушка с высоковольтным проводом;
  • алюминиевая пластина для крепления катушки;
  • болты, гайки.

Зажигание от бензопилы подойдет для мотоциклов Муравей, ИЖ Планета. В отличии от магнето, такое зажигание надежно и долговечно, не боится тряски и воды.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

  1. Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
  2. Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
  3. Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
  4. При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
  5. С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
  6. С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

Самодельный квадроцикл сделанный из скутера

Самодельный квадроцикл сделанный из скутера: фото изготовления с описанием самоделки, а также видео испытаний.

Автор решил приучать сына к технике с юных лет, для этого умелец собрал своими руками квадроцикл из скутера. Для постройки самоделки был куплен разбитый скутер, колёса от мотоблока и некоторые запчасти от детского квадроцикла.

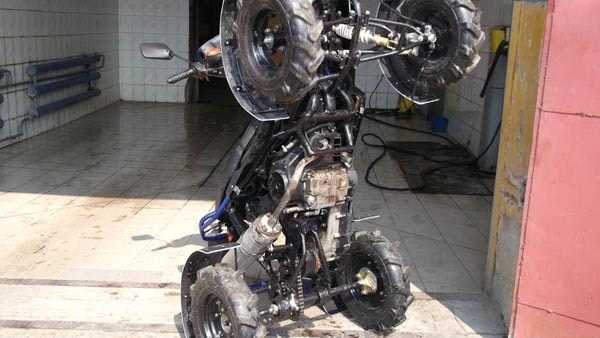

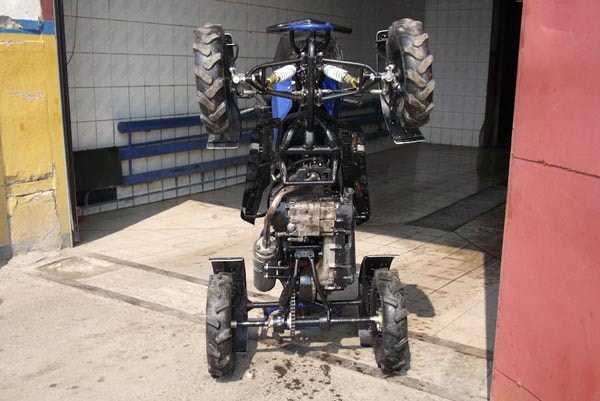

Далее несколько фото по сборке транспортного средства.

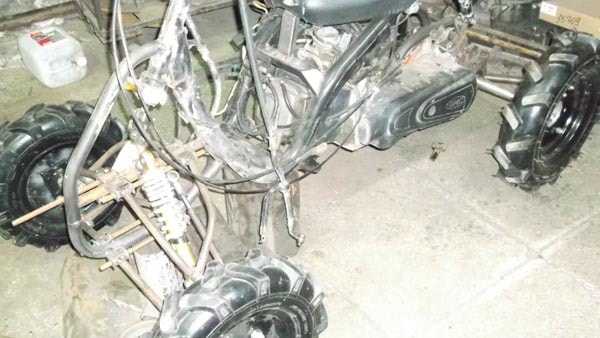

Сделана передняя подвеска, рычаги самодельные, поворотные кулаки от детского квадра.

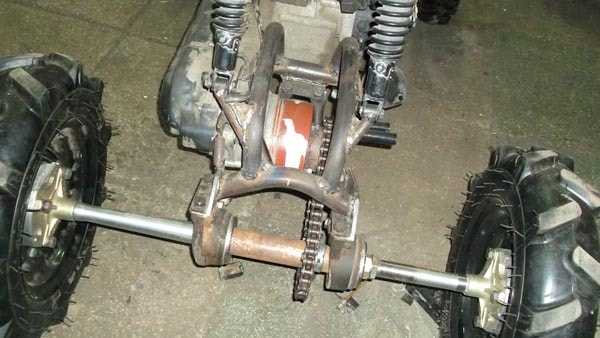

На корпусные подшипники установлена задняя ось со звездой.

Двигатель с вариатором остался от скутера.

Автор установил колёса от мотоблока.

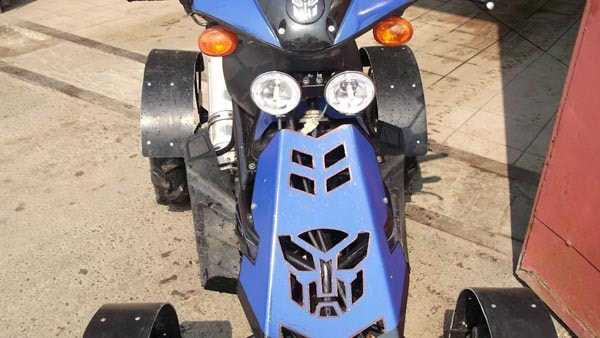

В результате получился вот такой мини квадроцикл.

Свою самоделку умелец назвал — «Егорушка».

Рекомендуем посмотреть видео самодельного квадроцикла.

Автор самоделки: Иван Пульников.

Популярные самоделки из этой рубрики

Самодельный квадроцикл из двигателя ИЖ Планета 3.

Судно на воздушной подушке своими руками: фото, ви.

Вездеход на базе ГАЗ 66

Мотобуксировщик своими руками: фото сборки «мотосо.

Самодельный вездеход снегоход из мотоблока.

Мотособака своими руками: фото сборки, видео испыт.

Самодельный гусеничный вездеход.

Квадроцикл из мотоцикла МТ

Узел перелома на вездеход из кулака УАЗ.

Самодельный гусеничный вездеход «Хома»: фото сборк.

Самодельный квадроцикл: (44 фото) сборки с описани.

Мотоблок из бензопилы — изготавливаем своими руками

С каждым годом увеличивается количество садоводов и огородников, которые предпочитают самодельную технику заводской. И дело не только в высокой стоимости нового оборудования. Собрав самостоятельно мотоблок, можно ожидать от него надежности и длительного срока службы. Также немаловажную роль играет тот факт, что такая техника будет отличаться универсальными техническими параметрами, которые Вы выберете самостоятельно, с учетом всех особенностей предстоящей работы и своих личных пожеланий.

Использование двигателя от бензопилы для изготовления мотоблока имеет ряд преимуществ. Кроме того, что такой агрегат будет достаточно мощным, неприхотливым и надежным, значительным плюсом станет герметическая система подачи топлива и мембранный карбюратор – благодаря этому мотоблок сможет бесперебойно работать в разных положениях.

Бензопила – универсальный инструмент, который зачастую есть в каждом хозяйстве. Ее саму и запчасти от нее можно использовать для разнообразных целей. О том, как легко и быстро из бензопилы Дружба сделать мотоблок, мы подробно объясним Вам далее.

Как сделать мотоблок из бензопилы своими руками?

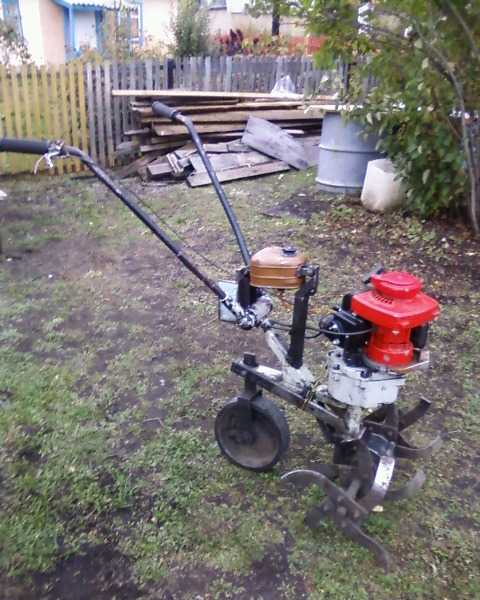

Целесообразной сборка такого аппарата будет для частных хозяйств с земельным участком площадью не более 15-20 акров. Мотоблок, сделанный из бензопилы Дружба, будет иметь мощность 4 л. с., 1 передачу и сможет двигаться со скоростью 2,5 км/час. Еще такой агрегат неприхотлив к топливу и смазке. Данных характеристик устройства вполне хватит для выполнения его основных задач – фрезеровать, окучивать грядки, выкапывать картофель, рыхлить грунт.

Весь процесс монтирования основной части мотоблока условно проходит в 4 этапа:

  • чертежи. Перед началом работы нужно четко продумать конструкцию будущего мотоблока. Обозначьте все размеры деталей, их места крепления. Не стоит пренебрегать этим этапом из экономии времени – с чертежами Вам намного проще будет работать;
  • изготовление из уголков 32*32 мм рамы, на которой будет располагаться вся конструкция;
  • установка мотора и бачка для топлива;
  • установка в передней части конструкции вертикальных стоек для промежуточных опор вала, а также специальных опор для подшипников на продольных углах.

Поэтапный процесс сборки

  1. Двигатель должен быть прикреплен на поперечных углах в верхней части рамы;
  2. Бак для горючего обычно крепится чуть ниже, на кронштейнах, изготовленных из уголков 15*15 мм;
  3. Подшипники ходового вала присоединяются болтами. При таком устройстве центр тяжести мотоблока находится над опорным колесом. Данная конструкция облегчает управление и улучшает маневренность агрегата. Также для улучшения равновесия в передней части рамы при необходимости дополнительно прикрепляют металлические бруски.

Такие детали как цепи и звезды также можно снять со старого мопеда. Центробежное сцепление – штатное. Для присоединения фрезы и как ось колес обычно используется стальная труба. Руль также можно изготовить самостоятельно, сварив его из труб диаметром около 30 см под прямым углом.

Двигатель от бензопилы на велосипед своими руками

С недавнего времени интересным и популярным занятием стало переоборудование велосипедных деталей. Благодаря установке мотора можно достичь скорости свыше 50 километров в час.

Получается мощное и быстрое средство, чтобы добраться до дачного участка или места рыбалки. Что такое велосипед с двигателем от бензопилы? Читайте далее.

Преимущества использования бензопилы для создания велосипеда

  1. Простота в использовании (отлично подойдет для женского пола);
  2. Дает дополнительное ускорение и мощность;
  3. Не требует дополнительных регистраций и разрешений;
  4. Все необходимые запасные части можно найти в магазине;
  5. Обслуживание, не требующее больших затрат;
  6. Наиболее выгодный вариант по сравнению с мопедом;
  7. Бесшумность при установке глушителя.

Велосипед с двигателем от бензопилы своими руками

При желании оснащения обыкновенного велосипеда мотором можно использовать бензопилу.

При самостоятельном креплении нужно придерживаться следующих правил:

  1. В бензобаке не должно быть трещин во избежание утечки топлива;
  2. Необходимо соблюдать показатели оптимальной нагрузки;
  3. Все тросы, цепи и шкивы нужно устанавливать крепко и надежно во избежание соскальзывания или обрыва;
  4. Мотор нужно крепить исключительно к определенным участкам (раме или двигателю напрямую);
  5. При выборе бензобака существуют максимально допустимые показатели: вес до 6 килограммов; объем до 50 кубических сантиметров.

Оптимальная мощность мотора

Средняя мощность мотора около 1,5 лошадиных сил. При слабой силе двигатель не сможет сдвинуть с места велосипед с пассажиром. Так как при расчете максимального веса учитывается вес человека и средства передвижения.

Средняя цифра – 100 килограммов. Такой показатель обязательно нужно учесть, особенно при желании крепления багажника или дополнительного груза. Оптимальная скорость – это 30-40 километров в час.

Разгон и шум

При самодельном креплении двигателя от бензопилы к велосипеду возможно получить скорость до 50-60 километров в час. Разгон осуществляется просто и легко, а в процессе езды не будет присутствовать характерный запах бензина.

Скорость будет напрямую зависеть от показателей мотора. Его включение может сопровождаться сильными и неприятными звуками.

Здесь существует 2 варианта решения проблемы:

  • Осуществлять ход при громких звуках (гудение, скрип);
  • Произвести установку специального глушителя, с которым мотор станет практически бесшумным.

Необходимые материалы и инструменты

Основные материалы и инструменты для работы:

  1. Металлические предметы (цепи, гайки, болты, шайбы);
  2. Подручные средства для установки кронштейна;
  3. Ремни;
  4. Трос велосипедный;
  5. Контейнер для оборудования бензобака.

Пошаговая инструкция

  1. Необходимо установить связь между колесом и мотором. Для таких целей на колесо устанавливают дополнительные детали (шкивы) и соединяют напрямую с бензопилой. Для передачи мощности используют ремень или цепи (необходимо смотреть по ситуации). Главное правило здесь – это предусмотреть, чтобы такая конструкция не слетала;
  2. На данном этапе нужно позаботится о центробежной силе. Для этой цели можно использовать бензопилу или велосипедную трещотку. Благодаря второму варианту появится возможность не давить сильно на педали, но при этом сохранять скорость передвижения в течение определенного промежутка времени;
  3. С помощью шланга необходимо создать соединение с бензобаком, а также плотно закрепить его возле двигателя или рамы;
  4. Для установки зажигания понадобится провод и специальный переключатель. При правильном его расположении будет возможность глушить двигатель в любое время;
  5. Понадобится и ручка газа для переключения двигателя. Велосипедный тросом же можно прикрепить ее к специальной заслонке карбюратора.

Отзывы

Александр, 30 лет

Дмитрий, 29 лет

Владимир, 23 года

Станислав, 26 лет

Илья, 27 лет

По многочисленным отзывам в сети интернет ясно, что пользователи ищут новые и оригинальные способы для совершенствования уже существующих техник по установке двигателя.

Авто самоделки

Самодельные автомобили, трактора, вездеходы и квадроциклы

Велосипед с двигателем от бензопилы

Велосипед с установленным двигателем от бензопилы Дружба: фото и описание конструкции.

Старенький велосипед можно оборудовать мотором, так сказать сделать мопед. Для этого совсем необязательно покупать двигатель, вполне подойдёт двигатель и редуктор от старой советской бензопилы, которые можно приобрести за копейки в металлоприёмке.

Для своей самоделки автор использовал бензопилу «Дружба».

Чтобы закрепить двигатель, к раме велосипеда приварили кусок профильной трубы.

Затем закрепили сам двигатель от бензопилы. Следует уточнить, редуктор бензопилы нужно развернуть в противоположную сторону, чтобы изменить направление вращения ведущей звезды.

На заднее колесо устанавливаем большую звезду и одеваем цепь от велосипеда.

На фото показан редуктор с ведущей звездой, как видно он развёрнут в противоположную сторону.

Топливный бак также взят от бензопилы.

Ручку газа и тормозов, устанавливаем на руль.

Чтобы цепь не спадала, автор сделал натяжитель для цепи.

Автор изготовил два самодельных мопеда из бензопил. Велосипед с двигателем от бензопилы развивает скорость 60 — 65 км/ч, что более чем достаточно для поездок. Но у такого мопеда всё же есть недостаток — при продолжительной работе, двигатель бензопилы перегревается и периодически нужно останавливаться, чтобы мотор остыл.

Как поставить мотор от бензопилы на велосипед – апгрейд велика с помощью установки ДВС (двигателя внутреннего сгорания)

Это краткое руководство о том, как собрать велосипед с мотором от бензопилы. Важно помнить, когда вы делаете мопед или мотоцикл из велика с помощью установки ДВС (двигателя внутреннего сгорания), есть тонкие различия и нюансы, о которых вы должны знать.

Шаг 1: Немного информации

Прежде чем начать делать бензовелосипед, вы должны понимать, что делаете, так как существует множество факторов, которые надо учитывать.

Велосипед важен. Не покупайте дешевый велосипед в Ашане. Конструкция их рамы очень хлипкая и она может развалиться от вибраций двигателя. Как минимум, найдите крепкий велосипед в специализированном веломагазине. Лучший вариант – прогулочный велосипед.

Двигатель, который вы используете, важен. В Интернете многие магазины предлагают поставить специальные моторные наборы. Будьте внимательны при покупке, универсальные комплекты могут не подойти вашему велосипеду, при этом, во многих местах нельзя вернуть купленный товар.

Стиль велосипеда важен. Винтажный или рэтро будут наилучшим выбором для сборки мотовелосипеда из бензопилы.

Шаг 2: Подготовка велосипеда

Ваш велосипед будет намного быстрее с двигателем, значит и требования к безопасности должны быть выше. Удостоверьтесь, что вы подготовили велосипед для высоких скоростей.

Я добавил суппорт переднего тормоза для увеличения эффективности торможения и заменил обычные камеры на камеру с защитой от проколов.

Когда вы добавите мотор на этот велосипед, его вес резко возрастет, вы вряд ли захотите таскать его домой!

Вы также можете персонализировать свой велосипед, чтобы сделать его уникальным. Я, например, покрасил в белый цвет руль и пружины на седушке, в соответствии с колесами.

Шаг 3: Мотор

Большинство наборов будут похожи на тот, который вы видите на картинке. Просто куча случайных запчастей, неподписанных мешков с винтами, гайками и болтами и никаких инструкций. Иногда запчасти и вовсе могут отсутствовать или быть низкого качества, все это, чтобы сделать сборку веселее конечно же…

Не переживайте, мыслите логично. Каким-то образом все должно собираться. Возможно, вам придется модифицировать некоторые запчасти или заменить. Все это часть процесса сборки.

Шаг 4: Примерьте двигатель

Примерьте двигатель к раме велосипеда. Он должен плотно прилегать. Если это не так, то необходимо внести любые изменения, чтобы обеспечить плотное крепление, возможно, потребуется изготовить новые кронштейны.

Это самый важный шаг. На двигатель будет серьезная нагрузка во время эксплуатации, нельзя допустить, чтобы с ним, что-то было не так. Последствия от слетевшего двигателя, могу быть весьма плачевными. Убедитесь, что вы сможете его надежно закрепить.

Шаг 5: Прикрепите заднюю звездочку

Большинство комплектов поставляются со звездочкой, которую вы прикрепляете к заднему колесу. Эта звездочка подключается к двигателю и является основным приводом для передачи момента на заднее колесо. Самое главное помнить, что звездочка должна быть установлена намертво, никаких колебаний быть не должно, иначе цепь может соскочить прямо во время движения.

Фанатичный процесс измерения не требуется, но и лишним не будет.

Шаг 6: Надеваем цепь

Цепь нужна для передачи мощности от двигателя на заднее колесо. Это один из самых важных, движущих элементов конструкции, на который возлагается большая нагрузка и при этом – один из самых хрупких. Приложите максимум усилий, чтобы отрегулировать цепь идеально, иначе она будет слетать во время езды. Миллиметр там, миллиметр тут и уже появляется вероятность того, что цепь будет соскакивать.

На этом этапе вы так же поймете, подойдет ли двигатель вашему велосипеду. Как правило, если цепь не бьется о раму, то все хорошо, но для большей безопасности, возможно потребуется сделать выемки в соответствующих местах.

Большинство натяжителей цепи, которые поставляются с наборами, не очень хороши, существует риск того, что он будет тереться о колесо. Возможно, вам ничего не придется делать (как и мне), но некоторые смогли решить проблему, установив колесо от скейтборда.

Шаг 7: Установите все остальное

После того, как цепь успешно подключена, пришло время присоединить все остальное. Необходимо подключить карбюратор, топливные шланги, сцепление и дроссель. Все эти шаги одинаково важны, разные будут лишь последствия от неправильного подключения.

Кроме того, хорошей идеей будет защитить проводку на случай непогоды.

Шаг 8: Время кататься

Ну что же, настало время опробовать бензодвигатель для велосипеда! Уверен, вы не уедете далеко, потому что все вокруг захотят поговорить с вами и узнать, как вы его построили.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Велосипед с мотором от бензопилы своими руками

За счет высокой мощности и выносливости своих двигателей большинство современных бензопил успешно используются для переделки на различные хозяйственные приспособления. Одно из них – мопед из бензопилы. Это средство передвижения позволит успешно преодолевать дистанции, длиной до 15 км, показывая, при этом, достаточно скромный расход горючего.

Преимущества использования бензопилы для создания мопеда

Собственноручная сборка велосипеда с мотором от хозяйственной бензопилы дает изготовителю ряд важных преимуществ.

К ним относиться:

  • возможность создания агрегата, обладающего теми техническими характеристиками, которые нужны для эксплуатации в конкретных условиях;
  • низкая себестоимость – самодельный мотосамокат из бензопилы можно соорудить практически из подручных средств. При этом, приспособление будет показывать достаточно высокую эффективность и обладать хорошей проходимостью на пересеченной местности;
  • скромный расход горючего – двигатель от бытовой бензопилы потребляет сравнительно небольшое количество топлива. Таким образом, расход бензина у самоделки, собранной на основе ДВС бензиновой пилы, будет гораздо ниже, чем у магазинных мотовелосипедов;
  • простота в эксплуатации неприхотливость в обслуживании – самодельные мопеды из бензопилы достаточно просто использовать. Все, что нужно для их обслуживания – это использование качественного бензина и моторного масла, а также своевременная замена смазки редуктора.

Бензиновый самокат из бензопилы достаточно просто ремонтировать. При условии правильной последовательности во время сборки, изготовитель агрегата получает свободный доступ к часто заменяемым деталям мопеда, что позволяет экономить время, ремонтируя его.

Велосипед с мотором от бензопилы своими руками

Непосредственно перед тем, как из велосипеда и бензопилы сделать мопед, его изготовителю потребуется тщательно подготовиться к работе.

Для переделки будут нужны:

  • бензиновый двигатель – от его мощности зависит скорость передвижения на мопеде. Большинство современных бензопил комплектуются моторами, мощность которых составляет от 2 до 3 л. с. Такого ДВС будет достаточно для движения на скорости от 35 до 45 км/ч по ровной дороге;
  • топливный резервуар – лучше всего выбирать емкость, изготовленную из нержавеющей стали. Если мопед или картинг из бензопилы будет эксплуатироваться на ровной дороге, то для его сборки подойдет и пластиковый резервуар;
  • переключатель и электропроводка для подключения к системе зажигания ДВС;
  • ручка газа и связующий велосипедный тросик, которые позволят водителю своевременно регулировать положение заслонки дросселя ДВС;
  • детали для сборки кронштейна, а также гайки и болты, при помощи которых мотор можно будет надежно установить на раму велосипеда;
  • цепи, шкивы и ремни – необходимы для подключения ведущего колеса к двигателю от бензопилы.

Многое при сборке мопеда зависит от правильной последовательности действий изготовителя.

Алгоритм работ должен быть таким:

  1. В первую очередь изготовитель должен определить способ передачи усилия от мотора на ведущее колесо. Для этого потребуется заранее вычислить передаточное соотношение агрегата. В случае слишком низкого передаточного числа двигатель от бензопилы не сможет обеспечить нужную для движения тягу. В результате мопед или квадроцикл своими руками из бензопилы не сможет начать движение. Если передаточное число будет слишком высоким, то мотор начнет работать на максимально допустимых оборотах, что повысит его износ. При этом сам велосипед будет ехать очень медленно. При расчете передаточного числа нужно принимать во внимание средний пример. Так, если для сборки мотовелосипеда используется двигатель, мощностью примерно 1,78 л. с., и скоростью вращения на максимальных оборотах 12500 об/мин, то передаточное число должно составлять 1:26. Наиболее простой способ передачи усилия от шкива на ведущее колесо – напрямую. Более затратный метод заключается в использовании шкива или звездочки, которая дополнительно устанавливается на заднее ведущее колесо. При этом само колесо соединяется с мотором при помощи цепи или приводного ремня. При выборе между ремнем и цепью лучше отдавать предпочтение первому варианту, так как использование ремня при эксплуатации самодельного мопеда будет более безопасным для водителя и его пассажира;
  2. На втором этапе изготовитель должен собрать сцепление. При этом, у желающего сделать мотовелосипед есть 2 варианта. Первый – это использование уже готового центробежного сцепления, которое изначально предусмотрено в фирменном устройстве бензопилы и включается в автоматическом режиме при наборе ее двигателем определенной скорости вращения. Второй метод заключается в использовании велосипедной трещотки. Оборудованный таким сцеплением мопед из бензопилы набирает определенную скорость передвижения и катиться по инерции. В это время сама трещотка не связана с ведущим колесом. Таким образом, после нескольких нажатий на рычаг газа, мотовелосипед может достаточно длительное время двигаться на холостых оборотах мотора. Это позволяет водителю сэкономить топливо, особенно, при движении по прямым участкам дороги;
  3. Третий шаг при изготовлении мопеда из бензопилы – монтаж топливного резервуара и подключение органов управления агрегатом. Сам бензобак можно закрепить рядом с местом, в которое будет монтироваться используемый ДВС. Второй вариант – это установка резервуара на раме, однако в этом случае для его подключения к мотору потребуется провести топливный шланг. Для монтажа зажигания оператору потребуется протянуть от мотора провод и подключить его к переключателю, заранее расположенному на рукоятке. Это позволит быстро заглушить мотор в случае необходимости. Рядом с переключателем зажигания потребуется установить курок газа. Из него нужно предварительно снять фиксатор. Это позволит курку плавно перемещаться на рукоятке. Далее тросик от курка газа потребуется подключить к дроссельной заслонке штатного карбюратора.

Собрав мопед из двигателя от садового инструмента, его владелец может приступать к испытания самоделки. Для этого нужно залить в топливный бак свежее горючее, приготовленное в той же пропорции, что и для заправки бензопилы, и завести мотор при помощи стартера. Первый бак горючего нужно потратить на обкатку мопеда, передвигаясь, при этом, на низких и средних оборотах. После этого можно вновь заправить самоделку и начать ее более интенсивную эксплуатацию.

Как на велосипед поставить двигатель от бензопилы?

При сборке мотовелосипеда своими руками, изготовитель непременно столкнется с выбором способа монтажа двигателя от бензопилы. Всего существует 2 метода установки мотора. Первый из них – съемный. Это значит, что владелец самоделки сможет в любой момент снять двигатель и установить его обратно на бензопилу. Второй способ заключается в установке мотора путем приваривания его к штатной опорной раме велосипеда.

Каждый из способов крепления двигателя от пилы на мопед имеет свои преимущества и недостатки. Съемный метод более практичен, так как позволяет использовать двигатель от бензопилы сразу в двух целях. Единственный его недостаток –это недостаточная надежность, особенно, если на мотовелосипед устанавливается мощный мотор, сильная вибрация которого будет постепенно ослаблять фиксацию болтовых соединений.

Установка мотора на мопед путем сварки более надежна. Этот способ позволит водителю мопеда передвигаться по участкам с неровностями. Тем не менее, приваренный двигатель не получиться снять и установить обратно на садовый инструмент, что значительно ограничит области его применения.

Крепить сам двигатель от пилы лучше всего рядом с задним колесом мопеда, так как именно оно играет роль ведущего. Это позволит использовать для связи ДВС с колесом короткий ремень, который не запутается в спицах колеса во время движения мопеда по бездорожью. Для установки двигателя лучше всего предварительно подготовить металлическую платформу, которая будет играть роль опоры-держателя. Перед монтажом мотора нужно заранее приварить сам держатель и проверить надежность его фиксации на раме.

После крепления опоры на раме мопеда на нее можно установить сам мотор. Чтобы во время передвижения на мопеде на водителя и пассажира не попадали выхлопные газы, мотор нужно повернуть так, чтобы глушитель был направлен назад. Далее, если оператор не будет снимать двигатель с мотовелосипеда, то нижнюю часть ДВС потребуется приварить к опоре. Если же мотор будет съемным, то крепить его к держателю нужно при помощи заранее подготовленных болтовых соединений.

Чтобы проверить надежность фиксации мотора, водителю потребуется проехать на мопеде по бездорожью. Во время поездки нужно обратить внимание на посторонние звуки, которые может издавать ДВС. Если водитель заметил стучащий шум, значит, потребуется проверить крепление двигателя и, при необходимости, подтянуть болты.

Велосипед с двигателем от бензопилы

В детстве каждый мальчишка мечтал установить на свой велосипед двигатель, сегодня сделать это стало куда проще. На сегодняшний момент существуют уже готовые решения для подобных доработок, к примеру, можно купить уже готовый комплект и его лишь останется установить на велосипед. Все, после этого «велик» превратится в небольшой мопед, способный ехать до 50 км/ч, а то и более.

Такой транспорт выгоден для тех, кто часто ездит на дачу, на рыбалку, в село, в гараж, если он далеко находится. На таком вело-мопеде расход топлива будет минимален, наверно нет больше ни одного такого транспорта, который бы расходовал еще меньше топлива. Помимо этого, даже если бензин и закончится, доехать до пункта назначения можно классическим образом, с помощью педалей.

Еще один плюс такой техники в том, что на нее не требуется водительских прав, ведь фактически это все еще велосипед, ведь включать мотор можно только за городом.


Конкретно в этой статье речь пойдет о том, как можно установить на велосипед двигатель от бензопилы. У многих завалялись в гараже не нужные моторчики от бензопил или вообще старые бензопилы целиком. Еще для этой цели отлично подойдет мотор от бензокосы.

Материалы и инструменты для самоделки:

1. В первую очередь понадобится двигатель. Чем мощнее он будет, тем быстрее будет ехать велосипед. В среднем сегодня встречаются бензопилы мощностью 1.5-2 лошадиных силы, такой мощности вполне хватит, чтобы гонять на вело-мопеде со скоростью около 30-40 км/ч.
2. Емкость для создания бензобака. Лучше всего, конечно, чтобы она была из металла, так будет безопаснее. Но можно применять и пластиковые емкости.
4. Велосипедный тросик и ручка газа для управления дроссельной заслонкой.
5. Провода и переключатель для подключения зажигания двигателя.
6. Болты, гайки, элементы для создания кронштейна, с помощью которого двигатель будет крепиться к раме.
7. Шкивы, ремни, цепи и прочие элементы, благодаря которым колесо велосипеда будет соединяться с двигателем.

Процесс оснащения велосипеда бензиновым двигателем:

Шаг первый. Определяемся с типом передачи движения
Пожалуй, самое сложное в этой самоделке — передать движение от мотора к колесу. Здесь важно правильно рассчитать передаточное соотношение. Если передаточное соотношение будет маленьким, мотор просто может не потянуть такой нагрузки и велосипед не поедет. При слишком же большом передаточном соотношении, велосипед будет ехать сильно медленно, а двигатель, работая на высоких оборотах, будет перегреваться.

Рассчитать передаточное соотношение можно на примере одного из авторов, которому удалось собрать подобную технику. При мощности двигателя 1.78 лошадиных сил и оборотах 12500 об/мин он использовал передаточное число 1:26. В качестве бензопилы использовалась модель Homelite CSP3314.







Самый простой способ передать движение от шкива на колесо — это напрямую от мотора, то есть по такому же принципу, как работает динамка. Если же подходить к процессу более профессионально, то заднее колесо оснащается дополнительной звездочкой или шкивом, ну а далее соединяется с двигателем с помощью ремня или цепи. Конечно, лучше всего использовать ременную передачу, так как цепь при подобных самоделках может слетать, да и вообще это небезопасно.

Шаг второй. Сцепление
Сцепление — также очень важный элемент в таком виде транспорта. Здесь есть два варианта, как его можно сделать. На бензопиле уже имеется сцепление центробежного типа, то есть это такое сцепление, которое автоматически включается при определенных оборотах. Так вот колесо можно просто подключить к этому сцеплению, это самый простой вариант.

Еще некоторые самодельщики не используют сцепление пилы, а подключают ее к велосипедной трещотке. Работает такая система очень просто, после разгона и сброса газа велосипед катится по инерции, при этом трещотка не взаимосвязана на с колесом. То есть, «газонув» один раз, можно затем очень долго катится по прямой на холостых оборотах.


Шаг третий. Установка бензобака и подключение систему управления

Бензобак можно устанавливать прямо возле двигателя, но для безопасности лучше всего его разместить на раме. Но в таком случае понадобится шланг, который нужно протянуть по раме до двигателя.

Что касается зажигания, то здесь все просто, нужно протянуть от двигателя провод зажигания, а на ручке сделать переключатель, чтобы двигатель можно было глушить при необходимости.

Также, чтобы управлять двигателем, нужно сделать ручку газа, ее можно позаимствовать у горных велосипедов (купить готовую). Из ручки нужно убрать фиксатор, чтобы она перемещалась плавно, ну и подключить затем тросик к дроссельной заслонке карбюратора.

Вот и все, после сборки самоделки можно приступать к экспериментам. Конечно, важно проверить тормоза и дополнительно поставить передний тормоз, если такового не имеется. Заводится двигатель классически, кикстартером, как и бензопила.

Единственный недостаток такой техники — это звук бензопилы, который будет пугать прохожих. Но если постараться, эту проблему тоже можно решить, оснастив двигатель небольшим глушителем.
Источник

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Велосипед с мотором: подключаем двигатель от бензопилы своими руками

Если вы испытываете тягу к экспериментам и не откажетесь от возможности превратить свой велосипед в самодельный мопед, который может разгоняться до 50 км в час и выше, эта инструкция для вас.

Используя простые запчасти, можно сконструировать велосипед с мотором от бензопилы своими руками. Приступим!

  1. Тщательно осмотрите и проверьте ваш велосипед. Предполагаемая модернизация существенно увеличит нагрузку на все его детали. Поэтому каждая деталь должна быть осмотрена и хорошо смазана. А также проверьте все крепления и лишний раз затяните болты. Помимо конструктивной необходимости, все эти действия являются залогом вашей безопасности.
  2. Вы можете сделать велосипед с двигателем от бензопилы или от триммера (также его называют бензокосой). Если вы раздумываете, как приспособить мотор от бензокосы на велосипед, то здесь нет ничего сложного. Бензокоса подходит для этой конструкции так же, как и бензопила. Если вы выбираете бензопилу, убедитесь, что её мощность составляет не менее 2 кВт. А если у вас имеется триммер, то будет достаточно мощности 1 кВт, поскольку у двигателя бензокосы ниже обороты. Смысл в том, что вы должны добиться достаточной тяги, чтобы двинуться с места. Но при этом более мощный двигатель подразумевает его больший вес. Вам нужно, чтобы вес мотора не превышал 6 кг, иначе велосипед будет ощутимо болтать на дороге.

Двигатель бензокосы на велосипеде

  1. Проверьте двигатель на работоспособность. Велосипед с мотором от бензопилы, конечно, будет громко реветь — полагаем, вы к этому готовы. Не готовы будут, скорее всего, ваши соседи и случайные прохожие. Поэтому рекомендуем проводить свои испытания вдали от человеческого жилья — в лесу, в парке, на просёлочной дороге.

Отдельно уделите внимание проверке состояния бензобака. Бензин не должен выплёскиваться наружу, так как это создаёт опасность возгорания. Двигатель будет находиться позади вас, поэтому следует особо проконтролировать этот момент.

  1. Теперь выясним, как поставить двигатель от бензопилы на велосипед. Необходимо освободить место позади велосипедиста, над задним колесом. Для этого придётся снять крыло. Проще всего применить такую схему: поставить приводной вал, а вместо ведомого вала использовать покрышку. Этот вид привода — самый простой и эффективный, конструкция не потребует использования большого количества деталей. Фрикционный вал будет передавать вращение от двигателя, для этого диаметр вала должен составлять примерно 25 мм.

Двигатель над задним колесом велосипеда

  1. Чтобы установить двигатель на свой велосипед, к рамке, которая находится под сидением, приварите металлическую подставку. Устанавливать мотор нужно по возможности пониже, тогда ваше транспортное средство в движении будет более устойчивым. Закрепить мотор на подставке можно любым способом — болтами, зажимами либо методом приваривания.
  2. Трос для газа и провода, которые позволят принудительно заглушить двигатель, необходимо аккуратно закрепить на раме. Это вопрос комфортной езды и безопасности велосипедиста.
  3. Готово! Можно опробовать ваш новый велосипед с мотором от бензопилы. Следите за давлением в шинах, оно должно составлять не менее 3 атм.

Велосипед с двигателем бензопилы

Существуют ли готовые решения?

Да, всё может быть гораздо проще, если вы приобретёте готовый набор деталей, чтобы сделать велосипед с двигателем от бензопилы. В готовых наборах, помимо самого двигателя, присутствуют все необходимые крепёжные элементы, а также трос газа, рукоятка для управления мощностью, кнопка принудительного глушения двигателя и другие полезные детали.

Заключение

Мечта всех мальчишек, которые ломают голову, как установить двигатель от бензопилы на велосипед, может сбыться и во взрослом возрасте. Теперь у вас есть возможность проявить инженерную смекалку и собрать вышеописанную экзотическую конструкцию, прикрепив к велосипеду мотор от бензопилы своими руками. К тому же это полезное приспособление: на таком транспортном средстве можно без особого напряжения с ветерком доехать до места назначения — на рыбалку, на дачу, в магазин, а главное, расход топлива при этом будет минимальным. И даже если бензин закончится, вы можете добраться до конечной точки своего путешествия традиционным способом — с помощью педалей.

Как самостоятельно установить двигатель от триммера на велосипед своими руками. Ставим двигатель от мотокосы на велосипед.

Виды подсветки на велосипед. Как сделать самостоятельно подсветку для велосипеда с помощью светодиодной ленты. Диодная подсветка для колёс своими руками.

Конструируем собственный велосипед с электродвигателем, устанавливаем мотор-колесо на велосипед своими руками. Что понадобится, для того чтобы установить мотор-колесо? Принцип действия, необходимые детали и рекомендации по установке.

Источники:

https://arbolit.org/materialy-i-instrumenty/samodel-nyy-motokul-tivator-izgotovlenie-elektricheskogo-i-benzinovogo-agregata.html
https://cooptech.ru/selhoztehnika/chto-mozhno-sdelat-iz-motobloka.html
https://stankotec.ru/raznoe/kvadrocikl-svoimi-rukami-iz-benzopily-velosiped-moped-karting-kvadrocikl-iz-benzopily-svoimi-rukami.html
https://moy-instrument.ru/instrumenty/dvigatel-ot-benzopily-na-velosiped-svoimi-rukami.html

Adblock
detector
