Электромотор для велосипеда своими руками из стартера

Содержание скрыть
1 Электровелосипед своими руками из стартера. Как сделать электровелосипед из обычного велосипеда
2 Комплект для электровелосипеда: обзор, особенности и отзывы

Электровелосипед своими руками из стартера. Как сделать электровелосипед из обычного велосипеда

Сделать электровелосипед своими руками – процесс достаточно сложный, предполагающий владение хорошими навыками. При отсутствии понимания сути процесса проще купить агрегат. Понимая рабочий процесс за токарным станком, имея в своём арсенале нужные инструменты, можно выполнять сборку.

Комплект необходимого инвентаря

Чтобы раскрыть суть вопроса: как из обычного велосипеда сделать желанный электровелосипед, для начала подготавливаются к работе. Нужно будет пользоваться:

  • сварочным аппаратом;
  • основным комплектом инструментов (подразумевается ножовка либо плоскогубцы);
  • токарным станком;
  • штангенциркулем большего размера;
  • сверлильным станком и комплектом свёрл;
  • шлифовальным станком;
  • съёмником цепи;
  • ключом для демонтажа трещотки;
  • металлорежущими предметами (подойдут гидравлическими ножницы, допускается применение ацетилено-кислородной резки, воспользоваться установкой для плазменной резки);
  • основным арсеналом для ремонтных работ с байком.

Также понадобится пособничество:

  • блока V-конструкции;
  • фрезы;
  • метчиков и плашек;
  • плоскошлифовального станка.

Предполагается работать со следующими материалами:

  • металлическим уголком;
  • звёздочкой ANSI #40, предполагающей 9 зубьев;
  • двумя подшипниками;
  • круглой болванкой из стали окружностью 0,5–1 дюймов;
  • четырёхдюймовым и дюймовым шкивами под клиновой ремешок;
  • клиновым ремнём.

Как преобразовать обычный велосипед в желаемый электровелосипед

Как собрать электровелосипед, волнует многих велосипедистов. В целях экономичной сборки следует поискать знакомых, которые могли бы предоставить бесплатно мотор с аккумулятором и велосипедом. Желательно найти байк с максимальным количеством передач. Это нужно для большего ускорения и увеличения допусков в электроцепи.

В поисках старого кресла с электродвигателем поможет интернет, где часто предлагают моторы б/у с аккумуляторами. Предпочтительнее обратиться в отдел ремонта и сбыта инвалидных кресел, поскольку здесь повезёт наверняка. Вряд ли техперсонал откажет в помощи за небольшую сумму.

Изготавливаем наружное подшипниковое кольцо

За неимением наружного кольца на байке, изготавливаем его самостоятельно. Необязательно делать резьбу, можно обойтись и без неё. Кольцо закрепляется винтами внутри каретки самодельного электровелосипеда.

Изготавливаем промежуточный вал

К большому ролику, подшипникам и звездочкам размером центрального отверстия подойдёт стальная болванка, размер которой должен составлять 5/8 от окружности звезды. Подходим к токарному станку, стачиваем один край заготовки до одного дюйма и диаметра, уменьшенного в два раза от окружности звезды. Остаток заготовки стачивается также. Центральная часть составляет 5/8 окружности звезды, чтобы промежуточный вал не проскальзывал.

Просверливаем прорехи для болтов, предварительно закрепив вал блоком V-образной конфигурации. Болтовые отверстия должны находиться по уровню. Размер болтов подбирается в соответствии с размерами вала и остальных частей.

Модифицируем звёзды

Слишком большую по ширине звёздочку модифицируем. Обработка звезды на токарном станке производится подрезным резцом до тех пор, пока ширина детали не станет 0,1 дюйм. После этого приступаем к установке резцовой каретки предположительно на 10 градусов, производим изменение угла зубьев до получения одинаковых показателей с двух краёв.

Работа с главным ведущим шкивом

При наличии отверстия в двигателе, внутри заготовки сверлим дюймовое отверстие, идентичное размеру вала. Соответствие размеров нужно обязательно соблюдать. После этого с помощью станка одну сторону стачиваем до 0,5 дюйма соответственно размерам ролика, предварительно обработанного.

О сборке промежуточного вала

Заранее прикупив цилиндрические штифты с винтами, собираем вал. При условии безошибочно выточенных деталей, сборка не вызовет никаких проблем.

Собираем цепную передачу

С помощью съемника приступаем к демонтажу цепи. Устанавливаем цепь обратно, продевая механизм через скоростной переключатель сзади. Зацепляем цепь на кассетную среднюю звезду. Проверяем правильность положения заднего переключателя. Для получения требуемой длины цепи располагаем её концы рядом. Разъединяем механизм в месте сгиба.

Проверяем работу без нагрузки

Переворачиваем самодельный электровелосипед колёсами кверху для свободного вращения заднего колеса. На умеренной передаче начинаем проверку. В целях обеспечения натяжения велоцепи следует крепко удерживать мотор снизу противоположно клиновому ремню. Свободной рукой подсоединяем моторные провода к аккумулятору.

На слёт цепи влияют следующие факторы:

  • мало сточена ширина звезды;
  • в случае проскальзывания ремня влияет слишком высокая передача либо его слабая натяжка;
  • плохо выровненные звезды.

О макете моторного крепления

В целях экономии макет изготавливается из картона, а не металла. Преобразовать картонную заготовку в любую форму значительно проще, чем металлическую. По возможности можно внедрить двигатель за подседельным штырём. Тогда вращающиеся элементы будут находиться на большем расстоянии от ног.

О предварительном моторном креплении

По картонному макету вырезаем металлическое крепление, приложив к железу оригинал и обведя его мелком. Для вырезки металлического макета понадобятся большие гидравлические ножницы, позволяющие в точности повторить все контуры. Остальные инструменты требуют владения определённых навыков.

Устанавливаем двигатель

Берём неравнобокий уголок и начинаем с выполнения прорех для U-образных болтов с последующей их установкой. Необходимо исключить скольжение болтов. Обладая картонным макетом, разметка будет лёгкой. Прикладываем его к пластине, помечая кернером один конец прорези, затем другой. Каждая сторона должна получить по две прорехи, всего четыре.

Отверстия должны быть нормальными для закручивания гаек и для внедрения болтов. Так, для болтов 3/8 дюйма предполагается 0,4-дюймовое отверстие.

Для выполнения прорезей лучше воспользоваться торцовой фрезой. В случае с плазменной резкой вырезаются аккуратные прорехи в железном уголке для болтов.

Устанавливаем неравнобокий уголок

Некоторые двигатели не требуют этой установки. По возможности устанавливаем неравнобокий уголок, за счёт которого двигатель закрепляется прочнее. В качестве альтернативы используем U-образные болты.

Производим крепление адаптерного кронштейна к двигателю. Скольжение кронштейна обеспечивает адекватное натяжение ремня. Изготавливаем пластину и привинчиваем её к переднему участку двигателя. Пластина предполагает некоторое смещение. Крепление небольшого прямоугольника, параллельного двигателю, производится болтами непосредственно к основной пластине монтажа.

Приступаем к сварке двигательного крепления

Предварительно производим тщательную пескоструйную очистку и небольшую зачистку щёткой по металлу. Штыки должны быть чистыми. В сварке важно соблюдать последовательность. Сварив один край, нужно подождать, пока остынет металл, а затем приступать ко второй части.

Основной жар направляем преимущественно на пластину, выбираем менее высокую температуру сварки, но доступную для проваривания листов. Можно капать расплавленный металл для лучшей спайки двух металлических листов.

Собираем ременной привод

Здесь всё предельно просто. Надеваем ремень на шкивы, хорошо натянув его, и затягиваем болтами. Поскольку эксплуатация велосипеда приводит к постепенному растягиванию ремня, периодически проверяем степень натяжения и корректируем, если нужно.

Производим повторную проверку без нагрузки

На самой низкой передаче запускаем мотор по максимуму. При достаточном креплении повышаем постепенно передачи. В случае установки велокомпьютера сзади, наблюдаем за его показателями. Передний велокомпьютер не показывает ничего. Ремень также не должен проскальзывать.

Об аккумуляторном креплении

Заранее проверив батарейки и зарядное устройство на пригодность, устанавливаем аккумулятор. Делаем картонную заготовку батарей, поскольку она легче перемещается. Выбираем оптимальный участок для установки батарей. Рекомендуемое место – поближе к земле, подальше от седла. Подобное размещение обусловлено возможностью увеличения сцепления покрышки заднего колеса и снижением центра тяжести байка.

Берём железные уголки, делаем из них поддон для последующего крепления аккумуляторов стяжками либо эластичными шнурами. Привариваем поддон к велораме. Сварной шов должен получиться высококачественным, поскольку на него будут производиться существенные нагрузки.

На рисунке представлена наглядная схема электровелосипеда. Поскольку велосипед уже оснащён переключением передач, достаточно внедрить обычный переключатель, чтобы управлять двигателем. Допускается установка однополюсного трёхпозиционного десятиамперного переключателя от ненужной радиостанции. Рабочие позиции обозначены двумя включателями и одним выключателем. Представленная схема показывает работу одного аккумулятора под 12-вольтовым напряжением при выставленном режиме первого включателя. Второй выключатель предполагает работу двух аккумуляторов с 24-вольтным напряжением, позволяя использовать мотор на всю мощность, а при необходимости снизить обороты.

Это наглядный пример схемы из трёх аккумуляторов. Каждой электрической схеме присуще иметь плюсы и минусы.

Испытываем велосипед, ищем и устраняем неполадки

Закончив сборку электровелосипеда, пора испытать его на деле. Можно пригласить друзей, чтобы похвастаться собственным изобретением и рассказать им, как собрать электровелосипед. Обязательно голову защищаем шлемом во избежание непредвиденных обстоятельств, приводящих к травме. Возможно, что первое изобретение не оправдает надежд, поэтому нужно быть морально готовым к такому повороту. Среди распространённых причин возможных неполадок – плохой контакт проводов, неправильный расчёт передаточного отношения.

Проводя испытание уникального изобретения, следует взять с собой инструменты, которые понадобятся в приведённых случаях:

  • отсоединились провода;
  • при условии превышенного передаточного отношения;
  • неисправность аккумуляторов.

Эти неполадки не позволят ехать велосипеду.

Диагностика электровелосипеда

Для диагностирования предполагаемых проблем, включаем самодельный электровелосипед с поднятым задним колесом. Вращение покрышки недопустимо и обусловлено чрезмерным передаточным отношением. Целесообразно прибегнуть к увеличению шкива промежуточного вала либо уменьшению двигательного шкива. Это нужно для снижения передаточного отношения и увеличения крутящего момента. В результате велосипед поедет.

При отсутствии вращения покрышки диагностируют отсоединения проводов либо непригодность аккумуляторов. Тогда обеспечиваем аккумуляторам полную зарядку, а проверку напряжения на них производим с помощью мультиметра. Оптимальное напряжение полного заряда обычно составляет 27 вольт.

Проверку целостности электроцепи выполняем тем же мультиметром. Отсоединяем провода, проложенные к двигателю, подсоединяем их к прибору с последующим включением переключателя. При условии отображения только нулей на экране заряженных аккумуляторов, диагностируется проблема самих проводов либо переключателя.

Медленный ход велосипеда обычно обусловлен неправильным передаточным отношением. Для диагностирования этой проблемы смотрим на степень вращения заднего колеса в поднятом состоянии. При ускоренном вращении диагностируется повышение передаточного отношения. В этом случае уменьшаем его посредством увеличения размера валочного шкива либо уменьшением размера двигательного шкива.

Если вращение покрышки характеризуется одинаковой быстротой, как при нагрузке, так и без неё, поступаем обратным образом. Производим увеличение передаточного отношения или уменьшаем размер валочного шкива. Можно увеличить размер двигательного шкива.

Подойдя к теории сборки электромопеда со знанием дела, можно попробовать сделать его своими руками.

Тема электротранспорта меня интересовала всегда.
И вот наступил долгожданный момент, когда я от теории наконец перешел к практике. О своём опыте я поведаю ниже.

Пара мыслей в качестве вступления.
Почему именно сейчас так активно заговорили про электромобили, электросамолёты, электробайки? Наконец почти разрешилась основная проблема электротранспорта — начали появляться достаточно компактные и емкие батареи. Более того, они заряжаются за терпимое время. Собственно только этого и ждали, все остальное давно создано и «обкатано» — кузов, ходовая часть, электроника, электромоторы. Все это уже используется сотню лет. А электромоторы позволяют использовать непривычные решения — к примеру устанавливать себя в ступицы самих колес.

Велосипед обычный, средней ушатанности, цена примерно 200$
— электромотор на 48V и мощность 380W
— батарея на 48V и 10A
— скорость без помощи педалей по ровной дороге 35-40 км/ч
— дальность поездки 22-25 км по легкой холмистой местности и в городе
— время полного заряда 2 часа

Надо отметить, что переоборудование не сильно бросается в глаза и большинство людей на улице просто не замечают ничего необычного в велосипеде.

Весь комплект приобретен в Китае через eBay. Искать комплекты стоит по ключевым словам «ebike, Motor Conversion, kit, LiFePO4». Вся покупка обошлась в примерно 650$ USD с пересылкой из Китая.
Покупать придется два комплекта — сам KIT и батарею.

KIT состоит из уже собранного колеса, контроллера, рукоятки газа, рукояток тормоза, датчика под педали, фары с замком, кнопки звукового сигнала, сумки для батареи.

Вторая часть комплекта — это батарея и зарядное устройство.

Комплекты бывают на 12, 24, 36 и 48 вольт и мощностью в 250, 380, 500 и 1000 ватт.
Батарею выбирается соответствующего напряжения. Я бы советовал не гнаться за мощностью. 380W для ровной и холмистой местности вполне достаточно. Увеличивая мощность скорость будет увеличиваться не значительно, но в гору «тянуть» будет лучше.
Мой личный опыт — я очень редко помогаю педалями и звездочки стоят все время в положении «максимальная скорость».
Стоит заметить, что в многих странах есть ограничение в 250W.
Почему я выбрал 48V, я сейчас точно сказать не смогу, но в мае, когда я прочесывал интернет перед покупкой была поставлена метка — брать только 48V. С мощностью батареи все просто — у меня 10A, это 25 км. Если купить 20A, будет 50 км пробега и 16 кг батареи вместо 8-ми. Решите, стоит ли вам таскать лишние 4-8 кг веса, если вы не собираетесь далеко ездить. Я понимаю, что мощность не в амперах измеряется, но так их продавцы различают. Не ватт/час, а именно напряжение/амперы.

Мотор

Главное, что надо помнить монтируя колесо — кабель должен выходить из колеса слева! Тогда оно будет вращаться в правильную сторону. Вторая и не очевидная опасность — из колеса выходит три толстых провода и несколько тонких. Первое что делает человек смонтировав колесо — он его крутит. Колесо вырабатывает электричество, между силовым проводом и одним из тонких проводков проскакивает искра и все, сгорел датчик, покатушки отменяются. Поэтому вынув колесо из коробки сразу обматываем эти провода изолентой и до момента подключения к контроллеру так их держим.
Возможно придется слегка подтачивать посадочное место на вилке и ось на колесе, у меня так и получилось. Дремель и несколько режущих дисков хватило, чтобы установить колесо.
Тут надо быть максимально аккуратным, чем плотнее колесо сядет на своё место, тем меньше проблем будет в будущем. Не сточите лишнего. Владельцам дорогих велосипедов с алюминиевыми вилками стоит выбрать заднее колесо, я читал как мощное киловатное колесо просто выламывало усы на вилке при пробном включении. Передняя вилка рассчитана на нагрузку вверх и назад, а колесо тянет вперед и по кругу. А вот мотор на заднем колесе дает нагрузки на раму не отличающиеся от педалей.

Контроллер

Единственная замечание. Из-за законодательного ограничения скорости в некоторых странах в контроллере есть блокировка. Чаще всего это провод, который надо просто разомкнуть. Заблокированный контроллер не даст разогнаться быстрее 25 км/ч.

Управление

Во первых надо заменить рукоятки тормозов. Я не стал менять рукоятку переднего тормоза. Заменил только заднюю. Зачем надо менять? В рукоятке находится контакт, который отключает электромотор в момент торможения.

Во вторых на левую сторону руля надо установить рукоятку газа. Снимаем резиновую ручку, отрезаем её с внутренней стороны на необходимую ширину. Ставим все на своё место.

В третьих надо установить фару. В фаре находится «замок зажигания» и звуковой сигнал. Кнопку звукового сигнала я не стал подключать, могу и так поорать. А вот пара ключиков весьма порадовала. Ключ заменяет выключатель питания, а дальнейший поворот включает фару. Это удобно. Вытащить ключ из «фары» не выключив велосипед не получится. Велосипед довольно тяжелый, а ход на педалях тоже не так прост (ведь они стоят на максимуме и еще надо провернуть мотор, который в таком случае становится генератором) — запрыгнуть и укатить на вашем велосипеде вору будет не так просто. Даже просто укатить его в руках. Это позволяет не сильно «напрягаться» отвлекаясь от велосипеда на несколько минут и не пристегивать его каждый раз замком.
На фото заметно, что фара сделана из дешевого пластика и начала протираться от обрезиненного тросика передач.
Светодиоды в теории должны показывать степень разряда батареи. Возможно на свинцовых так и есть, но на LiFePO4 батарее это не работает. Сначала светится полный заряд, потом красный светодиод — батарея пустая. Кроме того, это суперлайт светодиоды и они банально слепят ночью прямо в лицо, да и днем тоже мешают. Поэтому там и находится эта полоска клейкой бумаги. Потом я сточу кончики светодиодов и капну сверху по капле термоклея, чтобы получить просто матовое свечение.

Я упомянул, что в комплекте есть датчик на педали. Его я не ставил. Он заменяет рукоятку газа. Начав крутить педали вы включаете мотор, но он только помогает ехать. Не более того, думаю это должно быть довольно экономно, но меня не заинтересовало.

Батарея

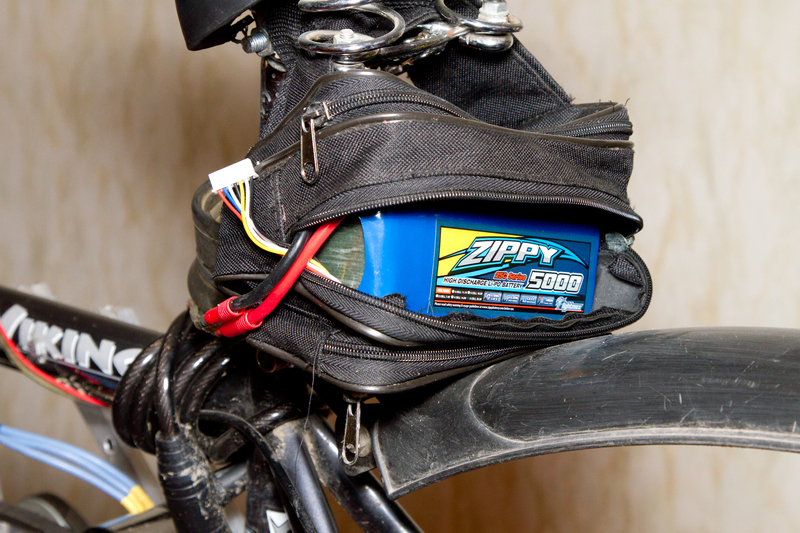

Кроме батареи в сумке находится плата-балансира зарядки. С неё идет пучок проводов в саму батарею. Тоесть батарея заряжается по частям и отдельные «банки» элементов балансируются между собой.

Почему не обычная кислотно-свинцовая батарея? Аналогичная по параметрам моей батареи будет весить больше 20-ти кг. Будет возня с электролитом, долгая зарядка, количество циклов заряд-разряд не больше тысячи, а всего сотня-две. Мало того, если я пойду покупать у себя в магазине такие батареи — это будет стоить не намного меньше. Так что даже по деньгам я не выгадаю.

Аппарат в квартире на зарядке. Полный заряд занимает два часа, зарядка легкая и сравнительно небольшая, можно кинуть в рюкзак и заряжать велосипед в дороге. В придорожном кафе к примеру или на заправке.

Заключение

Что приятно — права не нужны, страховка не нужна, в квартиру закатывается, бензином не пахнет.

Визуально широкие шины на велосипедах воспринимаются как нечто тяжелое и неповоротливое, однако они очень хорошо себя зарекомендовали в эксплуатации. Они дают хорошее сцепление, плавность хода, позволяют безопасно развивать большие скорости, что актуально с мощными моторами.

Имейте ввиду что несмотря на крупный размер шин, в них добавилось не на много больше каучука, все остальное пространство это воздух. Поэтому они не такие неповоротливые и тяжелые как кажутся. Для таких велосипедов выпускают 4 и более дюймовые обода.

Вы живете там, где заснеженные дороги, или там, где много выпадает осадков и ездить приходится по песку или грязи. Вы хотели бы получить большее сцепление с дорогой, а соответственно и большую тягу, и уверенность езды, ваше решение – привод на два колеса 2WD.

Ранее темы полноприводных e-bike уже поднимались, также были предложения делать на велосипедах очень широкие шины. Однако, для полной уверенности мы видим, что в прохих погодных условиях установка второго ведущего колеса — это необходимость.

Еще одна очень интересная идея для создания электровелосипеда своими руками. В этом проекте будет использоваться электродвигатель работающий на 48 вольтах. Развиваемая скорость составляет около 100 км в час!

За основу был взят беспородный велосипед, купленный много лет назад у коробейников б.у. из Европы. Электродвигатель (модельный outrunner) типоразмера 6354 kv200 . Контролер (регулятор) был использован Hobbyking SS Series 90-100A

Как я уже упоминал в прошлой статье основным недостатком клиноременной передачи является ее малая КПД по сравнению с зубчатой и малое передаточное число.

В новой версии электровелосипеда я решил перенести всю силовую конструкцию на место заднего багажника, чтобы оно не мешалось под ногами. Как и в прошлый раз для крепления элементов использовал алюминиевый профиль.

Все началось в прошлом году, когда я стал все чаще и чаще ездить на работу на велосипеде, т.к. ожидания в автомобильной толпе, после рабочего дня, момента приезда домой стали напрягать все больше и больше.

Единственным недостатком, омрачающим поездки на работу была горка, протяженностью около 300 метров с довольно крутым подъемом, при въезде на которую приходилось прикладывать значительные усилия

Электровелосипед своими руками миф или реальность?

В то время как электровелосипеды, а в частности мотор-колеса и аккумуляторы становятся все надежней и лучше, многие велосипедисты задумываются о их приобретении и переоборудовании своего байка.

Однако многих отталкивают цены на комплекты, и первое что приходит в голову как снизить затраты на внедрение электрической тяги. Существует самый простой способ — это купить мотор колесо и подключить к нему обычные дешевые свинцово-кислотные аккумуляторы. Для начала очень даже пойдет что бы ощутить, понять принцип работы, опробовать велосипедное ноу-хау.

Но люди всегда все любят делать своими руками . Может не полноценно делать, но пробовать так точно. Это и удовольствие от самого процесса разработки и осознание того что это личная ручная работа и конечно же от использования.

Создать электровелосипед своими руками можно, но это сложно сделать в домашних условиях, но все же выполнимо. Для начала надо разобраться с его структурой. В простом понимании вся конструкция состоит из 3 основных узлов. Это мотор, то что будет непосредственно приводить в движение, контроллер (регулятор) оборотов и мощности подаваемой от аккумулятора на движок, и сам источник питания.

Самодельный электровелосипед, что может получится

Если брать аналогию между бензиновой версией тяги и электрической то получается следующее:

Мотор (электро) – он же и двигатель как в бензиновом исполнении – то что крутит, только он тихий, в нем ничего не взрывается, нет выхлопных газов, он не так греется и самое главное, что для него не надо сцепления т.к. электромотор не имеет холостого хода, то есть ему не надо постоянно быть запущенным и вращаться.

Роль мотора для самодельного электровелосипеда может выполнять шуруповерт , автомобильный стартер и другие двигатели, которые есть в хозяйстве.

Регулятор (контроллер) – это если брать по аналогии с ДВС является коробка передач, задача которой набирать разгон в оптимальных режимах работы движка. Контроллер для начала движения подает очень малый вольтаж на двигатель, и он начинает плавно вращаться, при торможении же, он рекуперирует энергию движения в электрический ток, который подзаряжает батарею.

Аккумулятор – это по сути тот же бензобак только на много экологический. Как правило аккумулятор — это матрица из батарей. Например, батарея 24В 10Ач состоит из 16 маленьких аккумуляторов, подключенных по определенной схеме.

Для собрания самого примитивного электровелосипеда достаточно иметь мотор и аккумулятор. К примеру, можно примастерить мотор и подавать напряжение на него с помощью обычного выключателя, однако надо учитывать непрактичность такого подхода, т.к. велосипед, при достаточно мощном моторе, сразу рванет с места и может получиться не то, что с самого начала было задумано, не поездка, а ДТП.

Также можно использовать мотор малой мощности при этом он со старта будет трогаться плавно, но на большую скорость, при этом, не рассчитывайте, так как мотор просто не вытянет.

Идеальным вариантом как я считаю можно сделать коммутацию с каждого из аккумуляторов и выключателями последовательно при разгоне их включать.

Еще один самодельный электровелосипед с мини мотором от RC модели

Как соединить мотор и колесо велосипеда?

Есть множество способов, от самых примитивных до достаточно профессиональных в плане идеи и реализации, начнем с простого – привод к покрышке.

Если у вас был советский велосипед, то наверняка там был динамо генератор для подключения фары. Вот по такому же принципу можно и подключить электромотор к колесу. КПД этого вида привода очень маленькая т.к. большое количество энергии уходит на трение между приводом и покрышкой. Но для того что бы попробовать проехать на электротяге в самый раз!

Второй способ — это приделать вторую звезду на колесо с левой стороны, а на багажнике установить мотор также со звездой и сделать простейший цепной привод. Но, как и в предыдущем способе – буду механические потери, да и внешний вид не особо отличается красотой.

Самый верный и надежный способ — это купить мотор колесо , пусть даже Б/У, заспицевать его и получить отличный мотор с эстетическим видом и высоким КПД и без соединительных мест, на которых очень много энергии уходит в пустую.

В настоящее время велосипед является одним из самых востребованных и популярных способов передвижения. Занимаясь велоспортом, можно практически бесплатно доехать до места назначения, одновременно тренируя определенную группу мышц, тем самым поддерживая свое тело в отличном здоровом состоянии. Главным преимуществом такого перемещения является отсутствие влияния на загрязнение окружающей природной среды.

Велосипедные прогулки на большие расстояния могут в некоторой степени утомлять велосипедиста. Для облегчения его работы был изобретен велосипедный электродвигатель. Первые модели такого оборудования начали выпускаться в 1998 году.

Первоиспытателями данной продукции стали жители горных местностей по причине частых тяжелых подъемов, которые напрочь отбивали у них желание пользоваться велосипедами. Велосипедный электродвигатель также моментально оценили люди преклонного возраста, находящиеся не в лучшей физической форме.

Применение велосипеда с установленным на него полезным оборудованием позволяет велосипедисту не прикладывать усилия для осуществления процесса езды. В некоторых случаях это чудо устройство позволяет обеспечить самостоятельное перемещение велосипеда, абсолютно без прикладывания усилий извне, за счет заряда батарей и электродвигателя.

Велосипедный электродвигатель и его конструкция


Доработка до совершенного вида моделей электродвигателей происходила на протяжении длительного периода времени не одним специалистом, которые разработали несколько их видов:

  1. Подвесной электродвигатель.
  2. Электродвигатель встроенной конфигурации:
  • с прямым приводом;
  • редукторый.

Каждый из описанных видов двигателей имеет свои технологические особенности, преимущества и недостатки в процессе их эксплуатации. Обычно выбор их производится в соответствии с желаниями владельца велосипеда с учетом его конструктивных особенностей.

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

  • уменьшение срока службы колеса;
  • небольшая величина КПД;
  • необходимость постоянного контроля давление в колесах;
  • сложности использования на мокрой дороге.

Как сделать велосипедный мотор из подручных средств

Популярность использования электродвигателей растет с каждым днем. В настоящее время их можно приобрести в готовом виде или по отдельным деталям с целью самостоятельного произведения процесса сборки.

Для того, чтобы своими силами собрать электродвигатель, необходимо заранее подготовить составляющие элементы:

  • контроллер;
  • батареи;
  • зарядное устройство к батареям;
  • двигатель.

Функцию устройства с функциями электроники выполняет контролер, с помощью которого и происходит управление электродвигателем. Контролер отвечает за подачу тока от аккумулятора к двигателю.

В усовершенствованном двигателе предусмотрен индикатор, который выполняет функции:

  • предоставляет информацию о степени заряда батареи;
  • извещает о величине скорости велосипеда;
  • информирует об уровне силы нажатия на педаль транспортного средства.

На рассматриваемый индикатор подает сигналы элемент контролера.

Также электродвигатель обладает удобным свойством, связанным с возможностью зарядки батареи при следующих условиях:

  • в случае полной остановки велосипеда;
  • при движении его с постоянной скоростью;
  • при совершении плавного торможения.

Для электродвигателей применяются различные батареи:

  • никель-металлогидридные;
  • литий-ионные.

При самостоятельном изготовлении электромотора аккумулятор может брать прикреплен несколькими способами:

  • в специально отведенном контейнере;
  • непосредственно на раме;
  • в отсеках рамы.

Мотокомплекты и специальные двигатели

Приобретаемые мотокомплекты уже содержат все необходимые крепления, для большинства моделей велосипедов являющиеся универсальными.

Многие известные производители начали выпускать велосипедные моторы мощностью до четырех лошадиных сил. Установка такого оборудования позволит эксплуатировать велосипед без необходимости кручения педалей, позволяя ехать только за счет электродвигателя.

Фрикционная передача

Принцип фрикционной передачи заключается в передаче крутящего момента между двумя вращающимися круглыми дисками, один из которых является ведомым, а второй- ведущий.

Движение осуществляется за счет силы трения на рабочей поверхности.

Недостатком такого устройства является большая вероятность проскальзывания по причине недостаточного трения между соединяемыми элементами.

Классическая цепная или ременная передачи

Смысл ременной или цепной передачи заключается в возможности передачи движения между двумя валами, расположенными друг от друга на достаточном удалении.

На каждый из валов одеваются шкивы, на которые и происходит крепление ремней или цепи. Нормальное обеспечение движения осуществляется только при натянутых элементах соединения шкивов.

Самое простое решение – мотор-колесо

Систему «колесо-мотор» можно изготовить самостоятельно. Установка производится с использованием колеса диаметра от двадцати до двадцати восьми дюймов.

Принцип работы данного устройства заключается в создании крутящего момента в элементе ротора за счет образования магнитного поля крутящегося типа на статоре, являющемся неподвижным и взаимодействии с магнитами ротора.

Электродвигатель — отзывы велосипедистов

Установил мотор-колесо на свой велосипед дорожного типа. Внешний вид моего боевого коня практически не изменился, а возможности у меня теперь огромные в плане путешествий. Плюс еще и зарядка аккумулятора происходит при небольшом торможении или при движении с постоянной скоростью. Очень доволен. Передо мной открылись прекрасные возможности.

Кирилов Евгений, город Пермь

Муж установил на мой велосипед электромотор с фрикционной передачей. В целом довольна, но есть небольшой минус, когда дождь или мокро — проскальзывает механизма передачи.

Все началось в прошлом году, когда я стал все чаще и чаще ездить на работу на велосипеде, т.к. ожидания в автомобильной толпе, после рабочего дня, момента приезда домой стали напрягать все больше и больше. Путь на велосипеде от дома до работы занимал по времени почти также как и на машине. Но с учетом того, что путь проходил большую часть по дорогам, на которых практически отсутствовало движение автомобилей, вдоль прибрежной полосы водохранилища и живописной аллеи, в которой в утренние часы проводили разминку спортивно-ориентированные люди, а берег украшали зевающие рыбаки с удочками – езда на велосипеде доставляла еще и моральное удовлетворение от любования за всем происходящим вокруг.

(много картинок)

Единственным недостатком, омрачающим поездки на работу была горка, протяженностью около 300 метров с довольно крутым подъемом, при въезде на которую приходилось сбрасывать на низшие передачи и прикладывать значительные усилия. Следствием этого являлось не комфортное состояние перед началом рабочего дня в офисе.

Родилась мысль оснастить свой велосипед двигателем, который бы помогал в трудные минуты. Изучив довольно много видеороликов на YouTube, форум сайта endless-sphere.com и другие ресурсы об электрификации в домашних условиях велосипеда, в голове сформировалась картина решения поставленной задачи. Осталось только реализовать.

Мысль о покупке готового набора с мотор-колесом на переднем приводе казалась мне банально простой, а также две другие причины: малая развиваемая мощность (до 500 Вт) и дороговизна – сыграли не в ее пользу.

Акцент был сделан на задний привод и использование бесколлекторного двигателя. КПД такого решения, казалось, должно быть выше, чем использование переднеприводного мотор-колеса.

Уже имея небольшой опыт в радиомоделизме, я решил использовать для реализации своей задумки компоненты от HobbyKing, как основные при постройке электровелосипеда. Механику же было решено использовать ту, которую легко достать в любом авто- или веломагазине.

Компоненты
HobbyKing
Автомагазин
Веломагазин
Строительный магазин

Итого 7300 руб.

Изготовление (механика)

Изначально я планировал вырезать звезду с нужным количеством зубьев с помощью лазерной резки в какой-нибудь мастерской, но поиски готового 3D-шаблона нужной конфигурации заняли много времени и ни к чему путному не привели. Заказ же резки вместе с изготовлением дизайнером шаблона выливался в копеечку (около 1500 руб.). Это ставило на нет основной принцип задуманной идеи – минимизация расходов на заказные и использование доступных готовых недорогих компонентов.

Поэтому в веломагазине (веломастерской) была приобретена самая большая звезда 52T, снятая с кассеты. А для крепления ее к втулке заднего колеса в строительном магазине куплен алмазный диск для болгарки подходящего диаметра (15 см). Центральное отверстие диска пришлось расточить сверлом и напильником до нужного диаметра втулки заднего колеса. Крепление этой конструкции к заднему колесу выполнено тремя болтами к спицам. Желательно для крепления использовать “ушастые” гайки, которые хорошо цепляются за спицы, а также автоконтргайки (с вкладышем). Звезду следует отбалансировать на крутящемся колесе, чтобы не было биений в разные стороны.

Для предотвращения передачи крутящего момента на двигатель с вращающегося колеса я использовал фривил на 16 зубьев, который легко купить в любом веломагазине. Проблема в том, что он предназначен для использования с более крепкими цепями и стандартные узкие цепи на него не садятся. Чтобы это стало возможным надо зубья фривила немного обточить по бокам. Я использовал для этого ручную бор-машинку с насадкой из точильного камня. 10 минут и все готово – напильником это растянулось бы надолго.

Так как фривил предназначен для накручивания на заднюю толстую втулку он имеет внутреннюю резьбу большого диаметра и для крепления его к передаточной втулке (с диаметром резьбы 10 мм) необходим переходник. Такой переходник я тоже смог найти в веломагазине. Он продавался в комплекте с втулкой черного цвета и я не знаю для чего она нужна. На фото представлен второй такой же переходник, который был с другой стороны с обратной резьбой.

Для натяжения цепи от фривила до ведомой звезды заднего колеса я использовал стандартный недорогой переключатель скоростей. Конфигурация натяжителя получилась, конечно, не самой удачной, но в целом он выполняет свою роль, а ничего лучшего я придумать не смог.

Для поэтапной передачи крутящего момента с двигателя на фривил я использовал две переходных втулки с установленными на них шкивами под клиновой ремень генератора ВАЗ-2108. Вся конструкция крепится с помощью алюминиевых профилей на раме велосипеда.

UPD. Рама не должна быть из композитных материалов вроде карбона, т.к. она должна быть монолитной и без повреждений для сохранения прочности. В противном случае рама может лопнуть. Не рекомендуется также использование алюминиевых рам. Лучше всего использовать как у меня стальную раму.

Переходные втулки тоже не обычные. У них значительно больше диаметр плоскостей, куда крепятся спицы. Это позволило прикрепить их к алюминиевым профилям. Для этого дырки под спицы немного рассверливаем под винты M3.

Шкивы для ремней имеют бОльший внутренний диаметра, чем диаметр резьбы переходной втулки, поэтому для исключения неточной установки шкивов я наматывал на резьбу втулки изоленту слой за слоем до диаметра отверстия шкива, а для фиксации под гайки использовал шайбы диаметром 30 мм.

В принципе, можно использовать одно передаточное звено клиноременной передачи. Запаса мощности двигателя хватит для езды по прямым дорогам и небольшим склонам. Но для уверенной езды по песку и в горки лучше использовать два звена. Каждое звено имеет кратность около 2x. Тем самым увеличивая в 2 раза передаваемый на колесо крутящий момент.

Изготовление (электрика, электроника)

Для управления мощностью двигателя я использовал серво-тестер, переведенный в ручной режим управления. Для питания серво-тестера и вентилятора охлаждения используется микросхема L7805 (КРЕН5А).

Поначалу, я отпаял с серво-тестера переменный резистор и поместил его рядом с правой рукояткой на руле. Оказалось, что такой способ плавной регулировки мощности имеет свои недостатки. Особенно неудобно им пользоваться в экстремальных ситуациях, когда приходится резко тормозить, когда рука перемещается на рычаг тормоза, а двигатель продолжает выдавать крутящий момент на тормозящее или даже блокированное колесо.

Поэтому, я упростил схему и сделал миниатюрную герконовую кнопку “газ в пол” (без фиксации) под большой палец правой руки, при нажатии на которую, двигатель начинает выдавать максимальную мощность. Для исключения резких рывков поставил на вход серво-тестера делитель напряжения на двух резисторах и конденсатор на 100 мкФ. Тем самым обеспечил плавное увеличение и уменьшение оборотов двигателя при нажатии и отпускании кнопки “газ в пол” примерно за 0,5 – 0,7 секунды.

На руль поставил ваттметр для контроля напряжения аккумулятора и измерения “расхода” запасенной в аккумуляторе емкости. Аккумулятор расположен в застегивающейся на молнию подседельной сумке. Тем самым убил двух зайцев – аккумулятор легко снимается для подзарядки и во время эксплуатации находится в замкнутом кожухе безопасности, на случай нештатного выхода из строя.

На левую рукоятку на руле поставил герконовую кнопку (без фиксации) для звукового сигнала отпугивания пешеходов. В качестве сигнала применил пьезокристаллическую автомобильную сирену — свистелку. Она вполне нормально себя чувствует при кратковременной работе на напряжении 22 В (аккумулятор 6s). Только громче чем на 12 В.

Итоги

Цепная передача на заднее колесо имеет довольно длинный пробег, что приводит к слету цепи с фривила при движении по ухабистой дороге. Для избегания этого пришлось городить некое подобие направителя цепи перед фривилом из куска алюминиевой полоски и пластикового ролика. Так как цепь при движении бьется об него это создает неприятный громкий стучащий звук. По хорошему надо ставить натяжитель или успокоитель цепи перед фривилом, но пока не придумал как.

Крепление задней ведомой звезды к колесу не самое надежное. Есть вероятность повреждения спиц или соскакивания крепления звезды со спиц. Такое один раз уже было, когда я применял обычные гайки. После этого я поставил “ушастые гайки” и автоконтргайки. Текущую втулку лучше поменять на втулку с креплением для дискового тормоза и большую звезду посадить на его место. Но т.к. диаметр звезды гораздо больше дискового тормоза, я не уверен, что расстояния до рамы хватит для свободного вращения.

Клиновая передача усилия от двигателя до фривила по началу работала достаточно приемлемо. Однако КПД такого решения оставляет желать лучшего. При увеличении натяжения ремня увеличивается нагрузка на подшипники переходных втулок и двигателя, что приводит к повышению износа и сил трения, а отсюда понижению КПД передачи. При уменьшении натяжения ремни при высоких нагрузках (старте с места, движении в гору) начинают проскальзывать, и это тоже ведет к понижению КПД. Найти баланс крайне сложно. Применение поликлиновых шкивов проблематично из-за их громоздкости. Лучшим решением видится использование зубчатой ременной передачи.

Управление мощностью двигателя как в первом варианте с помощью переменного резистора, как я уже писал, часто неудобно. Использование кнопки “газ в пол” часто неоправданно, т.к. бывают моменты, когда необходимо ехать медленно и плавно. Схема движения “газ в пол – разгон – выбег на нейтралке” хоть по расходу емкости аккумулятора практически сравнима по эффективности с движением при постоянной работе двигателя, имеет немаловажный недостаток – проскальзывание клинового ремня при разгоне. Зато в режиме “газ в пол” ощущаешь всю мощь, установленную под своим сиденьем.

Ну и, не принципиально, но все же, звук работающего двигателя и двигающейся цепи при открытой конструкции часто пугают прохожих. Если кто из моделистов знает, как свистят бесколлекторные движки, тот поймет.

Несколько интересных фактов

Аккумулятора емкостью 5000 мАч (22 В) хватает на 30 минут езды и 8-10 км пути при средней скорости 18 км/ч и ускорениях до 40 км/ч. Еще раньше, когда у меня стоял аккумулятор 2200 мАч (11 В) мне его также хватало на 8 км пути, но при максимальной скорости 18 км/ч, средней 14 км/ч и помощи двигателю педалированием при движении в гору.

Максимальный ток, потребляемый двигателем при разгоне в режиме “газ в пол” около 60 А. Таким образом, выдаваемая мощность около 1250 Вт, что в несколько раз выше чем у большинства продаваемых мотор-колес. Разгон до 40 км/ч по прямой не более 10 сек.

В текущей конфигурации я отъездил в прошлом сезоне с июля по октябрь почти каждый день на работу при суточном пробеге около 20 км.

Комплект для электровелосипеда: обзор, особенности и отзывы

Рано или поздно каждый байкер ненадолго становится «продажным», и, намотав несколько десятков километров за день, начинает малодушно мечтать о средствах «малой механизации» обычного велосипеда. Впрочем, после отдыха эти нескромные желания обычно проходят, и велосипед вновь становится объектом вожделения. Тем не менее, идея сделать электровелосипед своими руками очень популярна и с каждым годом получает более широкое распространение. Расскажем подробнее, как это сделать.

Из области мечты: На фото экстремальный шестикиловаттный байк, развивающий с места скорость в 60 км\час за три секунды. Пиковая сила тока – 100 ампер на литий-железо-фосфатных аккумуляторах… По заявке производителей, он держит скорость около 60 км\ч на протяжении 40 км. Кудесники обитают здесь: https://www.voltbikes.ru/blog/projects/E-bike-3000W-6000W-lifepo4/

Наши задачи гораздо скромнее. Сразу ограничимся, что не имеется в виду производство электровелосипеда «с нуля», а будет рассказано о том, как выбрать и установить на ваш любимый байк специальный комплект для переделки. После этой переделки электробайк сможет вас выручать в сложной ситуации.

История создания электрического мотор-колеса

Мотор-колесо, а оно представляет собой агрегат, в котором совмещено само колесо и электродвигатель, придумал (и запатентовал) американский изобретатель Веллингтон Адамс в 1884 году. Воплотить его идею в изделие смог через 6 лет его соотечественник — изобретатель Альберт Парселл, создав прообраз велосипедного мотор-колеса.

Попытки широкого практического применения этих перспективных устройств предпринимались в прошлом многократно. Однако ограниченное использование мотор-колес в конце 19-го и начале 20-го века не привело к реальной конкуренции с традиционными двигателями внутреннего сгорания ввиду отсутствия емких и легких аккумуляторов, способных выдержать сотни и тысячи циклов заряда-разряда. Поэтому мотор-колеса использовались и успешно применяются в настоящее время в узких областях, в мощных колесных средствах, например на рельсовом транспорте и карьерных самосвалах, где электроэнергию для них вырабатывают дизель-генераторы, расположенные на шасси.

Но шли годы, наука двигалась вперед, и такие аккумуляторы появились. Возникли технические предпосылки для использования изобретенного ранее устройства в современных условиях. Необходимость в применении перспективных и экологически чистых транспортных средств возникла по причине быстрого роста числа транспортных средств с двигателями внутреннего сгорания, которые выбрасывают в атмосферу несметное количество вредных веществ и существенно ухудшают качество жизни людей, особенно в больших городах и мегаполисах, то есть там, где плотность автомобилей наиболее высока. Кроме этого известно, что запасы углеводородного топлива исчерпаемы и человечество просто вынуждено применять другие виды энергии для перемещения в пространстве.

На рубеже 20-го и 21-го веков миграция человека на электрические и гибридные средства передвижения стала реальностью. Например, в Японии в 1997 году был создан первый в мире массовый гибридный легковой автомобиль (Toyota Prius), который движется за счет бензинового и электрического двигателей в зависимости от команды водителя.

Электровелосипед, без сомнения, попадает под определение гибридного транспорта, так как передвигается с помощью электромотора, запитанного от аккумулятора, и мускульной силы велосипедиста (аккумулятор рано или поздно сядет, или очередная горка станет ему не под силу). Мотор-колесо идеально подходит для установки на велосипед. Оно компактно, надежно и относительно дешево.

Мотор-колесо — это колесо, совмещенное в едином корпусе с асинхронным электродвигателем, который получает электроэнергию от компактного аккумулятора. Управляют подачей электричества к колесу контроллер (блок с электронной «начинкой») и средства ручного управления (расположены на руле велосипеда). Для того чтобы использование комплекта стало технически и экономически выгодным, вес этих основных устройств должен быть минимальным (6-8 кг), и в настоящее время достичь этого удалось.

Конструктор для сборки электровелосипеда с мотором 48В 1000Вт 26″

Длиннопост о том, как из обычного велосипеда сделать электрический. Краткое содержание: комплект рабочий, но перед покупкой рекомендую подумать ещё раз. Под катом много фотографий и текста, осторожнее.

В общем-то я не планировал покупать данный набор, и присматривался к DJI Mavic Air. Но так уж вышло, что к тому моменту, когда я договорился с жабой, он вдруг закончился в том магазине, в котором я планировал его брать. И не сказать, что он мне прям сильно нужен был, но так как на носу был матрасный отпуск в красивых горах Абхазии, то небольшое желание его приобрести оставалось. Но пока я мялся, вышел тот срок, за который он успел бы до меня доехать. Но так как с жабой уже была договорённость, то бюджет нужно было осваивать, и в качестве альтернативы выбрал мотор-колесо для велосипеда. Никакой литературы по данной теме заранее не читал, впрочем, как и отзывы на этот набор, о чём несколько раз пожалел. Мой выбор основан был на следующем: мотор в заднем колесе, побольше мощности, побольше ручек в комплекте, LCD дисплей. Короче, долго выбором не мучился, заказал и уехал в отпуск, рассчитывая что набор доставят как раз к возвращению. Но что-то пошло не так, и вместо Почты России заказ был отправлен курьерской службой. В итоге отпуск только начинался, а курьер уже стучался в дверь с посылкой.


Можно сказать, что доставили за 15 дней, но забрать посылку я смог значительно позже. Но даже не успел открыть, так как сразу после первого отпуска уехал во второй. В общем до вскрытия посылки руки дошли только в сентябре. Внешне коробка выглядела слегка помятой, но самое страшное ожидало внутри.


Несмотря на то, что продавец предпринял попытки сохранения товара при доставке, положив приличное количество пенопласта в коробку, да и везла её не Почта России — это всё равно не помогло. Если бы коробка стояла вертикально, то скорее всего ничего страшного с ней не произошло. Но в какой-то момент, во время доставки, её положили на бок и сверху придавили чем-то тяжёлым. В результате такого воздействия провод, которым подключен мотор, просто перебило. Провод там не простой, состоит из трёх жил питания фаз двигателя, и пяти проводов для датчиков. Из-за такого конфуза совсем забыл сфотографировать комплектацию набора и побежал ругаться с продавцом.

Пообщавшись с клиентской службой магазина по электронной почте, понял, что ничего хорошего мне не скажут, и открыл диспут в PayPal. Продавец предложил небольшую компенсацию за доставленные неудобства, и параллельно мы продолжили общаться по электронной почте. В результате получилось сторговаться на чуть большую сумму, и я нажал «Отмена» в предложении продавца на частичный возврат в PayPal, ожидая, что дальше продавец сможет сделать другое предложение. Но что-то пошло не так, и диспут перешёл в статус «рассматривается клиентской службой paypal». В итоге они решили, что я должен упаковать посылку и отправить обратно продавцу для получения полного возмещения. И так как сумма превышает определённый порог, то посылка должна быть отправлена таким образом, чтобы продавец при получении оставил свою подпись. Ну и конечно же, отправку я выполняю за свой счёт.

Попытки найти недорогую курьерскую службу, которая смогла бы отправить здоровенную коробку весом 13кг из нашей деревни и их деревню успехом не увенчались. Попутно вёл переписку с клиентской службой paypal, и пытался вернуть диспут к предыдущему статусу. Но столкнулся с довольно странным поведением — на каждое моё сообщение отвечал новый человек, по ответу которого складывалось впечатление, что историю переписки он не видит (или не читает), и соответственно каждый раз я получал примерно один и тот же ответ, в котором говорилось что всё хорошо, не переживайте, без проблем всё сделаем, просто подождите, мы сейчас свяжемся с продавцом и если он не против, то всё будет. Но в итоге ничего не было.

В последний день, выделенный paypal под отправку посылки обратно, я понял, что вариантов больше нет, надо отправлять. И вроде как на Почта России мне подтвердили, что можно отправить заказным с уведомлением о вручении, и тогда я получу то, что от меня требует PayPal. Для надёжности выбрал отделение почты, в котором не выдают пенсии и посылки, а доступна только услуга отправки. Но и тут меня ждал облом, причём троекратный: в данном отделении принимают посылки весом до 3кг, а у меня 12 с лишним; так же у них закончились международные треки, поэтому отправить в Китай они не могут; ну и коробка, в которой я планировал отправить, целиком обклеена скотчем, а по правилам почты на коробке не должно быть скотча, кроме их фирменного. Пришлось взять у них коробку подходящего размера, и ехать домой перепаковывать.

По приезду домой обнаружил на почте письмо от paypal, в котором говорилось, что срок отправки вышел, поэтому диспут закрыт. Вот это поворот, подумал я, и вспомнил, что незадолго до этого продавец в письме писал, мол закрой диспут, а я тебе так денег верну. Деваться было уже некуда, написал, что кейс закрыт. К моему удивлению, продавец не обманул — сделал возврат обещанной суммы. На этом можно считать историю покупки завершённой, можно переходить к интересной части.

На странице заказа данного набора был выбор, в какое колесо будет заспицован мотор: переднее или заднее. Но, как выяснилось уже после покупки, на самом деле выбор несколько шире, и не ограничивается только положением мотора. И в общем-то этому мне и хотелось бы посвятить пост.

Для начала стоит определиться со степенью готовности изделия. Если не хочется совсем заморачиваться, то можно купить сразу готовый электрический велосипед, с уже установленным мотором, контроллером и батареей. Цена вопроса от $500 на али. Если велосипед уже есть, то можно купить готовый комплект для установки. Причём комплект может быть как без аккумулятора (как тот, что приобрёл я), так и с аккумулятором — в таком случае нужно будет всего лишь прикрутить все запчасти к велосипеду и можно идти кататься. В зависимости от ценника комплект может быть разного качества, но если готового варианта нет, то можно закупить все компоненты по отдельности. В таком случае есть вероятность столкнуться с несовместимостью компонентов или, как минимум, их разъёмов, что может вызвать некоторые затруднения. Зато появляется возможность отдельно купить нормальный мотор, выбрать контроллер с необходимым функционалом (возможно даже отечественной разработки), подобрать подходящие по цвету и форме ручки газа и тормоза, ну и конечно же собрать батарею своей мечты.

Теперь о каждом компоненте чуть подробнее.

Главный двигатель электрического велосипеда — он же мотор — может передавать усилие как непосредственно на передней или заднее колесо, так и располагаться в районе каретки и передавать усилие через цепь и звёзды. В случае размещения мотора спереди есть большая вероятность повреждения дропаутов, поэтому рекомендуется их усиливать. На заднем колесе дропауты имеют более мощную конструкцию, но на всякий случай их тоже можно усилить, особенно если применяется мотор большой мощности и планируется использовать рекуперацию. В случае размещения мотора в районе каретки слабым звеном может оказаться цепь, и большие нагрузки будут испытывать звёзды, особенно, если не сбрасывать газ при переключении передач.

Когда мотор устанавливается в переднее или заднее колесо, то он может быть прямого привода, или редукторым. В случае с прямым приводом можно получить меньший расход при большей скорости, но весят они больше редукторных. Редукторные же обладают большей мощность на низких скоростях, весят меньше, но не поддерживают рекуперацию. Это происходит из-за того, что они имеют в своей конструкции фривил (обгонную муфту), который позволяет колесу свободно крутиться, когда его скорость получается ниже скорости двигателя, за счёт это улучшается накат (колесо меньше тормозит при движении). При желании его можно заварить и тоже пользоваться благами рекуперации, но в ущерб ресурсу шестерёнок редуктора. Для установки в область каретки обычно применяют редукторные двигатели.


В России, согласно правилам дорожного движения, если велосипед оснащён двигателем мощностью 250Вт и ниже, а так же двигатель развивает скорость не более 25км/ч — то он по-прежнему остаётся велосипедом. Если же двигатель мощнее или не ограничивает скорость — то после установки такого двигателя на велосипед — это уже мопед. Из этого вытекает — минимальный возраст ездока — 16 лет, необходимость имеет мотошлем и кроме того, требуется наличие водительских прав категории М (или любой другой). Если велосипед будет как на фото выше, то возможно он вызовет нездоровое внимание сотрудников дорожного правопорядка. Но меня ни разу не тормозили гаишники для проверки документов на вождение велосипеда, или для того, чтобы выписать штраф за отсутствие шлема. Но это всё равно стоит учитывать при выборе мощности двигателя.


Сам двигатель может быть коллекторным и бесколлекторным. Комплекты и с тем и с другим можно найти в китайских магазинах. Первые будут дешевле, во вторых не требуется менять щётки. Контроллеры для них отличаются, и между собой не совместимы. Выбирая мощный мотор, нужно также смотреть на мощность контроллера и выбирать (или собирать) подходящую по току аккумуляторную батарейку.


Контроллеры отличаются не только максимальной мощностью, но и набором функций. В самых простых может быть только кнопка включения и ручка газа. Дополнительно могут быть функции педального ассистента (PAS), дисплей с возможностью настраивать некоторые параметры, управление внешними световыми приборами, рекуперация, Bluetooth. Как мне кажется, обычного Noname китайского контроллера будет достаточно для большинства. Кто любит настраивать всё под себя стоит обратить внимание на более дорогие, брендовые контроллеры. Кроме того, есть контроллеры от энтузиастов, в том числе и из России.


Ну и конечно же, аккумулятор. От него будет зависеть максимальная мощность и скорость велосипеда, а также дальность автономного пробега. При кажущейся простоте, это, пожалуй, самая дорогая, сложная, тяжёлая и опасная часть электрического велосипеда. Чем больше будет напряжение батареии — тем быстрее будет крутиться двигатель. Чем больше тока сможет отдать батарея — тем больше будет мощности. Больше ёмкость — дальше пробег. Батарею можно купить готовую, а можно собрать самому. Можно купить новые элементы или б/у с taobao, а некоторые и вовсе потрошат дохлые ноутбучные батарейки в поисках живых элементов за недорого (но это такое себе удовольствие).

Есть разные варианты химии: Li-Ion — лёгкий, не очень дорогой, но теряет способность отдавать ток на холоде; LiFePo4 — в меньшей степени боится холода, но стоит дороже, реже самовоспламеняется; LTO — дорогой, тёжлый, не боится холода и больших токов; Pb (свинец) — очень дешевый, тяжёлый, с низкими токами заряда, и малой ёмкости; NiCd/Ni-Mh — дешёвые, недолговечные. Подробнее о плюсах и минусах конкретных типов химии можно прочитать в википедии.


От форм-фактора элементов также будет зависеть вес батареии, а также её устойчивость ко внешним воздействиям. Можно купить призматические элементы, типа Li-pol для радиоуправляемых моделек и квадрокоптеров, но стоит хорошо подумать о механической защите для них. Мягкую упаковку пакета легко замять и в результате образуется короткое замыкание между слоями внутри пакета, из-за чего аккумулятор может сильно разогреться, загореться и сгореть за считанные минуты. В случае с элементами в жёсткой упаковке, типа 18650/26650, всё чуточку лучше, но они тяжелее и собирать из них батарею немного сложнее (требуется точечная сварка или аккуратная пайка).


Кроме того, важность частью батареи является плата защиты и балансировки (BMS). Так как батарея состоит из нескольких последовательно соединённых элементов, то при её использовании (зарядке и разрядке) обязательно нужно следить не только за общим напряжением всей батареи, но и за напряжением каждого элемента в отдельности. В случае, если во время разрядки на каком-то элементе напряжение просело ниже минимального, то BMS должна отключить всю батарею, дабы не допустить повреждение данного элемента. При зарядке элементы так же заряжаются неравномерно, и для правильно зарядки в BMS может быть интегрирована схема балансировки, которая в простейшем случае (пассивная балансировка) шунтирует элементы, которые уже зарядились на балластный резистор. При использовании активной балансировки излишки заряда не расходуются в тепло, а перебрасываются на соседние или на все остальные ячейки.


И даже при наличии защиты, никогда не стоит оставлять без присмотра заряжающийся литий-ионный аккумулятор. А в идеальном случае для его зарядки стоит выделить отдельное помещение, оборудованное подобным девайсом, способным выдержать большие температуры горения и отвести продукты горения в дымовую трубу. Интересное видео о том, как горят литий-полимерные АКБ.


Само зарядное устройство обычно представляет из себя простой блок питания с ограничением максимального тока (CC). Литий-ионный аккумулятор безопасно заряжать током 1С — это означает, что в теории аккумулятор любой ёмкости можно зарядить за один час, если зарядное устройство позволяет отдать соответствующий ток. В действительности зарядка до 100% занимает чуть больше времени, так как по мере приближения к полному заряду аккумулятор начинает потреблять меньше тока, а в случае с пассивной балансировкой в конце заряда ещё и на неё будет затрачено прилично времени. Энтузиасты часто переделывают б/у телекоммуникационные блоки питания, так как они стоят недорого, имеют примерно подходящее напряжение, выдают большой ток, с небольшой доработкой напильником поддерживают режим постоянного тока (CC). На taobao можно купить уже переделанный блок с возможностью регулировки напряжения и тока в широком диапазоне.

Теперь можно вернуться к обозреваемому набору.


Набор состоит из: — мотор-колесо 48В 1000Вт заспицованное в заднее колесо 26″ — контроллер бесколлекторного двигателя — бортовой компьютер с дисплеем — две рукоятки (грипсы), одна из них с датчиком газа — две тормозные ручки с датчиками нажатия — сумка для аккумулятора — транспортная стяжка — провода для подключения батареи — датчик педального ассистента

Весь комплект весит 12кг. Установить его я планировал на велосипед Wheeler Pro 39, вес которого 17кг в сборе (из них 3кг вес заднего колеса). Итоговый вес велосипеда без аккумулятора получился 26кг — примерно столько весил мой предыдущий, стальной, конь — Stels Navigator 750.


В качестве батареи у меня нашлось 4 штуки ZOP Power 4S 1800mAh 65C. И по глупости своей, я соединил их последовательно, получив батарею 16S. Почему-то мне тогда казалось, что 16S — это как раз конфиг 48В, даже несмотря на то, что полностью заряженная батарея имела напряжение 67.2В, а 48.0В она выдавала только при полном разряде.

В качестве защиты была выбрана плата BMS Li-Ion 16S 60V 45A. BMS была выбрана симметричная — то есть у неё порты заряда и разряда соединены, что позволяет использовать рекуперацию. В качестве высокотокового разъёма для аккумулятора китайцы предложили использовать сетевой разъём IEC 320 (как у компьютерного блока питания) — спорить не стал, других всё равно не было под рукой на тот момент.


Установка комплекта не заняла много времени, но по ходу возникли некоторые проблемы. Датчик педального ассистента не подошёл по размеру к каретке и потому установлен не был. На старом колесе была установлена кассета на 9 звёзд, а на новом их только 7, и крепления кассет между собой не совместимы. Правая ручка тормоза совмещена с переключателем скоростей, поэтому теперь справа две ручки тормоза. Ну а всё остальное легко и просто — установил, подключил и поехал.


В сумку для аккумулятора был помещён контроллер, а для аккумуляторов был отрезан кусок пластикового вентиляционного короба, и с помощью транспортной стяжки закреплён сзади.


На руле нашлось немного места под бортовой компьютер


Первая поездка после установки была просто неописуемой. Крутишь ручку газа и неведомая сила толкает тебя сзади и разгоняет до 50км/ч. Правда не долго, аккумулятора 1.8Ач (фактически 1.3Ач) хватало всего на 5км хода, если не крутить педали и давить газ на максимум. Кроме того огорчило отсутствие рекуперации. Но я тогда подумал, что возможно стоит прочитать инструкцию и просто включить её. Ну а самое печальное было то, что примерно каждую минуту экран бортового компьютера гас и контроллер тоже отключался. Приходилось по новой его включать, увеличивать уровень поддержки (ускорения) и продолжать движение.


При переписке с продавцом выяснилось, что рекуперацию данный контроллер не поддерживает, а что с БК он не знает, но то, что на нём наклейка 36В — это не страшно. Впрочем, и в настройках БК был выбор напряжения 24/36/48В (влияет на показания уровня зарядка АКБ), поэтому пришлось поверить. Но опытным путём было установлено, что при напряжении выше 56В контроллер начинает глючить, показывать неверное напряжение батареи и отключаться. Ну а позже я обнаружил, что правильная конфигурация лития для 48В батареи — 13S — при этом максимальное напряжение будет 54.6В, а минимальное 39.0В.


Но так как я использовал готовые пакеты липолек 4S, то сделать 13S не представлялось возможным, поэтому решено было использовать конфигурацию 12S. Из-за этого максимальная скорость упала до 40км/ч, но зато БК больше не выключался. Хотя отсутствие рекуперации огорчало, ведь вроде бы всё для этого есть — но не работает.


В результате изучения форумов, выяснилось, что во многих китайских noname контроллерах заложено немного больше функционала, чем они предоставляют из коробки. И дополнительный функционал можно активировать подпаяв перемычки к определённым точкам на плате, которые для удобства ещё и подписаны.


Например вот тут Q означает «круиз», и если поставить перемычку между этой точкой и землёй рядом расположенной, то при длительном удержании ручки газа в одном положении будет активироваться функция круиза. А если X соединить с GND — то рекуперация будет активна постоянно, пока не нажата ручка газа. SH и SL — высокий и низкий уровень сигнала от ручек тормоза, в моём случае используется SL, т.е. ручка тормоза замыкает пин на землю. DS — выход, который замыкается на землю при нажатии ручки тормоза.

Если соединить DS и X, то рекуперация будет активироваться при нажатии тормоза. K1 отвечает за какую-то функцию, связанную со скоростным ограничением, возможно ограничивает скорость до легальных 25км/ч. K2 замкнут на землю, но не понятно за что отвечает. ZL и L к чему-то уже подключены, но записать, к чему именно — не догадался.


На всякий случай вместо перемычки взял 100Ом сопротивление. Поехал проверять, и было дело расстроился, так как рекуперация не заработала. Но в какой-то момент она неожиданно включилась. Причём настолько неожиданно, что мне сначала показалось, что что-то заклинило. Вернувшись домой подключил вместо аккумулятора регулируемый блок питания, и определил, что рекуперация начинает работать, когда напряжение опускается ниже 46,2В — что больше подходит для батареи 11S, но на тот момент я ездил на 12S, поэтому рекуперация и не работала, пока батарея не разряжалась до напряжение ниже 46,2В.

Также на плате была надпись 60В рядом с местом под пайку. Трассировка показала, что замыканием данном перемычки мы добавляем дополнительное сопротивление в цепь делителя измерителя напряжения батареи. Состоит он из двух последовательно соединённых резисторов 24кОм и 2.2кОм, средняя точка которых шунтирована на землю резистором 2.7кОм. А перемычка 60V добавляет ещё 7.5кОм параллельно тому резистору, что на входе. Опытным путём было установлено, что если запаять добавочное сопротивление номиналом 23.5k, то напряжение рекуперации будет 51В, что идеально подходит для зарядки батареи конфигурации 13S с балансировкой.


После этого рекуперация заработала так, как и хотелось, и тормоза стали использоваться значительно реже. При этом чем выше скорость — тем больше тормозное усилие от двигателя. Но режима дотормаживания нет, и на скоростях ниже 10км/ч рекуперация не эффективна в качестве тормозов. Кроме того, в случае торможения рекуперацией появляется эффект ABS, так как если колесо блокируется, то эффективность торможения падает. Но если разгоняется велосипед довольно плавно, то при торможении на больших скоростях даже при сильной затяжке колеса, ось всё равно слегка гуляет, и замяла мягкий металл дропаута. Дабы не рисковать, решил изготовить усилители.

С помощью болгарки, сварочного аппарата и какой-то магии из четырёх треугольников нержавейки были изготовлены две загогулины. Финальный вид которых я забыл сфотографировать, но они не сильно отличались от того, что получилось на фотографии выше.


Усилители крепятся в штатные места перьев велосипеда, и кроме того служат креплением для багажника, который до этого не получалось установить из-за дисковых тормозов.


После установки багажника на него установил сумку с аккумулятором, контроллер для лучшего охлаждения был вытащен из сумки, а в ней остались только лишние провода и все коннекторы. К тому времени аккумулятор получил пополнение ёмкости за счёт потрошения 6 повербанок Yoobao на 20000мАч. Часть из них давно были подарены друзьям, но ради такого дела они согласились обменяться их на другие, имеющиеся у меня повербанки.


Из двух повербанков получилась одна батарея конфигурации 4S4P и ёмкостью 10Ач. Из АКБ вывел провод с разъёмом XT-60 и разъём для балансировки.


К сожалению, аккумуляторы из данных повербанок не могут похвастаться высокими показателями токаотдачи, поэтому выжать все 10Ач из данной батареи можно только на малом ходу. В ближайшем будущем планирую её заменить на батарею из более мощных банок, но новая батарея пока ещё в процессе сборки:


После увеличения ёмкости батареи запас автономного хода увеличился до 20-30км, в зависимости от рельефа местности. При этом в совсем крутые горки двигатель тянет очень плохо, но расходует много энергии. При попытке заехать на горнолыжный склон, вначале, когда уклон был в районе 15% велосипед ещё тащил, но на уклоне 20-25% скорость упала до 5км, и при этом контроллер потреблял киловатт электрической мощности. После нескольких таких заездов длинной около 500 метров батарейка практически полностью села. А по приезду домой был обнаружен нежданчик


Из-за плохого контакта коннекторы фазных проводов двигателя нагрелись и на них оплавилась изоляция, и лишь каким-то чудом они не коротнули друг о друга. Не смотря на наличие токовой защиты у контроллера, к/з фазных проводов практически наверняка привело бы к выгоранию одной или нескольких групп силовых ключей.


После этого случая было принял решение заменить разъёмы, а заодно и провода. Для подключения аккумулятора были выбраны провода калибром 10 и разъём EC-5, а под фазные провода запаял 12 AWG и коннектор MT-60. Так же поменял фазные провода в двигателе, взяв тот же 12 AWG (3.3мм^2 вместо штатных 1). Для того, чтобы они влезли в ось, пришлось снять с них изоляцию и намотать поверх два слоя каптона.

После этих изменений ни провода, ни разъёмы больше не греются даже при длительных нагрузках на максимальной мощности


Для уменьшения длины силовых проводов контроллер был перемещён поближе к батарее, и расположился под багажником

Что касается зимней эксплуатации, то никаких особых проблем я пока что не заметил. Больше всего я переживал за жгут проводов, который идёт к рулю, но даже при движении в -25°C и активном маневрировании рулём по рыхлому снегу ничего страшного с ним не случилось. Если не хранить батарею на улице, то за 1-2 часа покатушек он не успевает замёрзнуть настолько, чтобы его ёмкость существенно упала. При более длительных поездках возможно придётся задуматься о дополнительном его утеплении.

Пару слов наверное стоит рассказать о бортовом компьютере. На его экране слева отображается потребляемая (либо генерируемая) мощность в условных единицах, заряд батареи (опять же, в попугаях), уровень поддержки, который можно изменять от 0 до 5. Справа сверху на выбор может показывать текущую, максимальную или среднюю скорость. Снизу также на выбор отображается: общий пробег, пробег с момента включения, напряжение аккумулятора, время с момента включения. Справа посередине расположен блок статусных иконок: ошибка двигателя, ошибка ручки газа, ошибка контроллера, нажат тормоз, аккумулятор разряжен. БК может управлять одной не очень мощной нагрузкой, например, фарой. А также может включать круиз путём удержания одной кнопки при нажатой ручке газа.

В меню настроек можно изменять параметры: размер колеса, количество магнитов в двигателе, яркость дисплея, километры/мили, 24/36/48В (для индикатора заряда АКБ), время автоотключения при неактивности, лимит максимальной скорости, режим работы датчиков двигателя.

БК общается с контроллером по UART на скорости 1200 бод, описание протокола найти не удалось, но поковыряться некоторое время удалось понять каким образом шифруются пакеты от контроллера к БК, но вот в обратную сторону не получилось. Но наверное это не очень то и нужно, для того, чтобы просто кататься на велосипеде.

Про аккумуляторы из б/у ноутбучных батарей

В попытках увеличить ёмкость батареи за недорого решил попробовать надёргать аккумуляторов из дохлых аккумуляторных батарей.


Судя по роликам на ютубе — всё было довольно радужно, поэтому решил попробовать. На авито нашёл объявление, продают по 100 рублей за штуку, в каждой штуке по 4-8 банок. Взял 10 штук, итого из них получилось 60 банок. Довольно много времени потратил на то, чтобы разобрать их не повредив банки — уж большой хорошо склеены. После сортировки добытого разделил банки на четыре группы: 0В, 1-3В, 3.0-3.5, 3.5 и выше. Внутри каждой группы соединил банки параллельно и поставил заряжаться током 0.1С на банку. Те банки, что при зарядке начинали нагреваться — выбрасывал. После окончания заряда расцепил банки и оставил лежать на сутки. Отложил в сторону те, которые за время лежания успели разрядиться сколь либо заметно. Остальные замерил с помощью Lii-500. Итог не порадовал — максимум 1900мАч, минимум 1200.


В сухом остатке, из 60 банок: 16 штук — в утиль (высокий саморазряд, напряжение на банках падает ниже 2.5В) 6 штук — разряжаются с 4.2 до 4.0В за сутки, но дальше напряжение не падает 24 штуки — ёмкость в районе 1500-1900, заряд и нагрузку держат 14 штук — ёмкость 1200-1500, тоже выглядят живыми

В данном случае стоимость за банку ёмкостью 1500мАч получилась примерно 40 рублей, при этом не понятно, сколько эти аккумуляторы ещё проживут, если их близкие соседи уже сдохли. При этом на али можно взять какие-нибудь литокалы на 3000-3300мАч по цене 150 рублей за штуку, которые при том же весе и размере дадут в два раза большую ёмкость. Для себя решил, что заниматься таким целесообразно только в случае, когда б/у аккумы достаются бесплатно. И наверное не с целью сбора батарейки для велосипеда, где вес имеет значение.

Если говорить в целом о впечатлениях, то я безусловно рад тому, что поставил мотор-колесо на велосипед. В соревнованиях я не участвую, кататься выезжаю для того, чтобы отвлечься от работы, переключиться, отдохнуть. По времени катаюсь так же, как и раньше, но проделанный путь получается больше. Особенно понравилось кататься зимой. Если раньше, когда колесо съезжало в рыхлый снег, скорость резко падала и нужно было успеть понизить передачу, чтобы продолжить движение. То теперь достаточно добавить газу и спокойно переключиться, если это требуется. При подъёме в горку теперь не требуется менять передачу — добавил недостающее усилие мотором и продолжаешь крутить педали в своём темпе.

Обычно я стараюсь держать скорость в районе 25км/ч, а уровень поддержки включен на максимальную скоростью 20км/ч, и использую двигатель только когда скорость падает ниже 20км/ч.


У меня всё ещё остались сомнения на тему того, правильно ли я выбрал двигатель прямого привода, отдав предпочтение рекуперации и надёжности, а не меньшему весу; действительно ли стоило торопиться и брать готовый кит, или лучше было бы собрать всё по частям, предварительно почитав отзывы о них; не лучше ли было бы взять мотор с размещением в районе каретки (хотя и у него хватает недостатков); стоило ли собирать батарею на Li-Ion аккумуляторах или надо было сразу брать LiFePo4. Но что однозначно — это того стоило.

Пожалуй на этом всё.

Изначально я планировал написать обзорную статью обо всём, чтобы читатель даже с нулевыми знаниями о электровелосипедах смог с головой окунуться и сразу идти в магазин, зная, что ему нужно. Но в процессе написания понял, что получается не так хорошо, как задумывалось, а местами совсем плохо, и не выходит нормально структурировать информацию. Поэтому с вопросами милости прошу в комментарии, я хоть и сам недавно приобщился к теме е-байков, но что знаю — подскажу, а что не знаю — подскажут другие.

Альтернативные варианты электрификации велосипеда

Многие умельцы в нашей стране предлагают свои малобюджетные варианты переоборудования обычного велосипеда в электрический байк. На просторах интернета можно найти весьма экзотические методы таких переделок. Это могут быть варианты с использованием в качестве двигателя шуруповерта, аккумуляторной электродрели или других электродвигателей различными трансмиссиями. Следует отметить также, что на протяжении последних лет часто предлагалось в качестве конкурентного силового агрегата в составе комплекта по модернизации велосипеда использовать сильно шумящий двигатель внутреннего сгорания. Эти комплекты еще есть в продаже, но с каждым годом их популярность падает.

Управление.

Были заменены рукоятки тормозов, в рукоятке есть кнопка отключения электродвигателя при торможении. С левой стороны руля поставил рукоятку газа.

Вместо рукоятки газа можно установить датчик на педали, он срабатывает, когда вы начинаете крутить педали, по сути с этим датчиком мотор только помогает при вращении педалей, поэтому в нём надобности нет.

Также нужно установить фару, в ней находится замок зажигания, индикатор заряда батареи и сигнал.

Электровелосипед сделанный своими руками

В результате переоборудования получилось вполне приличное транспортное средство для поездок на работу, права и страховка не нужны, платить за бензин не нужно, поставить можно даже в квартире.

как сделать Электровелосипед

Для сравнения рекомендую посмотреть видео с обзором такого же электровелосипеда, но с приводом на заднее колесо и мощностью на 1000 Ватт.

Составные части комплекта для сборки

Рассмотрим несколько подробнее составные части комплекта для сборки электровелосипеда. Есть один нюанс. Для экономии времени читателей разумно рассматривать (для массового потребителя) только заводские комплекты для переделки велосипеда в электровелосипед. В их составе присутствуют все необходимые детали, включая надежный крепеж, подробнуя инструкцию и защиту «от дурака», то есть соединение частей в одно целое возможно только одним правильным образом. Сборку эксклюзивных и особо мощных и продвинутых электровелосипедов оставим энтузиастам и техническим гуру.

Как на велосипед поставить двигатель от бензопилы?

При сборке мотовелосипеда своими руками, изготовитель непременно столкнется с выбором способа монтажа двигателя от бензопилы. Всего существует 2 метода установки мотора. Первый из них – съемный. Это значит, что владелец самоделки сможет в любой момент снять двигатель и установить его обратно на бензопилу. Второй способ заключается в установке мотора путем приваривания его к штатной опорной раме велосипеда.

Каждый из способов крепления двигателя от пилы на мопед имеет свои преимущества и недостатки. Съемный метод более практичен, так как позволяет использовать двигатель от бензопилы сразу в двух целях. Единственный его недостаток –это недостаточная надежность, особенно, если на мотовелосипед устанавливается мощный мотор, сильная вибрация которого будет постепенно ослаблять фиксацию болтовых соединений.

Как на велосипед поставить двигатель от бензопилы

Установка мотора на мопед путем сварки более надежна. Этот способ позволит водителю мопеда передвигаться по участкам с неровностями. Тем не менее, приваренный двигатель не получиться снять и установить обратно на садовый инструмент, что значительно ограничит области его применения.

Крепить сам двигатель от пилы лучше всего рядом с задним колесом мопеда, так как именно оно играет роль ведущего. Это позволит использовать для связи ДВС с колесом короткий ремень, который не запутается в спицах колеса во время движения мопеда по бездорожью. Для установки двигателя лучше всего предварительно подготовить металлическую платформу, которая будет играть роль опоры-держателя. Перед монтажом мотора нужно заранее приварить сам держатель и проверить надежность его фиксации на раме.

После крепления опоры на раме мопеда на нее можно установить сам мотор. Чтобы во время передвижения на мопеде на водителя и пассажира не попадали выхлопные газы, мотор нужно повернуть так, чтобы глушитель был направлен назад. Далее, если оператор не будет снимать двигатель с мотовелосипеда, то нижнюю часть ДВС потребуется приварить к опоре. Если же мотор будет съемным, то крепить его к держателю нужно при помощи заранее подготовленных болтовых соединений.

Чтобы проверить надежность фиксации мотора, водителю потребуется проехать на мопеде по бездорожью. Во время поездки нужно обратить внимание на посторонние звуки, которые может издавать ДВС. Если водитель заметил стучащий шум, значит, потребуется проверить крепление двигателя и, при необходимости, подтянуть болты.

Типы используемых аккумуляторов

Аккумулятор является источником энергии для работы мотор-колеса. Промышленность предлагает несколько типов:

  1. Свинцовые аккумуляторы отличаются большим весом и невысокой удельной емкостью. Они еще используются с электровелосипедами по причине низкой стоимости, но мало подходят в качестве источника энергии для мотор-колеса для дальних поездок.
  2. Никель-кадмиевые аккумуляторы имеют приемлемые размеры, довольно высокую удельную емкость, но и ряд отрицательных свойств. Это небольшой ресурс (около 1000 циклов «заряд — разряд»), эффект памяти и температурные ограничения по заряду и использованию.
  3. Литий-ионные аккумуляторы по всем параметрам подходят для использования в качестве источника тока, но стоят они примерно половину суммы комплекта для электровелосипеда из Китая.

Правила эксплуатации самодельного мопеда

Чтобы продлить сроки эксплуатации мопеда с мотором от триммера, его владельцу нужно придерживаться ряда важных правил.

В их список входит:

  • своевременная замена расходных деталей – если долго не менять воздушный фильтр и другие элементы мопеда, то его важные механизмы начнут работать под повышенной нагрузкой. Это приведет к более сложной поломке самоделки:
  • использовать для заправки качественный бензин и моторное масло – если заливать в топливный бак мопеда некачественный бензин, то достаточно быстро владелец велосипеда столкнется с необходимостью замены ЦПГ двигателя;
  • вовремя смазывать используемый редуктор – это предотвратит работу механизма под высокими нагрузками;
  • смешивать бензин и масло строго в указанной производителем триммера пропорции – если залить больше масла, чем это указано в инструкции, то это приведет к заливанию свечи зажигания мотора;
  • регулярно проверять состояние крепежей – не затянутые до конца болты грозят не только падением двигателя, но и травмой для владельца;
  • красить царапины и сколы сразу же после их появления на раме – это предотвратит дальнейшую коррозию остова мопеда;
  • не допускать перегрева двигателя от триммера – при частой эксплуатации мопеда нужно делать перерывы. При этом, если велосипед используется в жаркую погоду, то его мотору нужно давать остывать каждые 15 минут езды. Если на улице прохладно и ветрено, то количество перерывов можно сократить до 1 раза на каждые 25–30 минут езды;
  • своевременно менять резину на колесах мопеда из триммера – зимой на колеса самоделки нужно устанавливать резину с шипами. Это предотвратит проскальзывание колес и повысит безопасность при эксплуатации велосипеда.

Правила эксплуатации самодельного мопеда

Также владельцу велосипеда с мотором от триммера потребуется следить за весом груза, перевозимого на самоделке. Если багаж будет слишком тяжелый, то это может приведет к перегреву и серьезной поломке двигателя, а также других механизмов приспособления.

Виды и устройство электрических мотор-колес

Мотор-колесо представляет собой асинхронный электродвигатель, закрепленный на оси велосипеда, соединенный спицами с ободом. Это асинхронный электродвигатель, выполненный по схеме «наоборот». Ротор неподвижно закреплен на вилке, а статор вращается с колесом. Двигатели мотор-колеса имеют мощность в пределах от 250 ватт до 5 киловатт. Мотор-колесо имеет два основных варианта реализации:

1. Это редукторное мотор-колесо компактных размеров, которое содержит в себе планетарный редуктор с тремя шестернями, понижающий частоту вращения двигателя и увеличивающий тяговое усилие ведущего колеса при трогании велосипеда с места в сложных условиях пересеченной местности и на затяжных подъемах. Этот вариант недорогой, но имеет невысокий ресурс в 5-8 тысяч километров. Максимальная скорость передвижения — 30-35 км/час. Особенностью редукторного мотор-колеса является наличие обгонной муфты, которая отключает мотор при педалировании и на спусках. Это мотор-колесо не подходит любителям быстрой и агрессивной езды по пересеченной местности.

электровелосипед комплект для переделки

2. Безредукторное мотор-колесо с прямым приводом дороже и надежнее редукторного и позволяет создать бесшумные устройства с большой мощностью — до 5 киловатт, с возможностью рекуперации (процесса подзарядки электроэнергией системы при движении на спуске или накатом). В этом моторе при работе педалями будет присутствовать небольшое сопротивление движению. Это вызвано тем, что асинхронный двигатель является двунаправленным устройством. При отсутствии подачи электроэнергии на его обмотки этот мотор работает в режиме генератора и тормозит систему. Рекуперация даром не проходит, энергия должна откуда-то взяться. Ресурс колеса — десятки тысяч километров. Максимальная скорость передвижения — 60 км/час и выше.

электровелосипед своими руками комплект

Двигатель.

Электродвигатель уже встроен в ступицу велосипедного колеса, продаётся в комплекте с колесом. Колесо нужно выбирать по размерам под велосипед, чаще всего это 26 размер.

Электровелосипед

При монтаже колеса, кабель должен выходить из ступицы с левой стороны, тогда колесо будет вращаться вперёд.

Во время монтажа колесо крутить не стоит, при вращении электродвигатель вырабатывает электричество и между силовым кабелем и проводами датчиков может проскочить искра, что сразу выведет датчик из строя.

При монтаже колеса пришлось немного подточить посадочное место на вилке велосипеда.

Варианты установки мотор-колеса

Мотор-колесо может устанавливаться как на переднюю, так и на заднюю ось велосипеда. Возможен и полный привод. Преимущества передней установки — простота конструкции и возможность быстрой замены мотор-колеса на обычное старое велосипедное колесо.

комплект для электровелосипеда из китая

Установка мотор-колеса на заднюю ось несколько сложнее. При монтаже могут возникнуть трудности по совместимости приобретенного комплекта с вашим велосипедом в плане работы дисковых тормозов и трещотки.

комплект для электровелосипеда с аккумулятором

Возможна установка электродвигателя на каретку велосипеда. В этом случае вращение передается на педальный узел и велосипедист получает возможность менять передачи, как до модернизации.

комплект для сборки электровелосипеда

Владельцы, которые своими руками устанавливали комплект для электровелосипеда для зимней езды, рекомендуют задний или полный привод. Передний привод приведет к частым падениям.

Кроме аккумулятора и мотор-колеса следует упомянуть устройства, которые будут ими управлять. Это силовой контроллер (электронная схема в защищенном корпусе) и механизмы управления, которые крепятся на руле велосипеда и состоят, как правило, из специальных рукояток с вмонтированными выключателями мотора при торможении велосипеда и устройства управления двигателем (рукоятка или рычажок), которое позволит изменять частоту вращения колеса (аналог газа на мопеде).

Можно ли собрать электровелосипед за 30 минут?

Возможна ли самостоятельная сборка электровелосипеда за полчаса? Возможна, знатоки утверждают: отточенными движениями электровелосипед на базе прочной модели при наличии знаний, смекалки и подготовленных компонентов можно собрать даже за 20 минут. Вопрос больше в том, нужно ли это делать? Спешка в таком деле, как сборка электровелосипеда нам кажется неуместной – недостаточно закрученный болт или плохо отрегулированные тормоза могут привести к аварии уже при первых испытаниях.

К тому же, для многих велолюбителей процесс создания своими руками электровелосипеда сам по себе – удовольствие, которое не хочется укорачивать. Потребуется вдумчивый подбор комплектующих и разработка оптимальной конфигурации модели с тщательным продумыванием ее особенностей. Далее необходимо время на скрупулезную сборку, прокладку проводов и тюнинг – последнее является немаловажным для многих драйверов.

Монтаж комплекта для сборки электровелосипеда своими руками

Общий принцип монтажа комплекта достаточно прост. Для этого надо:

  1. Определить максимальную скорость и дальность движения электровелосипеда. От этого зависит тип мотор-колеса.
  2. Определить ведущее колесо. От этого зависит комплектность и состав крепежа.
  3. Измерить диаметр ведущего колеса. Именно такое колесо должно быть в заказываемом комплекте.
  4. Выбрать и купить понравившийся комплект переделки электровелосипеда своими руками. Можно сделать это в интернет-магазине.
  5. Внимательно прочитать инструкцию по установке комплекта для электровелосипеда. Определить совместимость вашего байка и комплекта.
  6. Опробовать комплект для электровелосипеда, соединив все детали и установив на подставку ведущее колесо.
  7. Переставить камеру и покрышку со старого колеса на новое мотор-колесо.
  8. Закрепить согласно инструкции остальные детали комплекта для электровелосипеда.
  9. Зарядить аккумулятор и выполнить тестовую поездку на небольшое расстояние.

комплект для переделки велосипеда в электровелосипед

На верхнем снимке — комплект для электровелосипеда (своими руками выполнить монтаж несложно) для установки на переднюю ось с безредукторным мотором.

Думаем о будущем

Важно также представить себе, можно ли будет установить выбранную вами модель на ваш велосипед. Будет обидно, если переделать ваш байк не получится и потребуется покупка нового.

Сможете ли вы своими силами сделать эту работу, или нужно искать квалифицированного веломеханика со знанием электротехники, что весьма большой дефицит?

Точно определите, где будет размещаться аккумуляторная батарея, оцените ее габариты, чтобы самодельный электровелосипед был комфортным.

Требования к конструкции исходного байка

Кроме этого велосипед, который предполагается переоборудовать под электрический, должен иметь надежную и усиленную конструкцию. Больше всего для этих целей подходит мощный горный велосипед, который имеет запас прочности для передвижения по пересеченной местности. В конечном счете степень надежности исходного транспортного средства должен адекватно оценить его владелец. Отзывы владельцев электрифицированных байков указывают, что удары на высоких скоростях не выдерживают передние вилки. Редукторы мотор-колеса быстро ломаются при прыжках через препятствия. Слабое место – спицы обычного велосипеда. Их диаметр на ведущем колесе желательно увеличить. Поэтому имеет смысл покупать комплект для переделки электровелосипеда с заспицованным колесом. Спицы на таком колесе будут усиленные.

Контроллер.

Контроллер регулирует обороты электродвигателя, принимает сигнал от ручки газа, защищает двигатель от перегрузок. Устройство имеет небольшой алюминиевый корпус, его можно закрепить на нижней балке рамы.

контроллер Электровелосипеда

Интересная особенность, в некоторых странах действует ограничение скорости для электровелосипедов 25 км/ч и в контроллере может быть блокировка, ограничитель скорости, по сути это провод, который нужно просто разомкнуть.

описание изготовления электровелосипеда

Отзывы

Отзывы свидетельствуют, что цена переделки обычного велосипеда с использованием готового комплекта для сборки приличного качества соизмерима со стоимостью готового заводского электровелосипеда начального уровня. Приобретать самые дешевые комплекты для электровелосипеда из Китая специалисты не рекомендуют. Можно попасть на некачественные компоненты. То же самое относится к комплектам для электровелосипеда с аккумулятором. Его следует покупать отдельно под свои условия. Сторонники приобретения готового электровелосипеда мотивируют это его усиленной и просчитанной конструкцией и дизайном. Потребительские свойства как переделанного, так и заводского электровелосипеда одного класса, согласно отзывам, будут практически одинаковы.

Лонг-Джонс

Массивная версия грузового велосипеда. Эти велосипеды имеют длинный нос и держат груз перед всадником. Это хорошо для родителей, которые хотят следить за своими детьми и нести большой объем или тяжелый вес. Если у вас есть место для парковки машины, и у вас есть дополнительные деньги, это может сделать великолепную поездку. Также вы можете основать бизнес на нем:


Джонни Локо делает несколько действительно классных кандидатов на мотор-концентратор


Джо Байк – один из самых известных продюсеров Long John E-bike.

Это электрический велосипед с электроприводом Ecospeed, который делает то, что грузовые велосипеды известны … для детей.

Есть 3 способа превратить их в электрические грузовые E-велосипеды:

Делаем транспорт

Электровелосипед за 30 минут это реальность

Собрать электровелосипед за 30 минут – реальность даже для школьника. Но прежде чем начать собирать модель, следует определиться, как результат должен выглядеть и какие именно задачи будут возложены на этот транспорт. Можно приобрести специальный набор для сборки электровелосипеда. Такой подход значительно упростит всю работу.

Однако самый необходимым элементом выступает сам агрегат, который должен иметь утолщенную раму. На нее нам предстоит установить электродвигатель. Найти необходимые комплектующие и детали можно на рынках с технической направленностью, в специальных магазинах для изобретателей, на распродажах.

Преимущества

Знатоки утверждают, что для изготовления модной и прочной конструкции достаточно немного смекалки, купить соответствующие детали – и верный электрический конь готов. Он обладает массой преимуществ:

  • на таком транспорте можно прекрасно передвигаться по городу, полному пробок;
  • на него не требуются водительские права;
  • не нужно горючее, только подзарядка для электроконтроллера;
  • он способствует поддержанию спортивной формы благодаря используемой мускульной силе;
  • сделанный своими руками самодельный электровелосипед помогает быть независимым от магазинов и рыночных цен.

Средний агрегат достигает скорости до 42 километров в час, а на крейсерской скорости идет под 26 километров в час.

электровелосипед своими руками за 30 минут

Вес всего устройства составит до 35 килограмм. Чтобы выполнить качественную и надежную модель из доступных материалов, стоит воспользоваться рекомендациями опытных мастеров.

Выбор комплектующих для переоборудования

Приняв решение о переоборудовании своего велика в электровелосипед, владелец должен ответственно отнестись к подбору комплектующих, обратив особое внимание на соответствие (адекватность) всех элементов электропривода. Сэкономив на покупке аккумулятора можно получить электровелосипед, на котором без подзарядки можно доехать до ближайшего супермаркета, а обратно возвращаться, крутя педали. И наоборот слишком маломощный электродвигатель не только не позволит развить желаемую скорость, но из-за низкой динамичности во многом потеряет в безопасности.

Для переоборудования дорожного (городского) велосипеда в электровелобайк не обойтись без:

  • электродвигателя, являющегося сердцем силового агрегата транспортного средства, стоимость которого колеблется от 5,5 до 8,5 тысяч рублей;
  • аккумулятора, электрическая емкость которого должна быть не менее 5,0 ампер-часов;
  • электрического контролера, обеспечивающего взаимодействие аккумулятора с двигателем и позволяющего регулировать частоту вращения ротора, который обойдется около 5,0 тысяч рублей.

Можно пойти по пути наименьшего сопротивление и купить мотор-колесо («MAGIС PIE-3 26», 17,5 тысяч рублей) или полнокомплектный электропривод («BAFANG BBS-01», 45,5 тысяч рублей), которые позволят минимизировать сложность и трудоемкость переоборудования велосипеда.

Если приобретать по отдельности движок, аккумулятор и блок управления, то дополнительно потребуется:

  • шкивы (2 или 4 единицы) от электрогенератора легкового автомобиля;
  • приводные генераторные ремни;
  • дополнительная звездочка – лучше приобрести комплект с креплением «Bafang 52 T»;
  • фривил (трещотка, муфта обратного хода), который необходим для передачи крутящего момента от двигателя к движителю.

Электрика

Для питающих аккумуляторов автор выбрал недорогие свинцовые на 12 В соединенные последовательно, предложив, как вариант размещение их в старой сумке от ноутбука. Ее можно прикрепить за седлом, сбоку от нашего устройства.


Выводим провода от аккумуляторов, подключаем их последовательно с двигателем и ведем к тумблеру на руль. Никаких контроллеров регулировки оборотов нет, нажал на кнопку — на мотор с аккумуляторов подалось полное напряжение 24 В. Простейший тумблер можно закрепить где-нибудь в удобном месте на руле.

Для защиты движущего механизма нашего электровелосипед, можно закрепить металлические пластины по обоим бокам рамы.


Такая конструкция электровелосипед действительно проста, и практически не требует специализированного технического обслуживания. Все что вам понадобится, это вовремя заряжать батареи, и следить за скоростью на дорогах, ведь по заверениям автора она может достигать 35 км/ч!

Достоинства велосипеда с мотором

Мотовелосипед совмещает в себе массу достоинств. Оснащается мотором, который при правильном подключении может работать практически бесшумно. Кроме того устройство работает на электричестве (ток можно создать с помощью триммера). Это в свою очередь гарантирует то, что ничто не испортит перемещение по дороге.

Велосипед с электромотором

Велосипед с электромотором

За счет того, что устройство работает на токе, оно является довольно экономичным, ведь электричество стоит намного дешевле бензина. Его цена почти в 7 раз меньше.

Зарядить устройство можно при помощи обычной розетки. При этом если вдруг зарядка полностью закончилась, то это не означает, что дальше придется идти пешком. После этого велосипед, оснащенный мотором, превращается в обычный велосипед. Передвижение на нем возможно при кручении педалей.

Маневренность и компактность

Огромное преимущество мотовелосипед имеет в условиях городских пробок. Благодаря его компактным размерам и маневренности, с его помощью можно выбраться практически из любой пробки, сложившейся на дороге.

Разгоняется до довольно высоких скоростей. Поэтому, используя такой велосипед, снабженный мотором, можно за считанные минуты добраться до пункта назначения.

Его без проблем можно хранить дома. Мотор легко снимается, поэтому детали даже способны храниться по отдельности.

Хранение мотовелосипеда в квартире

Хранение мотовелосипеда в квартире

Легкость обслуживания

Обслуживание такой техники является простым и удобным, поскольку не нужно тратить свое время на заливание бензина, обслуживание фильтров, очистку триммера и т.д.

Запасные части встречаются в продаже, поэтому если какая-то из деталей сломается, то ее всегда можно будет найти и купить.

Тем не менее, есть и бензиновые модели, которые в некоторых областях имеют свои определенные преимущества. Купить их можно в любом месте, где продаются мотоциклы. Но сделать такое устройство своими руками тоже вполне возможно.

Детали в процессе сборки мотовелосипеда

Классическая цепная или ременная передачи

Электродвигатель для велосипеда своими руками

Смысл ременной или цепной передачи заключается в возможности передачи движения между двумя валами, расположенными друг от друга на достаточном удалении.

На каждый из валов одеваются шкивы, на которые и происходит крепление ремней или цепи. Нормальное обеспечение движения осуществляется только при натянутых элементах соединения шкивов.

Как из бензопилы сделать мопед?

Велосипед с мотором от бензопилы своими руками

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

  • мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
  • 2 колеса от старого велосипеда;
  • труба с диаметром 2 см ( металлическая);
  • тросик;
  • велосипедные звездочки; а так же вилки;
  • старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
  • рулевая часть;
  • рычаг газа.
  • варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
  • приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

Велосипед с мотором от бензопилы своими руками

  • прикручиваем бензобак и аккумулятор;
  • проверяем, чтобы вновь установленные элементы не болтались;
  • изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
  • налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
  • прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Особенности электровелосипеда

Приладив к обычному велосипеду электропривод, мы получаем электровелосипед. Всё просто и понятно. Его главная особенность – присутствие двигателя. Наличие двигателя сохраняет возможность покрутить педали, но лишь в крайних случаях.

На таком велосипеде приятно путешествовать, удобно преодолевать затяжные подъёмы, с небольшим процентом уклона, и ехать против ветра.Если сопротивление ветра или подъём мешают прибыть вовремя к месту назначения, можно, покрутив педали, сократить время пребывания в пути.

Оснастив свой электровелосипед, можно:

  • увеличить скорость движения велосипеда по ровной местности;
  • легко преодолевать крутые подъёмы;
  • отказавшись от мощного двигателя, увеличить автономность аккумуляторных батарей;

При этом такой велосипед не лишает владельца возможности нагружать себя физически, наслаждаться тишиной во время поездок и дышать чистым воздухом.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

Велосипед с мотором от бензопилы своими руками

  • Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
  • Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
  • Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
  • Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
  • Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Самодельный электровелосипед из болгарки: фото сборки

Электровелосипед сделанный из болгарки на 750 Вт: фото пошаговой сборки с описанием, а также видео с испытанием электрического велосипеда от автора самоделки.
Автор этой идеи: Александр Крюков, он с компанией единомышленников собрал электровелосипед своими руками из шлифовальной машинки и подручных материалов.

Перейдём к обзору самоделки, автор поставил себе задачу смастерить транспортное средство на основе старенького велосипеда, при этом автор не сильно заморачивался с внешним видом своего творения, главное, чтобы велосипед превратился в полноценный электровелосипед.

Для сборки этого чуда инженерной мысли были взяты такие материалы:

  • Дедушкин велосипед.
  • Шлифовальная машинка (Болгарка) мощностью – 750 Вт.
  • Инвертор (преобразователь напряжения) 12V — 220V.
  • Литиевые аккумуляторы.
  • Кнопка с регулятором мощности.
  • Провода.
  • Кусок листового металла.
  • Ручка и тросик ручного тормоза велосипеда.

Для воплощения задуманного болгарку разбирать не нужно она останется в целости и сохранности, её можно в любой момент снять с велосипеди и использовать по предназначению.

Теперь перейдём к самой сути.

В этой конструкции вал шлифмашинки будет передавать вращательный момент прямо на покрышку колеса. Для этого была сделана вот такая втулка, которая показана на фото.

Сама втулка надевается на вал болгарки, для хорошей сцепки втулки с покрышкой колеса велосипеда, на втулку наварили пупырышки.

Затем шлифмашинку закрепили на раме велосипеда вот таким приспособлением, которое работает как сцепление, при нажатии на ручку на руле, тросик тянет рычаг который прижимает втулку вала болгарки к покрышке колеса.

Механизм в действии.

Это даёт возможность ехать на велосипеде только на педалях, если нужно использовать электротягу, достаточно воспользоваться ручкой на руле, и вал опять прижмётся к покрышке колеса.

Теперь электродвигатель нужно подключить к источнику питания 220V, автор сделал это следующим способом.

Взял инвертор, который был у него в наличии, прикрутил его к багажнику.

Инвертор – это преобразователь напряжения, в данном случае использован преобразователь постоянного тока 12V в переменный 220V, как раз для питания болгарки.

Для работы всей этой системы нужен аккумулятор на 12V, автор поступил следующим образом, взял пачку аккумуляторов от зарядных устройств мобильных телефонов и соединил их в батарею, выдающую 12 V и 20 А.

Подключил аккумулятор к входу (12V) инвертора, а выход от инвертора (220V) через кнопку включения к болгарке.

Кнопка регулятор мощности, её можно настроить для более плавного включения болгарки.

Испытания самоделки прошли успешно, электрический велосипед развивает максимальную скорость практически 50 км/ч.

Единственный недостаток, при трогании с места происходит небольшая пробуксовка втулки вала болгарки о покрышку колеса. Для более резвого старта с места на втулку можно одеть кусок резины от камеры велосипеда.

Запаса хода на одной зарядке хватает примерно на 30 км.

Автор со своей самоделкой.

Более подробно о сборке электровелосипеда Александр рассказал в своём видео, где также продемонстрировал испытания самоделки.

Мотосамокат из бензопилы своими руками

Велосипед с мотором от бензопилы своими руками

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

  • самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
  • бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Читать также: Какие инструменты можно сделать своими руками

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

  • для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
  • прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
  • при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
  • тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Модификация рамы

Большой шкив мы сделали, остальные детали приводного механизма приспособили. Кстати остальные детали приводного механизма переделывать не нужно. Малый шкив уже стоит на валу двигателя от стиральной машины, приводной ремень также есть, так что мы со спокойной совестью можем переходить к переделке рамы велосипеда. Модифицируя раму под новый электровелосипед, мы должны учесть, что двигатель на ней должен располагаться максимально жестко. Для этого делаем следующее.

  • Если у велосипеда имеется штатный багажник, привариваем к нему дополнительные поперечные трубки для усиления конструкции.
  • Если багажник не предусмотрен, то нужно из трубок сварить крепление для двигателя, напоминающее то, что изображено на рисунке ниже.

крепления для двигателя

Внимание! Приваривая раму для двигателя, учитывайте высоту его посадочного места. Необходимо чтобы расстояние между малым шкивом двигателя и большим шкивом велосипедного колеса было идеальным для натяжения ремня.

Продолжаем собирать электровелосипед. Устанавливаем на раму двигатель, ставим заднее колесо, с прикрученным шкивом, проверяем вращение колеса. Натягиваем приводной ремень, даем небольшие обороты вручную, проверяя, не соскакивает ли он. Если все нормально начинаем заниматься подключением двигателя стиральной машины и организацией его автономного питания.

Организация питания мотора

О том, как подключить двигатель от стиральной машины, чтобы заставить его работать мы неоднократно писали и говорили. Так что не будем снова заострять внимание на этом вопросе, а перейдем сразу к организации автономного питания нашего коллекторного мотора. В противном случае, наш самодельный электровелосипед так и будет приводиться в движение мускульной силой ног.

Для начала разберемся, может ли коллекторный двигатель от стиральной машины работать на постоянном токе? Ведь аккумуляторные батареи, которые станут основным источником питания мотора электровелосипеда, выдают постоянный ток, а стиральная машина и ее агрегаты работают от сети переменного тока (бытовая сеть 220В). Оказывается никаких проблем с этим нет, более того, двигатель от стиралки на постоянном токе работает куда лучше, чем на переменном, что, естественно, нам только на руку.

Выберем подходящие аккумуляторные батареи. С этим могут возникнуть сложности, поскольку нам потребуется несколько довольно массивных батарей, которые сложно крепить на велосипеде из-за их габаритов и большого веса. Оптимальный вариант – восемь компактных мотоциклетных 12 вольтовых аккумуляторов, которые в совокупности выдают напряжение 96В. Но есть проблемка – даже такие аккумуляторы занимают много места и в совокупности весят довольно много и как их разместить на раме электровелосипеда непонятно.

После долгих раздумий и целой серии неудачных экспериментов с ящиками для батарей, аккумуляторы решено было равномерно распределить по всей раме, увешав ими электровелосипед как елку игрушками.

батареи на велосипеде

Данное техническое решение добавило проблем.

  • Во-первых, как видно на рисунке выше, пришлось усиливать раму велосипеда в очередной раз, чтобы она выдержала дополнительную нагрузку. Это, к сожалению, привело к тому, что вес «железного коня» в очередной раз увеличился, но с этим уж ничего не поделаешь.
  • Во-вторых, пришлось приваривать к раме 8 отдельных креплений для аккумуляторных батарей, чтобы их можно было надежно закрепить.
  • В-третьих, пришлось буквально обвешать всю раму проводами, чтобы соединить аккумуляторные батареи между собой и с двигателем.
  • Ну и в-четвертых, пришлось в очередной раз наводить эстетику, перекрасив раму велосипеда почти полностью.

Блок управления

Остался еще ряд технических трудностей, которые пока нами не рассматривались – как управлять оборотами двигателя, как не допустить роста тока до предельных значений при старте электровелосипеда и при его разгоне, и как, наконец, следить за зарядом аккумуляторов во время движения. Разрешить эти трудности поможет блок управления электровелосипедом, который нам и нужно собрать. Нам понадобится:

  1. Импульсный понижающий преобразователь на 32.5 кГц.
  2. Переменный резистор.
  3. Микроконтроллер ATtiny26.
  4. Измерительный резистор.
  5. Микросхема IR2127S.
  6. Три силовых транзистора типа IRFB33N15D.
  7. Три диода типа 10CTQ150.
  8. Зарядка от мобильного телефона.
  9. DC-DC преобразователь P6AU-1215ELF.
  10. Красный и зеленый светодиоды.
  11. Автомат 6А.
  12. Пластиковый корпус подходящих размеров.
  13. Металлический радиатор от материнской платы компьютера.

схема модуля управления велосипеда

Мы не будем описывать процесс сборки модуля управления, да в этом и нет необходимости, поскольку вся необходимая информация представлена на схеме, размещенной выше. Нужно только прочитать эту схему, понять и воспроизвести на нескольких печатных платах. В результате должно получиться нечто подобное.

микросхема модуля управления велосипеда

Плату нужно обязательно поместить в компактный водонепроницаемый пластиковый корпус, прикрутив к нижней части радиатор.

Подходящего по размеру корпуса под модуль мы не нашли, так что пришлось использовать то что есть. Чтобы модуль управления начал работать, необходимо включить автомат, повернуть «ручку газа», то есть переменный резистор, закрепленный на руле электровелосипеда. После чего двигатель начнет плавно набирать обороты, а на модуле загорится зеленый светодиод.

модуль управления

Если батареи полностью разряжены или их емкости недостаточно, загорится красный светодиод, после чего через несколько секунд цепь будет обесточена. Придется ехать «на своих двоих» до тех пор, пока не удастся подзарядить аккумуляторы.

Мотокомплекты и специальные двигатели

электромотор-для-велосипеда-фото-1

Приобретаемые мотокомплекты уже содержат все необходимые крепления, для большинства моделей велосипедов являющиеся универсальными.

Многие известные производители начали выпускать велосипедные моторы мощностью до четырех лошадиных сил. Установка такого оборудования позволит эксплуатировать велосипед без необходимости кручения педалей, позволяя ехать только за счет электродвигателя.

Особенности монтажа

Собрать качественный велосипед с электиропиводом при помощи комплекта необходимых деталей – дело не минутное.
Собранный самостоятельно велосипед должен:

  • получиться удобным и функциональным;
  • отвечать всем тем требованиям и пожеланиям, которые имели место в начале сборки.

Дорогая деталь электрооборудования – аккумуляторная батарея. К её выбору и установке надо отнестись с особым вниманием. Некоторые умельцы рекомендуют собирать АКБ самостоятельно, уверяя, что магазинные батареи сомнительного качества, а стоимость их завышена.

Для качественного крепления АКБ необходимо усиливать раму. Колёса для электровелосипедов изготавливаются усиленные, с двойным ободом и утолщёнными спицами. Такие нюансы следует знать, покупая любые детали на вторичном рынке.

Как сделать электровелосипед из обычного велосипеда

Электровелосипед своими руками

Интерес к велосипедам не ограничен ни возрастом, ни социальным положением. Велосипед, долгое время сохраняясь в своей основе неизменным, периодически претерпевает некоторые конструктивные изменения. Смастерить, к примеру, электовелосипед своими руками из обычного велосипеда – мечта многих умельцев.

Особенности электровелосипеда

Приладив к обычному велосипеду электропривод, мы получаем электровелосипед. Всё просто и понятно. Его главная особенность – присутствие двигателя. Наличие двигателя сохраняет возможность покрутить педали, но лишь в крайних случаях.

На таком велосипеде приятно путешествовать, удобно преодолевать затяжные подъёмы, с небольшим процентом уклона, и ехать против ветра.Если сопротивление ветра или подъём мешают прибыть вовремя к месту назначения, можно, покрутив педали, сократить время пребывания в пути.

Оснастив свой электровелосипед, можно:

  • увеличить скорость движения велосипеда по ровной местности;
  • легко преодолевать крутые подъёмы;
  • отказавшись от мощного двигателя, увеличить автономность аккумуляторных батарей;

При этом такой велосипед не лишает владельца возможности нагружать себя физически, наслаждаться тишиной во время поездок и дышать чистым воздухом.

О преимуществах и недостатках

Чертеж

Пробки, шум, аварии и загазованность – основные проблемы крупных и средних городов. В сложных условиях транспортного перенасыщения, велосипед с электроприводом получает заметное преимущество перед другими видами транспорта.

В ближайшие десятилетия собственное авто перестанет быть необходимостью, приоритеты перераспределятся в пользу транспорта с элекроприводом и приводом мускульного типа.

Достоинства электрических велоагрегатов:

  1. Просты в обслуживании и управлении.
  2. Не требуют прав на управление, регистрации и парковочных мест.
  3. Можно совершать прогулки, путешествия или деловые поездки на большие расстояния.
  4. Возможны длительные поездки малоподготовленным и возрастным путешественникам.
  5. Езду на велосипеде с электроприводом чередуют с ездой при помощи мускульной силы – спортивная тренировка.
  6. Если батарея разрядится, можно продолжать движение, используя возможность мускульного привода.

ВелосипедК недостаткам электровелосипедов относят:

  1. Весят они больше обычного велосипеда.
  2. Большая масса усложняет езду в режиме мускульного привода.
  3. Стоят дороже обычных.

Обычный мопед с бензиновым двигателем становится менее привлекательным по сравнению с электроприводным велосипедом.

Основные компоненты и требования к ним

Основное отличие обычного велосипеда от электро – набор необходимых деталей, которые обеспечивают возможность передвижения без использования мускульной силы.

Для реконструкции обычного велосипеда в электровелосипед понадобится:

  1. Электрический двигатель – подбирается в зависимости от предполагаемого режима эксплуатации и назначения электровелосипеда – скоростная езда, езда по ровной или холмистой местности, перевозка дополнительных грузов.
  2. Электоконтроллер – прибор управления подачи и распределения нагрузки на двигатель. Отвечает за скорость движения. Котроллер следит за уровнем заряда аккумуляторов и сообщает водителю, если их состояние приближается к критическому минимуму.
  3. Аккумулятор – батарея, питающая двигатель, под управлением контроллера. Отличаются по химическому составу заправки батареи, способности отдавать ток, ёмкости, сроку эксплуатации, весу и цене.
  4. Регулятор скорости – прибор, с помощью которого водитель регулирует скорость передвижения. Регулятор устанавливается на руле велосипеда.

Запчасти

Дополнительное оборудование – детали, обеспечивающие комфорт и безопасность водителя. К ним относятся осветительные приборы, приборы навигации, сигнал и аварийная сигнализация.

Рама электровелосипеда претерпевает серьёзные нагрузки. Для её самостоятельного изготовления лучше использовать не алюминиевые, а стальные профильные трубы. Прочность стальных конструкций выше, а в обработке сталь проще. Разница в весе 3 – 5 кг для велосипеда не критична. Готовая рама обшивается материалом из пластика нужного цвета.

Выбор привода

РеменьПриводы классифицируют по месту расположения ведущего колеса.

Велосипед может быть:

  • переднеприводный;
  • заднеприводный;
  • полноприводный.

При самостоятельном монтаже с использованием мотора-колеса проще в сборке переднеприводная модель. Установка мотор-колеса в разъёмы передней вилки занимает минимум времени. Иногда может потребоваться лёгкая проточка мест посадки оси колеса. Модернизация переднего привода сохраняет задний педальный привод неизменным.

При переднеприводном варианте, вес ведущего колеса компенсируется весом аккумуляторов, расположенных в районе багажника. Такой баланс делает езду и торможение менее опасными, снижается возможность заносов.

При установке мотор-колеса убедитесь в правильности направления его вращения. В случае ошибки возможно падение.

Заднеприводная модель для самостоятельной сборки менее привлекательна. Вносите изменения в конструкцию велосипеда при модернизации. При использовании мотор-колеса, процесс реконструкции упрощается, а при использовании внешних двигателей заднеприводный вариант остаётся единственно возможным.

Передача крутящего момента от двигателя к ведущему колесу осуществляется:

  • фрикционно;
  • методом ременно-цепной передачи.

Ременно-цепной способ наиболее распространён. Фрикционный способ больше подходит для детских машинок. На больших велосипедах фрикционная передача допускает пробуксовки, прорезиненый ролик быстро изнашивает покрышку колеса. Прижимное давление двигателя на шину, создаёт нагрузку на раму.

Выбор мотора

Подобрать двигатель для электровелосипеда важно и ответственно. Используют старый шуруповёрт с набором запасных батарей. Подойдёт завалявшийся в гараже ненужный стартер от автомобиля или болгарка.

Используют готовое колесо, внутри которого имеется электрический двигатель определённой мощности. Это мотор-колесо. Такие колёса выпускаются различного размера и с двигателями мощностью от 150 до 1000 Вт. К подходящему по характеристикам подбирается подходящий по мощности контроллер.

Двигатель для цепной и реверсивной передачи крутящего момента подбирается по напряжению и силе тока. Эти параметры зависят от желания мастера. Чем выше скорость, тем выше показатели. Чтобы развить скорость в 25 – 30 км/ч, мощность двигателя должна быть 350 – 400 ватт. Эти же параметры определяют дальность поездки.

Выбор и размещение аккумулятора

ШнурБатареи представлены на рынке следующей линейкой:

  • 36V – 8,8Ah;
  • 36V – 11Ah;
  • 36V – 14,5Ah;
  • 48V – 11,6Ah;
  • 48V – 20Ah.

Популярный аккумулятор – литийионный (Li-ion). Кроме велосипедов, им комплектуются фотоаппараты, ноутбуки, телефоны. Это говорит о качестве и надёжности этого источника питания.

Уметь отличать аккумуляторы с нужными параметрами – достаточный минимум знаний, для самостоятельной сборки и эксплуатации электровелосипеда.

Свойства аккумуляторов зависят от химических свойств реагентов, которыми комплектуются батареи.

  • номинальное напряжение;
  • энергоёмкость;
  • скорость заряда и саморазряда.

Производители указывают, какие предельные температурные условия не повлияют на заявленные характеристики источника питания. Литий-ионные аккумуляторы снабжены встроенным контроллером зарядки – разрядки.

Схема

Выбор контроллера

Контроллеры обеспечивают подачу питания от аккумулятора к двигателю. Электронный блок, преобразовывающий постоянный ток аккумулятора в переменный ток, необходимый для питания трёхфазного двигателя колеса. В процессе преобразования тока прибор сильно греется.

Это следует учитывать и размещать контроллер в месте, которое обеспечит ему хороший обдув.

  1. Контроллер управляет скоростью движения электровелосипеда.
  2. Непосредственное управление осуществляется при помощи ручки «газа», которая связана с контроллером и регулирует мощность двигателя.

Для безопасности в контроллерах для электровелосипедов производители устанавливают конструктивные ограничители скорости. Величина устанавливается в соответствии с требованием законодательства. Обычно скорость ограничена 25 км/ч.

Существуют встроенные контроллеры. Производители встраивают их внутри колеса-двигателя.

Особенности монтажа

КолесоСобрать качественный велосипед с электиропиводом при помощи комплекта необходимых деталей – дело не минутное.

Собранный самостоятельно велосипед должен:

  • получиться удобным и функциональным;
  • отвечать всем тем требованиям и пожеланиям, которые имели место в начале сборки.

Дорогая деталь электрооборудования – аккумуляторная батарея. К её выбору и установке надо отнестись с особым вниманием. Некоторые умельцы рекомендуют собирать АКБ самостоятельно, уверяя, что магазинные батареи сомнительного качества, а стоимость их завышена.

Для качественного крепления АКБ необходимо усиливать раму. Колёса для электровелосипедов изготавливаются усиленные, с двойным ободом и утолщёнными спицами. Такие нюансы следует знать, покупая любые детали на вторичном рынке.

Правила эксплуатации

Правила эксплуатации электровелосипеда определяют режим его использования, обслуживания и ремонта. Эти мероприятия обеспечат долгий срок службы транспортного средства, его надёжность и безаварийность поездок.

Правильная эксплуатация – максимальный пробег при минимальных затратах.

Каждый владелец транспорта с электроприводом старается учесть возможные факторы, препятствующие получению максимального КПД от составляющих электрического велосипеда.

  1. Автономность аккумулятора напрямую зависит от температуры окружающей среды.
  2. Ровная дорога – комфортная езда. Затяжные подъёмы быстрее садят аккумулятор.
  3. Грунтовые дороги менее предпочтительны, нежели асфальтированные.
  4. Слабо накаченные шины влияют на срок автономности аккумуляторной батареи.
  5. Направление и скорость ветра влияют на время и расстояние безмускульного пробега электровелосипеда.
  6. Излишняя загруженность и скорость езды скажется на расстоянии, которое удастся преодолеть без подзарядки АКБ.

Знать эти правила и использовать их во время поездок и путешествий – залог комфортного использования вело транспортного средства. Износ деталей и низкий КПД – причина несоблюдения нескольких простых и понятных правил эксплуатации.

Электровелосипед – универсальный вариант, с которым не придётся стоять в душных городских пробках и переживать о наличии парковочного места. С электровелосипедом проблемы цен на горючее не волнуют, так же как и оплата страховки и прохождение ежегодного технического осмотра. Поездка по городу превратится в маленькое самостоятельное путешествие. Путешествие, которое проходит в тишине и забавном состязании с лёгким попутным ветерком.

Электровелосипед своими руками за 30 минут. Самодельный электровелосипед

Популярность такого компактного, легкого и безопасного вида транспорта, как складной электровелосипед, растет из года в год. Как сделать такую конструкцию своими руками, чтобы сэкономить на покупке?

Преимущества

Знатоки утверждают, что для изготовления модной и прочной конструкции достаточно немного смекалки, купить соответствующие детали – и верный электрический конь готов. Он обладает массой преимуществ:

  • на таком транспорте можно прекрасно передвигаться по городу, полному пробок;
  • на него не требуются водительские права;
  • не нужно горючее, только подзарядка для электроконтроллера;
  • он способствует поддержанию спортивной формы благодаря используемой мускульной силе;
  • сделанный своими руками самодельный электровелосипед помогает быть независимым от магазинов и рыночных цен.

Средний агрегат достигает скорости до 42 километров в час, а на крейсерской скорости идет под 26 километров в час.

электровелосипед своими руками за 30 минут

Делаем колесный транспорт самостоятельно

С чего начинается сборка всей модели? Для начала стоит определиться с тем, как должен выглядеть результат и каких целей мы хотим достичь с помощью этого транспорта. Можно купить специальный набор для электровелосипеда – он значительно упрощает всю работу по сборке. Но самое главное, что необходимо – это собственно сам агрегат с утолщенной рамой, на который можно поставить электродвижок.

Найти необходимые детали и комплектующие можно на распродажах, в магазинах для изобретателей, на рынках с техническими товарами. Электровелосипед своими руками за 30 минут собрать вполне по силам продвинутому школьнику.

Основные компоненты

Обычно требуется движок на 48 вольт, крепкий велосипед, который его выдержит, немного инструментов и креплений. А также терпение и находчивость, готовность к техническим испытаниям.

  • специальный контроллер с программируемым управлением;
  • кислотные батарейки для системы питания;
  • дисковый тормоз (2 шт.) роторного типа, механический;
  • мопедная цепь;
  • «звездочка» на 13 и на 66 зубьев;
  • переключатели;
  • предохранители;
  • крепления для мотора из нержавейки.

Далее выполняется модификация колесной вилки и тормозов. Электровелосипед своими руками за 30 минут начинают собирать с передней вилки. Затем надстраиваются двигатель, аккумулятор, резистор.

Некоторые умельцы предпочитают собрать складной велосипед, который за секунды может превратиться из обычного в грузовой или поместиться в багажнике. Разборный вариант удобен по множеству причин – уменьшенный размер колес, легкость перевозки в лифте.

складной электровелосипед

Выбор двигателя

Самодельный электровелосипед требует установления соответствующей технической надстройки, которая будет облегчать мускульные усилия. Основным элементом всей конструкции является двигатель. Его выбирают в соответствии с нужным напряжением и силой тока. При этом получаемая мощность должна быть в районе 400 ватт, тогда можно будет достигнуть скорости до 30 километров в час при наличии редуктора. Дальность поездки также может достигать 30 километров, в зависимости от мощности аккумулятора.

Перед выбором модели важно учитывать баланс между напряжением и емкостью аккумулятора и напряжением и емкостью движка. Например, при выборе двигателя на 500 ватт и 12 вольт нужен аккумулятор емкостью на 40 ампер в час. Допустимая емкость рассчитывается по закону Ома. При нормальном уровне разряда аккумулятор прослужит дольше и надежнее. Для экономии энергии лучше разгоняться мускульной силой, стоя на педалях – это позволит сберечь энергию на уровне коэффициента 1,2. Лучше потратить заряд на более сложные участки во время передвижения: на холмы и горки, грунтовую дорогу.

схема электровелосипеда

Настройка резистора

Электровелосипед трехколесный взрослый или двухколесный одинаково требует наличия ручек газа. Переменный вариант резистора помогает руководить сменой скоростей и количеством оборотов двигателя. Рассчитав мощность переменного тока, берут соответствующий прибор с нужным напряжением. На ручке тормоза устанавливают контакты для размыкания – их положение всегда замкнутое, пропускает по цепи электричество. Нажатие на контакты дает размыкание и замыкание цепи – двигатель останавливает или ускоряет работу.

Обычно стандартный набор для электровелосипеда содержит необходимые детали для сборки. Задача мастера – сделать так, чтобы двигатель останавливался при давлении на ручку тормоза. Для этого берут два алюминиевых кусочка. Один устанавливают на подвижные части тормозов, второй – на неподвижные. Подсоединение этого сочетания в разрыв цепи двигателя, который крепится на кронштейны путем сварки, дает функциональный электрический тормоз.

Разработка схемы

Чтобы собрать электровелосипед своими руками за 30 минут, необходимо минимум умений, но обязательно знание некоторых законов физики.

самодельный электровелосипед

Схема электровелосипеда включает в себя следующие элементы:

  • корпус велосипеда;
  • источник тока;
  • двигатель;
  • переменный резистор для введения в разрыв цепи;
  • батарею.

Разные схемы позволяют усовершенствовать изобретение и разогнать транспорт до более высоких скоростей при одном и том же аккумуляторе.

Выбираем контроллер

Главное отличие классического средства передвижения от электризованного – наличие специального регулирующего устройства. Это контроллер для электровелосипеда, который представляет собой коробку, манипулирующую тягой всего агрегата. Если в стране есть ограничение на скорость передвижения на велосипеде, этот прибор поможет установить лимит во время езды. Чаще всего это 25 километров в час.

Конструкция такого датчика не имеет в составе электрощеток.

набор для электровелосипеда

контроллер для электровелосипеда

Правила эксплуатации

Сегодня можно своими глазами увидеть достаточно транспортных средств, собранных умельцами. На них выполняют горные восхождения, опасные трюки, покоряют ущелья. Но можно просто получать удовольствие от хорошей надежной машины, которая получила второе дыхание благодаря двигателю.

Важно соблюдать технологию изготовления электровелосипеда своими руками за 30 минут, но не менее внимательно нужно отнестись к рекомендациям по правильному использованию этого средства передвижения.

электровелосипед трехколесный взрослый

Электровелосипед своими руками за 30 минут собрать можно достаточно качественно. Он прослужит многие годы, если соблюдать меры безопасности и грамотно выполнять все рекомендации.

Итак, мы выяснили, как сделать самодельный складной электровелосипед. Как видите, в этом нет ничего сложного.

Источники:

https://narubalke.ru/elektrovelosiped-svoimi-rukami-iz-startera-kak-sdelat-elektrovelosiped/
https://texnotoys.ru/avto/samodelnyj-elektrovelosiped.html
https://videohandmade.ru/avto/elektrovelosiped-svoimi-rukami/
https://fb.ru/article/214643/elektrovelosiped-svoimi-rukami-za-minut-samodelnyiy-elektrovelosiped

Оставьте комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
