Как сделать на велосипеде передние тормоза на

Содержание скрыть
3 Ремонт тормозов на велосипеде своими руками

Как поменять колодки на велосипеде?

Как поменять колодки на велосипеде?

Современный велосипед, как серьезное средство передвижения, требует постоянного техосмотра. Особенно нуждаются во внимание тормозные колодки. Износившись, они не позволят быстро останавливать движение. Это может привести к весьма плачевным последствиям.

Хотя замена тормозных колодок не требует большого мастерства, произвести эту операцию сможет даже начинающий велосипедист, который еще ни разу не менял их самостоятельно.

Когда требуется замена?

Не упустить момент смены тормозных колодок можно, если следить за километражем. Как правило, эти детали полностью изнашиваются, прослужив своему хозяину 15 тысяч км. Хотя сейчас встречаются такие, которых хватает и на 30 тысяч км. Впрочем, эти цифры – лишь условность. Срок службы колодок зависит от многих факторов.

замена колодок

Решающую роль сыграет стиль езды: чем он агрессивнее, чем больше трудных подъемов и головокружительных спусков преодолеет велосипедист, тем быстрее ему придется задуматься о работе с тормозами.

Неспешные прогулки по парку в спокойном режиме позволят всей системе торможения прослужить дольше, но лишь при условии, что они правильно отрегулированы.

Как узнать, что пора менять колодки?

Не стоит дожидаться того момента, когда останавливать велосипед станет сложнее. Лучше заранее осмотреть колодки. По внешнему виду станет понятно, что их срок службы окончен.

kolodki

Производители специально делают их поверхность неровной, снабжая ее выступами или шипами.

Процесс замены колодок для разных типов тормозных систем происходит не одинаково. Однако сложностей не должно возникнуть даже у тех, кто раньше никогда не менял их самостоятельно.

Как самому поменять колодки на ободных тормозах велосипеда?

Если от рычага тормоза на руле к колесам отходят специальные тросики, значит, у велосипеда ободная система тормозов. Она может быть нескольких типов, каждый из которых требует своего подхода к работе.

  • v-brake. Для начала работы требуется собрать все рычаги. В результате образуется паз, из которого нужно вытянуть наконечник «рубашки». Определить его просто: именно из него и выходит трос. Затем убрать старые колодки, осторожно сняв крепеж и на их место поставить новые, тщательно их закрепив.

ободные тормоза

Иногда колодки такого типа бывают «разносторонними», то есть левыми и правыми. Производители, как правило, обозначают это прямо на деталях. При их установке стоит быть чуть внимательнее.

  • Картриджный тип. Здесь меняют только резиновые прокладки. Для этого вынимают шплинт, фиксирующий колодки, затем производят нехитрую процедуру по удалению изношенной прокладки и водружению на освободившееся место новой.

Как самому поменять колодки на дисковых тормозах велосипеда?

Если торможение происходит при помощи специального диска, значит, мы имеем дело с дисковой системой торможения. Многие велосипедисты считают ее более совершенной. Видимо, производители, тоже. Иначе как объяснить то, что снабженные ею велосипеды стоят дороже.

дисковые

Дисковые тормоза удобнее не только на дорогах, но и в техобслуживании. Для смены колодок сначала снимают калипер. При торможении он зажимает диск, установленный непосредственно на колесе и вращающийся вместе с ним. Нужные детали установлены именно в нем.

  1. Чтобы качественно произвести работу, калипер нужно снять.
  2. Аккуратно расправиться со всеми креплениями: проводками, стопорными кольцами и болтиками.
  3. Затем вынуть старые колодки и поставить новые. Останется только закрепить их, поставить калипер на место и проверить, верно ли произведена замена.

Для этого несколько раз нажимают тормозную ручку, следя, чтобы ничего не мешало ходу велосипеда.

Существует несколько правил, соблюдая которые, можно позволить себе проводить описанные выше работы как можно реже:

Как установить тормоза на велосипед

Дисковые, или роторные, тормоза широко используются на многих моделях горных велосипедов. Роторная тормозная система обладает высокой эффективностью торможения и модуляцией, и это позволяет использовать ее в жестких условиях передвижения на высоких скоростях. Чтобы установить дисковые тормоза, можно воспользоваться услугами веломастерской или с удовольствием сделать это самостоятельно.

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

  • когда нужно починить отдельную деталь или поменять ее в системе;
  • заменить комплект на новый;
  • установить на велосипед без дисковых тормозов.

По устройству дисковый тормоз имеет аналогию с v-brake:

  • рычаг;
  • привод системы;
  • корпус тормоза – калипер;
  • колодки;
  • поверхность торможения – диск.

По виду привода велосипедные дисковые тормоза разделены на два типа – механика и гидравлика. На первых используют металлический трос в оплетке (как у V-brake), на вторых – гидролинию с жидкостью и силовыми цилиндрами.

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Диски с нуля на «ви-брейковые» велосипеды

Велосипедов, на которые можно поставить и ви-брейки и диски, не так много, отсутствие универсальности – существенный недостаток роторов. Поэтому перейти с ободных тормозов на дисковые не так просто, ведь понадобится вносить изменения в конструкцию байка.

Переделка тормозной системы касается колеса. Его втулка должны быть «заточена» под диск, то есть иметь специальные посадочные места под него. На байках с v-brake это обычно не предусмотрено. Здесь можно пойти двумя путями: поставить новое колесо с втулкой под ротор или поменять только втулку. Первый способ проще:

  • можно сразу приступать к установке диска;
  • нет риска собрать колесо неправильно (самостоятельная переборка);
  • не придется дополнительно тратиться на установку новой втулки в мастерской.

При этом новое колесо под диск будет стоить денег, по цене особых различий не будет. Зато по времени покупка сразу собранного колеса – более выгодный вариант.

Качественный дисковый тормозной комплект стоит недешево. Для первой пробы не нужно затеваться с двумя дисками – достаточно сменить систему на передней части. Возможно, диски не оправдают желаний или на практике окажутся не лучше V-brake, так что лучше поэкспериментировать с одним колесом.

На пальцах процедура установки дискового тормоза выглядит так:

  1. Поставить калипер на раму через адаптеры.
  2. Прикрутить на руль тормозную ручку.
  3. Соединить приводной рычаг с калипером через привод (трос или гидролиния) и выровнять его положение.
  4. Закрепить ротор на втулку колеса.
  5. Поставить колесо.

Важным моментом является регулировка дисковых тормозов. Неправильно или вовсе не настроенный тормоз будет неэффективно работать и мешать передвижению.

Раз диски разделяются на механические и гидравлические, стоит подробнее остановиться на установке и тех и других.

Как поставить дисковые тормоза с механическим приводом

Механика взамен ободных тормозов – лучшее решение, особенно для бюджетного велосипеда. Ее и поставить просто, и запчасти по сравнению с гидравликой выйдут дешевле. Переход также оправдан искривлением поверхности обода – ви-брейки плохо тормозят при таких условиях и часто расстраиваются. Конечно, кривая поверхность, даже при отсутствии «восьмерок» – это не очень хорошо. Но если втулка позволяет крепить диск, а само колесо за несколько лет хорошо зарекомендовало себя, почему бы не попробовать?

Замена старого изношенного тормоза также не вызовет трудностей: все перед глазами, главное, купить то же самое и установить в нужной последовательности.

Для работы понадобятся:

  • рычаг, калипер с колодками и переходником (в комплект должны входит болты);
  • ротор, болты и шайбы для закрепления на втулку;
  • трос;
  • кусачки для укорочения троса;
  • шестигранник (для калипера и тормозного рычага);
  • хомутики (фиксация троса на раме для заднего тормоза).

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

В принципе, это можно сделать, главное условие – винты должны полностью входить в отверстия крепления, иначе диск не будет держаться.

Установка механических тормозов:
1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

4. Прикрутить ротор к втулке колеса на 6 крепежных винтов. Затянуть до упора, равномерно распределить усилия помогут шайбы под болтами.

5. Установить (или настроить) ручку тормоза. С помощью шестигранника зафиксировать положение рычага и приводного троса.

6. Поставить калипер на раму через адаптер. На первом этапе закреплять до упора не нужно, так как придется выставлять его положение под поверхность ротора.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Последний этап правильного монтажа – регулировка калипера относительно поверхности диска. Необходимо выставить положение колодок – оно будет в несколько раз меньше, чем у ободных, и в среднем – 0.3 – 0.4 мм.

На величину зазора между поверхностью и колодками влияет натяжение троса. Его настройка проводится шестигранником со стороны прижимного механизма. Лишнюю длину троса убираем кусачками. Когда колодки выставлены в правильное положение, а тормоза срабатывают на половину сжатия рычага, полностью зафиксировать калипер на болтах.

Итак, после установки и тщательной настройки выкатываем велосипед и проверяем работу системы в реальных условиях.

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

  • отсутствие «промежуточных потерь усилия» — давление жидкости одинаково, что в гидролинии, что на выходе из нее на цилиндры;
  • лучше тормозят и модулируют;
  • регулируются один раз и надолго (за исключением однопоршневых моделей, например, Hayes Sole), благодаря чему не сбиваются и не свистят после случайного падения велосипеда.

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Итак, перед установкой необходимо заправить систему жидкостью. В Shimano используется специальное масло на минеральной основе, для других моделей дисковых тормозов – жидкости стандарта DOT.

Для удаления воздуха используется прокачка гидролинии – проталкивание жидкости под давлением. Чтобы система не завоздушивалась при эксплуатации, необходимо герметичное крепление гидролинии к рабочему и силовому цилиндру – именно здесь появление пузырьков наиболее вероятно, за исключением разрыва самого шланга.

Для работы по установке гидравлического дискового тормоза на велосипед понадобятся те же инструменты, что и с механикой, а последовательность работ аналогична:

  1. Снять колесо с велосипеда и установить на его втулку тормозной диск.
  2. Установить тормозной рычаг и подключить к нему гидролинию.
  3. Поставить калипер с адаптером на раму. Как и в случае с механикой, не нужно фиксировать его до упора.
  4. Прикрутить колесо с ротором.
  5. Выпрямить гидролинию, используя хомутики. На велосипеде, где гидравлика предусмотрена производителем, есть специальные направляющие ячейки.
  6. Подключить гидролинию и проверить ее работоспособность плавными нажатиями ручки – колодки должны одинаково сжать диск.
  7. Прижим колодок к диску ставит калипер на рабочее положение, после чего крепежные болты затянуть до упора.
  8. Если колодки трутся с диском или подходят к нему неравномерно, понажимать на ручку 10 – 20 раз, зажав калипер вручную.

Неправильное положение калипера на гидравлике – основная причина, почему тормоз срабатывает плохо. По необходимости нужно открутить деталь и повторить ее установку.

Заключение

Поставить диски на велосипед вполне реально своими руками. Процедура не отличается сложностью, к тому же тормоза обычно сразу принимают рабочее положение. Установленная система требует обязательной обкатки, чтобы выявить недостатки и сразу же устранить их.

Регулировка тормозов на велосипеде

Регулировка тормозов на велосипеде должна осуществляться регулярно – такое обслуживание будет гарантией безопасности эксплуатации транспортного средства. На современных велосипедов встречаются два основных типа тормозов – ободные и дисковые, но дисковые могут быть механическими или гидравлическими. От того, какой вид тормозной системы установлен на конкретном велосипеде, будет зависеть процесс их обслуживания.

Как проверить и настроить тормоза

Существует четкая инструкция по проверке и настройке тормозной системы велосипеда. Если ее придерживаться, то весь процесс займет мало времени и будет результативным.

Порядок действий при проверке и настройке тормозной системы велосипеда:

  1. Проверка тормозов вхолостую. Нужно поднять переднее колесо и, раскрутив его, нажать на левую тормозную ручку. Если в ходе такого испытания колесо резко остановилось, то тормозная система находится в порядке и никакого обслуживания не требуется. Стоит учесть один нюанс – если тормозная ручка касается руля, то понадобится просто натянуть трос. В таком же порядке проверяется работоспособность тормозной системы заднего колеса. Чтобы натянуть трос, нужно воспользоваться фигурными болтами – достаточно их немного подкрутить и, если требуется лишь незначительная регулировка, это исправит положение. Часто бывает, что такая минимальная регулировка не дает результата – в таком случае, смотрим, где на велосипеде находится конец троса (он всегда заранее длиннее, чем нужно), откручиваем болтик, который его держит. Осталось лишь подтянуть часть тросика плоскогубцами и затянуть болт, приложив возможное усилие.
  2. Проверка тормозных колодок. После того, как прошли проверку тормозные ручки, следует внимательно обследовать состояние тормозных колодок. Впрочем, порядок действия можно изменить – сначала поработать с колодками, а затем с ручками.

Настройка тормозной системы при ободном и дисковом типе отличается, так как используются различные вращающиеся механизмы и колодки.

Настройка ободных тормозов

На горных велосипедах используется v-brake тормозная система – на ее примере и будем рассматривать принципы настройки, так как она же имеется и на других велосипедах с ободными тормозами. Отличие может состоять лишь в разном расположении болтов и винтов, которые нужно будет подкручивать/подтягивать.

Обратите внимание: важно соблюсти три главных правила:

  • колодки должны располагаться параллельно ободу;
  • зазор между ободом и колодкой не должен быть больше или меньше 1 мм;
  • колодки должны располагаться симметрично пот отношению друг к другу.

Как достигнуть указанных правил при настройке ободных тормозов на велосипеде:

  1. Нужно найти гайку с шестигранником – она фиксирует колодки. Чтобы ослабить ее и выставить тормозные колодки в нужное положение, понадобится нажать на ручку тормоза и посмотреть, как колодка касается обода. Отпустив ручку тормоза, колодку можно выставлять в нужное положение – она двигается вверх, вниз и на угол.
  2. Расстояние между колодкой и ободом колеса не должно быть больше 1 мм, хотя в некоторых моделях велосипедов встречается и 2-3 мм — точную информацию о конкретном транспортном средстве можно получить либо от инструкции к нему, либо в сети интернет по техническим характеристикам. Следует учесть, что торможение колеса должно происходить даже при минимальном нажатии на ручку тормоза. То есть, если колесо останавливается только при полном нажатии ручки тормоза «до упора», то это неверно.

После проведения всех указанных работ, обязательно нужно проверить работу тормозной системы. Сначала это делается на холостом ходу – поднимите переднее колесо вверх, раскрутите его и резко нажмите ручку, затем то же самое проделайте с задним колесом. Следующий этап – проверка работы тормозной системы «в действии» — сядьте на велосипед и прокатитесь 3-5 метров, резко затормозив. Если велосипед остановился даже при минимальном нажатии на ручку тормоза, то обслуживание системы было выполнено правильно.

Настройка дисковых тормозов

Как правило, регулировка дисковых тормозов заключается в периодическом подтягивании троса. Но нередко приходится заменять и колодки, правда, на дисковых тормозах они стираются дольше, чем на ободных. Сначала нужно выяснить, какие конкретно дисковые тормоза установлены на велосипеде – регулировка тормозных колодок при гидравлической и механической системе будет различаться.

Специалисты рекомендуют принять к сведению следующие моменты:

  1. Если стоят на велосипеде дисковые тормоза гидравлического типа, то замена колодок может и не понадобиться – они способны самостоятельно это делать. Но следует учесть один нюанс – если гидравлическая система закрытого типа, то придется регулировать колодки в ручном режиме – для этого предусмотрены специальные вентили.
  2. Если предстоит настройка дисковых механических тормозов, то нужно будет натянуть трос по вышеуказанной инструкции и проверить расположение колодок – расстояние между ними и диском должно быть в пределах 0,2-0,4 мм.
  3. Для того, чтобы настроить колодки при дисковых механических тормозах, нужно воспользоваться специальными болтами – подтягивая их, можно увидеть, как движется колодка. Особенно внимательным нужно при выставлении расстояния между колодкой и диском – 0,3 мм слишком мало, ошибиться легко.

Обязательно после проведения работ нужно проверить работу тормозной системы в действии – прокатитесь на велосипеде несколько метров и попробуйте затормозить. Если трос был сильно перетянут, либо колодки расположились слишком близко к диску, то произойдет слишком резкое торможение – это «сюрприз», при котором велосипедист начинает двигаться вперед, но уже без своего транспортного средства. Поэтому при проверочной езде нужно быть предельно внимательным и аккуратным, при необходимости регулировка дисковой тормозной системы проводится повторно с учетом предыдущих ошибок.

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

  • прилегала к ободу всей поверхностью
  • не касалась покрышки
  • располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

    Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт.

    для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Как установить тормоза v-brake на старый велосипед

Продолжаем велотематику. На этот раз займёмся чем то посерьёзнее, чем разборотовка колёс — установкой v-brake (современный ручной велосипедный тормоз) на старую вилку советсткого велосипеда. В качестве подопытного образца выступает всё та же Кама «фиг знает какого года», на которой конечно не предусмотрен крепёж на вилке.

Самый простой вариант — приварить две гайки. Но если нет сварочного аппарата, тогда расскажу, как сделать простой крепёж без травмы вилки! Перед началом работ рекомендую ознакомиться на живом образце с принципом действия тормозов класса v-brake. Сверлить вилку нельзя!

1) Покупаем тормоза v-brake. Не дешёвую китайчатину, а средний уровень с минимум гаек.

Вот так выглядит половинка нормального ви-брейка (это если по-русски). Тормоз универсальный, высоты хватает, чтобы поставить классическое низкое крыло. Насчёт всякой пластиковой ерунды не скажу.

2) Тормоза можно закрепить на металлической подкове, а затем её зажать на вилке (как это бывает на современных вилках), либо симитировать приваренные болванки. Остановимся на втором варианте и будем делать зажим из дюралевых пластин.

Дюраль или дюралюминий — мягкий сплав, и в этом его преимущество, потому как зажим будет легко стянуть, и он повторит весь контур стойки вилки, что значит — сядет крепко и не помнёт её. Кстати, без особых проблем дюраль режется ножницами по металлу, болгарка не обязательна.

3) Сверлим полосу дюраля в трёх местах, пробуем на вилке и обрезаем:

Продевать следует не винт (как на картинке), а именно болт с головкой под ключ, чтобы сужающиеся стенки полосы его зажали.

Вот такие болты:

Длину болта надо брать с учётом глубины тормоза, нескольких шайб и гаек. Толщина особо роли не играет, её можно добрать термоусадкой.

В конечном виде зажим на одну стойку вилки выглядит вот так:

Здесь по ходу изготовления зажима я примеряю посадку тормоза:

Ещё такой момент: на тормозной половинке есть возвратная пружина. Для неё можно сразу сообразить фиксаж на зажиме, но я не стал заморачиваться и оттянул хомутом на вилке.

4) Переворачиваем велик и начинаем пляски с позиционированием зажима:

Изолентой я помечал высоту. Зажимы ставил в обратную сторону, как на крутых складниках =). Тянуть гайки надо хорошо, чтобы исключить малейший люфт. Как выше писал, дюраль великолепно стягивается.

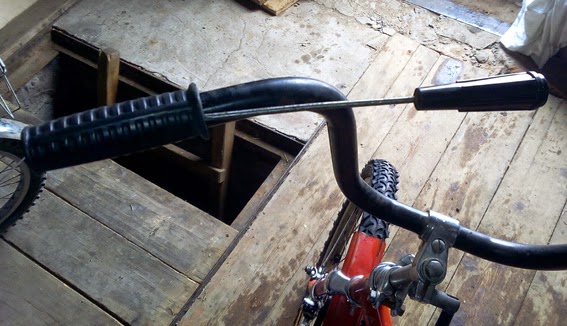

5) Монтируем тросик. Резиновая рукоять на руле советского велосипеда снимается с помощью тонкой отвёртки и такой-то матери. Воду лить не обязательно:

Просто надо протыкать по кругу для образования воздушных засоров и хорошо провернуть.

Ставим ручку тормоза, одеваем резинку обратно (можно прокапать маслом для цепи руль (потом слегка вытереть тряпкой), чтобы рукоять легча шла назад), если будет крутиться, можно посадить на селикон (не потребовалось):

Закрепляем тросик на тормозных половинках, регулируем накладки, отлаживаем:

Ремонт тормозов на велосипеде своими руками

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Вибрейк с описанием

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Тормоз v-brake

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

Рычаги ободного тормоза

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

  • прилегала к ободу всей поверхностью
  • не касалась покрышки
  • располагалась параллельно ободу

Регулировка положения колодок ободного тормоза

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Регулировка положения ободного тормоза

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Регулировка пружин ободного тормоза

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

Настройка положения тормозной ручки

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача — подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

    Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт.

Фиксирующий болт тросика тормоза

    для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза.

Регулировка натяжения тросика

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Перечень инструментов и материалов, без которых не обойтись

Проведение работ по сервисному обслуживанию железного коня невозможно без наличия инструментов. Вот базовый набор инструментария, иметь который обязаны все велосипедисты. Этот набор практически невозможно заменить другими аналогами.

  • Набор гаечных ключей.
  • Набор шестигранных ключей.
  • Киянка
  • Набор пассатижей (для стопорных колец, подойдут даже самые обычные);
  • Набор крестовых, шлицевых и крестообразных отверток;
  • Хомуты и ножницы (для обвязки гидролиний и посадки в соответствующие места на раме, крепления проводов и других важных элементов);
  • Пинцет;
  • Набор торцевых насадок, имеющих специальные рычаги.

Набор инструментов

Перечень дополнительных инструментов

Если список выше имел базовый характер, то есть, без него не обойтись в любом случае, от некоторых инструментов в перечне, представленном ниже, можно отказаться. Но это не значит, что, отказавшись от этих инструментов, вам не придется иметь с ними дела в будущем. С помощью данных ключей проводится полное сервисное обслуживание, когда велосипед разбирают вплоть до голой рамы без навески.

  • Выжимка цепи.
  • Съемник каретки.
  • Трещеточный и втулочный ключи.
  • Съемник кассеты вместе с тормозными дисками стандарта Center Lock (Shimano).
  • Спицевый ключ для устранения дефектов колес.
  • Насос высокого давления.
  • Съемник кривошипов.
  • Прозрачный набор для прокачки тормозов на гидравлической основе.
  • Щетка для очистки цепи.
  • Шприц для дозирования масла.
  • Мерный стакан.
  • Ремкомплект для пробитых камер.

Инструменты

Перечень расходных материалов

Эксплуатируя велосипед, далеко не один раз придется иметь дело с расходными материалами. Как правило, сюда входят масла на синтетической основе, растворители и другие материалы. Итак, перечень материалов ниже.

  1. Масло для смазки пружинок переключателей передач, цепи и контактных педалей (если имеют место грязные условия).
  2. Масло для смазки штанов вилки, пропитки сальников и смазки пневматических камер подвески.
  3. Масло вилочное (обратите внимание — только вилочное!) для демпфирования.
  4. Тормозная жидкость для велосипедных тормозов типа DOT или гидравлическое масло. Выбор той или иной жидкости зависит от конкретного типа тормозов, установленных на велосипеде.
  5. Очиститель трансмиссии и деталей тормозов.
  6. Консистентная смазка для пружин вилки, подшипников, храповых механизмов, уплотнительных колец подвески и пружинок манеток.
  7. Растворитель для комплексной очистки звезд и цепи.

Расходные материалы

Немного о смазках

Как и любой другой работающий механизм, велосипед нуждается в периодическом смазывании. От владельца требуется аккуратное смазывание. Нужно отметить, что смазка определенного узла велосипеда производится в определенные сроки. Недопустимо применение смазок, не предназначенных для работы с тем или иным трущимся механизмом.

Велотранспорт нуждается в периодическом смазывании шарнирных и подшипниковых узлов, включая ролики натяжителя или успокоителя цепи, втулки, рулевую колонку, каретку, педали. Кроме того, нужно в обязательном порядке смазывать тросики переключателя скоростей и сами переключатели.

Перед затяжкой не помешает смазать резьбовые соединения, чтобы в будущем они открутились достаточно легко. Но здесь нужно помнить: чрезмерное смазывание резьбовых соединений приведет к риску потери тех или иных компонентов.

Те узлы, которые производитель определяет как гидравлические — тормоза/амортизаторы, — крайне важно обслуживать именно тем маслом, которое заявляется производителем.

Существуют места, которые не нужно, или даже не рекомендуется смазывать. Это тормозные колодки, ротора и обода. Если масло случайно попало на поверхность или рабочую часть данных тормозов, необходимо сразу же очистить их чистой тряпкой. В противном случае остатки масла будут мешать правильной работе тормозного механизма.

Для велосипеда применяются три разновидности масел.

  • Аэрозольные смазки. Применимы для смазки шарнирных соединений, для беспроблемной деинсталляции прикипевших и заржавевших резьбовых соединений, смазки цепи и переключателей тросов в случае, если на момент проведения технического обслуживания нет под рукой материалов для более тщательной смазки.
  • Жидкие смазки. Поставляют в специальных флаконах-масленках. Яркий пример — масло типа И5А, которое часто используется для смазки рабочих областей швейных машинок. В общем, с таким маслом, думаю, знакомы все.

Современные спортивные велосипеды «принимают» подобные смазки для смазывания барабана задней втулки и цепи. Жидкая смазка применяется точечно, поэтому не попадает в нежелательные места, как в случае с аэрозольными смазками. Единственным минусом является работа на морозе. Такое масло имеет свойство густеть, в результате чего работа может ухудшиться.

  • Консистентные или густые смазки. Поставляют в тюбиках или банках. Именно такие смазки используются для смазывания подшипниковых узлов велосипеда, а также резьбовых соединений.

Основой для густой (консистентной) смазки является кальций, литий или графит. Следовательно, такие вещества делят на три категории — кальциевые, литиевые и графитовые.

Все же, давайте вернемся к расходным материалам. При ремонте велосипеда, как показывает практика, приведенного выше перечня инструментов и материалов недостаточно в условиях современного стиля езды и конструктивных особенностей велосипедов.

Во время путешествий, велопрогулок на большие расстояния (что особо важно) при себе нужно иметь набор инструментов и запчастей первой необходимости. Именно они помогут устранить проблемы прямо на месте, давая возможность продолжить поездку.

  1. Выжимка цепи, быстросъемный замок и соединительный пин.
  2. Набор отверток и шестигранок перочиного типа.
  3. Тросик переключателя скоростей.
  4. Петух (держатель заднего переключателя передач).
  5. Насос.
  6. Заплатки для камер.
  7. Запасная камера.

Имея в наличии данный перечень инструментов, никаких мелких поломок можно не бояться.

Расходные материалы

Износ велосипеда

Проблемы износа велосипеда всегда были, есть и будут оставаться. Важно понимать, что каждый узел велосипеда изнашивается специфически, и на этом следует остановиться поподробнее.

Падение жесткости рамы

Через некоторое время рама в обязательном порядке накапливает усталостное напряжение, что приводит к падению жесткости. Особенно заметным падение показателей жесткости принято считать среди хардтейлов, поскольку задняя ось не имеет никаких амортизаторов.

Соответственно, все колебания, которые возникают непосредственно во время езды, передаются на раму велосипеда напрямую. Металл здесь устает гораздо быстрее. Что касается двухподвесов, данному явлению они подвергаются немного в иной степени. Напряжения преимущественно накапливаются в районе шарнира задней подвески, выполняющего функцию концентратора напряжений.

Чем чревато изменение параметров жесткости рамы? Прежде всего, в результате избыточного накопления усталостного напряжения искажается геометрия рамы. Деформированная геометрия рамы неправильно воспринимает нагрузки от неровностей, поэтому возрастает риск появления трещин и разрывов в местах соединения узлов рамы.

Чаще всего, трещины появляются на перьях, дропаутах (местах посадки вала втулки переднего или заднего колеса), в районе прохождения сварного шва на кареточном и рулевом стакане.

От падения жесткости рамы никуда не деться, разве что держать велосипед у себя на балконе и никуда не ездить. Предотвратить слишком быстрое накопление усталостных напряжений поможет аккуратная езда.

Падение жесткости колес

Колеса — это самый нагруженный узел велосипеда. Изначально обода лишены биений, являя собой идеально ровный диск с правильно натянутыми спицами. Во время эксплуатации колесам приходится выдерживать ударные нагрузки разной величины, в результате чего профиль обода может иметь вмятины и другие деформации.

На новых колесах, отцентрированных роботами на заводе, остаются остаточные напряжения спиц, но после небольшого пробега по улице они растягиваются. При сильном ударе может деформироваться ось втулки, из-за чего колесо станет восьмерить даже при наличии идеально ровного обода.

Очень часто перетяжка спиц приводит к падению правильной жесткости колеса.работа дискового тормоза способствует развитию зонта, когда спицы со стороны крепления ротора медленно ослабевают. Как и в случае с падением показателей жесткости рамы, все это приводит к увеличению вероятности поломки и более ощутимым деформациям в будущем.

Износ подшипников

Конечно, износ подшипниковых механизмов происходит наравне с рядом других деталей. Согласно исследованиям, проведенным компанией-производителем Specialized, наиболее ощутимый износ подшипниковых механизмов происходит во втулках. В немного меньшей степени подвергаются износу подшипники в трещотке (храповый механизм также изнашивается), каретке, педалях и роликах заднего переключателя.

Наименее нагруженными оказались подшипники, расположенные в шарнире задней подвески и подшипники рулевой колонки. Для обеспечения мягкой работы вращающихся механизмов и уменьшения контактного изнашивания, все подшипники нужно перебирать, используя новую смазку. Все шарики и корпус предварительно очищаются от остатков старой смазки. Почему именно — было описано выше (абразивные свойства).

Пример изношенных шариков подшипника

Пример изношенных шариков подшипника

Что касается промышленных подшипников, они нуждаются в сервисном обслуживании гораздо реже. Определить необходимость в переборке можно по уменьшению плавности работы и появлению стороннего шума. Замена проводится по мере выработки ресурса. Определить конец эксплуатационного ресурса можно по заеданиям. Обработке подлежат посадочные стаканы, цапфы опирающихся валов и подшипниковые кольца.

Износ трансмиссии

Любой велосипед приводится в движение за счет зубчатой цепной передачи. По прошествии определенного времени цепь может растянуться, стачивая звезды. Результатом подобных изменений является срыв или периодические проскакивания цепи, а также разрывы. Грязь и пыль, источником которой является дорожное покрытие, попадает во внутреннее пространство роликов. А это является причиной возникновения заклинивания звеньев и падения продольной гибкости цепи.

Цепь нуждается в периодической очистке и смазке. После полного выхода из строя проводится ее замена. Не заменив цепь время, она сточит зубья шестерен. Даже если поставить новую цепь, она не сможет работать так, как нужно из-за несоответствия шага звеньев. Как вы видите, одна лишь цепь может стать причиной замены всей трансмиссии без исключения.

Настройки переключателя передач также меняются в результате растяжения троса натяжения. По мере возникновения проблем нужно настраивать переключатель путем подтяжки троса. Расплетение рабочей части служит верным признаком полного износа тросика. Пружинка переключателя и храповый механизм манеток также нуждаются в уходе, который заключается в подстройке и смазке. Петух (держатель заднего переключателя скоростей) также может быть заменен в результате повреждений, полученных при падении.

Износ подвески

Вилка и амортизатор используются для минимизации ударных нагрузок, повышая тем самым комфорт во время езды. В качестве упругих элементов подвески выступают пневмокамеры или пружины сжатия, а в качестве гасящих — картриджи закрытого типа или открытые масляные ванные.

Пружины имеют свойство терять свою упругость, проседая все больше и больше. Пневмокамеры уплотняются с помощью специальных колец, которые также сильно изнашиваются, начиная пропускать воздух.

Масло собирает продукты износа и теряет демпфирующие свойства, а уплотнительные кольца и сальники вилки дают течь, оставляя следы на ногах и пропуская воздух. Игнорирование необходимости замены сальников, пыльников и уплотнительных колец неизбежно приведет к появлению люфта из-за проблемных башингов (направляющих втулок в вилке). Диаметр ног вилки колеблется в пределах 28-40 мм.

Чаще всего диаметр равен 32 миллиметра (в моем Demo 8 диаметр ног вилки составляет 40 мм, модель Fox 40 2008 World Cup Edition). Повышение диаметра ног автоматически повышает надежность вилки за счет возрастания торсионной жесткости. Износ подвески также проявляется в изменении цвета и фактуры специального напыления трущихся частей — ног. В разных вилках применяют разные методы напыления — тефлоном, анодированием, хромированием, полировкой. Главной причиной износа покрытия ног вилки является полный износ башингов, которые направляют ноги прямо во внутреннюю часть вилки, предотвращая появление люфта штанов.

Износ тормоза

Наиболее часто изнашиваются тормозные колодки. Это приводит к уменьшению силы торможения на любом участке дороги. Замена колодок осуществляется по мере истирания. Поршни тормозного калипера (нередко называют суппортом, хоть это неправильная формулировка) накапливают грязь, в результате чего качество передачи силы торможения изменяется.

Износ также может проявляться в появлении воздуха в гидравлической системе, который пропускается через микроцарапины в поршнях калипера или тормозной ручки. Проблема периодически решается прокачкой с помощью специального комплекта.

Полная переборка велосипеда

Итак, давайте рассмотрим основы переборки велосипеда. Как и в случае с основами износа, здесь мы также рассмотрим каждый механизм.

Перед переборкой рама полностью очищается от грязи. Игнорирование этого требования может привести к разным проблемам. Не исключено, что грязь не попадет вместе с маслом в рабочую часть, и не будет действовать в качестве абразива.

На грязном велосипеде трудно оценивать фронт работ. Лучший вариант мойки — под небольшим давлением, либо щеткой и влажной тряпкой.

После полной очистки рамы необходимо осмотреть каждую часть и убедиться в том, что повреждения отсутствуют. Наиболее проблемными местами любой рамы без исключения являются такие, как кареточная труба, рулевой стакан, верхние перья заднего треугольника, шарниры задней подвески и дропауты. Даже если самые минимальные повреждения в области сварных швов будут обнаружены, раму придется заменить.

Если на раме есть потертости, их рекомендуется закрасить. Если рама белая или черная, подобрать цвет не будет проблематично. В других случаях понадобится приложить усилия по поиску. Все, что нужно для устранения потертостей — малярный скотч и баллончик с краской. Для лучшего сцепления краски с поверхностью крайне рекомендуется использовать спиртовой раствор.

Покраска рамы

Закрашивание рамы эмалью

Подвеска

Сутью сервисных работ с амортизационной вилкой является необходимость замены масла, замены или смазки уплотнительных колец сальников, поршней и пружин, очистки ног и пыльников от грязи. В некоторых случаях приходится менять пружины или картриджи, но до такого дело практически не доходит.

Крайне важно не потерять и не повредить обжимные кольцевые пружинки, которые оберегают внутренности вилки от внезапного проникновения грязи. Обслуживание картриджей вилок заключается в улучшении их работы при выборе того или иного режима (компрессия, отскок, величина хода). Переборка картриджей является сложным делом, поэтому лучше доверить это дело профессионалам.

Для всех задних амортизаторов требования аналогичны требованиям, предъявляемым к вилкам.

Сервисное обслуживание трансмиссии

Цепь — это второй компонент велосипеда, нуждающийся в наиболее частой замене. Качественные модели цепей могут выдержать несколько тысяч километров, лишь некоторым по силам выдержать десяток тысяч километров пути. Естественно, при условии своевременного сервисного обслуживания.

Цепь с замком – демонтируется быстро, закрепляется надежно

Цепь с замком – демонтируется быстро, закрепляется надежно

Большинство производителей комплектуют свои цепи специальными замками, с помощью которых можно быстро снять деталь с велосипеда и провести ее ремонт. Если такого замка нет, нужно воспользоваться специальной выжимкой. Суть сервисного обслуживания цепи заключается в периодической очистке от накопившейся грязи и смазки жидкой смазкой во внутреннее пространство роликов. Также важно проверять натяжение.

Снятие цепи с велосипеда выжимкой

Система

Точно так же, как и в случае с другими элементами трансмиссии, систему нужно периодически очищать с помощью растворителя. Во время сборки звезды надо поставить друг относительно друга. Дело в том, что на большой звезде внешняя ее сторона содержит специальный пин. Его ставят напротив кривошипа.

Суть пина заключается в предотвращении вылетания цепи со звезды. Маленькая и средняя звезды смотрят внутренними зубчиками напротив кривошипа. Пин на средней звезде «смотрит» на каретку. Данная последовательность является чрезвычайно важной.

Кассета

Кассета — это набор звезд, каждая из которых насаживается на барабан втулки, выполненный в виде шлицевых выступов. Как правило, в ее состав входят 7 шестерен, закрепленных на пауке. Дополнительно сюда может входить еще 1-4 звезды. Срок службы кассета гораздо больше цепи, но меньше системы. Сервисное обслуживание заключается в очистке растворителем от скопившейся грязи. Для установки и деинсталляции используется специальный съемник — поэтому ремонт своими руками не будет сложным.

На данный момент существа минимум два вида кареток — интегрированные (модели GXP и Hollowtech II) и картриджные (ISIS, Octalink, Howitzer). Все они собраны на промподшипниках и соединяют вал с палками шатунов шлицевым соединением. Формально конструкция неразборная, но интегрированные каретки, все же, поддаются разборке.

Технически они состоят из двух чашек, в каждой из которых есть свой промышленный подшипник. Обратите внимание: важно запомнить, где именно располагается та или иная чашка — с правой или левой стороны кареточной трубы рамы. Причина заключается в том, что резьба в стакане не одинаковая.

Чашка каретки с пыльником и уплотнительным кольцом

Чашка каретки с пыльником и уплотнительным кольцом

Трещетка

Трещетка являет собой механизм храпового типа, в котором присутствуют пластинчатые или цилиндрические пластинки сжатия. В трещетке есть минимум три ряда подшипников, два из которых устанавливаются в корпусе, а третий — на барабане.

Все подшипники нуждаются в смазке и очистке от старой смазки. Если подшипники шариковые, нужно осмотреть их на предмет износа. Промподшипники рекомендуется смазать, предварительно избавившись от старой смазки и просушив их до сухого состояния. Проведение сервисного обслуживания трещоток приводит к увеличению наката и уменьшению износа собачек о сухари.

Трещетка изнутри

Педали

Педали являются одними из наиболее износочувствительных механизмов. Убедиться в необходимости проведения сервисного обслуживания очень просто — нужно всего лишь прокрутить педали. Слишком быстрая остановка является признаком отсутствия смазки или недостаточного ее количества. Разборка осуществляется со стороны торца или кривошипа. Как и в других механизмах, здесь могут использоваться либо шариковые, либо промышленные подшипники. Принцип их переборки не отличается от общепринятого.

Разборные контактные педали

Если речь идет о контактных педалях, здесь важно помнить о том, что цилиндрические пружинки кручения также нуждаются в смазке. Проверить состояние можно по поведению механизма во время защелкивания контактной обуви. Если обувь застегивается туго, необходимо смазать пружинки жидкой смазкой.

Переключатели передач

Суть обслуживания переключателя скоростей заключается в позиционировании положения данных механизмов относительно звезд системы и рамы, настройке винтов H и L, с помощью которых ограничивается ход лапки. Кроме того, задачей велосипедиста при проведении ремонта своими руками переключателей передач является смазка и чистка цилиндрических пружин кручения и растяжения роликов, проверке натяжения троса. Необходимо помнить о том, что алгоритмы настройки заднего и переднего (если есть) переключателя отличаются между собой.

Манетки, тросики

В манетках содержится храповый механизм, имеющий спиральные пружинки кручения. Сервисное обслуживание манеток заключается в чистке и замене смазки. Так как манетка считается наименее нагруженным узлом, проведение замены масла можно проводить один раз в сезон. При этом следует убедиться в хорошем натяжении тросика и свободном его перемещении по внутренней части рубашки. При необходимости можно снять тросик с рубашки и обработать внутреннее пространство жидким маслом.

Манетка изнутри

Рулевая колонка

Существует два вида рулевых колонок — интегрированные и полуинтегрированные. В первых используются промышленные подшипники, во вторых — шарикоподшипники (сепараторные или насыпные). Проведение сервисного обслуживания интегрированных колонок с промподшипниками являет собой замену смазки.

В рулевой колонке с шарикоподшипниками рабочий механизм принимает повышенные нагрузки, т.к. они распределяются неравномерно по отношению к штоку вилки. Поэтому есть вероятность сильного износа шариков подшипника. При необходимости их нужно заменить. Признаком наличия проблем с рулевым механизмом может быть скрип в области рулевого стакана, люфт рулевой колонки или затрудненный поворот колеса.

Шарикоподшипник

Промышленные подшипники с упорным кольцом

Промышленные подшипники с упорным кольцом

Шарикоподшипник в рулевой колонке

Шарикоподшипник в рулевой колонке

Тормозная система

От работы тормозной системы зависит безопасность велосипедиста, поэтому нормальное ее состояние является обязательным условием перед выходом в путь. Современные тормозные системы велосипеда условно разделяются на три части — тормозные калиперы (суппорты), гидролинии и ручки.

Калиперы

Калипер являет собой разделенный на две части алюминиевый корпус, внутри которого расположены поршни и тормозные колодки. Количество поршней, как правило, составляет 2, в некоторых моделях их 4. Количество поршней оказывает прямое влияние на силу торможения и удобность нажатия на ручку. Ошибочно калипер называют суппортом.

Суть сервисного обслуживания калиперов заключается в замене изношенных тормозных колодок на новые, а также проверке состояния поршней. Калипер должен оставаться герметичным. Попадание воздуха или потеря масла в дороге грозит полным отказом тормоза, в результате чего возрастает риск падения и получения травм.

Калипер Shimano Deore LX Series

Калипер Shimano Deore LX Series

В процессе эксплуатации велосипеда возможны следующие проблемы с калипером:

  1. Торможение недостаточно сильное, ручка проваливается. Причина: в гидролинии воздух или стерлись колодки. Необходима замена колодок на новые или перепрокачка тормоза.
  2. Длительное торможение вызывает провал ручки, что приводит к полному отказу тормозов. В данном случае закипает тормозная жидкость. Подождите несколько минут и дайте жидкости остыть.
  3. Торможение недостаточно сильное, ручка не проваливается. Причин такой проблемы достаточно много. На колодках или роторах есть грязь или масло. Обезжирьте поверхность. Если вы поставили новые колодки, они, скорее всего, не успели притереться к ротору. Со временем тормозное усилие увеличится. Также причиной слабого торможения без провала ручки может стать наличие воздуха в гидролинии.

Колодки. Слева – нормальная, справа - изношенная

Колодки. Слева – нормальная, справа — изношенная

Тормозные ручки

Конструктивно тормозная ручка гидравлического тормоза состоит из корпуса, ручки и поршня. Проверьте, не течет ли ручка, все ли в порядке с уплотнительными кольцами. По мере необходимости меняются расходники — уплотнительное кольцо и поршень.

Тормозная жидкость в ручке тормоза

Гидролинии

С каждым сезоном тормозная жидкость в гидролинии теряет однородность, в результате чего ручка проваливается, а сила торможения уменьшается. Поэтому перепрокачка тормоза — обязательное мероприятие, выполнять которое достаточно один раз на сезон. В тормозах от компаний Tektro, Shimano и Magura используется полусинтетическое или минеральное масло. У всех остальных (Avid, Formula, Hope Inc. и так далее) — специальная жидкость DOT 3, 4 или 5.1 (в зависимости от силы сжатия). Перепрокачка осуществляется с помощью специальных шприцов. Для некоторых моделей нужно докупить специальный набор штуцеров М5х0.8.

Перед прокачкой необходимо обезопасить себя от попадания жидкости на руки и ряд пластмассовых/металлических поверхностей. Жидкость обладает сильной химической активностью (исключение — минеральное масло) и может причинить серьезный вред.

При перепрокачке полностью избавляются от старой жидкости и медленно добавляют новую. Чтобы в системе не осталось никаких пузырьков, лишний воздух уходит обратно в шприц или в специальный вентиль для воздуха.

Колеса

Колеса — это наиболее нагруженная часть велосипеда, которая принимает на себя все удары и неровности дороги. Своевременное сервисное обслуживание не только увеличивает комфорт ездока во время передвижения, но еще и увеличивает скорость.

Втулки

Подшипники втулок берут на себя наибольшую нагрузку. Они работают в суровых условиях. На каждые две тысячи километров приходится 1 миллион оборотов оси (колесо 26х2.0). Если во втулке установлены промышленные подшипники, сервисное обслуживание следует проводить не чаще одного раза в два сезона. Все потому, что подшипники данного узла имеют очень большой эксплуатационный запас.

ТО шарикоподшипников или насыпных подшипников нужно проводить один раз в сезон. Не забывайте следить за состоянием шариков — если на них есть вмятинки или сильные потертости, лучше провести замену на новые.

Втулка, шарикоподшипники, промышленные подшипники без пыльников, вал втулки

Втулка, шарикоподшипники, промышленные подшипники без пыльников, вал втулки

Обода и спицы

Уменьшение веса колес считается одним из наиболее важных факторов при облегчении велотранспорта. Меньший вес уменьшает неподресоренную массу и осевой момент при воздействии инерции. Следовательно, езда станет более комфортной, а разгон — моментальным. Но снижение веса провоцирует падение прочности. Таким образом, чрезмерное уменьшение веса может привести к разным последствиям.

Во время передвижения обода принимают сильные удары со стороны дорожного покрытия. На прочность колес влияет наличие пистонирования и тип стыковки ободов (клепанный или сварной). Большое значение также имеет вес велосипедиста и техника катания.

Риск получения биения обода существует практически всегда. Существует три типа биений:

  • осевое (восьмерка);
  • зонт (колесо напоминает овал, его почти невозможно восстановить);
  • радиальное (яйцо, небольшая вмятина по радиусу).

Стенд для выравнивания колес

Стенд для выравнивания колес

Исправить деформацию обода можно с помощью специального ключа для спиц и стенда. Можно импровизировать, расположив возле обода две палочки для чистки ушей (верю, у всех они есть). Проводить правку колеса нужно без покрышек, т.к. они могут неправильно сидеть на ободе, создавая иллюзию неровного колеса.

При наличии стенда измерительный щуп устанавливается перпендикулярно оси напрямую к ободу, поэтому без снятия покрышки здесь никак не обойтись. Если обод искривлен в левую сторону, необходимо подтянуть спицы правой стороны обода, а левой, соответственно, ослабить. Как натяжение, так и ослабление выполняются с одинаковым количеством оборотов ключа, это крайне важно для торсионной жесткости.

Как вы видите, сервисное обслуживание — не такое сложное дело, как кажется. Выполнив все эти действия, вы сможете быть уверенным в своей безопасности и надежности железного коня.

Автор Арсений. RockShox Inc.

Дисковые велосипедные тормоза

Дисковые велосипедные тормоза

Существует несколько видов велосипедных тормозов:

  • ободные;
  • педальные;
  • стремянные;
  • роллерные;
  • и дисковые.

И дисковые в свою очередь подразделяются на:

  1. Гидравлические, в которых тормозное усилие передается с помощью специального тросика.
  2. И механические, где передача тормозного усилия осуществляется посредством движения жидкости по гидролинии.

Обслуживание дисковых тормозов

Обслуживание дисковых тормозовУход за дисковым тормозом должен быть комплексным. И в первую очередь необходимо следить за тем, чтобы сам диск был чистым. А то ведь зазор между ним и колодками достаточно велик, чтобы грязь, пыль и влага, собирающиеся на диске, соскребались торцами колодок и оседали непосредственно на тормозной поверхности. Поэтому при попытке затормозить многие велосипедисты слышать «душераздирающий» скрип и скрежет, скопившаяся грязная масса еще глубже въедается в колодки, а нормального торможения просто не происходит.

Помимо того, что тормозной диск должен быть чистым (без черных разводов, свидетельствующих о том, что колодки уже получили грязную «дозу»), он еще «обязан» быть и ровным. Потому что гнутый диск — прямая угроза безопасности велосипедиста. К счастью, исправить неровности несложно, если, конечно, речь не идет о каких-то глобальных повреждениях.

Процедура выпрямления тормозного диска

Процедура выпрямления тормозного дискаДля того, чтобы выпрямить диск тормоза, из инструментов понадобится только разводной ключ. Сами же ремонтные действия предельно просты: нужно крутить колесо помедленнее и смотреть, в каком месте конкретно диск начинает бить чуть в сторону. Далее надо сам диск зажать с торца и аккуратно разводным ключом выпрямить его в нужную сторону.

Таким образом выпрямлять-выгибать диск необходимо только в тех местах, где ребро жесткости соприкасается с его внешним диаметром.

Уход за тормозными колодками и их возможная «реанимация»

Плановое обслуживание дисковых тормозов включает в себя объективную оценку состояния тормозных колодок. А иногда они буквально требуют «реанимационных» мероприятий. И есть один очень эффективный способ их буквально «оживить». С помощью пассатижей, спиртовки, наждачки и спирта (в крайне тяжелых обстоятельствах можно, конечно, заменить магазинной водкой, но нежелательно).

Поэтапно процесс выглядит следующим образом:

  1. спиртовку заправить спиртом и зажечь;
  2. снятую колодку зажать в пассатижах и прокалить, удерживая над пламенем спиртовки стороной с абразивом (под воздействием жара грязные жирные масла, попавшие в абразив, просто выпариваются;
  3. прокалить вторую колодку;
  4. остудить обе колодки;
  5. наждачкой тонко снять верхний слой абразива с колодок вместе с остатками сухого масла, добиваясь абсолютной ровности обрабатываемой поверхности.

И колодки снова как новые. Можно переходить к следующему пункту в плане технического обслуживания дисковых велосипедных тормозов.

Устранение зазора в механических дисковых тормозах

Устранение зазора в механических дисковых тормозах

Если у вас на велосипеде стоит дисковый тормоз механического типа (к гидравлике подход несколько другой), то убрать зазор, а точнее — устранить некоторую кривизну тормозных колодок, можно правильно закрепив калипер. При условии, что предварительно ликвидирована возможная кривизна диска.

Для ремонта нужен будет пятый шестигранник, а также еще один человек, который в нужный момент будет давить на ручку тормоза. Процедура следующая:

  1. ослабить крепежные болты на калипере, которыми последний крепится к адаптеру;
  2. с усилием нажать на ручку тормоза;
  3. колодки прижмутся к диску и сдвинут калипер как надо, а кривизна ликвидируется;
  4. калипер нужно будет прокрутить в таком положении, не отпуская ручку тормоза — до тех пор, пока и следов кривизны не останется. Вот так. И никакого зазора!

А если калипер без адаптера, то потребуется комплект калибровочных шайб и опять же пятый шестигранник для скручивания болтов (правда, на некоторых тормозах без ключа можно обойтись и скрутить болты прямо вручную).

Болты аккуратно скручиваются с двух сторон калипера, а колодки подводятся практически вплотную к диску. Получится еле заметный зазор, который не помешает диску крутиться.

Прокачка гидравлических дисковых тормозов

Прокачка гидравлических дисковых тормозов

Чтобы прокачать гидравлические дисковые тормоза, потребуется гибкий шланг диаметром 2 мм, ключ гаечный на 6, обычный двадцатикубовый шприц, минеральное масло (если на тормозной системе стоит маркировка «mineral oil») или DOT-4 (если ничего не написано), второй шестигранник («2»), а также шестигранник, который позволит ослабить крепеж тормозной ручки на руле.

Работа выполняется по схеме:

  1. снять заднее колесо;
  2. нажимая на ручку тормоза, установить тормозные колодки максимально плотно к диску (воображаемому или подручной подставке чуть меньшей толщины, чем диск);
  3. велосипед устанавливается в абсолютно вертикальное положение (на помощь должен придти еще один человек);
  4. тонким шестигранником выкручивается до упора цилиндровая ось из тормозной ручки;
  5. болт ослабляется, а ручка тормоза устанавливается вертикально;
  6. на корпусе тормозной ручки вскрывается пробка (а если ее нету, то просто ослабляются болты на крышке расширительного бачка);
  7. на штуцере калипера закрепляется гибкий шланг и ключ;
  8. Прокачка гидравлических дисковых тормозовв другой конец шланга вставляется шприц, помпа которого сжата до упора;
  9. ключом штуцер отворачивается на четверть окружности;
  10. в шлаг поступает ДОТ (или масло), который откачивается с помощью шприца (помпа отводится, ДОТ (или масло) высасывается);
  11. и штуцер необходимо закрыть;
  12. вокруг расширительного бачка на ручке тормоза потребуется намотать ветошь;
  13. шприц освобождается от старого состава и в него набираются новые масло или ДОТ (все 20 кубиков, с запасом);
  14. выпускается из шприца лишний воздух;
  15. трубка соединяется со штуцером, который открывается ключом;
  16. продавливая шприц очень медленно, необходимо наполнять тормозной контур (до тех пор, пока не польется из расширительного бачка);
  17. закрыть штуцер;
  18. закрыть пробку бачка;
  19. аналогично прокачивается второй контур.

Если проводить обслуживание регулярно и все делать правильно согласно инструкции, то любой дисковый тормоз будет работать «как часы». Причем, независимо от погодных условий.

Тормоза «ви-брейк»: характеристики, как настроить и поменять

Задний v-brake – ободной тормоз, закрепленный на перьях велосипеда через специальные крепления. На рычагах крепятся колодки, которые воздействуют на обод колеса при торможении. Чтобы остановить велосипед при помощи заднего v-brake, нажимаем ручку на руле справа. Через трос (протянут по раме) происходит сжатие рычагов, колодки прикасаются к колесу.

Так работает новая или только что отрегулированная система. Со временем с векторными тормозами происходит следующее:

  • износ тормозных колодок;
  • ослабление тросика;
  • неплотное закрепление рычагов на раме;
  • трещины в рубашке, разрыв троса.

Отсюда два следствия – либо качество торможения сильно ухудшается даже в сухую погоду (а ободные, даже на 100% исправные, хуже ведут себя в дождь), либо они вовсе не работают.

При подозрениях на неполадки тормоза необходимо его проверить для начала:

  1. Приподнять и раскрутить заднее колесо.
  2. Сжать тормозную ручку. На износ колодок укажут свист и прокручивание колеса даже на максимальной силе зажима.
  3. На ослабленном тросе и поврежденной рубашке колодки не будут мгновенно срабатывать на нажатие и отскакивать при отпускании ручки.
  4. Приступить к регулировке или ремонту.

Регулировка тормозов v-brake – простая и домашняя процедура, за 10 – 15 минут вполне осуществима:
1. Настроить тормозную ручку: ослабить болт крепления на руле и повернуть крепление так, чтобы рука была в удобном положении. Это первый шаг на пути к безопасному использованию тормозной системы.

2. Затянуть крепления дуг на перьях. Со временем соединения могут разболтаться, оттого – неравномерное прижимание колодок и быстрый износ.

3. Снять накладки и осмотреть их на износ. Сильно срезанные углы на изделиях говорят о значительной выработке, их меняем.

4. Установить и настроить тормозные колодки. Очень важно выставить их правильное положение. При помощи шайб, которые образуют что-то вроде шарнира, можно приблизить к ободу один край колодки и отдалить другой. Для колодок без картриджей правильно устанавливать всю поверхность параллельно ободу. В случае с картриджными накладками передняя часть по направлению оси вращения должна быть ближе задней:

5. Подтянуть или ослабить трос на рычагах. Осторожно, не перетягиваем трос! Зачем это нужно? Дело в том, что дуги с колодками должны срабатывать сразу же при нажатии и сбрасывании.

6. Выставить расстояния между колодками и ободом. Приближение и отдаление осуществляется при помощи этой незатейливой гайки:

7. Синхронизировать колодки – при нажатии на ручку они должны одновременно касаться обода. Сделать это можно при помощи винтов-натяжителей пружин (находятся на нижних концах рычагов). Усилением или ослаблением натяжений колодок добиваемся одинакового соприкосновения их с обеих сторон.

Настройка аналогична на любом скоростном велосипеде, где установлены ободные векторные тормоза.

Клещевой, кантилеверный и ножной тормоза

Бок о бок с ви-брейками идут и другие типы ободных тормозов – клещевые и кантилеверые. Их конструкции (по сравнению с v-brake) представлены на фото ниже:

Особенности клещевых тормозов. В рабочем состоянии векторная система испытывает двустороннее сжатие за счет вытягивания троса. На клещах все немного по-другому: при нажатии на тормозную ручку трос тянет вверх только одну дугу. За счет подвижного закрепления одновременно поворачивается вторая дуга (боковая тяга). Как результат – колодки одновременно прижимают колесо. Задние клещи крепятся к специальной перемычке между перьями рамы, либо в отверстие под крыло.

На что ставят. Их можно встретить на дорожных моделях в качестве дополнения к основной барабанной тормозной системе (об этом чуть позже) на любом шоссейном велосипеде и фикс-байках (мини-клещи). Эффективность клещевого тормоза ниже, чем у векторного. Именно поэтому они выбыли из широкой продажи и ставятся лишь на модели гоночного типа.

Особенности ремонта. В общем случае техобслуживание такое же, как и у v-brake. Разница в том, что разбирать всю деталь не нужно – достаточно снять ее с крепления рамы. Подтягивание осуществляется с помощью нижнего винта, через который проходит конец тросика. Расстояние между колодками можно регулировать только натяжением троса – чем оно больше, тем ближе дуги друг к другу.

Справа на рисунке видим кантилевер, или «натяжной тормоз». Особенно органично он ведет себя на заднем колесе – там он и держался долго, пока его не вытеснили v-brake.

Особенности кантилеверов. Полностью открытые, не забиваются грязью, элементарны в обслуживании. По эффективности они уступают векторным – сила торможения и модуляция ниже. Закрепляются на перьях рамы (если говорить о задних) с помощью специальных ушек по аналогии с векторными. Это означает, что на велосипеде с v-brake можно установить кантилеверы и наоборот.

Обслуживание. Натяжение настраивается с помощью двух тросов – ведущего и тягового. Для наглядности:

Расстояние между колодками регулируется при помощи боковых винтов на закрепленных подвижных корпусах.

Где встречаются. Кантилеверы могут быть установлены на любой тип велосипеда, где есть ушки под v-brake – на скоростном дорожнике, МТБ и гибриде. И хотя этот тип тормозов несколько отошел в прошлое, его можно увидеть в свободной продаже.

И, наконец, старый добрый ножной тормоз. Официальное название его – барабанный, а все потому, что тормозные колодки за счет зажимного усилия прикладываются к вращающемуся синхронно с колесом барабану. Механизм встроен в заднюю втулку велосипеда и приводится в действие обратным ходом педалей.

Как происходит торможение:

  1. За счет движения педалями назад звездочка принимает фиксированное положение.
  2. Колесо не «убегает» благодаря креплению через рычаг к перу рамы.
  3. Вал, прокручиваясь, стопорится и заставляет колодки разжиматься, за счет чего они сцепляются с барабаном.
  4. При отпускании педалей колодки возвращаются на место. Движение вала звезды вперед не стопорится. Колодки находятся в сложенном состоянии.

Считается, что эффективность тормоза дорожного велосипеда крайне низкая. С этим можно согласиться, но лишь отчасти. Он полностью уступает, скажем, дисковым тормозным системам и отчасти v-brake лишь потому, что векторы ставятся и спереди, и сзади, а барабан – в единственном экземпляре.

Барабаны к обслуживанию вообще неприхотливы и могут работать годами. Единственное, что потребуется, – это периодическая смазка, подтягивание втулки и замена болта тормозного рычага снаружи. А вот починить их будет проблематично – выработка и отсутствие отдельных запчастей в продаже. Проще купить новую аналогичную втулку.

Оценка ножного и барабанного тормоза (в сравнении) по пятибалльной шкале:

Характеристики Барабанные V-brake
Сила торможения 3 — 4 5
Модуляция 3 5
Вес 3 4
Нагрузки на обод 5 1 — 2
Трение и нагрузки на механизмы 1 — 2 5
Ремонт 5 3 — 4
Внешний вид 5 4
Сумма 26 +/- 1 балл 28 +/- 1 балл

*Толкование: 5 – очень хорошо, без проблем, 1 – плохо.

Барабан сильно воздействует на колесо: стенки втулки, спицы и, соответственно, обод. Все это приводит к перегревам на длительных участках торможения, слому спиц и искривлению обода. Если все это собрать вместе, то перспектива использования барабана не радует. Однако не стоит беспокоиться – ведь ножные системы ставятся только на сити-байках бюджетного класса, а они предназначены только для стандартной езды по асфальту без сильных перегрузок.

Задний дисковый тормоз: особенности, настройка и замена запчастей

Дисковый тормоз на велосипеде – современная модификация, которая устанавливается на горных и гибридных велосипедах. Закрепляется на специальное посадочное место втулки. Запчасти дискового тормоза:

  • диск – тормозная поверхность;
  • каллипер;
  • колодка;
  • адаптер;
  • трос и приводная ручка.

Тросовые дисковые тормоза называются механическими – усилия на каллипер передаются так же, как на скобы клеща и v-brake. Кроме механических, существуют и гидравлические системы. При нажатии на ручку из цилиндров с помощью поршней в гидролинию (вместо троса) выталкивается жидкость, за счет которой происходит прижимание колодки к ротору (диску).

Диски могут различаться по диаметрам, от этого зависит эффективность торможения. Чем он больше и, соответственно, площадь поверхности ротора, тем меньше времени потребуется на остановку велосипеда.

Размеры дисков в мм, соответствующие дисциплины:

  • 140 – стандартные поездки на МТБ;
  • 160 – обычный МТБ для бездорожья;
  • 180 — фрирайд;
  • 200 – фрирайд и даунхилл;
  • 220 – даунхилл.

Оценка дисковых тормозов в сравнении с ободными:

Характеристики Ротор v-brake
Сила торможения 5 3 — 4
Модуляция 5 3 — 4
Ремонт, обслуживание, установка 3 5
Чувствительность к восьмеркам 5 1
Нагрузки на колесо 2 3
Вес 3 4
Цена 3 5
Сумма 26 баллов 25 +/- 1 балл

Поставить и отрегулировать роторный тормоз сложнее, чем ободной. Вес у него будет больше, что ограничивает установку только на тяжелых велосипедах. Плюс ко всему стоимость всего комплекта и отдельных запчастей выше, что сильно скажется при переходе с ви-брейка на диск.

Особенности установки:

  • точное выравнивание тормозной линии по раме;
  • использование адаптера под каллипер на задние перья;
  • минимальное расстояние от колодки до поверхности диска.


Как правильно сделать регулировку дискового тормоза:

1. Ослабить регулировочный болт тросика у тормозной ручки.

2. Ослабить крепления каллипера.

3. Зафиксировать тормозную ручку.

4. Выставить допустимое расстояние от колодки до ротора.

5. Затянуть каллипер.

6. Подтянуть регулировочный болт у основания тормозной ручки.

7. Дополнительно натянуть тросик можно при помощи винта у каллипера.

Цель этих операций – добиться оптимального натяжения приводного тросика и выставить расстояние от колодки до ротора.

Тормозная система – основа безопасности при движении на велосипеде. Независимо от их типа – барабанные, ободные или дисковые – важно поддерживать их в исправном состоянии и вовремя регулировать.

В каких случаях необходимо установить дисковые тормоза

В каких случаях необходимо установить дисковые тормозаУстановка дисковых тормозов на велосипед бывает актуальна в таких случаях.

  • Починка или замена определенных комплектующих;
  • Полная замена комплекта новым;
  • Установка роторных конструкций на велосипед, где их раньше не было.

Различают 2 разновидности дисковых тормозов: гидравлические и механические. В системах с механикой применяется трос из металла в оплетке. Гидравлическая система – это конструкция из цилиндров силового типа и гидравлической линии. Есть и гибридный вид, сочетающий элементы обеих модификаций.

Плюсы дисковых тормозов.

  • Плюсы дисковых тормозов.Мощное торможение велосипеда;
  • Значительное трение между абразивом и ротором;
  • Хорошая работоспособность тормозной системы в непогоду;
  • Стабильная работа при поврежденных ободах;
  • Длительный рабочий ресурс.

Особенности механических дисковых тормозов

Особенности механических дисковых тормозовМеханика – это удобное и надежное решение, в особенности для недорогих велобайков. Все преимущества механической системы оценят любители путешествовать на велосипеде не просто по неровным дорогам, но и по незаселенной местности. Если сравнивать с гидравликой, ремонтопригодность дисковых тормозов с механикой значительно выше. Установка, в сравнении с гидравлической системой, достаточно простая, а затрат значительно меньше. Поставить «диски» бывает целесообразно, если обода велосбайка искривлены. В этой ситуации ви-брейки начинают тормозить значительно хуже. Безусловно, ничего хорошего в искривленных ободах велика нет, даже если до «восьмерки» дело не дошло. Однако, если втулка дает возможность закрепить диск, а само колесо велосипеда в сносном состоянии, то почему – нет?

Особенности дисковых тормозов гидравлического типа

Особенности дисковых тормозов гидравлического типаЕсли сравнивать с механической системой велика, «гидравлика» имеет такие преимущества.

  • Лучшее качество модуляции и торможения велосипеда;
  • Не бывает промежуточных потерь усилий. В самой гидролинии и на выходе из нее значения давления равные;
  • Нет необходимости в частом регулировании дисковой тормозной системы. Достаточно это сделать однократно. Единственное исключение из правила – однопоршневые модели велосипедов.

Не лишена гидравлика и определенных минусов: она «боится» воздуха, ее невозможно отремонтировать вне мастерской. Кроме того, стоимость ее выше, чем для механической системы.

Необходимый инструмент для установки дисковых тормозов

Необходимый инструмент для установкиВам понадобиться следующий основной инструмент:

  • Ротор, комплект метизов для крепления на втулке;
  • Калипер, с ним — переходник и колодки, рычаг;
  • Тросик;
  • Шестигранник;
  • Кусачки;
  • Хомуты, чтобы зафиксировать на раме трос.

Порядок установки механических дисковых тормозов

Для того, что бы правильно поставить дисковые тормоза механического типа необходимо выполнить следующий порядок действий:

Порядок установки механических дисковых тормозов

  • Переверните велосипед и снимите колесо;
  • Снимите старый диск и калипер, освободите из приводного рычага тросик и снимите его;
  • Разожмите тормоз ви-брейкового типа и демонтируйте его с велобайка;
  • Укрепите ротор на колесной втулке велосипеда и прикрутите на винты (6 шт.). Затяните до упора. Чтобы усилия распределились равномерно, используйте шайбы под болты;
  • Смонтируйте ручку дискового тормоза велосипеда (или, как вариант, отрегулируйте ее). Используя шестигранник, зафиксируйте положения приводного троса и рычага;
  • Поставьте на раму калипер через адаптер;
  • Соедините трос с калипером;
  • Поставьте колесо велосипеда на гайки или эксцентрик.

Заключительный момент по монтажу системы – отрегулируйте калипер по отношению к ротору. Выставьте положение колодок. В среднем, оно составляет 0,3-0,4 мм, меньше в несколько раз, по сравнению с ободной конструкцией.

Положение троса настраивайте при помощи шестигранника, со стороны прижимающего механизма. Избыток троса «откусите» кусачками. После того как правильное положение колодок установлено, а срабатывание системы велосипеда происходит на ½ сжатия рычага, зафиксируйте на болтах калипер окончательно. Естественно, что, по окончании процесса установки, выкатите и опробуйте велобайк в действии.

Установка гидравлических дисковых тормозов

Установка гидравлических дисковых тормозовПеред тем как поставить гидравлику на велобайк, заправьте ее специальной жидкостью. Для продукции Shimano это минеральное масло, другие модификации используют жидкость DOT. Чтобы удалить воздух из гидролинии, ее нужно прокачать. Герметическое закрепление гидролиний к силовым и рабочим цилиндрам – главное условие, чтобы не допустить проникновения воздуха внутрь системы. После разрыва шланга, эти места – на втором месте по риску появления воздушных пузырьков.

Набор инструмента для установки системы с гидроприводом тот же, что и для механической системы, а алгоритм действий, связанных с установкой, такой же.

  • Переверните велосипед, демонтируйте колесо и смонтируйте ротор на втулку;
  • Смонтируйте рычаг для торможения и подсоедините гидравлическую линию;
  • Установите на раму калипер с адаптером. Сразу же укреплять его «начисто» не следует;
  • Прикрутите велосипедное колесо с ротором;
  • Спрямите линию гидравлики при помощи хомутов или направляющих ячеек (имеются в тех моделях велобайков, где гидравлика запроектирована изначально);
  • Подсоединив линию гидравлики, проверьте ее работоспособность. Для этого медленно нажимайте тормозные ручки велосипеда. Если все сделано верно, колодки равномерно сжимают диск равномерно. При этом, калипер становится в рабочее состояние. Теперь остается затянуть “начисто” болты крепления;
  • При трении колодок о диск или неравномерном прижатии к нему, нажмите 10-20 раз на ручку тормозной системы велосипеда (калипер при этом зажмите вручную).

Главная причина некорректного срабатывания гидравлических дисковых тормозов – это некорректное положение калипера. При необходимости, открутите комплектующую и установите заново.

Итоги

Смонтировать и отрегулировать дисковые тормоза на велобайк самостоятельно – это вполне реально. Особой сложностью манипуляция по установке не отличается. Некоторая последовательность действий, немного сноровки и терпение и вуаля. Чтобы выявить и своевременно устранить недостатки, нужно сразу же, по окончании монтажа, обкатать велосипед.

Описание

Большинство велосипедистов-новичков, видя перед собой гидравлический или механический дисковый тормоз, не знают, что с ним можно сделать. Вся причина в том, что многими ошибочно кажется, что дисковый тип тормоза устроен намного сложнее, чем традиционный V-brake. Однако это не так – их конструкция не только похожа, но и основана на одних и тех же принципах: силе трения, останавливающей вращения колеса.

Механические

Система такого типа устроена достаточно просто:

  • ручка тормоза;
  • система регулирования, оснащенная контргайкой;
  • система, позволяющая регулировать тормозную ручку;
  • трос и его рубашка;
  • фиксатор;
  • калипер – натяжитель;
  • колодка механического тормоза;
  • диск.

Тормозную ручку следует устанавливать на руль: правая, традиционно, служит для торможения заднего колеса, а левая – для переднего (в отличие от мотоциклов, в которых наоборот).

Ручку устанавливают при помощи специальных хомутов, именно она является передатчиком усилия от пальцев руки к тормозному диску. Регуляторы помогают изменить силу натяжения троса, контргайка и есть основным инструментом регулировки. Чем сильнее она закручена, тем более натянутым является трос и тем чувствительнее, соответственно, вся тормозная система.

Говоря простыми словами, механическая система устроена таким образом, что, нажимая на ручку, вы попросту затягиваете трос, который вкручивает калипер и, тем самым, прижимает колодку к диску, который передает торможение на ободной диск колеса.

По сути, есть два способа регулировки – регулятор тормозной ручки до грипсы и сама контргайка, которая способна натягивать и послаблять трос.

Гидравлические

Для тех, кто боится гидравлики, предполагая, что конструкция ее очень сложна и заимствована из автомобилей и мотоциклов, сразу сообщаем – гидравлика практически ничем не отличается от дисковой механики, это попросту чуть более усовершенствованная конструкция. Между ручкой и ободом теперь располагается не трос, а шланг со специальной тормозной жидкостью (либо DOT4, либо минеральные жидкости).

Конструкция не менее простая:

  • тормозная ручка;
  • резервуар с тормозной жидкостью, цилиндр, поршень;
  • гидравлическая линия;
  • колодки;
  • диск.

Мастер-цилиндр – главный компонент, отличающий изделие от механики. Он устроен довольно просто – резервуар с плотной крышкой, внутри которого находится жидкость, поршень, создающий давление и отправляющий жидкость по гидролинии и пружина, возвращающая жидкость и ручку обратно.

Советы по регулировке

Начинать следует всегда с ротора, т. е. диска. Его необходимо открутить от основной втулки и внимательно проверить на наличие повреждений, изгибов и деформаций. Во время торможения, на этот компонент часто действуют скручиваемые нагрузки, из-за чего, со временем, он может деформироваться. Положите ротор на ровную поверхность (желательно зеркало или стекло) и внимательно убедитесь в полном его прилегании. Если наблюдаются участки, в которых ротор отходит от плоскости, следует аккуратно исправить его.

Тормозные колодки также следует проверить. Здесь важно убедиться в отсутствии внушительных сколов и трещин. Если уровень износа колодки значителен, ее следует заменить. Этот узел является расходным, практически всегда нет смысла ремонтировать его.

Тросики и рубашки тросов – самая важная часть тормозной системы. Во-первых, если вы видите, что некоторые жилы троса разорваны, значит пора менять весь трос, так как место локального повреждения станет слабым звеном и, вскоре, трос лопнет в этом месте. Лопает трос при сильном усилии, т.е. в момент быстрого и полного торможения, чаще всего – экстремального. Поэтому поврежденный трос, чаще всего, лопается именно тогда, когда он наиболее нужен. Дырки в рубашках троса – плохой знак, скорее всего – трос в этом месте будет, рано или поздно, разорван.

Если тормоза гидравлические, то нужно произвести тщательный осмотр гидравлической линии, убедится в отсутствии протечек и, при необходимости, заменить тормозную жидкость.

Настройка и регулировка механических

Сразу после установки новой тормозной системы, ее следует качественно настроить. Причин регулировки может быть множество: трение диска о колодки (часто сопровождается типичным «свистом»), слишком ослабленная рукоятка тормоза и пр.

Процедура настройки следующая:

  1. Проверяются все болты и крепления. Все болты, соединяющие ротор и втулку, следует хорошо зажать.
  2. Полностью расслабьте контргайку и начните ее закручивать, оставив около 2 оборотов до упора. Аналогичные настройки проводим на калипере. Затем раскручиваем фиксатор и натягиваем трос вручную, затягивая фиксатор на место.
  3. Расслабьте все болты, которые фиксируют устройство и адаптер. Если добраться до этого компонента сложно, то машинку можно полностью демонтировать, отрегулировать и установить обратно.
  4. Подвижную и недвижимую части колодки следует настроить, чтобы они располагались ровно друг относительно друга. Все части колодки должны находиться на одном расстоянии от калипера.
  5. Аналогично и с калипером – его следует точно выставить относительно диска. Болты крепления следует полностью расслабить, выставить калипер ровно и зажать болты.
  6. Практически всегда, после всех этих действий, между диском и колодками возникает неуместное трение. Исправить это очень легко, завершив регулировку механического тормоза. Регулируя натяжение троса на калипере (если ротор трется о движущуюся колодку) или вращая контргайку (в случае трения о неподвижную) можно добиться не только идеального размещения ротора относительно колодки, но и оптимального хода ручки тормоза.

Настройка и регулировка гидравлических

С гидравлическими системами, как не удивительно, дела обстоят несколько проще. Они являются самонастраиваемыми, так как вместо троса, натяжение которого может меняться, здесь располагается гидравлическая линия, где жидкость находится, чаще всего, при постоянном давлении.

Несмотря на это, трение колодок о ротор, «писк» при торможении также случается. Процедура настройки следующая:

  1. Открутите (не полностью, всего на 1 оборот) все болты, которые крепят калипер.
  2. Зафиксируйте при помощи веревки или плотного жгута рукоятку тормоза (можно использовать изоленту, но после нее остаются следы).
  3. Наблюдаем за тем, чтобы ротор находился по центру просвета калипера. Колодки тормоза, при этом, должны одинаково выступать с обеих сторон. Если это не получается сделать, то можно помочь себе, надавив на ротор, с другой стороны. Надавливания приводят к равномерному распределению тормозной жидкости между всеми поршнями.
  4. Фиксируем болты и снимаем фиксатор с рукоятки тормоза.

После регулировки необходимо прокрутить колесо и убедиться, что трения между колодками и ротором нет. Если трение есть, но оно прерывается, значит ротор не параллелен ободу колеса, а это означает, что он деформирован.

Настраивать тормозную систему в домашних условиях достаточно просто. Главное – понимать устройство системы, выполнять все процедуры спокойно и не спеша.

Вопрос безопасности

Безопасность превыше всего! Да, это правило стоит помнить каждый раз, когда захочется покататься на велосипеде. Ведь многие «обычные» прогулки заканчиваются травмами.«> И виноватыми в происшествии чаще всего становятся сами велосипедисты. Именно их невнимательность приводит к тяжелым последствиям. Невнимательность — что под этим можно подразумевать? Во-первых, пренебрежительное отношение к самому объекту езды, а именно к самому велосипеду. Неисправность его частенько является поводом к нежелательным травмам.

Неисправные тормоза

Неисправные тормоза – это проблема каждого велосипедиста. Не очень хочется перед каждой поездкой проводить проверки. Это утомительно и времязатратно. Но вот в чем проблема – это необходимо. Обычная проверка тормозов может спасти жизнь и сохранить здоровье. Регулировка тормозов на велосипеде – кропотливое занятие. Поэтому так важно уметь это делать правильно.

Разновидности и модели велосипедных тормозов

Регулировка тормозов на велосипеде может быть разной. В каждой ситуации стоит смотреть на тип тормозной системы. Чаще всего дешевые велосипеды оснащаются механическими ободными тормозами, или, как их еще называют, V-тормозами.

«>Они просты в использовании, дешевы, и их детали легко заменяются. Но, к сожалению, все дешевое имеет свои минусы. Ободной тормоз не является приоритетным в своём классе. Это связано с его конструкцией. Колодки частенько не зажимают движущую часть как надо, поэтому тормозной путь становится довольно-таки большим. Но дорогие механические тормоза могут быть довольно конкурентоспособными. В общем, регулировка V-тормозов на велосипеде не требует больших усилий, специальных техник, поэтому новичкам и любителям данный класс подойдет.

Дисковые механические тормоза

Все идет по нарастающей. И как можно догадаться, дисковые тормоза занимают второе место в списке систем данного типа. Что же за изменения можно видеть здесь? Всё те же рычаги, те же металлические тросики. Только сам тормоз изменен. Теперь к велосипедному колесу прикручен диск. Рядом же два зажима с колодками. Да, дисковое колесо непосредственно контактирует с зажимами.

Эта инновация увеличивает сцепление. Теперь, если зажать рычаг, колесо не будет прокручиваться. Именно поэтому дисковый тормоз устанавливают на спортивные байки. С ним тормозной путь уменьшается вдвое. А этого и нужно добиваться. Регулировка дисковых тормозов на велосипеде отличается от техники настраивания ободных. Поэтому бывает непросто проездить всю жизнь на V-брейках, а потом перейти на дисковые тормоза. Ведь придется снова учиться настраивать данную систему.

Дисковый гидравлический тормоз

Итак, победитель рейтинга. Именно гидравлика правит в мире тормозов. Как устроена данная система? Есть ручки, есть диск и есть тормозящие элементы. Они соединены вместе резиновыми трубками, внутри которых находится масло, или, как правильно следует говорить, тормозная жидкость. В чем её плюсы и минусы? Гидравлика точно реагирует на любое нажатие. Можно сказать, мгновенно передает давление. Именно поэтому многие спортсмены и экстремалы ставят на свои велосипеды гидравлические дисковые тормоза. Ведь точная передача ощущений помогает выигрывать важные секунды. Гидравлический тормоз крепко сжимает металлический диск так, что при резком нажатии наездник может вылететь из седла в прямом смысле этого слова. Но, как и у всех, у гидравлики есть свои отрицательные стороны.

Во-первых, дороговизна. Это, конечно, сомнительный минус, ведь данную систему покупают не обычные любители, а профессионалы. Во-вторых, вопрос с починкой. Да, гидравлику просто невозможно починить самому. Малейшее расстройство — и поездка в мастерскую обеспечена. Причем опять же, ремонт влетит в копеечку. Такие узлы системы, как трубки, не очень-то и надежны. При разрыве данной детали тормозная жидкость вытекает. Следовательно, тормозить можно будет только ногами. Регулировка гидравлических тормозов на велосипеде – сложное дело. Это, если есть возможность, лучше доверить мастеру.

Первые шаги в ремонтном и регулировочном деле

Как всегда, сначала стоит начинать с простого. В данном случае — с ремонта самой простой тормозной системы – ободной. V-брейки не прославились мудреностью. Простое, как дважды два, устройство. Из чего состоит система данного механического тормоза? Есть рычаги, которые установлены на руле. Есть трубочки (правильно их называть «рубашками»), внутри которых ерзает железный трос. Два зажима и колодки. Все – больше ничего. Именно поэтому есть всего три положения, по которым стоит регулировать V-брейк.

«>Первое – контроль расстояния между колодками и колесом. Второе – контроль направления колодок. Третье – степень напряженности зажимов. Для новичков это может показаться сложным, особенно на практике. Но опытные любители всего за семь минут могут собрать разобранный тормоз.

Регулировка задних тормозов на велосипеде

В теоретическом плане все как бы понятно. Три параметра, три действия, и всего один результат – хорошо настроенные тормоза. Еще раз – это в теории. На самом деле новичкам сложно все сделать идеально. Регулировка ободных тормозов на велосипеде – тонкая вещь. Поэтому сначала нужно набраться терпения.

Итак, первый шаг – отрегулировать колодки. Они должны быть направлены параллельно ободу как на заднем колесе, так и на переднем.

Особо не терпеть чирканья данного элемента о покрышку. Пара километров — и резина протрется до дыр. Нежелательно, чтобы колодка также выходила за границы колеса. От этого она быстро стирается, а желательного эффекта (хорошего торможения) нет. Поэтому так важно правильно настроить положение тормозящих колодок. Регулировка механического тормоза на велосипеде начинается с подбора инструментов. Понадобится: шестигранник, отвертка и ключ на 12. Для резиновых зажимов стоит взять только шестигранник. Начинать стоит с того, чтобы зажать ручку тормоза. От этого колодки прижмутся к ободу. Осмотрев положение, сразу можно увидеть, где что не так. Данным инструментом стоит ослабить шайбу. Потом, так же удерживая рычаг тормоза, выровнять резиновый зажим в нужном направлении. То же самое стоит повторить и с другой стороны. Это только первый шаг на пути к идеально настроенному тормозу.

Регулировка переднего тормоза на велосипеде

Самое сложное впереди. Не стоит бояться, нужно всего лишь сконцентрироваться. Итак, нужно отрегулировать расстояние между колодками и колесом. Это важно. Опять же, мониторинг действий схож для задних и передних тормозов. Стоит помнить: если дистанция будет слишком большой, то зажимы будут плохо прилегать. Следовательно, тормозного эффекта не будет. Если же, наоборот, оставить тормозам мало места – они будут чиркать по ободу. От этого колодки быстро сотрутся, а колесо будет постоянно тормозить. В общем, отрегулировать расстояние между колодками и ободом можно с помощью одной гайки, которая находится на рычагах, сверху, где прикрепляется металлический тросик.

Её стоит открутить, тем самым ослабив хватку. От этого действия рычажки разъедутся, не стоит бояться. Их силой руки нужно прислонить к ободу. Потом зажать ручку тормоза так, чтобы она не доходила до руля на пару сантиметров. Удерживая рычаги в таком же положении, следует обратно закрутить гайку. Регулировка тормозов на велосипеде этим не ограничивается.

Натяжение пружин

Пружины, которые входят в систему ободных механических тормозов, тоже отвечают за расстояние между колесом и колодкой. Но, в отличие от гайки с тросом, они позволяют регулировать дистанцию вплоть до миллиметра. То есть более точно. Натяжение пружины можно изменить с помощью одного болта, который то и дело закручивается и откручивается. Данный болт находится с обеих сторон тормоза. Поэтому, когда возникает ситуация, что одна сторона прикасается к ободу, а вторая отделяется, стоит только подвернуть болтик — и все станет на свои места. При закручивании данного элемента пружина становится «тверже». Следовательно, расстояние увеличится. Если открутить болт, пружина ослабится. От этого расстояние уменьшится. Так, регулируя каждый элемент, можно добиться идеальной точности.

Дисковые тормоза

Регулировка дисковых тормозов на велосипеде осуществляется всего двумя винтиками. Первый отвечает за расстояние между диском и колодкой. Второй отвечает за его месторасположение в вертикальной плоскости. Поэтому, если резиновые зажимы стали постоянно задевать тормоз или, наоборот, диск вышел из «зоны касания» колодок, стоит всего лишь потрудиться с отверткой. Методом проб и ошибок можно понять, что за что отвечает, а дальше — дело техники. Подвернув винт, можно сразу отрегулировать положение.

Гидравлический дисковый тормоз

Регулировка тормозов на велосипеде, оснащенных гидравликой, сложна. Для этого нужно иметь специальные инструменты и специальные умения. Но можно делать все, чтобы поломок не происходило. Именно профилактика поможет гидравлике не ломаться и долго служить владельцу.

Как настроить и отрегулировать дисковые тормоза на велосипеде

Тормоза v-brake могут работать не хуже, а в зависимости от модели даже лучше дисковых и при правильной настройке и хороших тормозных колодках так оно и будет. Их конструкция позволяет регулировать колодки практически в любой плоскости, чего не добьешься на кантилеверных и клещевых тормозах, так же, как и v-brake являющихся ободными. Стоят они намного дешевле дисковых тормозов, весят значительно меньше и настройка тормозов v-brake проста.

Установка

Замена колодок производится когда их поверхность сотрется до уровня канавок для оттока грязи (есть на всех колодках v-brake). Т.е. рабочая поверхность становится абсолютно ровной. Причем если это произошло только с одного края колодки, это говорит о том, что они были неправильно установлены. И их опять же надо заменить.

Раскройте тормоз, сведя тормозные рычаги рукой и вынув из паза металлический дугообразный наконечник рубашки, из которого выходит трос (см. картинку)

Если вы ставите простые новые колодки, то главное наденьте в нужной последовательности все прокладки и шайбы из которых состоит крепеж колодок (см. картинку) А лучше если вы запишите или зарисуете последовательность, в которой они у вас были. Иногда колодки бывают левые и правые. Это всегда указано на самих колодках. Не перепутайте!

Картриджные колодки меняются еще проще. Они имеют металлическую основу и меняется только резиновая накладка. Для это выньте фиксирующий шплинт, который закрепляет накладку в колодке и выдвиньте резиновую накладку. Шплинт не потеряйте, он не всегда идет в комплекте с новыми колодками. Вставьте новые накладки и зафиксируйте шплинтом. Не перепутайте левую и правую (см. картинку) Иначе не сможете их закрепить.

После замены колодок, тормоза нужно настроить.

Настройка

Принцип работы ободных тормозов понятен думаю каждому — 2 тормозные колодки, расположенные напротив друг друга параллельно колесу, между ними находится обод. При нажатии на ручку тормоза колодки сжимают обод, останавливая колесо. Механизм приводится в действие с помощью тросовой тяги.

Чтобы тормоза работали без сбоев нужно следить за целостностью тросика. Если его оплетка где-то расплелась или произошел разрыв хотя бы одного волокна, тросик следует заменить. Немаловажно чтобы тросик свободно ходил в рубашке. И следите чтобы у вас не было восьмерок.

Основа хорошей работы тормозов состоит в правильном прижатии колодок тормозов к ободу колеса. Регулируется это крепежом колодок, который состоит из набора алюминиевых прокладок и гайки на оси. Этот набор дает возможность закрепить колодку под нужным углом. А для этого нужно расслабить гайку на каждой колодке и сильно зажать тормоз. Расположите колодки так, чтобы они были горизонтально, прикасались к ободу всей поверхностью, но не задевали покрышку (см. картинку). И затените аккуратно гайки, не сбив положение колодки. Это справедливо для колодок с картриджами. Для обычных колодок нужно чтобы по горизонтали к ободу сначала прижималась задняя часть колодки (см. ниже) Кроме этого нужно смотреть чтобы тормозные рычаги сходились одинаково. Это регулируется крестообразным винтом натяжения пружины у основания рычага.

Если когда вы нажимаете на тормоза один рычаг ходит слабо, то винт на этом рычаге следует немного закрутить, слишком легко — открутить.

Все статьи раздела о ремонте горного велосипеда, чистке и смазки.об авторе

Ремонт, настройка и регулировка тормозов на велосипеде своими руками

ормоза на современных велосипедах бывают двух типов – ободные и дисковые. От того, какая тормозная система используется на вашем байке, будет зависеть то, как отрегулировать тормоза на велосипеде. Как правило, тормоз не требует частой настройки, но бывают случаи когда его регулировка просто необходима. Ведь надежный тормоз – это залог вашей безопасности.

Чаще всего настройка тормозов на велосипеде означает, что вам нужно расположить тормозные колодки на необходимом расстоянии от обода или диска и симметрично друг к другу. Также, может потребоваться подтянуть трос или настроить тормозную ручку.

Содержание статьи

Про ремонт дисковых тормозов велосипеда

можно узнать еще больше из статьи.

Настройка и установка гидравлических тормозов на велосипед производится другим образом, об этом вы узнаете здесь.

Скрипит дисковый тормоз

? Узнайте как избавиться от этой проблемы: www.velosipedinfo.ru/skrip-tormozov

Действия, необходимые для проверки и настройки тормозов

  • Определяем тип тормозов – дисковые, ободные или другой вариант.
  • Поднимаем переднее колесо, раскручиваем его и нажимаем на левую тормозную ручку. Если колесо остановилось, то скорей всего тормоз работает исправно. Но если при этом тормозная ручка касается руля, то нужно натянуть трос. Тоже самое делаем с задним колесом.
  • Для того, чтобы натянуть трос, на ручке тормозов предусмотрены фигурные болты. Попробуйте подкрутить их – если трос требует небольшой регулировки, этого должно быть достаточно.
  • Если же это не помогло, то нужно подтянуть трос. Трос в тормозной ручке вставляется в специальную прорезь, на его конце есть цилиндрик большего диаметра, за который он держится внутри ручки. Поэтому натягивается он в самом тормозе. Смотрим, где на вашем велосипеде конец троса. Трос заведомо больше нужной длины, поэтому его конец со стороны тормоза всегда виден. Иногда он бывает даже намотан. Смотрим, какой болт держит ваш трос, ослабляем его и подтягиваем трос плоскогубцами. Затягиваем болт посильней, чтобы зажать трос.
  • Если с ручками все в порядке, проверяем тормозные колодки. (Можно сначала проверить колодки потом ручки)

Настройка дисковых тормозов на велосипеде отличается от настройки ободных, потому что используются разные колодки и вращающиеся части. Поэтому рассмотрим эти системы отдельно.

Настройка v brake ободных тормозов

В настоящее время на горных велосипедах широко используется тормозная система v-brake, поэтому мы расскажем на ее примере, как осуществляется регулировка тормозов велосипеда в случае с ободным тормозом. Настройка других ободных тормозов делается аналогично. Отличие будет состоять лишь в том, что болтики и винтики, которые нужно покрутить, могут находиться в других местах. А подход во всем один (даже в случае с дисковыми тормозами).

Итак, основное правило — колодки должны быть параллельны ободу. Зазор между колодкой и ободом должен быть 1 мм. И обе колодки должны располагаться симметрично.

V-Brake — регулировка тормозов на велосипеде видео

Небольшая инструкция, как этого достигнуть.

  1. Находим гайку с шестигранником, которая фиксирует колодки, ослабляем ее и выставляем нужным образом. Для этого нажимаем на тормоз, смотрим, как колодка касается обода при нажатии и при необходимости сдвигаем (после того, как отпустили тормоз). Колодка может двигаться как вверх вниз, так и на нужный угол, поэтому вы имеете возможность выставить ее нужным образом. Главное понять суть.
  2. Регулируем расстояние колодки относительно обода. Расстояние между правой колодкой и ободом и между левой колодкой и ободом должно быть одинаковым. Оно должно быть равно 1-3 мм в зависимости от вашего велосипеда. При этом уже при минимальном нажатии ручки должно происходить торможение. То есть не должно быть так, что вы нажали ручку наполовину, а колесо еще не останавливается, и только при полном нажатии происходит торможение!
  3. И напоследок нужно обязательно проверить действие отрегулированных тормозов на деле. Для начала можно это сделать при поднятом одном колесе затем другом. Но далее обязательно проверить в реальных условиях. (Иногда колесо в воздухе тормозит, а садитесь за руль, нажимаете ручку и едете дальше!) Поэтому, проезжаете 5 метров, нажимаете на тормоз и проверяете все условия, о которых говорилось выше. Если при нажатии ручки на 50% (до руля) тормоз срабатывает, поздравляем! Вы все сделали правильно!

Удачных покатушек обладателям ободных тормозов!

Как настроить дисковые тормоза на велосипеда, выставляем правильно тормозные колодки

Регулировка и настройка дисковых тормозов на велосипеде видео

Регулировка дисковых тормозов на велосипеде производится в основном за счет подтягивания тормозного троса, но не только. Замена колодок на велосипеде необходима когда они еще не полностью стираются и, как правило, колодки дисковых тормозов стираются дольше, нежели ободных. Гидравлические тормоза по мере стирания колодок способны самостоятельно настраиваться. Но в случае гидравлического тормоза закрытого типа требуется регулировать и их (обычно для этого предусмотрены специальные вентили).

Регулировка механических дисковых тормозов на велосипеде чаще всего сопровождается натяжением троса, чтобы обеспечить надежное торможение. Расстояние между колодкой и диском должно быть 0,2-0,4 мм. И колодки, как и в случае с ободными тормозами должны располагаться на одинаковом расстоянии от диска. Поэтому после того, как вы натяните трос, проверьте расположение тормозных колодок.

Для настройки положения колодок относительно тормозного диска предусмотрены специальные болты. Подкручивая их, вы можете заметить, как движется ваша колодка. Выставьте нужное расстояние от колодки до диска. Проверьте, чтобы при вращении колеса колодки не цепляли диск. Ведь зазор 0,3 мм очень маленький, и нужно быть внимательней. Ну и конечно, проверьте, чтобы вами выставленного зазора было достаточно для торможения колеса.

Регулировка дисковых тормозов велосипеда должна обязательно сопровождаться проверкой в реальных условиях езды. Прокатитесь по ровной местности несколько метров, чтобы определить, надежно ли работает ваш тормоз. Не забывайте, что если до этого вы цепляли ручкой руль, то сейчас все может значительно измениться. Будьте внимательны и осторожны! Слишком резкое торможение после настройки может быть для вас сюрпризом!

Теперь и вы можете с удовольствием отправляться в длительное и не только путешествие на своем байке!

Настройку и регулировку тормозов удобней выполнять при наличии стойки (держателя)

для ремонта и обслуживания велосипеда

Как поставить на велосипед дисковые тормоза?

Часто бывает так, что покупаешь дорогую вещь, а потом выходит такая же, только с новой «фишечкой». Вот и с велосипедом так же – купил себе велик, катаешься, все нравится, потом видишь как вдруг все чаще и чаще у твоих друзей или «случайных проезжих» появляются велики с дисковыми тормозами. И ты задумываешься – возможна ли установка дисковых тормозов на велосипед твоего типа? И вообще, стоит ли оно того? Попробуем ответить на твои вопросы.

Дисковый тормоз предполагает установку на колесе тормозного диска. Поэтому нужно прикинуть, есть ли на втулках твоих колес возможность крепления диска. Кроме того, на вилку и раму сзади устанавливаются суппорты, поэтому там должно быть по паре отверстий для их крепления. По хорошему, перед покупкой дисковых тормозов нужно проконсультироваться у менеджеров магазина, подойдут ли они на ваш велосипед. Обычно в веломагазинах работают грамотные специалисты или есть свои мастера, которые бесплатно подскажут какой тормоз подойдет вашему велосипеду. При возможности установки мастера за отдельную плату могут установить дисковый тормоз на ваш велосипед.

Если вы выбрали механический дисковый тормоз, и у вас уже стоят подходящие тормозные ручки, проложены тросики, то можно их оставить. Только проверьте, чтобы тросы не были на концах распущены. Если же вы несколько лет не меняли тросы, лучше их заменить для новых тормозов, потому что внутрь рубашек попадает пыль, грязь, что может создавать трение. Раз уж менять тормозную систему, так основательно. Замените тросы и рубашки.

В случае, если ваш выбор пал на плавную гидравлику, вам нужно будет полностью снимать все тормоза, и устанавливать новые ручки и прокладывать гидролинии. На некоторых рамах предусмотрены направляющие, в которые можно расположить гидролинии. Не спешите выбрасывать старый тормоз. Если вам не удастся настроить гидравлику, или произойдет какая-то поломка далеко от города, он может вас здорово спасти.

Еще вы узнаете как осуществляется регулировка тормозных колодок

и их подбор для v-brake тормозов читайте в статье.

Если вы не определились с выбором тормозов, то вам поможет в этом эта статья.

Раз уж мы заговорили про тормоза, то можем еще в противовес поговорить про то, как достигнуть максимальной скорости своего велосипеда в статье http://velosipedinfo.ru/skorost-velosipeda

(2 оценок, среднее: 4,50 из 5)

Как настроить и отрегулировать дисковые тормоза на велосипеде

Новые велосипеды часто комплектуются тормозами ободного типа, или V- brakes, а на советские велосипеды всегда устанавливались единственно существующие тормоза клещевого типа.

В настоящее время это связано с желанием удешевить конструкцию: ведь не секрет, что многие велосипедисты мечтают поменять тормоза на дисковые при первой возможности.

Зачастую даже уже при выборе велосипеда в сумму закладывают расходы для смены тормозной системы.

Ниже мы расскажем, как настроить дисковые тормоза на велосипеде вашей мечты.

Так как принцип действия дисковых тормозов различный, то отрегулировать их по одной схеме нельзя. Тормозные дисковые механизмы бывают:

  • механические. При этом энергия торможения передаётся механически, с помощью тросика;
  • гидравлические тормоза, у которых существует специально проложенная гидролиния, и энергия торможения передаётся давлением столба жидкости.

Достоинства и недостатки механических тормозов

Механические тормоза более дёшевы, тросики и оболочки (рубашки), в которых они находятся, достаточно надёжны, более доступны, чем гидравлические линии. Также немаловажно, что ремонт механического тормоза в случае погнутого диска провести легко своими силами.

К недостаткам механики можно отнести то, что при каждом случае, когда вы снимаете колесо с велосипеда, нужно вновь регулировать тормозной механизм, следить за отзывчивостью, проводить регулярную смазку тросиков с рубашками смазкой средней тягучести.

Основным достоинством, безусловно, является более лёгкое и комфортное торможение вследствие «мягкости» давления столба жидкости, «чувство» ручки и контроль над усилием. Гидравлика выносливее при длительном тормозном пути, так как меньше склонна к перегреву. Также регулировкаэтих тормозов может производиться гораздо реже механических.

Существенным недостатком тормозных систем на жидкостной тяге является повреждение (прорыв) гидролинии, когда без сервиса не обойтись.

Регулировка дисковых тормозов механического типа

Регулировать механические тормоза нужно тогда, когда диск «шоркает», трётся о колодку, либо когда торможение стало слабым.

1. Начинаем с тормозной рукоятки: выжимаем её до отказа.

Если она достаёт до пальцев, то начинаем ограничивать её свободный ход: ослабляем контргайку машинки и выворачиваем регулятор, затем затягиваем контргайку и проверяем ход рукоятки.

Если требуется слишком сильно выкрутить винт, то вначале ослабляем затяжку тросика. Для этого выворачиваем винт маятника калипера, и, после того, как вы вытянете трос, вновь его заворачиваете.

2. Оцениваем зазор между диском и колодками – лучше на просвет и на светлом фоне, чтобы чётко было видно. На иллюстрации справа ясно видно, что сама тормозная машинка стоит кривовато, и для регулировки ослабляем винты, крепящие тормоз к вилке или адаптеру.

3. После этого ослабляем винты, чтобы тормоз свободно двигался.

4. После того, как калипер стал подвижным, нужно вновь, как в самом начале, «выжать» тормозную ручку и зафиксировать её в таком состоянии, примотав к грипсе полоской ткани или резинкой.

После этого машинка получает правильное центрирование относительно диска.5. Только теперь затягиваем винты крепления тормозной машинки к адаптеру, или вилке.

Действуем строго поочерёдно, вворачивая винты поровну, на 25% оборота. После этого отпускаем ручку.

После этих мероприятий получаем идеально равномерное взаимное положение диска и колодок, без перекосов. Настройка закончена!

Поводом для настройки, как всегда, является сопротивление движению колеса, а так же посторонние звуки, например, поскрипывание и шорохи. Не забудьте о простой проверке: вывешенное и раскрученное колесо быстро останавливается в случае задевания колодок за тормозной диск.

  1. Ослабляем болты на калипере, так, чтобы он был подвижным, потом выжимаем рукоятку тормоза, чтобы колодки прижались к ротору
  2. Теперь стоит проверить положение клапанов на колодках, чтобы они стояли симметрично и одинаково от ротора.
  3. Теперь нужно, не отпуская ручки, затянуть все винты на калипере.
  4. Отпускаем ручку, проверяем работу механизма. В самом лучшем случае колодки от диска должны отстоять на толщину волоса, но не касаться его.
  5. В случае если колодки всё-таки расположены на разных расстояниях, но при этом ротор помещён в машинке идеально, то можно поступить так: прижать диск к той колодке, которая выступает сильнее, и поработать резко ручкой тормоза около 10 раз. Неравномерность клапана выравнивает колодки, и устраняют неисправность. Это лучше проделывать вдвоём: помощник двумя руками прижимает диск к колодке, а другой сжимает рукоятку.
  6. В финале настройки устанавливаем правильно ручку тормоза с помощью регулировочного шестигранника. Здесь главное запомнить, что приближение ручки к вам одновременно приближает колодки к ротору и наоборот.

В заключение скажем, что какие бы вы не выбрали тормоза, следует всегда быть в них уверенными. И только тогда, когда все ваши приказы велосипед будет выполнять безупречно, вы получите настоящее удовольствие.

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек.

Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь.

Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же.

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

  • прилегала к ободу всей поверхностью
  • не касалась покрышки
  • располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача – подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

  • Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт. Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.
  • для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза. Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Эффективные варианты: как отрегулировать дисковые тормоза на велосипеде любого уровня

Высокопроизводительные замедляющие узлы включают ротор, смонтированный на втулке колеса, и машинку, установленную на раме или передней вилке. Приступая к целенаправленной тренировке, как правильно переключать скорости на велосипеде с дисковыми тормозами, или запланировав простую покатушку, владелец обязан обязательно проверить:

  • форму и усилие затяжки ротора;
  • оси, на предмет наличия изгибов;
  • качество установки колес на дропаутах и усилие зажатия эксцентриков;
  • отсутствие люфта во втулках.

Процедура настройки дисковых тормозов производится с целью:

  • достижения оптимального расположения колодок – они должны равномерно отстоять от тормозного диска на расстоянии безопасного зазора (0,5-1 мм), что исключает вероятность задевания ротора при повороте колеса в процессе движения;
  • обеспечения строгой параллельности между колодками и ротором, что позволит сохранить форму диска плоской;подбора оптимального момента срабатывания тормозов.

Методика вопроса, как отрегулировать дисковые тормоза с тросовым приводом на велосипеде, основывается на следующих принципах:

  • отсоединить трос от тормозного узла;
  • ослабить калипер;
  • завернуть винт, регулирующий вылет неподвижной колодки, до упора;
  • прижать машинку к тормозному диску проконтролировав, чтобы внутренняя фрикционная деталь полностью прилегала к ротору;
  • затянуть винты крепления машинки;
  • выставить зазор в 0,5-1 мм между тормозным диском и неподвижной колодкой;
  • зафиксировать трос;
  • вращая специальный барабан или перемещая трос в прорези калипера с последующим фиксированием винтом, подобрать оптимальный момент блокирования колеса.

Настроить дисковый тормоз с механическим приводом можно и другим способом: отвернув винты крепления машинки, найти положение, при котором колодки отстоят от диска на одинаковом расстоянии, и зафиксировать ее.

Важно! В системе со статичной колодкой (только тросовый привод) важно отследить, чтобы диск отгибался равномерно в сторону неподвижного фрикционного элемента.

3

«Гидравлика» работает по более благоприятной силовой схеме – под воздействием давления жидкости обе колодки приближаются к ротору. Поэтому и технология, как отрегулировать гидравлические тормоза на велосипеде, проще:

  • ослабить винты, фиксирующие тормозную машинку;
  • зажать ручку тормоза;
  • поочередно с малым шагом (по пол-оборота) затянуть крепежные элементы калипера.

Если при вращении ротор касается одной из фрикционных деталей, необходимо слегка ослабить тормозную машинку и сдвинуть ее, сохранив при этом параллельность расположения колодок и ротора.

К сведению. После любых манипуляций с гидравлической системой необходимо приблизить колодки к диску на рабочее расстояние, осуществив серию резких нажатий на рукоятку тормоза (около 20 раз).

Грамотная техника катания: как переключать скорости на велосипеде в различных условиях

Рассматривая технику перебора передач с позиции драйвера, преследующего целью приумножить ресурс эксплуатации трансмиссии, следует отметить два основополагающих принципа:

  • выбор подходящих звезд должен происходить при минимальной нагрузке на трансмиссионную систему;
  • при полученном передаточном отношении перекос цепи должен быть минимальным (при использовании спереди 1-й, 2-й и 3-й передачи, сзади (к примеру, на 24-скоростной трансмиссии) следует выбирать позицию в соответствующем диапазоне: 1-3, 4-6, 7-8).

Исходя из этого, можно определить, как переключать скорости на велосипеде в различных условиях:

  • при приближении к горному участку следует заранее выбрать подходящее передаточное отношение (перейти на пониженные передачи);
  • заметив песчаный или грязевой участок, необходимо перейти на повышенные передачи;
  • при приближении к любому препятствию необходимо понизить передачу;
  • при активных поездках по оживленным улицам следует подбирать оптимальное соотношение, способное обеспечить динамичный разгон.

5Выбор передаточного отношения определяет и физиология коленного сустава – самая уязвимая часть тела велосипедиста. Повышенные напряжения (малая частота вращения педалей) вызывают большое трение в коленном суставе, повышая риск выхода из строя «живого шарнира». Каденс в 90-110 об/мин является оптимальным как для нагруженного «шарнира», так и для сердечно-сосудистой системы велосипедиста.

Коротко о главном

Техника вопроса, как грамотно переключать скорости на велосипеде, базируется на трех основных правилах:

  • перебирать звезды в наименее нагруженном темпе;
  • исключать работу цепи в режиме сильного перекоса;
  • поддерживать оптимальный для здоровья велосипедиста каденс: 90-110 об/мин.

Регулировка дисковых тормозов заключается в поиске положения калипера, при котором колодки отстоят от диска на равном расстоянии и строго параллельны его рабочим плоскостям.

Источники:

https://zextrem.com/zemlya/velosport/zamena-tormoznyx-kolodok-na-velosipede.html
https://moto-house2019.ru/velosiped/kak-ustanovit-tormoza-na-velosiped.html
https://ex3msport.life/velosport/remont-tormozov-na-velosipede-svoimi-rukami.html
https://veloprofy.com/care/kak-nastroit-i-otregulirovat-diskovye-tormoza-na-velosipede/

Adblock
detector
