Самодельный счетчик километража на велосипед. Как выбрать спидометр на велосипед? Для чего служит это устройство? Установка электронного спидометра

Частенько каждый из катающихся на велосипеде интересуется ─ до какой скорости он может разогнать свою машину. Для обычного водителя велосипеда нужно знать скорость движения ради любопытства. А спортсмену необходимо замечать пройденное расстояние, среднюю скорость, количество потраченных калорий, чтобы узнать об изменениях, происходящих в своем организме. По записанным с велосипедного спидометра результатам наблюдения можно судить об улучшении своих физических возможностей. Далее, можно более планомерно увеличивать нагрузку на мышцы. Таким образом, человек запомнив свои предыдущие показатели, стремиться их улучшить в дальнейшем. Велосипедный спидометр в профессиональных руках, так сказать, стимулирует велогонщика стать ещё сильнее и быстрее.

Но большинство любителей помотаться, поставив спидометр на велосипед, через какое-то время просто забывают о нём. Такая игрушка становиться не интересной для людей, которые не стремятся устанавливать для себя новые рекорды скорости или расстояния. Обычно, люди ради любопытства покупают самый дешёвый велоспидометр. И часто бывает так, что установив простенький прибор кое-как, да и забыв настроить его, нерадивый велосипедист при эксплуатации замечает, что показания скорости на дисплее запаздывают или вовсе не соответствуют действительности. Любой велоспидометр в неумелых руках зачастую через год использования выходит из строя и зависает на руле мертвым грузом.

Спидометров для велосипеда производится много, поэтому в продаже имеется большой выбор по внешнему виду, размерам и функциональным возможностям. Естественно, цена на непохожие друг на друга устройства значительно различается.

Механический спидометр

Объективности ради следует отметить, что существуют механические спидометры для велосипеда. Конструктивно этот прибор состоит из приводного колёсика, троса и показывающего устройства.

Колёсико должно иметь чистый контакт с покрышкой колеса для правильности снятия данных о скорости. Но и сильно придавливать его к резине не стоит, так как при этом велосипед будет подтормаживаться в движении.

Чтобы трос не порвался от перетирания, он должен быть натянут, а не закручен в петли.
Принцип работы показывающего устройства состоит в том, что оно преобразовывает передаваемое от привода вращение колеса в отклонение стрелки. Внутри устройства имеется магнитный диск, который при вращении намагничивающим притяжением бесконтактно толкает цилиндр вместе со стрелкой.

  • Не нужны батарейки;
  • Не страшны электромагнитные помехи;
  • Плавная работа.
  • Необходимо периодически смазывать;
  • Грязь на покрышке мешает их правильной работе;
  • Немного подтормаживают вращение колеса;
  • Нет возможности сохранения данных;
  • Не работают, если колеса изогнуты восьмеркой.

Механический спидометр можно поставить на шоссейник, поскольку на велосипедах этого типа чаще всего ездят по асфальтированным дорогам, где нет грязи.

Электронный велокомпьютер

Спидометр на велосипеде, прежде всего, нужен для измерения скорости движения. Однако современные электронные модели имеют такой большой набор функций, что их принято называть велокомпьютерами. Даже самые дешевые из них имеют множество функций ─ текущая скорость, средняя скорость, дистанция, общий пробег, время в пути, часы. Более дорогие велокомпьютеры имеют ещё большее количество информационных функций, а также настроек. Наиболее известные производители качественных спидометров для велосипеда ─ BBB, Cateye, Sigma, VDO.

Принцип работы электронного спидометра заключается в подсчитывании количества сигналов от датчика за фиксированный промежуток времени.

В качестве датчика чаще всего применяется герметичный контакт в корпусе. Этот геркон фиксируют на одном из перьев передней вилки, ну а если позволяет длина проводов, то и возле заднего колеса. Срабатывать датчик заставляет постоянный магнит, закрепляемый на одной из спиц колеса.

Микроконтроллер устройства запоминает время между двумя включениями датчика, поскольку для вычисления скорости движения необходимо выполнить расчёт по формуле S=C*(F*0.036)/T, в которой: S ─ искомая скорость; С ─ длина окружности колеса; F ─ тактовая частота работы процессора; T ─ время между срабатываниями датчика.

Для индикации значений применяются семисегментные жидкокристаллические индикаторы, так как у них малый ток потребления. А для подсветки используется отдельно установленный светодиод.

Длину окружности колеса (C) задаёт сам хозяин велосипеда, так как она нестандартна. Чтобы правильно настроить велокомпьютер, необходимо как можно точнее указать её значение. Поэтому рекомендуется лично замерять периметр покрышки, обмотав колесо гибкой линейкой по кругу. Также можно нанести краской поперечную риску на покрышку колеса и прокатить велосипед вперёд по прямой, а затем измерить расстояние между двумя следами, оставленными на чистой ровной поверхности.

Зная ранее приведённый принцип работы велокомпьютера, многие электромастера собирают своими руками устройства, которые к тому же успешно работают. В самоделках используются различные микроконтроллеры, например, такие как PIC16F830, ATTiny2313A, ATMEGA8, но для каждого из них нужно собрать ещё дополнительно программатор.

Конечно же, сделать самостоятельно что-то сложное всегда приятно и похвально, но позволительно только действительно разбирающимся людям. В интернете выложено слишком много или простых схем с ошибками, либо сложных — на базе дорогостоящих дисплеев и микроконтроллеров с кучей бесполезных функций.
А если подсчитать во сколько обойдётся создание самоделки, да ещё с учетом сборки программатора, постройки корпуса, плюс потраченное время, то оказывается, что в любом случае дешевле было бы купить готовый велокомпьютер стоимостью всего лишь в 9 долларов.

В основном у большинства велокомпьютеров максимально отображаемая скорость ограничена до 99,9 км/ч, но есть модели, которые покажут скорость свыше 100 км/ч. Возможно, подобный экземпляр с тремя числами на дисплее пригодится рискованным велогонщикам, которые отважатся разогнаться до столь высокой скорости, пристроившись сзади за фурой, в так называемый воздушный мешок.

Уже давно собираются электронные спидометры размером с наручные часы. А некоторые из них одеваются прямо на руку и имеют встроенный датчик измерения пульса, то есть работают как тонометр. Но размер велокомпьютера ничего не говорит о его надёжности и функционале. Первое на что следует обращать внимание при покупке, это корпус электронного прибора, ведь спидометр на велосипеде находится под открытым небом. Вода, дорожная пыль и прямой солнечный свет негативно сказываются на работе плохо защищенной электроники. Зачастую от дождя защищены даже самые дешевые велокомпьютеры, но в остальном они уступают более дорогим аналогам.

Типы велокомпьютеров по месту установки:

  1. Наручные.
  2. На руль.
  3. На вынос руля.
  4. С универсальным креплением.

Закрепляемый на выносе руля спидометр, позволяет сохранить место на руле для других аксессуаров.

Основные требования к велосипедным спидометрам:

  1. Большой дисплей, желательно с подсветкой.
  2. Устойчивость к погодным условиям (прямой солнечный свет, дождь, снег, низкие температуры).
  3. Устойчивость к вибрации, и ударам.
  4. Надежность всех устанавливаемых компонентов (крепежная площадка велокомпьютера, геркон, магнит, подкладки, стяжки).

Беспроводной велокомпьютер

Беспроводные устройства имеют такие же функции, как и спидометры с проводами, но сигнал от их датчика передается через радиоканал. Для беспроводного датчика необходима отдельная батарейка, ведь он должен работать как радиопередатчик. Обычно двух элементов питания в датчике и в самом устройстве хватает до полугода. На велокомпьютерах с проводами одна батарейка в любом случае прослужит дольше одного года.

Чаще всего беспроводной велокомпьютер устанавливают на свой велосипед путешественники или экстремалы. Это можно объяснить тем, что в условиях, в которых они катаются, провод может быть случайно поврежден. Беспроводное устройство стоит в два раза выше, чем спидометр с проводами.

Плюсы всех электронных спидометров:

  • Отображают значения с точностью до десятых долей;
  • Сохраняют данные в памяти;
  • Не нуждаются в смазке.
  • Необходимо время от времени менять батарейки;
  • Подвержены электромагнитным помехам, таким как от работы катушки зажигания, сотового телефона, линии электропередач;
  • Показания на экране обновляются с небольшим запаздыванием.

Закрепление велокомпьютера

  1. Закрепить датчик на пере вилки или на раме с помощью электромонтажной стяжки.
  2. Плотно намотать провод вокруг пера вилки и тормозного троса.
  3. Установить крепёжную площадку на руль или вынос.
  4. Зафиксировать магнит на спице, но не стоит затягивать сильно винт, поскольку можно легко сломать корпус магнитика. Зазор между магнитом и датчиком в зоне срабатывания не должен превышать 2–3 мм.
  5. Вставить велокомпьютер в контактную площадку и проверить его работу.

Более подробно ознакомиться с установкой велоспидометра можно, просмотрев следующее, где в качестве примера приведено устройство марки Sigma.

Велоспидометр представляет собой устройство, устанавливаемое на велосипед для измерения скорости, пройденного пути, и управления яркостью фары. Схема состоит из распространённого микроконтроллера ATtiny2313, стандарного индикатора и нескольких дискретных элементов.

Основные параметры устройства

Напряжение питания: 4,5…5,5 В
Потребляемый ток: меньше 10 мА (без подсветки индикатора)

Измеряемые параметры

Скорость.
Полный путь.
Промежуточный путь.
Диапазон измеряемых скоростей: 3 км/ч…60 км/ч
Точность измерения скорости: 1 км/ч
Дисплей: 16×2 с HD44780-совместимым контроллером

Инструкция по эксплуатации

Основной режим

В основном режиме работы на экране отображается текущая скорость и пройденое растояние (полное и промежуточное). В зависимости от количества строк изменяется расположение параметров на индикаторе. Если индикатор двухстрочный, скорость показана в первой строке, а оба растояния во второй.

Если однострочный, скорость показана в начале строки, а за ней идет счетчик растояния, причем поочередно показываются полное и промежуточное значение растрояния.

Полное пройденое растояние сохраняется в энергонизависимой памяти микроконтроллера в момент остановки. В отличии от полного, промежуточный счетчик не сохраняется и при отключении питания будет потерян.

Кнопками + и — плавно регулируется яркость фары. Для регулировки исползуется ШИМ, поэтому дополнительных потерь мощности не происходит, в отличии от более простых схем.

Настройка

Для сброса промежуточного счетчика пройденого пути нажмите кнопку «CLEAR».

Настройка длины колеса

При нажатой кнопке CLEAR кнопки +, — изменяют калибровочный коэффициент для подбора длины колеса. По умолчанию длина колеса примерно 2 метра.

Так как пройденый путь получается умножением скорости на время (интегрированием скорости по времени), то для контроля правильности коэффициента скорости можно сравнить показания счетчика пройденого пути после поездки на точно известное растояние. Если показания верные, то и скорость показывается правильно.

Для сброса коэффициента в значение по умолчанию и обнуления счетчика пройденого пути, одноверменно нажмите все три кнопки. Чтобы случайно не произошло сброса, можно сделать кнопки + и — на одном переключателе.

Скачать прошивку для работы спидометра для велосипеда

Скорость езды на велосипеде интересует не только профессиональных спортсменов, но и многочисленных любителей этого средства передвижения (кстати, самого экологически безопасного). Обычно на заводе-изготовителе байк не оборудуют измерителем скорости. Однако установить спидометр на велосипед можно самостоятельно, потому что для этого не требуется особых технических навыков. Тем более что стоимость такого устройства невысока и выбор достаточно разнообразен.

Разновидности спидометров для велосипеда

Различают две основных разновидности приспособлений для измерения скорости велосипеда: механические и электронные (проводные и беспроводные). Первые наименее функциональны, в основном показывают только скорость движения и пробег. Вторые представляют собой миникомпьютеры с возможностью отображения на жидкокристаллическом дисплее самых различных показаний (от текущего времени до максимальной скорости движения за период поездки). Выбор того или иного устройства зависит как от личных предпочтений, так и от финансовых возможностей.

Конструкция, достоинства и недостатки механического велосипедного спидометра

Механический спидометр на велосипеде старого советского образца представлял собой ролик, плотно прилегающий к шине переднего колеса и соединенный тросиком с указателем скорости. Небольшая «восьмерка» или налипшая грязь приводили к тому, что показания становились недостоверными или вообще способствовали выходу прибора из строя.

Конструкция современных механических спидометров достаточно проста и надежна. Такое приспособление состоит всего из трех частей:

  • привода;
  • троса;
  • стрелочного прибора.

К несомненным достоинствам таких измерителей скорости относятся:

  • отсутствие элементов питания;
  • независимость показаний от влияния электромагнитных полей.

Основные недостатки механического спидометра для велосипеда:

  • Изделие не универсально и предназначено для установки только на велосипед с определенным размером переднего колеса. Поэтому перед приобретением необходимо обязательно внимательно ознакомиться с инструкцией по эксплуатации.
  • Такие спидометры можно устанавливать не на все модели велосипедов.
  • Для надежной и долгосрочной работы устройства тросик необходимо периодически смазывать.

Установка механического спидометра

Как установить спидометр на велосипед? Алгоритм установки:

  • Ослабляем гайки крепления переднего колеса и снимаем его.
  • Полностью откручиваем правую крепежную гайку.
  • Крепим привод спидометра на ось так, чтобы его внутренняя металлическая втулка вращалась вместе с колесом.
  • Устанавливаем колесо на место (адаптер для подключения тросика на приводе должен быть направлен вверх).
  • С помощью кронштейна крепим стрелочный прибор на руле.
  • Соединяем привод спидометра и указатель скорости с помощью троса (он входит в комплект поставки).
  • Делаем несколько оборотов колеса.
  • Закрепляем тросик с помощью пластиковых хомутов на передней вилке и руле.

Важно! Значительные изгибы тросика недопустимы.

Плюсы и минусы электронных устройств

Наиболее популярными в настоящее время являются электронные велосипедные измерители скорости. Удобное цифровое табло показывает не только скорость (текущую, среднюю за поездку и максимальную), но и время, а также пробег (дневной и общий). В комплект поставки входят:

  • сам цифровой прибор;
  • панель крепления;
  • считывающий датчик;
  • магнит;
  • соединительный провод;
  • элементы для установки и крепления.

Главное достоинство таких приспособлений: они универсальны и их легко адаптировать к любым разновидностям велосипедов независимо от размеров переднего колеса. Недостатком, хотя и незначительным, является необходимость периодической замены элемента питания.

Установка электронного спидометра

Как поставить спидометр на велосипед? Установить электронное приспособление гораздо проще, чем механическое:

  • На передней вилке фиксируем считывающий элемент.
  • Напротив него на спицу устанавливаем маленький магнит, так чтобы при вращении колеса зазор между ним и датчиком составлял рекомендованное производителем расстояние (обычно от 3 до 10 мм).
  • Панель крепления цифрового прибора устанавливаем на руле в наиболее удобном для обзора месте.
  • Провод, соединяющий датчик и указатель скорости, закрепляем хомутами так, чтобы он не мешал движению, тормозным колодкам и повороту руля.
  • Устанавливаем цифровой прибор на крепежную платформу и приступаем к настройке.

Настройка велосипедного электронного цифрового спидометра

Как настроить спидометр на велосипеде? Довольно просто, если подойти к этому процессу с должной аккуратностью. Прежде всего, извлекаем элемент питания (если он установлен производителем). Это делаем для того, чтобы вернуть все заводские настройки в исходное положение.

Затем измеряем длину окружности переднего колеса. Сделать это можно двумя способами:

  • Переворачиваем велосипед колесами вверх. Прикладываем гибкую рулетку вокруг шины. Записываем или запоминаем полученные измерения (обязательно в миллиметрах).
  • Устанавливаем велосипед в вертикальное положение. Длинной линейкой измеряем диаметр переднего колеса (D). По формуле (всем хорошо знакомой со школьной скамьи) L=πD вычисляем длину окружности.

С помощью кнопок, установленных на корпусе прибора, вводим полученное значение. Теперь показания скорости будут точно соответствовать конкретному велосипеду. Небольшой погрешностью (которая появляется в результате продавливания шины под весом велосипедиста) можно пренебречь.

Далее, используя кнопку переключения режимов работы, устанавливаем точное время и пробег велосипеда (если он известен). После каждой поездки с помощью такого спидометра на велосипеде можно узнать: время начала и конца поездки, пробег, среднюю и максимальную скорости движения. Перед следующей поездкой показания обнуляем.

Беспроводной велоспидометр

Беспроводной спидометр на велосипеде (иногда их еще называют велокомпьютерами) отличается от обычного электронного приспособления тем, что нет необходимости соединять считывающий датчик с основным прибором проводами. Показания передаются с помощью радиосигнала.

За счет этого значительно упрощается установка устройства. Достаточно только закрепить:

  • датчик на вилке переднего колеса;
  • магнит на спице;
  • сам прибор (в зависимости от размеров и конструкции) на руле или запястье.

Питающие элементы устанавливают и в датчик, и в основной прибор. Стоимость таких приспособлений дороже (в сравнении с цифровыми проводными моделями).

После покупки нового велосипеда решил я его оснастить велокомпьютером, но китайские поделки покупать не стал по трём причинам:
1. Высокая цена
2. Отвратительное качество сборки
3. Ну, я же радиолюбитель!

И поэтому я поступил как настоящий радиолюбитель – собрал желаемый прибор самостоятельно.

В данной статье я расскажу вам, как самому собрать велокомпьютер на микроконтроллере. Данный велокомпьютер выполнен на микроконтроллере Attiny2313, в качестве дисплея использован однострочный ЖК индикатор на контроллере HD44780. Прибор умеет отображать текущую скорость, общее и промежуточное расстояния (отображаются в метрах). Общее расстояние, в отличии от промежуточного сохраняется в энергонезависимой памяти EEPROM. Схема велокомпьютера очень проста и не содержит дорогостоящих компонентов:

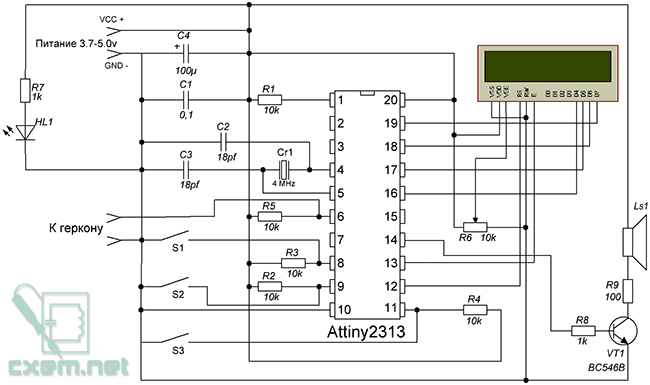

Дисплей подключён к микроконтроллеру по распространенному 4-х битному интерфейсу. Кнопки S1,S2,S3 (подтянуты десяти килоомными резисторами к плюсу питания) управляют прибором. Подстроечный резистор R6 регулирует контрастность дисплея. Светодиод HL1 индицирует подачу питания. В качестве динамика Ls1 можно использовать пьезоизлучатель. Транзистор VT1 – можно ставить любой биполярный n-p-n структуры, например КТ315 (я применил BC546B). Микроконтроллер Attiny2313 можно использовать с любыми буквенными индексами.

Зачем нужен внешний кварц микроконтроллеру, у которого есть свой тактовый генератор?
Наверное, у каждого из вас появился такой вопрос, и я на него постараюсь ответить. Без кварца работа устройства будет крайне не стабильна (неточность измерения, крякозяблики на дисплее и т.п.) потому, что встроенный тактовый генератор в микроконтроллере имеет большую “плавающую точку” и его частота постоянно колеблется. Если у вас нет такого кварца, не расстраивайтесь! Просто измените программу под тот кварц, который у вас есть. Впишите, в строчку $ crystal= частоту своего кварца и всё будет ОК. Но на “худой конец”, если у вас нет никакого кварца, используйте встроенный тактовый генератор (пример установки фьюз-битов внизу), конечно работать будет не совсем точно и стабильно.

После того как я нарисовал схему и подумал каким будет велокомпьютер, сел на свой любимый велик и поехал по городу – покупать радио детали по следующему списку:

  1. Микроконтроллер Attiny2313 1шт.
  2. Кнопки тактовые (без фиксации) 3шт.
  3. Резисторы номиналом 10 кОм 5шт.
  4. Резисторы номиналом 1 кОм 2шт.
  5. Резистор номиналом 100 Ом 1шт.
  6. Панелька под микроконтроллер DIP-20 1шт.
  7. Транзистор биполярный BC546B 1шт.
  8. Пьезоизлучатель 1шт.
  9. Кварц 4 МГц 1шт.
  10. Светодиод (синего свечения) 1щт.
  11. Построечный резистор номиналом 10 кОм 1шт.
  12. ЖК индикатор (дисплей) на контроллере HD44780 1*16 1шт.
  13. Керамические конденсаторы 18 пФ 2шт.
  14. Керамический конденсатор 0.1 мкФ 1шт.
  15. Электролитический конденсатор 100 мкФ 1шт.
  16. Штекер 2.5 1шт.
  17. Гнездо для штекера 2.5 1шт.
  18. Гнездо MiniUSB 1шт.
  19. Пластмассовый корпус 85x60x35мм 1шт.
  20. Крепёж на руль велосипеда 1шт.
  21. Кнопка с фиксацией 1шт.
  22. Геркон 1шт.

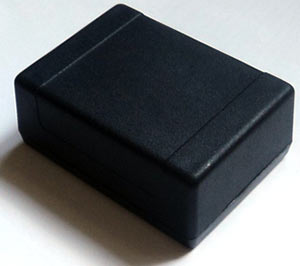

Корпус, который я купил для велокомпьютера:

Макетная плата, термоусадка, АКБ и метр провода у меня были.
Приехавши домой сразу взялся за сборку велокомпьютера. Первым делом взялся за корпус. В корпусе надо сделать прямоугольную дыру размером 15×60мм.

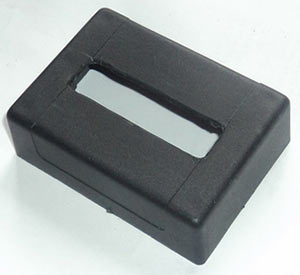

Возможно, вы спросите, а как ты делал такую дыру? Да очень просто! Сначала размечаем карандашом, где будем делать дырку, потом сверлилкой сверлим по контуру отверстия когда весь контур высверлили выламываем кусок пластмассы и обрабатываем всё напильником. Вот что получилось у меня:

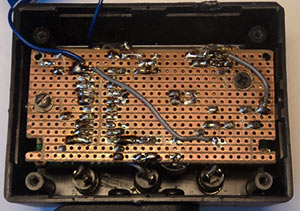

Кстати, все остальные отверстия я делал по ходу сборки. Изнутри корпуса на дыру приклеил кусочек органического стекла, чтобы пыль и влага не попадали на дисплей.

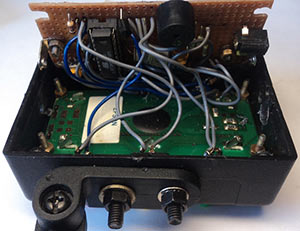

Вид сзади (без крышки):

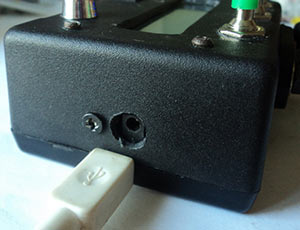

У меня прибор питается от аккумулятора телефона Nokia на 3.7v. Зарядка осуществляется через MiniUSB порт, подключённый прямо к аккумулятору. Возможно, вы скажете, это же не правильно! И будете правы, для этого дела есть специальные микросхемы но я таковой микрухи не нашёл и пришлось довольствоваться тем что было. Но как-никак зарядка идёт, и за два часа заряда мой аккумулятор заряжается полностью. В рабочем режиме с включенной подсветкой дисплея велокомпьютер потребляет

Установка велокомпьютера на велосипед

Чтобы считать, расстояние и скорость велоспидометру нужен, так сказать “орган восприятия”. Геркон — это и есть этот “орган”, устанавливается он на раме велосипеда рядом с колесом, на спицах колеса устанавливается магнит. Чтобы когда колесо делало полный оборот, магнит “проходил” напротив геркона и “замыкал” его, тем самым формируя импульс который нужен велокомпьютеру для расчёта расстояния и скорости. На схеме указано, где подключать геркон к прибору. Я геркон припаял на небольшой кусочек макетной платы, припаял к нему провода и усадил на него термоусадку. И закрепил это всё на раме велосипеда с помощью пластмассовых стяжек.

Пример установки магнита на спицы колеса:

Велокомпьютер я закрепил посредине руля велосипеда:

Описание устройства

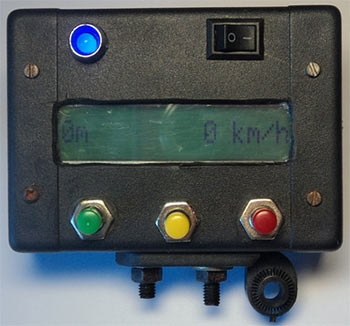

При включении устройства на дисплее появляется приветствие и информация о версии и авторе, потом в левой части дисплея отображается промежуточное расстояние, а в правой скорость (главный экран).

Кнопка S1 – при нажатии сохраняется общее расстояние в энергонезависимой памяти EEPROM, в течение секунды на дисплее отображается надпись “All:” а после её общее расстояние и надпись “Save”, звучит звуковой сигнал, после чего велокомпьютер возвращается к подсчёту расстояния и скорости (главный экран).

Да, да! Вы не ошиблись (смотря на фотографию выше), за несколько дней я проехал 191км! Потому что сегодня (21.08.2012), до школы осталось 11 и дабы проводить лето решил сделать “небольшую” покатушку за город.

Кнопка S2 — при нажатии обнуляется промежуточное расстояние, на дисплее отображается сообщение “Total clear!”, звучит звуковой сигнал, после чего велокомпьютер возвращается к подсчёту расстояния и скорости (главный экран).

Кнопка S3 — при нажатии в течение секунды на дисплее отображается надпись “All:” а после её общее расстояние и звучит звуковой сигнал, после чего велокомпьютер возвращается к подсчёту расстояния и скорости (главный экран).

Настройка велокомпьютера

Чтобы велокомпьютер отображал правильное расстояние, и скорость он должен знать, какое расстояние проезжает велосипед за один оборот колеса (иначе прибор будет просто неправильно считать расстояние и скорость), это расстояние хранится в константе Coleso (у меня по умолчанию 2.08 метра). Для настройки велокомпьютера, измерьте длину колеса своего велосипеда в сантиметрах полученное значение переведите в метры и впишите его в константу Coleso , перекомпилируйте программу с новыми значениями и прошейте ею велокомпьютер.

Если кто это сделать не в состоянии, присылайте мне на e-mail длину своего колеса, сделаю прошивку под ваш велосипед.

Прошивка МК велокомпьютера

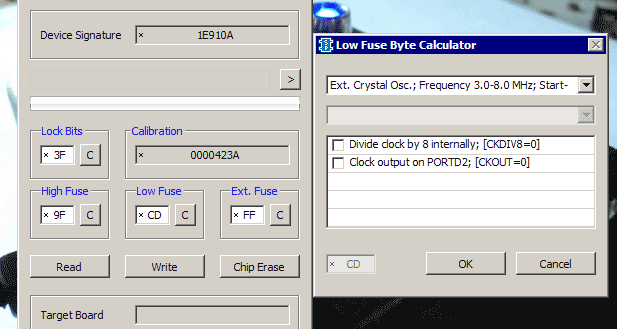

Прошивка для велокомпьютера находится в файлах к статье и называется t2313veloC.HEX, прошивку писал в среде (исходник прилагается).

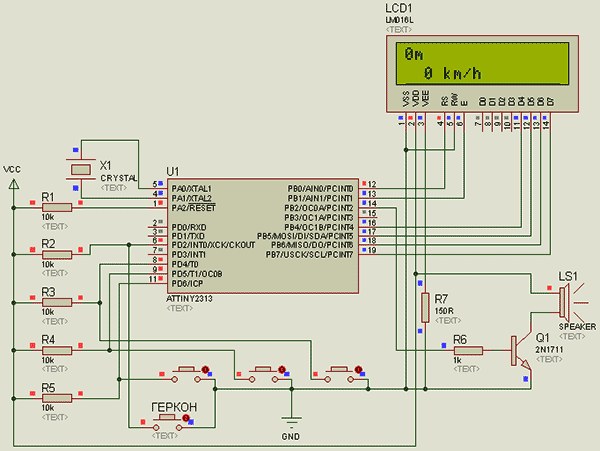

В файлах к статье есть проект данного девайса в симуляторе . Но предупреждаю, что в симуляторе прибор работает очень медленно! В протеусе разве что светодиодами мигать можно (без глюков).

Видео работы велоспидометра:

Заключение

В заключении хотелось бы сказать, что велокомпьютер вышел отличный и не дорогой, затраты составили 113400 бел/руб. Для примера: самый дешёвый китайский велокомпьютер стоит не менее 200000 бел/руб, который я видел. Да и вообще своё – это сделанное для себя, качественно и с любовью, а не китайское г…но, которое на следующий день после покупки сломается. Сборка своего велокомпьютера мне доставила удовольствие, а его эксплуатация доставляет мне ещё большее удовольствие.

И смотрите больше на дорогу чем на велокомпьютер, всяко бывает… И удачи вам на дороге и в электронике!

О том как выбрать велокомпьютер и остаться при этом довольным

Как выбрать велокомпьютер

Как выбрать велокомпьютер

Велокомпьютер – электронное устройство, которое позволяет получать информацию параметров движения при езде на велосипеде, которая отображается на дисплее. Комплектация – велокомпьютер, крепежная площадка под компьютер, геркон и магнит на спицы, различные подкладки, стяжки.

  • Краткое содержание статьи:
  • Если вам нужен компьютер для велосипеда среднего уровня и недорогой, советуем обратить внимание на велокомпьютер cateye velo 5, смотрите о нем подробнее здесь.

Нужен ли вам велокомпьютер?

Спидометр для велосипеда необходим прежде всего для измерения скорости велосипеда. Однако современные компьютеры для велосипеда обладают еще большим набором функций, о которых мы поговорим ниже. Они позволят вам тренироваться более эффективно.

Получая все исходные данные от велокомпьютера, вы сможете точно знать изменения, которые происходят в вашем теле. Благодаря этому у вас появится возможность планомерно повышать нагрузки на мышцы и контролировать процесс роста более эффективно. Это позволит вам стать лучшим быстрее. Поэтому, если вы стремитесь стать еще быстрее и сильнее, то этот гаджет вам придется купить.

Если вы просто любите кататься, если вы не стремитесь устанавливать для себя новые рекорды скорости, то думаю компьютер будет для вас лишним. Многие велосипедисты, приобретая данный аксессуар, со временем напрочь забывают про него. Бывает еще так, что неправильная его установка и эксплуатация приводят к тому, что он быстро выходит из строя. Менять на новый не возникает желания и компьютер мертвым грузом зависает на руле, не имея никакой функциональной нагрузки. Поэтому перед покупкой точно решите для себя, так ли это действительно вам необходимо.

Если вы твердо настроились приобрести данный велодевайс, то идем дальше, где я расскажу о том, как установить и как настроить ваш бортовой компьютер на велосипеде.

Установка велокомпьютера на велосипед и его предварительная настройка

Давайте разберем по пунктам, как установить велокомпьютер на ваш велосипед:

  1. Установить крепежную подставку на руль/вынос и закрепить в ней велокомпьютер;
  2. Закрепить геркон на штанине вилки с помощью стяжек;
  3. Установить магнит на спицу. Затягивать нужно крепко, чтоб при движении он не сползал. Расстояние между магнитом и герконом не должно превышать 2-3 мм.
  4. Проверить надежность крепления всех вышеуказанных составляющих, убедиться в работе велокомпьютера.

Перед эксплуатацией необходима предварительная настройка велокомпьютера. Для этого надо ввести в него такие данные, как диаметр колеса и его окружность. Окружность колеса указана в инструкции для велокомпьютера.

Окружность колеса для большей точности можно измерить и самому путем одного оборота переднего колеса и ввести данное значение в велокомпьютер. Как это сделать удобнее всего, думаю, не стоит объяснять — просто ставим велосипед «на рога» для удобства (вверх колесами) и делаем необходимый замер.

Виды велокомпьютеров и разные типы их крепления на велосипед

  1. Проводные – на спице переднего колеса устанавливается магнит, на штаны вилки крепится геркон, который связан с велокомпьютером проводом. При вращении колеса геркон реагирует на магнит, и нужная информация передается на дисплей. Расчет производится на основе специальных формул, которые внесены в велокомпьютер, и позволяет с точностью получать необходимые данные. Элементов питания для проводных велокомпьютеров хватает, как минимум, на год бесперебойной работы.

Велокомпьютер проводной

Велокомпьютер беспроводной

Проводной и беспроводной велокомпьютеБеспроводной велокомпьютер против проводного. Какой выбрать? Узнать.

Типы креплений велокомпьютера:

  1. На руле; ;
  2. Универсальное крепление – может крепится как на руле, так и на выносе, что дает возможность экономить место на руле для других велоаксессуаров.

Основные параметры велокомпьютеров

В зависимости от стоимости, велокомпьютеры могут обладать различным набором функций. Самые дешевые имеют несколько главных функций – дистанция, скорость, средняя скорость, часы, время в пути и прочее. Чем дороже велокомпьютер, тем большим количеством функций он обладает. Велокомпьютеры имеют достаточно широкий диапазон информационных функций, рассмотрим их детально:

  • Общий пробег — общее пройденное расстояние за все время эксплуатации велокомпьютера;
  • Текущая скорость (SPD) – измеряет скорость при езде на велосипеде;
  • Дистанция (DSТ) – пройденное расстояние после обнуления;
  • Часы – текущее время (формат 12ч/24ч);
  • Время движения (RT) –время движения после обнуления (время остановок не учитывается);
  • Средняя скорость (AS) – рассчитывается, как деление показателя DS на RT;
  • Максимальная скорость (MАХ) — максимальной скорость, которая была зафиксированная велокомпьютером ;
  • Общее время движения (TRT) – время движения за все время эксплуатации велокомпьютера;
  • Одометр (ODO) – суммарный пробег; — частоты вращения педалей; – измерение пульса при езде;
  • Scan — режим автоматического сканирования дисплея, который позволяет поочередно показывать основные показатели чередуя через определенный промежуток времени (обычно несколько секунд);
  • Регулятор скорости – сравнение текущей и средней скорости;
  • Термометр — температура воздуха;
  • Подсветка – актуальна в ночное время суток;
  • Сравнение средней и текущей скорости;
  • Потраченные калории за выезд;
  • Автоматический старт/стоп считывания информации;
  • Альтиметр — высота над уровнем моря;
  • Используемая передача;
  • Индикатор заряда батареи.

Расчет большинства параметров производится велокомпьютером с помощью формул за счет количества оборотов колеса и времени, за которое они совершаются.

Основные требования, которым должен соответствовать велокомпьютер

  • Большой и читабельный дисплей;
  • Хорошая влагозащищенность, что даст возможность не выйти из строя после дождя, снега;
  • Устойчивость к погодным условиям (попадание прямых солнечных лучей, низкие температуры);
  • Устойчивость к вибрациям, ударам, так как во время преодоления сложных участков велокомпьютер может быть подвержен таким влияниям;
  • Надежностью крепления всех составляющих.

Наиболее крупные мировые производители велокомпьютеров — BBB, Cateye, Sigma Sport, VDO.

В завершении хотелось бы сказать, что велокомпьютер является неотъемлемым аксессуаром любого велосипедиста будь он профессионалом или же начинающим. Дает возможность измерять различные функции при езде на велосипеде и следить за ними на протяжении определенного отрезка времени.

Велокомпьютер сигма бц 1609

  • Если вам нужен велокомпьютер с подсветкой достаточно высокого уровня и надежный вы можете присмотреться к sigma велокомпьютеру
  • Обзор держателей для велосипеда на руль, на раму или подседельный штырь – для телефонов, навигаторов, фонариков, других гаджетов, а также для бутылок, фляг и ремкоплектов.
  • Что выбрать смартфон или gps для велосипеда? Узнать.

Посмотрите видео про установку на велосипед сигма велокомпьютера. Возможно вам понравится эта модель и вы захотите купить ее себе на велосипед.

Настройка спидометра велосипеда таблица

Велокомпьютер – устройство, предназначенное для измерения скорости, пробега и дополнительных параметров при велопрогулке. Выделяют два вида механизмов – проводные и беспроводные велокомпьютеры. Они отличаются стоимостью и базовым набором функций, но предполагают одинаковый принцип установки и настройки.

Принцип работы устройства

Перед тем как перейти к инструкции по настройке велокомпьютера, необходимо знать общий принцип работы устройства.

В целом, процесс измерения достаточно прост:

  1. В области спины закрепляется специальный магнит;
  2. На вилку велосипеда устанавливается датчик. В недорогих устройствах – Геркон, а в премиум – Холла;
  3. Вращение колеса воздействует на магнит, который посылает сигнал компьютеру. Во время вращения колеса устройство высчитывает дистанцию и скорость поездки.

Велокомпьютер

Инструкция по установке

Крепежная площадка – панель, которая имеет два контакта и замок для крепежа устройства. Первый шаг – установка панели на одном из стандартных участках велосипеда:

  • Кронштейн (вынос) руля. Оптимальное место для компьютера, имеющего большие габариты и несколько кнопок для управления;
  • Центр руля – безопасное место, которое идеально подойдет для компактного устройства;
  • Край грипсов – позволяет расположить велокомпьютер близко к рукам, что облегчает управление механизмом.

Для того чтобы надежно закрепить площадку в области руля, можно использовать одноразовые жгутики, которые требуют крепкого затягивания. Это связано с тем, что при съеме устройства основная нагрузка приходится на площадку. Для обеспечения сильной фиксации применяется подложка резинового типа. Такой элемент позволит избежать скольжения по поверхности руля.

Набор для установки

Монтаж датчика и сенсора

Установка датчика и магнита – сложный процесс, погрешности в котором недопустимы. Приемлемая дистанция между компонентами системы и осью колеса – 10 сантиметров. Это позволит снизить погрешность в измерениях, вызванных воздействием центробежной силы на магнит.

Геркон (датчик) монтируется на амортизационную вилку при помощи жгутиков или металлических хомутков. Перпендикулярное расположение Геркона к оси магнита – самое оптимальное решение для установки датчика.

После монтажа сенсорной части на спице необходимо закрепить магнит. Измеряем точное расстояние от датчика до магнита. Оно не должно превышать 2 мм, иначе погрешность показателей будет большой. Магнит затягиваем так, чтобы вибрации колеса не смещали его.

Если владелец велосипеда решил закрепить устройство на заднее колесо, то основной акцент делается на длине жгутиков. Необходимо подобрать длину так, чтобы контакт между элементами не был потерян из-за вибрации колеса.

Преимущество крепежа датчика и магнита спереди – простота монтажа и снижение рисков того, что провода порвутся при перекручивании руля. Если компьютер беспроводной, то устанавливая его на переднее колесо, владелец значительно экономит заряд элемента питания.

Следующий шаг – размещение провода таким образом, чтобы конструкция выглядела эстетично. Важно правильно определить длину. Это позволит избежать возможных проблем: задевание других конструкций, создание помех во время перемещения и т.д.

Длина провода определяется следующим образом: ведем провод к велокомпьютеру, не перегружая вилку, с запасом 10-20 сантиметров. Крепим контакты и убираем остаток. Установка осуществляется одним из двух методов:

  • По колонке руля. Провод закрепляется на специальных жгутиках. Снизу рамы остается напуск;
  • По тормозному тросику. Имеет смысл немного спустить тросик. Не рекомендуется обматывать тормозной тросик проводом. Такое действие не только испортит вид, но и сделает демонтаж конструкции сложным.

Способ, как устанавливать велокомпьютер беспроводного типа, проще. Если датчик и магнит помещены в один корпус, то для начала работы достаточно проложить провод между ними.

Расшифровка показателей для настройки

Чтобы было проще для будущей настройки устройства, стоит обратить внимание на расшифровку следующих показателей:

  1. Speed/SPD – скорость на момент поездки. Обычно измеряется в милях/километрах в час;
  2. AVG/AVS – показатель средней скорости (0-ая скорость в учет не идет);
  3. TM/Time – длительность всего пути;
  4. DST – дистанция пути, которую прошел велосипедист с момента последнего сброса;
  5. ODO – пробег. Для сброса показателя используется специальная кнопка RESET;
  6. Scan – демонстрация показателей. При выборе функции каждый параметр по очереди будет появляться на экране велокомпьютера.

Настройка велокомпьютера

Первое, с чего должна начинаться настройка велокомпьютера – определение размеров (окружности) колеса. Это значение напрямую влияет на корректность измерений и расчетов устройства.

Существует два способа вычислить окружность колеса:

  1. Классический. Для измерения используется нитка, обернутая вокруг колеса. Метод предполагает небольшие погрешности, потому что во время движения камера сжимается под действием давления.
  2. Полная нагрузка колеса. Для этого рисуется две точки. Одна на покрышке, другая – на дороге. Владелец проезжает один оборот, после чего измеряется расстояние между точками.

Нагрузка колеса

Для упрощения настройки ниже представлена таблица соотношения маркировки и длины окружности:

Маркировка 16”х1,5” 16”х2.0” 6”x1.95” 20”x1-1/4” 26”x1.0” 24”x1.9” 26”x1.5” 26”x1,75
Длина окружности в мм 1206 1253 1257 1618 1913 1916 1953 2035
Маркировка 26”x2.0” 700cx20мм 26”x2.25” 700c x 23 26”x2.3” 27”x1-1/8 700c x 32мм 27”x1-1/4”
Длина окружности 2074 2074 2115 2105 2135 2155 2155 2161

Для того чтобы компьютер точно показывал результаты, рекомендуется использовать следующую формулу:

L1 – скорректированная длина;

L0 – заданный размер окружности колеса;

S0 – расстояние, показанное на велокомпьютере, которое проехал пользователь;

S1 – дистанция, измеренная владельцем самостоятельно. Например, круг стадиона или прямая трасса.

Имеется круг, равный 300 метров. Пользователь проезжает дистанцию с включенным устройством. Велокомпьютер выдал пройденное расстояние, равное 305 метров. Подставляем параметры в формулу и получаем скорректированное значение.

  • Как выбрать велокомпьютер? Какой лучше купить? Обзор актуальных моделей на сегодня.
  • Как выбрать антенну для дачи: изучаем параметры и какая модель лучше?
  • Как стирать кроссовки в стиральной машине автомат? Можно ли это вообще делать?

Основные функции велокомпьютера после настройки

В базовый набор велокомпьютера входят 7 основных функций:

  • Текущая скорость поездки;
  • Средняя скорость (возможность отсутствует в бюджетных устройствах);
  • Максимальная скорость за время прогулки;
  • Пройденное расстояние;
  • Пройденная дистанция с момента, когда был установлен компьютер (одометр);
  • Общее время поездки;
  • Часы.

Важно обратить внимание на то, чтобы параметры одометра пользователь мог настраивать вручную. Это позволит избежать неприятных ситуаций, когда после замены элемента питания сбивается километраж.

Помимо стандартных функций, в продвинутых моделях имеются дополнительные возможности:

  • Число сожженных калорий – показатель рассчитывается на основе данных о средней скорости, пройденного расстояния и частоты пульса;
  • Пульс – полезная функция для людей, которым запрещено перегружать сердце.

Настройка дополнительных функций

Помимо стандартного набора функций, многие модели имеют ряд дополнительных возможностей:

  • Часы – настраиваются в соответствии с количеством кнопок, имеющихся на устройстве;
  • Счетчик калорий – необходимо ввести данные о собственном весе.

При настройке необходимо изучить единицы измерения. Из-за того что параметры окружности в большинстве устройствах задаются в миллиметрах, значения веса вбиваются в фунтах.

Возможные проблемы

Иногда у велокомпьютеров случаются сбои. Их достаточно легко диагностировать и исправить. Распространено два вида проблем:

  1. Устройство не включаются;
  2. Недостоверные данные о скорости.

В первом случае проблема кроется в батарейках. Их заряд истощается достаточно быстро, из-за чего требуется частная замена. Во многих бюджетных моделях после истощения элемента питания параметры сбиваются на базовые значения.

Вторая проблема говорит о том, что магнит и датчик установлены неправильно. Во время поездки возникают вибрации в колесах, из-за чего магнит двигается. Это мешает сенсору считать точные данные.

Для решения проблемы достаточно приподнять колесо и проследить за велокомпьютером, проводя магнит около сенсора. Если датчик считывает информацию через раз, то магнит необходимо поправить.

Если проблема возникает во время поездки, а в статичном состоянии все в порядке, то проблема кроется в проводе. Его нужно изучить и в случае обнаружения проблемы починить или заменить.

Видео-установка и настройка велокомпьютера

Видео-инструкция с подробным разбором процесса установки и настройки китайского велокомпьютера:

Велокомпьютер – удобный гаджет, который будет полезен всем любителям велосипедного спорта. Устройство позволяет полностью контролировать процесс поездки, показывая результаты, которые достиг владелец. Это позволит делать выводы и корректировать программу велопрогулок для повышения эффективности занятий.

Недавно благодаря хорошему знакомому приобрел велокомпьютер:

Велокомпьютер

Теперь же его нужно как-то установить и настроить… Начал рыть в интернете, запросы типа «как установить велокомпьютер» и «как настроить велокомпьютер» привели к веселым мануалам. Решил собрать себе некую инструкцию из них. Хотя в комплекте есть вполне нормальная инструкция на вполне понятном английском языке.

Народ пишет, что любой гопник сможет установить и много мозгов не надо:

Для начала определимся с местом установки компьютера. Первым же делом в глаза бросается вынос — стоит посредине, словно создан для того, чтобы на него влепили компьютер. Но это, надо сказать, не самая удачная идея. У стандартного велокомпа куча разных дополнительных функций которые тоже хочется наблюдать, но для этого нужно переключать режимы, а нажимать кнопочку на велокомпе который стоит посреди руля совершенно неудобно, особенно на ухабистой местности. Поэтому крепим велокомп прям вплотную к грипсе (рукоятке). У меня он встал в аккурат под триггерную манетку. Ничуть не мешает и можно жать кнопочки не отпуская руля.
Сразу же решается проблема защиты провода — он тупо приматывается изолентой к тросику тормоза идущего от грипсы к переднему колесу.

Тоже думал ставить его на вынос руля, но видите не очень хорошая идея…

Кстати, для общего случая есть вот такое видео:

Довольно-таки понятное. Так как мой велокомпьютер популярный среди велолюбителей я нашел и перевод инструкции для него, вполне вроде нормальный

Установка и настройка велокомпьютера на электровелосипеде E-Trail.

1. Обозначения, отображаемые на дисплее велокомпьютера:

ODO – значение суммарного пробега электро велосипеда, отсчитываемые с момента включения велокомпьютера при первой поездке на электровелосипеде (0 км) и до достижения величины 99999 км);

DST – расстояние, пройденное на электровелосипеде с предыдущего обнуления (данное показание можете обнулить в любое время) (в диапазоне 0 — 9999 км);

MXS – максимальной скорость, зафиксированная велокомпьютером за время текущей поездки на электровелосипеде;

AVS– значение средней скорости, зафиксированная велокомпьютером во время текущей поездки на электровелосипеде;

TM – длительность текущей поездки по времени на электровелосипеде (время остановок не учитывается, т.е. показывается только чистое время нахождения электровелосипеда в пути);

CLK – показатель текущего времени в часах, минутах, секундах (12ч./24ч.);

Scan – режим сканирования параметров велокомпьютера и их отображения на экране дисплея, при этом воспроизводятся следующие измеряемые параметры: DST, MXS, AVS и TM (параметры отображаются поочередно, продолжительность показа каждого 4 сек.)
«+” «-” COMPARATOR – параметр, отражающий отклонение текущей скорости электровелосипеда (снижение или повышение) относительно средней скорости во время поездки;

Freeze Frame Memory – фиксация измеряемых параметров велокомпьютера в данный момент времени;

Temperature – наружная температура (от -10С до +70С)

2. Определение размера колеса и установка его значения на дисплее велокомпьютера:

Перед запуском велокомпьютера необходимо обнулить его предыдущие параметры. Для обнуления показаний велокомпьютера необходимо вынуть из гнезда на короткое время плоскую аккумуляторную батарейку, расположенную под крышкой с обратной стороны от дисплея и вставить ее обратно в гнездо.

На экране дисплея появятся цифры «2060», первая правая цифра будет мигать. Указанные цифры отображают длину окружности велосипедной покрышки. Для правильных последующих измерений параметров движения электровелосипеда, необходимо установить длину окружности колеса Вашего электровелосипеда. Сделать это можно следующими основными способами:

— выбрать из таблицы;

Размер шины Длина
окружн.
700с x 38mm 2180
700с x 35mm 2168
700с x 32mm 2155
700с x 30mm 2145
700с x 28mm 2136
700с x 25mm 2124
700с x 23mm 2105
700с x 20mm 2074
700с камерная 2130
26″ x 1.75″ 2035
26″ x 1.25″ 1953
24″ x 1.9″ 1916
650c x 23mm 1990
16″ x 2.0″ 1253
16″ x 1.5″ 1206
650c x 20mm 1945
16″ x 1.95″ 1257
27″ x 1-1/4″ 2161
27″ x 1-1/8″ 2155
26″ x 2.3″ 2135
26″ x 2.25″ 2115
26″ x 2.1″ 2095
26″ x 2.0″ 2074
26″ x 1.9″ 2055
26″ x 1.5″ 1985
26″ x 1.0″ 1913
20″ x 1-1/4″ 1618

— непосредственно измерить длину окружности колеса;

Таблица размеров колеса и длины окружности приблизительная такая, как указана выше.

Для выбора длины окружности с помощью таблицы, необходимо найти на покрышке колеса ее диаметр, например «26х1,25». В таблице находим напротив данного диаметра соответствующую ему длину окружности — 1953мм и вводим ее в велокомпьютер. Для ввода цифр нажимаем последовательно правую кнопку и устанавливаем нужное значение правой цифры в длине окружности (в нашем случае «3»). Затем кратковременно нажимаем левую кнопку. При этом начинает мигать вторая цифра справой стороны. Точно также правой кнопкой выставляем вторую цифру (в нашем случае «5») и аналогичным образом выставляем две оставшиеся цифры «9» и «1».

Второй более точный способ измерения длины окружности колеса:

Наносим белым мелком тонкую, но жирную поперечную линию на шине (шины должны быть предварительно накачены до нормального рабочего давления). Далее нужно сесть на электровелосипед и медленно проехать по прямой расстояние более одного оборота колеса, с тем чтобы на асфальте или иной твердой поверхности отпечатался первый и второй след от мелка на покрышке (данную операцию лучше проводить с помощником, придерживающего Вас при движении). Далее необходимо измерить рулеткой расстояние между двумя рисками в мм на асфальте и ввести цифры в велокомпьютер, указанным выше способом.

3. Выбор измеряемых параметров на дисплее велокомпьютера.

Нажмите ЛЕВУЮ кнопку на дисплее велокомпьютера чтобы выбрать значение нужного параметра, затем ПРАВУЮ чтобы сохранить значение (от 0 мм до 9999 мм). Нажмите ПРАВУЮ кнопку, чтобы включить режим КМ/Ч.

Установка КМ/Ч и М/Ч
Нажмите правую кнопку, чтобы выбрать КМ/Ч или М/Ч. Нажмите ЛЕВУЮ кнопку, чтобы зайти в режим готовности. Нажмите ЛЕВУЮ кнопку для отмены и перехода в режим ЧАСОВ.

CLK mode – Режим часов
В режиме часов нажмите и удерживайте ЛЕВУЮ кнопку в течение 3х секунд для выбора 12h/24h. Еще раз кратковременно нажмите на ЛЕВУЮ кнопку для выбора режима 12h или 24h.
Нажмите ПРАВУЮ кнопку для перехода в режим УСТАНОВКИ ВРЕМЕНИ, когда индикатор кол-ва часов начнет мигать, нажмите ЛЕВУЮ кнопку для изменения значения часов.
Для продолжения нажмите ПРАВУЮ кнопку, чтобы перейти к установке минут, индикатор минут начнет мигать, используйте ЛЕВУЮ кнопку для изменения значения минут.
Затем нажать ПРАВУЮ кнопку для перехода в режим СПИДОМЕТРА.

Как установить и настроить велокомпьютер

Установка Последнего значения Одометра
В режиме ODO нажать и удерживать ЛЕВУЮ кнопку в течение 2-х секунд для установки значения ODO, начальное значение будет 0000.0.
Когда одна из цифр начнет мигать, нажать ПРАВУЮ кнопку для изменения значения, затем ЛЕВУЮ для сохранения и перехода к следующему разряду цифр.
(После замены аккумулятора последнее значение параметра может быть введено в соответствии со значением, которое было, до замены аккумулятора).

Сброс параметра ODO
Нажать одновременно ПРАВУЮ и ЛЕВУЮ кнопки и держать их нажатыми в течение 3 секунд для обнуления параметров ODO.
При этом произойдет сброс значения размера колеса и дальности пробега. Показания времени останутся без изменений

SPD – показания текущей скорости (аналогично показаниям спидометра в автомобиле)
Текущая скорость постоянно отображается на экране. Максимально-возможное значение 99,9 км/час, точность + / – 0,1 км/час.

«+” «-” показания отклонения скорости от средней SPEED COMPARATOR
На протяжении поездки на экране появляется индикатор «+» или «-», что означает, что текущая скорость становится больше или меньше среднего значения скорости за время поездки.

Одометр ODO – величина общего пробега велосипеда
В режиме ODO полное расстояние отображается на экране (значение от 0.001 до 99999 км)
Нажмите ЛЕВУЮ кнопку для перехода в режим DST ( Дистанция, расстояние, пройденное за текущую поездку).

DST (Дистанция, которую проехал электровелосипед за время текущей поездки)
В режиме DST расстояние, пройденное за текущую поездку, отображается в нижней строке (значение от 0 до 9999 км).
Для очистки значений текущей поездки нажмите и удерживайте ЛЕВУЮ кнопку в течение 5 секунд. При этом все параметры текущей поездки — DST (Дистанция, которую проехал электровелосипед за время текущей поездки), MXS (Максимальное значение скорости, зафиксированное за время текущей поездки), AVS (Среднее значение скорости, зафиксированное за время текущей поездки), TM (Суммарное значение по времени продолжительности текущей поездки) – будут сброшены в 0.
Нажмите ЛЕВУЮ кнопку для перехода в режим MXS (Максимальная зафиксированная скорость за текущую поездку).

MXS (Максимальная скорость, зафиксированная за текущую поездку)
Отображается максимальная скорость за текущую поездку.
Для сброса удерживайте в этом режиме ЛЕВУЮ кнопку в течение 5 секунд (также сбросятся DST, MXS, AVS, TM )
Для перехода в AVS (Средняя скорость за текущую поездку) нажать ЛЕВУЮ кнопку.

AVS (Средняя скорость за текущую поездку)
Отображение средней скорости движения за поездку
Для сброса удерживайте в этом режиме ЛЕВУЮ кнопку 5 секунд (также сбросятся DST, MXS, AVS, TM )
Для перехода в TM (Длительность текущей поездки) нажать ЛЕВУЮ кнопку.

TM – Длительность текущей поездки по времени
TM – Длительность текущей поездки во времени (время остановок не учитывается, т.е. учитывается только время движения). Величина параметра от 0:00:00 до 9:59:59.
Для обнуления параметра нажмите и удерживайте в данном режиме ЛЕВУЮ кнопку 5 секунд (также произойдет обнуление параметров DST, MXS, AVS, TM )
Для перехода в следующий режим нажмите ЛЕВУЮ кнопку.

SKAN
Режим сканирования параметров велокомпьютера и их отображения на экране дисплея, при этом воспроизводятся следующие измеряемые параметры: DST, MXS, AVS и TM (параметры отображаются поочередно, продолжительность показа каждого 4 сек)

В целях перехода в РЕЖИМ ЧАСОВ следует нажать ПРАВУЮ кнопку.

Sleep Mode – Спящий режим
При отсутствии сигнала от датчика велокомпьютера в течение 5 минут, дисплей переходит в спящий режим, на экране показываются только часы.

Freeze Frame Memory – фиксация показаний велокомпьютера в данный момент времени и
Для фиксации показаний велокомпьютера в определенное фиксированное время, необходимо нажать ЛЕВУЮ кнопку и все показания зафиксируются. На дисплее появится мигающее значение TM (Длительность текущей поездки). С помощью ПРАВОЙ кнопки можно переходить к другим зафиксированным параметрам.
Для выхода из указанного режима — нажать ЛЕВУЮ кнопку.

Назначение кнопок велокомпьютера
ПРАВАЯ кнопка применяется при переключении режимов ODO, DST, MXS, AVS, TM, SCAN (DST, MXS, AVS, TM и CLOCK).
ЛЕВАЯ кнопка применяется только для переключения зафиксированных показаний велокомпьютера ( Freeze Frame Memory )

Для управления часами даже есть видюшка (о великий ЮТУБ), спасибо Алексею за ссылку 🙂

Есть еще несколько моментов, связанных с точностью таблиц длинны окружности колес:

Во-первых. Бывает так, что размера Вашей покрышки просто нет в прилагаемой таблице.

Во-вторых. При одном и том же размере, написанном на покрышке, длинна окружности может быть разная. Это обусловлено тем, что разные производители по-разному учитывают ширину и, соответственно, высоту покрышки. Еще это зависит от типа покрыши и рисунка протектора – т.е. у сликовых и зубастых покрышек высота резины разная, хоотя ширина может быть одна и та же.

В-третьих. Сравните эти несколько таблиц из интернета:

Настройка спидометра велосипеда таблица

Настройка спидометра велосипеда таблицаТаблица длины окружности колеса в зависимости от его размера

Не во всех из них для одних и тех же размеров покрышек значения длинны окружности совпадают.

Например, размер 23-622 (700х23С) имеет длину окружности: 2096 и 2133.

В-четвертых. Ну, китайцы, есть китайцы. Как они пишут инструкции, откуда берут таблицы остается только на их совести и Вашей вере в их честность и порядочность.

Поэтому, как относится к данным из этих таблиц — личное дело каждого. Насколько важна ему точность показаний прибора.

Именно из-за всех этих нюансов, для измерения длины окружности колеса именно Вашего велосипеда, лично я рекомендую пользоваться вторым способом из статьи «Как определить длину окружности колеса».

Для особо ленивых, приведем его коротко здесь:

Для точного измерения длины окружности колеса вашего велосипеда нужен второй человек. Он будет помогать. Хозяин накачивает нужное колесо (переднее или заднее, а лучше всего оба) до обычного давления, на котором чаще всего катается и садится на велосипед. Если давление в колесе ниже или выше, то и размер длины окружности будет различаться.

При сидячем велосипедисте измерения будут более точными, так как учитывается сжатие покрышки при реальной поездке. Ваш помошник будет ставить метки на асфальте.

Далее действуйте по следующему алгоритму:

  1. В месте соприкосновения колеса с дорогой мелом рисуем тонкую линию на боку покрышки и дороге. Они, естественно, должны совпадать. Еще ее можно делать прямо напротив нипеля на колесе – как естественной метке.
  2. Сидя на велосипеде, проезжаем на нем по прямой так, чтобы колесо сделало один полный оборот.
  3. Там где линия на колесе снова коснулась земли, ставим вторую метку.
  4. Измеряем расстояние между двумя метками – это и есть длина окружности колеса.
  5. Для повышения точности расчетов можно сделать 2-3 замера и взять среднее или проехать не один, а три оборота колеса и разделить полученное расстояние на 3.

Измерение длины окружности колеса

Полученное значение (в миллиметрах) вводите в компьютер. Обычно оно при настройке всегда вводится первым. Затем вносите согласно инструкции все остальные параметры и можете ехать.

В заключении хочется сказать: не комплексуйте по поводу точности расчетов компьютером проходимого расстояния.

Точность расчетов велокомпьютера зависит от:

  • типа покрышки – это слики или зимние зубастые с высокими шипами
  • типа дорожного покрытия — на асфальте всегда точнее, чем по мягкому грунту,
  • реального давления в шине во время поездки,
  • температуры воздуха,
  • веса велосипедиста и перевозимого им груза,
  • точности срабатывания геркона и т.д.

И еще. Как упоминалось в статье об установке велокомпьютера, расстояние на заднем колесе считается более точно, чем на переднем.

Лично я считаю, что погрешность в несколько процентов для обычного велотуриста не критична.

Возможные сбои в работе велокомпьютера и причины их появления

Если прибор начал сбоить, например, скорость на ровном месте начинает резко скакать, проверьте:

  • Установку геркона и магнита на спице. Особенно расстояние между ними и положение магнита относительно геркона. Он может сдвинуться и геркон просто не будет считать обороты колеса.
  • Батарейки. Если они разрядились, прибор начинает сильно подвирать.
  • Надежность закрепления контактов провода на платформе и у геркона.

Очень часто эти методы решает все проблемы.

Если они не помогают, скорее всего, проблемы в плате или дисплее и лучше всего просто сменить прибор на новый.

Удачных Вам покатушек.

Разновидности спидометров для велосипеда

Различают две основных разновидности приспособлений для измерения скорости велосипеда: механические и электронные (проводные и беспроводные). Первые наименее функциональны, в основном показывают только скорость движения и пробег. Вторые представляют собой миникомпьютеры с возможностью отображения на жидкокристаллическом дисплее самых различных показаний (от текущего времени до максимальной скорости движения за период поездки). Выбор того или иного устройства зависит как от личных предпочтений, так и от финансовых возможностей.

Конструкция, достоинства и недостатки механического велосипедного спидометра

Механический спидометр на велосипеде старого советского образца представлял собой ролик, плотно прилегающий к шине переднего колеса и соединенный тросиком с указателем скорости. Небольшая «восьмерка» или налипшая грязь приводили к тому, что показания становились недостоверными или вообще способствовали выходу прибора из строя.

Конструкция современных механических спидометров достаточно проста и надежна. Такое приспособление состоит всего из трех частей:

  • привода;
  • троса;
  • стрелочного прибора.

К несомненным достоинствам таких измерителей скорости относятся:

  • отсутствие элементов питания;
  • независимость показаний от влияния электромагнитных полей.

Основные недостатки механического спидометра для велосипеда:

  • Изделие не универсально и предназначено для установки только на велосипед с определенным размером переднего колеса. Поэтому перед приобретением необходимо обязательно внимательно ознакомиться с инструкцией по эксплуатации.
  • Такие спидометры можно устанавливать не на все модели велосипедов.
  • Для надежной и долгосрочной работы устройства тросик необходимо периодически смазывать.

Установка механического спидометра

Как установить спидометр на велосипед? Алгоритм установки:

  • Ослабляем гайки крепления переднего колеса и снимаем его.
  • Полностью откручиваем правую крепежную гайку.
  • Крепим привод спидометра на ось так, чтобы его внутренняя металлическая втулка вращалась вместе с колесом.
  • Устанавливаем колесо на место (адаптер для подключения тросика на приводе должен быть направлен вверх).
  • С помощью кронштейна крепим стрелочный прибор на руле.
  • Соединяем привод спидометра и указатель скорости с помощью троса (он входит в комплект поставки).
  • Делаем несколько оборотов колеса.
  • Закрепляем тросик с помощью пластиковых хомутов на передней вилке и руле.

Важно! Значительные изгибы тросика недопустимы.

Плюсы и минусы электронных устройств

Наиболее популярными в настоящее время являются электронные велосипедные измерители скорости. Удобное цифровое табло показывает не только скорость (текущую, среднюю за поездку и максимальную), но и время, а также пробег (дневной и общий). В комплект поставки входят:

  • сам цифровой прибор;
  • панель крепления;
  • считывающий датчик;
  • магнит;
  • соединительный провод;
  • элементы для установки и крепления.

Главное достоинство таких приспособлений: они универсальны и их легко адаптировать к любым разновидностям велосипедов независимо от размеров переднего колеса. Недостатком, хотя и незначительным, является необходимость периодической замены элемента питания.

Установка электронного спидометра

Как поставить спидометр на велосипед? Установить электронное приспособление гораздо проще, чем механическое:

  • На передней вилке фиксируем считывающий элемент.
  • Напротив него на спицу устанавливаем маленький магнит, так чтобы при вращении колеса зазор между ним и датчиком составлял рекомендованное производителем расстояние (обычно от 3 до 10 мм).
  • Панель крепления цифрового прибора устанавливаем на руле в наиболее удобном для обзора месте.
  • Провод, соединяющий датчик и указатель скорости, закрепляем хомутами так, чтобы он не мешал движению, тормозным колодкам и повороту руля.
  • Устанавливаем цифровой прибор на крепежную платформу и приступаем к настройке.

Настройка велосипедного электронного цифрового спидометра

Как настроить спидометр на велосипеде? Довольно просто, если подойти к этому процессу с должной аккуратностью. Прежде всего, извлекаем элемент питания (если он установлен производителем). Это делаем для того, чтобы вернуть все заводские настройки в исходное положение.

Затем измеряем длину окружности переднего колеса. Сделать это можно двумя способами:

  • Переворачиваем велосипед колесами вверх. Прикладываем гибкую рулетку вокруг шины. Записываем или запоминаем полученные измерения (обязательно в миллиметрах).
  • Устанавливаем велосипед в вертикальное положение. Длинной линейкой измеряем диаметр переднего колеса (D). По формуле (всем хорошо знакомой со школьной скамьи) L=πD вычисляем длину окружности.

С помощью кнопок, установленных на корпусе прибора, вводим полученное значение. Теперь показания скорости будут точно соответствовать конкретному велосипеду. Небольшой погрешностью (которая появляется в результате продавливания шины под весом велосипедиста) можно пренебречь.

Далее, используя кнопку переключения режимов работы, устанавливаем точное время и пробег велосипеда (если он известен). После каждой поездки с помощью такого спидометра на велосипеде можно узнать: время начала и конца поездки, пробег, среднюю и максимальную скорости движения. Перед следующей поездкой показания обнуляем.

Беспроводной велоспидометр

Беспроводной спидометр на велосипеде (иногда их еще называют велокомпьютерами) отличается от обычного электронного приспособления тем, что нет необходимости соединять считывающий датчик с основным прибором проводами. Показания передаются с помощью радиосигнала.

За счет этого значительно упрощается установка устройства. Достаточно только закрепить:

  • датчик на вилке переднего колеса;
  • магнит на спице;
  • сам прибор (в зависимости от размеров и конструкции) на руле или запястье.

Питающие элементы устанавливают и в датчик, и в основной прибор. Стоимость таких приспособлений дороже (в сравнении с цифровыми проводными моделями).

Как скрутить пробег на механическом одометре. Корректировка и подмотка показаний крутилкой спидометра: как скрутить или смотать своими руками

В инструкции будет рассказано, как сделать цифровой спидометр для своего велосипеда. Да, это то же самое, что мы используем в автомобилях и мотоциклах, но он будет очень дешевым.

У собранного своими руками электронного спидометра будет три режима:

  • Спидометр (определение скорости) и одометр (пройденная дистанция)
  • Задача 1 – проехать 32 км (20 миль)
  • Задача 2 – достичь скорости 30 км\ч

Спидометр собран на Ардуино, так что нет предела вашему воображению.

Виды спидометров для велосипеда, конструкция, плюсы и минусы

  • Беспроводной.
  • Электронный.
  • Механический.

Каждый имеет свои преимущества и недостатки.

Механический спидометр

Механические спидометры уже давно не пользуются былой популярностью. Им на смену пришли электронные велокомпьютеры. Тем не менее некоторым велосипедистам нравятся винтажные модели.

Сначала детально рассмотрим конструкцию.

Устройство состоит из таких конструктивных элементов:

  • корпус;
  • тросик;
  • приводное колесико.

Чаще всего такие устройства устанавливают на шоссейные велосипеды. Устанавливать приборы на горные велосипеды не рекомендуется, потому что при попадании грязи, пыли или песка устройство быстро выходит из строя.

Главное — правильно установить механический спидометр. Покрышка должна контактировать с приводным колесиком. Для этого необходимо правильно его установить. Должен быть чистый контакт. При этом нельзя придавливать приводное колесико к резине. Вследствие чего может уменьшаться скорость движения.

Трос необходимо правильно натянуть. При этом нельзя закручивать трос.

К недостаткам относятся:

  • Если на велосипеде установлены деформированные колёса, тогда устройство работать не будет.
  • Нельзя сохранять информацию.
  • Неправильная установка прибора приводит к постоянному притормаживанию.
  • Нельзя пользоваться на проселочных дорогах. Потому что при попадании грязи устройство выйдет из строя.
  • Прибор нужно периодически смазывать.

К преимуществам относятся:

  • Надежность и доступность.
  • Стоимость.
  • Работает без батареек.

Электронная модель

Электронный спидометр — это специальный измерительный прибор.

Он предназначен для разных целей:

  • текущее время;
  • время в пути;
  • пробег;
  • скорость;
  • максимальная и средняя скорость;
  • давление и т. д.

Рассмотрим конструкцию. Электронный спидометр состоит из таких основных компонентов:

  1. Основной блок. Это специальный прибор. Как правило, он устанавливается на руль. Батарейки используются в качестве источника питания.
  2. Способы соединения. Обязательным условием является регулярная замена аккумулятора.
  3. Датчик каденса. Магнит устанавливается на шатун. А на раму монтируется датчик скорости.
  4. Датчик колеса. Этот датчик устанавливается на вилку.

Велокомпьютеры делятся на базовые и продвинутые модели. Они отличаются между собой по количеству функций.

К преимуществам относятся:

  • Демократичная стоимость.
  • Отлично подходят для новичков.

К недостаткам относятся:

  • Небольшое количество функций.
  • Провода подвержены износу.
  • Такое устройство работает только в закрепленном положении.

Принцип работы устройство весьма прост. Прибор подсчитывает сигналы от разных датчиков за определенный промежуток времени.

Рассмотрим подробнее самые популярные функции электронного спидометра:

  1. Только самые дорогие модели оснащены такой опцией. Такая функция позволяет быстро определять местоположение.
  2. Пульсометр. В комплект поставки входит специальный датчик, который измеряет пульс. Такая функция поможет предотвратить перетренированность.
  3. Альтиметр. Такая функция будет актуальна при горных походах.
  4. Каденс. Каденс позволяет определять уровень нагрузки.
  5. Два велосипеда. Можно пользоваться прибором на двух велосипедах.
  6. Термометр. На экране отображается уровень влажности и температура.
  7. Секундомер.
  8. Часы.
  9. Одометр. На экране устройства отображается общий километраж.
  10. Максимальная скорость.
  11. Средняя скорость.
  12. Текущая скорость.

Беспроводной велокомпьютер

Беспроводной велокомпьютер — это современная система контроля. Главным отличием беспроводного велокомпьютера от проводного является способ соединения. Сигнал передается через специальный радиоканал. Батарейки используются в качестве элементов питания.

Беспроводные велокомпьютеры пользуются большой популярностью среди экстремалов и путешественников.

Рассмотрим самые популярные функции:

  1. Скорость (максимальная, средняя и текущая).
  2. Часы и секундомер.
  3. Влагозащита.
  4. Синхронизация с ПК.
  5. Альтиметр и каденс.
  6. Подсветка.
  7. Пульсометр.
  8. Расчёт времени круга.

К преимуществам относятся:

  • Высокие показатели прочности. Используется надежное крепление, поэтому повредить устройство достаточно сложно.
  • Информация сохраняется в памяти.
  • Устройство подходит как для новичков, так и профессиональных спортсменов.
  • Большое количество функций.
  • Устройство не нужно смазывать.
  • При необходимости устройство можно снять с крепления.
  • Передача информации осуществляется без проводов.

К недостаткам относятся:

  • Некоторые модели не имеют подсветку.
  • Только в дорогих моделях есть GPS.
  • Высокая стоимость.
  • Регулярно нужно менять батарейки.
  • Богатый комплект поставки включает в себя всё необходимое.
  • К каждому датчику нужно устанавливать элементы питания.

Как скрутить или подмотать спидометр?

Одна из главных процедур, регулярно требуемая для любой марки автомобиля техническое обслуживание. Оно, предназначено для проверки общего состояния ТС. Одним из важнейших показателей, которое выявляет ТО, является пробег. За подсчет пройденного километража отвечает специальный механизм, который специалисты называют «одометром». Он расположен на панели приборов. Среди автолюбителей есть те, которым необходимо срочно и без последствий, скорректировать эти цифры. Для чего это требуется? Что представляет собой прибор, который корректирует цифры отображаемые на спидометре или, так называемая «крутилка»?

Как эффективно, а главное быстро и незаметно меняются значения спидометра? Что движет теми автолюбителями, которые изменяют показания автомобиля?

Чтобы понять и эффективно проанализировать механизм работы спидометрной крутилки, нужно понять, кому нужно скручивать или накручивать данные о пробеге, которые отражаются на одометре. Во-первых, при меньшем пробеге, машина выглядит более «новой» в глазах потенциального покупателя. Но, бывают и обратные ситуации, требующие накрутки прибора. Итак, зачем выполняется эта процедура:

  • Если от водителя требуется регулярный отчет по расходу горючего. Так, некоторые водители, целенаправленно «увеличивают» пройденный километраж при помощи специального намотчика, для того чтобы получить большую компенсацию за бензин от фирмы, на которую он трудится.
  • Иногда, старые транспортные средства, грешат тем, что «съедают» значительно больший объем горючего, чем отражается на приборах. При таком случае, если не увеличивать ручным методом значения «одометра», наемный водитель уйдет за большой минус.
  • Понадобилась калибровка. Иногда бывает так, что при ремонте либо смене приборной панели, водитель принимает решение об использовании накрутки или подмотки спидометра, чтобы возвратить цифры, которые соответствуют тем, которые были до выполнения ремонтных работ.
  • Показания могут быть перенастроены, если менялись диски. Известно, что отдельные автовладельцы, устанавливают колеса на авто с «неродным» размером. Так, одометр может забарахлить, считая километраж неправильно. Для этого, требуется ручная корректировка измерительного прибора.

Давайте разберемся, какими бывают спидометры

Чтобы максимально правильно изменить значения спидометра, необходимо хоть немного разбираться в их типах и методах функционирования. На сегодня, известны несколько разновидностей:

Механический спидометр. Представляет собой достаточно старый механизм, осуществляющий передачу данных о пробеге (количестве оборотов) на КПП, задействуя тросик, идущий на одометр. Далее, устройство рассчитывает километраж, который проехала машина. В таких устройствах, специальный прибор редуктор, настроенный на преобразующий коэффициент. количество пройденного пути вычисляется исходя из количества оборотов. Специализированные механизмы, контролируют движение выходного шкива. Затем, на измерителе пройденного пути, появляются цифры (показатель пробега).

Устройство электромеханического спидометра. Этот механизм, является более современным, относительно устройства с механическим типом функционирования. Здесь, данные о пройденном километраже, учитываются более точно, так как для этого, используется контроллер скорости. Последний, осуществляет подачу сигнала непосредственно на электродвигатель, отвечающий за работу редуктора. Это основное ключевое различие механического типа спидометра, от более современного, на электромеханической основе. В основном же, они работают примерно по одному принципу.

Электронный спидометр. Новые машины, чаще сходят с конвейера с предустановленными электронными устройствами. Последние, анализируют скорость пройденного расстояния путем подсчета количества вращений колес. Актуальные значения о пробеге высвечивается на отдельном ЖК-дисплее приборной панели. Изменение значений спидометра.

Подмотка спидометра. Особенности для каждого типа устройств

Итак, с теорией мы ознакомились. Переходим к ключевому моменту статьи – как скручивается спидометр и возможно ли это сделать, не прибегая к посторонней помощи. Ответ на этот вопрос, полностью зависит от типа устройства, которое установлено на транспортное средство, так как каждому, соответствует собственный способ подмотки. Рассмотрим их подробнее:

  • Механическое устройство. Для смены цифр на одометре на старых машинах, можно использовать несколько методов. Первый – убрать тросик с датчика скорости с места фиксации к КПП, подсоединить его к дрели и привести устройство в реверсинное вращение. Спустя несколько минут, показатели на спидометре станут намного меньше. Также, можно полностью снять приборную панель, вынуть одометр (устройство подсчитывающее пробег) и произвести регулировку показателей. Эти методы, вполне могут работать на автомобилях старого образца.
  • Электромеханическое устройство. Подмотка показаний спидометра на механизмах такого типа, считается более сложной. Вариантов несколько. Как правило, используют снятие панели приборов, а затем – ручную корректировку показателей.При необходимости увеличить цифры, пользуются генератором, функцией которого является подача сигналов, отправляемых на вход управления. В зависимости от подаваемых импульсов, меняются показания счетчика.

Какими устройствами подматывают спидометр

Использование электронных спидометров затрудняет корректировку показаний спидометра. Для того, чтобы облегчить участь автовладельцев, были придуманы особые механизмы, выполняющие роль корректировщиков показания пройденного километража даже на электронных приборах. Эти устройства, изготавливаются на базе дискретных компонентов или микропроцессора. Известны такие разновидности:

  1. Кан (CAN) крутилка. Такое устройство используется для работы с новыми автомобилями. Этот механизм, является шиной, которая обменивается сигналами-импульсами с разными приборами машины. Принцип его работы основан на работе диагностического разъема, представляющего подключение к нужным устройствам транспортного средства. Для практического применения, необходимы теоретические знания протоколов обмена.
  • Работа CAN-крутилки позволяет проверить то, что содержится в параметрах памяти ЭБУ. Это помогает устанавливать нужное значение пробега. На данный момент, такой метод главный, в руках «перекупщиков» машин на вторичном рынке. Он позволяет отмотать нужное количество километров на спидометре, не оставив никаких последствий.
  • Импульсный прибор-крутилка. Этот подходит для заграничных автомобилей, которые не оснащены CAN-шиной. Корректирующее пробег оборудование подсоединяется с помощью разъема диагностики OBD2. Так, на прибор измерения километража поступают импульсы, которые имитируют импульсы, идущие с прибора измерения скорости. Происходит изменение пройденного пути в нужном для автовладельца направлении.

Генератор скорости. Применение прибора, которое «копирует» функционирование датчика измерения скоростного режима, это еще одна возможность изменения значений спидометра. За место контролера устанавливается генератор, сигнализирующий в определенном порядке. Последние в дальнейшем, подаются на одометр. Такой механизм будет актуален в отношение старых отечественных машин (УАЗ, ВАЗ и т.д.) Еще одним методов изменения значений спидометра является ABS-крутилка. Этот механизм присоединяется к специальному разъему, при этом происходит имитация движения колес, и происходит изменение значений на одометре.

Видео: Как быстро отмотать / домотать пробег на механическом спидометре, без полной разборки

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Подмотка одометра (спидометра) на базе микросхемы NE555N и KP1006ВИ1

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как выбрать намотку спидометра?

Если видео не показывает, обновите страницу или нажмите здесь

Какое должно быть расстояние между магнитом и герконом

В зависимости от чувствительности геркона и силы магнита расстояние между ними должно быть от 2 до, максимум, 8-10 мм. Более точно смотрите инструкцию к своему велокомпьютеру. Обычно ставят на расстоянии 3-5 мм.

Магнит должен располагаться по центру геркона, если в инструкции не указано иное. Если он проходит мимо геркона выше или ниже – счетчик будет считать неправильно.

Аналогично и при развороте магнита вокруг спицы. Если он «отвернется» от геркона, то показания станут неправильными.

После установки тщательно протестируйте точность подсчета герконом количества прохождений магнита и оборотов колеса. Просто покрутите колесо вручную и посмотрите, правильно ли считает компьютер

Обратите внимание, чтобы при вращении колеса магнит не цеплял геркон

Как правильно выбрать прибор

Если вы чётко решили, что велосипедный одометр вам необходим и не станет очередной игрушкой, праздно болтающейся на руле, перед установкой, в первую очередь, необходимо выбрать качественный прибор, который не придётся выбрасывать после первого же велосезона.

При выборе одометра необходимо учесть такие параметры, как:

  • надёжность прибора;
  • предел показаний;
  • качество корпуса;
  • функционал;
  • тип крепления.

Наиболее надёжные велосипедные счётчики производят такие компании, как VDO, BBB, Cateye, Sigma. Выбрать модель можно индивидуально, исходя из тех целей, которые вы перед собой ставите.

Одометры делятся на модели с максимальным показателем скорости 99,9 км/ч и устройства, отображающие трёхзначные показатели. К примеру, спидометр Sigma 506 показывает скорости выше 100 км/ч. Это устройство рассчитано на велогонщиков. Любителям оно вряд ли пригодится.

По размерам и компактности приборы могут быть разными, но функционал от этого не зависит. Можно приобрести даже устройство в виде ручных часов, измеряющее пульс спортсмена.

Крепить велокомпьютер можно также на выносе руля или самом руле. Бывают приборы с универсальным креплением.

Идеальная модель одометра должна располагать крупным дисплеем с чётко читающимися цифрами.

Необходимо, чтобы прибор выдерживал вибрацию и жёсткие погодные условия, а его компоненты отличались качеством сборки.

Как скрутить электронный спидометр

Как можно скрутить электронный спидометр и стоит ли это делать

Новейшие автомобили снабжаются, чаще всего, электронными средствами, это касается и спидометров. Без наличия компьютера становится сложно держать свой автомобиль в полном порядке и заниматься его обслуживанием. Использование электронных приборов добавило некоторые проблемы любителям авто. Многие граждане задаются вопросом: возможно ли скрутить спидометр, если это необходимо, и можно ли обнаружить как-нибудь измененный пробег?
У водителей часто появляются различные причины, чтобы скрутить не только показания спидометра, но и одометра. Одометр считывает пробег авто. Водители давным-давно успели разобраться с механическими версиями приборов, но электронные устройства сразу начали нагонять страх на автолюбителей.

Причин для скручивания пробега не столь много, но они всё же есть:

  1. Самая популярная и самая известная причина – омоложение транспортного средства. Своеобразное омоложение автомобиля проводят перед продажей, чтобы выручить как можно больше денег с продажи. Однако, будущему владельцу про уменьшение пробега таким способом ничего не говорится;
  2. Корректируют спидометр для использования колес, которые заметно отличаются по размерам от существующих стандартов;
  3. Из-за нехватки денежных средств бывает трудно посетить СТО. Из-за большого пробега бортовые компьютеры часто показывают различные уведомления, чтобы владелец авто посетил СТО. Поэтому, многие автолюбители прибегают к «обману» бортового компьютера, скручивая параметры пробега. Такие уведомления от бортового компьютера связаны с графиком техобслуживания, а этот график связан с показаниями одометра;
  4. Изменяют параметр пробега для иномарок, устройства которых показывают пробег в милях, а не в километрах и других единицах измерения;
  5. Из-за неполадок с аккумулятором или генератором часто возникают неполадки и с электронным спидометром;
  6. В некоторых случаях необходима полная замена панели приборов. После замены панели, необходимо подогнать показания новых приборов под старые показания.

Как изменить показания спидометра

Как считаются обороты колеса.

Этим занимаются, идущие в комплекте: геркон, устанавливаемый, например, на ногу передней вилки, и магнитик, крепящийся на спицах колеса.

Что такое геркон и принцип его работы.

Геркон (герметичный контакт) – это электромеханическое устройство, в котором в герметичную колбу спрятаны контакты, замыкающие электрическую цепь при воздействии магнитного поля.

Когда Вы включаете компьютер и начинаете поездку, контакты геркона разомкнуты. В момент прохождения магнитика, закрепленного на спице, мимо неподвижного геркона происходит замыкание контактов, и компьютер считает один оборот колеса. Колесо провернулось дальше – магнит ушел от геркона. Магнитное поле перестало воздействовать на его контакты — цепь разомкнулась.

Исходя из понимания этой механики, возникают основные требования к установке магнита и геркона.

Рассмотрим их по очереди.

Беспроводной велокомпьютер

Беспроводные устройства имеют такие же функции, как и спидометры с проводами, но сигнал от их датчика передается через радиоканал. Для беспроводного датчика необходима отдельная батарейка, ведь он должен работать как радиопередатчик. Обычно двух элементов питания в датчике и в самом устройстве хватает до полугода. На велокомпьютерах с проводами одна батарейка в любом случае прослужит дольше одного года.


Беспроводной велокомпьютер Sunding SD-548C

Чаще всего беспроводной велокомпьютер устанавливают на свой велосипед путешественники или экстремалы. Это можно объяснить тем, что в условиях, в которых они катаются, провод может быть случайно поврежден. Беспроводное устройство стоит в два раза выше, чем спидометр с проводами.

Плюсы всех электронных спидометров:

  • Отображают значения с точностью до десятых долей;
  • Сохраняют данные в памяти;
  • Не нуждаются в смазке.
  • Необходимо время от времени менять батарейки;
  • Подвержены электромагнитным помехам, таким как от работы катушки зажигания, сотового телефона, линии электропередач;
  • Показания на экране обновляются с небольшим запаздыванием.

Типы спидометров

Перед тем, как рассказать, как отматывать или наматывать пробег на автомобиль, рекомендуем ознакомиться с типами спидометров. На сегодня есть несколько видов устройств, использующихся в авто — механический, электромеханический и электронный девайсы.

Механический

Обороты от коробки передач передаются на устройство при помощи троса. На одометре производится замер оборотов, в соответствии с чем выставляется определенный путь. Для спидометра механического типа применяется специальный редактор, настроенный с необходимым коэффициентом преобразования.

На практике выходит, что один оборот соответствует определенному количеству метража пробега. Вращение выходного шкива анализируется индикационными устройствами с отмеченными цифрами, которые отображают пройденный пробег.

Электромеханический

Электромеханический прибор более усовершенствованная версия механического. В результате того, что трос показывает неверную информацию, электромеханический вариант дополняется контроллером скорости. Сигналы от контроллера поступали на электродвигатель, предназначенный для вращения редуктора. В этом и принципиальная разница, во всем остальном устройства схожи.

Электронный

Электронным вариантом в последнее время оборудуются все современные транспорты. Электронный девайс предназначен для замера количества оборотов колеса. Устройство, анализируя размер окружности колеса, переводит количество оборотов в пройденный километраж. Информация демонстрируется на жидкокристаллическом дисплее.

Настройка и основные показатели

Длина окружности колеса

Настройка велокомпьютера всегда начинается с ввода длины окружности колеса велосипеда. Именно от корректности этого значения будет зависеть точность измерений и расчётов устройства.

Длину окружности колеса можно измерить с помощью нитки, обернув её вокруг колеса, или портновского метра, но это не самый точный способ, так как при движении камера сжимается, и эффективная длина становится чуть меньше.

Точную длину окружности для конкретного велосипеда и велосипедиста измеряют с полной нагрузкой. Для этого достаточно пометить точку на покрышке, отметить её на полу или асфальте, проехать ровно оборот и измерить расстояние между двумя отмеченными точками.


Самый точный способ измерения длины окружности колеса

Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:

Маркировка Длина окружности в мм
16″ x 1.5″ 1206
16″ x 2.0″ 1253
6″ x 1.95″ 1257
20″ x 1-1/4″ 1618
26″ x 1.0″ 1913
24″ x 1.9″ 1916
650c x 20 мм 1945
26″ x 1.25″ 1953
26″ x 1.5″ 1985
650c x 23 мм 1990
26″ x 1.75″ 2035
26″ x 1.9″ 2055
26″ x 2.0″ 2074
700с x 20 мм 2074
26″ x 2.1″ 2095
700с x 23 мм 2105
26″ x 2.25″ 2115
700с x 25 мм 2124
700с, камерная 2130
26″ x 2.3″ 2135
700с x 28 мм 2136
700с x 30 мм 2145
27″ x 1-1/8″ 2155
700с x 32 мм 2155
27″ x 1-1/4″ 2161
700с x 35 мм 2168
700с x 38 мм 2180

В некоторых моделях компьютеров достаточно настройки размера колеса, а расчёт длины не требуется.

Настройка часов и других показателей

Многие велокомпьютеры оснащаются не только функцией измерения скорости и расстояния, но и различными дополнительными показателями.

В первую очередь, это часы. Их настройка зависит от количества кнопок, но не вызывает проблем.

Следующий по популярности показатель – это подсчёт калорий. Он может быть полезен, хотя обычно использует совершенно удивительные алгоритмы. Для этого расчёта необходима настройка веса

Также стоит уделить внимание единицам измерения. Если окружности практически везде настраивается в миллиметрах, то вес часто измеряют в фунтах

Основные показатели

За долгое время сложился стандартный набор показателей велокомпьютеров с единицами измерения. Разберём их.

  • SPD, SPEED – текущая скорость. Обычно отмечается, Mph – миль в час, Kmh – километров в час.
  • AVG, AVS – средняя скорость после последнего сброса. Нулевая скорость обычно не учитывается.
  • TM, TIME – общая длительность движения после сброса. При нулевой скорости так же останавливается.
  • DST – дистанция, общее расстояние с момента сброса.
  • ODO – общая дистанция (пробег). ODO так же сбрасывается, но по особой команде RESET, вместе с другими настройками велокомпьютера.
  • Scan – отметка режима демонстрации показателей, когда они отображаются на дисплее по очереди.


Велокомпьютер с актуальными показателями

Есть еще несколько моментов, связанных с точностью таблиц длинны окружности колес:

Во-первых. Бывает так, что размера Вашей покрышки просто нет в прилагаемой таблице.

Во-вторых. При одном и том же размере, написанном на покрышке, длинна окружности может быть разная. Это обусловлено тем, что разные производители по-разному учитывают ширину и, соответственно, высоту покрышки. Еще это зависит от типа покрыши и рисунка протектора – т.е. у сликовых и зубастых покрышек высота резины разная, хоотя ширина может быть одна и та же.

В-третьих. Сравните эти несколько таблиц из интернета:

Не во всех из них для одних и тех же размеров покрышек значения длинны окружности совпадают.

Например, размер 23-622 (700х23С) имеет длину окружности: 2096 и 2133.

В-четвертых. Ну, китайцы, есть китайцы. Как они пишут инструкции, откуда берут таблицы остается только на их совести и Вашей вере в их честность и порядочность.

Поэтому, как относится к данным из этих таблиц — личное дело каждого. Насколько важна ему точность показаний прибора.

Именно из-за всех этих нюансов, для измерения длины окружности колеса именно Вашего велосипеда, лично я рекомендую пользоваться вторым способом из статьи «Как определить длину окружности колеса».

Для особо ленивых, приведем его коротко здесь:

Для точного измерения длины окружности колеса вашего велосипеда нужен второй человек. Он будет помогать. Хозяин накачивает нужное колесо (переднее или заднее, а лучше всего оба) до обычного давления, на котором чаще всего катается и садится на велосипед. Если давление в колесе ниже или выше, то и размер длины окружности будет различаться.

При сидячем велосипедисте измерения будут более точными, так как учитывается сжатие покрышки при реальной поездке. Ваш помошник будет ставить метки на асфальте.

Далее действуйте по следующему алгоритму:

  1. В месте соприкосновения колеса с дорогой мелом рисуем тонкую линию на боку покрышки и дороге. Они, естественно, должны совпадать. Еще ее можно делать прямо напротив нипеля на колесе – как естественной метке.
  2. Сидя на велосипеде, проезжаем на нем по прямой так, чтобы колесо сделало один полный оборот.
  3. Там где линия на колесе снова коснулась земли, ставим вторую метку.
  4. Измеряем расстояние между двумя метками – это и есть длина окружности колеса.
  5. Для повышения точности расчетов можно сделать 2-3 замера и взять среднее или проехать не один, а три оборота колеса и разделить полученное расстояние на 3.

Полученное значение (в миллиметрах) вводите в компьютер. Обычно оно при настройке всегда вводится первым. Затем вносите согласно инструкции все остальные параметры и можете ехать.

В заключении хочется сказать: не комплексуйте по поводу точности расчетов компьютером проходимого расстояния.

Этапы установки

Установка крепёжной площадки

Вряд ли сейчас можно найти устройство, стационарно устанавливающееся на велосипед. Все продающиеся модели съёмные. Потому установка велокомпьютера – это, в первую очередь, установка крепёжной площадки – небольшой панели с двумя контактами и замком для закрепления велокомпьютера.

Обычно площадка размещается в нескольких стандартных точках:

  • На выносе руля – особенно востребованное место, если велокомпьютер крупный, с большим экраном и несколькими кнопками управления. Минусы этого места – будет легко задеть площадку при переноске или падении, а также на вынос обычно ставится крепление для мобильного телефона или навигатора.
  • На центральной части руля – самое комфортное размещение. Руль ближе к центру обычно не занят, велокомпьютер здесь в безопасности. Его сложно случайно задеть или разбить.
  • На крае грипсы или поверх манеток – два места, которые любят фанаты гаджетов: недалеко от рук, кнопками удобно управлять, не убирая руку, из стандартного положения. Минус в том, что устройство при таком размещении может нечаянно задеваться.

Площадка крепится чаще всего с помощью одноразовых жгутов, которые затягиваются максимально сильно, потому что при установке и снятии компьютера на неё будет серьёзная нагрузка. Рекомендуется усилить жгуты небольшой резиновой подложкой. Это исключит скольжение пластика по гладкому металлу.

Установка датчика и магнита

Наибольшего внимания требует установка магнита и сенсора (геркона). Здесь важна максимальная точность. Всю систему следует размещать на расстоянии 7-12 см от оси колеса, чтобы центробежная сила не сбивала магнит. Сторона размещения геркона и магнита важна только при использовании дисковых тормозов, устанавливать которые следует с обратной от диска стороны.

Сенсор с подходящими проводами устанавливается с помощью жгутиков или металлического хомутка на ногу амортизационной вилки строго перпендикулярно плоскости вращения колеса. В идеале, геркон (герметичный контакт, замыкается при поднесении магнита, на чём и основано его срабатывание) должен быть перпендикулярен оси магнита в ближайшей к нему точке, но добиться этого, учитывая угол отклонения спицы, очень сложно.

Далее магнит закрепляется на спице. Устанавливать его надо уже после сенсора, точно сверяясь, чтобы расстояние между герконом и магнитом не превышало пары миллиметров при в самой ближней точке. Магнит затягивается максимально сильно, до упора, так как на него будет воздействовать вся вибрация колеса.

Очень редко сенсор и магнит устанавливаются на заднее колесо. В этом случае крепление ещё проще, главное – правильно подогнать длину жгутиков, иначе при вибрации сенсор будет сползать и контакт теряться.

Размещение провода

Самая трудоёмкая часть – размещение провода. Неаккуратно проложенный провод будет не только портить внешний вид велосипеда, но и со временем может стать проблемой. Станет задевать соседние механизмы, мешать при ремонте и обслуживании, перетираться под нагрузкой.

В первую очередь, следует определить необходимую длину провода: без нагрузки на вилку провести провод до велокомпьютера и, добавив 10-15% длины на погрешность, отрезать лишнее. После закрепления контактов (обычно на крепёжной площадке контакты просто завинчиваются с обратной стороны) начать монтаж.

Есть два пути прокладывания провода:

1. По рулевой колонке.

Это удобный для простых велосипедов и лёгкий способ, при котором провод крепится на жгутики, главное – не забыть сделать напуск в зоне рамы. На практике такой способ крепления предпочитают в «дворовых» мастерских. Он приводит к повреждению провода из-за перекручивания руля.

2. По тросику тормоза.

Таким образом используются напуски тросика, а если применить не жгутики, а простую изоленту, то визуально никаких проводов не будет видно. Нет необходимости оборачивать провод вокруг тросика. Это визуально увеличит его и при демонтаже доставит проблем.

В случае беспроводного типа связи установка велокомпьютера на велосипед максимально упрощена. Может понадобится только проложить провод от геркона до излучателя, если они выполнены не в едином корпусе.

Крутилка на ВАЗ 2114 — удобный способ заработка, который может себе позволить каждый!

Хотите намотать спидометр на ВАЗ 2114 так, чтобы не возникло неприятных последствий? Тогда обратитесь к нам и купите кан прибор, который имеет высокие эксплуатационные характеристики. Работаем с розничными и оптовыми клиентами.

Моталки изготавливаем сами. Используем исключительно высококачественные компоненты. Производство налажено в Москве. Здесь цех, офис и склад.

Реализуем изделия нескольких модификаций. Каждый водитель сможет заказать подходящий вариант. При необходимости можно получить консультацию у менеджера.

На все изделия установлена приятная цена — 3490 рублей. Чтобы получить скидку оформите сразу крупный заказ.

Преимущества компании:

  • Предлагаем купить моталку, которая подходит для многократного применения.
  • Высокое качество гаджетов подтверждено пятилетней гарантией.
  • Осуществляем бесплатную доставку по всей России.
  • Товар быстро рассылаем по стране из Москвы.
  • Предоставляем детальную инструкцию.
  • Никому не сообщаем адреса, номера телефонов клиентов.
  • Работаем каждый день.

Предлагаем посмотреть полезное видео. Его вы найдете выше на странице. Если после просмотра видео останутся вопросы, обратитесь к техническому специалисту компании.

Выбирая нашу продукцию, можете быть уверены в том, что получаете высокое качество по низкой цене. Спешите оформить заказ. Подмотка спидометра ВАЗ 2114 прослужит очень долго!

Как работает

Вне зависимости от того, с какой скоростью движется ваше транспортное средство, его колёса совершают определённое количество оборотов, проходя километр пути. Этот показатель остаётся неизменным. Зная число оборотов колеса, легко рассчитать количество пройденных километров и вывести его на счётчик. В одометрах разного типа подсчёт и передача происходят по-разному.

Существует три вида одометров:

  • механические;
  • электромеханические;
  • электронные.

Более старые и мало-помалу уходящие в прошлое механические модели функционируют с помощью специального гибкого тросика, который вращается с той же скоростью, что и колесо. Вращение передаёт выходной вал, дальше усилие идёт по тросику на магнитную стрелку. Магнитная стрелка отображает числовой показатель на намагниченном диске.

Довольно простой по комплектации, механический одометр относительно дёшев. Его просто разбирать и ремонтировать, меняя старые детали на новые. Его работа не зависит от батареек и магнитных бурь. Между тем, при правильной установке и настройке со своей основной функцией элементарного подсчёта километров такой прибор справляется достойно.

Недостатком можно считать автоматическое обнуление показаний по достижении определённой пороговой цифры. К тому же механическое устройство несколько затрудняет вращение колеса, а в случае, если колёса изогнуты восьмёркой, не работает совсем. Может повлиять на показания счётчика и попадающая на прибор грязь. Так что такой одометр необходимо часто и тщательно протирать и смазывать. Зато для прогулок по чистому и гладкому шоссе прибор с механической передачей вполне подойдёт.

Электромеханические одометры работают за счёт вращения шестерёнки, которая приводит усилие к электромеханическому датчику.

Сенсорное устройство производит импульсы электричества, попадающие по проводам в блок спидометра, где вращается маленький электродвигатель, выполняющий роль привода пробегового счётчика. Одометры такого типа установлены на большинстве современных автомобилей.

Датчики электронных одометров полностью электронные. Кроме того, они имеют жидкокристаллические индикаторы. Такой прибор труднее «обмануть», для этого потребуется применить специальное устройство.

Современные велосипедные одометры, по сути, становятся частью «бортовых» велокомпьютеров, подсчитывающих не только общий пробег байка, но и многие другие параметры движения, необходимые велосипедистам, серьёзно занимающихся велотренировками. Это могут быть, к примеру, такие показатели, как:

  • текущая скорость;
  • средняя скорость;
  • длина дистанции;
  • время в пути;
  • каденс;
  • пробег;
  • часы.

Датчиком электронного одометра выступает контакт, герметично расположенный в корпусе, – геркон. Его закрепляют на перьях передней вилки либо (когда длина проводов для этого достаточна) около заднего колеса. На спице колеса крепится постоянный магнит, который заставляет датчик срабатывать. Время между двумя ближайшими включениями датчика отслеживает микроконтроллер. Жидкокристаллические индикаторы с семью сегментами отражают полученный результат, функцию подсветки выполняют светодиоды.

Как Намотать Спидометр На Приоре

«Да, мне не нужно ничего объяснять, у меня спидометр 100 тысяч километров». Вы часто можете услышать эту фразу в дебатах об автомобилях. Но формулировка идеи абсолютно неверна. Если проанализировать спидометр и одометр, разница в приборах очевидна. В частности, одометр показывает пробег автомобиля, а спидометр определяет скорость движения.

Вникать в историю

Самый старый одометр был упомянут в 1 веке. Греческий математик Херон стал отцом настоящего изобретения. Устройство представляло собой обычную тележку, колеса которой были выбраны с особым диаметром. Колеса были повернуты ровно в 400 раз на 1598 метров (миллиатиум). Шестерня приводилась в действие простым механизмом. Показателем пробега служили маленькие камни, попавшие в лоток. Чтобы рассчитать пройденное расстояние, необходимо было рассчитать количество выброшенных камней. С тех пор люди прошли долгий путь в своих собственных изобретениях, но сама идея была безупречна.

Спидометр и одометр, разница между которыми заключается не только в показаниях, имеют разные даты изобретения. Спидометр был изобретен чуть более ста лет назад. Впервые он был установлен на Oldsmobile в 1901 году. В течение 10 лет спидометр устанавливался только как дополнительная опция и считался интересным. Позже заводы начали устанавливать его как незаменимое устройство. В 1916 году спидометр был усовершенствован Николой Теслой. По сей день он достиг практически того же состояния, не считая некоторых современных дополнений.

Как Намотать Спидометр На Приоре

Что такое одометр? Устройство и назначение

Таким образом, каждый автомобилист должен знать, для чего спидометр и одометр. Разница между этими устройствами, конечно же, есть. Давайте сначала посмотрим на одометр. Какую роль он играет на панели инструментов? Одометр. это механизм, предназначенный для измерения скорости колеса при управлении транспортным средством. Другими словами, это центр, который дает нам возможность узнать путь, пройденный автомобилем в километрах. Показания одометра можно прочитать с помощью специального устройства на панели машины. Одометр показывает как дневной, так и общий пробег. Эти две шкалы часто размещаются на самом спидометре.

Конструкция одометра небольшая и содержит следующие компоненты:

  • Сам счетчик, который показывает скорость колеса вашего автомобиля.
  • Контроллер, который фиксирует скорость и специально подключен к самому счетчику.
  • Индикатор отображается на спидометре. Показывает расстояние, пройденное автомобилем в километрах.

READ Замена Лампы Освещения Номерного Знака Приора

Принцип одометра

Многие начинающие автомобилисты часто слышат определения «спидометр» и «одометр». Разница между этими устройствами известна многим. Что такое одометр, мы выяснили, а теперь о принципе, как работает устройство, как оно работает. Одометр. это электрическое или механическое устройство, которое может точно определить количество оборотов, которые производит колесо. Такие данные позволяют водителю точно узнать, сколько километров его машина проехала за весь его жизненный цикл и за его пределами. Вы также можете узнать, сколько машина проехала за данное время. Данные отображаются в цифровом виде на одометре в километрах.

В этом и заключается суть одометра. колесо транспортного средства на каждый пройденный километр имеет строго определенное количество километров. Эта цифра всегда похожа. Зная, сколько оборотов делает колесо, счетчик рассчитывает путь в километрах.

Если водителю необходимо найти расстояние от точки A до точки B, он всегда может сбросить счетчик. Благодаря этому действию также легко заметить расход топлива конкретной трассы. Естественно, со сломанным одометром такая операция просто нереальна.

Типы одометров

Рассматривая одометр и спидометр (разницу между ними по структуре), мы определяем типы одометров. Есть три основных типа:

  • Механические. Самый старый тип, его предок был изобретен старой цаплей. Если вам нужен такой одометр, вы можете сделать это с любым поворотом. С помощью цифрового счетчика вращение колеса механического компонента фиксируется. Под воздействием механических сил счетчик считывает обороты и переводит их в пробег. Недостаток таких счетчиков состоит в том, что при достижении определенного количества показания автоматически обнуляются.
  • Электронное механическое устройство. Более продвинутая модель одометра. Вы уже должны использовать изгибы CAN, чтобы настроить этот счетчик. В этом случае скорость колеса считывается счетчиком посредством механической связи, затем информация преобразуется в сигналы. Цифровые данные отображаются на приборной панели.
  • Цифровые одометры. Они работают на основе микроконтроллера. Самое современное устройство. Все необходимые характеристики в этом случае читаются в цифровом формате. Вам нужно будет использовать специальное оборудование для регулировки этого одометра. Цифровой одометр является частью транспортного средства бортпроводника.

READ Замена Лампочки Ближнего Света Ниссан Х Трейл

Ошибка одометра

Все понимают, что любые современные устройства в своей работе имеют какую-то некорректность. Есть некоторые стандарты, которые делают ошибки. Например, для механических приборов этот показатель составляет 5%. Если автомобиль эксплуатируется в соответствии с некоторыми строгими критериями, эта цифра может возрасти до 15%. В таких случаях предоставляется скидка на износ различных деталей, узлов автомобиля (например, скольжения). Формально в этом случае колеса вращаются (как будто есть движение), но путь в километрах не увеличивается.

И одометр, и спидометр могут демонстрировать некоторые сбои (в настоящее время разница между этими устройствами очевидна). Также на показания прибора влияют различные зазоры, ослабление кабеля, плохая адгезия, слабые пружины. Электромеханические аксессуары считывают сигналы, которые контроллер скорости отображает в течение определенного периода времени. В этих случаях ошибка ниже, точность выше. Автомобили с электромеханическими устройствами, даже очень старыми, периодически выдают ошибку более 5%. Цифровые устройства самые четкие, никаких механических соединений не задействовано. Если такие аксессуары неисправны, это напрямую связано с износом колес.

Что такое спидометр?

Спидометр. это устройство, которое определяет вторую скорость автомобиля. Показания счетчика также отображаются в км / ч (км / ч). в Америке миль в час. Спидометры бывают двух типов: механические (аналоговые), цифровые. Как это работает и что показывает спидометр? В автомобиле с задним приводом спидометр контролирует вращение вторичного вала в коробке, и в этом случае скорость рассчитывается по нему. Соответственно, показатели скорости будут зависеть от размера шины, передаточного числа задней оси и ее погрешности на устройстве. Для автомобилей с передним приводом скорость измеряется с помощью левого привода. К ошибке спидометра добавляется кривизна дороги. Мы видели выше одометр и спидометр (разница в том, почему они служат, принципы действия). Теперь выясним фон ошибок спидометра.

Почему лежит спидометр

Если мы посмотрим на спидометр автомобиля, то легко понять, почему он врет. Почему это указывает на превышение скорости? Во-первых, водитель редко нарушает скоростной режим, получает штраф. Во-вторых, если спидометр показал наименьшую скорость, чем реальная скорость, то, скорее всего, водители не перестанут судиться с автомобилем, доказав свою невиновность в превышении скорости. Должен ли спидометр лежать? Тот факт, что это устройство является наиболее сложным в настройке, является точным, потому что скорость зависит от вращения колеса, его диаметра, и это очень нестабильный параметр.

READ Какое Масло Лучше Для Приоры 16 Кл

Погрешность спидометра на скорости 60 км / ч очень мала, на самом деле это не так. При скорости 110 км / ч погрешность может составлять 5-10 км / ч. Если скорость машины достигает 200 км / ч, средняя ошибка может достигать 10%. Мы ответили на ваш вопрос «что такое одометр и спидометр». Теперь разница очевидна. Подвести итог. Все вышеизложенное позволяет сделать следующие выводы.

Одометр и спидометр: разница приборов

Как уже упоминалось, не все автовладельцы понимают разницу между двумя разными устройствами. одометр и спидометр. Некоторых смущает, что счетчик пробега специально установлен в самом спидометре. Вот почему многие связывают этот дизайн с одним устройством. Это все то же самое. одометр и спидометр? Разница между функционалом очевидна. Запутывать эти устройства просто недопустимо. Короче, тогда:

  • Спидометр показывает скорость автомобиля.
  • Одометр показывает пройденное расстояние в километрах.

Их функциональность никоим образом не взаимосвязана. Комбинация этих двух шкал на приборной панели определяется только удобством восприятия водителем. Как правило, современные бортовые компьютеры отображают эту информацию на экране в середине основной информации.

Зачем поворачивать пробег

«Скрученный спидометр для уменьшения пробега». также неправильное выражение среди автомобилистов. Мы объяснили, для чего использовался одометр и спидометр. Разница и фотографии этих устройств показывают, что для уменьшения пробега показаниями является не спидометр, а, в частности, одометр. Зачем это делать? Каждый оправдывает эти желания по-разному. Неисправность устройства, смена всей панели, езда на необычной резине. Если честно, причина действительно одна. все хотят «омолодить» свою машину. Это часто имеет место при продаже автомобиля. Есть те, кто, наоборот, хочет увеличить пробег. Часто это водители коммерческих транспортных средств, которые используют автомобили в коммерческих целях. Действительно, очень часто расход топлива превышает допустимые стандарты бухгалтерского учета, которые не учитывают износ и амортизацию. Чтобы компенсировать эти расходы, водители идут на такие хитрости, как увеличение пробега.

Схема намотки спидометра своими руками на фото газели

Работа с неполадками

Велокомпьютер не включается

Чаще всего проблема в батарейках. В некоторых моделях они садятся на удивление быстро и требуют постоянной замены

Следует обратить внимание на перенастройку. Недорогие компьютеры при истощении элементов питания «забывают» все настройки, а иногда просто скидывают на стандартные значения

Скорость выше/ниже реальных

Падение скорости до нуля, периодические неадекватные скачки показателя скорости – это признак проблемы с точностью установки магнита и сенсора. На кочках и больших скоростях, а также при столкновении даже с мелкими препятствиями, например, травой, магнит легко сдвигается и сенсор отмечает его проходы через раз.


Схема работы сенсора и геркона

Диагностируется это легко. Приподняв переднее колесо, нужно следить за компьютером, проводя магнит рядом с сенсором. Если периодически компьютер не «видит» магнит, его следует просто поправить.

Если же в статичном состоянии всё в порядке, а при движении появляются проблемы, источник, скорее всего, в проводе. Его изучение и замена аналогичны любой другой электронике.

Назначение спидометра


Современный велоспидометр является неким компактными многофункциональным устройством, предназначенным для получения данных о скорости велосипеда, а также по совместительству имеющий ряд других функций.
Ныне существуют три разновидности велоспидометров: механический, электронный беспроводной и проводной, велокомпьютер. Один из самых устаревших видов – механический, поэтому он имеет наиболее простую конструкцию и наименьший функционал.

Несколько основных параметров, которые отображают современные виды спидометров:

  • Скорость движения велосипеда;
  • Максимальное значение скорости;
  • Общий пройденный километраж велосипеда;
  • Замер километража текущего заезда;
  • Текущее время.

Остальные характеристики могут варьироваться в зависимости от разновидности велоспидометра и ценового диапазона устройства. Но выше перечисленных параметров для любителя прокатиться на велобайке будет более, чем достаточно.

Одометр как “страж” пробега

Информацию о пробеге автомобиля, выносит на панель приборов специальное устройство, которое называется одометр. Все одометры работают в комбинации со спидометром и имеют с ним жесткую связь. Показания одометра рассчитаны таким образом, чтобы считывать информацию о скорости и вычислять приблизительный путь, пройденный автомобилем.

Всего в автомобилестроении принято выделять три вида одометра: электронный, электромеханический и механический. Первый прибор является частью бортового компьютера автомобиля, где показания считываются и отображаются видимыми цифрами на панели приборов. Второй прибор считывает вращение специального колеса и преобразует его в электронные сигналы, которые в дальнейшем появляются на экране. Последний имеет механическую связь со спидометром и основан на работе большого количества передач.

Так, или иначе, они все выполняют единую функцию – считывают пробег автомобиля. Единственным различием, касаемо изменения километража, можно считать только способ его скручивания.

Как прокладывать провод к геркону

После того, как Вы четко определились, где будите ставить на руле сам велокомпьютер и на каком колесе размещать геркон с магнитом, можно подумать о прокладке провода.

Главная задача при этом сделать все эстетично и надежно.

Если геркон установлен на вилке, то провод лучше всего пустить по тормозному тросику переднего тормоза с переходом на ногу вилки.

По вилке его можно пускать, обвивая вокруг ноги или по её внутренней стороне, крепя провод изолентой в цвет велосипеда, пластиковыми крепежами или даже прозрачным тонким скотчем. Внутренняя сторона ноги менее подвержена внешним воздействиям, чем наружная и лучше защитит провод от случайного обрыва.

При переходе провода с тросика на ногу вилки не забудьте оставить небольшой запас на повороты руля. Проверьте, чтобы при любом повороте он не натягивался.

Некоторые байкеры, пуская провод по тросику, так же его закручивают вокруг него. Это вполне нормально, но, на мой взгляд, не очень красиво. Лучше все же его так же крепить к тросику черной изолентой или тонким прозрачным скотчем. Закрученный вокруг тросика провод имеет «вредную привычку» сползать, раскручиваться и сбиваться в сторону.

Главное при прокладке провода проверить, чтобы он ни за что не цеплялся и не тёрся.

Функции данных устройств

Какой бывает спидометр? Если ранжировать по типу управления, то принято подразделять на механический спидометр и электронный.

Электронный спидометр для велосипеда производит более точные измерение изменений скорости, до десятых долей, не боится загрязнений, а некоторые модели – и воды, сохраняет данные пробега, имеет цифровой дисплей.

Подобный девайс легче подстроить под размер колеса, в то время как механический часто предназначен только для одного размера.

Из преимуществ механического, пожалуй, отметим отсутствие необходимости регулярно менять батарейки, в остальном лидирует электроника.К слову сказать, механический сейчас почти и не выпускается.

А вот электронный часто еще называют велосипедным компьютером, а все потому, что он показывает и другие данные, не только скорость. На цифровой дисплей выводятся показатели различных функций, например, одометр, благодаря которому можно вести подсчет общего пути байка. Данные снимаются с датчика колеса и передаются на устройство, расположенное на руле.

Велокомпьютер получает и обрабатывает данные о величине пробега и скорости. Но его возможности гораздо больше, в зависимости от модели он может фиксировать общий суммарный пробег, текущую скорость, пульс, время в пути, быть снабжены функцией обнуления пробега, подсветкой и тому подобное. Помимо фиксации пробега он еще может предупреждать о превышении скорости и изменениях температуры.

По наличию или отсутствию проводов от датчика с колеса на цифровой аксессуар принято подразделять на:

  • Беспроводной спидометр;
  • Проводной.

Беспроводной более компактный, современный и нет шанса запутаться в проводах, доставка информации производится при помощи радиосигнала. Однако, выбирая проводной, можно быть уверенным, что доставка сигнала будет идти в постоянном режиме, без перебоев.

Доставка сигнала производится следующим образом – геркон (сокращение от сочетания «герметичный контакт») закрепляется на передней вилке при помощи хомутов или резинок и срабатывает каждый раз, когда мимо него проходит магнит, отсчитывая полный оборот

Датчик устанавливают не ближе чем 1 см от магнита, это важно

Дисплей у компьютера цифровой, на него производится доставка данных движения, а в некоторых особо «продвинутых» моделях экран разделен на сектора. Принято цифровой считать наиболее подходящим для вело и мототранспорта, а стрелочный используют в автомобилях.

спидометр для велосипеда инструкция

Какие же приборы используют для скручивания пробега

Если учесть тот факт, что сегодня автомобили все совершенно разные и специфика конструкции нового авто и автомобиля, выпущенного 10 и даже 5 лет назад, существенно отличается, то и приборы для скручивания пробега будут отличаться. В одном случае будет достаточно электродрели с небольшим тросиком, а в другом – понадобится прибор с микропроцессором.

CAN крутилка

Данное устройство предназначено для работы с современными машинами. Оно представляет собой специальную шину (CAN) для обмена информацией с различными блоками авто. Также присутствует диагностический разъём, с помощью которого есть возможность получения доступа к устройствам. Именно благодаря подобным разъёмам можно организовать доступ к ячейкам памяти устройств. Обнаружить доступ к устройствам и внесение изменения в памяти с помощью компьютера невозможно.

Импульсная крутилка

Подобные устройства имеют применение в тех иномарках, где шина CAN отсутствует. Импульсные приборы подключаются через разъём OBDII и работают путём подачи последовательных импульсов на спидометр. Данные импульсы имитируют сигналы с датчика скорости, ввиду чего показания одометра меняются.

Генератор скорости

Подобные схемы создают имитацию датчика скорости. При подключении вместо датчика скорости включается генератор и передаёт последовательность импульсов, возбуждающих спидометр и заставляющих менять показания. Данное решение более приемлемо для электромеханических спидометров.

Устройство для изменения пробега авто

Иные варианты

Приборов для скручивания пробега много. Есть понятие крутилка ABS. Предназначена она только для автомобилей, у которых есть ABS. Работа основана на вращении колёс. Устройство подключается к соответствующему разъёму, имитирует работу колес, а информация передаётся на основной спидометр.

Умельцы умудряются создавать вручную множество вариантов, некоторые из них работают некорректно.

Выводы

Приобретая спидометр для велосипеда многие не задумываются, насколько он им нужен, отчего при выборе стремятся сэкономить. Как итог, покупают некачественный или мало функциональный вариант, который их разочаровывает и болтается на руле велосипеда без надобности. Бывает что настройка и установка были произведены неправильно, это приводит к аналогичному результату. Перед покупкой одного из разновидностей устройства нужно четко определиться в вопросе, какие параметры, отображающиеся на спидометре, интересуют владельца велосипеда. От этих параметров и надо отталкиваться делая выбор. Разумеется, есть виды более дорогие с различными дополнениями, которыми в основном пользуются только профессиональные спортсмены. К примеру каденс – данный функционал обычно сильно удорожает общую стоимость устройства, а обычному ездоку не нужен. Можно, среди множества вариантов, подобрать и бюджетный велоспидометр и остаться вполне довольным своей покупкой.

Источники:

https://fs-ladyfit.ru/zimnijj-period/samodelnyi-schetchik-kilometrazha-na-velosiped-kak-vybrat-spidometr-na.html
https://velosipedinfo.ru/o-tom-kak-vyibrat-velokompyuter-i-ostatsya-pri-etom-dovolnyim
https://rollerbord.life/velosiped/nastrojka-spidometra-velosipeda-tablitsa.html
https://alanspb.ru/novosti/kak-nakrutit-kilometrazh-na-spidometre.html

Adblock
detector
